电流互感器准确级

合集下载

互感器准确级

对保护用电流互感器，准确级以该准确级在额定准确限值一次电流下的最大允许复合误差的百分数标称，其后标以“P”表示保护。

额定准确限值一次电流是指电流互感器出厂时所标明的能保证复合误差不超过该准确级允许值的最大电流，一般以准确限值系数标示，额定准确限值系数一般在其准确级后标出；所谓额定准确限值系数是指额定准确限值一次电流与额定一次电流之比。

5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。

0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度；主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。

0.2S级和0.2级在各负载率下的电流误差及相位误差可参见GB1208-1997《电流互感器》，通过该国标图表中的数据，可以清楚地看出在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。

0.2/0.5/10P10说明该电流互感器有三个绕组，一个绕组是0.2级的，用于计量，接电能表，0.2级的意思是说在额定电流下，该电流互感器的误差应小于±0.2％；第二个绕组是0.5级的，用于测量，接电流表，0.5级的意思是说在额定电流下，该电流互感器的误差应小于±0.5％；第三个绕组是10P10，用于保护，说明该电流互感器一次流过的电流在其额定电流的10倍以下时，此电流互感器的误差不大于±10％；电压互感器准确级1、测量用电压互感器：主要的标准准确级：0.1, 0.2, 0.5, 1.0, 3.0在额定频率和80％～120％额定电压之间的任一电压和功率因素0.8（滞后）的二次额定负荷的25％～100％之间的任意值下，误差不超过下述值：准确级电压误差（％）相位差（’）0.1 0.1 50.2 0.2 100.5 0.5 201.0 1.0 403.0 3.0 不规定2、保护用电压互感器（P表示保护）标准准确级：3P， 6P在5％额定电压及在额定电压乘以额定电压因数（1.2, 1.5 或 1.9）的电压下，当负荷为25％～100％额定负荷之间的任意值下，功率因数0.8（滞后），在额定频率下，误差不超过下述值：准确级电压误差（％）相位差（’）3P 3.0 1206P 6.0 240（在2％额定电压下，当负荷为25％～100％额定负荷之间的任意值下，功率因数0.8（滞后），误差不超过上述值的两倍）GB 1207－1997 《电压互感器》中有详细规定。

电流互感器和电压互感器容量,准确级,互感器负载计算

电流互感器和电压互感器容量，准确级，互感器负载计算Q：互感器容量是什么？A：互感器容量即额定输出、二次额定负荷，在额定二次电压或电流下及接有额定负荷时，互感器所供给二次电路的视在功率（在规定功率因数下的伏安数）。

电压互感器容量国家标准规定的标准值为：10、15、25、30、50、75、100、150、200、250、300、400、500VA。

电流互感器容量国家标准规定的标准值为：1、2.5、3.75、5、7.5、10、15、20、25、30、40、50、60、80、100VA。

Q：互感器准确等级是什么？A：互感器的误差限值标准，表示它在规定使用条件下的比值差和相位差保持在规定的限值以内。

比值差：互感器在测量中由于实际变比与额定变比不相等所引入的误差。

相位差：一次电压相量或电流相量与二次电压相量或电流相量的相位差。

电压互感器的准确级:a、计量用为0.2级或0.5级。

b、测量用为0.2、0.5、1.0或3.0级。

c、保护用为3P或6P级d、0.5&3P、0.5(3P)准确级，表示二次只有1个绕组，这个绕组既要满足0.5级的要求，又要满足3P级的要求。

测量用电压互感器的电压误关和相位差限值：保护用电压互感器的电压误关和相位差限值电流互感器的准确级:a、测量级有0.2S、0.2、0.5S、0.5、1、3、5。

b、对于保护级，我们经常见到的是5P( )、10P( )，其中5和10代表复合误差，P代表保护用，P后面的数字代表准确限值系数，5、10、15、20、30、40。

测量用电流互感器的比值差和相位差限值（0.1-1级）：保护用P级和PR级保护用电流互感器的误差限值：Q：互感器负载如何计算？A：（1）电压互感器负载计算：因电压互感器二次负载，一般仅考虑所计表计电压回路的总阻抗，导线电阻及接触电阻相对于表计阻抗常可以忽略，故各相电压互感器额定二次容量，可根据本计量点各相所接电能表电压回路的总功耗，来确定电压互感器所接的实际二次负载。

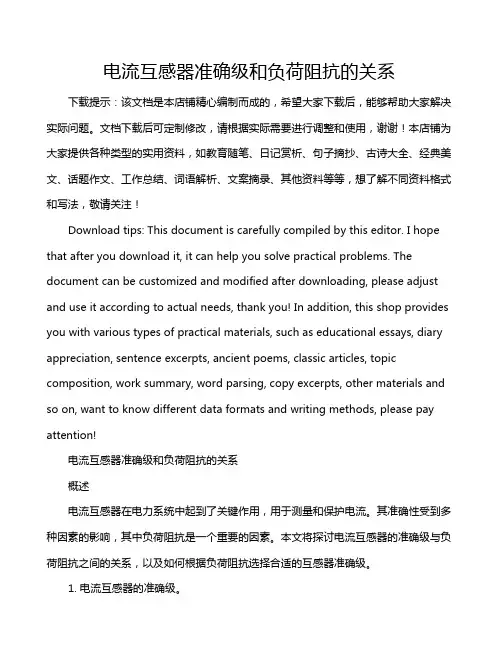

电流互感器准确级和负荷阻抗的关系

电流互感器准确级和负荷阻抗的关系下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电流互感器准确级和负荷阻抗的关系概述电流互感器在电力系统中起到了关键作用，用于测量和保护电流。

电力互感器检定规程

电力互感器检定规程本规程适用于安装在6kV 及以上电力系统中用于计费与测量的电力互感器（包括电流、电压互感器以及组合互感器）的首次检定、后续检定和使用中的检验。

1 计量性能要求 1.1 准确度等级电流互感器的准确度为0.1、0.2S 、0.2、0.5S 、0.5、1级，电压互感器的准确度为0.1、0.2、 0.5、1级。

组合互感器按它所包含的电流、电压互感器的准确度分别定级。

1.2 误差电流互感器的电流误差（比值差）按下式定义：100(%)⨯-=PPS I I I I I K f （1）电流互感器的相位误差δ定义为一次电流相量与二次电流相量的相位差，单位为min 。

相量方向以理想电流互感器的相位差为零来决定，当二次电流相量超前一次电流相量时，相位差为正，反之为负。

电压互感器的电压误差（比值差）按下式定义：100(%)⨯-=PPS U U U U U K f （2）电压互感器的相位误差δ定义为一次电压相量与二次电压相量的相位差，单位为min 。

相量方向以理想电压互感器的相位差为零来决定，当二次电压相量超前一次电压相量时，相位差为正，反之为负。

式（1）和（2）中，I K 为电流互感器的额定电流比，U K 为电压互感器的额定电压比，S I 为二次电流有效值，S U 为二次电压有效值，P I 为一次电流有效值，P U 为一次电压有效值。

1.3 基本误差在表1的参考条件下，电流互感器的误差不得超出表2给定的限值范围，电压互感器的误差不得超出表3给定的限值范围，实际误差曲线不得超出误差限值连线所形成的折线范围。

1.4 稳定性电力互感器在连续的两次周期检定中，其基本误差的变化，不得大于基本误差限值的1/2。

1.5 附加误差电力互感器的附加误差定义为检定时可不发生但在运行中存在的误差。

它可以由存在于运行工况的干扰项如高低温、剩磁、邻近效应引起，也可以由检定方法引起，如用低压法测量高压电流互感器的误差，用等安匝法测量多匝电流互感器的误差等。

电压电流互感器准确等级

电压电流互感器准确等级集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）电压、电流互感器准确等级根据电流互感器在额定工作条件下所产生的变比误差规定了准确等级。

准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差的百分值。

国产电流互感器的准确等级有：0.01；0.02；0.05；0.1；0.2；0.5；1；3；10级。

按照国家标准《电流互感器》GB1208-75规定，电力系统用电流互感器的误差限值。

带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.1级以上电流互感器，主要用于实验室进行精密测量，或者作为标准，用来校验低等级的互感器，也可以与标准仪表配合，用来校验仪表，所以叫做标准电流互感器；在工业上，0.2级和0.5级互感器用来连接电器测量仪表，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差），而3.0级及以下等级互感器主要用于连接某些继电保护装置和控制设备，如5P，10P的电流互感器一般用于接继电器保护用，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％；标有B（或D）级的电流互感器，用来接差动保护和距离保护装置。

所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。

保护用电流互感器按其功能特性分级如下：保护用电流互感器按用途分为稳态保护用（P）和暂态保护用（TP）P级：准确限值规定为稳态对称一次电流下的复合误差，无剩磁限值。

5P20表示在加20倍额定电流的情况下，误差小等于5%暂态保护用电流互感器准确级分为TPX、TPY、TPZ三个级别。

TPS 级：低漏磁电流互感器，其性能由二次励磁特性和匝数比误差限值规定。

无剩磁限值。

TPX级：准确限值规定为在指定的暂态工作循环中的峰值瞬时误差。

电流、电压互感器精确等级的具体解析

电流、电压互感器精确等级的具体解析依据电流互感器在额外作业条件下所发作的变比过失规矩了精确等级。

精确级是指在规矩的二次负荷改动方案内，一次电流为额外值时的最大电流过失的百分值。

国产电流互感器的精确等级有：0.01;0.02;0.05;0.1;0.2;0.5;1;3;10级。

依照国家规范《电流互感器》GB1208-75规矩，电力体系用电流互感器的过失限值。

带S的是分外电流互感器，恳求在1%-120%负荷方案内精度满意高，通常取5个负荷点丈量其过失小于规矩的方案;0.1级以上电流互感器，首要用于实验室进行精细丈量，或许作为规范，用来校验低一级级的互感器，也能够与规范外表协作，用来校验外表，所以叫做规范电流互感器;在工业上，0.2级和0.5级互感器用来联接电器丈量外表，恳求过失20%-120%负荷方案内精度满意高，通常取4个负荷点丈量其过失小于规矩的方案(过失包含比差和角差，因为电流是矢量，故恳求巨细和相角差)，而3.0级及以劣等级互感器首要用于联接某些继电维护设备和操控设备，如5P，10P的电流互感器通常用于接继电器维护用，即恳求在短路电流下复合过失小于必定的值，5P即小于5%，10P即小于10%;标有B(或D)级的电流互感器，用来接差动维护和间隔维护设备。

所以电流互感器依据用处规矩了纷歧样的精确度，也便是纷歧样电流方案内的过失精度。

维护用电流互感器按其功用特性分级如下：维护用电流互感器按用处分为稳态维护用(P)和暂态维护用(TP)。

P级：精确限值规矩为稳态对称一次电流下的复合过失，无剩磁限值。

5P20标明在加20倍额外电流的状况下，过失小等于5%。

暂态维护用电流互感器精确级分为TPX、TPY、TPZ三个等级。

TPS级：低漏磁电流互感器，其功用由二次励磁特性和匝数比过失限值规矩。

无剩磁限值。

TPX级：精确限值规矩为在指定的暂态作业循环中的峰值瞬时过失。

无剩磁限值。

TPX级电流互感器环形铁芯中不带气隙，在额外电流和负载下，其电流过失不大于plusmn;0.5%TPY级：精确限值规矩为在指定的暂态作业循环中的峰值瞬时过失。

电流互感器的准确极基本知识

5P10，后面的10就是准确限值系数。

5P20，后面的20就是准确限值系数。

5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。

准确限值系数的意义就是在保证误差在±5%范围内时，一次电流不能超过额定电流的倍数，如果此时一次电流比较大，就要选用5P20的，甚至还可能选用5P30的。

保护用电流互感器,5P与10P的区别
10P是指保护用电流互感器的精度等级(即在额定一次电流下的误差为±3%；在额定准确限值一次电流下的复合误差为10%)；
5P是指保护用电流互感器的精度等级(即在额定一次电流下的误差为±1%；在额定准确限值一次电流下的复合误差为5%)；。

电流互感器二次负荷准确度等级和准确度等级

电流互感器二次负荷准确度等级和准确度等级电流互感器是电力系统中常见的测量设备之一，用于将高电流转换为低电流，以便于测量和保护设备。

在电流互感器的使用过程中，准确度是一个十分重要的参数，它直接关系到测量结果的可靠性。

在电流互感器的使用过程中，有两种准确度等级需要考虑，分别是二次负荷准确度等级和准确度等级。

1. 二次负荷准确度等级二次负荷准确度等级是指当电流互感器在额定负荷条件下输出二次电流时的准确度等级。

它是衡量电流互感器的静态特性的一个重要参数，也是评估电气设备性能的重要指标。

电流互感器的二次负荷准确度等级通常是根据国际标准IEC 60044-1进行分类，具体等级可从0.1,0.2S, 0.2, 0.5S, 0.5, 1和3等级中选择。

其中，0.1S和0.2S级别的电流互感器属于高精度产品，能够满足高精度测量要求，适用于对电流测量精度要求较高的应用场合。

而0.5S级别的电流互感器则是目前市场上较为常见的产品，能够广泛应用于电力系统中的电气测量与保护设备。

2. 准确度等级准确度等级是指电流互感器在额定负荷条件下输出二次电流时，所达到的准确度水平。

它是电流互感器的重要性能指标。

准确度等级通常根据国际标准IEC 60044-1进行分类，包括0.1, 0.2S, 0.2, 0.5S, 0.5, 1和3等级。

在实际使用中，准确度等级与二次负荷准确度等级之间存在一定的联系。

一般来说，二次负荷准确度等级越高，电流互感器的准确度等级也会相应提高。

另外，在选型时还需要考虑其他因素，如电流互感器的外形尺寸、绕组电阻等因素，以保证电流互感器的产品性能得到充分的发挥。

总之，电流互感器是电力系统中重要的测量设备之一，选择合适的二次负荷准确度等级和准确度等级对于保证测量结果的准确性至关重要。

在选型时应该结合具体的应用场合，综合考虑电流互感器的各项性能指标，以确保电流互感器的性能能够满足实际需求。

互感器准确等级的确定方法

互感器准确等级的确定方法
图示互感器的准确等级
为满足保护、测量的需要，各个铁芯具有的准确等级可以不同。

保护用电流互感器应选用P级或TP级。

P级是一般保护用电流互感器，可分为5Px，10Px两种，如5P10,5P20,10P10,10P20等，其中P表示保护用铁芯，P之前的数字表示综合误差及准确等级，P之后的数字表示极限准确倍数。

TP级是具有暂态特性铁芯的电流互感器。

出于经济上的考虑，目前在220kv及以下电力系统继电保护回路尚不推荐使用TP型电流互感器，通常采用10P型电流互感器铁芯，只有对精度有特殊要求而10P型铁芯不能满足时菜采用造价相对较高的5P型电流互感器铁芯。

保护用电流互感器的准确级及误差限值如何计算90

保护用电流互感器的准确级及误差限值如何计算？（1）各类准确级误差限值（a) P类和PR类电流互感器电流互感器的准确级以在额定准确限值一次电流下允许复合误差的百分数标称，标准准确级为：5P,10P,5PR,10PR。

电流互感器在额定频率及额定负荷下，电流误差、相位误差和复合误差应不超过表7的值表7准确级额定一次电流下的电流误差（%）额定一次电流下的相位差额定准确限值一次电流下的复合误差（%）（‘）（rad)5P,5PR ±1 ±60 ±1.8 510P,10PR ±3 - - 10发电机变压器主回路、220KV及以上电压线路宜采用复合误差较小的5P或5PR级电流互感器。

其他回路可采用10P或10PR级电流互感器。

P类和PR类保护用电流互感器能满足复合误差要求的准确限值系数，Kalf一般可取5、10、15、20、25、30和40。

必要时，可与制造厂家协商，采用根大的Kalf值。

（b) TP类电流互感器：TP类电流互感器一般用在220KV级以上高压和超高压系统中，在这里不予说明。

（2）P、PR和PX类电流互感器的选择计算P、PR类电流互感器用于稳态要求的线路或变压器，只校验其稳态性能。

电流互感器通过规定的保护校验故障电流Ipef时，其误差应在规定范围内，Ipef和Ipn之比称为故障校验系数Kpef。

Ipef按以下原则确定：（a）按可信赖性要求，Ipef应按区内最严重的短路电流确定，对于过流保护和距离保护，应考虑两种情况：（1）在保护区内末端故障时，Ipef流过电流互感器的最大短路电流Iac.max;(2)在保护安装点近处故障时，允许电流互感器的误差超过规定值，但必须保证保护装置的可靠性和快速性。

（b) 按安全性要求，Ipef应按区外最严重的短路电流确定。

按下列条件进行计算：1）一般选择计算：电流互感器的额定准确限值一次电流Ipel应大于保护校验故障电流Ipef，必要时，还应考虑电流互感器暂态饱和的影响，即准确限值系数Kalf应大于K*Kpef,K为用户规定的暂态系数；电流互感器的额定二次负荷应大于实际二次负荷。

仪用电流互感器确度等级及误差限值

仪用电流互感器准确度等级及误差限值
仪用电流互感器根据不同分类方式种类也不相同。

按用途分，可以为标准用(1类)、一般测量用(2类)、电度表检验装置用(3类)三种；按按主绝缘介质可以分为干式和油浸式；按额定电压可以分为低压互感器和高压互感器；按正常工作环境条件划分可以分成P组、S 组、A组。

1.仪用电流互感器准确度等级
仪用电流互感器的准确度等级一般可分为0.01、0.02、0.05、0.1、0.2级等5个等级。

对于具有多额定变比的互感器，在同一额定输出下的各额定变比值，要求满足相同的准确度等级，在不同的额定输出下，可以有不同的准确度等级。

2.仪用电流互感器误差限值
表1：仪用电流互感器误差限值
对于标准用和一般测量用互感器在额定的负载功率因数以及负
载阻抗为额定值的25%~100%之间的任一数值时，互感器的误差不超过表1规定的允许值；
对于电度表检验装置用互感器在额定频率，规定的负载功率因数以及负载阻抗为额定值的25%~100%或80%~100%之间任一数值时，互感器的误差不得超过表1规定的允许值。

变压器差动保护用的电流互感器要求的准确级

变压器差动保护用的电流互感器要求的准确级大家好，今天咱们来聊聊变压器差动保护用的电流互感器要求的准确级。

这个问题可大可小，但关系到电力系统的安全稳定运行，所以咱们还是要认真对待。

咱们来看看什么是电流互感器。

电流互感器是一种用来测量高电流的电气设备，它的作用是将高电流变成低电流，以便于测量和保护。

在电力系统中，电流互感器是非常重要的设备，它可以用来测量电网中的电流，从而实现对电网的保护和控制。

那么，为什么变压器差动保护要用电流互感器呢？这是因为变压器差动保护是一种特殊的保护方法，它主要用于检测变压器的主次绕组之间的短路故障。

当主次绕组之间发生短路故障时，会产生很大的短路电流，这个短路电流可以通过电流互感器来测量。

通过对短路电流的测量，可以判断出是否存在短路故障，从而实现对变压器的保护。

接下来，咱们来看看电流互感器的准确级。

准确级是指电流互感器的测量精度，通常用百分比表示。

准确级越高，测量精度越好。

在电力系统中，电流互感器的准确级要求非常高，因为它关系到电力系统的安全稳定运行。

如果电流互感器的准确级不够高，可能会导致误判，从而影响电力系统的正常运行。

那么，如何提高电流互感器的准确级呢？这需要从以下几个方面来考虑：1. 选择合适的材料和制造工艺：电流互感器的准确级与材料和制造工艺有很大关系。

选用高质量的材料和先进的制造工艺，可以提高电流互感器的准确级。

2. 提高电流互感器的测量精度：电流互感器的测量精度与其内部结构有关。

通过改进电流互感器的内部结构，可以提高其测量精度。

3. 加强电流互感器的校准和测试：电流互感器的准确级还需要通过校准和测试来验证。

通过定期对电流互感器进行校准和测试，可以确保其准确级达到要求。

4. 提高电流互感器的使用环境：电流互感器的准确级还受到使用环境的影响。

在使用电流互感器时，应尽量保持其工作环境温度稳定、湿度适中，避免受到高温、高湿等不良环境的影响。

变压器差动保护用的电流互感器要求的准确级非常重要，关系到电力系统的安全稳定运行。

电流互感器(PT)准确级

电流互感器的准确级一：电流互感器的准确级电流互感器根据测量误差的大小可划分为不同的准确级。

准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。

带S（special特殊）特殊电流互感器，要求再1%——120%负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围，不带S的是取4个负荷点测量其误差小于规定的范围。

在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。

准确级一次电流为额定的百分数（%）误差限值二次负荷变化范围电流误差（%）相位差（’）0.2 1020100—120 ±0.5±0.35±0.2±20±15±10（0.25-1）S2n0.5 1020100—120±1±0.75±0.5±60±45±301 10 ±2 ±12020 100—120 ±1.5±1±90±603 50—120 ±3 不规定（0.5-1）S2n二：保护型准确级保护用电流互感器按用途分为稳态保护用（P代表保护）和暂态保护用（TP）两类。

1、护用电流互感器的准确级常用的有5P和10P。

由于短路过程中I1和I2的关系复杂，故保护级的准确级是以额定准确限值一次电流下的误差标称的。

所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。

5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。

准确级电流误差（%）相位差（’）复合误差（%）在额定准确限值一次电流下在额定一次电流下5P ±1 ±60 510P ±3 - 102、暂态保护用电流互感器的准确级分为TPX、TPY、TPZ。

电流互感器准确级含义

对保护用电流互感器，准确级以该准确级在额定准确限值一次电流下的最大允许复合误差的百分数标称，其后标以“P”表示保护。

5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。

0.2S级和0.2级在各负载率下的电流误差及相位误差可参见GB1208-1997
《电流互感器》，通过该国标图表中的数据，可以清楚地看出在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。

电流互感器准确级

电流互感器的准确级一：电流互感器的准确级：电流互感器根据测量误差的大小可划分为不同的准确级。

准确级是指在规定的二次负荷变化范围内，一次电流为额定值时的最大电流误差。

在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。

准确级一次电流为额定的百分数（%）误差限值二次负荷变化范围电流误差（%）相位差（’）0.2 1020100—120±0.5±0.35±0.2±20±15±10（0.25-1）S2n0.5 1020100—120±1±0.75±0.5±60±45±301 1020100—120±2±1.5±1±120±90±603 50—120 ±3 不规定（0.5-1）S2n二：保护型准确级：保护用电流互感器按用途分为稳态保护用（P代表保护）和暂态保护用（TP）两类。

1、护用电流互感器的准确级常用的有5P和10P。

由于短路过程中I1和I2的关系复杂，故保护级的准确级是以额定准确限值一次电流下的误差标称的。

所谓额定准确限值一次电流即一次电流为额定一次电流的倍数。

5P20的含义为：该保护CT一次流过的电流在其额定电流的20倍以下时，此CT的误差应小于±5％。

电流互感器的准确度是什么怎么划分等级

电流互感器的准确度是什么怎么划分等级
电流互感器的准确度级别有0.2、0.5、1.0、3.0、D等级。

测量和计量仪表使用的电流互感器为0.5级、0.2级，只作为电流、电压测量用的电流互感器允许使用1.0级，对非重要的测量允许使用3.0级。

1、校验用电流互感器精度：0.1S级。

误差0.1%，常用于校验计量级电流互感器的准确度。

2、计量用电流互感器精度：0.2S 0.5级。

误差0.2%和0.5%，用于电费结算的依据，部分场合也会使用0.5级
3、测量级电流互感器：0.5级、1.0级，2.0级等，一般用于电流表。

额定伏安、准确级和准确限值是三个互相依赖而不可分割的技术参数。

一般地说，额定伏安是指在额定一次电流下保证一定准确级时互感器所能负担的伏安最大值。

准确限值是指保证在额定的负荷情况下保持一定准确级别的临界技术条件。

比如额定容量15VA、在20倍额定一次电流时允许的最大复合变双误差为10%、额定功率因数为0.8、继电保护用的电流互感器可以表示为15VA、cosφ=0.8、10P20，其中P表示保护，20表示准确限值——额定电流的倍数，10表示准确级别为10%的复合变比误差。

— 1—。

互感器精度等级

互感器精度等级
精度等级0.2、0.2S、0.5、0.5S都是对互感器所给定的准确等级。

互感器在规定使用条件下的误差应该在规定限度内。

1.电流互感器（测量用）
对于0.1、0 .2、0 .5级和1级测量用电流互感器，在二次负荷欧姆值为额定负荷值的25%-100%之间的任一值时，其额定频率下的电流误差和相位误差不超过下表所列限值。

对于0.2S和0.5S级测量用电流互感器，在二次负荷欧姆值为额定负荷值的25% -100%之间任一值时，其额定频率下的电流误差和相位误差不应超过下表所列限值。

2.电压互感器（测量用）
测量用电压互感器在额定频率及80%～120%额定电压间的任一电压和功率因数为0.8(滞后)的 25%～100%额定负荷中之任一值下，各标准准确级的电压误差和相位差应不超过下表所列限值。

3.电流互感器（保护用）
保护用电流互感器的准确级，以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称，其后标以字母“P”(表示保护)。

保护用电流互感器的标准准确级有：5P和10P。

例如5P10，后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。

其误差限值见下表：
4.电压互感器（保护用）
保护用电流互感器的准确级，以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称，其后标以字母“P”(表示保护)。

保护用电流互感器的标准准确级有：5P和10P。

例如5P10，
后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。

其误差限值见下表：。

电流互感器的精度

电流互感器的精度 Final approval draft on November 22, 2020电流互感器的精度5P20，表示当一次侧电流为CT一次侧额定电流的20倍时，CT的复合误差能保证在5%以内。

这是保护级CT的精度要求。

一、精度等级定义互感器的精度是制造时就规定好的。

常用的精度是0.1级、0.5级、10P 级。

不同的负载使用不同的精度。

计量要求准确，使用0.1级。

当发生短路时，电流很大、考虑互感器线圈的磁饱和问题，所以保护一般选择10P级。

测量选用0.5级。

5P10,5P20,10P10,10P20是电流互感器保护用绕组的准确级标示。

以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称，其后标以字母“P”(表示保护)。

保护用电流互感器的标准准确级有：5P和10P。

例如5P10后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%5P20表示当一次电流是额定一次电流的20倍时，该绕组的复合误差≤±5%测量用电流互感器的标准准确级有:0.1,0.2,0.5,1,3,5。

特殊使用要求的电流互感器的准确级有0.2S和0.5S。

带S的是特殊电流互感器，要求在1％－120％负荷范围内精度足够高，一般取5个负荷点测量其误差小于规定的范围；0.2，0.5等一般就是测量线圈，要求误差20％－120％负荷范围内精度足够高，一般取4个负荷点测量其误差小于规定的范围（误差包括比差和角差，因为电流是矢量，故要求大小和相角差）。

而5P，10P是保护用电流互感器的精度要求，即要求在短路电流下复合误差小于一定的值，5P即小于5％，10P即小于10％。

另外还有一种保护用CT，即差动保护用CT，采用D级电流互感器，这是一种非标准的准确级。

其特点是CT的抗饱和特性非常好，在短路情况下，不会像其他保护用CT一样容易饱和。

所以电流互感器根据用途规定了不同的准确度，也就是不同电流范围内的误差精度。

有关电流互感器的精度等级问题

有关电流互感器的精度等级问题
保护用电流互感器的准确级，以该准确级在额定准确限值一次电流下所规定的最大允许复合误差百分数标称，其后标以字母P表示保护。

保护用电流互感器的标准准确级有：5P和10P。

5P：指保护用电流互感器的精度等级在额定一次电流下的误差为±1%，在额定准确限值一次电流下的复合误差为5%。

10P：指保护用电流互感器的精度等级在额定一次电流下的误差为±3%，在额定准确限值一次电流下的复合误差为10%。

5P10：后面的10是准确限值系数，5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。

对于0.1、0.2、0.5级和1级测量用电流互感器，在二次负荷欧姆值为额定负荷值的100% 时，其额定频率下的电流误差不超过0.1%、0.2%、0.5%、1%。

0.2级和0.2S级圴是针对测量用电流互感器，其最大的区别是在小负荷时，0.2S级比0.2级有更高的测量精度。

主要是用于负荷变动范围比较大，而有些时候几乎空载的场合。

在实际负荷电流小于额定电流的30%时，0.2S级的综合误差明显小于0.2级电流互感器。
