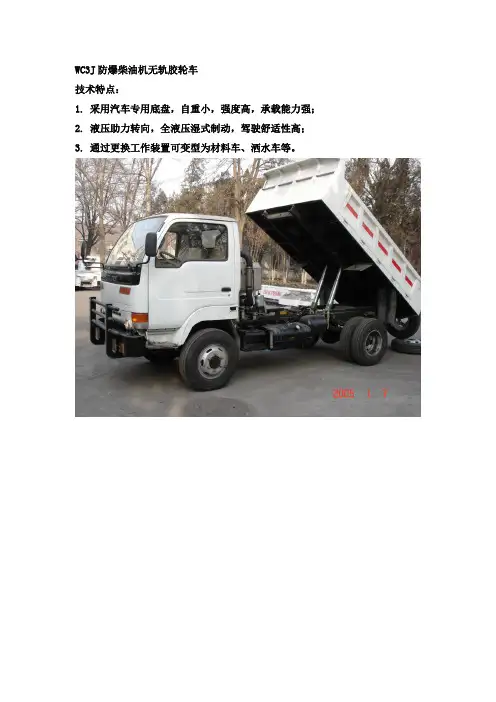

WC3J防爆柴油机无轨胶轮车
技术特点：
1.采用汽车专用底盘，自重小，强度高，承载能力强；
2.液压助力转向，全液压湿式制动，驾驶舒适性高；
3.通过更换工作装置可变型为材料车、洒水车等。
序号名称技术指标
1 型号WC3J
2 整车外型尺寸 (mm) 5700/4800×1950×2160
3 额定载重量（kg）3000
4 整车整备质量(kg) 4200
5 轴距(mm) 3308
6 前轮距/后轮距(mm) 1595/1485
7 最大牵引力（KN）24
8 平路各档速度（空载/满载）（km/h）
Ⅰ档9/8；Ⅱ档 16/15；
Ⅲ档29/28；倒档9.8/8.8
9 最大爬坡度（°）纵向12/横向7.5
10 转弯半径（内/外）(mm) 5600/7500
11 水平干硬路面最大制动距离(m) ≤8（车速20km/h）
12 最小离地间隙(mm) 200
13 对巷道最小尺寸要求W×H (mm) 2950×2250
14 柴油发动机规格型号TY6100QFB
15 点火顺序1-5-3-6-2-4
16 额定功率/转速（kW/rpm）65/2200
17 最大扭矩（N·m）280
18 平均燃油消耗率（g/kWh）250
19 噪音(dB) ≤90
20 排放指标CO≤0.1% NOx≤0.08%
21 启动、安全保护方式气启动、气保护
22 安全保护指标排气温度≤70℃；发动机水温≤98℃；发动机表面温度≤150℃；发动机油压低于0.15Mpa；废气处理箱低于设定水位；瓦斯浓度超标
23 适应环境温度范围(℃) -20～40
24 质保期1年。
