小型水电站电气一次主接线图D1-JX-04
合集下载
小型水电站电气一次
小型水电站电气一次摘要该水电站拟装机组2*8MW，以一回110kV 线路接入相邻电站 110kV 母线，24.5公里的线路长度，约等于5000小时的年最大负荷利用小时数。
水电站的一次主接线方案在本文中先进行确定，再根据已确定的主接线方案进行必要的短路电流计算，根据具体的计算结果依次选择相应的设备（如变压器、开关等）以及对后面的部分设备进行继电保护。
关键词：一次主接线，短路电流计算，设备选择，继电保护1 绪论水电站是一座发、变电设施。
它通过水轮机将水能转变为机械能，能通过发电机将机械能转变为电能，而后由变压器升高电压，再经输电线路将此电能输送到用户或电力系统中去。
水电站的电气设备可分为电气一次设备和电气二次设备。
电气一次设备是直接生产、输送和分配电能的高压设备，它是水电站的主要设备，因此常称为主设备。
主设备包括发电机、变压器、电力开关(断路器、自动开关、隔离开关)、电力电缆、母线、电抗器和互感器等；电气二次设备是对一次设备的工作进行监视、测量、控制和保护的低压设备，它包括测量仪表、继电器、自动装置、远动装置、操作开关、信号器具和控制电缆等。
2电气主接线主接线的基本形式可分为有汇流母线和无汇流母线两大类，他们又各分为多种不同的接线形式，下面将逐一介绍。
2.3.1有汇流母线①单母线接线1）不分段单母线接线不分段单母线接线最简单，只有一组(指A、B、C三相)母线，所有进、出线回路均连接到这组母线上，见图2.1.图 2.l不分段单母线接线不分段单母线接线的优缺点：a.接线简单清晰，设备少、投资低，操作方便，便于扩建，也便于采用成套配电装置。
另外，隔离开关仅仅用于检修，不作为操作电器，不易发生误操作。
b.可靠性不高，不够灵活。
断路器检修时该回路需停电，母线或母线隔离开关故障或检修时则需全部停电。
适用范围：不分段单母线接线一般只适用于 6——220KV系统中只有一台发电机或一台主变压器的以下三种情况。
3短路电流的计算3.1短路计算的规定及假设3.1.1短路计算的一般规定①验算导体和电器动稳定、热稳定以及电器开断电流所用的那个短路电流，应按工程设计规划容量计算。
电气一次主接线图课件
电气一次主接线图课 件
目录
• 电气一次主接线图基础知识 • 电气一次主接线图实例解析 • 电气一次主接线图在工程中的应用 • 电气一次主接线图常见问题与解决
方案 • 未来电气一次主接线图的发展趋势
01
电气一次主接线图基础知识
定义与作用
定义
电气一次主接线图是表示电力系统中的高压电气设备（ 如发电机、变压器、断路器、隔离开关等）及其连接方 式的一种图形表示。
根据工程实际情况，制定多个接线方案，通过技 术经济比较，选择最优方案。
施工与安装
01 安装前的准备
确保施工现场安全，准备所需的工具、材料和设 备。
02 设备安装
按照设计图纸和规范要求，安装电气设备、母线 和导体等。
03 接线与调试
完成电气设备的接线工作，并进行调试，确保设 备正常运行。
运行与维护
统的安全、稳定运行具有重要意义。
电气一次主接线图在工程中
03
的应用
设计与规划
01 确定电源和负荷位置
根据工程需求，确定发电厂、变电站的位置和容 量，以及负荷的分布和需求。
02 选择设备与导体
根据电压等级、电流大小和设备的功能，选择合 适的电气设备（如变压器、断路器、隔离开关等 ）和导体材料。
03 优化接线方案
日常巡检
定期对电气设备进行巡检 ，检查设备的运行状态和 接线情况。
预防性维护
根据设备的运行状况和维 修周期，制定预防性维护 计划并实施。
故障处理
发现设备故障或异常时， 及时进行处理，确保系统 安全稳定运行。
电气一次主接线图常见问题
04
与解决方案
图纸错误与缺陷
图纸错误 图纸缺陷
图纸中可能存在文字、符号、线条、颜色等方面的错误 ，导致无法正确理解电气设备的连接关系和功能。
目录
• 电气一次主接线图基础知识 • 电气一次主接线图实例解析 • 电气一次主接线图在工程中的应用 • 电气一次主接线图常见问题与解决
方案 • 未来电气一次主接线图的发展趋势
01
电气一次主接线图基础知识
定义与作用
定义
电气一次主接线图是表示电力系统中的高压电气设备（ 如发电机、变压器、断路器、隔离开关等）及其连接方 式的一种图形表示。
根据工程实际情况，制定多个接线方案，通过技 术经济比较，选择最优方案。
施工与安装
01 安装前的准备
确保施工现场安全，准备所需的工具、材料和设 备。
02 设备安装
按照设计图纸和规范要求，安装电气设备、母线 和导体等。
03 接线与调试
完成电气设备的接线工作，并进行调试，确保设 备正常运行。
运行与维护
统的安全、稳定运行具有重要意义。
电气一次主接线图在工程中
03
的应用
设计与规划
01 确定电源和负荷位置
根据工程需求，确定发电厂、变电站的位置和容 量，以及负荷的分布和需求。
02 选择设备与导体
根据电压等级、电流大小和设备的功能，选择合 适的电气设备（如变压器、断路器、隔离开关等 ）和导体材料。
03 优化接线方案
日常巡检
定期对电气设备进行巡检 ，检查设备的运行状态和 接线情况。
预防性维护
根据设备的运行状况和维 修周期，制定预防性维护 计划并实施。
故障处理
发现设备故障或异常时， 及时进行处理，确保系统 安全稳定运行。
电气一次主接线图常见问题
04
与解决方案
图纸错误与缺陷
图纸错误 图纸缺陷
图纸中可能存在文字、符号、线条、颜色等方面的错误 ，导致无法正确理解电气设备的连接关系和功能。
小型水电站电气厂用电接线图D1-CY-04
D4011VV22-1-3x10+1x6VV22-1-3x10VV22-1-3x120+1x70站内重要负荷的供电。切除行车、安装场动力箱以及生活区供电开关，以确保2.当厂用变不能供电而柴油发电机组起动供电后，应手动30/51.电动机容量均以kW计。说明:置调调置油#泵油压器速1泵油压速器2#油装机#17.5#1机装7.5交主主阀通阀旁动机阀电油泵流高压#机0.37机1#113#机12.2LMK-0.66-LC1-RMM1-S-VV22-1-3x6+1x4VV22-1-3x4+1x2.5VV22-1-3x10+1x6VV22-1-3x6+1x4VV22-1-3x6+1x4D32101TYB02VV22-1-3x61TYB04VV22-1-3x6D18101TYB01D18101TYB031PTF02VV22-1-3x41DDF02VV22-1-3x10VV22-1-3x61GYB02D06101DDF01D06101PTF011GYB01100/40100/4040/540/5100/32100/32100/6360/530/5一号厂用电盘GCS-117.5装油2泵置励#2#1油泵压低流交流交油泵压低磁盘2.2机1#机1#2.21机#置调调速器压油用油泵压1#油器速2机备#装机#27.52.2主主交动机#电阀通阀阀旁流#2机132机#2机#0.372#1#油油泵泵流交压高压低油泵低压交流机2#2.2#2机2.2励磁盘用#机2备水动机泵电#供1152FLC01 VV22-1-3x4+1x2.5LMK-0.66-600/5RMW1-630S/32X(VV22-1-3x120+1x70)315kVA, Y,yn00.23~0.46.3%%p5%SC-315/62TYB03D18102TYB04GCS-11二号厂用电盘VV22-1
电气一次主接线图
要求。并可以保证能将符合质量要求的电能送给用户。
（3）安全性 电力网接线必须保证在任何可能的运行方式下及 检修方式下运行人员的安全性与设备的安全性。 （4）经济性 其中包括最少的投资与最低的年运行费。 （5）应具有发展与扩建的方便性 在设计接线方时要考虑到 5～10年的发展远景，要求在设备容量、安装空间以及接线形式上， 为5～10年的最终容量留有余地。
QF
QFc
不分段双母线的接线
电气主接线的基本接线形式
双母线接线
不分段双母线
⑵ 调度方便 通过倒闸操作可以形成不同运行方式。 a.分段单母线运行：第二、三种方式. b. 不分段单母线运行：第一种方式。 ⑶ 易于扩建 向双母线左右两侧扩建，均不会影响两组母线上电源和负荷的自由组合。 目前我国大容量的重要发电厂和变电所中广泛采用。 ⑷特殊需要是时，可将个别回路接在被用母线上单独工作或实验 3.缺点 a. 母线故障时，必须进行母线切换，步骤多而复杂，且易引起事故； b. 使用设备多（两倍的母线隔离开关），配电装置复杂，投资较多。 4.应用范围 由于不分段双母线由较高的可靠性，广泛应用于：出线带电抗的6～ 10KV配电装置；35～60KV出线数多于8回，或连接电源较大、负荷较 大时；110～220KV出线数为5回及以上时。
电气主接线的基本接线形式
双母线接线
2. 分段双母线
用分段断路器将工作母线分为两段，每段 工作母线用各自的母联断路器与备用母线 相连，电源和出线回路均匀分布在两端工 作母线上。
可靠性比不分段双母线高，当一段工作母 线故障时，只需部分短时停电；但增加离 两台断路器，投资增加。
分段双母线广泛应用于大、中型发电厂的 发电机电压配电装置中；在220～500KV 大电容配电装置中，也使用四分段双母线 接线。
小型水电站电气一次主接线图D1-JX-06
2.土建尺寸以土建图为准.1.图中所有插座均为三根导线,材料表见图: 电施-03。说明:GN-30DXGN-10-设 备 与 3 号 发 电 机 相 同1F2F3F设 备 与 3 号 发 电 机 相 同设备与41B相同S9-180/66.3+5%/0.4kVUK=4.5%Y,Y0备用近区负荷 D1-JX-02电气主接线（一）GG主 要 设 备 表序号名 称型 号单位数量备 注1电力变压器SFL1-16000/35台12六氟化硫断路器LW8-35 1250A台13隔离开关GW5-35D 1250A组14隔离开关组15避雷器YW5-35组1678隔离开关GN6-6T/200组69电力变压器S9-250/10 10+5%/0.4kV台110电力变压器台111熔断器RW10-35-0.5台112台213台214电压互感器JDJJ2-35组115JDJ-6 6/0.1V台416台217电流互感器LDZJ1-10 800/5 D/D组218电流互感器LDZJ1-10 800/5 0.5/D组2FN3-10RT 25A组119负荷开关2021222324台125台2GW5-35 1250A避雷器YW5-35组2YW5-35避雷器组1S9-250/10 6.3+5%/0.4kV熔断器RN1-6/20RN2-10-0.5熔断器电压互感器励磁变压器TSL330/61-16 6.3kV 8125kVAGFC-3B-27GFC-3B-22水轮发电机组高压开关柜高压开关柜2726281台台1台2高压开关柜高压开关柜GFC-3B-11GFC-3B-02高压开关柜GFC-3B-专用台1LAJ-10 2000/5A电流互感器只2励磁变压器台2电压互感器JDZ-6 6/0.1V组2附套管式电流互感器随主机供货随主机供货随主机供货随主机供货设备同G1设 备 同 G1设备同G1FS3-6GFC-3B-22RN2-10-0.5JDZJ-66 0.1 0.13 3 3kVT41S9-250/106.3+5%/0.4kVY,yn02(VV22-3x95+1x50)0.6/1kVLMY-50x5GN6-6T/200电压互感器(励磁用)(随主机供货)ZN -10/12501250ALZX-100.5/D800/5AGFC-3B-02至某变电所GW5-35/600FZ-35RW10-35-0.5JDJJ2-3535 0.1 0.13 3 3kVGW5-35D/1250LRD-35,200-600/5ALR-35 D/0.5LW8-35/1250LR-35LRD-350.5/D200-600/5ASF9-16000/35YN,d1138.5+2x2.5%/6.3kVU =8%FZ-30GFC-3B-专用1500A0.4kVFCD-3励磁变流器(随主机供货)LDZJ1-10 0.5/D800/5A励磁变压器(随主机供货)TSL-330/61-166.3kV 744ASe=8125kVAcos%%C=0.8GN6-6T/200RN1-6/20 20A励磁变压器(随主机供货)2xJDJ-6GN6-6T/200RN2-10/0.5LDZJ1-10 D/D800/5ALMY-80x6.36.3kVYY-6.3-10-1RN1-6 2A6kVLMY-80X8GFC-3B-27GFC-3B-11ZN -10/12501250AYJV22-3x120 10kVFN3-10RT10kV 400ARN3-10 25AS9-250/1010+5%/0.4kVY,yn02(VV22-3x95+1x50)0.6/1k2kU =8%kU =4%kU =4%k

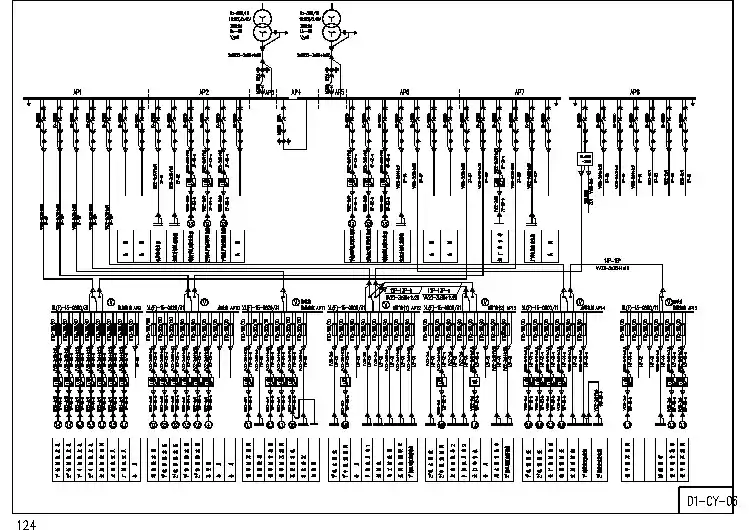

小型水电站电气厂用电接线图D1-CY-06
D1-CY-01厂 用 电 接 线 图( 一 )S -250/1010 5%/0.4kVY,yn0U =4%250kVAk714145.55.51.11.51.1V281.12.21.10.09VV1.57DVV0.60.62.2V2.21.1V1313132xVV22-3x95+1x50RTO-100/80RTO-100/80RTO-100/40RTO-100/40RTO-100/30RTO-100/30RTO-100/30RTO-100/30VV22-3x10+1x69P-01-aVV22-3x10+1x69P-02-aVV22-3x4+1x2.59P-03-a9P-04-a9P-05-a9P-06-a9P-07-aVV22-3x4+1x2.5VV22-3x4+1x2.5VV22-3x4+1x2.5VV22-3x4+1x2.5VV22-3x109P-01-bVV22-3x109P-02-bVV22-3x49P-03-bVV22-3x49P-04-bVV22-3x49P-05-bVV22-3x49P-06-bVV22-3x49P-07-b低 压 空 压 机#1#2低 压 空 压 机#1中 压 空 压 机中 压 空 压 机#2空 压 机 室 通 风水 泵 室 通 风厂 用 室 通 风备 用QC10-4/6QC10-3/6QC10-2/6-4/6QC10QC10-3/6-2/6QC10-2/6QC10XL(F)-15-0800/31空压机室AP9VV22-3x4+1x2.5VV22-3x4+1x2.5VV22-3x4+1x2.5VV22-3x16+1x10VV22-3x16+1x10VV22-3x10+1x6真 空 泵##11VV22-3x4VV22-3x4VV22-3x4VV22-3x16VV22-3x16VV22-3x107.5检 修 排 水 泵消 防 供 水 泵渗 漏 排 水 泵2217227.54-3/6QC10QC10QC10QC10-5/610P-01-b-4/610P-02-b10P-03-b-5/610P-01-a10P-03-a10P-02-aQC10QC1010P-04-b10P-05-b-3/610P-06-b-2/610P-05-a10P-04-a10P-06-a油处理室RTO-100/30RTO-100/50RTO-200/120RTO-100/100RTO-200/120XL(F)-15-0620/31RTO-100/30RTO-100/50RTO-100/30AP11检 修 排 水 泵渗 漏 排 水 泵#22#备 用备 用XL(F)-15-0620/31水泵室AP10RTO-100/30RTO-200/30RTO-200/30RTO-100/30RTO-200/120RTO-200/120VV22-3x4+1x2.511P-01-aVV22-3x6+1x411P-02VV22-3x4+1x2.511P-03-aVV22-3x4+1x2.511P-04-aVV22-3x25+1x1611P-05-aVV22-3x6+1x411P-06VV22-3x4VV22-3x4VV22-3x4VV22-3x2511P-01-b11P-03-b11P-04-b11P-05-b绝缘油油 化 验 室绝 缘 油 库 通 风滤 纸 烘 箱电 热 器绝 缘 油 齿 轮 泵绝 缘 油 压 滤 机真 空 滤 油 机XL(F)-15-0800/31副厂房(1) AP12RTO-100/30RTO-100/30RTO-100/60RTO-100/40RTO-100/30RTO-100/40RTO-100/30RTO-100/60VV22-3x4+1x2.512P-0112P-0312P-02-a12P-0512P-0412P-06VV22-3x6+1x4VV22-2x4VV22-2x6VV22-2x4VV22-3x4+1x2.512P-07VV22-3x4+1x2.512P-08-2/6QC10QC10-2/6QC10-2/6-7/6QC10DZ3-15#1机 水 机 盘中 控 室 通 风1#中 控 室 用 电1通 讯 室电 工 试 验 室巡 回 检 测 装 置#1机组可控硅励磁盘备 用XL(F)-15-0800/31(2) AP13副厂房充 电 整 流 器大 门 卷 帘 机中 控 室 用 电2##2机 水 机 盘中 控 室 通 风2尾 水 闸 门 吊 车2#机组可控硅励磁盘VV22-3x412P-02-bVV22-2x413P-01VV22-3x4+1x2.513P-02-a13P-03VV22-2x413P-04VV22-3x4+1x2.513P-05-a13P-06VV22-3x25+1x1613P-07VV22-3x4+1x2.513P-08VV22-3x413P-02-bVV22-2x4VV22-3x413P-05-b0.092备 用DZ3-15自备0.6VV22-3x4+1x2.514P-01-a14P-01-bVV22-3x4QC10-2/6VV22-3x4+1x2.514P-02-a-2/6QC10VV22-3x414P-02-b14P-03-aVV22-3x4+1x2.5VV22-3x4+1x2.514P-04-aQC10-2/6-2/6QC10VV22-3x414P-03-bVV22-3x414P-04-bVV22-3x4+1x2.514P-05VV22-3x6+1x414P-06-aVV22-3x6+1x414P-06-b全 厂 总 回 油 泵##12机 漏 油 泵机 漏 油 泵蝶 阀 漏 油 泵试 压 泵 插 座#1励磁变试验电源2#励磁变试验电源RTO-100/30RTO-100/30RTO-100/60RTO-100/40RTO-100/30RTO-100/40RTO-100/30RTO-100/60RTO-100/30RTO-100/30RTO-100/30RTO-100/30RTO-100/60RTO-100/60XL(F)-15-0600/11水轮机层AP14XL(F)-15-0600/11油处理室AP15RTO-100/30RTO-100/30RTO-100/30RTO-100/30RTO-100/30RTO-100/30透平油QC10-2/6-2/6QC10QC10-2/61.115P-0215P-03VV22-3x6+1x415P-0415P-01-aVV22-3x4+1x2.5VV22-3x415P-01-bVV22-3x4+1x2.515P-05-aVV22-3x4+1x2.515P-06-aVV22-3x415P-05-aVV22-3x415P-06-a透 平 油 库 通 风滤 纸 烘 箱透 平 油 齿 轮 泵透 平 油 压 滤 机14P-15PVV22-3x25+1x16VV22-3x35+1x2512P-13P-aVV22-3x35+1x2512P-13P-bVV22-3x35+1x251P-9P9P-08VV22-3x70+1x501P-10P1P-11PVV22-3x35+1x25VV22-3x35+1x251P-12PVV22-3x25+1x161P-14P锅炉房动力箱主变冷却风控制箱蝶阀 油压装置油泵 #1#1机组 油压装置油泵 2##1机组 油压装置油泵 1#131313主变冷却风2蝶阀 油压装置油泵 控制箱#机组 油压装置油泵 1##2机组 油压装置油泵 ##22VV22-3x10+1x62P-03-aVV22-3x70+1x502P-01VV22-3x10+1x62P-02VV22-3x102P-03-bVV22-3x10+1x62P-04-a2P-04-bVV22-3x10VV22-3x102P-05-b2P-05-aVV22-3x10+1x6QC10-4/6QC10-4/6QC10-4/6VV22-3x10+1x66P-01-aQC10-4/66P-01-bVV22-3x10VV22-3x10+1x66P-02-aQC10-4/66P-02-bVV22-3x10VV22-3x10+1x66P-03-aQC10-4/66P-03-bVV22-3x10VV22-3x10+1x66P-04VV22-3x35+1x256P-8P7P-9PVV22-3x35+1x257P-10PVV22-3x70+1x35VV22-3x35+1x257P-03-aVV22-3x95+1x50VV22-3x35+1x257P-12P7P-20PHH3-100/3VV22-3x357P-03-b厂外机修间动力箱主 厂 房 吊 车-22A2BT-9507直流220VZ171VV22-2x4VV22-3x16+1x108P-S6VV22-3x10+1x68P-S1VV22-2x48P-03VV22-2x48P-01VV22-2x48P-022xVV22-3x95+1x50VV22-3x10+1x68P-S4备 用备 用备 用备 用备 用备 用Y,yn0S -250/1010 5%/0.4kV250kVAU =4%k7TG-225BDME800TG-400BDTG-225BDTG-225BDTG-100BDTG-100BDTG-225BDTG-100BDTG-100BDTG-100BDTG-100BDTG-100BDTG-100BDTG-100BDTG-100BDTG-100BDTG-225BDTG-100BDTG-100BDTG-225BDTG-225BDTG-225BDTG-400BDTG-400BDTG-100BDTG-100BDTG-100BDTG-100BDTG-100BDTG-100BDTG-100BDTG-100BDAP1AP2AP3AP4AP5AP6AP7AP8D1-CY-06124
电气一次主接线图
电气主接线的基本接线形式
单母线接线
3. 不分段单母线带旁路母线的接线
旁路母线SW的作用：可以不停电地检修与它相连的任 一断路器。
虚线表示旁路母线系统也可以用来不断开电源的检修 电源断路器。
1．正常运行时，SQF、QS3、QS4、SQS都断开，
旁路不带电。
2．检修QF所需的步骤：
（1）先合隔离开关QS3和QS4，再合上SQF
不分段双母线带旁路母线的接线
a专用旁路断路器 b旁路断路器兼作母联断路器 c母联断路器兼作旁路断路器
当110KV出线在6回及以上、220KV出线在 4回及以上时，宜采用带专用旁路断路器的 旁路母线；
330～500KV采用分段双母线时，一般都带
旁路母线
4. 双断路器双母线
电气主接线的基本接线形式
双母线接线
2．检修Ⅰ段母线上出线断路器所需的操作： （1）先断开QFp，再合上QS2，再合上QFp，
再断开QS3 ； （2）合上该出线回路的旁路隔离开关； （3）断开要检修的断路器两侧的隔离开关
旁路断路器兼作分段断路器
旁路母线多用于35KV及以上的接线中，因为电压 越高，断路器检修时间越长。当35～60KV采用分
分段单母线带旁路母线的接线
不分段双母线的接线 分段双母线的接线
双母线带旁路母线的接线 双断路器双母线的接线 一台半断路器的接线
桥式接线
外桥接线 内桥接线 桥式接线的扩大
单元接线 多角形接线
线路—变压器单元接线 发电机—变压器单元接线 发电机—变压器扩大单元接线
（一）单母线接线
1.不分段单母线接线
电气主接线的基本接线形式
2.分段单母线接线
电气主接线的基本接线形式
单母线接线
小型水电站电气厂用电接线图D1-CY-09
D1-CY-01厂 用 电 接 线 图( 一 )QF4HG1备用QF3至主厂房事故照明控明照事故室中至L1N~交流电源来自照明配电箱至直流负荷屏YJV22-FR-2x10交流电源开 关交流电源监视直流接触器接点小母线直流接触器接点交流接触器直流接触器交流电源指示直流电源指示直流电源事故照明自动切换原理图L1L2NL3WL11(600W)WL21(700W)WL31(600W)WL13(1100W)WL23(580W)WL33(1040W)(事故照明切换箱)WL34(备用)WL32(2080W)WL22(2560W)WL12(1520W)照明系统图序号代 号文 字123456789HG1HR1KV1KM1KM2QF1QF2QF3QF4交流电源指示灯直流电源指示灯交流接触器交流电源监视继电器直流接触器断路器断路器断路器断路器5302502501515450150150120事故照明切换箱125004201951451601201201804536879底板侧面正面序号代 号名 称型号及规格备注数量1,234,567,8,9HG1,HR1KV1KM1,KM2QF1QF2~4AD11/22-3G,DC220VJTX-3C,AC220VLP1-D6511MD,65A,DC220VC45N-2,60A,AC,DC220VC45N-2,20A,AC,DC220V21123绿红指示灯电压继电器直流接触器断路器断路器设 备 表标志框内的文字(备用)WL24WL14 D1-CY-09127240500
相关主题
