水库水雨情自动测报系统方案简介水库水雨情自动测报系统是一种用于定期自动监测水库水位和降雨情况的系统。
通过安装在水库周边的传感器和自动化设备，系统能够实时收集水库水位和降雨数据，并通过网络将数据传输到中央服务器，以便进行数据分析和监控。
这种系统能够提供准确的水库水雨情数据，方便水库管理人员和相关部门进行决策和应对突发事件。
系统组成水库水雨情自动测报系统主要包括传感器、数据采集装置、通信设备、中央服务器和数据分析软件等组成部分。
1. 传感器传感器是用于测量水库水位和降雨量的装置。
常用的水位传感器包括压力传感器和浮子传感器，能够准确测量水位高度。
降雨传感器则可以测量雨水的降落量。
2. 数据采集装置数据采集装置是用于接收传感器采集的数据，并进行处理和存储的设备。
它可以通过串口、以太网等方式与传感器以及其他设备进行连接，采集数据并进行实时处理。
数据采集装置还可以具备报警功能，当水位或降雨量超过预设阈值时，可以发送报警消息到中央服务器或相关人员。
3. 通信设备通信设备是实现数据传输的关键组件，它可以将采集到的数据通过无线网络或有线网络传输到中央服务器。
常用的通信设备包括无线传输模块、以太网模块等。
4. 中央服务器中央服务器是用于接收、存储和分析数据的设备。
它可以通过网络与数据采集装置进行通信，接收实时数据并存储在数据库中。
中央服务器还可以提供数据查询、报表生成、远程监控等功能。
5. 数据分析软件数据分析软件是用于对采集的数据进行分析和处理的工具。
通过对水库水位和降雨数据的分析，可以提供给水库管理人员重要的决策依据。
数据分析软件还可以生成各种报表和图表，用于数据展示和数据可视化。
系统工作原理水库水雨情自动测报系统的工作原理如下：1.传感器实时采集水库水位和降雨数据，并传输给数据采集装置。
2.数据采集装置接收并处理传感器数据，存储到本地数据库中。
3.数据采集装置将处理后的数据通过通信设备传输到中央服务器。
4.中央服务器接收并存储数据，并进行实时监控和分析。
水库监测、水库监控、水库水位监测
水库监测、水库监控、水库水位监测一、系统概述水库监测适用于水利管理部门远程监测水库的水位、降雨量等实时数据，同时支持远程图像监控，为保障水库的适度蓄水和安全度汛提供了准确、及时的现场信息。
平升水库监测做到了水库水雨情的实时监测、实现了水库的信息化管理，在保护人民生命、财产安全方面发挥了重大作用。
二、系统拓扑图DATA-9201DATA-9201水库监测拓扑图三、系统特点：●《水文监测数据通信规约（SL651-2014）》●《四川省水文测报系统技术规约（SCSW008-2011）》●《特殊区域水文、水资源数据安全采集系统RTU追加测试》●《水文自动测报系统设备遥测终端机（SL 180-2015）》●全国工业产品生产许可证●《水文实时监测管理系统》软件著作权证书●《水文实时监测管理系统》软件产品登记证书四、系统功能●水库分布位置、现场设备运行状态。
●水位、降雨量、设备电池电压等实时数据。
●GPRS/CDMA通信时，支持定时、越限或远程手动拍照。
●光纤/ADSL/3G/4G通信时，支持视频实时监控。
●水位/降雨量超限或现场设备故障时，自动报警●自动向责任人手机发送报警短信。
●自动统计水位、降雨量的时、日、月、年数据报表。
●自动生成水位、降雨量、电池电压等过程分析曲线。
●监测中心服务器和现场终端双向存储历史数据。
●现场平升水库监测终端可存储不少于一年的历史数据记录。
五、水库监测现场展示自动雨量水位监测设备（水库监测终端）水库监测设备 DATA-9201一、特点◆通过国家水利部“水文监测数据传输规约（SL651-2014）、水文遥测终端机(SL 180-2015)、特殊区域水文/水资源数据安全采集系统RTU追加测试”等权威检测；获得“全国工业产品生产许可证”。
◆核心监测设备选用DATA-6311型低功耗测控终端，GPRS实时在线平均电流≤10mA，功耗仅为同类产品的1/10，大大减少太阳能供电设备成本并降低施工难度。
水库监测系统方案
水库监测系统方案1. 引言水库是重要的水利工程项目，对于水资源的储存和调度起着至关重要的作用。
然而，由于水库在工程设计和运维中面临许多潜在的风险和灾害，如泄洪、溃坝等，因此需要建立一套可靠的水库监测系统来保障水库安全。
本文将介绍一种水库监测系统的方案。
2. 系统架构水库监测系统主要由传感器、数据采集器、数据传输设备、数据处理服务器和数据显示终端组成。
2.1 传感器传感器是水库监测系统的核心部件，用于感知并采集水库的各项参数数据。
常用的传感器包括水位传感器、温度传感器、压力传感器、倾斜传感器等。
这些传感器应具备高精度、高稳定性和抗干扰能力。
2.2 数据采集器数据采集器用于将传感器采集到的数据进行采集并存储。
数据采集器一般具备多个输入通道，可接入多个传感器，采集器需要提供稳定的电源和存储设备。
采集器还需要具备数据压缩和传输的能力。
2.3 数据传输设备数据传输设备用于将采集到的数据传输到数据处理服务器。
传输设备可以采用有线或无线传输方式。
对于远程或移动的水库，无线传输方式更为适用；而对于已有有线网络覆盖的水库，有线传输方式即可。
2.4 数据处理服务器数据处理服务器是整个水库监测系统的核心，负责接收、解析和存储来自数据采集器的数据，并进行数据分析和处理。
数据处理服务器需要具备较高的计算能力和存储能力。
同时，数据处理服务器还需要能够实时监测水库的工作状态，并能够根据预设的规则进行报警和控制。
2.5 数据显示终端数据显示终端用于将处理后的数据展示给水库运维人员。
数据显示终端可以是电脑、手机、平板等设备，以便运维人员能够随时随地监测水库的运行状态。
数据显示终端需要提供用户友好的界面和实时的数据更新功能。
3. 系统功能水库监测系统的功能主要包括数据采集、数据传输、数据存储、数据分析和报警控制。
3.1 数据采集系统通过传感器实时采集水库的各项参数数据，如水位、温度、压力等。
传感器的采集频率可以根据实际需求进行设置。

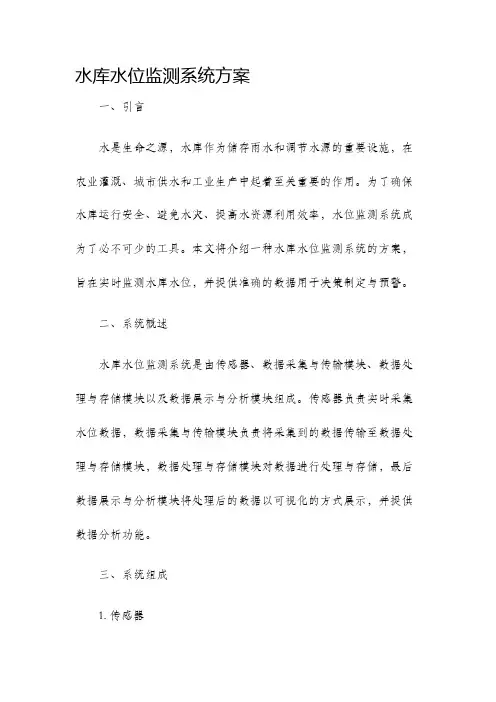

水库水位监测系统方案
水库水位监测系统方案一、引言水是生命之源，水库作为储存雨水和调节水源的重要设施，在农业灌溉、城市供水和工业生产中起着至关重要的作用。
为了确保水库运行安全、避免水灾、提高水资源利用效率，水位监测系统成为了必不可少的工具。
本文将介绍一种水库水位监测系统的方案，旨在实时监测水库水位，并提供准确的数据用于决策制定与预警。
二、系统概述水库水位监测系统是由传感器、数据采集与传输模块、数据处理与存储模块以及数据展示与分析模块组成。
传感器负责实时采集水位数据，数据采集与传输模块负责将采集到的数据传输至数据处理与存储模块，数据处理与存储模块对数据进行处理与存储，最后数据展示与分析模块将处理后的数据以可视化的方式展示，并提供数据分析功能。
三、系统组成1. 传感器水位传感器是水库水位监测系统的核心部件，它能够精确测量水位高度。
传统的水位传感器通常采用浮子式传感器或压阻式传感器，根据具体的需求和实际情况选择合适的传感器类型。
传感器应具备高精度、稳定可靠、耐腐蚀等特点，以确保监测数据的准确性与持续性。
2. 数据采集与传输模块数据采集与传输模块负责将传感器采集到的数据进行采集与传输。
该模块可以采用有线或无线方式进行数据传输，有线方式包括以太网、RS485等通信协议，无线方式包括GSM、NB-IoT等通信方式。
通过合适的通信协议，将采集到的数据传输至数据处理与存储模块。
3. 数据处理与存储模块数据处理与存储模块对传输过来的数据进行处理与存储。
数据处理包括数据校验、数据分析、异常数据处理等，以确保传输的数据准确可靠。
数据存储可以采用关系型数据库或者分布式存储系统，以满足大数据量和高并发的需求。
4. 数据展示与分析模块数据展示与分析模块以直观的图表形式展示水库水位数据，并提供数据分析功能。
用户可以通过该模块实时了解水库水位变化情况，可根据历史数据进行水位预测与趋势分析，为决策制定提供参考依据。
数据展示与分析模块可以采用Web开发技术，形成一个用户友好的水库水位监测系统平台。
水位监测报警系统、水位自动监测报警系统
五、系统功能 ◆ 水位监测报警系统可独立运行，也可并入应用行业的信息化系统。 ◆ 采集各水位监测点的水位数据，采集时间间隔可设置。 ◆ 上报各水位监测点的水位数据，上报时间间隔可设置。 ◆ 支持串口水位计、0-5V 或 4-20mA 信号输出的水位变送器。 ◆ 支持 220VAC 供电、太阳能供电、锂电池供电。 ◆ 现场监测终端具备数据存储功能。 ◆ 可远程设置终端工作参数，支持远程升级。 ◆ 水位监测报警系统监控中心可对水位数据进行存储、分析、生成必要的报表和曲线。
---系统概述--地下水水位监测报警系统（水位自动监测报警系统）是掌握地下水变化规律、了解地
下水开采状况、指导地下水资源保护的重要手段，可对地下水的水位、水温、水质等参数进 行长期监测并自动存储监测数据，地下水自动监测系统可对地下水的变化规律进行动态分析。
针对地下水监测井分布地域广、数量众多的特点，本系统依托既有的 GPRS/CDMA 无线 网络平台进行建设，具有投资成本低、建设速度快、无通信距离限制等优点。 ---系统拓扑图---
四、系统组成 水位监测报警系统（水位自动监测报警系统）主要由监控中心、通信网络、水位监测终
端设备、测量设备等四部分组成。 ◆ 监控中心：
主要硬件：服务器、客户端、移动数据专线或 GPRS 数据传输模块 DATA-6107。 主要软件：操作系统软件、数据库软件、水位监测系统软件、防火墙软件。 ◆ 通信网络：INTERNET 公网 + 中国移动公司 GPRS 网络。 ◆ 终端设备：微功耗测控终端，市电供电、太阳能供电、电池供电可选。 ◆ 测量设备：水位计或水位变送器。
• 获得“全国工业产品生产许可证”
• 取得“水文实时监测管理系统”软件著作权证书 • 取得“水文实时监测管理系统”软件产品登记证书

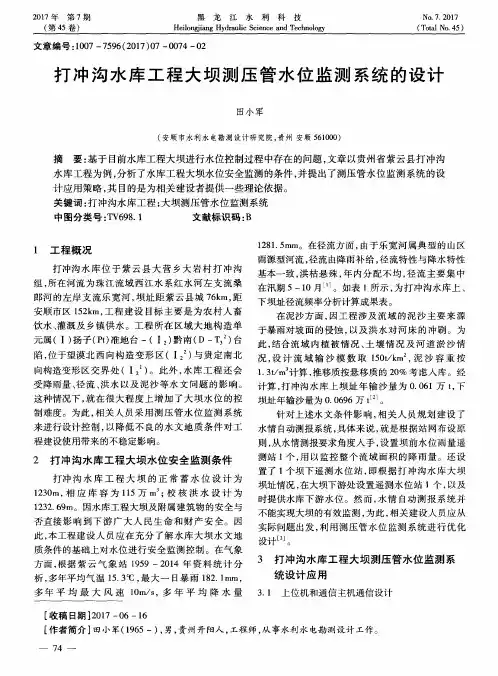

打冲沟水库工程大坝测压管水位监测系统的设计
１ 工 程 概 况
雨源 型河 流 ， 径 流 由降雨 补 给 ， 径 流 特性 与 降 水 特性 打冲沟水 库位 于紫 云县大 营乡大 岩村 打 冲沟 基本 一致 ， 洪枯悬殊 ， 年 内分 配 不 均 ， 径 流 主 要 集 中 组， 所在河流 为珠江流域西江 水系红水河左支流桑 在汛 期 ５一ｌ ０月 ＿ １ ｊ 。如表 １ 所示 ， 为 打 冲沟水 库 上 、 郎河 的 左岸 支 流乐 宽 河 ， 坝址距紫云县城 ７ ６ ｋ ｎ， ｉ 距 下坝 址径 流频 率分 析计 算成果 表 。 安顺 市 区 １ ５ ２ ｋ ｎ， ｉ 工 程 建 设 目标 主要 是 为农 村 人 畜 在 泥沙 方 面 ， 因工 程 涉 及 流 域 的泥 沙 主 要 来 源 饮水、 灌溉及乡镇供水。工程 所在 区域大地构造单 于暴 雨对 坡 面 的侵 蚀 ， 以及 洪 水 对 河 床 的 冲刷 。为 元属 （Ｉ） 扬子（ Ｐ ｔ ） 准地 台 一（Ｉ ） 黔南 （ Ｄ— Ｔ ， ） 台 此 ， 结合 流 域 内植 被 情 况 、 土 壤 情 况 及 河 道 淤 沙 情 陷， 位于望谟北 西 向构造变形 区（Ｉ ） 与贵定南北 况 ， 设计流域输沙模数取 １ ５ ０ ｔ ／ ｋ ｍ ， 泥 沙 容 重 按 向构 造 变形 区交 界 处 （Ｉ ： ） 。此外 ， 水 库 工 程 还 会 １ ． ３ ｔ ／ ｍ 计算 ， 推移 质按悬 移 质 的 ２ ０ ％ 考 虑 入库 。经 受 降雨 量 、 径流、 洪 水 以及 泥 沙 等 水 文 问 题 的影 响 。 计算 ， 打冲沟 水 库 上 坝址 年 输 沙 量 为 ０ ． ０ ６ １万 ｔ ， 下 这 种情 况 下 ， 就 在 很 大 程 度 上 增 加 了大 坝 水 位 的 控 坝址 年 输沙 量为 ０ ． ０ ６ ９ ６万 ｔ 。 制难 度 。为此 ， 相 关 人 员 采 用 测 压 管 水 位 监 测 系 统 针对上述水 文条件影 响， 相关人员规划 建设 了
水库运营技术方案
水库运营技术方案一、概述水库是一种重要的水利设施，既可以用于蓄水调节河流水量，又可以作为发电、灌溉等用途。
为了确保水库安全运营，不仅需要科学合理地进行水库调度管理，还需要借助先进的技术手段进行监测和预警。
本文将针对水库运营的技术方案进行探讨和阐述，以期为水库经理和技术人员提供一些参考和借鉴。
二、水库运营的技术内容1.水库监测系统水库监测系统是水库运营的重要技术保障，其主要功能包括水位监测、流量监测、水质监测以及地质灾害监测等。
水位监测是对水库水位变化进行实时监测和记录，可以通过传感器自动采集水位数据，并通过无线电传输技术发送给监测中心，从而实现对水库水位的远程监控。
流量监测则是对水库入库出库流量进行实时监测和记录，可以利用超声波流量计或电磁流量计等设备进行测量，通过信号采集器将数据传输到监测中心。
水质监测主要是对水库水体的PH值、溶解氧、浊度、化学氧化需求量等指标进行监测，一般采用在线监测仪器进行定时测定，并将测定结果实时上传至监测中心。
地质灾害监测是对水库周边地质灾害隐患进行监测和预警，可以通过地质监测传感器进行数据采集，并通过数据传输装置将监测数据上传至监测中心。
2.水库调度管理系统水库调度管理系统是水库运营的核心技术，其主要功能是通过模型仿真和数值计算，科学合理地制定水库调度方案，并实时监测和控制水库调度过程。
水库调度管理系统一般由水文模型、水动力模型和水资源管理模型组成。
水文模型主要用于对入库流量和出库流量进行长期预测和短期预报，以便根据实际需要调整水库的蓄水和放水计划。
水动力模型则是用于对水库水位、流速、水深等水文动力特征进行仿真模拟和数值计算，从而为水库调度提供科学依据。
水资源管理模型则是用于对水库水资源的利用效益进行评估和决策，以便优化水库调度方案。
通过这些模型的综合运用，可以实现水库调度管理的智能化和精细化，有效提高水利利用效率和水库安全运营水平。
3.水库安全预警系统水库安全预警系统是水库运营的重要技术保障，其主要功能是对水库安全隐患进行监测和预警，确保水库安全运营。
水库水雨情监测系统
交换机 汇聚路由器 防火墙
网管设备
局域网
服务器
内网工作人员
硬件支持：服务器、音箱、打印机、客户端计算机。 软件支持：操作系统软件、数据库软件。 应用软件：水库水雨情自动监测系统。 网络支持：具备固定IP地址的INTERNET网络。
系统构成及功能
监控中心基本配置示例（需根据实际建设要进行配置）
水库监测终端技术特点
系统构成及功能
GPRS低功耗测控终端(DATA-6311)是为满足水利水文行业遥测需求，
集数据采集、传输、存储功能于一体的遥测终端设备。它以高性能低功耗
ARM微控制器为核心，具备多个传感器接口和通信接口，并内置GPRS传输 模块，功能全面，性能稳定可靠，特别适用于水库水雨情监测现场。
系统构成及功能
监测站终端设备采用太阳能板浮充蓄电池直流供电 技术要求： 1）蓄电池采用铅酸免维护可充电蓄电池。对于高寒地 区，应选用耐低温的蓄电池； 2）太阳能板采用单晶硅太阳能电池组件，最大工作电 压：17V，开路电压：21V。
方式。为防止蓄电池电压过电或欠压现象，应配置相应
太 阳 能 供 电 系 统 设备 功耗
蓄电池 主控箱
低功耗测控终端 （RTU)
雨量筒
雷达水位计
工业照相机
太阳能电池板
系统构成及功能
现场设备集成结构图
无线 网络
GPRS/GSM 网络
测控 终端
水库测控终端 DATA86低功耗测控终端 太阳能充电控制器
信号隔离部分、防雷部分模块
测量 设备
水位计
雨量筒
工业照相机
供电 部分
太阳能电池板板
蓄电池
雨量筒
供电电源：5V、12V、24VDC
水位监测站
水位监测站是什么？有什么用处？
水位监测站是一种重要的水文监测设施，主要用于对河流、湖泊、水库等水体的水位进行实时、连续的监测，为防洪、抗旱、水资源管理等工作提供科学依据。
水位监测站通过传感器实时监测水位变化，这些传感器将收集到的水位数据通过智能网关进行收集、存储和处理，然后通过无线传输方式将数据传输至环境监控云平台进行处理和分析。
系统能够根据水位变化情况，为防汛抗洪、水资源调度等提供决策支持。
水位监测站的功能
实时监测：水位监测站通过安装在水域周边的传感器实时监测水位变化，确保数据的及时性和准确性。
高精度测量：采用先进的测量技术，确保测量结果的准确性和可靠性，受风、温度、雾霾、泥沙、漂浮物等外界因素的干扰较小。
全自动监测：具备全自动监测功能，无需人工值守，能够24小时不间断地监测水位变化，并自动记录数据。
水位监测站的应用领域
防洪抗旱：通过实时监测水位变化，为防洪抗旱工作提供预警信息，减少灾害损失。
水资源管理：为水资源分配、调度和保护提供科学依据，促进水资源的可持续利用。
水环境保护：监测水体污染情况，为水环境保护和治理提供支持。
其他领域：如农业灌溉、水电站发电、工业用水等领域，也需要水位监测站提供数据支持。
GPRS远程水库水位监测系统设计
方 法得当， 量误差较小， 测 达到 了使用 要求 （ 见表 １ 测量值 量， 以满足 ２ ｈ ）。 可 ４ 的不间断工作 。 系统采 用Ｇ Ｒ 网络来实现 数 ＰＳ 节省了大 量布线 的费用， 现了多点无人 监 实 与实际值之 间存 在着 较小 的误 差， 水库环 境的液面不平稳 和 据 的远 程采 集 ，
输 、 机 交互模 块等多个组 成部 分。 人 系统 程 序设 计中采 ，ｃｏ —Ｉ 操作 系统 ， ￣ ／ｓＩ 利用短信 实现 水位信 息远 程 通信。 实验 测试结 果表 明： 系
统 采 集数据 精度 高， 输稳 定可 靠， 传 有效 实现了对 水位数 据 的实时监 测 。
关键 词： Ｐ Ｓ Ｇ Ｒ 网络； Ｐ ２ ３ ； ｃ ｏ — Ｉ 水位 数据 采 集 Ｌ Ｃ １２ ／ｓ Ｉ；
扩展 了Ｔ ＰＩ Ｔ 令 ， 以更 加 方便 地 开发 数 据 传 输 。 Ｃ／Ｐ Ａ 指 可 号 经 过 信号 调 理 电路 、 拟 信 号 变 换 为数 字 信 号， 后 送 Ｃ Ｕ 栈 ， 模 然 Ｐ ＳＭ０ Ｉ ３ ０通过 串行接口（Ｒ ２２ 由Ｃ Ｕ Ｌ Ｃ １２控制 ， Ｓ ３ ） Ｐ Ｐ ２３ 在物理 Ｌ Ｃ １２ Ｐ ２ ３ 处理 ， Ｃ 显 示并 以短 消息形式 发送 到 接收手机 经Ｌ Ｄ
２５电源模块设计 ．
由 于水库水位需要实现连续 ２ｄ时不间断实时监测 ， ４， 系 统供 电选择１Ｖ ２０ｍ ｈ 的可 充电锂电池。 ２， ４０Ａ 系统中Ｇ Ｒ 模 ＰＳ 块ＳＭ０ 的工作 电压为４２， Ｉ３０ ．Ｖ 在发送 和接收 数据时需要的
水库液位自动测控系统
水库液位自动测控系统摘要：水位是衡量水库安全、水利调度、蓄水、泄洪的其中一个重要参数。
水位的自动化控制为水库现代化建设提供了有利的基础条件，在工农业生产的许多领域都需要对水位进行监控。
随着我国经济的发展，水文监测内容不断增加，于是便对观测方法以及水文监测技术的研发和应用提出了更高的要求。
本文针对水库水位测控系统在社会建设和人民生活中的重要作用，利用STC89C51单片机作为主控芯片模拟设计并制作了一套水库液位自动测控系统。
该系统包含对水库水位的实时监测、实现自动警报并指示工作状态、并通过液晶屏同步显示状态、全智能自动控制水库水位等功能，满足水库基本需求。
本文提出了一个较为简便的水库液位自动测控方案，该设计方案成本较低，控制相对简单，实用性更好，利用STC89C51单片机的部分内部资源和其控制特性，着重介绍了单片机的外围电路设计和软件的联合应用。
关键词：水库液位；自动测控；水位传感器；电磁阀；单片机中图分类号：TP273The Reservoir Volume Automatic Measurement and Control SystemAbstract：Reservoir capacity is one of the most important parameters in reservoir safety and water conservancy scheduling.Automatic control of the water volume provides favorable basic condition to modernization construction,in many areas of agricultural and industrial production, it is essential to monitor the water level.With the developing of our nation's economy, hydrology monitoring content gains more and more,as a result,raising higher requirements to the development and application of the observation methods.The system uses STC89C51 series micro-controller as the main control chip,designed and produced a set of reservoir level automatic measurement and control system.This system contains real-time monitoring of the reservoir water level, automatically instructing working status and the alarm,displaying the condition of the reservoir capacity through LCD screen.The article puts forward a simple and convenient scheme,this scheme needs lower cost,it is easier to control and more practical.The article mainly introduces the combined application between the SCM peripheral circuit and software design.Keywords:Reservoir V olume；Automatic Measurement and Control；Electromagnetic Valves；Water V olume Sensor；Single-chip MicrocomputerClassification:TP273目录摘要 (I)目录 (III)1. 绪论 (4)1.1. 研究背景 (4)1.2. 研究目的与意义 (4)1.3. 单片机的研究背景 (5)1.4. 系统研究现状 (5)1.5. 课题研究内容 (6)2. 水位自动测控系统原理 (8)2.1. 水位传感器 (8)2.1.1. 工作原理 (8)2.2. 控制原理 (9)2.3. 系统功能及特点 (10)3. 系统的硬件电路设计 (11)3.1. 方案确定 (11)3.2. 单片机选择 (11)3.3. 系统整体框架 (12)3.4. 硬件电路各模块分析 (12)4. 软件设计 (19)4.1. 主程序流程图 (19)4.2. 中断服务子程序 (20)5. 结论 (21)参考文献 (22)作者简介.........................................................................................错误!未定义书签。
水文监测系统
水文监测系统简介水文监测系统是一个用于监测、收集和分析水文数据的系统。
水文是研究地表水和地下水的水文循环、特性和分布规律的学科，对于水资源管理、环境保护和灾害预防具有重要意义。
通过水文监测系统，我们可以实时获取水文数据，并通过分析数据来预测和防范水文灾害，保护水资源，确保水环境的可持续发展。
功能水文监测系统具有以下主要功能：1.实时数据采集：系统通过传感器和仪器实时采集各种水文数据，包括水位、流量、水温、水质等。
采集的数据可以直接反映水文状况，并为后续数据分析和预测提供基础。
2.数据存储与管理：系统将采集的数据存储在数据库中，建立起完整的数据档案。
数据可以按照时间或地点进行分类和检索，方便用户进行数据查询与分析。
同时，系统还提供数据备份和恢复功能，确保数据的安全性和完整性。
3.数据分析与预测：系统利用现有的数据进行数据分析和建模，通过统计学和机器学习算法来寻找数据中的规律和趋势。
基于分析和建模的结果，系统可以预测未来的水文状况，并提供相应的预警和建议，帮助用户及时做出决策。
4.可视化展示：系统将分析后的数据以图表的形式展示出来，使用户能够直观地了解水文状况和趋势。
同时，系统还支持地图展示功能，将数据在地理信息系统中展示，方便用户进行空间分析和决策。
5.报告生成与分享：系统支持自动生成水文监测报告，报告包括系统采集的数据、分析结果和建议。
用户可以自定义报告的格式和内容，并可以将报告导出和分享给其他人，以便共同研究和管理水文资源。
技术实现水文监测系统的实现涉及以下技术：1.传感器技术：选择合适的传感器和仪器来采集水文数据，确保数据的准确性和实时性。
2.数据库技术：利用关系型数据库或时序数据库来存储采集的数据，并进行分类、检索和管理。
3.数据分析与建模技术：利用统计学和机器学习算法对采集的数据进行分析和建模，寻找其中的规律和趋势。
4.数据可视化技术：利用图表库和地图库将分析后的数据可视化，以便用户直观地了解水文状况。
水库水雨情监测系统 25页PPT文档
唐山平升电子技术开发有限公司
data86
项目背景
水库的安全关系到水库下游人民群众生命财 产安全，关系到当地经济社会稳定和发展。建立 水库水雨情自动监测系统，实现信息采集的时效 性、建立统一的数据标准体系、建立动态监管体 系，规范业务管理、建立数据共享和交换机制， 提高信息利用率，大幅提高应急管理水平。
“DATA86水库雨水情监测系 统”包括现场水位、雨量信息、现 场图片采集设备以及监控中心信息 接收及显示、应用系统的建设。采 集水位、降雨量信息、现场图片的 实时信息数据，远程传输到监控中 心，通过软件进行接收、显示以及 数据的存储、分析、处理与预警。
系统概述
系统拓扑图
监控中心
值班员 服务器
办公室
系统构成及功能
可使用浏览器（B/S结构）、客户端软件（C/S结 构登录通过网络（因特网、局域网）访问系统。
水
库
水
雨
情
自
动
监
水库水雨情自动监测系统
测
系
统
软
件
特
点
提供多种组网支撑能力，方便灵活选择组网方式。
主界面以测点分布地图为背景，直观显示各测点 位置地理位置情况、测点状态，并以各种不同颜 色表示警戒状态。
统
电视
DLP拼接屏系统
二、水库水雨情自动监测系统软件
系统构成及功能
系统构成及功能
序号
功能模块
水库水雨情自动监测系统软件功能列表
子功能模块
功能说明
1
系统信息管理
1.用户管理模块 2.权限管理模块
1）系统具备授权管理、秘密保护功能，授予不同的操作员不同的级别与操作 管理权限。各部门、各级别管理人员可以通过网络访问管理系统进行相关信 息查询、管理。 2）系统管理人员可通过此模块对系统用户信息、权限进行管理。
水库水雨情自动测报系统方案
水库水雨情自动测报系统方案1. 引言水库水雨情自动测报系统是指利用现代化的传感器、数据采集装置和通信技术，实现对水库水位和降雨量的实时监测和自动报告的系统。
该系统可以提供准确的水库水情和雨情数据，为水库调度和洪水预警提供重要参考依据，促进水资源的科学管理和合理利用。
本文档旨在提供水库水雨情自动测报系统的设计方案，包括系统的整体架构、主要功能模块和工作流程，以及相关技术和设备的选择和配置。
2. 系统架构水库水雨情自动测报系统的整体架构如下图所示：graph TBA[传感器] --> B[数据采集装置]B --> C[数据存储与处理服务器]C --> D[报警与报表生成模块]•传感器：采用水位传感器和雨量传感器，实时监测水库水位和雨量数据。
•数据采集装置：负责接收传感器数据，并通过通信技术将数据传输到数据存储与处理服务器。
•数据存储与处理服务器：负责存储和管理水库水情和雨情数据，并对数据进行处理和分析，生成报表和报警信息。
•报警与报表生成模块：根据预先设定的阈值和规则，对水位和降雨量数据进行实时监测，一旦超过设定的阈值，系统将生成报警信息。
同时，系统可以根据需求生成水情和雨情报表。
3. 主要功能模块3.1. 传感器模块传感器模块负责实时监测水库水位和雨量数据，并将数据传输给数据采集装置。
常用的水位传感器包括压力传感器、浮子传感器和超声波传感器；常用的雨量传感器包括雨滴传感器和雨量杆。
3.2. 数据采集装置模块数据采集装置模块负责接收传感器模块传输的数据，并通过通信技术将数据传输给数据存储与处理服务器。
数据采集装置需要具备稳定可靠的通信功能，常用的通信技术包括以太网、无线通信和Modbus通信。
3.3. 数据存储与处理服务器模块数据存储与处理服务器模块负责存储和管理水库水情和雨情数据，并对数据进行处理和分析。
服务器应具备高性能的处理能力和稳定可靠的存储功能，并提供数据查询、计算和报表生成等功能。
水文自动监测系统运行管理及其应用
水文自动监测系统运行管理及其应用水文自动监测系统是一种用于监测水文信息的设备，它能够实时监测水文信息，包括水位、流速、水质等信息，并将监测到的数据传输到监测中心，为水利管理提供重要的参考依据。
水文自动监测系统的运行管理及其应用对于水利工作具有重要的意义。
1、设备维护管理水文自动监测系统包括各种传感器、数据采集设备、通讯设备等组成，为了保证系统能够正常运行，就需要对这些设备进行定期的维护管理。
定期对传感器进行校准和维护，检查数据采集设备和通讯设备是否正常运行，保证设备的正常工作。
2、数据质量管理水文自动监测系统生成的数据对于水利工作非常重要，因此需要对数据质量进行严格管理。
包括对数据的准确性、完整性等进行监测和评估，确保监测系统生成的数据是可靠的，并能够为水利管理提供有效的参考依据。
3、系统运行监测水文自动监测系统是长期运行的设备，需要对系统的运行状态进行监测。
包括对设备的开关机状态、数据传输状态等进行实时监测，及时发现并解决设备运行中的问题，保证系统能够长期稳定运行。
4、应急预案管理针对一些突发情况，如设备故障、数据传输异常等，需要建立完善的应急预案。
包括明确责任人、紧急联系方式、应急处理流程等，确保一旦发生问题能够第一时间进行应急处理，最大程度地减少损失。
二、水文自动监测系统的应用1、水资源调度水文自动监测系统可以实时监测水位、流速等水文信息，这些信息对于水资源的调度非常重要。
通过监测系统上报的数据，可以及时了解到各水库、河道的水情信息，帮助水利部门科学合理地进行水资源调度工作。
2、洪水预警水文自动监测系统可以实时监测降雨量、水位等信息，帮助提前预警洪水的发生。
一旦监测到水位超过安全水位或者降雨量达到预警指标，系统能够及时上报数据，并触发相应的预警信号，为防洪工作提供重要的支持。
3、水质监测水文自动监测系统也可以监测水质信息，包括水中各种物质的含量、PH值、浑浊度等。
这些数据对于水质监测和水环境保护非常重要，可以帮助及时发现水质问题，并采取相应的措施进行治理。
XX水库水情水雨情监测视频监控系统实施方案
XX水库水情水雨情监测视频监控系统实施方案一、项目背景XX水库是一个重要的水资源储备和调节工程，为了保障水库的安全运行和及时预警险情，需要建立一个水情水雨情监测视频监控系统。
该系统将通过摄像头实时监测水库的水情水雨情，及时预警水库的水位变化和降雨情况，为水库管理人员提供准确的信息和决策支持。
二、项目目标1.实现对水库水情水雨情的实时监测和预警；2.提供水库水位变化和降雨情况的历史记录，为分析和研判提供依据；3.提供远程监控和管控水库的能力，提高水库管理的效率和安全性。
三、系统架构1.摄像头摆放：在水库重要位置安装高清摄像头，确保覆盖水库的全面性。
2.视频采集设备：使用高性能视频采集设备将摄像头采集到的视频信号进行数字化并传输至服务器。
3.服务器：安装视频监控软件和存储系统，负责接收、存储和处理视频数据。
4.远程监控终端：配置供水库管理人员使用的远程监控终端，通过互联网连接到服务器，实时查看水情水雨情。
四、功能模块1.视频监控模块：实时监控水库水位和降雨情况，将摄像头采集到的视频信号传输到服务器并在远程监控终端上显示。
2.数据记录模块：定时记录水库水位和降雨情况的历史数据，方便后续分析和研判。
3.预警模块：设置水位和降雨预警阈值，一旦达到或超过阈值即发送预警信息给水库管理人员。
4.远程监控模块：通过远程监控终端，水库管理人员可以随时随地查看水情水雨情、查询历史记录和接收预警信息。
五、实施步骤1.系统需求分析：与水库管理人员充分沟通，了解系统需求和功能要求，制定详细的技术方案和设计文档。
2.系统设计与开发：按照需求分析的结果，进行系统设计和开发。
包括摄像头的布置、视频采集设备的选购安装、服务器的搭建和配置、远程监控终端的配置等。
3.系统测试与调试：完成系统的整体安装和配置后，进行系统测试和调试，保证系统的稳定性和准确性。
4.系统上线运行：在经过测试和调试验证后，将系统投入正式运行，对水库进行实时监控和数据记录。
水位水量监测系统技术要求
水位水量监测系统技术要求水位、水量监测系统是一种用于实时监测并记录水位和水量的设备。
它广泛应用于水利工程、水库、水文学研究和水资源管理领域。
在设计和开发水位、水量监测系统时，需要满足一些关键的技术要求，以确保系统可靠、准确地进行水位、水量测量并提供相关的数据。
首先，水位、水量监测系统应具有高精度和稳定性。
系统应能够准确测量水位并及时更新水位数据。
因为水位的变化可能非常快速，尤其是在山区、洪水时，系统必须能够在短时间内捕捉到水位的变化并进行准确的测量。
同时，系统应该能够稳定地工作，即使在恶劣的环境条件下也不会受到影响。
其次，水位、水量监测系统应具备可靠的数据传输功能。
系统应能够实时传输水位数据到中心服务器或数据中心，以供监测和分析。
传输通道可以使用有线或无线连接，但必须确保数据传输的稳定性和安全性。
第三，系统应该具备自动化和自动报警功能。
系统应能够根据用户设定的阈值进行自动报警，提醒用户及时采取行动。
报警功能可以通过短信、邮件或其他适合的通信方式实现。
第四，系统应具备可扩展性和兼容性。
随着科技的不断发展，新的监测技术和设备可能会出现，系统应具有良好的扩展性，以及与其他设备和系统的兼容性。
第五，系统应具备能耗低和可靠的电源供应。
由于水位、水量监测系统可能需要长时间连续工作，并部署在偏远的地区，系统的电源供应必须可靠且能耗低，以确保系统的稳定运行。
第六，系统应具备友好的用户界面和易于使用的操作方式。
水位、水量监测系统通常要由非专业人士操作，因此系统应具备简单易懂的用户界面和操作方式，以便用户轻松地掌握系统的使用。
最后，系统应具备数据存储和分析的功能。
水位、水量监测系统应能够长时间存储数据，并提供数据查询和分析功能，以方便用户对水位、水量变化的趋势和规律进行研究和分析。
综上所述，水位、水量监测系统要求具备高精度和稳定性、可靠的数据传输功能、自动化和自动报警功能、可扩展性和兼容性、能耗低和可靠的电源供应、友好的用户界面和易于使用的操作方式，以及数据存储和分析的功能。
智慧水库监测系统设计方案
智慧水库监测系统设计方案设计方案：智慧水库监测系统一、引言智慧水库监测系统是一种基于物联网和大数据技术的新一代水库监测系统。
通过对水库水位、溢流、泄洪、降雨等因素进行实时监测和数据分析，并结合预警系统，提供准确的水库监测和管理，从而有效防范水库事故和减少损失。
二、系统设计概述智慧水库监测系统主要包括以下几个模块：数据采集模块、数据传输模块、数据存储模块、数据分析模块和预警模块。
下面对每个模块进行详细阐述。
1. 数据采集模块数据采集模块负责采集水库的各种监测数据，包括水位、溢流、泄洪、降雨等数据。
可以使用传感器和监测设备进行实时监测，将采集到的数据通过通信网络传输到数据传输模块。
2. 数据传输模块数据传输模块将采集到的监测数据通过物联网或其他通信网络传输到数据存储模块。
可以使用无线通信技术，如LoRaWAN、NB-IoT等，实现数据的远程传输。
3. 数据存储模块数据存储模块负责对采集到的监测数据进行存储和管理。
可以使用云存储技术，将数据存储在云平台上，实现数据的分布式存储和备份。
同时，可以使用数据库技术，对数据进行索引和查询，方便后续的数据分析和预警。
4. 数据分析模块数据分析模块负责对存储的监测数据进行分析和处理。
可以使用数据挖掘和机器学习算法，对监测数据进行模式识别、异常检测和预测分析，提取水库运行状态和趋势，为水库管理人员提供决策支持。
5. 预警模块预警模块负责根据数据分析的结果，判断水库是否存在异常情况，并及时发送预警通知。
可以通过手机短信、邮件等方式发送预警信息，提醒管理人员采取相应的措施，确保水库安全运行。
三、系统特点和优势智慧水库监测系统具有以下几个特点和优势：1. 实时性：通过实时采集和传输数据，可以快速获取水库的实时状态，及时响应异常情况。
2. 精确性：采用高精度的传感器和监测设备，可以对水库各种参数进行精确监测，减少误差和偏差。
3. 自动化：系统可以自动进行数据采集、传输、存储、分析和预警，减少人力成本，提高工作效率。
中小型水库大坝安全自动监测系统解决方案
中小型水库大坝安全自动监测系统解决方案一、背景中小型水库大坝在灌溉、发电、防洪等方面起到重要作用，然而由于诸多因素的影响，如自然灾害、人为破坏等，水库大坝可能存在一定的安全隐患。
为了及时发现并防范潜在的安全问题，建立一个高效可靠的水库大坝安全监测系统显得至关重要。
二、系统架构1.监测仪器设备：包括水位测量仪器、渗流监测仪器、变形测量仪器、温度监测仪器等。
2.数据传输系统：将监测到的数据传输到数据处理中心。
3.数据处理中心：对接收到的数据进行分析处理，并根据预设的安全标准和算法进行实时监测和预警。
4.警报系统：当发现潜在的安全隐患时，及时向相关部门、人员发送警报信息。
5.远程监控与管理系统：允许用户通过互联网远程访问和管理该系统。
三、监测指标及仪器设备1.水位监测：通过使用超声波等测量技术的水位仪器进行监测，实时获取水位信息。
2.渗流监测：采用压力式和流速式渗流仪器，测量渗流量和温度，判断基础渗流以及溢流情况。
3.变形监测：使用测站、地面变形监测仪器，记录监测点的变形信息，分析判断大坝是否发生变形。
4.温度监测：通过温度传感器等仪器，实时监测水库大坝内部和周围环境温度变化，发现异常情况。
以上仪器设备需要定期进行校准和维护，以确保监测数据的准确性和可靠性。
四、数据传输与处理监测仪器设备采集到的数据会通过无线传输技术（如物联网技术）传输到数据处理中心。
数据传输系统需要具备高效、稳定的数据传输能力，同时保证数据的安全性和机密性。
数据处理中心是系统的核心，负责接收、储存、处理和分析监测数据，并根据预设的算法和安全标准进行实时监测和预警。
五、警报系统当监测数据异常或超出安全范围时，警报系统会自动发出警报信号，同时向相关部门、人员发送警报信息。
警报系统应具备可靠的报警功能，确保及时有效地向相关人员传递警报信息，以便采取紧急措施。
六、远程监控与管理系统七、总结中小型水库大坝安全自动监测系统可以实时监测水位、渗流、变形和温度等指标，及时发现潜在安全隐患，并通过警报系统向相关部门、人员发送警报信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
雷达水库水位监测GPRS远传系统
一、概述
我公司研发的“水位远程监控系统”，已广泛的应用于大坝、河流河道、水库、水力发电厂、环境水文、地下水水位、水池水位监测等。
该系统能够实时在线监测水库、河流的液位高度、雨量等参数。
系统采用集散式控制结构，通过高精度传感器及高敏感器件遥测水库水位及雨量信息。
经过计算机分析处理，通过GPRS模块把水位数据及工况传回监控中心实时监控。
供工程技术人员实时掌握水位动态，为决策提供依据。
二、设计原则
1) 适用性：由于客户现场要求特殊，要求考虑距离监控中心较远（70~80公里），尽量选取一种技术成熟、可靠性高的传输方案。
2) 实用性：功能强大、用户界面友好、报表、趋势图等功能齐全，日常维护简单方便。
在保证满足应用的同时，又要体现出GPRS网络系统的先进性，充分考虑网络应用的现状和未来发展趋势。
3) 灵活性和扩展性：根据未来应用的需求和变化，应具备充分的接入能力和可扩展性，我们采用一种标准化接口，如以后系统改造增加I/O接口组态方便容易，设点成本很低，包括以后带宽的扩展以及监控点移位的可扩展性，最大程度地减少对网络架构和现有设备的调整。
4) 兼容性和经济性：对于设备就绪以后，一定要考虑以后的扩展需要，并且能够最大限度地保证以后对现有资源的可用性和连续性，最大限度地降低网络系统的总体投资。
三、系统组成
系统只要有监控中心、通信网络、终端设备、测量设备、供电系统等组成。
1.监控中心：
主要硬件：服务器、客户端和GPRS数据传输模块。
主要软件：操作系统软件、数据库软件、水位监测系统软件、防火墙软件。
2.通信网络：中国移动公司GPRS网络。
3.终端设备：微功耗测控终端，（市电供电、太阳能供电、蓄电池供电可选）
4.测量设备：水位计或水位变送器（如雷达）
四、系统功能
1. 远程动态监测功能。
信息中心随时通过软件远程召测液位高度。
能把检测参数在相应画面和报表中显示出来，并根据需要对液位自动生成分析图表和报表，并分类进行存储，接受各种形式的查询。
2. 报警功能和事件。
一般汛期GPRS半小时采集一次液位数据，枯水期2小时采集一次液位数据，雨量期实现24小时全天候数据采集。
提供多种报警检查方式，支持传统声光报警、语音文件报警、支持操作人员报警机制。
当超过预警水位时计算机的屏幕上将有显示和蜂鸣器响起。
4. 大型数据库功能。
所有数据信息都会自动保存在中心服务器的大型数据库中，便于历史数据检索和数据分析。
5. 分析曲线。
根据数据库绘制实时曲线图和历史趋势曲线图，只需简单输入点名和选择相应参数。
6. 历史报表。
能根据需要按不同的时间周期如日、周、年、月等自动生成各种报表（如日报表;月报表等）。
对数据存储的时间范围间隔起始时间等可任意指定，也可根据时间来查询。
列表分析以表格的方式给出上述数据。
五、GPRS系统优势
1、安装简单方便。
GPRS用户可随意分布和移动自己的网络点，无须担心线路维护或有线在移机时导致的通讯中断。
建设新的点无需进行拉线，埋线等工作。
2、设备投资价格低。
3、通信资费便宜。
目前移动公司GPRS 资费包月费用是每月5元包30MB流量。
在GPRS网中，用户只需与网络建立一次连接，就可长时间的保持这种连
接，并只在传输数据时才占用信道并被计费，保持时不占用信道不计费。
这样，营业点即不用频繁建立连接，也不必支付传输间隙时的费用。
4、链路稳定可靠，永不掉线。
5、GPRS网络接入速度快，提供了与现有数据网的无缝连接。
6、覆盖较好，相比较很多无线数据网络（如电台），其网络覆盖是最好的。
7、接入时间短，分组交换接入时间缩短为少于1秒，能提供快速即时的连接。
8、支持IP协议和X.25协议以及VPN组网。
六、雷达液位计的工作原理和特点
雷达液位计是液位仪表的一种，主要用于测量液位或物位。
它的测量范围广泛，液体和固体位置监控都可使用，凭借其自身独特的优点，在工业生产领域有着广泛的应用。
雷达液位计是根据雷达的反射原理来进行设计的，雷达液位计在工作时会由探头部分发射出电磁波，电磁波到达液面后被反射回液位计探头，通过对雷达折返时间的计算，就可以得出液位计探头到液面之间的距离，从而获得液位测量数值。
雷达液位计可适应较强的复杂环境。
另外，雷达液位计的测量精度很高，能够帮助企业实现对液位的精确控制。
雷达液位计能够远传信号，实现系统联网监控。
雷达液位计的工作温度范围宽，能到零下40℃以下，零上80℃以上。
雷达液位计工作时应避开强电流、强电磁、高电压的干扰，且雷达液位计不适用于强烈振动工作环境。
雷达液位计在安装时应考虑其在盲区的可能性，当液位上升或下降到盲区后，雷达液位计就无法测量并获得液位数据，这一点应当在雷达液位计安装时
必须予以考虑，保证雷达液位计至少高于液位50公分。
雷达液位计不能测量有气泡及悬浮物的液位，在液面有较大的波动时对测量不利，使测量带来误差。
七、现场要求
1、水库就地显示单元处需提供AC220V或直流24V电源或者太阳能电源。
2、确保大坝上有手机通信信号。
3、每个水位测量发送端与接收端（主站）须使用移动SIM卡。
4、主控室需配置一台用于实实监测的计算机。
八、设备配置清单
系统设备清单如下。
