(机械制造行业)CMP化学机械抛光S的蜕与进
化学机械抛光CMP技术的发展应用及存在问题
化学机械抛光(CMP)技术的发展、应用及存在问题雷红 雒建斌 马俊杰(清华大学摩擦学国家重点实验室 北京 100084) 摘要:在亚微米半导体制造中,器件互连结构的平坦化正越来越广泛采用化学机械抛光(C MP)技术,这几乎是目前唯一的可以提供在整个硅圆晶片上全面平坦化的工艺技术。
本文综述了化学机械抛光的基本工作原理、发展状况及存在问题。
关键词:C MP 设备 研浆 平面化技术Advances and Problems on Chemical Mechanical PolishingLei Hong Luo Jianbin Ma J unjie(T he S tate K ey Lab oratery of T rib ology,Tsinghua University100084)Abstract:Chemical mechanical polishing(C MP)has become widely accepted for the planarization of device interconnect structures in deep submicron semiconductor manu facturing1At present,it is the only technique kn own to provide global planarization within the wh ole wafers1The progress and problem of C MP are reviewed in the paper1K eyw ords:CMP Equipment Slurry Planarization1 C MP的发展、应用随着半导体工业沿着摩尔定律的曲线急速下降,驱使加工工艺向着更高的电流密度、更高的时钟频率和更多的互联层转移。
由于器件尺寸的缩小、光学光刻设备焦深的减小,要求片子表面可接受的分辨率的平整度达到纳米级[1]。
CMP化学机械抛光 Slurry的蜕与进
CMP Slurry的蜕与进岳飞曾说：“阵而后战，兵法之常，运用之妙，存乎一心。
”意思是说，摆好阵势以后出战，这是打仗的常规，但运用的巧妙灵活，全在于善于思考。
正是凭此理念，岳飞打破了宋朝对辽、金作战讲究布阵而非灵活变通的通病，屡建战功。
如果把化学机械抛光(CMP，Chemical Mechanical Polishing)的全套工艺比作打仗用兵，那么CMP工艺中的耗材，特别是slurry的选择无疑是“运用之妙”的关键所在。
“越来越平”的IC制造2006年，托马斯•弗里德曼的专著《世界是平的》论述了世界的“平坦化”大趋势，迅速地把哥伦布苦心经营的理论“推到一边”。
对于IC制造来说，“平坦化”则源于上世纪80年代中期CMP技术的出现。
CMP工艺的基本原理是将待抛光的硅片在一定的下压力及slurry（由超细颗粒、化学氧化剂和液体介质组成的混合液）的存在下相对于一个抛光垫作旋转运动，借助磨粒的机械磨削及化学氧化剂的腐蚀作用来完成对工件表面材料的去除，并获得光洁表面（图1）。
1988年IBM开始将CMP工艺用于4M DRAM器件的制造，之后各种逻辑电路和存储器件以不同的发展规模走向CMP。
CMP将纳米粒子的研磨作用与氧化剂的化学作用有机地结合起来，满足了特征尺寸在0.35μm以下的全局平坦化要求。
目前，CMP技术已成为几乎公认的惟一的全局平坦化技术，其应用范围正日益扩大。
目前，CMP技术已经发展成以化学机械抛光机为主体，集在线检测、终点检测、清洗等技术于一体的CMP技术，是集成电路向微细化、多层化、薄型化、平坦化工艺发展的产物。
同时也是晶圆由200mm向300mm乃至更大直径过渡、提高生产率、降低制造成本、衬底全局平坦化所必需的工艺技术。
Slurry的发展与蜕变“CMP技术非常复杂，牵涉众多的设备、耗材、工艺等，可以说CMP本身代表了半导体产业的众多挑战。
”安集微电子的CEO王淑敏博士说，“主要的挑战是影响CMP工艺和制程的诸多变量，而且这些变量之间的关系错综复杂。
cmp 化学机械抛光 技术详解
cmp 化学机械抛光技术详解下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!CMP化学机械抛光技术详解一、引言在半导体制造和其他微电子设备制造中，CMP（化学机械抛光）技术是一种关键的工艺，它通过化学物质与机械磨擦的结合，可以对微电子器件表面进行高精度的平整化处理。
化学机械抛光(CMP)技术的发展、应用及存在问题
来 ，Ｃ Ｐ发 展迅猛 ，在 过去三 年中 ，化学 机械抛 光设 Ｍ
备 的需 求量 已增长 了三倍 ，并且 在今后 的几年 内 ，预 计 Ｃ 设 备 市 场仍 将 以 ６ ％ 的增 长 幅 度 上 升 。Ｃ Ｐ ＭＰ ｏ Ｍ 技术 成为最好 也是唯一 的可 以提 供在整个 硅圆 晶片上 全面平坦化 的工艺技术 ，Ｃ Ｐ技术 的进 步 已直接 影 响 Ｍ 着集 成 电路 技术的发展 。 ＣＰ Ｍ 的研 究 开 发 工 作 已从 以美 国 为 主 的联 合 体 ＳＭ ＴＣ Ｅ Ａ Ｅ Ｈ发 展 到 全球 ，如 欧 洲 联 合 体 Ｊ ＳＩ Ｅ ｓ，法 国 研究公 司 Ｌ ｆ 和 ｃ Ⅱ’ 国 Ｆａｎｏ ｒ 究 所等 ｜ ， Ｅ ｔ Ｎ ，德 ｒ ｈｆ 研 ｕ ｅ ７ ｊ 日本和亚洲 其它 国家和地 区如韩 国 、台湾等也在 加速 研究 与开发 ，并 呈现 出高竞争势 头 。并且研 究从 居主 导地位 的半 导体大公 司厂家 的工 艺开发 实验室正 扩展 到设 备和材料 供应厂 家的生 产发 展实验 室。 Ｃ Ｐ技术 的应用也将 从半导 体工业 中的层间介 质 Ｍ （ Ｄ ，绝 缘 体 ，导 体 ，镶 嵌 金 属 ｗ、Ａ 、Ｃ 、Ａ ， Ｉ ） Ｌ Ｊ ｕ ｕ 多晶硅 ，硅 氧化 物沟道 等的平面化 ［ ，拓展 到薄膜 存 贮磁 盘 ，微 电子机 械系统 （ Ｍ ） ＭＦ Ｓ ，陶 瓷 ，磁 头 ，机 械磨 具 ，精密 阀 门，光学玻 璃 ，金 属材料 等表面 加工

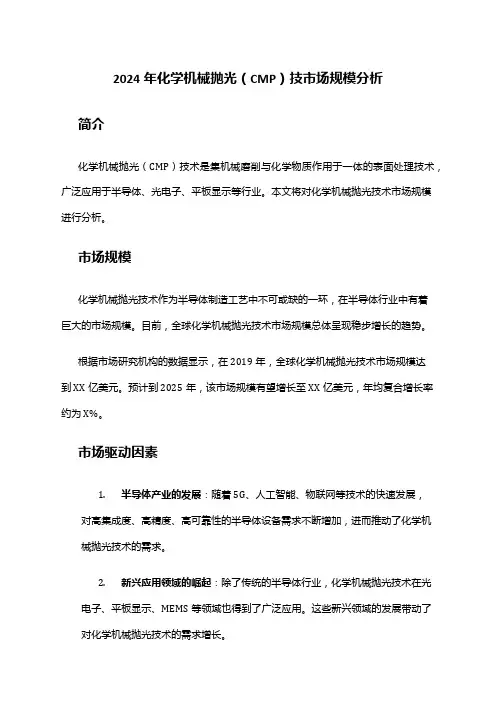

2024年化学机械抛光(CMP)技市场规模分析
2024年化学机械抛光（CMP）技市场规模分析简介化学机械抛光（CMP）技术是集机械磨削与化学物质作用于一体的表面处理技术，广泛应用于半导体、光电子、平板显示等行业。
本文将对化学机械抛光技术市场规模进行分析。
市场规模化学机械抛光技术作为半导体制造工艺中不可或缺的一环，在半导体行业中有着巨大的市场规模。
目前，全球化学机械抛光技术市场规模总体呈现稳步增长的趋势。
根据市场研究机构的数据显示，在2019年，全球化学机械抛光技术市场规模达到XX亿美元。
预计到2025年，该市场规模有望增长至XX亿美元，年均复合增长率约为X%。
市场驱动因素1.半导体产业的发展：随着5G、人工智能、物联网等技术的快速发展，对高集成度、高精度、高可靠性的半导体设备需求不断增加，进而推动了化学机械抛光技术的需求。
2.新兴应用领域的崛起：除了传统的半导体行业，化学机械抛光技术在光电子、平板显示、MEMS等领域也得到了广泛应用。
这些新兴领域的发展带动了对化学机械抛光技术的需求增长。
3.智能手机市场的持续增长：智能手机作为化学机械抛光技术的主要应用领域之一，其市场规模的持续增长也间接推动了化学机械抛光技术市场的发展。
市场挑战1.成本压力加大：化学机械抛光技术对设备、耗材以及人力成本的需求较高，随着市场竞争的加剧，企业面临着降低成本的压力。
2.技术创新的需求：随着行业技术的不断进步和应用领域的拓展，市场对更高性能、更高效率、更环保的化学机械抛光技术有着更高的要求。
企业需要进行技术创新，以满足市场需求。
3.市场竞争加剧：随着国内外企业对化学机械抛光技术市场的投入增加，市场竞争日趋激烈。
企业需要提升产品品质和竞争力，以保持市场份额。
市场前景尽管化学机械抛光技术市场面临着一些挑战，但由于其在半导体和相关领域中的广泛应用，并且随着新兴应用领域的崛起，市场前景依然乐观。
未来，化学机械抛光技术将更加注重技术创新，提高抛光效果和效率，降低成本，并且在环保可持续发展方面加强自身。
cmp化学机械抛光用途
cmp化学机械抛光用途CMP(Chemical Mechanical Polishing)化学机械抛光是一种先进的表面加工技术，广泛应用于半导体制造及其他高科技领域。
它通过使用化学溶液与机械研磨相结合的方式，能够实现对材料表面的高效平整化和去除缺陷的目的。
CMP技术在半导体制造、光电器件制造、玻璃加工、陶瓷工艺等领域有着重要的应用，下面将分别介绍其具体用途。
在半导体制造方面，CMP技术广泛应用于晶片的平坦化和平整化过程。
随着集成电路的高度集成和微细化，晶片表面的缺陷对器件性能产生的影响越来越大。
通过CMP技术可以将晶片表面的纹理化、氧化物和金属膜的不平整性等缺陷去除，使晶片表面获得更加平坦、光滑的状态。
这对于提高晶片的可靠性和电子器件的性能有着重要意义。
在光电器件制造中，CMP技术主要应用于光纤的制备过程中。
光纤作为一种非常重要的光学器件，其表面的平整性和透明度对其传输性能有着关键影响。
通过CMP技术可以去除光纤表面的凹凸不平、微裂纹等缺陷，使光纤表面的粗糙度和表面光洁度得到一定程度的提高，从而提高光纤的传输效率和质量。
在玻璃加工行业中，CMP技术被广泛应用于高精度玻璃零件的加工和修磨过程中。
在光学玻璃、平板显示器、光学镜片等玻璃材料的加工过程中，CMP技术可以实现对玻璃表面的平整化、去除划痕和破损等缺陷，使玻璃表面获得更加平坦、透明的状态。
此外，CMP技术还可以应用于玻璃的抛光和光学薄膜的制备等工艺中，为高精度光学器件的制造提供技术支持。
在陶瓷领域，特别是高性能陶瓷的制备过程中，CMP技术也被广泛应用。
高性能陶瓷往往具有高硬度、高抗磨损性和高温稳定性等优良性能，但其制备过程中易出现表面缺陷。
CMP技术可以去除陶瓷材料表面的微裂纹、凹坑、毛刺等缺陷，使陶瓷表面得到一定程度的平整和修磨。
这对于提高陶瓷材料的机械性能、增强材料的耐磨性和延长材料的使用寿命具有重要意义。
总之，CMP化学机械抛光技术在半导体制造、光电器件制造、玻璃加工、陶瓷工艺等领域具有重要的应用。
氮化镓cmp化学机械抛光_概述说明以及解释
氮化镓cmp化学机械抛光概述说明以及解释1. 引言1.1 概述氮化镓CMP化学机械抛光是一种常用于半导体制造过程中的表面处理技术，可以实现对氮化镓材料表面的平整化和清洁化。
随着氮化镓半导体器件在日常生活和工业应用中的广泛应用，对氮化镓CMP的研究与发展也日益重要。
本文旨在系统地介绍氮化镓CMP技术的基本原理、关键参数以及影响因素。
通过对近期研究进展的归纳与分析，总结出氮化镓CMP在半导体制造中的应用领域以及优化策略和挑战。
此外，还将探讨近期改进和创新对该方法进行了哪些改善，并提供了针对未来研究方向和工业应用前景的建议。
1.2 文章结构本文共分为五个部分。
第一部分是引言部分，在这一部分我们将概述文章所涵盖内容以及列举文中各个小节目录作简要说明。
第二部分将详细介绍氮化镓CMP技术的基本原理、关键参数以及影响因素。
首先会对化学机械抛光技术进行概述，然后重点讨论氮化镓CMP的基本原理以及CMP过程中的关键参数。
第三部分将探讨氮化镓CMP在半导体制造中的应用以及工艺优化策略和挑战。
我们将详细介绍氮化镓CMP在半导体制造中的具体应用领域，并对优化策略和挑战进行深入讨论。
此外，还会总结近期研究对氮化镓CMP方法进行的改进与创新。
第四部分将介绍氮化镓CMP实验方法和步骤，并对所使用的设备和材料进行简单介绍。
我们还会详细解释实验流程和步骤，并给出实验结果及数据分析方法。
最后一部分是结论与展望，在这一部分我们将对全文内容进行总结，回顾所得到的研究成果，并提出对未来氮化镓CMP研究方向和工业应用前景的建议与展望。
1.3 目的本文旨在提供一份系统、全面且准确地关于氮化镓CMP技术的文章，以满足读者对该技术原理、应用和发展的需求。
通过深入地研究和分析，本文希望能够促进氮化镓CMP技术在半导体制造领域的应用，并为未来的研究方向和工业应用提供有效的指导和展望。
2. 氮化镓CMP化学机械抛光的原理2.1 化学机械抛光技术概述化学机械抛光（Chemical Mechanical Polishing，简称CMP）技术是一种通过在制造过程中对材料表面进行仿佛研磨和化学反应的综合处理方法。
2024年化学机械抛光(CMP)技市场需求分析
2024年化学机械抛光（CMP）技市场需求分析简介化学机械抛光（Chemical Mechanical Polishing，CMP）技术是一种用于平面化和平滑化硅片表面的关键工艺。
CMP技术在集成电路制造和光伏产业中得到广泛应用。
本文将对CMP技术的市场需求进行分析，包括市场规模、增长趋势、应用领域以及驱动市场需求的因素。
市场规模及增长趋势•CMP技术市场规模逐年增长，主要受到半导体和光伏产业的推动。
据市场研究公司统计，2020年CMP市场规模达到XX亿美元，预计到2025年将增至XX亿美元，年复合增长率为X%。
•随着半导体行业的快速发展，CMP技术在晶圆制造过程中的应用不断扩大。
CMP技术能够实现提高晶圆表面平整度和光洁度的需求，使得其在半导体制造中的市场需求持续增长。
•光伏产业作为另一个重要的驱动因素，CMP技术在光伏硅片制造中的应用也呈增长趋势。
随着光伏产业的不断发展，CMP技术在提高太阳能电池转换效率、增加光伏电池产量方面发挥着重要作用，因此CMP技术市场需求也在不断增加。
应用领域CMP技术在半导体和光伏产业中有广泛的应用领域。
半导体领域CMP技术在半导体领域主要应用于以下方面： 1. 晶圆平坦化：CMP技术能够将晶圆表面的凸起和凹陷平坦化，提高晶圆表面的平整度，以满足微电子器件制造的需求。
2. 金属和介电体交互层的制备：CMP技术可用于制备半导体芯片中金属和介电层之间的交互层。
通过控制CMP过程中的材料去除速率，可以实现不同材料层的精确控制。
3. 纳米结构形成：CMP技术可以用于制备半导体器件中的纳米结构，如纳米通道、纳米线等。
光伏领域CMP技术在光伏领域主要应用于以下方面： 1. 光伏硅片制备：CMP技术能够提高光伏硅片表面的平整度和光洁度，从而提高光伏电池的转换效率。
2. 波导和光子晶体器件制造：CMP技术可用于制备光伏器件中的波导和光子晶体器件，提高器件的性能和可靠性。
驱动市场需求的因素CMP技术市场需求的增长主要受到以下因素的驱动：半导体行业发展半导体行业作为CMP技术的主要应用领域之一，其快速发展对CMP技术市场需求产生了重要影响。
cmp化学机械抛光 极限精度
cmp化学机械抛光极限精度CMP（Chemical Mechanical Polishing）化学机械抛光是一种用于半导体制造和微电子工艺中的关键工艺步骤。
它通过同时利用化学溶液和机械磨擦的方式，将材料表面的不平坦部分去除，从而达到极限精度的要求。
CMP技术的出现，是为了解决半导体制造过程中的平坦化问题。
在芯片制造过程中，各个层次的材料需要被平坦化，以便进行下一步的工艺步骤。
而CMP技术正是通过化学作用和机械磨擦的方式，将表面不平坦的部分去除，使得材料表面变得平坦。
在CMP过程中，主要有三个关键组成部分：研磨液、研磨盘和衬底。
研磨液是一种含有化学溶液的液体，通过与衬底表面的材料发生化学反应，去除表面不平坦的部分。
研磨盘则是用于提供机械磨擦力的工具，通过与衬底接触并施加压力，实现磨擦作用。
而衬底则是待处理的材料，通过与研磨液和研磨盘的作用，使得其表面变得平坦。
在CMP过程中，有几个关键参数需要控制，以保证最终获得极限精度。
首先是研磨液的选择和配方。
不同的材料需要使用不同的研磨液，并且需要根据具体的工艺要求进行配方。
其次是研磨盘的选择和调节。
不同的材料需要使用不同硬度和粗糙度的研磨盘，并且需要根据具体的工艺要求进行调节。
最后是CMP过程中的压力和速度控制。
压力和速度的控制直接影响CMP过程中的磨擦力和化学反应速率，从而影响最终的抛光效果。
CMP化学机械抛光技术在半导体制造和微电子工艺中有着广泛的应用。
首先，在芯片制造过程中，CMP技术可以用于平坦化各个层次的材料，使得芯片的电路结构更加精确和稳定。
其次，在光刻工艺中，CMP技术可以用于去除光刻胶残留物，使得光刻图案更加清晰和精确。
此外，在封装工艺中，CMP技术可以用于平坦化封装层，提高封装层与芯片之间的接触性能。
然而，CMP化学机械抛光技术也存在一些挑战和限制。
首先是对材料选择的限制。
由于不同材料对应不同的化学反应和机械性质，因此在使用CMP技术时需要根据具体材料进行选择。
2024年CMP抛光机市场环境分析
2024年CMP抛光机市场环境分析1. 市场概述CMP抛光机（Chemical Mechanical Polishing）是一种用于芯片制造中平坦化表面的关键设备。
它结合化学反应和机械力量，有效去除表面残留、减小表面粗糙度，提高芯片制造的精密度和产品质量。
CMP抛光机市场由于其在半导体、光电子和光纤通信等领域的广泛应用，正呈现出快速增长的趋势。
2. 市场规模及增长趋势据行业研究机构的数据显示，CMP抛光机市场的规模在过去几年内呈现稳步增长。
主要驱动因素包括全球硅片制造行业的迅速发展以及芯片制造工艺的不断进步。
根据预测，CMP抛光机市场的年复合增长率预计将达到X％，市场规模有望在未来几年内突破X亿美元。
3. 市场竞争格局目前，CMP抛光机市场竞争激烈，主要厂商包括LAM Research、应用材料（Applied Materials）、易迅科技（ECE）等。
这些厂商在技术研发、产品功能和服务方面都具有一定优势，并致力于提升产品的性能和稳定性，以满足市场需求。
4. 市场驱动因素4.1 技术进步：CMP抛光技术在芯片制造中的应用越来越广泛，不断的技术改进推动了CMP抛光机的市场需求。
4.2 芯片制造工艺的改善：随着芯片制造工艺的不断优化，对CMP抛光机的需求也在增加。
高精度、高速度和高稳定性是市场对CMP抛光机的主要要求。
4.3 市场需求扩大：半导体、光电子和光纤通信等领域对高性能CMP抛光机的需求不断增加，推动了市场的发展。
5. 市场挑战5.1 市场竞争激烈：市场上存在许多厂商提供CMP抛光机，并且竞争日益激烈，厂商之间的竞争压力持续增大。
5.2 高成本：CMP抛光机的研发和制造成本较高，这也限制了其在中小型企业中的普及。
5.3 技术壁垒：CMP抛光机的核心技术相对复杂，研发和生产过程较为困难，这对于刚进入市场的新厂商来说是一个挑战。
6. 市场前景与发展趋势CMP抛光机市场前景广阔，有以下几点发展趋势：6.1 高性能：随着芯片制造工艺的不断进步，市场对高性能CMP抛光机的需求将继续增长。
化学机械抛光技术的原理及应用
化学机械抛光技术的原理及应用化学机械抛光技术（Chemical Mechanical Polishing，简称CMP），是一种兼具物理与化学原理的半导体制造工艺。
它使用了化学反应和机械磨擦相结合的方式，以达到在硅片表面形成平整、精细的表面结构的目的。
近年来，随着芯片制造工业的不断发展，化学机械抛光技术已经成为半导体光刻制程中必要的工艺步骤。
一、原理化学机械抛光技术的原理就是先将磨料和化学药品混合在一起，形成一定浓度的溶液，然后将此溶液涂布到芯片表面进行加工。
当芯片与磨料及化学药品溶液接触后，化学药品将会发生化学反应，改变硅片表面的化学性质，使其发生软化，从而有利于磨料的附着。
同时，磨料的有序分布可以起到增大切削速率的作用。
这种工艺使用的磨巧通常是硬化颗粒状的氧化铝或硅石，其径数大约在50微米左右。
在施加机械力的情况下，这些颗粒会像刀片一样切削硅片表面，起到去除芯片表面不平整结构的作用。
在这个过程中，通过加入一些稳定镜面表面的化学药剂，同时控制磨擦力和磨料大小，可以使得抛光表面形成高质量的精细图案。
二、应用CMP 技术在半导体制造过程中，主要起到了以下五方面的作用：1. 通过将芯片表面变得平整，可以避免由于局部结构过高而产生的散射现象。
这在半导体射频器件制造过程中尤其显著，因为在射频器件中，即使极小的表面误差也可能会导致性能下降。
2. 加工抛光可以去除杂质，避免在后续加工过程中导致不必要的错误。
3. 因为半导体表面物质的颗粒试剂是微小的，所以它们之间的摩擦力往往很强。
通过 CMP 技术，可以让它们表面变得较为光滑，降低其表面能，减小其之间摩擦力，提高运动时的流畅度。
4. 由于 CMP 可以加工各种硬度的材料，因此它可以用于各种材料的制程步骤，如碳化硅、钨等高熔点材料。
这种方法相对于机械加工可以省略多道步骤，从而实现一系列化学加工和机械加工的一体化。
5. CMP 技术可以有效地平整硅片表面，使得不同的电路之间板面间距更小。
cmp（化学机械抛光）技术发展优势及应用【最新】
CMP(化学机械抛光)技术发展优势及应用CMP-化学机械抛光技术它利用了磨损中的“软磨硬”原理，即用较软的材料来进行抛光以实现高质量的表面抛光。
在一定压力及抛光浆料存在下，被抛光工件相对于抛光垫作相对运动，借助于纳米粒子的研磨作用与氧化剂的腐蚀作用之间的有机结合，在被研磨的工件表面形成光洁表面151. CMP 技术最广泛的应用是在集成电路(IC)和超大规模集成电路中(ULSI)对基体材料硅晶片的抛光。
而国际上普遍认为，器件特征尺寸在0.35 5m以下时，必须进行全局平面化以保证光刻影像传递的精确度和分辨率，而CMP是目前几乎唯一的可以提供全局平面化的技术。
其中化学机械抛光浆料是关键因素之一。
抛光磨料的种类、物理化学性质、粒径大小、颗粒分散度及稳定性等均与抛光效果紧密相关。
此外，抛光垫的属性(如材料、平整度等)也极大地影响了化学机械抛光的效果.随着半导体行业的发展，2003年，全球CMP抛光浆料市场已发展至4.06亿美元.但国际上CMP抛光浆料的制备基本属于商业机密，不对外公布。
1化学机械抛光作用机制CMP作用机理目前还没有完整的从微观角度的理沦解释。
但从宏观上来说，可以解释如下:将旋转的被抛光晶片压在与其同方向旋转的弹性抛光垫上，而抛光浆料在晶片与底板之间连续流动。
上下盘高速反向运转，被抛光晶片表面的反应产物被不断地剥离，新抛光浆料补充进来，反应产物随抛光浆料带走。
新裸露的品片平面又发生化学反应，产物再被剥离下来而循环往复，在衬底、磨粒和化学反应剂的联合作用下，形成超精表面，要获得品质好的抛光片，必须使抛光过程中的化学腐蚀作用与机械磨削作用达到一种平衡。
如果化学腐蚀作用大于机械抛光作用，则会在抛光片表面产生腐蚀坑、桔皮状波纹;反之，机械抛光作用大于化学腐蚀作用则表面产生高损伤层.为了进一步了解CMP作用的本质，近年来国内外有很多关于CMP作用微观机理的研究.清华人学王亮亮、路新春的研究表明:CMP中主要是低频、大波长的表面起伏被逐渐消除，而小尺度上的粗糙度并未得到显著改善;当颗粒直径在10^-25 nm的范围时，粒径和粗糙度不存在单调的增减关系;桔皮的产生主要是抛光浆料中碱浓度过高所致。
2024年CMP材料市场前景分析
2024年CMP材料市场前景分析引言CMP（Chemical Mechanical Polishing）是一种用于平坦化材料表面的关键工艺，被广泛应用于半导体制造和集成电路行业。
随着半导体技术的不断发展，CMP材料市场正迎来新的机遇和挑战。
本文将对CMP材料市场的前景进行分析，并探讨其发展趋势。
市场概述CMP材料是一种复合材料，通常由磨粒、添加剂和稳定剂组成。
它在半导体制造过程中起到了平坦化、去除污染物和改善表面质量的作用。
目前，半导体制造业正处于快速发展阶段，对高品质的CMP材料需求量不断增加，推动了市场的发展。
市场驱动因素1. 半导体产业的增长半导体广泛应用于电子设备、通信设备等领域，随着物联网、5G等技术的快速发展，对半导体产品需求量持续增长。
这将带动CMP材料市场的发展，因为CMP是半导体制造过程中不可或缺的工艺。
2. 新兴应用领域的需求增加CMP材料不仅应用于传统的半导体制造，还被广泛运用于LED、太阳能电池等新兴领域。
随着这些新兴应用领域的快速发展，对高品质、高性能CMP材料的需求也在增加。
3. CMP技术的不断进步随着半导体制造工艺的不断创新，对CMP技术的要求也不断提高。
新的材料、新的工艺对CMP材料的性能提出了更高的要求，这为市场提供了新的机会。
市场挑战1. 市场竞争激烈CMP材料市场存在着较为激烈的竞争，主要来自国内外各类厂商。
技术、品质和价格成为竞争的主要因素，企业需要不断提高自身竞争力，才能在市场中脱颖而出。
2. 环境法规的压力CMP材料的制造和使用过程中会产生一些污染物，对环境带来一定压力。
环境法规的日益严格，要求企业进行绿色化改造，以减少对环境的影响。
这对市场的发展提出了新的要求和挑战。
发展趋势1. CMP材料的高性能化随着半导体制造工艺的不断进步，对CMP材料的性能要求越来越高。
未来的发展趋势将是追求更高的磨削速度、更好的表面质量和更低的杂质含量。
2. 绿色环保的发展方向环保已成为各行各业的发展趋势，CMP材料市场也不例外。
2024年化学机械抛光(CMP)技市场调查报告
2024年化学机械抛光（CMP）技市场调查报告1. 简介化学机械抛光（Chemical Mechanical Polishing，简称CMP）是一种常用于半导体制造过程中的超精密加工技术。
该技术结合了化学溶液和机械摩擦的作用，有效地去除材料表面的微米或纳米级缺陷，以获得高质量的平整表面。
2. 市场规模根据市场调查数据显示，CMP技术在半导体制造行业中有着广泛的应用。
随着半导体行业的发展和需求的增长，CMP市场规模也在不断扩大。
预计到2025年，CMP 技术市场的价值将超过100亿美元。
3. 市场驱动因素CMP技术在半导体行业中的应用越来越广泛，主要得益于以下几个市场驱动因素：3.1 半导体产业的发展随着消费电子产品市场的扩大，半导体产业也得到了快速发展。
半导体元件的制造需要高精度和高质量的表面处理，而CMP技术正是满足这一需求的最佳选择。
3.2 新一代芯片设计新一代芯片的设计越来越复杂，要求更高的制造工艺。
CMP技术能够提供优质的平整表面，有助于实现更高的芯片集成度和性能。
3.3 纳米技术的应用纳米技术的快速发展推动了CMP技术的需求。
纳米级的尺寸要求对制造工艺的精度和控制能力提出了更高的要求，CMP技术在这一领域的优势得到了充分发挥。
4. 市场竞争CMP技术市场竞争激烈，主要供应商包括：•Applied Materials•Cabot Microelectronics Corporation•Ebara Corporation•Dow Chemical Company•3M Company这些公司通过不断的技术创新和产品改进来提高市场份额。
5. 市场前景与机会CMP技术市场前景广阔，未来几年预计将保持稳定增长。
随着新兴技术的发展，如人工智能、物联网和汽车电子等领域的快速增长，CMP技术将得到进一步的推动和应用。
目前，CMP技术仍然存在一些挑战，如成本高、工艺复杂等问题，但随着技术的进步和市场需求的增长，这些挑战也将逐渐得到解决。
化学机械抛光加工原理
化学机械抛光加工原理一、引言化学机械抛光加工（Chemical Mechanical Polishing，简称CMP）是一种在半导体制造和微电子技术中广泛应用的表面处理技术。
它通过在材料表面施加化学反应和机械力量的共同作用，使表面获得高度光洁度和平整度。
本文将详细介绍化学机械抛光加工的原理及其工作过程。
二、原理介绍化学机械抛光加工是一种复杂的物理化学过程，其基本原理可以概括为“化学反应与机械磨擦相结合”。
在CMP过程中，首先通过化学反应使材料表面形成一层可溶性物质，然后通过机械力量将这层可溶性物质从表面去除，从而实现材料表面的平整和光洁。
三、工作过程1. 表面润湿在CMP过程中，首先需要将研磨液润湿在抛光头和材料表面上。
研磨液由氧化剂、腐蚀剂、抛光剂等组成，可以改变材料表面的化学性质，使其与抛光头有较好的接触。
润湿作用有助于研磨液在表面形成均匀的膜层，为后续的化学反应和机械磨擦提供条件。
2. 化学反应在表面润湿后，研磨液中的腐蚀剂和氧化剂开始与材料表面发生化学反应。
腐蚀剂可以溶解材料表面的氧化物，而氧化剂则可以在表面形成一层可溶性的化合物。
通过这些化学反应，可以改变材料表面的形态和化学组成，为后续的机械磨擦提供条件。
3. 机械磨擦化学反应后，研磨液中的抛光剂开始发挥作用。
抛光剂由硬质颗粒组成，它们可以在研磨液的作用下与材料表面发生机械磨擦。
通过机械磨擦，可将材料表面的不均匀部分去除，使表面变得平整。
同时，抛光剂还可以填充表面微小的凸起部分，进一步提高表面的光洁度。
4. 清洗和检测在完成机械磨擦后，需要对材料表面进行清洗，去除残留的研磨液和颗粒。
清洗过程通常采用超纯水或化学试剂进行，以确保表面的干净和纯净。
清洗后，可以使用表面分析仪器对材料表面进行检测，评估抛光效果，并进行质量控制。
四、优点与应用化学机械抛光加工具有以下优点：1. 可实现高度光洁度和平整度的表面。
2. 可对不同材料进行抛光加工，包括金属、半导体、玻璃等。
化学机械抛光(CMP)技术、设备及投资概况
化学机械抛光（CMP）技术、 设备及投资概况
Overview of CMP technology, equipment and investment
作者/李丹 赛迪顾问 集成电路产业研究中心高级分析师 （北京 100048）
摘要：分析了CMP设备技术、设备供应商及投资要点。 关键词：CMP；设备；投资
1.2 CMP抛光工艺技术原理 CMP从概念上很简单，但纳米级CMP其实是一项
很复杂的工艺。在晶圆表面堆叠的不同薄膜各自具有 不同的硬度，需以不同的速率进行研磨。这可能会导 致“凹陷”现象，也就是较软的部分会凹到较硬材料 的平面之下。区别于传统的纯机械或纯化学的抛光方 法，CMP通过化学的和机械的综合作用，最大程度减 少较硬材料与较软材料在材料去除速率上的差异，也 有效避免了由单纯机械抛光造成的表面损伤和由单纯 化学抛光易造成的抛光速度慢、表面平整度和抛光一 致性差等缺点。
2017年11月21日上午， 由电科装备45所研发的 国产首台200 mm CMP商用机通过了严格的万片马 拉松式测试，启程发往中芯国际(天津)公司进行上线 验证。这意味着电科装备45所的设备得到了用户的认 可，产品从中低端迈向了高端，也标志着电科装备向 着实现集成电路核心装备自主可控，担起大国重器的 责任迈出了重要的一步。杭州众德是新成立的一家公 司，由中电科45所中的CMP技术专家创业建立。 2.5 盛美半导体
荏原在欧洲、日本等全球的研发团队继续推动最 先进的应用程序定位于行业生产和新技术要求的前 沿。除了MEMS / SOI /磁介质行业的挑战外，荏原 的高通量F-REX系列CMP系统正在运行当今最严苛的 应用，如用于IC制造的氧化物、ILD、STI、钨和铜。 它们具有出色的可靠性，性能超过250小时MTBF。 适用于200和300 mm晶圆直径的F-REX200和 F-REX300SII平台分别提供最先进的设计和性能，以 满足最先进的器件制造需求。它们提供面向用户的系 统配置，旨在实现最大吞吐量和所有干燥/干燥晶圆处 理功能。F-REX200工具代表了适用于200 mm晶圆的 最新CMP技术（也可用150 mm）。它采用了EB原专 利的干进干出晶圆处理技术。清洁模块集成在CMP工 具内，从而将干晶片输送到后续工艺中。F-REX200 系统配备2个压板，每个压板1个头和4个清洁站，可 选配4个盒式SMIF兼容装载端口和CIM主机通信。其
cmp化学机械抛光 极限精度
cmp化学机械抛光极限精度（原创实用版）目录1.化学机械抛光（CMP）简介2.CMP 的极限精度3.CMP 技术的发展前景正文一、化学机械抛光（CMP）简介化学机械抛光（Chemical Mechanical Polishing，简称 CMP）是一种在半导体制造过程中用于平滑和抛光硅片的先进技术。
CMP 技术通过化学腐蚀和机械研磨的共同作用，能够实现对硅片表面的高精度抛光，从而满足集成电路对表面平整度的严苛要求。
二、CMP 的极限精度CMP 技术的极限精度是指该技术能够实现的最高表面平整度。
在实际应用中，CMP 的极限精度受到多种因素的影响，包括抛光液的成分、抛光垫的材质和硬度、抛光过程中产生的热量等。
随着半导体工艺的不断发展，对 CMP 技术的极限精度要求也越来越高。
目前，CMP 技术已经能够实现纳米级别的极限精度，满足了最先进的集成电路制造需求。
然而，随着制程技术的进一步发展，CMP 技术需要继续提高其极限精度，以满足未来半导体产业的发展需求。
三、CMP 技术的发展前景CMP 技术作为半导体制造领域的关键技术之一，其发展前景十分广阔。
未来，CMP 技术将继续向更高精度、更高效率和更环保的方向发展。
首先，随着集成电路制程技术的不断演进，对 CMP 技术的极限精度要求将不断提高。
因此，研究人员需要不断优化抛光液、抛光垫等关键材料，以提高 CMP 技术的极限精度。
其次，CMP 技术的效率也是未来发展的重要方向。
通过改进抛光工艺、提高抛光液的利用率等方式，可以提高 CMP 技术的抛光效率，降低生产成本。
最后，环保是 CMP 技术发展的重要趋势。
在抛光过程中产生的废液、废气等污染物需要得到妥善处理，以减少对环境的影响。
因此，研发更环保的 CMP 技术将成为未来的重要发展方向。
总之，CMP 技术在半导体制造领域具有举足轻重的地位。
CMP化学机械抛光Slurry的蜕与进(DOC 6页)
CMP化学机械抛光Slurry的蜕与进(DOC 6页)CMP Slurry的蜕与进岳飞曾说：“阵而后战，兵法之常，运用之妙，存乎一心。
”意思是说，摆好阵势以后出战，这是打仗的常规，但运用的巧妙灵活，全在于善于思考。
正是凭此理念，岳飞打破了宋朝对辽、金作战讲究布阵而非灵活变通的通病，屡建战功。
如果把化学机械抛光(CMP，Chemical Mechanical Polishing)的全套工艺比作打仗用兵，那么CMP工艺中的耗材，特别是slurry的选择无疑是“运用之妙”的关键所在。
“越来越平”的IC制造2006年，托马斯•弗里德曼的专著《世界是平的》论述了世界的“平坦化”大趋势，迅速地把哥伦布苦心经营的理论“推到一边”。
对于IC制造来说，“平坦化”则源于上世纪80年代中期CMP技术的出现。
CMP工艺的基本原理是将待抛光的硅片在一定的下压力及slurry（由超细颗粒、化学氧化剂和液体介质组成的混合液）的存在下相对于一个抛光垫作旋转运动，借助磨粒的机械磨削及化学氧化剂的腐蚀作用来完成对工件表面材料的去除，并获得光洁表面（图1）。
1988年IBM开始将CMP工艺用于4M DRAM器件的制造，之后各种逻辑电路和存储器件以不同的发展规模走向CMP。
CMP将纳米粒子的研磨作用与氧化剂的化学作用有机地结合起来，满足了特征尺寸在0.35μm以下的全局平坦化要求。
目前，CMP技术已成为几乎公认的惟一的全局平坦化技术，其应用范围正日益扩大。
目前，CMP技术已经发展成以化学机械抛光机为主体，集在线检测、终点检测、清洗等技术于一体的CMP技术，是集成电路向微细化、多层化、薄型化、平坦化工艺发展的产物。
同时也是晶圆由200mm向300mm乃至更大直径过渡、提高生产率、降低制造成本、衬底全局平坦化所必需的工艺技术。
Slurry的发展与蜕变“CMP技术非常复杂，牵涉众多的设备、耗材、工艺等，可以说CMP本身代表了半导体产业的众多挑战。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CMP Slurry的蜕与进岳飞曾说：“阵而后战，兵法之常，运用之妙，存乎一心。
”意思是说，摆好阵势以后出战，这是打仗的常规，但运用的巧妙灵活，全在于善于思考。
正是凭此理念，岳飞打破了宋朝对辽、金作战讲究布阵而非灵活变通的通病，屡建战功。
如果把化学机械抛光(CMP，Chemical Mechanical Polishing)的全套工艺比作打仗用兵，那么CMP工艺中的耗材，特别是slurry的选择无疑是“运用之妙”的关键所在。
“越来越平”的IC制造2006年，托马斯•弗里德曼的专著《世界是平的》论述了世界的“平坦化”大趋势，迅速地把哥伦布苦心经营的理论“推到一边”。
对于IC制造来说，“平坦化”则源于上世纪80年代中期CMP技术的出现。
CMP工艺的基本原理是将待抛光的硅片在一定的下压力及slurry（由超细颗粒、化学氧化剂和液体介质组成的混合液）的存在下相对于一个抛光垫作旋转运动，借助磨粒的机械磨削及化学氧化剂的腐蚀作用来完成对工件表面材料的去除，并获得光洁表面（图1）。
1988年IBM开始将CMP工艺用于4M DRAM器件的制造，之后各种逻辑电路和存储器件以不同的发展规模走向CMP。
CMP将纳米粒子的研磨作用与氧化剂的化学作用有机地结合起来，满足了特征尺寸在0.35μm以下的全局平坦化要求。
目前，CMP技术已成为几乎公认的惟一的全局平坦化技术，其应用范围正日益扩大。
目前，CMP技术已经发展成以化学机械抛光机为主体，集在线检测、终点检测、清洗等技术于一体的CMP技术，是集成电路向微细化、多层化、薄型化、平坦化工艺发展的产物。
同时也是晶圆由200mm向300mm乃至更大直径过渡、提高生产率、降低制造成本、衬底全局平坦化所必需的工艺技术。
Slurry的发展与蜕变“CMP技术非常复杂，牵涉众多的设备、耗材、工艺等，可以说CMP本身代表了半导体产业的众多挑战。
”安集微电子的CEO王淑敏博士说，“主要的挑战是影响CMP工艺和制程的诸多变量，而且这些变量之间的关系错综复杂。
其次是CMP的应用范围广，几乎每一关键层都要求用到CMP进行平坦化。
不同应用中的研磨过程各有差异，往往一个微小的机台参数或耗材的变化就会带来完全不同的结果，slurry的选择也因此成为CMP工艺的关键之一。
”CMP技术所采用的设备及消耗品包括：抛光机、slurry、抛光垫、后CMP清洗设备、抛光终点检测及工艺控制设备、废物处理和检测设备等。
其中slurry和抛光垫为消耗品。
Praxair的研发总监黄丕成博士介绍说，一个完整的CMP工艺主要由抛光、后清洗和计量测量等部分组成。
抛光机、slurry和抛光垫是CM P工艺的3大关键要素，其性能和相互匹配决定CMP能达到的表面平整水平（图2）。
Slurry是CMP的关键要素之一，其性能直接影响抛光后表面的质量。
Slurry 一般由超细固体粒子研磨剂(如纳米级SiO2、Al2O3粒子等)、表面活性剂、稳定剂、氧化剂等组成。
固体粒子提供研磨作用，化学氧化剂提供腐蚀溶解作用。
影响去除速度的因素有：slurry的化学成分、浓度；磨粒的种类、大小、形状及浓度；slurry的粘度、pH值、流速、流动途径等。
Slurry的精确混合和批次之间的一致性对获得硅片与硅片、批与批的重复性是至关重要的，其质量是避免在抛光过程中产生表面划痕的一个重要因素。
Cabot Microelectronics的亚太地区研发总监吴国俊博士介绍说，抛光不同的材料所需的slurry组成、pH值也不尽相同，最早也是最成熟的是氧化物研磨用slurry。
用于氧化物介质的一种通用slurry是含超精细硅胶颗粒（均匀悬浮）的碱性氢氧化钾（KOH）溶液，或氢氧化胺（NH4OH）溶液。
KOH类slurry 由于其稳定的胶粒悬浮特性，是氧化物CMP中应用最广的一种slurry。
K+离子是一种可移动的离子玷污，非常容易被互连氧化层，如硼磷硅玻璃（BPSG）俘获。
NH4OH类的slurry没有可动离子玷污，但它的悬浮特性不稳定，并且成本较高。
此类slurry的pH值通常为10-11，其中的水含量对表面的水合作用和后面的氧化物平坦化至关重要。
在金属钨（W）的CMP工艺中，使用的典型slurry是硅胶或悬浮Al2O3粒子的混合物，溶液的pH值在5.0～6.5之间。
金属的CMP大多选用酸性条件，主要是为了保持较高的材料去除速率。
一般来说，硅胶粉末比Al2O3要软，对硅片表面不太可能产生擦伤，因而使用更为普遍。
WCMP使用的slurry的化学成分是过氧化氢（H2O2）和硅胶或Al2O3研磨颗粒的混合物。
抛光过程中，H 2O2分解为水和溶于水的O2，O2与W反应生成氧化钨（WO3）。
WO3比W软，由此就可以将W去除了。
Slurry研究的最终目的是找到化学作用和机械作用的最佳结合，以致能获得去除速率高、平面度好、膜厚均匀性好及选择性高的slurry。
此外还要考虑易清洗性、对设备的腐蚀性、废料的处理费用及安全性等问题。
与二十多年前相比，slurry的研究已经从基于经验转变为成熟的基于理论和实践的结合。
因此，最终用户可以更好地控制并提高系统和工艺的稳定性、可靠性及可重复性。
Slurry急需“与时俱进”尽管CMP工艺在0.35μm节点就被广为采用，但是其发展和进步还是随着IC 集成的发展“与时俱进”，特别是新材料和新结构为其带来了不少进步良机。
“CMP工艺相当复杂，其发展速度一直处于IC制造工艺的前沿。
”Entrepix的总裁兼CEO Tim Tobin说，“新材料包括了掺杂氧化物、稀有金属、聚合物、高k/低k材料以及III-V族半导体材料等，比较热门的前沿结构则有MEMS、TSV、3D结构以及新的纳米器件等（图3），所有这些新兴技术都是摆在CMP 面前亟待解决的课题。
也正因为如此，CMP在半导体整个制造流程中的重要性不言而喻，成本与性能的博弈是未来不得不面对的问题。
”那么，所有这些芯片制造的“新宠儿”对于slurry来说意味着什么呢？“随着芯片制造技术的提升，对slurry性能的要求也愈发的严格。
除了最基本的质量要求外，如何保证CMP工艺整体足够可靠、如何保证slurry在全部供应链（包括运输及储藏）过程中稳定等，一直是slurry过去和现在面对的关键。
摩尔定律推动技术节点的代代前进，这将使slurry的性能、质量控制、工艺可靠性及供应稳定性面临更大的挑战。
”王淑敏博士说。
对于新材料来说，slurry不仅要有去除材料的能力，还要保证能够适时恰当的停留在所要求的薄膜层上。
对于某些新材料，如低k材料，其亲水性差，亲油性强，多孔性和脆性等特点还要求slurry的性能要足够温和，否则会造成材料的垮塌和剥离。
因此，如何去除线宽减小和低k材料带来的新缺陷，如何在减低研磨压力的情况下提高生产率等也是研发的重点。
“Cabot目前传统材料的slurry 就包括氧化物（D3582和D7200）、Cu（C8800）、Barrier （B7000）等，”吴国俊博士说，“同时，其它一些新材料，如Ru、Nitride、SiC等的slurry也有所涉足。
”在新结构方面，直接浅沟槽隔离(DSTI，Direct STI）就是典型的代表。
由于D STI CMP应用高选择比的slurry，相较于传统的STI CMP，它不需要额外的刻蚀步骤将大块的有源区上的氧化硅薄膜反刻，可以直接研磨。
显然，传统的氧化物slurry已无法满足DSTI CMP工艺的要求，以Ce为主要成分的slurry 成为90nm以下节点DSTI CMP工艺的首选。
BASF已经开始与专业化学品厂商Evonik Industries AG进行基于二氧化铈（CeO2）的slurry研发工作。
另一新集成结构的典型代表就是高k/金属栅结构。
“在45nm技术节点，高k/金属栅结构得以采用，它在为芯片带来更好性能的同时，也为CMP工艺和slur ry带来了诸多问题。
”Tim Tobin说。
金属栅的CMP过程通常可分为两步：氧化物的CMP和金属栅的CMP（图4）。
在氧化物CMP中，首先是要求氧化物的有效平坦化，其次是多晶硅的打开，这要求CMP后的薄膜要能够停留在恰当位置。
在金属栅的CMP中，栅极材料具有一定的特殊性，特别是未来极有可能被采用的钌（Ruthenium）、铂（Platinum）等金属很有可能成为金属栅材料的新选择。
这就要求所选择的slurry能够将栅极材料去除，endpoint的控制是关键和难点。
此外不能有金属残留和尽可能少的dishing缺陷。
当然，slurry 本身也不能在栅极部分带来额外的残留物。
降低缺陷是CMP工艺，乃至整个芯片制造的永恒话题。
王淑敏博士介绍说，半导体业界对于CMP工艺也有相应的“潜规则”，即CMP工艺后的器件材料损耗要小于整个器件厚度的10%。
也就是说slurry不仅要使材料被有效去除，还要能够精准的控制去除速率和最终效果。
随着器件特征尺寸的不断缩小，缺陷对于工艺控制和最终良率的影响愈发的明显，致命缺陷的大小至少要求小于器件尺寸的50%（图5）。
新缺陷的不断出现，为slurry的研发带来了极大的困难。
新型slurry创意无限吴国俊博士认为，尽管目前的研磨颗粒仍为SiO2、Al2O3和CeO2为主，但是slurry的整体趋势朝着更强的化学反应活性、更温和的机械作用的方向发展。
这将促进柔软研磨颗粒的研发，从而减少在低k绝缘材料表面产生线状划痕的可能。
在slurry中采用混合型的颗粒，即聚合物与传统陶瓷颗粒的结合体，在平整度改善以及缺陷度降低方面展示出了良好的前景。
陶瓷颗粒通常具有较强的研磨能力，因此去除率较高，但同时这也会在与硅片接触点附近产生更强的局部压强。
很多时候，这会导致缺陷的产生。
因此，研磨颗粒的形状变得至关重要（边缘尖锐的或是圆滑的），而通常这依赖于slurry颗粒的合成工艺。
与陶瓷颗粒相反，聚合物颗粒通常比较柔软，具有弹性且边缘圆滑，因此能够将所施加的应力以一种更加温和、分布均匀的方式传递到硅片上。
理论上讲，带聚合物外壳的陶瓷颗粒能够将这两者的优点完美的结合在一起，因为坚硬的颗粒可以以一种非损伤的方式施加局部应力。
这种结合体具有提高研磨移除率、改善平整度、降低缺陷发生率的潜力。
在slurry中添加抑制剂或其它添加剂也是未来slurry发展的趋势之一。
Tim T obin认为，在IC器件进一步向着体积更小，速度更快的技术要求驱动下，互连技术平坦化要求集中体现在：提高平面度、减少金属损伤、降低缺陷率。
对于铜互连结构来说，由于铜本身无法产生自然钝化层，发生在宽铜线上的分解或腐蚀力，可能对窄线条产生极大的局部影响，造成严重的失效。
对于先进的铜互连工艺，slurry中的抑制剂成分至关重要。
