频谱仪使用说明
频谱仪基本使用方法
频谱仪基本使用方法
频谱仪是一种用于分析信号频谱的仪器，它可以帮助我们了解信号的频率成分和强度分布。
下面是频谱仪的基本使用方法：
1. 连接设备：将被测信号源通过信号线连接到频谱仪的输入端口。
确保连接正确并稳定。
2. 设置参数：打开频谱仪电源并调整显示屏的亮度和对比度。
根据需要，设置频谱仪的中心频率、带宽、参考电平、分辨率带宽等参数。
3. 调整参考电平：参考电平用于设定频谱仪的基准电平，可让功率值正确地显示在频谱图上。
可以使用手动或自动模式调整参考电平。
4. 选择观测模式：频谱仪一般有实时、扫描和跟踪等观测模式。
根据实际需要选择相应模式，并设置相应的参数。
5. 开始观测：开始进行观测前，确保频谱仪正在正常工作并已预热。
按下“Start”按钮或选择触发模式开始信号捕获和分析。
6. 分析信号：观测期间，可以调整参考电平、显示分辨率等参数以获取更清晰的频谱图。
可以使用光标功能来测量信号的频率、功率等参数。
7. 记录数据：观测结果可以通过截屏、保存数据或导出文件的方式记录下来，方便后续分析和比较。
8. 停止观测：观测完成后，按下“Stop”按钮停止信号捕获。
关闭频谱仪电源，断开与被测信号源的连接。
需要注意的是，具体频谱仪的使用方法可能会因品牌和型号的不同而略有差异，请在使用前仔细阅读设备的说明书或寻求专业人员的指导。
频谱仪使用说明
频谱分析仪的正面图如下：下面介绍这些按键的功能：第三章按键功能硬键硬键是指在面板上用黑色和蓝色标注的按键，他们有着特殊的功能。
功能硬键有四种，他们位于下端，而右端则有17个硬键，这17个硬键中有12个硬键有着双重的功能，这就要看当前所使用的模式而决定它们的功能了。
功能硬键模式按一下“MODE（模式）”键，然后用“UP/DOWN（上下）”键来选择所要操作的模式，然后再按“ENTER（回车）”键来确认所选的模式。
FREQ/SPAN（频率/频宽）按一下“FREQ/SPAN(频率/频宽)”键后便会出现“CENTER(中心)、FREQUENCY（频率）、SPAN(频宽)、START(开始频率)和STOP(截至频率)的选项。
我们可以通过相应的软键来选择相应的功能。
AMPLITUDE(幅度)按一下“AMPLITUDE(幅度)”键后便会出现“REFLEVEL(参考电平)、SCALE(刻度)、ATTEN(衰减)、REF LEVEL OFFSET(参考电平偏移)、和UNITS(单位)”选项，我们可以通过相应的软键来选择相应的功能。
BW/SWEEP(带宽/扫描)按一下“BW/SWEEP(带宽/扫描)”键后便会出现“RBW、VBW、MAXHOLD(保持最大值)、A VERAGE(平均值)和DETECTION（检测）”选项，我们可以通过相应的软键来选择相应的功能。
KEYPAD HARD KEYS(面板上的硬键)下面的这些按键是用黑色字体标注的0～9是当需要进行测量或修改数据时用来输入数据的。
＋/－这个键可以使被操作的数值的符号发生变化即正负变化。
.入小数点。
ESCAPECLEAR这个键的功能是退出当前操作或清楚显示。
如果您在进行参数修改时按一下这个键，则该参数值只保存最后一次操作的有效值，如果再按一次该键则关闭该参数的设置窗口。
再正常的前向移动（就是进入下层目录）中，按一下这个键则返回上层目录。
如果在开该仪器的时候一直按下该键则仪器将恢复出厂时的设置。
手持式频谱仪使用说明
手持式频谱仪使用说明
手持式频谱仪使用说明如下：
1. 首先，确保频谱仪已经充电并打开。
有些频谱仪可能需要安装电池，确保电池已经装好并且电量足够。
2. 调整频谱仪的设置。
频谱仪通常有一个液晶屏显示屏，可以用来调整各种参数，如频率范围、带宽、采样速率等。
根据需要，选择适当的设置。
3. 连接频谱仪的天线。
频谱仪通常配有一个天线接口，可以连接不同类型的天线。
根据具体情况，选择合适的天线并将其连接到天线接口上。
4. 扫描频谱。
使用频谱仪的扫描功能来监测并显示当前频率范围内的信号强度和分布情况。
一般来说，按下扫描按钮将开始扫描，并在屏幕上显示信号图形。
5. 分析频谱。
观察频谱仪的显示屏，可以看到各个频率的信号强度和分布情况。
可以利用这些信息来分析和识别不同的信号源，并确定其特征和属性。
6. 调整显示。
根据需要，可以调整频谱仪的显示设置，如图像亮度、对比度、颜色模式等，以获得更清晰和易于阅读的显示效果。
7. 记录数据。
根据需要，可以使用频谱仪的数据记录功能来保
存扫描结果和数据。
通常，频谱仪可以通过USB接口或无线连接与计算机或移动设备进行数据传输和存储。
8. 清理和保养。
使用频谱仪后，将其关机并断开电源。
定期清洁频谱仪的外壳和显示屏，避免灰尘和污垢的堆积。
注意避免强烈的物理冲击和水分进入频谱仪内部。
请在使用频谱仪前仔细阅读并遵守使用说明书中的注意事项和操作指南。
根据具体型号和品牌，频谱仪的使用方法可能会有所不同，因此按照实际情况使用。

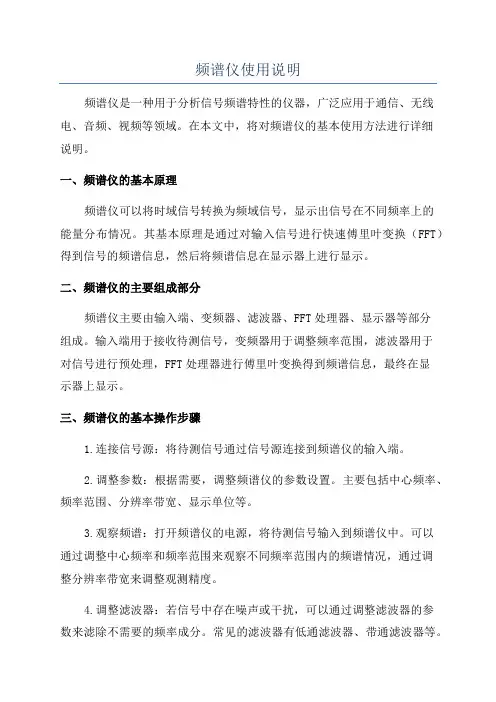

频谱仪使用说明
频谱仪使用说明频谱仪是一种用于分析信号频谱特性的仪器，广泛应用于通信、无线电、音频、视频等领域。
在本文中，将对频谱仪的基本使用方法进行详细说明。
一、频谱仪的基本原理频谱仪可以将时域信号转换为频域信号，显示出信号在不同频率上的能量分布情况。
其基本原理是通过对输入信号进行快速傅里叶变换（FFT）得到信号的频谱信息，然后将频谱信息在显示器上进行显示。
二、频谱仪的主要组成部分频谱仪主要由输入端、变频器、滤波器、FFT处理器、显示器等部分组成。
输入端用于接收待测信号，变频器用于调整频率范围，滤波器用于对信号进行预处理，FFT处理器进行傅里叶变换得到频谱信息，最终在显示器上显示。
三、频谱仪的基本操作步骤1.连接信号源：将待测信号通过信号源连接到频谱仪的输入端。
2.调整参数：根据需要，调整频谱仪的参数设置。
主要包括中心频率、频率范围、分辨率带宽、显示单位等。
3.观察频谱：打开频谱仪的电源，将待测信号输入到频谱仪中。
可以通过调整中心频率和频率范围来观察不同频率范围内的频谱情况，通过调整分辨率带宽来调整观测精度。
4.调整滤波器：若信号中存在噪声或干扰，可以通过调整滤波器的参数来滤除不需要的频率成分。
常见的滤波器有低通滤波器、带通滤波器等。
5.切换显示模式：频谱仪通常具有不同的显示模式，如扫描模式、持续模式等。
根据需要，可以通过切换显示模式来观察信号的动态特性。
6.保存数据：若需要保存频谱数据，可以将数据通过USB接口或其他存储介质保存到计算机或其他设备上。
四、频谱仪的常见应用场景1.通信领域：用于分析信号的频谱特性，帮助进行信号调试和优化。
2.无线电领域：用于对无线电信号进行分析和监测，如无线电频率占用情况的研究等。
3.音频、视频领域：用于分析音频、视频信号的频谱特性，帮助进行音视频的质量控制和优化。
4.科学研究领域：用于分析各种信号的频谱特性，如天文学、物理学等。
五、频谱仪的常见型号和品牌目前市面上常见的频谱仪品牌有Agilent、Rohde & Schwarz、Tektronix等，常见的型号有Agilent E4407B、Rohde & Schwarz FSH6、Tektronix RSA306等。
频谱仪基本使用方法
频谱仪基本使用方法频谱仪是一种广泛应用于电子领域的测试仪器，用于测量和显示电磁信号的频率分布和强度。
频谱仪可以帮助工程师分析和调试无线电通信设备、音频设备、雷达系统等。
本文将介绍频谱仪的基本使用方法。
1.连接频谱仪：将频谱仪与待测设备连接。
通常，频谱仪的输入端口可以使用同轴电缆、光纤等方式连接。
根据待测设备的信号类型，选择合适的连接方式。
2.打开频谱仪：通常，频谱仪的电源开关位于仪器的前面板或后面板上。
按下电源开关，等待仪器启动完成。
3.设置测量参数：使用频谱仪的菜单或按钮设置仪器的测量参数。
主要参数包括中心频率、带宽、参考电平等。
根据实际需求设置参数，并确保参数设置正确。
4.观察频谱显示：频谱仪通常具有宽屏幕显示器，用于显示信号频率分布的图形。
观察频谱显示，可以直观地了解信号的频率特性和幅度分布。
5.调整分辨率带宽：分辨率带宽是频谱仪用于测量信号频谱的带宽范围。
根据需要，可以调整分辨率带宽以改变频谱显示的细节程度。
较宽的分辨率带宽可以显示更多的细节，而较窄的分辨率带宽可以提高频谱仪的测量速度。
6.设置跟踪方式：频谱仪通常具有多种跟踪方式，包括最大峰值、平均、正常等。
根据需要，选择合适的跟踪方式以获取所需的信号信息。
7.应用衰减器：如果待测设备输出的信号较强，为了避免频谱仪因输入过大而损坏，可以在输入端口处应用衰减器。
衰减器可以减小信号的强度，确保频谱仪的正常工作。
8.数据记录和分析：频谱仪通常具有数据记录功能，可以将测量数据保存到内部存储器或外部存储设备中。
保存的数据可以用于后续的分析和处理。
9.进行频谱扫描：通过设置起始频率和终止频率，可以使用频谱仪进行频谱扫描。
频谱扫描可以帮助工程师了解信号在不同频率点上的强度变化，从而得到信号的频率分布。
10.额外功能：在实际使用中，频谱仪通常还具有许多额外功能，如频谱拓展、峰值搜寻、频谱占用等。
根据实际需要，可以使用这些额外功能来进一步分析和处理信号。

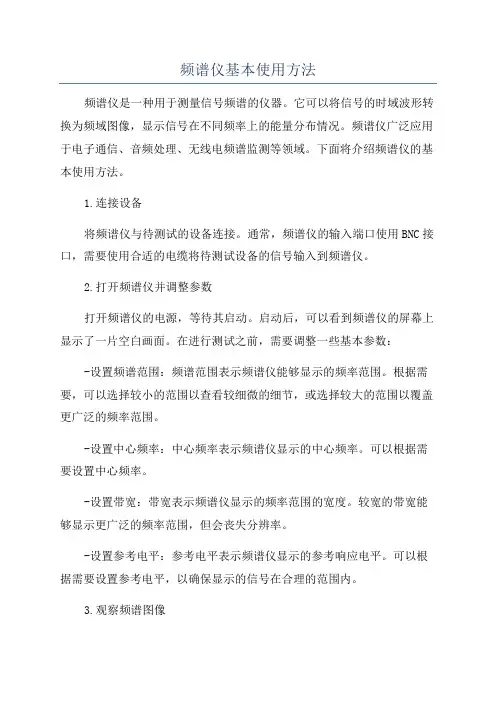

频谱仪基本使用方法
频谱仪基本使用方法频谱仪是一种用于测量信号频谱的仪器。
它可以将信号的时域波形转换为频域图像，显示信号在不同频率上的能量分布情况。
频谱仪广泛应用于电子通信、音频处理、无线电频谱监测等领域。
下面将介绍频谱仪的基本使用方法。
1.连接设备将频谱仪与待测试的设备连接。
通常，频谱仪的输入端口使用BNC接口，需要使用合适的电缆将待测试设备的信号输入到频谱仪。
2.打开频谱仪并调整参数打开频谱仪的电源，等待其启动。
启动后，可以看到频谱仪的屏幕上显示了一片空白画面。
在进行测试之前，需要调整一些基本参数：-设置频谱范围：频谱范围表示频谱仪能够显示的频率范围。
根据需要，可以选择较小的范围以查看较细微的细节，或选择较大的范围以覆盖更广泛的频率范围。
-设置中心频率：中心频率表示频谱仪显示的中心频率。
可以根据需要设置中心频率。
-设置带宽：带宽表示频谱仪显示的频率范围的宽度。
较宽的带宽能够显示更广泛的频率范围，但会丧失分辨率。
-设置参考电平：参考电平表示频谱仪显示的参考响应电平。
可以根据需要设置参考电平，以确保显示的信号在合理的范围内。
3.观察频谱图像当参数设置完成后，可以开始观察频谱图像了。
频谱图像通常以柱状图的形式显示，横轴表示频率，纵轴表示信号的能量。
-可以观察到信号的频率分布情况，以及不同频率上的能量情况。
-可以通过调整带宽和参考电平来获得更好的观察效果。
-可以根据不同的需要选择不同的显示方式，如线性、对数等。
4.测量信号参数频谱仪除了可以显示信号的频谱图像外，还可以通过对信号进行一些测量，来获取更详细的信号参数：-峰值测量：可以通过设置峰值测量功能，自动检测并显示信号的最大峰值。
-带宽测量：可以通过设置带宽测量功能，自动测量信号的带宽。
-占空比测量：可以通过设置占空比测量功能，测量信号的占空比。
-谐波测量：可以通过设置谐波测量功能，测量信号的谐波含量。
5.导出数据频谱仪通常具备数据导出的功能，可以将测量得到的数据保存到计算机或其他设备中，以备后续分析和处理。
频谱仪使用方法详解
频谱仪使用方法详解
一、连接设备
1将频谱仪的电源线插入到电源插座，确保电源稳定可靠。
2.将频谱仪的测试天线连接到频谱仪的对应接口，一般常见的接口
为BNC连接器。
3.将频谱仪与其他设备的连接线连接好，例如与计算机的连接线、
遥控器的连接线等。
二、开机
1.打开频谱仪的电源开关，等待频谱仪进入正常工作状态。
2.调整频谱仪的各项参数，例如频率、带宽、分辨率等。
三、设置参数
1.根据测试需求，设置对应的参数，例如测试频率、扫宽、分辨率
等。
2.根据测试需求，选择对应的测试模式，例如频域模式、时域模式
等。
3.根据测试需求，设置对应的参考电平、耦合方式等参数。
四、测量信号
1.将测试天线放置在待测设备附近，确保能够接收到待测设备的信
号。
2.在频谱仪上观察信号的频谱图,根据信号的特征进行分析和判断。
3.根据测试需求，记录对应的测试数据，例如频率、电平等。
五、关机
1.关闭频谱仪的电源开关，断开电源线。
2.将测试天线和连接线整理好，以便下次使用。
在使用频谱仪的过程中，需要注意以下事项：
1.避免将频谱仪放置在高温、高湿、多尘、强磁场等环境中。
2.注意保持测试天线的清洁和稳定，避免测试结果的误差。
3.在测试过程中，避免对测试环境进行电磁干扰等影响。
4.在使用频谱仪前，请仔细阅读说明书，了解频谱仪的使用方法和
注意事项。
5,若遇到测试问题，可以联系专业人员进行咨询和解决。
频谱仪使用说明
频谱仪使用说明频谱仪使用说明更新记录更新版本更新内容更新日期更新人V1.0 郑晓锋1.仪表用途及主要接口1.1仪表用途频谱仪，是频谱分析仪的一个简称。
它的作用是以图形的方式显示被测信号的频谱，幅度，频率。
我们通常使用频谱仪功能如下：看频段，测峰值或平均功率，RS信号功率，EVM，星座图。
1．主要安捷伦和R&S 罗德频谱仪安捷伦频谱仪R&S 罗德频谱仪1.2接口及连线注意：衰减器输入和输出不要接反，IN 口接输入，out 接频谱仪1.3使用注意事项1.)前端口必须要连接隔直头，防止直流冲击导致仪表损坏；2.)如果遇到突然停电。
必须立即拔下电源插头，防止突然来电时的不稳定电源，过大电流冲击导致仪表的电源模块出现损伤；3.)必须放置在一个稳定的平面上，严禁放置在椅子上测试。
测试时必须远离酒精，水杯，烙铁等危险物品；衰减器测试设备射频口频谱仪RFINPUT隔直头O U T I N4.)端口严禁悬空连接重量超过250g的部件（如衰减器），严禁串接；5.)按下仪表面板按键时，注意用力适中，切勿用力过猛而损坏按键或导致按键使用寿命缩短；6.)使用仪表面板旋钮时，注意转速适中，切勿转速过快过猛而损坏旋钮或导致旋钮使用寿命缩短；旋钮固定螺丝松脱时，请及时紧固，以免影响使用7.) 禁止私自接U盘；2.仪表常用按键功能介绍1. 频率设置（仪表对应按键—FREQ Channel）此按键在信号源中唯一的作用为设置输出信号频率，在频谱仪中，默认设置为中心频点，也可以单独设置起始频点和终止频点，那样的话，带宽为固定默认值。
2. 带宽设置（仪表对应按键—SPAN X Scale）此按键在频谱仪中的作用为，当你设置了中心频点后，用此键来设置你的总带宽，也就是屏幕上X轴显示的总带宽。
比如中心频点为2.0GHz，带宽为20M，那么，你的测试和显示频率应该是1990MHz~2010MHz。
3. 电平设置（仪表对应按键—AMPTD Y Scale）此按键在频谱仪中的作用为，当你设置了频率和带宽后，用此键来设置你的显示高度值，也就是屏幕上Y轴显示的最大信号强度值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2-4 SGL SWP 单次 单次触发扫描键
在测量时 如果频谱分析仪处于连续扫描方式 则将测量扫描变为单次扫描 满足触发扫描条件后 执行单次扫描
此端口输出 300MHz 的校准射频信号 校准信号的输出幅度为-20dBm 端口的接头类型为 BNC 型 (5) 射频信号输入端口 RF Input
此端口是频谱分析仪的信号输入端 测量频率范围为 10kHz 1GHz 端口的输入阻抗为 50 /75 端口接头类型为 N 型/BNC 型
小心 如果输入信号过强 会损坏频谱分析仪输入衰减器 输入混频器 在使用频谱
SAVE/RECALL 存储调用 测量数据存储/调用键 操作者可以将当前的测量状态 显示界面 测量结果按数据文件格式存入仪器内的存储 器 外部计算机或通过前面板的磁盘驱动器存入 3.5 英寸软磁盘内 也可以将存储的文 件调用或删除
DISPLAY
显示 显示参数设置键
在显示格式和信息上 按此键后可以对仪器进行设置 这其中包括基准显示线
分析仪测量大功率射频源和传输系统时 应特别小心 频谱分析仪的输入功率上限 是+20dBm MAX
随信号输入电缆传输的直流电压 如果过高 也可能损坏输入衰减器 所以应
注意最高的直流电压不应超过频谱仪前面板上标注的 25V DC MAX 的标称值
2-1 (6) 跟踪信号源输出端口 RF Output
仅对选项 001/002 有效 此端口是频谱分析仪内置的跟踪信号源射频信号输出端 输出频率 范围为 100kHz 1GHz 端口的输入阻抗为 50 /75 端口接头类型为 N 型/BNC 型
目录
1. 有关仪器的一般性说明.......................................... 1
1.1 简介............................................................. 1-1 1.2 初始检查 ........................................................ 1-2 1.3 可选附件和选件................................................... 1-4 1.4 关于使用说明书................................................... 1-5 1.5 静电放电( ESD ) ................................................. 1-6 1.6 技术支持和服务 .................................................. 1-7
BW
带宽 分辨力带宽设置键
在测量时 按此键可对中频分辨力带宽 视频带宽进行自动或手动调整设置
同时也可以设置当前的数字平均次数
TRIG
触发 触发方式选择键
按此键后可以选择当前频谱分析扫描时进行新的测量的扫描方式和触发方式
即是连续扫描还是单次扫描 是自动触发还是视频触发 工频触发 外部触发
等触发方式 可用相应软键进行选择
的开启设置 屏幕显示信息的选择 提示标题的显示控制及输入 极限标记线
的编辑和显示控制等设置操作功能
(2) 频标设置操作键区 Marker
NORMAL 频标 频标操作控制键
在测量时 按此键可进行每个频标的打开和关闭 每个频标的指示频率设置 差值量比
较 MKR
频标安放扫迹选择 频标频率读数类型等操作 仪器允许测量扫迹最多
AUX CTRL 辅助控制 辅助控制操作键 按此键后 操作相应的软键可以测量通道功率 可以进行 AM/FM 信号的解调和监听操作 也可对选项 001/002 100kHz 1GHz 跟踪信号源进行控制操作
(4) 系统参数设置功能键区 System
CONFIG 系统设置 系统参数设置键
6. 技术资料....................................................... 6
2.1 前面板说明
2.1.1 前面板装置 见图 2-1
DS8810B SPECTRUM ANALYZER 1MHz-1GHz
DEVISER
图 2-1
(1) 电源开关按钮 Power 仪器的电源开关 按下接通仪器工作电源后 在按钮旁边的绿色 LED 电源指示灯会点亮 表明 此时仪器内电源已接通
2.3 屏幕显示信息描述 ................................................ 2-13 2.3.1 单窗口显示模式 ............................................. 2-13 2.3.2 双窗口显示模式 ............................................. 2-15
2. 熟悉仪器........................................................ 2
2.1 前面板说明 ...................................................... 2-1 2.1.1 前面板装置 ................................................. 2-1 2.1.2 前面板按键 ................................................. 2-2
3. 基本测量........................................................ 3
3.1 开始测量 ........................................................ 3-1 3.2 借助自校准改进精度............................................... 3-4 3.3 基本测量及操作方法 .............................................. 3-6
4. 基本应用....................................................... 4
4.1 测量二 三次谐波失真 ............................................ 4-1 4.2 测量相位噪声 ................................................... 4-2 4.3 仪器噪底对测量小信号电平的影响 ................................. 4-3 4.4 测量三阶互调失真 ............................................... 4-4 4.5 有线电视测量.................................................... 4-5 4.6 测量 AM FM 调制信号............................................... 44.7 无线通信基本测量..... ........................................... 4-
AMPLITUDE 幅度 电平幅度设置键 在测量时 按下此键可进行参考电平值 输入衰减器自动/手动控制 对数/线性显示刻 度 参考电平偏移量 电平幅度单位等有关电平测量的参数设置
WINDOW 窗口 显示窗口操作键 在测量时 按下此键即可根据相应的软键菜单进行开启/关闭多窗口显示方式 窗口间切换 控制区域间隔和位置 窗口的缩放等窗口控制功能的操作
2.2 后面板说明 ...................................................... 2-9 2.2.1 后面板装置 ................................................. 2-9 2.2.2 后面板标注文字说明 ......................................... 2-11
2.1.2 前面板按键 见图 2-2
图 2-2
2-2 (1) 主控制功能键区 Main Control
FREQUENCY 频率 频率参数设置键 在测量时 按下此键即用于设置测量中心频率 起始频率 终止频率 频率步长 频率偏 移量等有关测量的频率参数
SPAN 扫宽 频率间隔 扫宽 设置键 在测量时 按下此键即用于设置扫描频率间隔 全带扫宽 零扫宽等有关测量的频率扫宽 参数
5. 辅助功能....................................................... 5
5.1 保存调出数据.................................................... 5-1 5.2 连接配置打印机 ................................................. 5-1 5.3 软件升级 ....................................................... 5-2
小心 如果跟踪信号源输出信号过强 可能会损坏连接在源输出环路上的待测器件或
设备 所以不要超过待测器件或设备所能承受的最大功率
(7) 磁盘驱动器 Floppy Disk Drive 可以将测量状态 测量数据和结果通过此磁盘驱动器存入插入在此驱动器内的 3.5 英寸软磁盘 内 磁盘的数据记录格式为 IBM PC 标准
