电路板维修方法：集成电路的检测方法
集成块好坏的检查
1. 电压测量法主要是测出各引脚对地的直流工作电压值;然后与标称值相比较,依此来判断集成电路的好坏。
用电压测量法来判断集成电路的好坏是检修中最常采用的方法之一,但要注意区别非故障性的电压误差。
测量集成电路各引脚的直流工作电压时,如遇到个别引脚的电压与原理图或维修技术资料中所标电压值不符,不要急于断定集成电路已损坏,应该先排除以下几个因素后再确定。
1. 所提供的标称电压是否可靠,因为有一些说明书,原理图等资料上所标的数值与实际电压有较大差别,有时甚至是错误的。
此时,应多找一些有关资料进行对照,必要时分析内部原理图与外围电路再进行理论上的计算或估算来证明电压是否有误。
2. 要区别所提供的标称电压的性质,其电压是属哪种工作状态的电压。
因为集成块的个别引脚随着注入信号的不同而明显变化,所以此时可改变波段或录放开关的位置,再观察电压是否正常。
如后者为正常,则说明标称电压属某种工作电压,而这工作电压又是指在某一特定的条件下而言,即测试的工作状态不同,所测电压也不一样。
3. 要注意由于外围电路可变元件引起的引脚电压变化。
当测量出的电压与标称电压不符时可能因为个别引脚或与该引脚相关的外围电路,连接的是一个阻值可变的电位器或者是开关(如音量电位器、亮度、对比度、录像、快进、快倒、录放开关、音频调幅开关等。
这些电位器和开关所处的位置不同,引脚电压会有明显不同,所以当出现某一引脚电压不符时,要考虑引脚或与该引脚相关联的电位器和开关的位置变化,可旋动或拔动开头看引脚电压能否在标称值附近。
4. 要防止由于测量造成的误差。
由于万用表表头内阻不同或不同直流电压档会造成误差。
一般原理上所标的直流电压都以测试仪表的内阻大于20KΩ/V进行测试的。
内阻小于20KΩ/V的万用表进行测试时,将会使被测结果低于原来所标的电压。
另外,还应注意不同电压档上所测的电压会有差别,尤其用大量程档,读数偏差影响更显著。
5. 当测得某一引脚电压与正常值不符时,应根据该引脚电压对IC正常工作有无重要影响以及其他引脚电压的相应变化进行分析,才能判断IC的好坏。

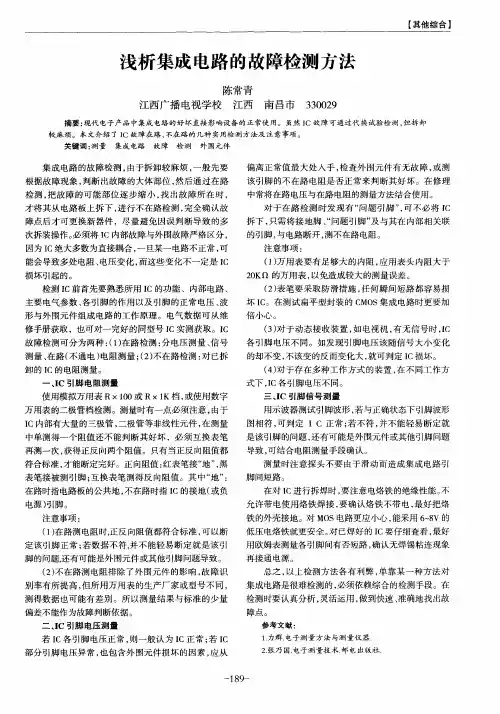

浅析集成电路的故障检测方法
浅析 集成 电路 的故 障检 测 方法
陈常青 江西广播 电视学校 江西 南 昌市 ３０ ２ ３０ ９
摘要 ： 现代 电子产 品中集成 电路 的好 坏直接 影响设备 的正常使 用。虽然 Ｉ ｃ故障 可通过代 换试验检测 ， 但拆卸
较麻 烦。本文介 绍 了 Ｉ ｃ故障在路 、 不在路 的几种 实用检测方 法及 注意 事项 。
部分引脚 电压异 常 ， 也包 含外 围元 件损坏 的因素 ， 从 应
１９ ８—
一
表笔接 被测引脚 ； 互换表 笔测得反 向阻值 。其 中“ ” 地 ：
在路时指 电路板 的公共地 ， 在路时指 Ｉ 不 ｃ的接地（ 或负 电源 ） 引脚 。 注意事项 ：
允许 带 电使用 烙铁焊 接 ， 确认烙铁 不带 电 ， 要 最好把 烙
铁 的外 壳接地 。对 Ｍ Ｓ电路更应 小心 ， Ｏ 能采用 ６ ８ ～Ｖ的
能会导 致多处 电阻 、 电压变化 ， 而这些 变化不 一定是 Ｉ ｃ 损坏引起 的。
拆下 ， 只需将接 地脚 、问题 引脚 ” 与其 在 内部 相关联 “ 及
的引脚 ， 电路断开 ， 与 测不在 路 电阻 。 注意事项 ： （ ）Ｙ １ ７ 用表 要有足 够大 的 内阻 ， 应用 表头 内阻大 于 ２ Ｋ 的万用表 ， ０Ｏ 以免造成 较大的测量误差 。
（） ２ 不在路 测 电阻排除 了外 围元件 的影 响 ， 障识 故 别率有 所提高 ， 所用万 用表 的生产厂家 或型号 不 同 ， 但
测得数 据也可能 有差别 。所 以测量 结果 与标准 的少量
总之 ， 以上 检测方 法各有利 弊 ， 某一 种方法 对 单靠 集成 电路 是很 难检测 的 ， 必须依赖综 合的检测手段 。在 检测时要认 真分析 ， 灵活运用 ， 到快 速 、 确地找 出故 做 准
电路板维修的方法与技巧
电路板维修的方法与技巧电路板维修的方法与技巧控制系统由于价格不菲，因此当其发生故障时，为了讲求经济效益，节约成本，一般采用维修的方式。
但是在发生以下几种情况时，需要更换新的电路板：电路板已到报废年限;电路板被损坏的情况严重，无法修理;经过多次反复维修，不断出现问题的，说明电路板存在不稳定因素，已经不适于在机床中继续使用的。
本人从事电路板的维修工作多年，在工作中总结了一些维修的方法及技巧，介绍给大家，与大家共勉之。
1、观察法当我们拿到一个要维修的电路板时，我们首先仔细观察它的外观。
如果电路板已经烧毁，在给电路板通电之前，一定要仔细检查供电电路是否正常，在确保不会造成二次损坏后再通电。
观察法是一种静态检查方法。
使用观察法时，一般遵循以下步骤。
第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看：① 看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。
② 观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。
③ 观察电路板上的芯片，若是带插座的，首先观察芯片是否插错，这主要是防止操自己维修电路板时将芯片的位置或方向插错。
如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。
④ 如果电路板上带有短接端子的，观察短接端子是否插错。
电路板的维修需要扎实的理论基础和细致的工作。
通过维修人员的仔细观察，有时在这一步就能判断出问题的原因。
第二步，观察电路板上的元器件是否烧坏。
比如电阻、电容、二极管是否发黑或糊。
一般情况下，即使电阻器被烧坏，其阻值也不会改变，性能也不会改变，不影响正常使用。
这时候就需要用万用表辅助测量了。
但如果电容和二极管被烧坏，其性能会发生变化，不能在电路中发挥应有的作用，影响整个电路的正常工作。
此时，必须更换新部件。
第三步观察电路板上的集成电路，比如74 系列、CPU、协处理器、AD 等等芯片，有没有鼓包、裂口、烧糊、发黑的情况。
如果有这样的情况发生，基本可以确定芯片已经被烧坏，必须更换。
电路板维修的三种方法
电路板维修的三种方法1观察法当我们拿到一块待维修的电路板时，首先对它的外观进行仔细的观察。
如果电路板被烧过，那么在给电路板通电前，一定要仔细检查电源电路是否正常，在确保不会引起二次损伤后再通电。
观察法是属于静态检查法的一种，在运用观察法时，一般遵循以下几个步骤。
第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看：①看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。
②观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。
③观察电路板上的芯片，若是带插座的，首先观察芯片是否被插错，这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。
如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。
④如果电路板上带有短接端子的，观察短接端子是否被插错。
电路板的维修需要的是理论上的扎实功底，工作上的仔细认真，通过维修者的仔细观察，有时在这一步就能判断出发生问题的原因。
第二步观察电路板上的元器件有没有被烧坏的。
比如电阻、电容、二极管有没有发黑、变糊的情况。
正常情况下，电阻即使被烧糊了，它的阻值也不会有变化，性能不会改变，不影响正常使用，这时需要使用万用表辅助测量。
但是如果是电容、二极管被烧糊了，他们的性能就会发生改变，在电路中就不能发挥其应有的作用，将会影响整个电路的正常运行，这时必须更换新的元器件。
第三步观察电路板上的集成电路，比如74系列、CPU、协处理器、AD等等芯片，有没有鼓包、裂口、烧糊、发黑的情况。
如果有这样的情况发生，基本可以确定芯片已经被烧坏，必须更换。
第四步观察电路板上的走线有没有起皮、烧糊断路的情况。
沉铜孔有没有脱离焊盘的。
第五步：观察电路板上的保险（包括保险管和热敏电阻），看保险丝是否被熔断。
有时由于保险丝太细，看不清楚，可以借助辅助工具-万用表来判断保险管是否损坏。
以上四种情况的发生，大都是由于电路中电流过大造成的后果。
但是具体是什么原因造成的电流过大，就要具体问题具体分析。
电子设计领域集成电路测试与验证的技术方法
电子设计领域集成电路测试与验证的技术方法在电子设计领域中，集成电路的测试与验证是确保电路设计质量和可靠性的重要环节。
随着电子技术的不断发展和集成电路复杂度的增加，测试与验证技术的重要性也日益凸显。
本文将介绍几种常用的集成电路测试与验证技术方法。
一、功能验证功能验证是测试与验证的基础环节，旨在验证电路在不同输入条件下是否能够正确地产生预期输出。
在功能验证中，可以采用仿真验证和实际硬件验证两种方法。
1. 仿真验证仿真验证是利用计算机软件对电路进行模拟和测试的方法。
通过建立电路的数学模型，可以模拟电路在不同输入下的输出情况，进而验证电路的功能和性能。
仿真验证的优点是成本低、可重复使用和调试方便，可以在电路设计的早期阶段进行验证。
常用的仿真工具有SPICE、Verilog和VHDL等。
2. 实际硬件验证实际硬件验证是将电路设计制作成实际的硬件原型，并通过实验室设备对其进行测试和验证的方法。
相比仿真验证，实际硬件验证更加接近真实环境，可以更准确地评估电路的性能。
实际硬件验证的缺点是成本高、周期长、调试困难，适合在电路设计的后期阶段进行验证。
二、电路板级测试和芯片级测试电路板级测试和芯片级测试是针对电路板和集成电路芯片进行的测试与验证方法，用于确保电路板和芯片的运行正常和性能优良。
1. 电路板级测试电路板级测试是针对整个电路板进行测试的方法。
在电路板级测试中，可以使用测试点和测试仪器对电路板进行全面的功能测试，以确保整个电路板的正常运行。
电路板级测试一般包括功能测试、耐压测试、温度测试等环节。
2. 芯片级测试芯片级测试是针对集成电路芯片进行测试的方法。
由于芯片集成度高、结构复杂，芯片级测试需要运用先进的测试技术和设备。
芯片级测试一般包括逻辑测试、信号测试、功耗测试等环节。
常用的芯片级测试方法有扫描链（Scan Chain）测试、缺陷模拟测试等。
三、自动化测试和在线测试自动化测试和在线测试是通过引入计算机和自动化设备来提高测试效率和精度的测试与验证方法。

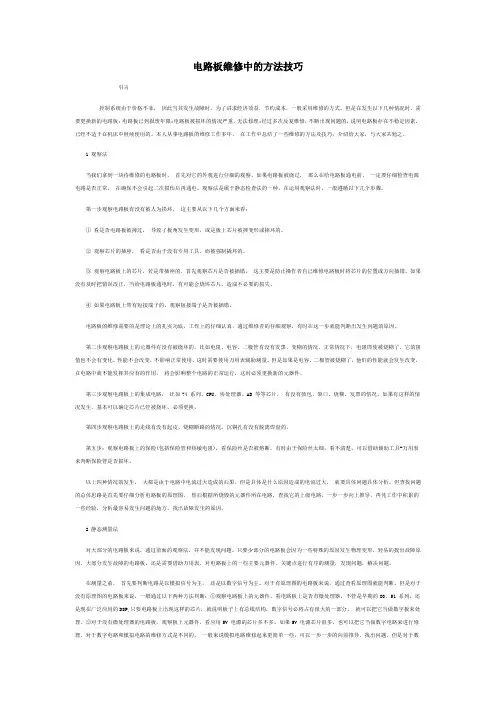

电路板维修的方法与技巧
电路板维修中的方法技巧引言控制系统由于价格不菲，因此当其发生故障时，为了讲求经济效益，节约成本，一般采用维修的方式。
但是在发生以下几种情况时，需要更换新的电路板：电路板已到报废年限;电路板被损坏的情况严重，无法修理;经过多次反复维修，不断出现问题的，说明电路板存在不稳定因素，已经不适于在机床中继续使用的。
本人从事电路板的维修工作多年，在工作中总结了一些维修的方法及技巧，介绍给大家，与大家共勉之。
1 观察法当我们拿到一块待维修的电路板时，首先对它的外观进行仔细的观察。
如果电路板被烧过，那么在给电路板通电前，一定要仔细检查电源电路是否正常，在确保不会引起二次损伤后再通电。
观察法是属于静态检查法的一种，在运用观察法时，一般遵循以下几个步骤。
第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看：①看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。
②观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。
③观察电路板上的芯片，若是带插座的，首先观察芯片是否被插错，这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。
如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。
④如果电路板上带有短接端子的，观察短接端子是否被插错。
电路板的维修需要的是理论上的扎实功底，工作上的仔细认真，通过维修者的仔细观察，有时在这一步就能判断出发生问题的原因。
第二步观察电路板上的元器件有没有被烧坏的。
比如电阻、电容、二极管有没有发黑、变糊的情况。
正常情况下，电阻即使被烧糊了，它的阻值也不会有变化，性能不会改变，不影响正常使用，这时需要使用万用表辅助测量。
但是如果是电容、二极管被烧糊了，他们的性能就会发生改变，在电路中就不能发挥其应有的作用，将会影响整个电路的正常运行，这时必须更换新的元器件。
第三步观察电路板上的集成电路，比如74 系列、CPU、协处理器、AD 等等芯片，有没有鼓包、裂口、烧糊、发黑的情况。
电路板维修的常见方法有哪些
电路板维修的常见方法有哪些在现代电子设备中，电路板是核心组成部分之一。
然而，由于各种原因，电路板可能会出现故障，这就需要进行维修。
下面我们来探讨一下电路板维修的常见方法。
直观检查法是电路板维修中首先采用的方法。
维修人员通过肉眼观察电路板，查看是否有明显的损坏迹象，比如元件烧毁、电路板断裂、焊点脱落、电容鼓包等。
同时，还会留意是否有异物、腐蚀、变色等异常情况。
对于一些简单的故障，通过直观检查往往就能发现问题所在。
测量电阻法在电路板维修中也经常使用。
维修人员利用万用表测量电路板上各个电阻的阻值，将测量结果与标准阻值进行对比。
如果阻值偏差较大，就说明该电阻可能存在问题，需要进一步检查或更换。
这种方法对于检测电阻开路、短路等故障较为有效。
测量电压法是判断电路板工作状态的重要手段。
通过测量电路板上关键部位的电压，与正常工作电压进行比较，从而找出电压异常的区域。
例如，电源部分的输出电压、芯片的供电电压等。
如果某个部位的电压偏离正常值，就可能是该部分的电路存在故障。
在线电阻测量法适用于检测集成块等引脚较多的元件。
维修人员在电路板通电的情况下，测量集成块各引脚对地的正反向电阻，然后将测量结果与正常数据进行对比。
如果电阻值差异较大，就可能是集成块损坏。
电容测量法用于检查电容的性能。
电容在长期使用后可能会出现容量减小、漏电等问题。
使用万用表的电容测量档，可以测量电容的实际容量，并判断其是否符合标称值。
对于漏电严重的电容，还可以通过观察万用表指针的摆动情况来判断。
波形检测法主要用于检测电路板中的信号传输情况。
使用示波器测量电路板上关键信号的波形，观察其幅度、频率、相位等参数是否正常。
如果波形出现失真、变形或缺失，就说明该信号通路存在故障。
替代法是一种简单有效的维修方法。
当怀疑某个元件有问题时，可以用一个同型号、性能良好的元件替换它，然后观察电路板的工作状态是否恢复正常。
这种方法尤其适用于难以通过测量判断是否损坏的元件，如一些复杂的集成电路。
怎样维修电路板
怎样维修电路板
维修电路板的步骤如下：
1. 确定故障部位：首先要通过观察、检测和测试确定电路板的故障部位。
可以使用测试仪器如万用表、示波器等进行测量，查看电路板上的电阻、电压和信号波形等参数。
2. 清洁电路板：在维修电路板之前，必须先将其清洁干净。
可以使用无水酒精、刷子或棉球轻轻擦拭电路板上的灰尘和污垢。
3. 检查焊点：焊接是电路板中最容易出现故障的地方。
检查电路板上的焊点是否有开焊、虚焊、短路等问题，有问题的焊点需要重新焊接。
4. 替换损坏元件：如果确定电路板上的某个元件损坏，需要将其予以替换。
可以使用烙铁和吸锡器等工具将损坏元件的焊脚加热，然后将其从电路板上取下，并用新的元件进行替换。
5. 检查电路路径：检查电路板上的电路路径是否完好，没有中断或短路。
可以使用万用表等工具进行测量来确定电路路径是否通畅。
6. 排查其他可能故障部位：如果以上方法没有找到故障原因，可以针对可能存在的其他问题进行排查，如电路板上的接插件、电容、电阻、集成电路等。
7. 组装和测试：在维修完成后，将电路板上的元件重新安装到原位，并在通电前进行仔细的检查。
确认一切正常后，可以通电进行测试。
维修电路板方法
维修电路板方法
维修电路板方法，也叫PCB维修，是指在安装、检测和维修过程中，对机电产品中的印刷电路板（PCB）进行检查、检修和维护。
下面介绍一般维修电路板方法：
1、熟悉电路图：首先，要清楚理解电路图，熟悉电路板上各部件的位置和功能，必要时可用配线图查看电路板的结构和接线方式。
2、检查PCB：电路板上的电容器、二极管、三极管、集成电路(IC)等电子元件有时会出现老化、烧毁等故障，此时应检查PCB板上是否存在明显烧毁的痕迹，并根据电路图检查是否有接线不正确的情况，如果有，可以采取更换元件或者重新焊接的方法来修复电路板。
3、更换元件：当电路板上出现老化、烧毁等现象时，应及时更换元件，避免影响电路板的正常运行。
在更换元件之前，应该先识别出原来的元件，以便找到相应的替换元件。
4、焊接：电路板的焊接工作是把元件与PCB板连接起来的过程，焊接的质量很大程度上影响了电路板的工作性能。
因此，在焊接PCB时，应注意焊接工艺，使焊接头达到标准要求，并且要保证焊接质量，避免焊接缺陷。
5、检查和测试：在PCB完成焊接和更换元件之后，还需要进行检查和测试，以确保PCB正常工作，确保其质量和可靠性。
通常，在检查和测试PCB时，需要用特定的仪器，如测试仪、示波器等，以确保电路板的正常工作。
6、安装、检测和维修：在PCB板完成检查和测试之后，应根据电路图正确安装好各部件，确保安装良好，并且检查电路板上各部件间的接线是否正确，确保其正常工作。
在安装、检测和维修过程中，应时刻注意安全，避免因操作不当对电路板造成损坏。
以上就是一般维修电路板的方法，其实维修电路板还需要熟悉电子元件的基本知识，才能更好的维修电路板，才能真正做到快速准确的维修。
集成电路的故障分析与检测
集成电路的故障分析与检测发表时间：2020-07-21T15:34:59.180Z 来源：《科学与技术》2020年第7期作者：吴柳杰[导读] 随着电子技术的不断发展，我国社会很多领域都开始应用集成电路摘要：随着电子技术的不断发展，我国社会很多领域都开始应用集成电路，而且多数现代电子设备都使用集成电路。
如果集成电路发生故障，电路就必定无法稳定工作。
基于此，本文主要概述了集成电路，而且分析了集成电路的故障分析和检测方法，希望可以为有需要的人提供参考意见。
关键词：集成电路；故障分析；检测近年来，在我国工业化社会日益发展的背景下，国家和企业都高度重视集成电路的改善。
原来集成电路可以容纳的晶体管仅仅有十个，然而随着新技术的不断发展，当前我国集成电路容纳的晶体管已经超过十万个，使得集成电路得到普遍应用。
并且原来集成电路出现故障，必须要检查很多晶体管，才可以将其故障解决，然而当前集成电路的晶体管超过十万个，所以传统的故障分析和检测方法已经很难满足实际需求。
面对这种情况，必须要进一步改善集成电路的故障分析和检测方法，这样才可以更好地推动我国工业化稳定发展。
一、概述集成电路集成电路属于微型半导体器件，是在20世纪中期兴起和发展的，利用多样化的工艺手段，比如：光刻以及氧化等等，将电路中需要的电容以及半导体等等元件和不同元件之间的布线都在一个介质或者多个介质集中，最后在管壳中封装，成为拥有电路功能的一种微型结构。
集成电路具有显著的优势，比如：使用期限较长、体积较小以及焊接点较少等等，而且其生产成本不高，可以为工程实现大批量生产打下良好的基础，普遍应用在很多领域，比如：通讯领域、军事领域以及遥控领域等等。
除此之外，在装配电子设备中运用集成电路，可以使装配密度得到显著的提高，确保设备正常稳定运行。
二、集成电路的故障分析和检测方法众所周知，集成电路之所以出现故障，其原因主要包括两个部分，一是引脚损坏，二是内部电路损坏。
对于因为集成电路引脚损坏导致的故障，通过人们的肉眼就能够发现，然而对于因为集成电路内部电路破损而导致的故障，必须要根据规定的步骤，使用专业的检测设备对其认真检测[1]。
10集成电路的识别与检测
U－ － U+ LM324
+ Ui
电压比较器常用与信号 幅度比较，幅度选择、 波形变换。
Uo 输出电压
输入电压
电压比较器
二、常用模拟集成电路
1、集成运算放大器
（3）常用运放
单运放：μA741，NE5534，TL081， LM833 双运放：μA747，LM358，NE5532，TL072，TL082 四运放：LM324，TL084 双运放（四运放）：除电源外，两组（四组）运放相互独立。 运算放大器有两个输入端，一个输出端。同相输入端“＋”表示，反向输
管脚1－8之间外接阻容电路可改变集 成功放的电压放大倍数（20～200）， 1－8脚开路时电压放大倍数为20， 1 －8脚短路时电压放大倍数为200。
LM386典型应用电路，用于对音频信号的放大。 图中1-8端的R、C用来调节电压放大倍数；7端的C是去耦电路，防止 电路自激振荡；5端的R（10Ω）、C（0.047）组成容性负载，用以 抵消扬声器部分的感性负载；5端的C250μF）为功放的输出电容
②三端可调稳压器
可输出连续可调的直流电压。
常见产品：XX117/XX217M/XX317L，输出连续可调的正电压，可调范 围1.2~37V，最大输出电流分别是1.5A，0.5A，0.1A； XX137/XX237/XX337，输出连续可调的负电压，可调范 围1.2~37V；
3、集成功率放大器
有小功率放大器、大功率放大器。 （1）LM386－小功率通用型集成功率放大器。
3 在电路中的标识信息（IC）
提供：集成电路的类别、在电路中的序号、型号
IC
1
LM158
2
－
U+
U－ +
集成电路好坏判断与拆卸方法
集成电路好坏判断与拆卸方法集成电路块的好坏，可用万用表测量集成块各脚对地暄工作电压、对地电阻值和工作电流是否正常。
还可将集成块取下，测量集成块各脚与接地섚之间的阻值是否正常，在取下集成块的时候可测釯其外接电路各脚的对地电阻值是否正常。
需要特别说明的是，在更换集成电路块时，一定要注意焊接质量和焊接时间。
在更换集成电路块时一般要求用同型号、同规格的集成电路来进行替换。
实在找不到原型号、原规格的集成电路块时，可考虑用相近功能的集成电路块来代替，但需要注意的是，代替时要弄清供电电压、阻抗匹配、引脚位置以及外围控制电路等问题。
集成电路应用电路识图方法1．集成电路应用电路图功能集成电路应用电路图具有下列一些功能：①它表达了集成电路各引脚外电路结构、元器件参数等，从而表示了某一集成电路的完整工作情况。
②有些集成电路应用电路中，画出了集成电路的内电路方框图，这时对分析集成电路应用电路是相当方便的，但这种表示方式不多。
③集成电路应用电路有典型应用电路和实用电路两种，前者在集成电路手册中可以查到，后者出现在实用电路中，这两种应用电路相差不大，根据这一特点，在没有实际应用电路图时可以用典型应用电路图作参考，这一方法修理中常常采用。
④一般情况集成电路应用电路表达了一个完整的单元电路，或一个电路系统，但有些情况下一个完整的电路系统要用到两个或更多的集成电路。
2．集成电路应用电路特点集成电路应用电路图具有下列一些特点：①大部分应用电路不画出内电路方框图，这对识图不利，尤其对初学者进行电路工作分析时更为不利。
②对初学者而言，分析集成电路的应用电路比分析分立元器件的电路更为困难，这是对集成电路内部电路不了解的原缘，实际上识图也好、修理也好，集成电路比分立元器件电路更为方便。
③对集成电路应用电路而言，大致了解集成电路内部电路和详细了解各引脚作用的情况下，识图是比较方便的。
这是因为同类型集成电路具有规律性，在掌握了它们的共性后，可以方便地分析许多同功能不同型号的集成电路应用电路。
线路板的维修基础
集成电路的检测经验介绍
（一）常用的检测方法 集成电路常用的检测方法有在线测量法、非在线测量法和代换法。 1．非在线测量 非在线测量潮在集成电路未焊入电路时，通过测量其各引脚之间的直流电阻 值与已知正常同型号集成电路各引脚之间的直流电阻值进行对比，以确定其是否正常。 2．在线测量 在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测 量集成电路的各引脚电压值、电阻值和电流值是否正常，来判断该集成电路是否损坏。 3．代换法 代换法是用已知完好的同型号、同规格集成电路来代换被测集成电路，可以判断 出该集成电路是否损坏。
故障发生部位 测试要点：
e-b极开路 Ved>1v Ved=V+ e-b极短路 Veb=0v Vcd=0v Vbd升高 Re开路 Ved=0v Rb2开路 Vbd=Ved=V+ ` 约为V+ Vbe=0v Vcd约为0v c-b极开路 Vce=V+ Vbe=0.7v Ved=0v c-b极短
Rb2短路 Ved约为0.7V Rb1增值很多，开路 Vec<0.5v Vcd升高 e-c极间开路 Veb=0.7v Vec=0v Vcd升高 b-c极间开路 Veb=0.7v Ved=0v b-c极间短路 Vbc=0v Vcd很低 Rc开路 Vbc=0v Vcd升高 Vbd不变 Rb2阻值增大很多 Ved约为V+ Vcd约为0V Ved电压不稳 三极管和周围元件有虚焊 Rb1开路 Vbe=0 Vcd=V+ Ved=0
二、二极管
晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。
1、 二极管的作用 二极管的主要特性是单向导电性，也就是在正向电压的作
用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极 管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码 控制、调频调制和静噪等电路中。 电话机里使用的晶体二极管按作用可分为： 整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管 等。 2、识别方法 二极管的识别很简单，小功率二极管的N 极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也 用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发 光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
集成电路板维修技术基本知识总结
我们从事电路板维修事业算算也有十几年了，在过年的工作中，有遇到过技术非常了得经验丰富的老技术人员，也有爱好电子维修技术，没日没夜钻研的年轻后背。
个人觉得学习好电路板维修技术，经验的积累固然重要，当掌握正确的维修方法和灵活的维修思路，才能够成为已经技术一流的电路板维修技术人员。
本章节主要介绍了一些集成电路板的检查方法，为基础知识供大家藏考。
一集成电路的检测方法现在的电子产品往往由于一块集成电路损坏，导致一部分或几个部分不能正常工作，影响设备的正常使用。
那么如何检测集成电路的好坏呢?通常一台设备里面有许多个集成电路，当拿到一部有故障的集成电路的设备时，首先要根据故障现象，判断出故障的大体部位，然后通过测量，把故障的可能部位逐步缩小，最后找到故障所在。
要找到故障所在必须通过检测，通常修理人员都采用测引脚电压方法来判断，但这只能判断出故障的大致部位，而且有的引脚反应不灵敏，甚至有的没有什么反应。
就是在电压偏离的情况下，也包含外围元件损坏的因素，还必须将集成块内部故障与外围故障严格区别开来，因此单靠某一种方法对集成电路是很难检测的，必须依赖综合的检测手段。
现以万用表检测为例，介绍其具体方法。
我们知道集成块使用时，总有一个引脚与印制电路板上的“地”线是焊通的，在电路中称之为接地脚。
由于集成电路内部都采用直接耦合，因此，集成块的其它引脚与接地脚之间都存在着确定的直流电阻，这种确定的直流电阻称为该脚内部等效直流电阻，简称R 内。
当我们拿到一块新的集成块时，可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏，若各引脚的内部等效电阻R 内与标准值相符，说明这块集成块是好的，反之若与标准值相差过大，说明集成块内部损坏。
测量时有一点必须注意，由于集成块内部有大量的三极管，二极管等非线性元件，在测量中单测得一个阻值还不能判断其好坏，必须互换表笔再测一次，获得正反向两个阻值。
只有当R内正反向阻值都符合标准，才能断定该集成块完好。
集成电路的检测方法
集成电路的检测方法随着科技的不断进步，集成电路已经成为了现代电子设备中不可或缺的一部分。
因为集成电路的复杂性和微小性，对于集成电路的检测也变得越来越重要。
本文将介绍集成电路检测的方法，包括非破坏性检测和破坏性检测。
一、非破坏性检测1. 光学显微镜检测光学显微镜是集成电路检测中最基本的工具之一。
使用光学显微镜可以观察集成电路的表面细节和特征，并检查是否存在损坏、缺陷或其他问题。
光学显微镜还可以用于检测封装过程中是否存在气泡、裂纹和其他问题。
2. 热成像检测热成像检测是一种通过测量集成电路的表面温度来检测集成电路的方法。
使用红外热成像仪可以检测集成电路中的热点、热漏、热短路等问题。
热成像检测还可以用于检测电路板和电路板组件的散热性能。
3. X射线检测X射线检测是一种通过使用X射线来检测集成电路的方法。
X射线可以穿透集成电路的封装层，并显示出内部的结构和特征。
X射线检测可以检测集成电路的焊接、线路连接、晶粒接合和其他问题。
4. 声波检测声波检测是一种通过使用超声波来检测集成电路的方法。
声波可以穿透集成电路的封装层，并显示出内部的结构和特征。
声波检测可以检测集成电路的焊接、线路连接、晶粒接合和其他问题。
二、破坏性检测1. 剖面检测剖面检测是一种通过切割和磨削集成电路并观察其截面来检测集成电路的方法。
剖面检测可以显示出内部的结构和层次，并检测集成电路的焊接、线路连接、晶粒接合和其他问题。
2. 电子探针检测电子探针检测是一种通过使用电子束来扫描集成电路并检测其表面和内部结构的方法。
电子探针检测可以检测集成电路的晶粒结构、导电性能、缺陷和其他问题。
3. 化学分析化学分析是一种通过使用化学方法来分析集成电路的材料和结构的方法。
化学分析可以检测集成电路中的元素、杂质和其他问题。
总之，集成电路检测是保证电子设备质量和性能的重要步骤。
通过非破坏性检测和破坏性检测，可以检测集成电路中的各种问题，并确保其正常运行。
集成电路的几种简单检测方法
通常 ， 测量之前须 先排 除 外围元 件的故 障 ， 才能进 一步 对集成电路判断 ： 对于 大部分集成 电路 ， 如在 同一芯片 内 ， 功 能相同 、 外接元 件叉相同时 ， 则它的 每个输 八与输 出引脚 ， 对 地 电阻应基本相等 ； 反之 ． 果其对应 引脚 的 电阻值相差 悬 如 殊 的话， 那么就可 以确定该集成电路内部发生 了故障。
是集成 电路的问题 ． 还是集成电路外围电路的 问题。
３ Ｊ电 阻刹 量 法
１ 检 测 前 的 准 备 知 识
对于进行集成电路的检测之前 ． 必须做到 ： １ ）熟 悉该集成 电路在所 处 电路 中的功 能 、 内部 电路组
成， 正常工作时的标称 电压值 、 电阻值及波形 状态 。
２】 电 压 谢 量 法
电压 测量法是指使用万用表 的电压档 。 测量 电路 中有关
测试点的工作 电压 ，依据测量结果来 判断 电路的工作情 况
一
般以万用表直流 电压档的适 当量程 ， 测量集成电路各引脚
对地 之间的直流工作 电压 （ 或部分有关 引脚的对地直 流电 压 １ 根据测量结果 ， 该引脚的标准 电压 作比较 ， ， 与 从而 判定
４ ）信 号 干扰 法
信号 干扰法是指 另外 引入一组 信号到需检测 电路的输 入端， 通过观 察发 生变化 的情 况来 判断 电路的好坏 ＝一般较 适 合于检查内部含有放大作用的集成 电路 ． 用的信 号干扰 常
源 有人体感应信号 和万 用表 电池 电压信号两种：
２ 集成 电路 好坏 的检测 方法
中， 观察或测量相应 端点 的电压 、 再 波形 这种方法多用于视
频通道 电路 的处理 。
表现 出的现 象 ， 来大致确定故障部件 ； 在静态 时 ， 察设备内 观 部有无烧焦的元器件 ， 部件是否松动 ， 元件有无碰撞 ， 电路板
怎样用万用表检测集成电路
怎样用万用表检测集成电路————————————————————————————————作者：————————————————————————————————日期：怎样用万用表检测集成电路集成电路的封装材料有：塑料、陶瓷及金属三种。
封装外形最多的是圆筒形、扁平形及双列直插型。
对于圆形和菱形金属封装的集成电路，识别引脚时应面向引脚（正视），由定位标记所对应的引脚开始，按顺时针方向依次数到底即可，常见的定位标记有突耳、圆孔及引脚不均匀排列等。
对于单列直插式集成电路，识别引脚应使引脚向下，面对型号或定位标记，自定位标记对应一侧的头一只引脚数起，依次为1、2、3……。
这类集成电路上常用的定位标记为色点，凹坑、小孔、线条、色带、缺角等。
有的厂家生产的集成电路，本是同一种芯片，为了便于在印刷电路板上灵活安装，其封装外形有多种，例如，为了适合双声道立体声音频功率放大器电路对称性安装的需要，其引脚排列顺序对称相反。
一种按常规排列，即自左向右，另一种则自右向左。
对这类集成电路，若封装上没有设识别标记，按上述规律不难分清其引脚顺序。
但是有少数这类器件上没有引脚识别标记，这时应从它的型号上加以区别，若其型号后缀中有一字母R，则表明其引脚顺序为自右向左反向排列。
（注：R为右，L为左）对于双列直插式集成电路，识别其引脚时，若引脚向下，及其型号、商标向上，定位标记在左边，则从左下角第一只引脚开始，按逆时针方向，依次为1、2、3……。
若引脚向上，即其型号、商标向下，定位标记位于左边，则应从左上角第一只引脚开始，按顺时针方向，依次为1、2、3……。
有的个别型号集成电路的引脚，在其对应位置上有缺脚（即无此输出引脚）。
对于这种型号的集成电路，其引脚编号顺序不受影响。
对于四列集成电路，从识别标记开始顺时针数。
集成电路推荐工作条件。
推荐工作推荐是保证集成电路正常工作的条件，在此条件内使用时，集成电路的特性及正常工作均有保证，对CMOS电路，其电源电压、输入电压、工作温度范围、脉冲宽度等虽然被规定，但是电源电压降低到7V以下时，集成电路的工作不稳定，具体使用时应注意这一点。
电路板维修知识
电路板维修知识电路板维修是一项专业技能，涉及电子基础知识、电路分析、故障排查以及一定的实践经验。
以下是一些基本的电路板维修知识：1. 基础理论知识：1)了解电路原理，包括模拟电路（如放大器、滤波器等）和数字电路（如逻辑门、触发器、微处理器等）。
2)学习电路板的基本组成，包括电阻、电容、电感、二极管、晶体管、集成电路等元件的工作原理和功能。
2. 工具使用：熟练掌握各种电路板维修工具，如万用表、示波器、信号发生器、热风枪、烙铁、吸锡器、显微镜等，并能正确进行操作。
3. 故障检测方法：1)元件目检：通过肉眼检查电路板是否有烧毁、断线、腐蚀等情况。
2)电压测试：使用万用表测量各点工作电压是否符合正常值。
3)电流测试：通过电流钳或电流表检测电流是否异常。
4)功能测试：对电路板的功能模块进行逐个验证，确认其是否正常工作。
4. 故障定位与修复：1)隔离法：通过逐步排除可能的故障区域，缩小问题范围。
2)替换法：替换疑似故障元件以判断故障源。
3)软件诊断：对于嵌入式系统，可通过编程接口或调试工具进行软件层面的故障排查。
5. 安全注意事项：1)在维修过程中注意防静电措施，避免因静电放电损坏元器件。
2)对于高压、大电流部分的电路板，必须在电源切断并充分放电后进行操作。
6. 持续学习与实践：1)维修技术需要不断更新和提高，随着电子技术的发展，新的电路板设计和新型元件层出不穷，因此维修人员应保持持续学习的态度。
2)大量的实际操作经验是提高电路板维修技能的关键，理论与实践相结合才能真正提高解决问题的能力。
总之，电路板维修既是一门技术也是一门艺术，它要求技术人员具备扎实的基础知识、熟练的操作技巧和敏锐的洞察力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路板维修方法：集成电路的检测方法
电路板集成电路故障是一种常见的电路板故障，本文就由电路板维修培训学校与大家分享一下集成电路的检测方法，供大家在进行电路板维修工作时参考。
在修理集成电路的电子产品时，要对集成电路进行判断是一个重要内容，否则会事倍功半。
首先要掌握该集成电路的用途、内部结构原理、主要电特性等，必要时还要分析内部电路原理图。
除了这些之外，如果再有各引脚对地直流电压、波形、对地正反向直流电阻值，就更容易判断了。
然后按现象判断其故障部位，并按部位查找故障元件，有时需要多种判断方法证明该器件是否损坏。
一般对集成电路的检查判断方法有两种：一是不在线检查判断，即集成电路未焊入印制电路板的判断，在没有专用仪器设备的条件下，要确定集成电路的质量好坏是很困难的，一般情况下可用直流电阻法测量各引脚对应于接地脚之间的正反向电阻值并与完好集成电路进行比较，也可以采用替换法把可疑的集成电路插到正常电路同型号的集成电路的位置上来确定其好坏；二是在线检查判断，即集成电路连接在印制电路板上的判断方法。
在线判断是检修集成电路电视机最实用和有效的方法。
下面对几种方法进行简述。
集成电路检测方法一：电压测量法。
用万用表测出各引脚对地的直流工作电压值，然后与标称值相比较，依此来判断集成电路好坏。
但要区别非故障性的电压误差。
测
量集成电路各引脚的直流工作电压时，如遇到个别引脚的电压与原理图或维修技术资料中所标电压值不符，不要急于断定集成电路已损坏，应该先排除以下几个因素后再确定：①原理图上标称电压是否有误。
因为常有一些说明书、原理图等资料上所标的数值与实际电压值有较大差别，有时甚至是错误的。
此时，应多找一些有关资料进行对照，必要时分析内部图与外围电路，对所标电压进行计算或估算来验证所标电压是否正确。
②标称电压的性质应区别开，即电压是静态工作电压还是动态工作电压。
因为集成电路的个别引脚随着注入信号的有无而明显变化，此时可把频道开关置于空频道或有信号频道，观察电压是否恢复正常。
如后者正常，则说明标称电压属动态工作电压，而动态工作电压又是指在某一特定的条件下而言，当测试时动态工作电压随接收场强不同或音量不同有变化。
③外围电路可变元件可能引起引脚电压变化。
当测出电压与标称电压不符时，可能因为个别引脚或与该引脚相关的外围电路连接的是一个阻值可变的电位器
（如音量电位器、色饱和度电位器、对比度电位器等）。
这些电位器所处的位置不同，引脚电压会有明显不同，所以当出现某一引脚电压不符时，要考虑该引脚或与该引脚相关联的电位器的位置变化，可旋动看引脚电压能否与标称值相近。
④使用万用表不同，测得数值有差别。
由于万用表表头内阻不同或不同直流电压挡会造成误差，一般原理图上所标的直流电压都是
以测试仪表的内阻大于20k。
/V进行测试的。
当用内阻小于20k。
/V的万用表进行测试时，将会使被测结果低于原来所标的电压。
综上所述，就是在集成电路没有故障的情况下，由于某种原因而使所测结果与标称值不同。
所以总的来说，在进行集成电路直流电压或直流电阻测试时要规定一个测试条件，尤其是要作为实测经验数据记录时更要注意这一点。
通常把各电位器旋到机械中间位置，信号源采用一定场强下的标准信号。
当然，如能再记录各电位器同时在最小值和最大值时的电压值，那就更具有代表性。
如果排除以上几个因素后，所测的个别引脚电压还是不符合标称值时，需进一步分析原因，但不外乎两种可能：一是集成电路本身故障引起，二是集成外围电路造成。
如何区分这两种故障源，是修理集成电路的关键。
集成电路检测方法二：在线直流电阻普测法如果发现引脚电压有异常，可以先测试集成电路的外围元器件好坏以判定集成电路是否损坏。
断电情况下测定阻值比较安全，而且可以在没有资料和数据以及不必要了解其工作原理的情况下，对集成电路的外围电路进行在线检查。
在相关的外围电路中，以快速方法对外围元器件进行一次测量，以确定是否存在较明显的故障。
方法是用万用表R X10挡分别测量二极管和三极管的正反向电阻值。
此时由于电阻挡位定得很低，外围电路对测量数据的影响较小，可很明显地看出二极管、三极管的正反向电阻值，尤其是PN 结的正向电阻增大或短路更容易发现，其次可对电感是否开路
进行普测，正常时电感两端的在线直流电阻只有零点几欧最多至几十欧，具体阻值要看电感的结构而定。
如测出两端阻值较大，那么即可断定电感开路。
继而根据外围电路元件参数的不同，采用不同的电阻挡位测量电容和电阻，检查是否有较为明显的短路和开路性故障，先排除由于外围电路引起个别引脚的电压变化，再判定集成电路是否损坏。
集成电路检测方法三：电流流向跟踪电压测量法此方法是根据集成电路内部和外围元器件所构成的电路，并参考供电电压（即主要测试点的已知电压）进行各点电位的计算或估算，然后对照所测电压是否符合正常值来判断集成电路的好坏。
本方法必须具备完整的集成电路内部电路图和外围电路原理图。
集成电路检测方法四：在线直流电阻测量对比法它是利用万用表测量待查集成电路各引脚对地正、反向直流电阻值与正常值进行对照来判断好坏。
这一方法是一种机型同型号集成电路的正常可靠数据，以便和待查数据相对比。
测试时，应注意如下事项：①测试条件要规定好,测验记录前要记下被测机牌号、机型、集成电路型号，并设定与该集成电路相关电路的电位器应在机械中心位置，测试后的数据要注明万用表的直流电阻挡位，一般设定在R X1k 或R X10挡，红表笔接地或黑表笔接地测两个数据。
②测量造成的误差应注意：测试用万用表要选内阻三20k Q/V,并且确认该万用表的误差值在规定范围内，并尽可能用同一块万用表进行数据对比。
③原始数据所用电路应和被测电路相同：牌号机
型不同，但集成电路型号相同，还是可以参照的。
不同机型不同电路要区别，因为同一块集成电路可以有不同的接法，所得直流电阻值也有差异。
集成电路检测方法五：非在线数据与在线数据对比法集成电路未与外围电路连接时所测得的各引脚对应于地脚的正、反向电阻值称为非在线数据。
非在线数据通用性强，可以对不同机型、不同电路、集成电路型号相同的电路作对比。
具体测量对比方法如下：首先应把被查集成电路的接地脚用空心针头和电烙铁使之与印制电路板脱离，然后对应于某一怀疑引脚进行测量对比。
如果被怀疑引脚有较小阻值电阻连接于地与电源之间，为了不影响被测数据，该引脚也可以与印制板开路。
例如：CA3065E只要把第②、⑤、⑥、⑨、五个引脚与印制电路板脱离后，各引脚应和非在路原始数据相同，否则说明集成电路有故障。
集成电路检测方法六：代换法用代换法判断集成电路的好坏确是一条捷径之路，可以减少由许多检查分析而带来的各种麻烦。
集成电路的使用注意事项如下。
①使用前应对集成电路的功能、内部结构、电特性、外形封装及与该集成电路相连接的电路作全面的分析和理解，使用情况下的各项电性能参数不得超出该集成电路所允许的
最大使用范围。
②安装集成电路时要注意方向，不要搞错，在不同型号间互换时更要注意。
③正确处理好空脚。
遇到空的引脚时，不应擅自接地，这些引脚为更替或备用脚，有时也作为内部连接。
CMOS电路不用的输入端不能悬空。
④注意引脚承
受的应力与引脚间的绝缘。
⑤对功率集成电路需要有足够的散热器，并尽量远离热源。
⑥切忌带电插拔集成电路。
⑦集成电路及其引线应远离脉冲高压源。
⑧防止感性负载的感应电动势击穿集成电路，可在集成电路相应引脚接入保护二极管，以防止过电压击穿。
提示：供电电源的极性和稳定性，可在电路中增设诸如二极管组成的保证电源极性正确的电路和浪涌吸收电路。
以上便是由电路板维修培训学校为大家分享的集成电路的检测方法，希望对大家有所帮助，如果大家对电路板维修培训、电路板维修培训班、电路板维修培训有任何兴趣的，都可以与我们电路板维修培训学校联系，我们将竭诚为您提供最好的电路板维修培训课程，让您在最短时间内掌握电路板维修技术。
