微机保护的硬件原理
微机继电保护 第一章
三、开关量输出 (DO)回路 实际的微机保护 装置输出跳闸回路中, 需要对跳闸出口继电 器的电源回路采取控 制措施, 同时对光电 隔离回路采用异或逻 辑控制。
图1-23 具有电源控制的跳闸出口继电器输出回路
第一章 微机继电保护装置硬件原理
第五节 微机继电保护的发展趋势 一、微机保护装置的发展 计算机化, 网络化, 保护、控制、测量、数据 通信一体化和人工智能化。 二、微机保护算法和原理的发展 基于故障分量原理的保护(暂态故障分量保护 和工频故障分量保护) 算法 , 小波分析在保护中 的应用, 利用通信技术构成的“广域保护”, 以及模 糊理论、人工神经网络、自适应理论、专家系统 等智能技术在继电保护装置的应用等。
第一章 微机继电保护装置硬件原理
第六节 微机继电保护装置的功能编号 将继电保护装置通过对功能进行详细描述、 定义 。采用ANSI/IEEE Standard C37.2 标准的继 电保护功能编号见表1－1。 表中给出了标准的功能号 , 广泛应用于工程图 例、流程图、操作过程及其他应用书籍中。采用 标准功能编号 , 每个继电器或继电保护装置可细 分为一系列功能 , 方便设计、制造、运行维护等 各个环节 , 简洁易懂。
第一章 微机继电保护装置硬件原理
第四节 开关量输入及输出回路 一、光电隔离 实现两侧电路之间的电气隔离，解决不同逻 辑电平之间的信号传递和控制。 二、开关量输入(DI)回路 用于识别运行方式、运行条件等。开关量状态正 好对应二进制数字的“1” 或 “0”, 开关量可作为数 字量读入。DI接口作用是为开关量提供输入通道, 并在数字保护装置内外部之间实现电气隔离, 一类是装在保护装置面板上的接点，另一类 是从装置外部经过端子排引入装置的接点。
第一章 微机继电保护装置硬件原理
微机保护装置的原理
微机保护装置的原理1.测量采集：微机保护装置首先需要采集电力系统中的各种电气量，如电流、电压、功率等。
通过安装在各种电气设备上的传感器，可以将这些电气量转换为相应的模拟信号。
然后，使用模数转换器将模拟量转换为数字量，供后续处理使用。
2.信号处理：通过采集到的数字量，微机保护装置可以进行信号处理，包括滤波、采样、定标等。
其中滤波是为了滤除噪声和干扰，使得信号更为稳定；采样是为了采集到足够的离散的数据点，以便于后续计算和分析；定标是为了将数字量转换为实际的物理量，以便更好地理解和处理。
3.故障检测：在信号处理之后，微机保护装置通过各种算法和模型进行故障检测。
这些算法和模型是基于电力系统的工作原理和特性进行建立的，可以通过对输入信号的分析和比较来判断系统是否存在故障情况。
例如，可以通过电流和电压的幅值、相位、频率等信息来判断电力设备是否过载、短路等。
4.故障定位：一旦微机保护装置检测到电力系统中存在故障，它可以通过进一步的信号处理和分析来进行故障的定位。
根据电力设备的具体结构和布置，可以通过测量到的电气量和设备的参数计算出故障点的位置，以指导后续的处理和维修。
5.保护动作：最后，当微机保护装置确认存在故障并确定故障位置之后，它会采取相应的保护动作以保护电力设备的安全运行。
这些保护动作通常包括断开故障电路、切除故障负荷和发送报警信号等。
同时，微机保护装置还会记录故障发生的时间、位置和原因等信息，以供后续的故障分析和预防。
总之，微机保护装置通过采集、处理、分析电力系统中的各种电气量来检测故障，定位故障，并最终采取适当的措施以保护电力设备的安全运行。
通过软件算法和模型的支持，微机保护装置能够快速、准确地响应电力系统中的异常情况，并对其进行及时控制和保护。
微机保护原理

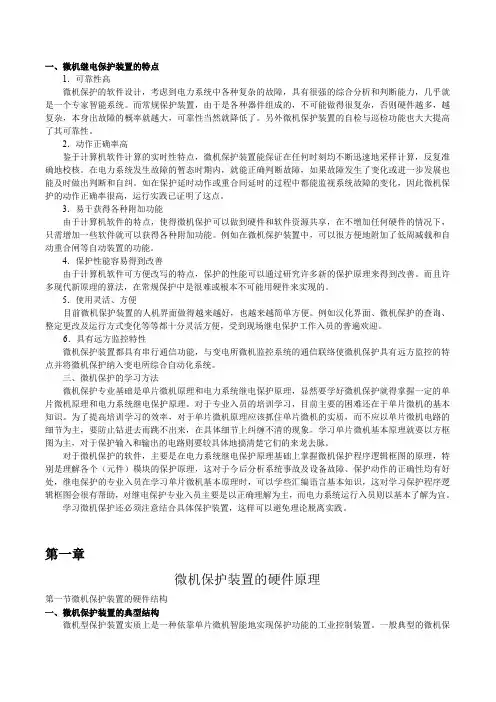

一、微机继电保护装置的特点1．可靠性高微机保护的软件设计，考虑到电力系统中各种复杂的故障，具有很强的综合分析和判断能力，几乎就是一个专家智能系统。
而常规保护装置，由于是各种器件组成的，不可能做得很复杂，否则硬件越多，越复杂，本身出故障的概率就越大，可靠性当然就降低了。
另外微机保护装置的自检与巡检功能也大大提高了其可靠性。
2．动作正确率高鉴于计算机软件计算的实时性特点，微机保护装置能保证在任何时刻均不断迅速地采样计算，反复准确地校核。
在电力系统发生故障的暂态时期内，就能正确判断故障，如果故障发生了变化或进一步发展也能及时做出判断和自纠。
如在保护延时动作或重合间延时的过程中都能监视系统故障的变化，因此微机保护的动作正确率很高，运行实践已证明了这点。
3．易于获得各种附加功能由于计算机软件的特点，使得微机保护可以做到硬件和软件资源共享，在不增加任何硬件的情况下，只需增加一些软件就可以获得各种附加功能。
例如在微机保护装置中，可以很方便地附加了低周减载和自动重合闸等自动装置的功能。
4．保护性能容易得到改善由于计算机软件可方便改写的特点，保护的性能可以通过研究许多新的保护原理来得到改善。
而且许多现代新原理的算法，在常规保护中是很难或根本不可能用硬件来实现的。
5．使用灵活、方便目前微机保护装置的人机界面做得越来越好，也越来越简单方便。
例如汉化界面、微机保护的查询、整定更改及运行方式变化等等都十分灵活方便，受到现场继电保护工作入员的普遍欢迎。
6．具有远方监控特性微机保护装置都具有串行通信功能，与变电所微机监控系统的通信联络使微机保护具有远方监控的特点并将微机保护纳入变电所综合自动化系统。
三、微机保护的学习方法微机保护专业基础是单片微机原理和电力系统继电保护原理，显然要学好微机保护就得掌握一定的单片微机原理和电力系统继电保护原理。
对于专业入员的培训学习，目前主要的困难还在于单片微机的基本知识。
为了提高培训学习的效率，对于单片微机原理应该抓住单片微机的实质，而不应以单片微机电路的细节为主，要防止钻进去而跳不出来，在具体细节上纠缠不清的现象。
微机保护的基本原理与构成课件
输入；执行通过开关量输出，起动信号、跳闸继电器等，完成保护各种功能。
④ 人机对话接口 用于调试、定值整定、工作方式设定、动作行为记录、与系统通信等。
包括：打印、显示、键盘及信号灯、音响或语言告警等。
⑤ 电源 电源是微机保护装置重要组成部分，通常采用逆变稳压电源。
3
2、微机保护数据采集系统 A/D式数据采集系统如图所示：
① 电压形成回路 微机继电保护要从被保护对象的电流、电压互感器处取得相应信息。但
这些二次数值、输入范围对典型的微机继电保护电路却不适用，需要降低 和变换。一般采用变换器来实现变换。（微机保护参数的输入范围：0～5V 或4～20mA）
4
② 采样保持与低通滤波 由于微机保护只能对数字量进行运算和判断，所以应将连续模拟量变
为离散量。采样保持电路作用就是在一个极短的时间测出模拟量在该时 刻的瞬时值；并要求在A／D转换期间保持不变。
同时采样：继电保护大多数原理是基于多个输入信号，如三相电流、 三相电压等。在每一个采样周期对通道的量全部同时采样。
5
采样频率：采样间隔 的倒数称为采样频率 。采样频率的选 择是微机保护中的一个关键问题。频率高，采样精确，但对A/D转换器 的转换速度要求也高，投资也就越高。
监控程序主要是键盘命令处理程序，为接口插件及各CPU保护插件进 行调节和整定而设置的程序；接口的运行程序由主程序和定时中断服务程 序构成。主程序完成巡检、键盘扫描和处理、故障信息的排列和打印。
2、保护软件的配置 保护软件含主程序和中断服务程序。 主程序：初始化、自检；保护逻辑判断和跳闸处理。 中断程序：定时采样中断和串行口通信中断服务程序。
第二章微机保护装置硬件原理
第二章微机保护装置硬件原理微机保护装置是一种常见的电力系统保护装置，用于对电力系统进行监控、测量和保护。
它通常由硬件和软件两部分组成，其中硬件部分是保护装置的核心部分。
本章将介绍微机保护装置的硬件原理。
一、微机保护装置的硬件构成微机保护装置的硬件构成包括中央处理器、存储器、输入输出接口、时钟和定时器、外围电路等。
1. 中央处理器（Central Processing Unit, CPU）：中央处理器是微机保护装置的核心部件，它负责执行各种保护算法和逻辑控制，对电力系统进行监测和保护。
中央处理器中通常包含ALU（算术逻辑单元）、控制单元和寄存器等。
2. 存储器（Memory）：存储器用于存储程序、数据和中间结果等信息。
微机保护装置中的存储器通常包括主存储器和辅助存储器。
主存储器用于存储运行时的程序和数据，而辅助存储器用于存储长期保存的程序和数据。
3. 输入输出接口（Input/Output Interface）：输入输出接口用于与外部设备进行数据交换。
微机保护装置的输入输出接口通常包括模拟输入输出接口和数字输入输出接口。
模拟输入输出接口用于处理模拟量数据，如电流、电压等；而数字输入输出接口用于处理数字量数据，如开关状态、报警信号等。
4. 时钟和定时器（Clock and Timer）：时钟和定时器用于对微机保护装置进行时序控制。
时钟用于提供基本的时钟周期，定时器用于进行定时操作，如定时测量、关闭保护装置等。
5. 外围电路（Peripheral Circuit）：外围电路包括电源电路、输入电路和输出电路等。
电源电路用于为微机保护装置提供稳定的供电，输入电路用于对输入信号进行处理和转换，输出电路用于向外部设备输出信号。
二、微机保护装置的工作原理微机保护装置的工作原理主要包括数据采集、信号处理、判决逻辑和输出动作等。
1.数据采集：微机保护装置通过输入接口从电力系统中采集各种信号，如电流、电压、功率、频率等，并将它们转换为数字信号进行处理。
微机继电保护硬件系统的构成与原理
图4 采样保持电路原理
它由一个电子模拟开关K，电容C以及两个阻抗变换 器组成。开关K受逻辑输入端电平控制。在高电平时 K闭合，此时，电路处于采样状态，C迅速充电或放 电到电容上电压等于该采样时刻的电压值(Ui)。K的 闭合时间应满足使C有足够的充电或放电时间即采样 时间。为了缩短采样时间，这里采用阻抗变换器l， 它在输入端呈现高阻抗，输出端呈现低阻抗，使C上 电压能迅速跟踪等于Ui值。K打开时，电容C上保持 住K打开瞬间的电压，电路处于保持状态。同样为了 提高保持能力，电路中亦采用了另一个阻抗变换器2， 它对C呈现高阻抗。采样保持的过供电1班 第四组
§1.1 微机保护装置硬件系统构成
微机保护装置硬件系统包含以下五个部分： （1）数据采集单元即模拟量输入系统。包括电压形成、模拟滤波、采样保 持、多路转换以及模数转换等功能块，完成将模拟输入量准确地转换为所需 的数字量的功能。 （2）数据处理单元即微机主系统。包括微处理器、只读存储器、随机存取 存储器以及定时器等．微处理器执行存放在只读存储器中的程序，对由数据 采集系统输入至随机存取存储器中的数据进行分析处理，以完成各种继电保 护的功能。 （3）数字量输入/输出接口即开关量输入输出系统。由若干并行接口、光电 隔离器及中间继电器等组成，以完成各种保护的出口跳闸、信号警报、外部 接点输入及人机对话等功能。 （4）通信接口。包括通信接口电路及接口以实现多机通信或联网。 （5） 电源。供给微处理器、数字电路、A/D转换芯片及继电器所需的电源。 保护装置的硬件示意图如下所示 ：
图5 采样保持过程示意图 Tc为采样脉冲宽度，Ts为采样周期（或称采样间隔）。可见， 采样保持输出信号已经是离散化的模拟量，再经A/D转换后就成 为离散化的数字量。
图5所示采样间隔Ts的倒数称为采样频率fs。采 样频率的选择是微机保护硬件设计中的一个关 键问题。采样频率越高，要求微处理器的速度 越高。因为微机保护是一个实时系统，数据采 集系统以采样的频率不断地向微处理器输入数 据，微处理器必须要来得及在两个相邻采样间 隔时间Ts内处理完对每一组采样值所必须作的 各种操作和运算，否则,微处理器将跟不上实时 节拍而无法工作。相反，采样频率过低，将不 能真实反映被采样信号的情况。
微机继电保护装置的硬件原理
在非周期分量的作用下容易饱和，线性度较差，动态 范围也较小。
一般采用电流变换器将电流信号变换为电压信号
第一章 微型机保护的硬件原理
1－2 模拟量输入系统（数据采集系统）
Z 为模拟低通滤波器及A/D 输入端等回路构成的综合 阻抗，在工频信号条件下，该综合阻抗的数值可达 80KΩ 以上
在逻辑输入为高电平时 AS 闭合，此时，电路处于采样 状态。Ch 迅速充电或放电到usr(t)在采样时刻的电压值。 AS 的闭合时间应满足使Ch 有足够的充电或放电时间 即采样时间，显然希望采样时间越短越好。这里，应 用阻抗变换器I 的目的是，它在输入端呈现高阻抗，对 输入回路的影响很小；而输出阻抗很低，使充放电回 路的时间常数很小，保证Ch 上的电压能迅速跟踪到 usr(t)在采样时刻的瞬时值。
跟随器的输入阻抗很高（达1010Ω），输出阻抗很低 （最大6Ω），因而A1对输入信号usr来说是高阻，而在 采样状态时，对电容Ch 为低阻充放电，故可快速采样。 又由于A2 的缓冲和隔离作用，使电路有较好的保持性 能。
第一章 微型机保护的硬件原理
二、采样保持电路和模拟低通滤波器
（二）对采样保持电路的要求
阻抗变换器I 和Ⅱ可由运算放大器构成。
TC 称为采样脉冲宽度，TS 称为采样间隔（或称采样 周期）。
等间隔的采样脉冲由微型机控制内部的定时器产生。
第一章 微型机保护的硬件原理
二、采样保持电路和模拟低通滤波器
（二）对采样保持电路的要求
1）Ch 上电压按一定的精度（如误差小于0.1％）跟踪上 Usr 所需要的最小采样宽度Tc（或称为截获时间），对 快速变化的信号采样时，要求Tc 尽量短，以便可用很 窄的采样脉冲，这样才能更准确地反映某一时刻的Usr 值。
微机保护的硬件原理和算法
1 1 1
1 1 1
A 1 a2 1 a
a a2
,
A1
1 3
1 1
a a2
a
2
a
31
第四节 傅立叶级数算法
采用对称分量矩阵表达后，三相分解为正负零序的关系 可以表达为
U•
0 ,1, 2
A
1 U•
A,B,C
三序合成为三相就是逆的过程
U•
A,B,C
A
第三章 微机保护的算法
第一节 概述
定义
根据模数转换器提供的输入电气量的采样数据进行 分析、运算和判断，以实现各种继电保护功能的方 法称为算法
分类
根据采样值计算出保护需要的量值，求电压、电流、 再计算阻抗，然后和定值比较
直接模拟模拟型保护判据，判断故障是否在区内。
评价指标 精度和速度
1
第三章 微机保护的算法
i2
i(n2TS
)
应为2wI nsi1nTs(n2TS
0I
)
2
2I
sin(1I
)
2
2I cos1I
3
第二节 假定输入为正弦量的算法
2I 2 i12 i22 2U 2 u12 u22
阻抗模值和幅角
tg1I
i1 i2
tg1U
u1 u2
Z U I
u12 u22 i12 i22
Z
1U
1I
i1
1 TS
(in1
in )
u1
1 TS
(un1 un )
为了保证精度，该点的瞬时值要和求导数的值位于同
一点，瞬时值用前后两点的平均值代替
i1
微机综合保护原理
微机综合保护原理微机综合保护原理是指在微机控制系统中，通过采取多种措施对系统进行保护的原理。
这种保护是为了防止外界干扰、操作失误、故障等因素对系统正常运行和数据安全产生影响。
微机综合保护原理主要包括硬件保护和软件保护两个方面。
硬件保护主要是通过硬件电路来实现的。
常用的硬件保护措施包括过电流保护、过压保护、过温保护等。
过电流保护是为了防止电流超过设定值而对电路造成损坏。
一般采用熔丝、电流保险丝等方式来实现过电流保护。
过压保护是为了防止电压超过设定值而对电路造成损坏。
一般采用过压保护器、瞬变电压抑制器等方式来实现过压保护。
过温保护是为了防止温度超过设定值而对电路造成损坏。
一般采用温度传感器、风扇等方式来实现过温保护。
软件保护主要是通过软件编程来实现的。
常用的软件保护措施包括系统自检、错误处理、恢复机制等。
系统自检是指在系统启动过程中对关键参数进行检测和验证，以确保系统的正常运行。
例如，检测CPU、内存、硬盘等是否正常工作，检测系统的硬件和软件配置是否与预期一致等。
错误处理是指在系统运行过程中，对可能出现的错误进行处理。
例如，对于输入数据错误、传感器异常、通信中断等情况，系统可以进行相应的处理，包括报警、自动纠错、数据重发等操作。
恢复机制是指在系统发生故障时，通过自动恢复措施使系统尽快恢复正常工作状态。
例如，系统可以自动重启、切换到备用系统、恢复最近的工作状态等。
此外，微机综合保护原理还包括网络安全防护。
网络安全防护涉及到对系统进行防火墙、入侵检测、数据加密等方面的保护措施，以确保系统的安全。
总的来说，微机综合保护原理通过硬件和软件两个方面的措施，保护系统免受外界干扰和故障的影响，确保系统的正常运行和数据的安全。
这是现代微机控制系统不可或缺的重要部分，也是保证系统稳定性和可靠性的基础。
微机保护硬件原理
第一章 微保的硬件原理
信号预处理中，还包括隔离和抑制随有用信号进入的干 扰，这对提高继电保护装置的可靠性非常重要。
还有一类信号，如断路器、隔离开关等设备的辅助 接点以及其他继电器接点的开关量信号，或者来自别的 微机保护或数字设备的数字量信号。这些信号通过干扰 隔离环节，由输入/输出接口进入微机。
返 回
•
第一章 微保的硬件原理
图1-1-2 数据采集系统框图 (a)基于A/D转换方式的数据采集系统
(b)基于V/F原理的数采集系统
返回
第一章 微保的硬件原理
★2、CPU系统
CPU系统包括：微处理器（MPU)、只读存储 器(一般用EPROM)、随机存取存储器(RAM)、定 时器。
微机保护装置的核心是CPU系统或单片机系统，除 了硬件之外，还有存储在存储器里的软件系统。这些 硬件和软件构成的整个单片微机系统，主要任务是完 成数值测量、逻辑运算及控制和记录等智能化任务。 除此之外，现代的微机保护应具备各种远方功能，它 包括发送保护信息并上传给变电站微机监控系统，接 收集控站、调度所的控制和管理信息。
第一章 微保的硬件原理
第一章
微机保护的硬件原理
第一章 微保的硬件原理
第一章 微机保护的硬件原理
第一节 第二节 第三节 口方式 第四节
微机保护装置的硬件结构 微机保护的数据采集系统 数据采集系统与微机的接 开关量输入输出回路
第一章 微保的硬件原理
第一节
微机保护装置的硬件结构
总线
模拟量输入电路 CPU主系统 并行 接口 A/D 并行 接口
第一章 微保的硬件原理
这种单片微机系统可以是单CPU或采用多CPU系统。
一般为了提高保护装置的容错水平，目前大多数保 护装置已采用多CPU系统，尤其是较复杂的保护装置， 其主要保护和后备保护都是相互独立的微机保护系 统。它们的CPU是相互独立的，任何一个保护的CPU 或芯片损坏均不影响其他保护。除此之外，各保护 的CPU总线均不引出，输入及输出的回路均经光隔离 处理，能将故障定位到插件或芯片，从而大大地提 高了保护装置运行的可靠性。但是对于比较简单的 微机保护，由于保护功能较少，为了简化保护结构， 多数还是采用单CPU系统。
微机保护工作原理
微机保护工作原理
微机保护工作原理是通过监测微机系统内部的各种状态和外部环境的变化，并采取相应的措施来保护微机系统免受损害或故障。
具体的工作原理如下：
1. 温度保护：微机系统内部的温度过高容易导致电子元件的老化和损坏，因此需要通过温度传感器监测温度的变化，并在温度超过一定阈值时采取降低运行速度、增加风扇转速或自动关机等措施来降低温度。
2. 电压保护：微机系统对于电压的要求比较严格，过高或过低的电压都可能导致电子元件的损坏。
为了保护微机系统，通常会使用各种稳压电路和过压保护电路来稳定输入电压，并在电压异常时通过自动断电或发送报警信号等方式来保护微机系统。
3. 电流保护：微机系统中电流的过载会导致电子元件的过热和损坏，因此需要使用过流保护电路来监测电流的变化，并在电流超过一定阈值时采取相应的措施，如自动断电或降低负载等。
4. 过载保护：微机系统中的各个组件和外设都有其工作范围，超过该范围可能导致系统运行不稳定或故障。
为了保护微机系统，通常会使用过载保护电路来监测各个组件和外设的工作状态，并在超过规定范围时采取相应的措施来保护微机系统。
5. 过频保护：微机系统的工作频率也有一定的范围，超过该频率可能导致电子元件的损坏。
为了保护微机系统，通常会使用过频保护电路来监测系统的工作频率，并在超过规定范围时采
取相应的措施，如自动降低频率或断电等。
总之，微机保护工作原理是通过监测微机系统内部的各种状态和外部环境的变化，并采取相应的措施来保护微机系统免受损害或故障，从而提高系统的稳定性和可靠性。
微机保护装置的硬件原理
微机保护装置的硬件原理1.电压电流采样和信号调理：微机保护装置通过安装在电力系统中的电流互感器和电压互感器对电力系统的电流和电压进行采样。
采样的模拟信号经过滤波、放大、保持等各种处理电路，转换为数字信号，经过数据处理和分析。
2.AD转换和DSP处理：采样信号经过模数转换器（ADC）转换成数字信号，然后送入数字信号处理器（DSP）。
DSP是微机保护装置的核心处理器，它能够高效执行各种复杂的算法，如差动、过流、过压、欠压等等。
DSP还可以实时采集、分析和存储数据，并与外部通信模块交互。
3.数据传输和通信：微机保护装置通常与电力系统交换信息，以便实时监测和保护。
通信模块可以是串行方向、以太网或光纤等多种方式。
通过通信模块，保护装置可以接收来自其他设备的控制信号，也可以将故障信息发送给监控中心或其他装置。
4.保护算法：微机保护装置内置了多种保护算法，用于识别电力系统中的各种故障和异常情况。
常见的保护算法包括差动保护（用于检测设备内部短路故障）、过流保护（用于检测额定电流以上的电路过流故障）、过压保护（用于检测设备额定电压以上的电压异常）等。
这些算法通过对采集的信号进行实时分析和比较，确定故障类型，并触发相应的保护动作。
5.控制和输出接口：保护装置通常还具有控制和输出接口，用于与其他设备或系统进行交互。
控制接口可以接收来自其他设备或系统的控制信号，如远方信号、故障信号等，并实施相应的动作。
输出接口则可以控制蜂鸣器、继电器等设备，实现报警、断路等操作。
综上所述，微机保护装置的硬件原理涉及到电压电流采样、信号调理、AD转换、DSP处理、数据传输和通信、保护算法、控制和输出接口等方面。
它通过采集、处理和分析电力系统的信号数据，并按照预设的保护算法进行相应的保护动作，有效地保护电力系统设备的安全运行。
第二讲微机保护的硬件原理
前两个指标取决于阻抗变换器和保持电容的性能， 就捕获而言，越小越好；就保持而言越大越好。 一般来讲，要求快速捕获，采样周期短，电容要小 一些； 慢速捕获，采样周期长，电容大一些，稳定性好， 抗杂散电容影响能力强。
第二节 数据采集系统
1－保持下降率 2－保持跳变误差 3－0.1％误差的截获时间 4－充电速率 5－频带 例子：若取Ch为0.01uf，则保持 下降率为2mV/S，微机保护采样 速率高于2mS，没问题；而截获 时间为20微妙，误差相当于工频 0.36度，也没有问题。 但是对于高频采集－行波采集就 不行了！！ 需要提醒的是：Ch经常需要外接
I1 U R / 2R; I 2 1/ 2I1; I3 1/ 4I1; I 4 1/ 8I1
所以，运放输入电流为 I B1I1 B2 I 2 B3 I3 B4 I 4
usc I RF
第二节 数据采集系统
逐次逼近式模数转换器原理
将一待转换的模拟输入信号Uin与一推测信号Ui相比 较，根据推测信号大于还是小于输入信号来决定是增大还 是减小该推测信号，直至逼近输入信号为止。推测信号由 D/A转换器的输出获得。
第二节 数据采集系统
前置低通滤波器的设置
滤波器是一种能使有用频率信号通过，同时拟制无用频率信号 的电路。低通滤波器是只让低于截至频率通过的滤波器。 前置低通滤波器又称为抗混叠滤波器，广泛应用于各种消费、 控制电路中的采样电路前，滤除高于2倍采样频率的信号，因此截 至频率被设置为1/2fs。 低通滤波器可以采用有源的、也可以采用无源的。无源滤波器 构成简单，但电阻和电容回路对信号有衰减作用，并会带来时间延 迟，仅适用于对速度和性能要求不高的微机保护 有源滤波器抗冲击干扰能力差，但滤波性能好。 性能越好的滤波器延时越长，造成信号不同步的可能性越大。 继电保护常常采用普通的一阶（最高二阶的有源或无源）滤波 器来限制接近工频分量的谐波信息混进来！
微机保护原理
微机保护原理
微机保护原理是通过一系列的硬件和软件措施来确保计算机系统的安全和稳定运行。
微机保护原理的核心目标是防止计算机系统受到恶意软件、硬件故障、不当操作或未经授权的访问所引起的损害。
在硬件方面，微机保护原理主要包括以下几个方面：
1. 电源稳定性保护：通过电源管理单元（PMU）监控和控制
系统的供电电压和电流，确保供电稳定，避免电压波动和过电流对系统组件的损害。
2. 温度保护：通过传感器监测系统内的温度，当温度超过预设的安全范围时，会触发保护机制，例如自动降频、自动关机等，以避免过热引起硬件故障。
3. 过压保护：当外部电压超过允许范围时，系统会通过电路设计中的稳压器、过压保护管等部件来保护系统不受损害。
4. 过流保护：通过设计合理的电源线路和电流保护装置，当电流超过设定值时，会自动切断电源，以防止过流引起电子元件的损坏。
在软件方面，微机保护原理主要包括以下几个方面：
1. 防病毒和间谍软件：通过安装有效的杀毒软件和防火墙，对计算机进行实时监测和防护，及时发现和清除潜在的恶意软件。
2. 系统更新和补丁安装：定期更新操作系统和软件的补丁程序，修复已知的漏洞和安全问题，以提高系统的安全性。
3. 数据备份和恢复：定期备份关键数据和系统设置，并制定恢复计划和流程，以防止意外数据丢失或系统故障。
4. 访问控制和密码保护：通过严格的用户权限管理、访问控制策略和密码强度要求，限制未授权用户的访问和保护系统的安全性。
通过综合应用硬件和软件的保护措施，微机保护原理可以有效地提高计算机系统在安全和稳定性方面的性能，保护用户的数据和系统免受损害。
微机保护原理
近三十年来，计算机技术发展很快，计算机的应用已广泛而深入的影响着科学技术、生产、和生活的各个领域。
它给各部门的面貌带来了巨大的并且往往是质的变化。
计算机技术同样影响到继电保护技术的发展。
传统的继电保护基本上已被新型的微机保护所替换。
下面简单介绍一下微机保护。
一、微机保护装置的构成微机保护与传统继电保护的最大区别就在于前者不仅有实现继电保护功能的硬件电路，而且还必须有保护和管理功能的软件———程序；而后者则只有硬件电路。
微机保护装置的硬件构成可分为四部分：数据采集、微型计算机模块、开出开入、人机接口、其它(通讯，电源等)。
（一）数据采集传统保护是把电压互感器（TV）二次侧电压信号及电流互感器（TA）二次电流信号直接引入继电保护装置，或者把二次电压、电流经过变换（信号幅值变化或相位变化）组合后再引入继电保护装置。
因此，无论是电磁型、感应型继电器还是整流型、晶体管型继电保护装置都属于反应模拟信号的保护。
尽管在集成电路保护装置中采用数字逻辑电路，但从保护装置测量元件原理来看，它仍属于反应模拟量的保护。
而微机保护中的微机则是处理数字信号的，即送入微型计算机的信号必须是数字信号。
这就要求必须有一个将模拟信号变换成数字信号的系统，这就是数据采集系统的任务。
（二）微型计算机模块微型计算机是微机保护装置的核心。
数字信号采集进来后对其进行数字虑波，然后通过各种不同的算法对其进行计算处理，逻辑判断，动作出口，事故纪录等等处理。
目前计算机保护的计算机部分都是由微型计算或单片微型计算机构成的，这也是微机保护名称的由来。
由一片微处理器配以程序存贮器、数据存贮器、接口芯片（包括并行接口芯片、串行接口芯片）、定时器、计数器芯片等构成的微机系统称为单微机系统。
而在一套微机型保护装置中有两片或两片以上的微处理器构成的微机系统则称为多微机系统。
由单片微型计算机配以部分接口芯片也可以构成微机系统。
同样地，在一套微机保护装置中仅有一个微处理器称为单微机系统，而在一套保护装置中有两片或两片以上微处理器则称为多微机系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不区分微机、单片机、微处理器
可编辑ppt
3
第一章 微机保护的硬件原理
第二节 数据采集系统
为模数转换（AD）做准备、转换模拟量为数字 量
适应电力系统故障信号特点
频谱分布宽广：从直流、衰减直流、工频基波分量到各 次谐波（最高到数百千赫兹）在内的暂态信号
可编辑ppt
10
第二节 数据采集系统
2－2 采样保持电路和模拟低通滤波 器
采样保持电路的作用及原理
定义：采样保持电路（S/H,Sampling and Holding）是在极短时间内测量模拟量在该时刻的 瞬时值，并在模拟－数字转换器进行转换的期间 保持输出不变的一个电路
可编辑ppt
11
第二节 数据采集系统
第一章 微机保护的硬件原理
第一节 概述
1.微机保护的硬件系统包括以下三部分：
数据采集系统（或称模拟量输入系统）：包括电压形 成、采样保持、多路开关及数模转换。
微型机（或微处理器）主系统：包括微处理器、程序 存储器（ROM）、数据存储器（RAM）、定时器、并串 接口等。
开关量输入输出系统：由微型机的并行接口、光电隔 离器件及有触点的中间继电器等组成。完成保护需要 的外部触点接入、出口跳闸、人机对话等功能。 图1－1 示出了微机保护硬件构成框图
可编辑ppt
1
第一节 概述
图1－1 微机保护硬件构成框图
可编辑ppt
2
第一节 概述
2. 微机保护用硬件特点
集成微处理器（MPU）、只读存储器(ROM)、随 即存取存储器(RAM)、定时器、模数转换器(AD)、 并行接口(PIO)、闪存单元(FLASH)、数字信号处 理器(DSP)、通信接口等多种功能集成在一个芯片 内的单片机系统。
一般来讲，要求快速捕获，采样周期短，电容要小 一些；
慢速捕获，采样周期长，电容大一些，稳定性好， 抗杂散电容影响能力强。
可编辑ppt
15
第二节 数据采集系统
1－保持下降率 2－保持跳变误差 3－0.1％误差的截获时间 4－充电速率 5－频带 例子：若取Ch为0.01uf，则保持 下降率为2mV/S，微机保护采样 速率高于2mS，没问题；而截获 时间为20微妙，误差相当于工频 0.36度，也没有问题。 但是对于高频采集－行波采集就 不行了！！ 需要提醒的是：Ch经常需要外接
动态范围宽广：从正常运行的几十安培到短路状态下的 几万安培甚至几十万安培
可编辑ppt
4
第一章 微机保护的硬件原理
适应继电保护特点要求
模拟量设置应满足继电保护功能要求为准则 典型的高压线路保护需要：三相电流、零序电流；三相
电压、线路侧线间电压； 典型的三绕组变压器差动保护需要：每一绕组侧的三相
负载阻抗可忽略不及，故一次电流全部作为励磁电
流。此时有以下关系：
.
.
U ocI1(R mjX)//(Z'3R')
Z b r (R m jX )//(Z '3 R ')
总体效果相当于
.
.
U oc I1 jX
可编辑ppt
9
第二节 数据采集系统
因此电抗变能够将一次电流的基波分量成比例地转
换成二次侧电压。但放大了谐波分量，阻止了直流和
把小于1安～100安的电流变换为适合AD转换需要 的正负2.5伏、正负5伏、正负10伏的电压
可编辑ppt
6
第二节 数据采集系统
变换器
电压变换器
用于将一次电压变换成微机保护模数转换（AD）用的电 压，普通变压器原理。
电流变换器：用于电流－电流－电压
用于将一次电流变换成微机保护模数转换（AD）用的电 压。普通变压器原理，把电流变换成电流，再把一个小电阻 并联在该变压器的二次侧，形成电压。
组成：它由电子模拟开关AS、保持电容器及两个 阻抗变换器组成。Ch的作用是记忆AS闭合时刻的 电压，并在AS打开后保持该电压。阻抗变换器I在 Ch端提供低阻抗，使得Ch电压建立迅速，而在输 入端呈现高阻抗，以尽量减少对输入回路的影响； 阻抗变换器11在Ch端提供高阻抗，使得Ch衰减缓 慢，而在后边呈现低阻抗以提高带负载的能力。
低频分量。严格讲是失真变换。
电流变换器和电抗变压器的比较
电流变换器能够不失真地变换电流成为电压，但是在出 现非周期分量、衰减直流分量时，容易饱和，线性度差， 动态范围小
电抗变压器具有阻止直流、放大谐波的作用，因此当一 次波形为非正弦时，二次将发生严重畸变。但是它的动 态范围宽广、铁心不易饱和、具有移相作用。在某些场 合下还是有用的。
要求该变压器的铁心不饱和。
可编辑ppt
7
第二节 数据采集系统
电抗变压器：用于直接获取电压
它的原理结构、原理图及等值电路如图1－2所示
图1－2 电抗变压器的原理结构与等值电路图
可编辑ppt
8
第二节 数据采集系统
它的铁心带有气隙、具有三个绕组的变压器。由于
存在气隙，励磁电抗数值很小，相对而言很大的二次
图1－4采样保持电路的性能与电容Ch的关系曲线
可编辑ppt
16
第二节 数据采集系统
采样频率的选择和模拟低通滤波器的应用
等步长采样和变步长采样
对于电网频率波动小，采样精度要求不是很高的场合，常采用等 步长采样
可编辑ppt
12
第二节 数据采集系统
图1－3 采样可保编持辑p电pt 路及工作过程
13
第二节 数据采集系统
工作过程：微机采样定时器等间隔地产生采样脉 冲进行采样，得到采样信号，采样后信号在下次 采样脉冲到来之前应保持不变，形成稳定的阶梯 状采样保持信号，等待A/D转换。
可编辑ppt
14
第二节 数据采集系统
对采样保持电路的
量短，以适应最小采样宽度要求Tc
u
保持时间要长，通常用下降率来表示保持能力 T s T c
模拟开关的动作延时、闭合电阻和开断时的漏电
流要小
前两个指标取决于阻抗变换器和保持电容的性能， 就捕获而言，越小越好；就保持而言越大越好。
电流
因此，微机保护是一个多模拟量输入系统
可编辑ppt
5
第二节 数据采集系统
2－1 电压形成回路
要求
继电保护所使用的电压、电流都是来自于电压互 感器（100伏、线间电压）和电流互感器（额定电 流5安或1安，短路电流100安）
把100伏左右的电压变换为适合AD转换需要的正负 2.5伏、正负5伏、正负10伏的电压；
