城市D级GPS网布设技术设计书

合集下载

控制测量技术设计书(同名9461)

控制测量技术设计书(同名9461)

控制测量技术设计书学生姓名:黄伟学号:2012092513专业:测绘工程班级:12测绘实习日期:2015.8-2016.1实习地点:漳州市云霄县指导老师:张高兴一. 基本技术要求(一)引用标准与作业依据1、《国家基本比例尺地图图式第一部分:1:500 1:1000 1:2000地形图》, GB/T20257.1-2007,以下简称《图式》;2、《城市测量规范》,CJJ 8—99,以下简称《规范》;3、《全球定位系统(GPS)测量规范》, GB/T 18314-2009;4、《国家三、四等水准测量规范》,GB/T 12898-2009;5、《国家大地测量基本技术规定》,GB 22021-2008;6、《基础地理信息标准数据基本规定》,GB 21139-2007;7、《测绘技术设计规定》,CH/T1004-20058、《福建省1:500 1:1000 1:2000基本比例尺数字地形图测绘技术规定》, FCB001-2005;(二)坐标系统及已有成果利用1、平面坐标系统:1980西安坐标系,1985国家高程基准。

2、委托方提供的高等级控制点水准测量成果数据和武平县似万安乡大地水准面精化成果,成果为1985国家高程基准,可用于本测区高程起算。

3、近年来有关测绘单位,在测区施测并验收合格的1:500、1:1000比例尺数字化图件成果可以作为修测底图。

4、1:5000 1:10000地形图、影像图可用于工作计划及引用参考。

二. 项目概况项目名称:云霄县农村地籍和房屋调查测区概况:云霄县为福建省漳州市下辖的一个县,位于福建省南部沿海。

处于闽粤交界地带和厦门、汕头两个经济特区之间,地理坐标为北纬23°45′-24°14′,东经117°07′-117°33′。

总面积1054.3平方千米。

县人民政府驻云陵镇。

全县辖6个镇、3个乡:云陵镇、陈岱镇、东厦镇、莆美镇、峛屿镇、火田镇、下河乡、马铺乡、和平乡。

控制测量技术设计书(1)

控制测量技术设计书(1)

控制测量技术设计书1.工程名称及任务。

2.测区概况简述。

3.已有资料的来源及分析、利用论证。

4.坐标系统的选择及处理方法的论证,起始数据的配置和处理。

5.水平控制网布设方案阐述,其中包括:(1)首级网的等级和布网方式,以及本次控制网在精度和密度方面对日后布设加密网的保证。

(2)控制网(点)精度估算的简要过程及结果。

(3)从经济上、技术上、精度上对两个以上布网方案进行对比论证,从中确定一个最优方案。

(4)填写精度统计表。

6.技术依据及作业方法。

内容主要包括:(1)工程执行的规范及施测细则。

(2)觇标及标石图并注明规格,材料及埋设方法(绘出示意图)。

(3)仪器的选择及检验项目要求。

(4)观测方法及各项限差(参阅规范或教材,不能杜撰)。

(5)概算内容和平差方法。

7.工作量综合计算及工作进程计划表(自行估计)。

8.需用的主要仪器设备(包括名称、型号和标称精度)、材料及经费预算。

9.工程项目完成后应提交的资料清单。

目录一.测区情况1.1测区位置及面积1.2地理状况二.作业依据三.测区已有资料及利用3.1平面控制资料3.2高程控制资料3.3其他资料四.平面控制测量4.1E级GPS测量4.2三级导线测量五.高程控制测量5.1四等水准测量5.2光电测距三角高程测量六.一级导线、水准测量和光电测距三角高程测量平差计算6.1观测数据的检查6.2平差计算七.提交成果资料7.1技术总结7.2控制点成果表的制作7.3控制网图的制作要求八.图根控制测量8.1图根导线8.2图根高程测量8.3平差计算8.4提交资料九.附图、附表、附件本次实习的目的是了解控制测量作业的全过程,通过对长沙县水渡河及其周边地区实现控制测量,巩固课堂学习的理论知识,将理论与实践有机结合,提高理论水平与外业操作能力。

一.测区情况1.1测区位置及面积东经113°,北纬28°向涉及周围13km左右。

施测范围呈不规则形状,范围面积约14km2。

数字地形图测绘技术设计书样本

数字地形图测绘技术设计书样本

经济开发区东西片区1:500数字地形图测绘技术设计书1 概述1.1 任务来源为满足经济开发区建设和**需要,受投资经营有限公司委托,对经济开发区东、西片区进行1:500航空照相数字地形图测绘工作。

本项目工期急迫,而航摄工作受天气影响无法照常进行,不能保证1:500航空照相数字地形图制作工期,为此成图办法改为全野外数字采集成图。

1.2 测区范畴测区位于。

测区涉及经济开发区东、西两个片区,以**红线为界,呈现不规则形状,约18.5 km2(以最后成图面积为准)。

2 测区概况**镇地处区北面,距离区约10km,沿万红路向北可直达**镇。

测区重要居民点涉及***。

测区道路较发达,交通尚属以便。

测区周边地形为高山,中间形成洼地,重要种植龙眼、蔬菜及水稻。

3 已有资料3.1 控制点成果测区周边有***控制、***水准点,高程属1985国家高程,可作为平面和高程之起算。

3.2 地形图资料本测区有1:1万地形图可以作为工作用图。

4 基本技术规定4.1作业根据(1) GB/T 20257.1-《1:500,1:1000,1:地形图图式》,如下简称《图式》(2) CJJ 73-97《全球定位系统都市测量技术规程》(3) CJJ 8-99《都市测量规范》,如下简称《规范》(4) GB 12898-91《国家三、四等水准测量规范》(5) GB 21139-《基本地理信息原则数据基本规定》(6) GB/T 13923-《基本地理信息要素分类与代码》(7) CH/T 1004-《测绘技术设计规定》(8) CH/T 1001-《测绘技术总结编写规定》(9) GB/T 18316-《数字测绘成果质量检查与验收》(11) 本《技术设计书》4.2数学基本及等高距(1)平面坐标系:控制点提供1980西安坐标系和**市都市坐标系,成图基准采用**市都市坐标系。

1980西安坐标系:**市都市坐标系:(2)高程系统:1985国家高程基准。

江西应用技术职业学院GPS控制测量技术设计书

江西应用技术职业学院GPS控制测量技术设计书

江西应用技术职业学院GPS控制测量技术设计书一任务概述任务概述任务概述任务概述1、任务情况任务情况任务情况任务情况本次GPS测量下达的任务和作业内容是位于江西应用技术职业学院2公里范围内,掌握GPS 静态测量数据处理的基本知识,巩固课堂学习的理论知识,将理论与实践有机结合,提高理论水平与外业操作能力。

需在学校附近布设一定量的E级GPS控制网。

2、测区概况测区概况测区概况测区概况测区位于江西应用技术职业学院向外延伸两公里左右。

测区地形平坦、起伏不大,视野相对开阔,高层建筑物较少,主要分布在学院内,且无各类大型信号源,便于布设各类GPS控制点网。

3、测区范围测区范围测区范围测区范围测区范围呈不规则形状,主要集中在江西应用技术职业学院内及四周外围。

4、技术设计依据技术设计依据技术设计依据技术设计依据GPS测量规范是国家质量技术监督局或有关行业主管部门制定的GPS测量技术标准,是GPS测量工作必须遵守的指令性法则。

目前现行的GPS测量规范有如下几种:(1)CH 2001-92《全球定位系统(GPS)测量规范》(2)CJJ 73-97《全球定位系统城市测量技术规程》(3)CH 1002-95《测绘产品检查验收规定》(4)CH 1003-95《测绘产品质量评定标准》(5)CJJ 8-85《城市测量规范》(6)JTJ/T O66-98《公路全球定位系统(GPS)测量规范》(7)CH/T1004-1999 《测绘技术设计规定》5、测区已有资料成果测区已有资料成果测区已有资料成果测区已有资料成果测区现有资料较少,没有可参考利用的GPS测量成果图及地形图,需要进一步进行现场实地踏勘,粗略了解测区概况。

二、GPS控制网设计方案1.技术要求与布置原则建立城市或其它局部性GPS控制网是一项重要的基础性工作,而技术设计则是建立GPS网的第一步,是保证GPS网能够满足经济建设需要,并保证GPS成果质量可靠的关键性工作。

因此,必须科学地、严谨地作好这一工作。

东大煤矿1:2000地形图技术设计

东大煤矿1:2000地形图技术设计

东大煤矿井田范围1:2000数字化地形测量技术设计书一、任务来源受东大煤矿(以下称甲方)委托,山东省中煤物探测量总公司测绘院(测绘甲级,以下称乙方)承担东大煤矿井田范围1:2000数字化地形测图工作。

经甲方要求,需完成下列测绘工作:(1)布设D级GPS控制网,共计15个点。

(2)每个GPS点联测四等水准,四等水准测量约50公里。

(3)1:2000数字化地形测图15km2。

编绘1:5000地形图。

(4)1:500比例尺广场图约0.7 km2。

二、作业区范围、地理概况东大煤矿位于滕州市西方约15km,测区范围为:1、3951509 204562502、3951478 204630393、3946855 204630204、3946886 20456228测区地势较为平坦,高程范围42m~47m,测区内村庄密集,状况一般。

区内树木较多,通视条件不好,雨后大车路多不能行走。

整个测区困难类别为Ⅱ类地区。

三、采用坐标系统平面坐标采用1954年北京坐标系;高程采用1956年黄海高程系。

平面投影采用高斯正形投影,按3°分带,属39°带坐标。

中央子午线为117°。

四、已有成果的利用4.1 平面成果测区周围有国家作的三等控制网,其成果可作为本次D级GPS 测量起算数据。

联测已知点不少于3个。

4.2 高程控制测量测区附近有国家二等及三等水准点,其成果可作为四等水准测量起算依据。

4.3 测区有1:5万军用图,可作为设计选点用图。

五、执行技术标准5.1GB14912-94《大比例尺地形图机助制图规范》5.2CJJ73-97《全球定位系统城市测量技术规程》5.3GB12898-91《国家三、四等水准测量规范》5.4GB7929-1995《1:500 1:1000 1:2000地形图图式》5.5中华人民共和国能源部制定的《煤矿测量规程》5.6CH1003-95《测绘产品质量评定标准》5.7本区技术设计书六、测绘生产成本及定额工日根据国家测绘局制定《测绘工程产品价格》和本区困难类别(Ⅱ类)计算,该区的测绘成本费用及定额工日如下:七、仪器设备、人员投入、生产计划安排7.1设备投入D级GPS测量利用美国产TrimbLe 5700(RTK)型双频GPS接收机,该仪器标称精度为静态:5mm+1ppm。

D级控制网

D级控制网

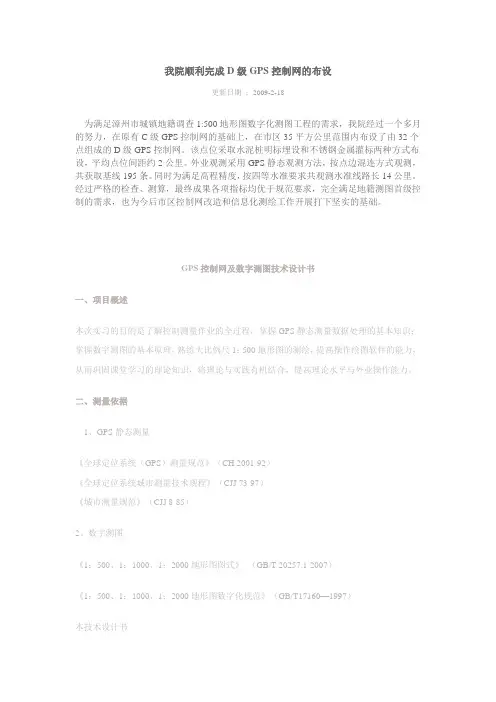

我院顺利完成D级GPS控制网的布设更新日期:2009-2-18为满足漳州市城镇地籍调查1:500地形图数字化测图工程的需求,我院经过一个多月的努力,在原有C级GPS控制网的基础上,在市区35平方公里范围内布设了由32个点组成的D级GPS控制网。

该点位采取水泥桩明标埋设和不锈钢金属灌标两种方式布设,平均点位间距约2公里。

外业观测采用GPS静态观测方法,按点边混连方式观测,共获取基线195条。

同时为满足高程精度,按四等水准要求共观测水准线路长14公里。

经过严格的检查、测算,最终成果各项指标均优于规范要求,完全满足地籍测图首级控制的需求,也为今后市区控制网改造和信息化测绘工作开展打下坚实的基础。

GPS控制网及数字测图技术设计书一、项目概述本次实习的目的是了解控制测量作业的全过程,掌握GPS静态测量数据处理的基本知识;掌握数字测图的基本原理,熟练大比例尺1:500地形图的测绘,提高操作绘图软件的能力,从而巩固课堂学习的理论知识,将理论与实践有机结合,提高理论水平与外业操作能力。

二、测量依据1、GPS静态测量《全球定位系统(GPS)测量规范》(CH 2001-92)《全球定位系统城市测量技术规程》(CJJ 73-97)《城市测量规范》(CJJ 8-85)2、数字测图《1:500、1:1000、1:2000地形图图式》(GB/T 20257.1-2007)《1:500、1:1000、1:2000地形图数字化规范》(GB/T17160—1997)本技术设计书三、测区概况(一)、测区范围1、GPS静态测量测区为桂林市七星区,位于风景秀丽的漓江东畔,东经109°45''-104°40'、北纬24°18''-25°41''。

南起于漓江路,北止于环城北二路,西起于小东江,东止于普陀路;2、数字测图:测区为桂林理工大学整个屏风校区。

D级GPS控制测量专业技术总结

D级GPS控制测量专业技术总结

D级GPS控制测量专业技术总结编写单位:编写者:年月日审核意见:审核者:年月日桂林市七星区GPS 控制测量技术总结一、测区概况七星区位于桂林市的东南部,北至迭彩区,南至 穿山公园,西至象山区,东至桂林环城公路。

测区内平均高程为海拔150米。

测区房屋较多,通视不是很好。

但测区平坦,交通便利,便利了测绘工作的开展。

测区控制范围大致位于东经110°17' 49" - 110°19' 57",北纬25°15' 50" - 25°18' 00" 之间。

二、作业依据和已有测绘资料1、《GPS 与数字化测图实习指导书》2、本次实习《技术设计书》3.中华人民共和国建设部标准《全球定位系统城市测量技术规程》。

4.国家测绘局颁布的《全球定位系统(GPS )测量规范》(CH2001-92)。

城市各级GPS 控制网平均边长 表1(单位:km )等级 C D E 一级 二级 平均距离 10~15 5~10 2~51 〈1城市各级GPS 控制网最弱边相对中误差 表2等级 固定误差a比例误差b最弱边相对中误差C 10 5 1/120000D 10 10 1/80000E 10 20 1/45000 一级 10 20 1/20000 二级 15201/10000表3:级别相邻点基线分量中误差 相邻点间平均距离 /km 水平分量 /mm 垂直分量 /mmB5 10 50 C 10 20 20 D 20 40 5 E20 40 3三、坐标系的选择中央子午线精度为111°,测区投影分带为6°带的第19带,3°带的第38带。

GPS网的无约束平差平面坐标系统选用WGS-84坐标系,高程采用85黄海国家高程基准。

横轴加常数500000m。

GPS的约束平差选择桂林本地的自建坐标系统和无大地水准模型的椭球,卫星星历采用广播星历。

菏泽市D级GPS控制测量设计书

菏泽市D级GPS控制测量设计书
Erms
(mm)
Urms
(mm)
Srms
(mm)
基线相对中误差
最小值
1.2
1.0
5.5
1.0
1.1×10-8
最大值
3.4
8.4
15.4
8.5
4.1×10-7
平均值
1.9
1.8
9.1
1.9
4.2×10-8
C级GPS网点南北方向的精度平均值为±1.3mm,东西方向的精度平均值为±1.3mm,高程方向的精度平均值为±6.4mm。
10.0
119.0
10.2
55.6
17.8
202.0
10.9
83.0
14.2
37.1
18.2
134.7
2.1
45.0
东明
115°53′
D级
24.0
537.0
69.0
519.0
15.0
384.0
19.0
213.0
33.0
213.0
31.0
213.0
20.0
142.0
30.0
142.0
1.8
103.3
E级
县(区)
中央
子午线
等级
同步环(mm)
异步环(mm)
复测基线(mm)
无约束平差基线向量改正数
约束、无约束平差同名基线向量改正数较差
点位中误差
(mm)
边长相对中误差
(1/万)
最大
允许
最大
允许
最大
允许
V△X(mm)
V△Y(mm)
V△Z(mm)
V△X(mm)
V△Y(mm)

1:500数字化地形图测绘项目技术设计书

1:500数字化地形图测绘项目技术设计书

1:500数字化地形图测绘项目技术设计书1:500数字化地形图测绘项目技术设计书1 概述1.1 任务来源随着××市××城区的快速发展,该市原有的地形图已不能满足当前规划设计的要求,因此,××市住房和城乡建设局委托我院在××城区西南方向的××、××及××片区增测1:500数字化地形图,以满足城市规划设计和管理的需要。

1.2 工作内容和范围测区位于××市××城区西南方向的××片区、××片区一带,分为二个独立区块,测图具体范围由××市住房和城乡建设局派人实地指定。

任务内容包括1:500数字化地形图测绘,用1980西安坐标系施测,并将1980西安坐标系的地形图转换为1954年北京坐标系,具体包括:(1)测区控制测量;(2)1:500数字化地形图测绘,并将所测绘的1:500数字化图地形图缩编为1:1000地形图(80坐标),面积约6平方公里;(3)将1980西安坐标系的1:500数字化地形图转换为1954年北京坐标系地形图。

(4)在2009年城区地形图测绘成果的基础上,增加图幅分幅编号,并完善原有图幅结合表(电子版);2 作业区自然地理概况和已有资料情况2.1 作业区自然地理概况××市××城区地处××省西北、云贵高原南麓,是大西南通向沿海港口的重要通道,城区介于东经108°00'~108°07'、北纬24°39'~24°45'之间。

测区地处××城区西南方向城郊结合部,测图范围主要分布有××、××村及京峒等3个村庄,该项目东北面接边地区2009年已测过1:500地形图。

基于GNSS工程控制网的技术设计

基于GNSS工程控制网的技术设计

基于 GNSS工程控制网的技术设计摘要:GNSS的中文全称为全球卫星导航系统,它是指所有的卫星导航系统,完整的包括如美国的GPS、俄罗斯的Glonass、欧洲的Galileo、中国的北斗。

本文以含山县增加四等控制点为案例研究GNSS工程控制网的布设。

根据GPS测量规范和测量任务书确定本次控制网的布设精度。

由于坐标系的差异需进行坐标系的转换,所以要转换成满足本次工作的坐标系。

结合测区地貌,本任务决定采用边点混合式网形。

本文进而记叙了控制网的静态测量,建立控制网的方法和步骤以及GNSS数据处理软件进行平差。

关键词: GNSS; 控制网; GPS的布设城市规划是现代化城市高效率,高质量运转的基本保证,为了保证含山县规划建设的需要,含山县有关单位委托建立含山县县城的测量控制网。

根据测区实际情况,本文采用GNSS技术建立含山县的D等控制网。

本论文主要是以安徽省含山县布设所需的控制点为例。

第一节绪论主要讨论了GNSS的概念、技术优势及发展现状;第二节介绍本次任务测区的自然环境和人为可获取资料;第三节给定了本次任务控制网的各项要求;第四节研究了本文控制网的布设情况以及外业工作前应做的准备工作;第五节规定了控制网的外业测量要求和工作原则;第六节给出数据的检核、预处理以及平差的处理方法;最后部分完成本次任务的总结。

含山地处皖中东部,隶属于马鞍山市,全县面积1028平方公里。

含山县中部和西北部有很多山丘,大多数山坡为宽阔平缓的山谷。

山脉以西南偏东为主,山顶海拔一般在300米左右,最高峰是苍山主峰,海拔481米。

从北向南的主要峰有:青龙山,大帽鹿尖,马山,房山,黑山,苍山,大理头尖,六当山,太湖山,林头山等县低山高丘面积381.7平方公里。

圩区总面积280平方公里,占含山县总面积27%。

测区范围是含山县行政区域范围,在此范围内依据已有的8个控制点布设四等控制网,用GNSS静态定位技术增加12个控制点(共计20个控制点)得到各个控制点的平面坐标和高程。

徐州市铜山新区控制测量技术设计书

徐州市铜山新区控制测量技术设计书

徐州市铜山新区控制测量技术设计书一、目的要求及任务范围一、任务概述任务来源:1 .巩固课堂教学知识 ,加深对控制测量学基本理论的理解,能够用有理论指导作业实践,做到理论与实践相统一,提高学生分析问题、解决问题的力,从而对控制测量学的基本内容得到一次实际的应用,使所学知识得到进一巩固和深化。

2 .进行控制测量野外作业的基本技能训练,提高动手能力和独立工作能力。

通过实习,掌握三、四等控制测量的作业程序及施测方法。

3 .对野外观测成果的整理、检查和计算。

掌握用测量平差理论处理控制测量的基本技能。

4 .通过完成控制测量实际任务的锻炼,提高学生独立从事测绘工作的计划、组织与管理理论能力,培养学生良好的专业品质和职业道德 ,达到综合素质培养按照高等职业技术学院工程测量专业《控制测量》课程教学的计划安排,在课堂教学结束后,进行5周的测量实习。

测区范围:东至长安路,南至206国道,西至大学路,北至江苏建筑职业技术学院。

地理位置:徐州市铜山区,地处江苏省西北部,地形由平原和丘陵岗地两部分组成。

国土面积2089平方公里,辖22个乡镇、515个行政村,总人口127万。

任务量和采用的技术规定:依据工程建设的要求,结合测区自然地理条件的特征,选择最佳布网方案,保证在所规定的期限内完成生产任务。

应学院要求,布设能控制全校区的平面及高程控制网。

另外,还依据布设好的控制网实地埋设钢钉,并做好标记。

任务量:平面控制测量{设计方案编制、GPS控制测量、导线测量}首级四等附合或闭合导线4条(9km÷1.5km*4=24站点)。

其下设置一级附合或闭合导线4条(共4km÷0.5km*4=32站点)作为加密网。

A.小组任务及要求①共同完成一台全站仪的检验②小组共同完成每个测站的所欲观测与记录内容③小组对仪器应分工保管,责任到人,损坏,遗失按学校规定处理。

B.个人任务与要求①独立完成指定测区的四等、一级导线网设计②独立完成四等导线和一级导线各一条的外业观测、记录④独立完成所测相应导线网的完整平差成果高程控制测量{设计方案编制、水准测量}A.小组任务及要求①共同完成S1水准仪、水准尺的检验与校正,提交一份合格的检验成果表。

GPS技术设计书

GPS技术设计书

GPS技术设计书一、测区概况本次实习的测区位于桂林理工大学雁山校区及其周边村庄,雁山镇位于桂林市南,属桂林市五城区之一,东与灵川县相连,西与临桂县毗邻,南与阳朔县交界,北与象山区、七星区接壤,行政区域总面积288平方公里,地貌为平原丘陵,桂阳公路从北至南贯穿雁山镇,交通便利。

二、技术依据1)《全球定位系统城市测量技术规程》CJJ 73-1997;2)《城市测量规范》CJJ 8-1999;3)《工程测量规范》GB50026-93;4)《全球定位系统(GPS )测量规范》(GB/T 18314-2001)5)《1:500、1:1000、1:2000地形图图式》GB/T 20257.1-2007 ;6)《1:500、1:1000、1:2000地形图数字化规范》(GB/T17160 —1997);7)《地籍图图式》(CH5003-94 )。

三、测区已有资料概况1、表1 已知点经纬度表2 已知点坐标和高程四、GPS网布设1、GPS技术要求1.1系统基准平面基准为1980 西安坐标系,3°带高斯-克吕格投影,测区中央子午线111°。

高程采用1985 国家高程基准,基本等高距:平地、丘陵 1 米,山地为2.5米。

同一图幅内基本等高距保持一致。

1.2、GPS网精度1.2.1 GPS测量精度分级表1.2 .2GPS测量基本参数表1.2.3 平面精度1)、四等以上平面控制网中最弱相邻点的点位误差不得超过±5cm。

2)、四等以下平面控制网最弱点(相对于起算点)的点位中误差不得超过±5cm。

3) 测站点相对于邻近图根点的点位中误差不得大于±15.0cm。

4) 地形图实地地物点相对于邻近控制点及地物点间距中误差按下表执行。

(单位:图上mm)间距中误差表1.2.4 高程精度1)高程精度按下表规定执行:表:高程精度表(单位:m)2) 地形特征点必须测注高程点,高程注记点间隔一般不大于15 米。

(完整word版)技术设计书(模板)(word文档良心出品)

(完整word版)技术设计书(模板)(word文档良心出品)

×××项目技术设计书××测绘单位20××年××月××日××××项目技术设计书项目承担单位(盖章):设计负责人:审核意见:主要设计人:审核人:年月日年月日(模板具体需根据工程不同细化与修改)目录1概述 (2)1.1项目来源及目的 (2)1.2工作内容及工作量 (2)1.3作业区范围 (2)1.4工期 (2)2 作业区自然地理概况和已有资料情况 (2)2.1作业区自然地理概况 (2)2.2已有资料情况 (2)2.2.1 平面控制资料 (2)2.2.2 高程控制资料 (2)2.2.3 地形图资料 (3)3 技术规范 (3)4 成果(或产品)主要技术指标和规格 (3)4.1测绘基准 (3)4.2测量精度指标 (3)5 设计方案 (4)5.1软件和硬件配置要求 (4)5.1.1 软件 (4)5.1.2 仪器人员设备 (4)5.2技术路线和作业流程 (4)5.3.2 点位布设 (5)5.3.3 控制点的命名、编号 (6)5.3.4 观测 (6)5.3.5 数据处理 (8)5.3.6 1∶500比例尺地形图测绘 (10)5.5提交成果资料(根据合同要求修改) (10)5.6质量保证措施和要求 (11)5.6.1 人力资源 (11)5.6.2 仪器设备 (11)5.6.3质量控制措施 (11)5.6.4进度安排 (11)附图1:××区控制测量GPS控制点布测图 (12)附件2:GPS外业观测手簿 (12)1概述1.1 项目来源及目的××××项目城工程是满足于×××需要,×××测绘单位受××××甲方的委托,对××××工程区域实施×××比例尺地形图测绘,测绘面积约×××平方公里。

地形图测绘技术设计书

地形图测绘技术设计书

地形图测绘技术设计书一、概述(一)项目名称_____地形图测绘项目(二)测区概况测区位于_____,地理位置为东经_____至_____,北纬_____至_____。

测区地形复杂,包括山地、丘陵、平原等多种地貌类型。

区内交通便利,有_____公路贯穿。

测区内植被覆盖较广,主要有_____等植被类型。

(三)测绘目的为了满足_____的需要,对测区进行地形图测绘,为工程规划、设计和施工提供准确可靠的地形资料。

二、执行的技术标准(一)《全球定位系统(GPS)测量规范》(GB/T 18314-2009)(二)《工程测量规范》(GB 50026-2020)(三)《国家基本比例尺地图图式第 1 部分:1:500 1:1000 1:2000 地形图图式》(GB/T 202571-2017)(四)《测绘成果质量检查与验收》(GB/T 24356-2009)三、已有资料的分析与利用(一)已有控制资料收集到测区内及周边的_____控制点成果,包括平面控制点和高程控制点。

经分析,这些控制点的精度和可靠性能够满足本次测绘的起算要求。

(二)已有地形图资料收集到测区内的_____比例尺地形图,经实地踏勘和对比分析,该地形图现势性较差,部分地物地貌发生了变化,仅供参考。

四、主要技术指标(一)平面坐标系统采用_____坐标系,中央子午线为_____。

(二)高程系统采用_____高程系。

(三)成图比例尺本次测绘地形图比例尺为 1:_____。

(四)基本等高距根据测区地形起伏情况,基本等高距为_____米。

(五)精度要求1、平面控制点精度:最弱点点位中误差不超过±_____厘米,最弱边相对中误差不超过 1/_____。

2、高程控制点精度:四等水准测量每千米高差中误差不超过±_____厘米,最弱点高程中误差不超过±_____厘米。

3、地形图测绘精度:地物点相对于邻近图根点的点位中误差不超过图上±_____毫米,邻近地物点间距中误差不超过图上±_____毫米;等高线插求点相对于邻近图根点的高程中误差不超过 1/3 等高距。

GPS控制网的建立与技术设计

GPS控制网的建立与技术设计

第三节GPS控制网的建立与技术设计一、GPS控制网的建立通常将应用GPS卫星定位技术建立的控制网称为GPS网。

与常规方法相比,应用GPS卫星定位技术建立控制网的主要特点是:1.采用相对定位方法,即若干台GPS接收机同步观测,确定各点之间的相对位置,并采用载波相位测量,从而得到高精度的测量结果。

2.GPS测量不要求各点之间互相通视,使得控制点的点位选定灵活方便。

3.GPS测量可以全天候进行,不论白天黑夜或晴天雨天,均能正常工作,使得测量工作更具有计划性。

4.观测时间短,当测站之间的距离小于30km时,同步观测1~2h便可得到较好的观测成果;当测站之间的距离小于10km时,还可采用快速定位方法,观测时间可以缩短为10—20min,甚至更短。

5.GPS测量的观测数据是自动记录的,GPS基线向量的计算和GPS网的平差计算的自动化程度很高。

目前大致可以将GPS控制网分为两大类:一类是国家或区域性的高精度的GPS控制网。

(相邻点的距离通常是从数千公里至数百公里),其主要任务是作为高精度三维国家大地测量控制网,以求定国家大地坐标系与世界大地坐标系的转换参数,为地学和空间科学等方面的科学研究工作服务;或者是对GPS网进行重复观测,用以研究地区性的板块运动或地壳形变规律等问题。

另一类是局部性的GPS控制网,包括城市或矿区GPS控制网,或其它工程GPS控制网。

一般来说,这类GPS网中相邻点间的距离为几公里至几十公里,其主要任务是直接为城市建设或工程建设服务。

GPS控制网的建立按其工作性质可以分为外业工作和内业工作两大部分。

外业工作主要包括选点、建立测站标志、野外观测作业等;内业工作主要包括GPS控制网的技术设计、数据处理和技术总结等。

也可以按工作程序大体分为GPS网的技术设计、仪器检验、选点与建造标志、外业观测与成果检核、GPS网的平差计算以及技术总结等若干个阶段。

尽管GPS测量具有一些优越性,但为了得到可靠的观测成果,也必须有科学的技术设计,严谨的作业管理和工作作风,且GPS测量也应遵循统一的规范。

四等水准测量河南省D级网实施方案...

四等水准测量河南省D级网实施方案...

河南省农村集体土地确权登记发证D级GPS 控制网测量项目实施方案单位:二○一二年三月河南省农村集体土地确权登记发证D级GPS 控制网测量项目实施方案设计单位:设计者:审查者:日期:审批单位:河南省国土资源厅审查者:审批者:日期:目录1 任务概述 (1)1.1 任务名称 (1)1.2 任务来源和目的 (1)1.3 任务量 (2)2 测区概况 (2)2.1 测区范围及行政隶属 (2)2.2 测区特征 (2)2.3 测区气候 (3)2.4 测区交通 (3)3 已有测量成果资料的分析和利用 (3)3.1 平面资料 (3)3.2高程资料 (4)3.3地形图资料 (4)4 作业技术依据 (4)5 采用的坐标系统及基准 (5)6 D级GPS控制网测量 (5)6.1基本精度 (5)6.2 布网要求 (5)6.3 点位选择 (6)6.4 点位的埋设 (7)6.5 控制点的点名与编号 (9)6.6 外业观测 (10)6.7 数据处理 (13)6.8 GPS网平差 (14)6.9 成果输出 (16)7 重测和补测 (16)8 四等水准测量 (17)8.1 四等水准测量精度 (17)8.2布设原则 (17)8.3仪器 (17)8.4 四等水准观测 (18)8.5外业成果的记录、整理与计算 (23)9 质量保证措施 (24)9.1组织管理措施 (24)(1)项目组织机构 (24)(2)岗位职责 (24)9.2质量控制措施 (25)9.3数据安全措施 (26)10提交的成果 (26)11 附件 (27)河南省农村集体土地确权登记发证D级GPS 控制网测量项目1任务概述1.1 任务名称河南省农村集体土地确权登记发证D级GPS控制网测量项目1.2 任务来源和目的为贯彻落实党的十七届三中全会精神及国土资源部《关于进一步加快宅基地使用权登记发证工作的通知》(国土资发[2008]146号)要求,认真做好河南省农村宅基地确权登记发证工作,必须大力开展农村宅基地地籍调查。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

城市D级GPS网布设技术设计书1.项目概要1)任务由来河北省三河市燕郊开发区管委会,计划在燕郊管辖区范围内开发建设,需要测绘1:1000地形图,根据建设规划要求,首先需要在燕郊约20km2的测区范围内建立GPS导线网的测量方式。

开发区提供1:43500的地形图1份,已有控制点成果一套,请你从满足测图工作需要(密度、精度、经费等多方面)角度出发,完成一份相应等级控制网的技术设计图和技术设计书,有关资料参阅指导书及相关图纸。

2)设计内容燕郊开发区GPS导线网布设按照城市D级GPS导线网要求,即全开发区GPS控制网。

项目要求就GPS控制网的点位布设、数据采集、数据处理和经费预算等有关内容做出技术设计。

3)设计依据(1)《全球定位系统(GPS)测量规范》,GB/T 18314-2001,国家质量技术监督局(以下简称GPS规范),2001-3(2)《测绘生产成本费用定额》,财政部、国家测绘局,2002-114)测区原有GPS控制点概况中央子午线经度XXX°,1954北京坐标系,采用克拉索夫斯基椭球。

平面控制网的坐标系统,应满足测区内投影长度变形值不大于 2.5cm/km,的要求,同时还要尽可能满足:1)采用统一的高斯正形投影3°带平面直角坐标系统;2)采用高斯正形投影3°带或任意带平面直角坐标系统,投影面可采用1985年国家高程基准、测区抵偿高程面或测区平均高成面;3)小测区可采用简易方法定向,建立独立坐标系统;4)在已有平面控制网的地区,可沿用原有的坐标系统。

2.测区概况1)测区地理及行政信息概要燕郊镇隶属于河北省三河市,距天安门直线距离30公里。

燕郊西北距首都国际机场25公里,南距天津港180公里,东距秦皇岛港260公里,拥有得天独厚的地理优势。

燕郊历史悠久,底蕴深厚,自古为京东重地,因春秋战国时地处燕国都城(今北京)城郊而得名。

唐宋以来,借助潮白河码头和京榆古道而兴起,商贾云集,文化兴盛。

清康熙年间,又在燕郊修建行宫,供帝后出巡拜谒祖先休息之所,素有“天子脚下,御驾行宫”之美称。

1992年8月,燕郊被正式批准为河北省省级经济技术开发区。

1999年12月被省政府批准为省级高新技术产业园区。

2001年成为全省首家软件产业基地和软件产品出口基地,同年批准设立海外留学人员廊坊燕郊创业园。

燕郊开发区幅员面积180平方公里,规划面积80平方公里,,规划人口60-80万。

在交通上规划建有6条与北京衔接的通道,包括:京哈高速路、迎宾路、燕顺路、京哈公路复线、神威北路、南外环路。

同时地铁八通线在通州八里桥处留有接口,未来将会延伸八通线的城铁,穿过燕郊,预计08年开始修建。

燕郊以三条主干为界,分区明显。

一是西部沿潮白河左岸的旅游度假区;二是东、北部沿迎宾路、燕昌路两侧的高新技术和现代制造业产业区;三是中部102国道和行宫大街周围以行政办公、教育卫生、金融商贸等功能为主的综合服务区;四是在北部高楼镇辖区沿迎宾路两侧规划建立仓储物流区;五是在南部规划建设燕郊生态新城,重点发展现代服务业和高新技术产业。

燕郊整体规划为四大区域:1、高科技产业区(包括信息产业园区、生物医药园区、绿色食品园区、新型材料园区)2、旅游休闲度假区3、科研文化服务区4、金融商贸区燕郊地区总的地势北高南低,自北向南倾斜,按地形地貌特点,可分为低山丘陵,平原和洼地。

其中平原面积最大,主要由潮白河、蓟运河冲洪积扇构成,平均海拨高程5.9—31.9米(黄海标高),地面自然纵坡1/1500左右,低山丘陵主要分布在东北部的蒋福山地区。

该区域周缘为海拨335.2—458.5米的龙门山和青龙山,中间为海拨200—212米的蒋福山盆地,此外在镇区西北部还有一海拨90.4米的孤山挺立于倾斜平原上,洼地主要分布在本市东南部的引泃入潮与鲍邱河、潮白河两岸、地势低平,多积水洼地。

燕郊地区属典型暖温带大陆性气候,年平均气温11.1℃,历史极端气温分别为40.2℃和-25.8℃,总降雨量为905.1mm,年蒸发量1681.9 mm。

历史平均降水量为617.4mm。

相对温度平均为58%,全年日照时数平均为2870小时,历年平均无霜期183天,最大冻土深度77cm,最大降雪厚度26cm 。

辖区一年季分明,风调雨顺,气候温和宜人,风沙量小,自然破坏力极低。

2)已有资料概况:燕郊开发区提供1:43500燕郊开发区规划图1幅(见设计图)和部分已知点坐标。

已有的平面控制点成果如下:已有资料可作为导线网布设的已知控制点,此次作业任务,规划图中提供了2001年前开发区中所布设的所有精确 GPS控制点,为测量工作带来了极大的方便。

已有资料质量检核方案:上述开发区相关单位提供的已知控制点坐标及规划图中的已知GPS点坐标为测量任务带来了极大的方便。

但对于已有资料的检核仍然必不可少。

在进行开发区四等导线网布设前,应对已有控制点及布设过程中需要的GPS点进行重新测定,可通过单点位GPS测量的相关方案及原则,检核各已知点,利用规划图中的其它已知点,将此次进行导线网布设的已知点作为未知点,进行精确的坐标测定。

若所测结果与所提供的结果相差不大,可以作为此次导线网布设的已知点进行相关作业任务,若相差过大,则不能作为此次作业任务的已知点。

需要再次进行已知导线点的选择。

综述:测量工作是一项严肃认真的工作,在进行相关的城市导线网测量过程中,先行调查工作为必不可少的作业环节。

对测区的人文地理气候等方面的调查可进一步了解测区的实地情况,为测量工作打下良好的基础。

对已有资料的准确应用可以在一定的程度上减少作业任务的难度及加快作业进度和提高工作效率。

3.工程概况燕郊开发区城市D级GPS导线网的布设是为了精确测定地面点的空间位置,作为各种测量工作的控制基础,对开发区的城市规划、房地产开发、工程施工等方面有重要的作用。

此次工程作业的主要内容即是利用已有的地形图,在此基础上布设D级GPS导线网,和采用常规控制测量方法布设控制网,两者观念区别很大。

主要表现在GPS 导线网大大淡化了“分级布网、逐级控制”的不舍原则。

在GPS卫星定位网中,控制点位置是彼此独立的。

因此,传统控制网中各元素(起算元素、观测元素、推算元素)之间依赖关系和推算公式不再适用,有关误差的传播和积累关系发生了变化,最弱边、最弱点的概念已不重要。

GPS卫星定位网对点的位置和图形结构没有苛刻要求。

本次任务的作业时期为2010 *月*日——2010年*月*日。

4.技术依据坐标系统:采用1980国家大地坐标系,采用统一的高斯正形投影3°带平面直角坐标系统,以经度为XXX°中央子午线投影;平面控制网的坐标系统,应满足测区内投影长度变形值不大于 2.5cm/km。

小测区可采用简易方法定向,建立独立坐标系统,在已有平面控制网的地区,可沿用原有的坐标系统。

高程系统:测区的高程系统,宜采用1985年国家高程基准。

在已有高程控制网的地区进行测量时,可沿用原高程系统,当小测区联测有困难时,亦可采用假定高程系统。

高程控制测量,可根据实际情况采用水准测量和电磁波测距三角高程测量的方法进行。

以1/20等高距为基本要求,m=±0.025D为观测误差;三角高程网中任意点相对于邻近的直接水准点的高程中误差不应超过1/20测图基本等高距;测区内各等级水准网中相对于起算点的最弱点高程中误差不大于2cm。

成图比例尺及精度:比例尺采用为1:1000,即在原有地形图基础上绘制大比例尺地形图。

最小基本等高距平坦为0.5m,山地为2.0m。

地物点对最近野外控制点的平面点位中误差不大于1.2m,困难地区(如林区、隐蔽或山区)中误差可放宽到0.5倍。

等高线高程中误差应小于0.5m,特别困难地区应小于0.75m;高程注记点高程中误差应小于0.4m,丘陵地高程注记点高程中误差应小于0.5m。

重力基准:重力基准是指绝对重力值已知的重力点,作为相对重力测量(两点间重力差的重力测量)的起始点。

中国于1956~1957年建立了全国范围的第一个国家重力基准,称为1957年国家重力基本网,该网由21个基本点和82个一等点组成。

1985年,中国重新建立了国家重力基准。

它由6个基准重力点,46个基本重力点和5个因点组成,称为1985年国家重力基本网。

因此采用国家重力基准。

投影基准:采用统一的高斯正形投影3°带平面直角坐标系统;2)采用高斯正形投影3°带或任意带平面直角坐标系统,投影面可采用1985年国家高程基准、测区抵偿高程面或测区平均高成面。

引用文件及作业依据:《1:500、1:1000、1:2000地形图图式》GB/T 7929—2007 《工程测量规范》GB50026-2007级别项目AA A B C D E相邻点最小距离相邻点最大300200010001001000300152507054015~21510~51105~2综述:在作业任务中,做到在以上基准上进行测量工作,可使测量工作规范化与正规化,以此才能达到相应的技术等级要求。

在测量工作完成后,应做到进行相应的概算。

5.施测方案1)仪器设备A.GPS接收机(1)用于GPS控制网观测的GPS接收机必须是符合GPS测量规范要求的双频机,其标称精度优于5mm±1×10-6.(2)为了便于观测、提高精度和可靠性,采用3台Trimble5700GPS接收机参加作业。

(3)GPS天线的相位重新稳定。

参加作业的GPS接收机,均采用CHOKE RING天线。

(4)天线及基座上的圆气泡及长气泡、光学对中器、天线高量尺、在作业前也应该进行检校。

B.气象仪器GPS观测所采用的干湿通风温度计、空盒气压计应有近三年的检校资料。

2)布网方案本次作业任务为布设城市D级GPS控制网,根据作业人员对测区地形图内容的分析及实地勘测,具体的布设方案如下:采用三台Trimble5700GPS接收机参加作业,采用同步观测环,即三台接收机同步观测获得的基线向量所构成的闭合环。

在对GPS图形设计的作业中,根据测区地形图的情况,笔者采用边连式,即同步图形之间由一条公共边连接。

这种布网方案,网的几何强度较高,有角度的复测边和非同步图形闭合条件。

具体方案为3台接收机分别在5个观测时段先后做同步观测,同步网之间由一条基线边连接。

该网中有4个同步环检核、一个异步环检核、4个重复基线检核。

在开发区内选择了三个已知GPS控制点,分别为1、2、4三点,其余4个点为选择的未知控制点。

根据D级GPS控制网的要求,相邻点最小距离为2km,相邻点最大距离为15km,其相关简图如下所示:此图为按1:43500比例尺所绘制而成的GPS控制点略图。

其中各点之间长度如下:L(1-2)=0.2072*43500=9.0123km L(2-3)=4.5066kmL(3-4)=3.7932km L(1-7)=3.5801km L(2-7)=6.438kmL(2-5)=7.6821km L(7-5)=4.9416km L(3-5)=6.2118kmL(2-8)=7.2732km L(3-8)=5.8464km此方案将开发区范围大体涵盖,由于GPS布网,点与点之间的选取相对于平面控制测量有较强的灵活性,所以点与点之间不必过分强调通视性问题。
