GPS控制网技术设计书
E级GPS测量技术设计书
E 级GPS 测量技术设计书一、任务概述为巩固此学期所学的GPS控制测量，安排了此次实习，本次实习要求通过GPS定位测量综合训练，掌握布设GPS控制网的方法，培养自身的测量能力，熟悉GPS技术。
能使用GPS进行静态数据的采集并且数据处理，可以完整的整理出坐标数据。
本次实习先布设E 级GPS控制网，再进行GPS控制测量。
二、测区概况本测区位于xxxx，地势相对比较平坦，视野也较开阔，我们选的点尽量选在地势较空旷开阔的地方，以减免一些不必要的干扰。
由于条件限制，有两个点位于马路边，由于马路边行人，大型车辆比较多，这可能给测量带来一定的不便和误差。
其他总体情况还是比较良好。
三、测量依据1、《全球定位系统（GPS）测量规范》（GB/T18314—2001）；2、《全球定位系统城市测量技术规程》（CJJ73—99）；3、《公路全球定位系统（GPS）测量规范》（JTJ/T066—98）；4、《数字产品质量要求》（GB17491.1）;四、已有资料利用情况此次测量任务利用分布在xxx和xxx三个已知点D1、X2、X1，经过对这两点的分析可知，这三点的坐标系统与此次测量所用坐标系统相同，点位保存完整，精度及等级也能达到本次测量要求，无需进行换带计算。
只需将此已知数据引入测区即可。
五、主要的作业方法和技术规定此次实习所用的仪器是南方测绘型号的GPS，此GPS操作简单，只需进行静态选择，主要的技术指标是针对选点和外业观测的，具体技术指标如下：1、GPS测量主要技术要求（1）平均边长表1 GPS网中各点平均边长AA A B C D E平均距离1000 300 70 10~15 5~10 0.2~5 （2）外业观测要求表2 各级GPS测量基本技术要求规定AA A B C D E卫星截止高度角（°）10 10 15 15 15 15 同时观测有效卫星数≥4 ≥4 ≥4 ≥4 ≥4 ≥4 有效观测卫星总数≥20 ≥20 ≥9 ≥2 ≥4 ≥4观测时段数≥10 ≥6 ≥4 ≥2 ≥1.6≥1.6表3 观测技术要求AA A B C D E时段长度min静态≥720≥540≥240≥60≥45≥40 快速静态双频+P（Y）码- - - ≥10≥5 ≥2双频全波- - - ≥15≥5 ≥2级别项目级别项目级别项目单频或双频半波- - - ≥30≥5 ≥2采样间隔S静态30 30 30 10~3010~3010~30 快速静态- - - 5~5 5~155~15时间中任一卫星有效观测时间min静态≥15 ≥15 ≥15 ≥15≥15≥15 快速静态双频+P（Y）码- - - ≥1 ≥1 ≥1 双频全波- - - ≥3 ≥3 ≥3 单频或双频半波- - - ≥5 ≥5 ≥5注：1、在时段中观测时间符合表7中第七项规定的卫星，为有效观测卫星；2、计算有效观测卫星总数时，应将各时段的有效观测卫星数扣除其间的重复卫星数；3、观测时段长度，应为开始记录数据到结束记录的时间段；4、观测时段数≥1.6，指每站观测一时段，至少60%测站再观测一时段。

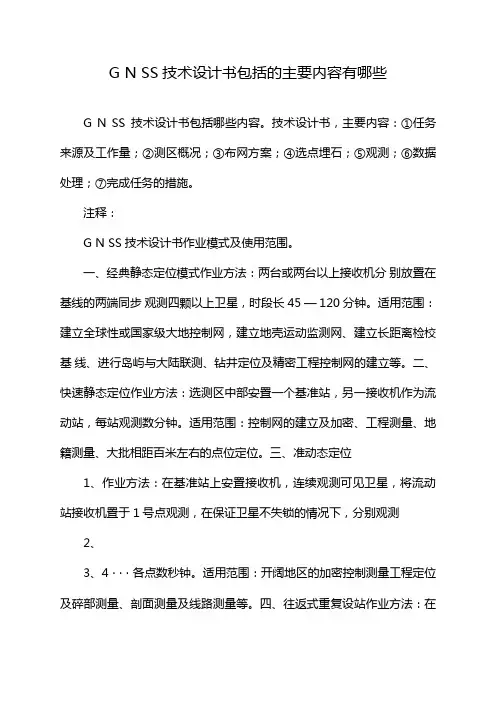

G N SS技术设计书包括的主要内容有哪些
G N SS技术设计书包括的主要内容有哪些G N SS技术设计书包括哪些内容。
技术设计书，主要内容：①任务来源及工作量；②测区概况；③布网方案；④选点埋石；⑤观测；⑥数据处理；⑦完成任务的措施。
注释：G N SS技术设计书作业模式及使用范围。
一、经典静态定位模式作业方法：两台或两台以上接收机分别放置在基线的两端同步观测四颗以上卫星，时段长45 — 120分钟。
适用范围：建立全球性或国家级大地控制网，建立地壳运动监测网、建立长距离检校基线、进行岛屿与大陆联测、钻井定位及精密工程控制网的建立等。
二、快速静态定位作业方法：选测区中部安置一个基准站，另一接收机作为流动站，每站观测数分钟。
适用范围：控制网的建立及加密、工程测量、地籍测量、大批相距百米左右的点位定位。
三、准动态定位1、作业方法：在基准站上安置接收机，连续观测可见卫星，将流动站接收机置于1号点观测，在保证卫星不失锁的情况下，分别观测2、3、4 · · · 各点数秒钟。
适用范围：开阔地区的加密控制测量工程定位及碎部测量、剖面测量及线路测量等。
四、往返式重复设站作业方法：在基准站上安置接收机，连续观测可见卫星，流动站接收机置于每站观测12分钟；之后，逆序观测各点12分钟。
适用范围：控制测量及控制网加密、取代导线测量及三角测量、工程测量及地籍测量等五、动态定位作业方法：在基准站上安置接收机，连续观测可见卫星，流动站接收机先在出发点上观测分钟，然后，流动站接收机自出发点连续观测。
适用范围：精密测定运动目标的轨迹、测定道路中线、航道、河道测量。
六、实时动态测量RTK实时动态（RTK）测量技术是以载波相位观测量为根据的实时差分GPS测量技术，定位技术精度高，可以全天候作业，可以实时的给出观测站的观测站的定位结果和定位精度。
RTK的作业模式：1、快速静态测量，可用于城市矿山等区域性的控制测量工程测量和地籍测量等2、准动态测量，主要用于地籍测量，碎部测量，路线测量和工程放样。
城市D级GPS控制网设计书
一、任务概述由于城市改造，阜新市原有控制点被破坏，为了保障测绘的日常使用，需要重新建立城市控制网。
城市首级平面控制拟布设D 级GPS 控制网，首级高程控制拟布设二等水准网。
二、测区状况阜新，位于辽宁省西部的低山丘陵区，是辽宁省西北部地区的中心城市 ，为沈阳经济区重要城市之一。
内蒙古高原和东北辽河平原的中间过渡带，全区呈现长矩形，中轴斜交于北纬42°10′和东经122°00′的交点上。
东西长170千米，南北宽84千米，总面积10445平方千米。
地势西北高，东南低；西南高，东北低。
辖海州区、细河区、太平区、新邱区、清河门区五个市辖区，彰武县和阜新蒙古族自治县，截止到2015年阜新市人口为177.8万。
阜新市初步探明有38种矿藏，矿产地228处。
其中煤的储量较大，资源储量达10亿多吨。
石灰石、珍珠岩、膨润土、花岗岩的储量也十分丰富，萤石、硅砂、沸石的储量居辽宁之首，黄金储量尤其可观。
三、级别和精度要求D 级GPS 网相邻点基线长度精度用下列公式表示，并按下表规定执行。
δ=22)*(d b a式中：δ—GPS 基线向量的弦长中误差（mm ），亦即等效距离误差。
a —GPS 接收机标称精度中的固定误差（mm ）。
b —GPS 接收机标称精度中的比例误差系数（ppm ）。
d —GPS 网中相邻点间的距离（km ）。
四、布设原则1.GPS 网一般应采用独立观测边构成闭合图形，如三角形、多边形或附合线路，以增加检核条件，提高网的可靠性。
2.GPS 网作为测量控制网，其相邻点间基线向量的精度，应分布均匀。
3.GPS 网点应尽量与原有地面控制点相结合。
重合点一般不少于3个（不足时应联测），且在网中分布均匀，以可靠地确定GPS 网与地面之间的转换参数。
4.GPS 网点应考虑与水准点重合，而非重合点，一般应根据要求以水准测量（或相当精度的测量方法）进行联测，或在网中布设一定密度的水准联测点。
5.为了便于GPS 的测量观测和水准联测，减少多路径影响，GPS 网点一般应设在视野开阔和交通便利的地方。
E级GPS平面控制网技术设计书
E级GPS平面控制网技术设计书1、概述本次gps平面控制测量任务和作业容是位于北部松花江主航道北侧，为配合本次控制测量课程设计任务，需在江心岛开发区约4.2平方公里的测区围建立E级GPS平面控制网。
2、测区自然地理概况和已有资料2.１、测区自然地理概况测区位于省市北部松花江主航道北侧，是松花江泛洪区自然形成的梭形岛，为河漫滩湿地。
该岛地理位置优越,南北与市区相望,西隔宾洲铁路桥与太阳岛相望。
测区东西长约4.5公里，南北最宽约1.3公里，面积达4.2平方公里，平均海拔115米，位于松花江中游，属中温带大陆性季风气候，冬长夏短，全年平均降水量569.1毫米，降水主要集中在6-9月，夏季占全年降水量的60%。
四季分明，冬季1月平均气温约零下19度；夏季7月的平均气温约23度。
测区围：测区地理坐标为东经：126度37分—126度40分北纬：45度48分实测围呈不规则形状，围面积约4.2平方公里。
2.2、测区已有资料成果情况测区有google earth卫星遥感图一幅，该图可供图上选点。
此外，测区有校区控制三角点2个，其数据如下：3、测量技术设计依据（1）GB-T-18314-2009《全球定位系统(GPS)测量规》（2）CJJ 73-97《全球定位系统城市测量技术规程》（3）CH 1002-95《测绘产品检查验收规定》（4）CH 1003-95《测绘产品质量评定标准》（5）CH / T1004《测绘技术设计规定》（5）CJJ -8-99《城市测量规》4、使用仪器本次测量采用的GPS接收机型号是南方北极星GPS 9600，该GPS仪接受的信号是L1-C/A码。
其平面精度：5mm+1ppm ，高程精度：10mm+2ppm 。
5、布网方案5.1、布网要求GPS 网相邻点间基线中误差按下式计算：式中(mm)为固定误差；(ppm)为比例误差系数；(km)为相邻点间的距离。
GPS-E 级网的主要技术要求应符合表1规定。

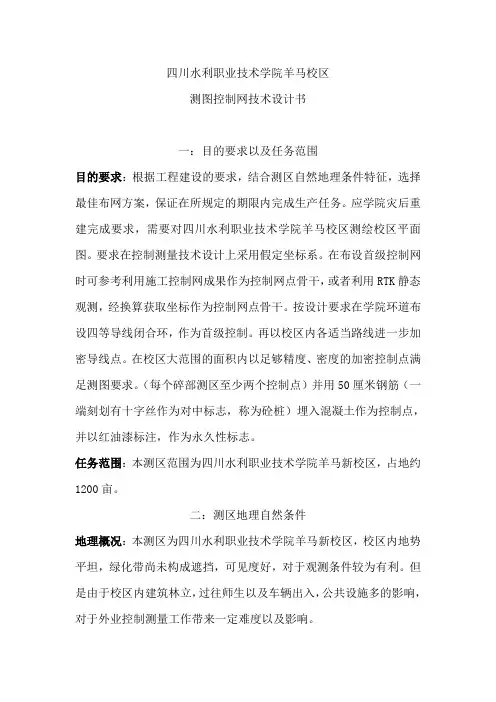

测图控制网技术设计书
四川水利职业技术学院羊马校区测图控制网技术设计书一：目的要求以及任务范围目的要求：根据工程建设的要求，结合测区自然地理条件特征，选择最佳布网方案，保证在所规定的期限内完成生产任务。
应学院灾后重建完成要求，需要对四川水利职业技术学院羊马校区测绘校区平面图。
要求在控制测量技术设计上采用假定坐标系。
在布设首级控制网时可参考利用施工控制网成果作为控制网点骨干，或者利用RTK静态观测，经换算获取坐标作为控制网点骨干。
按设计要求在学院环道布设四等导线闭合环，作为首级控制。
再以校区内各适当路线进一步加密导线点。
在校区大范围的面积内以足够精度、密度的加密控制点满足测图要求。
（每个碎部测区至少两个控制点）并用50厘米钢筋（一端刻划有十字丝作为对中标志，称为砼桩）埋入混凝土作为控制点，并以红油漆标注，作为永久性标志。
任务范围：本测区范围为四川水利职业技术学院羊马新校区，占地约1200亩。
二：测区地理自然条件地理概况：本测区为四川水利职业技术学院羊马新校区，校区内地势平坦，绿化带尚未构成遮挡，可见度好，对于观测条件较为有利。
但是由于校区内建筑林立，过往师生以及车辆出入，公共设施多的影响，对于外业控制测量工作带来一定难度以及影响。
气候条件：处于羊马湿地，气候较为宜人，空气较为干爽，对于仪器观测影响不会太大。
折光影响可以不用考虑。
交通状况：测区内四面环道，交通便利。
三：已有测量成果利用工程资料：可以根据学院灾后重建相关领导处获取施工控制网以及其他测量成果。
（在测绘时可以询问指导老师）其精度要求足够满足学院平面图测绘。
四：布网方案作业方法：可以根据GPS或者施工控制网成果提供起算点，作为首级控制点。
并用全站仪配合，利用传统方法进行控制点加密，并敷设导线闭合环。
并以统一平差，直至满足技术限差要求。
平面控制网要求：应遵循“先整体后局部，先控制后碎部”的原则，布网时应“分级布网，逐级控制”。
严格技术限差。
选点：经过对学院的实际踏勘，由小组论证决定：首级控制应布设在学院环道处，尽量布设为直伸状，以减小横向误差。

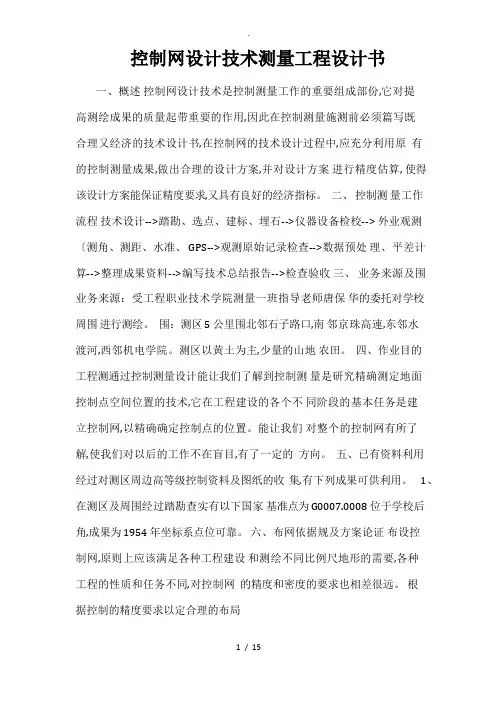

控制网设计技术测量工程设计书
.一、概述控制网设计技术是控制测量工作的重要组成部份,它对提高测绘成果的质量起带重要的作用,因此在控制测量施测前必须篇写既合理又经济的技术设计书,在控制网的技术设计过程中,应充分利用原有的控制测量成果,做出合理的设计方案,并对设计方案进行精度估算, 使得该设计方案能保证精度要求,又具有良好的经济指标。
二、控制测量工作流程技术设计-->踏勘、选点、建标、埋石-->仪器设备检校--> 外业观测〔测角、测距、水准、 GPS-->观测原始记录检查-->数据预处理、平差计算-->整理成果资料-->编写技术总结报告-->检查验收三、业务来源及围业务来源：受工程职业技术学院测量一班指导老师唐保华的委托对学校周围进行测绘。
围：测区 5 公里围北邻石子路口,南邻京珠高速,东邻水渡河,西邻机电学院。
测区以黄土为主,少量的山地农田。
四、作业目的工程测通过控制测量设计能让我们了解到控制测量是研究精确测定地面控制点空间位置的技术,它在工程建设的各个不同阶段的基本任务是建立控制网,以精确确定控制点的位置。
能让我们对整个的控制网有所了解,使我们对以后的工作不在盲目,有了一定的方向。
五、已有资料利用经过对测区周边高等级控制资料及图纸的收集,有下列成果可供利用。
1、在测区及周围经过踏勘查实有以下国家基准点为 G0007.0008 位于学校后角,成果为 1954 年坐标系点位可靠。
六、布网依据规及方案论证布设控制网,原则上应该满足各种工程建设和测绘不同比例尺地形的需要,各种工程的性质和任务不同,对控制网的精度和密度的要求也相差很远。
根据控制的精度要求以定合理的布局方案,利用地形地物的特点,在图上设计出一个图形结构强的网,三角网或者边角网对点的要求： 1 图形结够好,边长适中角距角大于 20 度。
2 是制高点三尖上或者建造物上,视野开阔、便于加密。
3 视线高出或者旁提障碍物 1.5 米。
江西应用技术职业学院GPS控制测量技术设计书
江西应用技术职业学院GPS控制测量技术设计书一任务概述任务概述任务概述任务概述1、任务情况任务情况任务情况任务情况本次GPS测量下达的任务和作业内容是位于江西应用技术职业学院2公里范围内，掌握GPS 静态测量数据处理的基本知识，巩固课堂学习的理论知识，将理论与实践有机结合，提高理论水平与外业操作能力。
需在学校附近布设一定量的E级GPS控制网。
2、测区概况测区概况测区概况测区概况测区位于江西应用技术职业学院向外延伸两公里左右。
测区地形平坦、起伏不大，视野相对开阔，高层建筑物较少，主要分布在学院内，且无各类大型信号源，便于布设各类GPS控制点网。
3、测区范围测区范围测区范围测区范围测区范围呈不规则形状，主要集中在江西应用技术职业学院内及四周外围。
4、技术设计依据技术设计依据技术设计依据技术设计依据GPS测量规范是国家质量技术监督局或有关行业主管部门制定的GPS测量技术标准，是GPS测量工作必须遵守的指令性法则。
目前现行的GPS测量规范有如下几种：（1）CH 2001-92《全球定位系统（GPS）测量规范》（2）CJJ 73-97《全球定位系统城市测量技术规程》（3）CH 1002-95《测绘产品检查验收规定》（4）CH 1003-95《测绘产品质量评定标准》（5）CJJ 8-85《城市测量规范》（6）JTJ/T O66-98《公路全球定位系统（GPS）测量规范》(7)CH/T1004-1999 《测绘技术设计规定》5、测区已有资料成果测区已有资料成果测区已有资料成果测区已有资料成果测区现有资料较少，没有可参考利用的GPS测量成果图及地形图，需要进一步进行现场实地踏勘，粗略了解测区概况。
二、GPS控制网设计方案1.技术要求与布置原则建立城市或其它局部性GPS控制网是一项重要的基础性工作，而技术设计则是建立GPS网的第一步，是保证GPS网能够满足经济建设需要，并保证GPS成果质量可靠的关键性工作。
因此，必须科学地、严谨地作好这一工作。
E级GPS控制网有关技术要求
附录A E级GPS控制网有关技术要求（参考）一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T 18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。
二、使用仪器测量采用的GPS接收机型号及其标称精度。
三、布网方案1、布网要求GPS网相邻点间基线中误差σ按下式计算：σ=式中a(mm)为固定误差；b(ppm)为比例误差系数；d(km)为相邻点间的距离。
GPS-E级网的主要技术要求应符合表1规定。
相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。
表1 GPS网的主要技术要求2、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。
GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。
（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。
（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。
E级GPS 网中每个闭合环或附合线路中的边数应符合表2的规定。
非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。
表2 闭合环或附合线路边数的规定（4的原有控制点联测，联测总点数不得少于3个。
（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。
四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。
选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。
GPS E级网规范(新)
附录A E级GPS控制网有关技术要求（参考）一、控制网执行的技术标准1、全球定位系统（GPS）测量规范（GB/T 18314—2001），中华人民共和国国家标准；2、《国家三、四等水准测量规范》（GB12898-1991）,中华人民共和国国家标准；3、技术设计书。
二、使用仪器测量采用的GPS接收机型号及其标称精度。
三、布网方案1、布网要求GPS网相邻点间基线中误差σ按下式计算：σ=式中a(mm)为固定误差；b(ppm)d GPS-E级网的主要技术要求应符合表1规定。
相邻点最小距离应为平均距离的1/2～1/3；最大距离应为平均距离的2～3倍。
2、布网原则与网形设计（1）GPS网应根据测区实际需要和交通状况进行设计。
GPS网的点与点间不要求每点通视，但考虑常规测量方法加密时的应用，每点应有1～2个通视方向。
（2）在布网设计中应顾及原有测绘成果资料以及各种大比例尺地形图的沿用，对凡符合GPS-E级网布点要求的旧有控制点，应充分利用其标石。
（3）GPS网应由若干个独立观测环构成，也可采用附合线路构成。
E级GPS网中每个闭合环或附合线路中的边数应符合表2的规定。
非同步观测的GPS基线向量边，应按所设计的网图选定，也可按软件功能自动挑选独立基线构成环路。
（4点联测，联测总点数不得少于3个。
（5）为了求得GPS网点正常高，应进行水准测量的高程联测，高程联测采用等级水准测量方法进行，联测的GPS-E级控制点且应均匀分布于网中。
四、选点与标石埋设1、选点在了解任务、目的、要求和测区自然地理条件的基础上，进行现场踏勘，最后进行选点。
选点应符合下列要求：（1）点位的选择应符合技术设计要求，并有利于其它测量手段进行扩展与联测；（2）点位的基础应坚实稳定，易于长期保存，并应有利于安全作业；（3）点位应便于安置接收设备和操作，视野应开阔，视场内周围障碍物的高度角一般应小于15°；（4）点位应远离大功率无线电发射源（如电视台、微波站等），其距离不得小于200m，并应远离高压输电线其距离不得小于50m，以避免周围磁场对卫星信号的干扰；（5）点位附近不应有对电磁波反射（或吸收）强烈的物体，以减少多路径效应的影响；（6）交通应便于作业，以提高作业效率；（7）应充分利用符合上述要求原有的控制点及其标石，但利用旧点时应检查旧点的稳定性、完好性，符合要求方可利用；（8）选好点后应按合理的方法给GPS点编号。
E级GPS控制测量技术设计书
E 级 GPS 控制测量技术设计书XXX建筑工程设计院二0 一四年二月目录1、作业技术流程2、技术要点2.1 准备工作2.2 技术设计2.4 选点埋石2.5 野外观测2.6 数据处理2.7 平差计算2.8 质量检查与自检报告2.9 技术报告3.0 成果整理与提交3、范例1、作业技术流程E 级 GPS 控制测量在地形测量、地籍测量中一般是测区的首级平面控制，控制网的精度保证是后续其它工序的基础。
E 级 GPS 控制测量工作时一般按下列流程进行工作：准备工作→技术设计→选点埋石→野外观测→数据处理→平差计算→质量检查与自检报告→技术报告→成果整理与提交。
2、技术要点2.1 准备工作E 级 GPS 控制测量的准备工作主要有：熟悉工程的合同或协议，了解委托单位对工程的特殊要求。
收集与测区有关的高等级控制点成果及相关资料，收集需用的地形图资料、技术标准，按规范或委托单位的要求制作标石，对参加施工的仪器设备按要求进行检验或校验。
进行现场踏勘了解测区现状和已知高等级控制点的保存情况，为技术设计做好准备。
准备施工的其它后勤保障工作。
2.2选点埋石2.2.1 选点1．选点人员应由熟悉GPS 测量技术及地质技术的人员承担。
选点前必须充分研究专业设计书；充分认知测区的地理、地质、水文、气象、验潮等环境信息；熟悉可利用的各种设施、位置环境、交通、水电等信息。
2.选点人员应收集测区地质资料，实地勘察选定点位。
同时考察卫星通视环境与电磁干扰环境，确定可用标石类型、记录点之记有关内容，实地树立标志牌、拍摄照片等。
选点（埋石）所占用的土地，应得到土地使用者或管理者的同意。
3．点位应选择在稳定坚实的基岩、岩石、土层、建筑物顶部等能长期保存、满足观测条件的地点，并做好选点标记。
点位尽可能位于地面，城区内应尽量选在楼顶上，以便于保存和通视。
点位应尽量选在交通便利，方便观测的位置。
4．选点时应避开环境变化大，测量标志难以永久保存的地点，如易受水淹的河床、低地、靠近铁路、公路、已规划的易受施工影响有剧烈震动的地点。
全境GPS控制测量技术设计书
2000国家大地坐标系全县域D级GNSS控制网测量技术设计书测绘公司二〇二〇年十一月2000国家大地坐标系全县域D级GNSS控制网测量技术设计书委托单位：编制单位：测绘公司负责人：总工程师：编制人员：目录一、目的和任务 (1)1、目的 (1)2、任务 (1)二、测区概况 (1)1、测区简介 (1)2、测区GNSS控制网布设示意图 (3)三、测量依据 (3)1、技术标准 (3)2、已有资料 (4)3、控制网起算数据 (4)四、测量要求 (4)1、坐标系统、高程系统和时间系统 (4)2、GNSS网的布设 (5)3、GNSS网点的选点、埋设 (5)五、GNSS静态测量外业观测及观测数据资料的处理 (7)1、GNSS外业观测 (7)2、外业作业操作流程： (8)3、外业观测数据的检核 (9)4、GNSS控制网的数据处理 (10)六、GNSS控制点高程测量 (11)七、项目进度计划 (13)7.1项目进度计划 (13)7.2项目进度保障措施 (14)八、最终提交成果资料 (15)九、D级GNSS控制点的管理与维护 (15)1、控制点管理 (15)2、控制点维护 (16)十、仪器鉴定证书 (17)附件1、营业执照（副本复印件）2、测绘资质（副本复印件）一、目的和任务1、目的为满足A县全境测绘坐标系的统一，顺应国家推行2000国家大地坐标系，提高A县城区和周边乡镇D级GNSS控制点管理与应用，加强土地管理和满足城镇规划建设的需要，统一全县境内批后管理坐标系，确保测区的成图质量，也为用图单位在征地、放桩等工程测量中的提高精度，做到平面控制点坐标反算的边长与矢量边长尽可能相符，为此而建立一套2000国家大地坐标系D级GNSS控制网系统，计划使用年限不少于10年。
2、任务受“”委托，测绘公司负责承担其A县全境的D级GNSS控制网测量任务，现将本次测绘工作依据与作业流程做详细介绍。
二、测区概况1、测区简介1.1位置境域A县县域范围位于东经115°7′12.35″～115°98′8.33″、北纬40°14′21.20″～40°65′7.40″。
E级GPS平面控制网技术设计书
E级GPS平面控制网技术设计书1、概述本次gps平面控制测量任务和作业容是位于北部松花江主航道北侧，为配合本次控制测量课程设计任务，需在江心岛开发区约4.2平方公里的测区围建立E级GPS平面控制网。
2、测区自然地理概况和已有资料2.１、测区自然地理概况测区位于省市北部松花江主航道北侧，是松花江泛洪区自然形成的梭形岛，为河漫滩湿地。
该岛地理位置优越,南北与市区相望,西隔宾洲铁路桥与太阳岛相望。
测区东西长约4.5公里，南北最宽约1.3公里，面积达4.2平方公里，平均海拔115米，位于松花江中游，属中温带大陆性季风气候，冬长夏短，全年平均降水量569.1毫米，降水主要集中在6-9月，夏季占全年降水量的60%。
四季分明，冬季1月平均气温约零下19度；夏季7月的平均气温约23度。
测区围：测区地理坐标为东经：126度37分—126度40分北纬：45度48分实测围呈不规则形状，围面积约4.2平方公里。
2.2、测区已有资料成果情况测区有google earth卫星遥感图一幅，该图可供图上选点。
此外，测区有校区控制三角点2个，其数据如下：3、测量技术设计依据（1）GB-T-18314-2009《全球定位系统(GPS)测量规》（2）CJJ 73-97《全球定位系统城市测量技术规程》（3）CH 1002-95《测绘产品检查验收规定》（4）CH 1003-95《测绘产品质量评定标准》（5）CH / T1004《测绘技术设计规定》（5）CJJ -8-99《城市测量规》4、使用仪器本次测量采用的GPS接收机型号是南方北极星GPS 9600，该GPS仪接受的信号是L1-C/A码。
其平面精度：5mm+1ppm ，高程精度：10mm+2ppm 。
5、布网方案5.1、布网要求GPS 网相邻点间基线中误差按下式计算：式中(mm)为固定误差；(ppm)为比例误差系数；(km)为相邻点间的距离。
GPS-E 级网的主要技术要求应符合表1规定。
GPS控制网技术设计方案
GPS控制网技术设计方案课程设计说明书设计题目：鞍山市及周边E级GPS操纵网技术设计书学院、系：资源与土木工程学院专业班级：测绘工程2020-2学生姓名：张贺指导教师：宁殿民杨凤芸成绩：2010年12 月31 日名目一、作业目的及任务............................................................................ - 1 -二、测区概况........................................................................................ - 1 -三、测量依据、原那么........................................................................ - 4 -四、技术指标........................................................................................ - 4 -五、技术设计内容步骤........................................................................ - 8 -六、高程操纵的布设...........................................................................- 11 -七、1:500测区地势图测绘................................................................ - 12 -八、工作进程、时刻安排.................................................................. - 12 -九、检查验收...................................................................................... - 13 -十、上交资料...................................................................................... - 13 - 十一、经费预算............................................................................ - 14 -一、作业目的及任务为满足鞍山市及周边的规划设计用图的需要，受鞍山市委市政府〔甲方〕托付，辽宁科技大学资源与土木工程学院测绘工程08级学生〔乙方〕承揽1：500、1：2000数字化地势图测量任务。
一级GPS控制测量技术设计书
G P S 控制测量设计书1.工作大纲 ____________________________________________ 11.1任务来源___________________________________________ 11.2工作内容及任务______________________________________ 12. 技术设计方案_______________________________________ 12.1概述_________________________________________________ 12.1.1项目区概况_________________________________________________ 12.1.2已有资料及其利用情况_______________________________________ 12.2技术标准和要求______________________________________ 22.3技术路线和技术方案 ___________________________________ 22.3.1控制测量设计原则___________________________________________ 23.项目目组织实施计划和进度安排 _______________________ 53.1项目组织机构 _________________________________________ 53.1.1组织机构设置计划本项目组织机构设置计划如下图所示___________ 53.1.2各部分的具体职责___________________________________________ 53.1.3项目设备资源配置计划_______________________________________ 53.2项目进度安排 _________________________________________________ 54.质量管理措施、进度控制措施、生产安全保障措施_______ 64.1质量保证措施 _________________________________________________ 64.2项目进度控制 _________________________________________________ 64.3生产及资料安全保障措施 _______________________________________ 65. 提交成果资料_______________________________________ 7 6附录 ________________________________________________ 86.1GPS点之迹 ____________________________________________ 8泸州市金山村控制测量工程（一级GPS控制测量设计书）技术设计书1.工作大纲1.1任务来源为满足泸州市金山村泸职院2016级工程测量1班在金山村进行的数字化测图实训任务，泸职院2016级工程测量1班在金山村及其邻近地区开展控制测量工作。
GPS技术设计书
GPS技术设计书一、测区概况本次实习的测区位于桂林理工大学雁山校区及其周边村庄，雁山镇位于桂林市南，属桂林市五城区之一，东与灵川县相连，西与临桂县毗邻，南与阳朔县交界，北与象山区、七星区接壤，行政区域总面积288平方公里，地貌为平原丘陵，桂阳公路从北至南贯穿雁山镇，交通便利。
二、技术依据1）《全球定位系统城市测量技术规程》CJJ 73-1997；2）《城市测量规范》CJJ 8-1999；3）《工程测量规范》GB50026-93；4）《全球定位系统（GPS ）测量规范》(GB/T 18314-2001)5）《1：500、1：1000、1：2000地形图图式》GB/T 20257.1-2007 ；6）《1：500、1：1000、1：2000地形图数字化规范》（GB/T17160 —1997）；7）《地籍图图式》（CH5003-94 ）。
三、测区已有资料概况1、表1 已知点经纬度表2 已知点坐标和高程四、GPS网布设1、GPS技术要求1.1系统基准平面基准为1980 西安坐标系，3°带高斯-克吕格投影，测区中央子午线111°。
高程采用1985 国家高程基准，基本等高距：平地、丘陵 1 米，山地为2.5米。
同一图幅内基本等高距保持一致。
1.2、GPS网精度1.2.1 GPS测量精度分级表1.2 .2GPS测量基本参数表1.2.3 平面精度1）、四等以上平面控制网中最弱相邻点的点位误差不得超过±5cm。
2）、四等以下平面控制网最弱点（相对于起算点）的点位中误差不得超过±5cm。
3) 测站点相对于邻近图根点的点位中误差不得大于±15.0cm。
4) 地形图实地地物点相对于邻近控制点及地物点间距中误差按下表执行。
（单位：图上mm）间距中误差表1.2.4 高程精度1）高程精度按下表规定执行：表：高程精度表（单位：m）2) 地形特征点必须测注高程点，高程注记点间隔一般不大于15 米。
GPS控制网的建立与技术设计
第三节GPS控制网的建立与技术设计一、GPS控制网的建立通常将应用GPS卫星定位技术建立的控制网称为GPS网。
与常规方法相比，应用GPS卫星定位技术建立控制网的主要特点是：1．采用相对定位方法，即若干台GPS接收机同步观测，确定各点之间的相对位置，并采用载波相位测量，从而得到高精度的测量结果。
2．GPS测量不要求各点之间互相通视，使得控制点的点位选定灵活方便。
3．GPS测量可以全天候进行，不论白天黑夜或晴天雨天，均能正常工作，使得测量工作更具有计划性。
4．观测时间短，当测站之间的距离小于30km时，同步观测1～2h便可得到较好的观测成果；当测站之间的距离小于10km时，还可采用快速定位方法，观测时间可以缩短为10—20min，甚至更短。
5．GPS测量的观测数据是自动记录的，GPS基线向量的计算和GPS网的平差计算的自动化程度很高。
目前大致可以将GPS控制网分为两大类：一类是国家或区域性的高精度的GPS控制网。
（相邻点的距离通常是从数千公里至数百公里），其主要任务是作为高精度三维国家大地测量控制网，以求定国家大地坐标系与世界大地坐标系的转换参数，为地学和空间科学等方面的科学研究工作服务；或者是对GPS网进行重复观测，用以研究地区性的板块运动或地壳形变规律等问题。
另一类是局部性的GPS控制网，包括城市或矿区GPS控制网，或其它工程GPS控制网。
一般来说，这类GPS网中相邻点间的距离为几公里至几十公里，其主要任务是直接为城市建设或工程建设服务。
GPS控制网的建立按其工作性质可以分为外业工作和内业工作两大部分。
外业工作主要包括选点、建立测站标志、野外观测作业等；内业工作主要包括GPS控制网的技术设计、数据处理和技术总结等。
也可以按工作程序大体分为GPS网的技术设计、仪器检验、选点与建造标志、外业观测与成果检核、GPS网的平差计算以及技术总结等若干个阶段。
尽管GPS测量具有一些优越性，但为了得到可靠的观测成果，也必须有科学的技术设计，严谨的作业管理和工作作风，且GPS测量也应遵循统一的规范。
GPS静态控制测量技术设计指南
GPS静态控制测量实施指南一、综述GPS网建立过程分3个阶段：设计准备、施工作业、数据处理1．设计准备该阶段的主要工作项目：项目规划、方案设计、施工设计、测绘资料收集、选点埋石、仪器检测。
1.1项目规划①位置及范围：测区的地理位置、覆盖范围及控制网的控制面积②用途及精度等级：控制网的具体用途、所要求达到的精度或等级。
（各级GPS网采用中误差作为精度指标，以2倍中误差作为极限误差。
）C级网用途：三等大地控制网、区域、城市及工程测量的基本控制网；D 级网用途：四等大地控制网；E 级网用途：中小城市、城镇及测图、地籍、土地信息、建筑施工等。
（由于本基坑工程跨距较长，基坑深距大，暂定C、D级测量精度GPS测量相邻点间基线长度的精度用下面公式表示：σ为基线向量的弦长中误差，单位mm，a为固定误差，单位mm，b为比例误差系数，单位1 X 10-6 ，d为相邻点间距离，单位为km。
城市GPS测量精度指标：（本工程选用四等）GPS高程拟合板块：D、E级网点按四等水准测量方法进行高程联测，GPS点需要高程联测时，可采用使GPS点与水准点重合，平原、微丘地形联测点的数量不宜少于6个，必须大于3个，联测点的间距不宜大于20km，且均匀分布；重丘、山岭地形联测点的数量不宜少于10个。
各级GPS控制网的高程联测应不低于四等水准测量的精度。
当GPS控制网点间距离小于20km时，可不考虑对流层和电离层的修正；当大于20KM 时，每时段应于始、中、终个观测一次气象元素，并采用标准模型加入对流层和电离层的修正。
为GPS控制网点的正常高，先利用已联测高程的GPS点正常高和经GPS控制网平差得到的大地高，求其高程异常值，然后采用拟合或插值等方法求其他高程异常值和正常高。
③点位分布及数量：控制网点的分布、数量及密度要求。
（GPS网点应均匀分布，相邻点间距离最大不宜超过该网平均点间距的2倍。
依据城市测量规范三等基线平均距离为5km，四等为2km，鉴于平时土方开挖收方测量需要5km左右设置一控制观测点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
青海大学后山GPS控制网测量技术设计书
（第四组）
一、概述
1、任务来源
受青海大学08测绘工程班张乐春老师的指导，对学校后山进行控制测量。
2、目的
本次实习的目的是了解控制测量作业的全过程，掌握GPS静态测量数据处理的基本知识，巩固课堂学习的理论知识，将理论与实践有机结合，提高理论水平与外业操作能力。
3、测量依据、原则
CH 2001-92《全球定位系统（GPS）测量规范》
CJJ 73-97《全球定位系统城市测量技术规程》
CH 1002-95《测绘产品检查验收规定》
CH 1003-95《测绘产品质量评定标准》
CJJ 8-85《城市测量规范》
本工程《技术设计书》
二、测区情况
1、测区范围及任务
本测区位于东经101°44′、北纬36°43′附近，位于青海大学校本部西边的山上，测区北临西宁市宋家沟，南至西宁市刘家沟，东至青海大学校内，测区内为主要为山区，树木较多，通视条件较差。
本组在本次实习在测区内布设6个GPS控制点，构建一个D级GPS网，满足实习需要。
（如下图所示）
2、已有资料
本测区无已知的国家高等级三角点，采用测区独立坐标系。
3、控制网起算数据
本次实习无已知的国家高等级三角点，则采用测区中任意两点的独立坐标作为本次实习GPS控制网的起算数据，独立坐标系可选用已已建成的地方独立坐标系，也可以在实习是自己建立。
4、坐标系统、高程系统和时间系统
GPS基线向量为WGS-84坐标系，GPS网平面平差成果为西安1980坐标系
坐标或1954北京坐标系坐标，并转换为测区相应的坐标系。
高程系统采用1985国家高程基准。
时间系统采用北京时间或UTC时间系统。
5、控制网图设计如下：
三、设计方案
1、GPS网的布设
本组将控制网布设为两个大地四边形，采用三台GPS接收机，按边连式的布网形式布设GPS控制网，例如先在G38、801、803安置GPS接收机，观测一定时间后，将801的GPS移至802继续观测，再过一段时间，将G38的GPS移至804观测，以此类推，直到完成观测，等级为D级。
2、GPS网的选点
GPS点位的选择应符合技术要求，有利于使用其他测量方法进行联测；点位的基础应坚定稳固，易于长期保存，并有利于安全作业; 点位应便于安置接收设备和操作，视野开阔，被测卫星的地平高度角应大于15°，点位应远离大功率无线点发射源（如电视台、微波站等），其距离不得小于200m,并应远离高压输电线，其距离不得小于50m；点位附近不应有强烈干扰接收卫星信号的物体。
四、GPS静态测量外业观测及观测数据资料的处理
1、GPS外业观测技术要求
本次实习的GPS控制网采用GPS技术静态观测方法施测。
采用设备：3台GPS接受机（标称精度5mm+1pmm·D，D以Km计），
本次D级GPS网对GPS接收机的技术指标见下表：
2、GPS观测及作业
GPS接收机在使用前应当进行检验，检验分为一般检视、通电检验。
检验校正完成后开始进行观测。
观测组应严格按调度表规定的时间进行作业，保证同步观测同一卫星组。
每一时段开机前，作业员要量取天线高，并及时输入测站名，天线高等信息。
关机后再量取一次天线高作校核，两次量得的天线高互差不大于3mm，取平均值作为最后结果，记录在手薄中。
仪器工作正常后，作业员及时逐项填写测量手薄中的各项内容。
观测员在作业期间不得擅自离开测站，并应防止仪器受震动和被移动，防止人为和其它物体靠近天线，遮挡卫星信号。
接收机在观测过程中不应在接收机近旁使用对讲机；雷雨过境时应关机停测，并取下天线，以防雷电。
每日观测结束后，应及时将数据转存到计算机上，确保观测数据不丢失，同时应进行当天的基线计算。
记录雨，晴，阴，云等天气情况。
四、数据处理方案
1、数据预处理
为了获得GPS观测基线向量并对观测成果进行质量检核，首先要进行GPS 数据的预处理，根据预处理结果对观测数据的质量进行分析并做出评价，以确保观测成果和定位结果的预期精度。
GPS网数据处理分基线向量解算和网平差两
个阶段。
各阶段数据处理软件均采用随机所带软件。
处理的主要内容有：GPS 卫星轨道方程的标准化、时钟多项式的拟合和标准化。
2、基线解算及GPS网平差
（1）基线解算
基线数据解算采用Leica公司的LGO软件求解，基线解算采用消电离层的双差浮点解或加点离层改正的双差整数解（固定解），其主要技术参数如下：
卫星截止高度角≥150
电离层模型为：Standard模型
对流层模型为Hopfiled或Computed模型。
星历为广播星历或精密星历
采用L1频率或L1L2两个频率
（2）GPS网平差
GPS网的平差计算应用软件在WGS-84空间直角坐标系下进行三维无约束平差，以检查本次GPS网的内符合精度。
同时为将WGS-84坐标系下的GPS 基线观测值投影到高斯平面上，并转换到1980西安坐标系或1954北京坐标系中（或地方独立坐标系），采用GPSADJ（Ver 2.0）软件包或Solution(ver 2.1)软件包进行二维约束平差。
五、提交的成果资料
GPS测量任务完成后，上交如下资料：
⒈测量任务书与专业设计书；
⒉点之记、环视图和测量标志委托保管书；
⒊外业观测记录（包括原始记录的存储介质及其备份）、测量手簿及其它记录（包括偏心观测）；
⒋接收设备、气象及其它仪器的检验资料；
⒌外业观测数据质量分析及野外检核计算资料；
⒍数据加工处理中生成的文件（含磁盘文件）、资料和成果表；
⒎GPS网展点图；
⒏技术总结和成果检查报告。
