变电所避雷器概述
避雷器参数定义
避雷器参数定义1、标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。
2、额定电压Uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。
3、额定放电电流Isn：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。
4、最大放电电流Imax：给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
5、电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。
6、响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。
7、数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。
8、插入损耗Ae：在给定频率下保护器插入前和插入后的电压比率。
9、回波损耗Ar：表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。
10、最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
11、最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。
12、在线阻抗：指在标称电压Un下流经保护器的回路阻抗和感抗的和。
通常称为“系统阻抗”。
13、峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。
14、漏电流：指在75或80标称电压Un下流经保护器的直流电流。
避雷器分类/避雷器价格/避雷器分类避雷器有高压和低压避雷器之分，本节介绍的是低压配电系统中的避雷器（电涌保护器SPD）1. 电涌保护器器的种类名目繁多的避雷器在我国的市场上已经超过了上百种，如何对不同品牌、不同型号的避雷器进行分类也许就摆在我们面前。

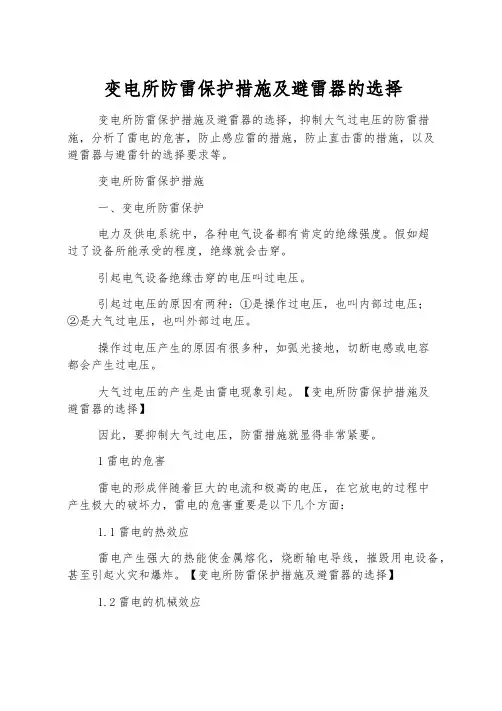

变电所防雷保护措施及避雷器的选择
变电所防雷保护措施及避雷器的选择变电所防雷保护措施及避雷器的选择，抑制大气过电压的防雷措施，分析了雷电的危害，防止感应雷的措施，防止直击雷的措施，以及避雷器与避雷针的选择要求等。
变电所防雷保护措施一、变电所防雷保护电力及供电系统中，各种电气设备都有肯定的绝缘强度。
假如超过了设备所能承受的程度，绝缘就会击穿。
引起电气设备绝缘击穿的电压叫过电压。
引起过电压的原因有两种：①是操作过电压，也叫内部过电压；②是大气过电压，也叫外部过电压。
操作过电压产生的原因有很多种，如弧光接地，切断电感或电容都会产生过电压。
大气过电压的产生是由雷电现象引起。
【变电所防雷保护措施及避雷器的选择】因此，要抑制大气过电压，防雷措施就显得非常紧要。
1雷电的危害雷电的形成伴随着巨大的电流和极高的电压，在它放电的过程中产生极大的破坏力，雷电的危害重要是以下几个方面：1.1雷电的热效应雷电产生强大的热能使金属熔化，烧断输电导线，摧毁用电设备，甚至引起火灾和爆炸。
【变电所防雷保护措施及避雷器的选择】1.2雷电的机械效应雷电强大的电动力可以击毁杆塔，破坏建筑物，人畜已不能幸免。
1.3雷电的闪络放电雷电产生的高电压会引起绝缘子烧坏，断路器跳闸，导致供电线路停电。
2、雷电过电压雷电过电压又称为大气过电压它是由于内的设备或构筑受到直接雷击或雷电感应而产生的过电压。
由于引起这种过电压的能量来源于外界，固有成为外部过电压。
雷电过电压产生的雷电冲击波，其电压幅值。
可高达108V，其电流幅值可高达几十万安，因此对电力系统危害极大，必需实行有效措施加以防护。
二、雷电过电压的基本形式2.1雷击过电压（直击雷）雷电直接击中电气设备，线路或建筑物，强大的雷电流作用，通过该物体泄入大地，在该物体上产生较高的电位差，成为直击雷过电压。
雷电流通过被击物体时，将产生破坏作用的热效应和机械效应，相伴的还有电磁效应和对相近物体的闪络放电。
2.2感应过电压（感应雷）当雷云在架空线路上方时，由于雷云先导作用，使架空线路上感应出与先导通道符号相反的电荷。
避雷器说明书
避雷器说明书中文名：避雷器外文名：Surgearrester材质：氧化锌作用：释放过电压能量1）用于保护电气设备免受高瞬态过电压危害并限制续流时间也常限制续流幅值的一种电器。
本术语包含运行安装时对于该电器正常功能所必须的任何外部间隙，而不论其是否作为整体的一个部件。
注1：避雷器通常连接在电网导线与地线之间，然而有时也连接在电器绕组旁或导线之间。
注2：避雷器有时也称为过电压保护器，过电压限制器（surgedivider）。
2）避雷器是通信线缆防止雷电损坏时经常采用的另一种重要的设备。
一、避雷器定义避雷器：用于保护电气设备免受雷击时高瞬态过电压危害，并限制续流时间，也常限制续流幅值的一种电器。
避雷器有时也称为过电压保护器，过电压限制器。
中文名：避雷器外文名：Arrester别称：无应用学科：信息通信特点：高瞬态、过电压、电器、雷电防护二、避雷器适用范围交流无间隙金属氧化物避雷器用于保护交流输变电设备的绝缘，免受雷电过电压和操作过电压损害。
适用于变压器、输电线路、配电屏、开关柜、电力计量箱、真空开关、并联补偿电容器、旋转电机及半导体器件等过电压保护。
三、避雷器特点与原理交流无间隙金属氧化物避雷器具有优异的非线性伏·安特性，响应特性好、无续流、通流容量大、残压低、抑制过电压能力强、耐污秽、抗老化、不受海拔约束、结构简单、无间隙、密封严、寿命长等特点。
避雷器在正常系统工作电压下，呈现高电阻状态，仅有微安级电流通过。
在过电压大电流作用下它便呈现低电阻，从而限制了避雷器两端的残压四、避雷器分类避雷器分为很多种，有金属氧化物避雷器，线路型金属氧化物避雷器，无间隙线路型金属氧化物避雷器，全绝缘复合外套金属氧化物避雷器，可卸式避雷器。
避雷器的主要类型有管型避雷器、阀型避雷器和氧化锌避雷器等。
每种类型避雷器的主要工作原理是不同的，但是它们的工作实质是相同的，都是为了保护通信线缆和通信设备不受损害。
4.1、管型避雷器管型避雷器实际是一种具有较高熄弧能力的保护间隙，它由两个串联间隙组成，一个间隙在大气中，称为外间隙，它的任务就是隔离工作电压，避免产气管被流经管子的工频泄露电流所烧坏；另一个装设在气管内，称为内间隙或者灭弧间隙，管型避雷器的灭弧能力与工频续流的大小有关。
避雷器的分类
避雷器分类避雷器在被保护设备附近并联。
避雷器击穿电压高于保护装置当过电压波沿线路侵入，超过避雷器放电电压时，避雷器先放电，引入侵入波当入侵波避雷器应能自行恢复绝缘容量，避免工频接地短路事故。
绝缘自恢复能力强它有一条直的伏秒特性曲线有一定流量（一）避雷器的主要类型、特点及应用保护间隙、管式避雷器、阀式避雷器、1.氧化锌避雷器主要用于配电系统、线路、电厂、变电所进线区段的保护和限制,用于220kV及以下系统的变电站、电厂和变压器的保护保护间隙避雷器低成本。
然而，由于放电间隙暴露在空气中，放电特性由于一般保护间隙的电场属于极不均匀电场，所以陡峭，与被保护设备绝缘配合不理想；同时放电时会产生截止波，且有线圈保护间隙的另一个严重缺点是灭弧能力差。
对于间隙动作后的工频连续流会导致断路器跳闸。
为了保护供电安全，常设置自动重合闸装置10kV 以下配电线路。
2.管式避雷器电弧容量低，目前很少使用。
为了提高灭弧能力，研制了管式避雷器管式避雷器有两个串联间隙，一个大另一间隙S1安装在产气管道内，称为内部间隙或灭弧间隙。
连续流量过大，产气量过大，管内气压过高强制灭弧装置优于保护间隙灭弧装置。
但是，由于管式避雷器受环境影响较大，V-s特性曲线较陡，放电分散性大，与保护间隙一样与被保护设备不易实现合理的绝缘配合，同时运行后还会产生截止波，不利于变压器因此，目前MOA仅用于输电线路的个别区段的保护，如大跨度和阀式避雷器火花隙和非线性电阻是两个基本元件。
3.间隙与串联非线性电阻常见的阀式避雷器和电磁阀式避雷器有两种。
普通阀式避让有两种级数：FS和FZ；有两种级数：FCD和FCZ。
氧化锌避雷器它是20世纪70年代初出现的一种新型避雷器。
这种避雷器以氧化锌为主要原料，辅以少量能产生非线性特性的金属氧化物，经混合氧化锌阀板密封C-V的V-A特性可分为三个区域，它们具有理想的V-A特性。
因此，它有一系列大流量，无间隙，无连续电流保护，性能优越。
避雷器结构及原理资料
FS系列阀式避雷器的结构如图2（a）示， 此系列避雷器阀片直径较小，通流容量较 低，一般用于保护变配电设备和线路。FZ 系列阀式避雷器的结构如图2（b）示，此 系列避雷器阀片直径较大，且火花间隙并 联了具有非线性的碳化硅电阻，通流容量 较大，一般用于保护35 kV及以上大、中型 工厂中总降压变电所的电气设备。
图2阀式避雷器的结构 (a) FS-10 阀式避雷器；(b) FZ-10 阀式避雷器
磁吹阀式避雷器（FCD型）的内部附有磁 装置来加速火花间隙中电弧的熄灭，专门 用来保护重要的或绝缘较为薄弱的设备， 如高压电动机等。
（2） 保护间隙和管式避雷器 保护间隙是最简单的防雷设备，其原理结构 如图3所示。保护间隙一般用镀锌圆钢制成， 由主间隙和辅助间隙两部分组成。主间隙 做成角形的，水平安装，以便灭弧。为了 防止主间隙被外来的物体短路而引起误动 作，在主间隙的下方串联有辅助间隙。因 为保护间隙灭弧能力弱，一般要求与自动 重合闸装置配合使用，以提高供电的可靠 性。
阀式避雷器主要由平板火花间隙与碳化硅 电阻片（阀片）串联而成，装在密封的瓷 管内，外壳有接线螺栓供安装用。避雷器 中的碳化硅电阻具有非线性特性,在正常电 压时其阻值很大,过电压时其阻值随之变小。
阀式避雷器在正常的工频电压作用下火花 间隙不被击穿，但在雷电波过电压下，避 雷器的火花间隙被击穿；碳化硅电阻的阻 值随之变得很小，雷电波巨大的雷电流顺 利地通过电阻流入大地中，电阻阀片对尾 随雷电流而来的工频电压呈现了很大的电 阻，从而工频电流被火花间隙阻断，线路 恢复正常运行。由此可见，电阻阀片和火 花间隙的密切配合使避雷器很像一个阀门， 对于雷电流“阀门”打开，对于工频电流 “阀门”则关闭，故称之为阀式避雷器。
•
•
•
变电站避雷器基本知识培训
定期预防性试验时，试验人员要认真仔细分析试验数据。因为避雷器
受潮时，可能外观上看不出任何问题，但是只有通过试验数据才能发
现内部的缺陷。
➢
避雷器常见故障及防范措施
内部阀片老化
原因分析：阀片老化一般产生于运行过程中。由于避雷器阀片的 均一性差，其老化程度不尽相同，就会使得阀片电位分布不均匀。运 行一段时间后，部分阀片首先劣化，造成避雷器泄漏电流和功率损耗 增加。
变电站避雷器基本知识培训
避雷器
避雷器又称过电压限制器
定义1： 一种能释放过电压能量、限制过电压幅值的设
备。当过电压出现时，避雷器两端子间的电压 不超过规定值，使电气设备免受过电压损坏； 过电压作用后，又能使系统迅速恢复正常状态。
定义2： 保护电气设备免受大气过电压的电器。
➢ 电力系统输变电和配电设备在运行中 会受到以下几种电压的作用：
➢
一般意义上的过电压保护器是对工频过电压进行保护的
，所谓工频过电压，往往是产生在操作过程中产生的操作过电
压，这些过电压都是工频过电压，也就是其电压波形的频率还
是维持50HZ没变。
避雷器是保护雷电过电压的，这种过电压波形前端很陡
，频率很高，但后续电流很小，避雷器可以将雷电波的峰值泄
放 从而保证其后面的电器安全。
1.长期作用的工作电压；
2.由于接地故障、谐振以及其他原因产生 的暂态过电压；
3.雷电过电压； 4.操作过电压。
➢ 避雷器应符合下列基本要求：
1.能长期承受系统的持续运行电压，并可短时承受
可能经常出现的暂态过电压； 2.在过电压作用下，其保护水平满足绝缘水平的要
求； 3.能承受过电压作用下放电电流产生的能量；
超过设计值，结果就是避雷器失效。
避雷器的工作原理及作用
避雷器的工作原理及作用引言概述：避雷器作为一种重要的电气设备，广泛应用于各种电力系统和电子设备中，用于保护设备免受雷击和过电压的损害。
本文将详细介绍避雷器的工作原理及其在电力系统中的作用。
一、避雷器的工作原理1.1 电气原理避雷器是一种通过将过电压引导到地面的装置，其内部结构由金属氧化物压敏电阻器（MOA）和放电电极组成。
当系统中出现过电压时，MOA会变成高阻抗状态，将过电压引导到地面，起到保护设备的作用。
1.2 电磁原理避雷器的工作原理还与电磁感应有关。
当雷电产生过电压时，避雷器内部的金属氧化物压敏电阻器会感应到电磁场的变化，从而导致电阻器的电阻值迅速下降，使过电压通过避雷器放电到地面。
1.3 热效应原理避雷器在工作过程中会产生一定的热量，这是因为MOA在放电过程中会有能量损耗。
避雷器内部的金属氧化物会发生瞬间的电热效应，将过电压的能量转化为热能，并通过散热装置将热量散发出去，保证避雷器的正常工作。
二、避雷器的作用2.1 过电压保护避雷器的主要作用是保护电力系统和电子设备免受过电压的损害。
当系统中出现雷击或其他原因导致的过电压时，避雷器能够迅速将过电压引导到地面，保护设备的安全运行。
2.2 延长设备寿命过电压是电力系统中常见的问题，长期受到过电压的影响会导致设备的损坏和寿命缩短。
避雷器的存在可以有效降低过电压对设备的影响，延长设备的使用寿命。
2.3 提高电力系统的可靠性电力系统中的过电压问题往往会导致设备故障和停电，给生产和生活带来不便。
避雷器的使用可以有效减少过电压带来的故障和停电现象，提高电力系统的可靠性和稳定性。
三、避雷器的分类3.1 传统避雷器传统避雷器主要是指采用金属氧化物压敏电阻器作为主要元件的避雷器。
它具有结构简单、可靠性高的特点，广泛应用于各种电力系统。
3.2 复合避雷器复合避雷器是指采用金属氧化物压敏电阻器和其他元件结合而成的避雷器。
它具有防雷能力强、耐受雷电冲击能力强的特点，适用于高压电网和雷电频繁的地区。
避雷器结构及原理基础知识
四、金属氧化锌避雷器
（1）无间隙金属氧化锌避雷器（压敏避雷器）， 是20世纪70年代开始出现的一种新型避雷器。与传 统的避雷器相比，无间隙金属氧化物避雷器没有火 花间隙，且用氧化锌代替阀式避雷器中的碳化硅。 在结构上采用压敏电阻制成的阀片叠装而成，该阀 片在工频电压下，呈现最大电阻，有效的抑制工频 电流，而在过电压的情况下又呈现小电阻，能很好 的释放过电流，保护设备。
避雷器的分类
常用的避雷器有：阀式、管式、保护间隙、金 属氧化物等。 1、阀式避雷器：阀式避雷器主要 分为普通阀式避雷器和磁吹阀式避 雷器俩大类，普通阀式避雷器有 FS和FZ俩系列。磁吹阀式避雷器 有FCD和FCZ俩系列。避雷器符 号的含义：F-阀式避雷器、S-配 （变）电作用、Z-电站用、Y-线 路用、D-旋转电机用、C-具有磁吹 放电间隙。
阀式避雷器的等效电路
磁吹式避雷器
普通阀式避雷器
阀式避雷器应用
FS系列由于避雷器阀片较小，通流容量较低一般用于保 护变配电设备和电路。
SZ系列由于阀片较大，且火花间隙并联了碳化硅电阻， 通流容量较大，一般用于35KV及以上的电气设备。
二、保护间隙
保护间隙是最简单的防雷设备，一般用镀锌圆钢制成 ，有主间隙和辅助间隙组成。主间隙做成角形的，水平安 装，以便灭弧。为了防止主间隙被外物短路而引起误动作 ，在主间隙的下方串联有辅助间隙。因为保护间隙灭弧能 力弱，一般要求与自动重合闸装置配备使用，以提高供电 的可靠性。
无间隙金属氧化锌避雷器
金属氧化锌避雷器
（2）有串联间隙型金属氧化物避雷器，在复 合外套金属氧化物避雷器的电阻片与一间隙件串 联，适用于非中性点接地的系统中。当单相接地 时，可能发生比较严重的长时间暂态过电压，无 间隙氧化锌避雷器难于承受此过电压。而有串联 间隙氧化锌避雷器在单相接地较低幅值的过电压 下不动作，是避雷器与系统隔离。高于上述电压 时间隙导通，避雷器放电。有效的保护设备和避 雷器。
避雷器的结构原理及用途
避雷器的结构、原理及用途避雷器又叫过电压保护器，是用来保护各种电气设备免受雷击过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。
避雷器的类型主要有管型避雷器、阀型避雷器和氧化锌避雷器。
一、避雷器的结构、原理1、管型避雷器管型避雷器是一种保护间隙，是最简单的避雷器。
1）结构如上图所示，管型避雷器主要由产气管、内部间隙S1、外部间隙S2三部分组成。
产气管由纤维、有机玻璃或塑料等制成，其内部间隙装在产气管内，一个电极为棒形，另一个棒极为环形，外部间隙装在管型避雷器与带电的线路之间。
2）工作原理当输电线路遭到雷击或发生感应雷时，大气过电压使管型避雷器的内部间隙和外部间隙击穿，强大的雷电流通过接地装置流入大地。
但随之而来的是电力系统的工频续流，其值也很大。
雷电流和工频续流在管子内部间隙发生强烈的电弧，使产气管内壁的产气材料产生大量的气体，在管内形成很大压力，起到使气体从环形电极的开口喷出的纵吹作用，从而使电弧电流过零时熄灭，因此不用切断电路。
这时，外部间隙的空气恢复了绝缘，使管型避雷器与系统隔离，恢复系统的正常运行。
2、阀型避雷器阀型避雷器是一种能释放雷电或电力系统操作过电压能量，保护电气设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。
1）结构如上图所示，阀型避雷器主要由装在密封瓷套中的火花间隙和非线形电阻阀片组成。
单个火花间隙由数个圆盘形的铜质电极组成，每对间隙用0.5～1mm厚云母垫圈隔开；普通阀型避雷器根据额定电压的不同，由数个或数十个单个的火花间隙构成；非线形电阻阀片是用特殊碳化硅制成的饼状元件，其颗粒相互接触，但其接触面不大于颗粒表面的1/10，它的电阻随着通过电流的不同在很大范围内变化。
2）工作原理阀型避雷器的火花间隙承受工频电压时是一个高阻值电阻，类似关闭的阀门，使工频电流很难通过；在遇到雷击过电压、内部过电压冲击时，又变成一个低阻值电阻，类似阀门开启，使冲击电流很容易通过；雷电流过去后，工频电流又使阀形电阻片呈现很高的电阻，类似阀门关闭。
避雷器的应用及原理
避雷器的应用及原理1. 避雷器的定义和分类避雷器是一种保护电力设备免受雷击和过电压损害的装置。
根据其工作原理和结构，避雷器主要分为以下几类：•金属氧化物避雷器（MOA）：由电极、金属氧化物元件和外壳组成，广泛应用于电力系统、电信设备和电气设备中。
•波纹瓷避雷器：由瓷制外壳和波纹状电极构成，具有快速响应和高耐久性的特点。
•气体避雷器：利用气体放电原理来消除过电压，主要用于高压输电线路和变电站中。
•磁吸型避雷器：利用磁吸原理阻止过电压的传播，适用于工业设备和电气设备中。
2. 避雷器的应用领域避雷器主要应用于以下领域：2.1 电力系统•输电线路：避雷器可安装在电力输电线路上，用于保护变压器和其他设备免受过电压的损害。
•变电站：避雷器可用于变电站的进线和出线处，防止过电压对设备造成冲击。
•发电厂：避雷器可在发电厂的发电设备和电力传输系统中起到防雷保护作用。
2.2 电气设备•交流电机：避雷器可用于交流电机的保护，防止过电压损坏电机。
•空调设备：避雷器可用于空调设备的电源输入端，保护空调设备免受过电压影响。
•电视机、冰箱等家用电器：避雷器可用于家用电器的电源输入端，保护设备免受过电压的冲击。
2.3 电信设备•通信基站：避雷器可用于通信基站的电源输入端，保护基站设备免受过电压的影响。
•通信线路：避雷器可用于通信线路的终端设备，防止过电压对通信线路的影响。
3. 避雷器的工作原理避雷器的工作原理基于过电压的放电和抑制。
当电力系统或设备遭遇过电压时，避雷器通过以下原理起到保护作用：•金属氧化物避雷器：当设备遭受过电压时，避雷器内的金属氧化物元件会迅速放电，将过电压消除或导向地线，保护设备。
其放电能力取决于元件的电性能和结构。
•波纹瓷避雷器：波纹瓷避雷器利用波纹状电极的特殊结构，当遭遇过电压时，电极能够迅速放电，将过电压导向地线。
其特点是响应速度快，耐久性高。
•气体避雷器：气体避雷器通过气体放电原理来消除过电压，当过电压达到一定阈值时，气体避雷器内的气体会发生放电，将过电压导向地线。
避雷器
第五章避雷器第一节避雷器结构和原理一、概述目前在电力系统中运行的避雷器主要有两种类型。
一类是以串联火花间隙与碳化硅阀片为主要元件的传统阀型避雷器，它又分为普通阀型避雷器和磁吹阀型避雷器；另一类是以氧化锌电阻片为主要元件的金属氧化物避雷器，它又分为无间隙、带并联间隙和带串联间隙的金属氧化物避雷器。
二、阀型避雷器(一)阀型避雷器动作原理阀型避雷器的主要部件是间隙和阀片。
避雷器在正常运行电压作用下，间隙介质处于绝缘状态，而当电力系统发生的过电压达到间隙的放电电压时，间隙就会放电，较大的冲击电流通过阀片流人大地，释放过电压能量。
由于避雷器的阀片具有非线性，即表现为电压高时电阻低、电压低时电阻高的特点，因此在间隙放电后，避雷器的残压较低，且低于被保护设备的绝缘水平，不致使设备受到危害。
当过电压过去后，在灭弧电压下，阀片电阻又增大，将工频续流限制到一定数值，当工频续流第一次过零瞬间时，间隙将工频续流切断，使电力系统恢复正常运行状态。
(二)阀型避雷器间隙阀型避雷器的间隙应具备以下特点：(1)放电伏秒特性曲线平坦，在0．5～20μs(或2000μs)的预放电时间内，放电电压的分散性要小，放电电压值要稳定。
(2)具有一定的灭弧能力，要在续流第一次过零时灭弧。
(3)多次通过额定冲击电流及工频续流后，放电电压不应变化。
我国目前生产的阀型避雷器的间隙形式主要有电弧固定型一平板间隙和电弧运动型一磁吹限流间隙两种。
其主要结构和特点分述如下。
1.平板间隙单个平板型火花间隙剖面如图5—1所示。
每个火花间隙由两个黄铜电极和一个云母垫片组成，云母垫片的厚度约为O．5～lmm，单个间隙的工频放电电压在2．7～3.2kV (有效值)之间。
由于电极间隙的距离很小，电极间的电场比较均匀，因此间隙的伏秒特性也就比较平坦。
当间隙上的电压还不足以引起放电时，由于云母垫片和空气隙内的介电常数不同，使云母垫片的上、下空气隙中出现较高的电场强度，并导致空气游离，产生局部放电，在游离的同时，也有一部分带电质点复合，并使它们原来获得的游离能以光的形式释放，照射到工作面及其间的气体上产生新的游离，上述照射作用是沿着相当大的圆形区域进行的。
