电池设计基础知识
电池产品结构设计培训--消费类电池
![电池产品结构设计培训--消费类电池](https://img.taocdn.com/s3/m/cfc8cdd20875f46527d3240c844769eae009a3cd.png)
电池产品结构设计培训--消费类电池
消费类电池产品结构设计培训
一、产品结构设计的基础知识
1、电池种类:消费类电池市场上主要包括锂电池、铅酸电池、碱性
电池等,消费类电池结构分为单独的外壳、电芯、绝缘材料、镀层、密封
胶等部分。
2、电芯结构设计:电池电芯结构包括电极(正极和负极)、电解液、隔膜或膜片、影响电池性能的其他结构等,其中电芯电极的性能影响最大,需要结合电池的应用领域来合理选择材料。
二、消费类电池结构设计
1、电池外壳:消费类电池的外壳一般采用ABS、ASA、PBT、PC等塑
料材料,使用特定材料制作出的电池外壳具有良好的耐磨性、耐油性、耐
紫外线性能、耐腐蚀性能,可以有效防止消费类电池在使用过程中受潮、
损坏。
2、电芯结构设计:在消费类电池设计中,电池电芯采用单体电池及
动力电池等不同类型的电池进行组合,一般需要采用特定材料,如特殊型
锂电池所需的锂仿钛基电极、碱性电池所需的银锌电极等。
3、绝缘材料:消费类电池在使用过程中会产生静电,因此需要采用
一定厚度的绝缘材料,以防止静电对电池内部电路的损坏。
物联网电池基础知识答案

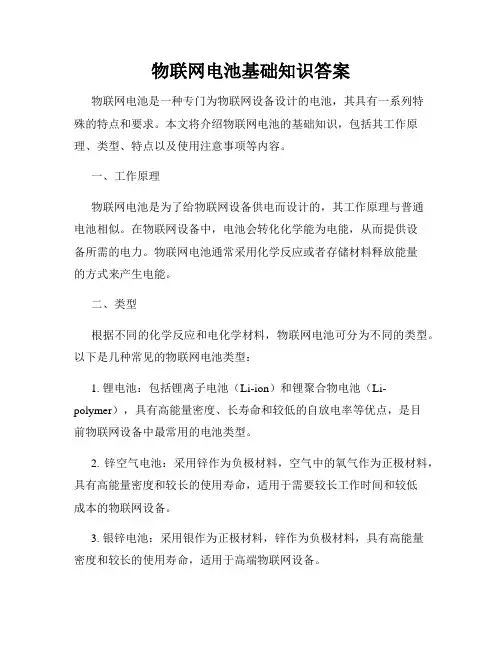

![物联网电池基础知识答案](https://img.taocdn.com/s3/m/71c7ff65cdbff121dd36a32d7375a417866fc1f3.png)
物联网电池基础知识答案物联网电池是一种专门为物联网设备设计的电池,其具有一系列特殊的特点和要求。
本文将介绍物联网电池的基础知识,包括其工作原理、类型、特点以及使用注意事项等内容。
一、工作原理物联网电池是为了给物联网设备供电而设计的,其工作原理与普通电池相似。
在物联网设备中,电池会转化化学能为电能,从而提供设备所需的电力。
物联网电池通常采用化学反应或者存储材料释放能量的方式来产生电能。
二、类型根据不同的化学反应和电化学材料,物联网电池可分为不同的类型。
以下是几种常见的物联网电池类型:1. 锂电池:包括锂离子电池(Li-ion)和锂聚合物电池(Li-polymer),具有高能量密度、长寿命和较低的自放电率等优点,是目前物联网设备中最常用的电池类型。
2. 锌空气电池:采用锌作为负极材料,空气中的氧气作为正极材料,具有高能量密度和较长的使用寿命,适用于需要较长工作时间和较低成本的物联网设备。
3. 银锌电池:采用银作为正极材料,锌作为负极材料,具有高能量密度和较长的使用寿命,适用于高端物联网设备。
4. 铜氧化物电池:采用铜氧化物作为正极材料,锌作为负极材料,具有高能量密度和较长的使用寿命,适用于高耗能的物联网设备。
三、特点物联网电池相比传统电池具有一些特殊的特点,主要体现在以下几个方面:1. 低功耗:物联网设备通常具有较低的功耗需求,物联网电池在设计上采用了低功耗的电路和节能技术,以满足物联网设备对电池寿命的要求。
2. 长寿命:物联网电池具有较长的工作寿命,能够满足物联网设备长时间的使用需求。
3. 小型化:物联网设备通常体积较小,因此物联网电池也需要具备小型化的特点,以适应设备的尺寸要求。
4. 快速充电:物联网电池通常支持快速充电技术,以便快速为设备提供电能。
5. 安全性:物联网电池需要具备较高的安全性,以防止短路、过充、过放等异常情况导致设备损坏或安全事故。
四、使用注意事项在使用物联网电池时,需要注意以下几点:1. 选用合适的电池类型:根据物联网设备的具体需求选择合适的电池类型,以确保电池能够满足设备的电能需求。
电池pack知识
![电池pack知识](https://img.taocdn.com/s3/m/d4e5fad70875f46527d3240c844769eae009a3fd.png)
电池pack知识
一、电池pack的概述
1.电池pack的定义
2.电池pack的组成
3.电池pack的作用
二、电池pack的种类
1.锂离子电池pack
–结构和工作原理
–优点和缺点
2.镍氢电池pack
–结构和工作原理
–优点和缺点
3.铅酸电池pack
–结构和工作原理
–优点和缺点
4.锂聚合物电池pack
–结构和工作原理
–优点和缺点
三、电池pack的设计与制造
1.电池pack的设计考虑因素
–容量与电压需求
–电池组串与并联
–温度管理
–安全性设计
2.电池pack的制造工艺
–电池单体的选择和测试
–包装材料的选择
–电池模块的组装
–电池pack的封装
四、电池pack的管理与维护
1.电池pack的管理系统
–电池管理系统的功能
–电池管理系统的组成
2.电池pack的维护与保养
–充放电管理
–温度管理
–安全性检查
五、电池pack的应用领域
1.电动汽车
2.储能系统
3.无人机
4.移动设备
5.太阳能系统
六、未来发展趋势
1.高能量密度电池技术
2.快速充电技术
3.长寿命电池技术
4.环境友好型电池技术
以上是对电池pack知识的全面探讨,包括电池pack的概述、种类、设计与制造、管理与维护、应用领域以及未来发展趋势。
通过深入研究电池pack的相关知识,我们可以更好地了解和应用电池pack技术,推动电池技术的发展和创新。
锂离子电池基础知识
![锂离子电池基础知识](https://img.taocdn.com/s3/m/f84df504ba0d4a7303763a90.png)
电池基础知识培训资料一、锂离子电池工作原理与性能简介:1、电池的定义:电池是一种能量转化与储存的装置,它通过反应将化学能或物理能转化为电能,电池即是一种化学电源,它由两种不同成分的电化学活性电极分别组成正负极,两电极浸泡在能提供媒体传导作用的电解质中,当连接在某一外部载体上时,通过转换其内部的化学能来提供能源.2、锂离子电池的工作原理:即充放电原理。
Li-ion的正极材料是氧化钴锂,负极是碳。
当对电池进行充电时,电池的正极上有锂离子生成,生成的锂离子经过电解液运动到负极.而作为负极的碳呈层状结构,它有很多微孔,达到负极的锂离子就嵌入到碳层的微孔中,嵌入的锂离子越多,充电容量越高。
同样,当对电池进行放电时(即我们使用电池的过程),嵌在负极碳层中的锂离子脱出,又运动回正极。
回正极的锂离子越多,放电容量越高。
我们通常所说的电池容量指的就是放电容量。
在Li-ion的充放电过程中,锂离子处于从正极→负极→正极的运动状态。
Li—ion就象一把摇椅,摇椅的两端为电池的两极,而锂离子就象运动员一样在摇椅两端来回奔跑。
所以,Li—ion又叫摇椅式电池。
通俗来说电池在放电过程中,负极发生氧化反应,向外提供电子;在正极上进行还原反应,从外电路接收电子,电子从负极流到正极,而电流方向正好与电子流动方向相反,故电流经外电路从正极流向负极。
电解质是离子导体,离子在电池内部的正负极之间定向移动而导电,阳离子流向正极,阴离子流向负极。
整个电池形成了一个由外电路的电子体系和电解质的离子体系构成的完整放电体系,从而产生电能。
正极反应:LiCoO2==== Li1-xCoO2+ xLi+ + xe负极反应:6C + xLi+ + xe—=== Lix C6电池总反应:LiCoO2 + 6C ==== Li1-xCoO2 + LixC63、电池的连接:根据电池的电压与容量的需求,可以把电池做串联、并联及混连连接。
a、串联:电压升高,容量基本不变;b、并联:电压基本不变,容量升高;c、混联:电压与容量都会升高;4、化学电池的种类:锂离子电池按电池外形来分类,可分为圆柱形、方形、钮扣形和片状形等。
锂离子电池设计基础知识点
![锂离子电池设计基础知识点](https://img.taocdn.com/s3/m/9d88b5c1b8d528ea81c758f5f61fb7360a4c2b59.png)
锂离子电池设计基础知识点锂离子电池,作为目前最常用的可充电电池类型之一,应用广泛,从移动设备到电动汽车,都可以看到它的身影。
了解锂离子电池的设计基础知识对于电池的性能和安全性至关重要。
本文将介绍锂离子电池的构造和工作原理,以及设计锂离子电池时需要考虑的几个基本要素。
1. 构造和组成材料锂离子电池一般由正极、负极、电解液和隔膜四个主要部分构成。
正极通常由锂离子化合物材料(如钴酸锂、磷酸铁锂等)、导电剂和粘结剂组成;负极主要由碳材料构成;电解液由离子溶质、溶剂和添加剂组成;隔膜则起到隔离正负极的作用。
这些材料的选择和配比对于电池的性能和安全性具有重要影响。
2. 工作原理锂离子电池的工作原理基于锂离子在正负极之间的迁移。
充电过程中,正极材料中锂离子失去电子变成金属离子,并通过电解液迁移到负极,负极材料中的碳材料接受锂离子并嵌入其结构中,同时释放电子。
放电过程中,锂离子从负极脱嵌并迁移到正极,还原成锂离子化合物,释放出电子供外部使用。
这种正负离子之间的迁移和嵌入脱嵌过程在充放电循环中进行。
3. 容量和能量锂离子电池的容量和能量是设计时需要考虑的重要参数。
容量指的是电池储存和释放电荷的能力,单位通常为安时(Ah)。
能量则是指电池储存的电荷对外做的功,单位通常为瓦时(Wh)或焦耳(J)。
容量和能量之间的关系取决于电池的电压和容量。
4. 充放电性能设计锂离子电池时需要考虑充放电性能,主要包括电池的充放电速率和循环寿命。
充放电速率指的是电池充放电的快慢程度,单位常为C 值,即以容量为基准的充放电速率。
循环寿命则表示电池能够循环充放电的次数,在长期使用中保持性能不衰减。
5. 安全性考虑锂离子电池的设计还需要考虑安全性。
由于电池中存在高能量密度,不当使用或设计可能引发短路、过充、过放和过热等问题,甚至发生火灾或爆炸。
因此,设计锂离子电池时需要采取一系列安全措施,如添加电池管理系统(BMS)、热管理系统等,以确保电池的安全性。
bms基础工作原理和设计知识
![bms基础工作原理和设计知识](https://img.taocdn.com/s3/m/f7a1bb56571252d380eb6294dd88d0d233d43cd5.png)
bms基础工作原理和设计知识BMS基础工作原理和设计知识一、引言BMS(电池管理系统)是指对电池进行监测、保护和控制的系统。
它在电动汽车、储能系统等领域发挥着重要作用。
本文将介绍BMS 的基础工作原理和设计知识。
二、BMS基础工作原理1. SOC(State of Charge,电池荷电状态)估算SOC是指电池当前电荷量占最大电荷量的百分比。
常见的SOC估算方法有电流积分法、开路电压法和卡尔曼滤波法等。
其中,电流积分法通过积分电流来估算SOC,开路电压法则通过电池的开路电压来计算SOC。
2. SOH(State of Health,电池健康状态)评估SOH评估是判断电池性能衰减程度的重要指标。
通常采用容量衰减法、内阻增加法和温度升高法等方法进行评估。
其中,容量衰减法通过比较电池实际容量和额定容量的差异来评估SOH。
3. 温度监测与控制电池温度对其性能和寿命有着重要影响。
BMS通过温度传感器实时监测电池温度,并根据温度变化进行控制。
当温度过高时,BMS会采取措施降低电池温度,以保护电池安全。
4. 电压监测与平衡BMS通过电压传感器实时监测电池单体电压,以确保各个单体之间的电压平衡。
当某个单体电压过高或过低时,BMS会进行平衡控制,将电荷从高压单体转移到低压单体,以避免电池过充或过放。
5. 电流监测与保护BMS通过电流传感器实时监测电池的充放电电流,以保护电池免受过放、过充、过流等不利工作条件的影响。
当电流异常时,BMS会采取措施进行保护,如切断电流通路或降低充放电速率。
三、BMS设计知识1. 电池选型与布局BMS的设计要根据应用需求选择合适的电池类型和规格,并合理布局电池单体。
不同的电池类型有不同的特性和工作要求,BMS需要考虑电池的能量密度、功率密度、循环寿命等因素进行选型和布局。
2. 通信与数据处理BMS需要与车辆或储能系统的其他部分进行通信,并处理传感器采集到的数据。
通信方式常见的有CAN总线、RS485等,数据处理可以采用嵌入式系统等技术。
bms基础工作原理和设计知识
![bms基础工作原理和设计知识](https://img.taocdn.com/s3/m/add13f9db1717fd5360cba1aa8114431b90d8e3d.png)
bms基础工作原理和设计知识BMS基础工作原理和设计知识一、BMS基础工作原理BMS,即电池管理系统(Battery Management System),是用于监控和控制电池组状态的关键设备。
它通过对电池组中每个单体电池进行监测,实时获取各种电池参数,并根据这些参数进行数据分析和算法处理,以保证电池组的安全性、可靠性和性能。
BMS的基础工作原理主要包括以下几个方面:1. 电池监测:BMS通过电池监测芯片对电池组中的每个单体电池进行实时监测。
监测的参数包括电压、电流、温度等。
这些参数的监测可以帮助BMS实时了解电池组的工作状态,并及时发现异常情况。
2. 数据采集:BMS通过传感器对电池组的各种参数进行数据采集,将采集到的数据传输给控制器进行处理。
数据采集的频率通常很高,以保证数据的准确性和实时性。
3. 数据处理:BMS控制器对采集到的数据进行处理和分析,通过内置的算法判断电池组的工作状态。
例如,根据电池的电压和电流变化趋势,可以判断电池的充放电状态;根据温度变化,可以判断电池的温度是否超过安全范围。
4. 保护控制:根据数据处理的结果,BMS可以对电池组进行保护控制。
例如,在电池电压过高或过低时,BMS会发出警报,并采取措施防止电池过充或过放;在电池温度过高时,BMS会采取措施降低电池的温度,以防止过热损坏电池。
5. 通信功能:BMS还具备与外部设备进行通信的功能,可以将电池组的信息传输给上位机或其他系统。
通过通信功能,BMS可以实现远程监控和控制,方便用户对电池组进行管理和维护。
二、BMS设计知识BMS的设计是保证电池组安全可靠运行的关键。
以下是BMS设计中需要考虑的几个重要知识点:1. 电池参数匹配:在设计BMS时,需要根据电池组的特性选择合适的电池监测芯片和传感器,以确保能够准确获取电池参数。
同时,还需要根据电池组的容量和工作特性,确定BMS的采样频率和数据处理能力。
2. 算法设计:BMS的算法设计是保证其准确性和可靠性的关键。
电池设计基础知识
![电池设计基础知识](https://img.taocdn.com/s3/m/917446c8da38376baf1fae1c.png)
电池设计:(1)正极参数:LiC o O2活性物质比容量140mAh/g。
活性物质含量0.96 正极基体厚度(Al)15μ正极涂敷量(mg/cm2)35~45碾压密度(g/cm3) 3.66~3.68(2)负极参数: C 活性物质比容量308mAh/g。
活性物质含量0.91 副负极基体厚度(C u)10μ负极涂敷量(mg/cm2)10~30碾压密度(g/cm3) 1.66~1.68(3)设计N/P(负/正): 1.03(4)装配参数:极耳处封装高度≥4mm正、负极片宽度差(mm)1~3负极同隔膜宽度差(mm) 2折叠层数(单/双)1~2极耳间距客户要求极耳上保护胶带层数 1(5)辅助材料参数:隔膜厚度μ1 20μ1保护胶带厚度μ 100μ终止胶带厚度μ 80μ铝塑袋厚度μ 113μ极耳厚度μ 100μ极耳宽度mm 3~4(6)设备公差:正极涂敷量公差 +/-(mg/cm 2) 0.6负极涂敷量公差 +/-(mg/cm 2) 0.3(7)材料系数:隔膜溶胀率 0.02极组化成膨胀率 0.2极组满电膨胀率 0.1例:421270 280 mAh隔膜宽: 70-7=63负极: 63-2=61正极 : 61-2=59+1=60 B卷针宽度: 12-4.2-(2.6或1.5正极单面: 2*12+2(倒角)AA+B=280+20/60*135*D/2*0.96*105 A-B=2*12+2电池厚度=极组厚度+极组厚度/10+0.2+0.1(修正)For Example :0520304.9=x+0.1x+0.3极组厚度为:4.2极组宽度=20-1.5=18.5注:1.5为两个折边+壳For Example:441070(采取651321卷法)250 mAh壳最长:67隔膜宽:60负极:58正极:56正极单边=2*10+2=22=A-BA+B=250+20/56*135*D/2*0.96得出A、B负极片长=正极片长极组宽度=10-1.5=8.5极组厚度=4.4-0.3/1.1=3.7如果正极极耳用镍,则会把镍电解正极:C o酸锂LiC o O2 粘接剂(PVDF1300,1700)导电剂导电剂:提高电极导电性CB、KS、SS、SP、KB和LSTM。
电池设计基础知识
![电池设计基础知识](https://img.taocdn.com/s3/m/ba8f7f5519e8b8f67c1cb9cd.png)
电池设计:1)正极参数:LiC o O2 活性物质比容量140mAh/g。
活性物质含量0.96 正极基体厚度(AI)15卩正极涂敷量(mg/cm2)35~45碾压密度(g/cm3) 3.66~3.68 2)负极参数: C 活性物质比容量308mAh/g。
活性物质含量0.91 副负极基体厚度(C u)10卩负极涂敷量(mg/cm 2)10~30碾压密度(g/cm3) 1.66~1.68(3)设计N/P (负/正): 1.03(4)装配参数:极耳处圭寸装高度 > 4mm正、负极片宽度差(mm)1~3负极同隔膜宽度差(mm) 2折叠层数(单/双)1~2极耳间距客户要求极耳上保护胶带层数 1(5)辅助材料参数:隔膜厚度皿20卩保护胶带厚度卩100卩终止胶带厚度卩80卩铝塑袋厚度卩113卩极耳厚度卩100卩极耳宽度mm 3~4+/- ( mg/cm 2) 0.6+/- ( mg/cm 2) 0.30.02 0.2 0.1BA=B-^ 双 单 双 单A+B=280+20/60*135*D/2*0.96*10 5---- A-B=2*12+2电池厚度=极组厚度+极组厚度/10+0.2+0.1 (修正)For Example : 0520304.9=x+0.1x+0.3极组厚度为:4.2极组宽度=20-1.5=18.5 注:1.5为两个折边+壳(6) 设备公差:正极涂敷量公差 负极涂敷量公差 (7) 材料系数:隔膜溶胀率极组化成膨胀率 例:421270 280 mAh 隔膜宽: 70-7=63 负极: 63-2=61 正极: 61-2=59+1=60卷针宽度: 12-4.2-( 2.6 或1.5正极单面: 2*12+2 (倒角)极组满电膨胀率For Example :441070(采取651321卷法)250 mAh壳最长:67隔膜宽:60负极:58正极:56正极单边=2*10+2=22=A-BA+B=250+20/56*135*D/2*0.96B得出A 、负极片长=正极片长极组宽度=10-1.5=8.5极组厚度=4.4-0.3/1.1=3.7如果正极极耳用镍,则会把镍电解正极:C o酸锂LiC o O2 粘接剂(PVDF1300, 1700)导电剂导电剂:提高电极导电性CB 、KS、SS、SP、KB 和LSTM 。
bms基础工作原理和设计知识
![bms基础工作原理和设计知识](https://img.taocdn.com/s3/m/ef976ffeba4cf7ec4afe04a1b0717fd5360cb28e.png)
BMS基础工作原理和设计知识BMS(电池管理系统)是一种用于监控、控制和保护电池的系统。
它在电池充放电过程中起到关键作用,确保电池的安全和性能。
本文将介绍BMS的基础工作原理和设计知识。
第一段:BMS的基础工作原理BMS的基础工作原理是通过监测电池的状态和参数来保护电池并确保其正常运行。
BMS通常包括电池管理单元(BMU)和电池保护单元(BPU)。
BMU负责监测电池的电压、电流、温度等参数,并将这些数据发送给BPU。
BPU根据接收到的数据来判断电池是否处于安全状态,并采取相应的措施,如断开电池电路或发送警报信号。
第二段:BMS的设计要考虑的因素在设计BMS时,需要考虑以下因素:电池类型、电池容量、工作环境和应用需求。
不同类型的电池有不同的充放电特性和保护要求,因此BMS的设计需要根据电池类型进行调整。
电池容量决定了BMS的计算和监测能力,较大容量的电池需要更强大的BMS来管理。
工作环境的温度、湿度等因素也会对BMS的设计产生影响,因为这些因素会影响电池的性能和寿命。
最后,BMS的设计还需要考虑应用需求,如是否需要远程监控和控制功能。
第三段:BMS的主要功能BMS的主要功能包括电池状态监测、电池均衡、温度管理和故障保护。
电池状态监测是BMS的核心功能,通过监测电池的电压、电流和SOC(State of Charge)等参数来评估电池的健康状态。
电池均衡是指通过调整电池组中每个单体的充放电状态,使各个单体之间的电压保持平衡,以延长电池寿命。
温度管理是通过监测电池的温度来控制电池的工作温度范围,以保证电池的安全性和性能。
故障保护是BMS的最后一道防线,它可以监测电池的短路、过充、过放等故障,并采取相应的措施来保护电池。
第四段:BMS的设计考虑在设计BMS时,需要考虑以下几个方面:硬件设计、软件设计和安全性。
硬件设计包括选择适合的传感器、电路设计和布局设计等。
软件设计包括BMS的算法设计、数据处理和通信协议等。
方壳电池卷绕参数设计相关知识
![方壳电池卷绕参数设计相关知识](https://img.taocdn.com/s3/m/db117318ac02de80d4d8d15abe23482fb4da02f5.png)
方壳电池卷绕参数设计相关知识摘要:方壳电池卷绕参数设计相关知识一、方壳电池简介1.方壳电池的定义和特点2.方壳电池的应用领域二、卷绕参数设计的重要性1.卷绕参数对电池性能的影响2.卷绕参数对电池安全性的影响三、方壳电池卷绕参数设计方法1.卷绕直径的设计2.卷绕长度的设计3.卷绕角度的设计4.卷绕速度的设计四、卷绕参数设计的实际应用案例1.某高端电动车方壳电池卷绕参数设计案例2.某便携式储能设备方壳电池卷绕参数设计案例五、卷绕参数设计的注意事项1.结合电池材料特性进行设计2.考虑电池组装和生产工艺的便捷性3.兼顾电池的成本与性能正文:方壳电池作为一种广泛应用于电动汽车、储能设备等领域的电源产品,其卷绕参数设计在电池性能和安全性方面具有重要意义。
本文将从方壳电池简介、卷绕参数设计的重要性、方壳电池卷绕参数设计方法、卷绕参数设计的实际应用案例以及注意事项等方面进行详细阐述。
首先,我们来了解一下方壳电池。
方壳电池是一种方形或矩形的外壳结构,具有高能量密度、长寿命、环境友好等优点。
因其结构特点,方壳电池在新能源汽车、通信设备、医疗设备等领域有着广泛的应用。
卷绕参数设计对于方壳电池而言至关重要。
卷绕参数主要包括卷绕直径、卷绕长度、卷绕角度和卷绕速度等,这些参数直接影响着电池的性能和安全性。
例如,卷绕直径和长度的合理设计可以有效提高电池的能量密度,而卷绕角度和速度的设计则关系到电池的生产效率和组装便捷性。
在实际设计过程中,我们需要根据电池的材料特性、应用场景等因素,综合考虑卷绕参数的设计。
例如,对于高端电动车而言,高能量密度和长寿命是关键性能指标,因此需要优化卷绕参数以满足这些需求。
而对于便携式储能设备,轻便、小巧的设计理念则需要体现在卷绕参数设计中。
在卷绕参数设计的实际应用案例中,某高端电动车采用了一种大卷绕直径、短卷绕长度的设计,以实现高能量密度和优异的性能。
而某便携式储能设备则采用了小卷绕直径、长卷绕长度的设计,以满足轻便、小巧的产品需求。
光伏设计知识点总结
![光伏设计知识点总结](https://img.taocdn.com/s3/m/fed49694d0f34693daef5ef7ba0d4a7302766c29.png)
光伏设计知识点总结随着能源需求的不断增加和环境污染问题的日益严重,光伏发电作为一种清洁、可再生的能源形式得到了广泛的应用和重视。
光伏设计作为光伏发电系统的重要组成部分,需要掌握一些基本的知识点和技术要求。
本文将对光伏设计的一些关键知识点进行总结。
一、光伏电池的选择与匹配光伏电池是光伏发电系统中最核心的部件,其性能参数和特点直接影响系统的发电效率。
在选择和设计光伏电池时,需要考虑光伏电池的类型、功率、电压特性等因素。
此外,为了提高系统的整体效率,还需要进行电池的串并联匹配,以满足系统的电压和电流需求。
二、光伏组件的布置和安装光伏组件是将光能转化为电能的关键设备,其布置和安装方式直接关系到系统的发电效率和稳定性。
在设计时,应考虑光照条件、空间利用率、阴影遮挡等因素,合理确定组件的布置方案,并确保组件的安装牢固可靠,以应对恶劣的气候条件和外力影响。
三、光伏逆变器的选型和配置光伏逆变器是将光伏发电产生的直流电转化为交流电的装置,其选型和配置直接影响系统的电能质量和稳定性。
在选择逆变器时,需要考虑系统的功率需求、输出电压波形、并网要求等因素,并合理配置逆变器的数量和运行参数,以达到最佳的电能转化效率和发电性能。
四、光伏系统的调试和监测光伏系统的调试和监测是保证系统正常运行和发电效率的重要环节。
在光伏发电系统建成后,需要进行系统的参数调试和运行检测,确保组件、逆变器、电缆等设备的正常工作,并进行系统的性能测试和负荷监测,以实现系统的最佳运行状态和安全可靠的发电效果。
五、光伏系统维护和故障排除光伏发电系统在运行过程中可能会遇到各种故障和问题,及时进行维护和故障排除对于保证系统的正常运行和发电效率至关重要。
在光伏系统的维护过程中,需要进行定期的清洁、检查和保养,及时处理电缆接头松动、组件损坏等问题,并制定完善的应急处理措施,以提高系统的可靠性和使用寿命。
光伏设计作为光伏发电系统建设中的重要环节,需要综合考虑光伏电池、光伏组件、逆变器等关键设备的选择和配置,合理布置和安装,进行系统的调试和监测,并及时进行维护和故障排除。
动力电池pack结构设计知识
![动力电池pack结构设计知识](https://img.taocdn.com/s3/m/1c916f75effdc8d376eeaeaad1f34693daef10a5.png)
动力电池pack结构设计知识动力电池pack是电动汽车的重要组成部分,其结构设计直接影响着电池的性能、安全性和寿命。
本文将就动力电池pack结构设计的相关知识进行探讨。
1. 动力电池pack的组成部分动力电池pack通常由多个电池模块组成,每个电池模块又由多个电池单体串联而成。
除了电池单体外,动力电池pack还包括电池管理系统(BMS)、冷却系统、电池支架、连接件等组件。
2. 动力电池的模块化设计为了方便电池的维护和更换,动力电池pack采用模块化设计。
每个电池模块都可以独立运行,且多个模块可以串联或并联组成整个电池系统。
这种设计使得电池的容量和功率可以根据需求进行灵活配置。
3. 动力电池的散热设计由于电池在工作过程中会产生大量热量,因此动力电池pack需要进行有效的散热设计。
通常采用液冷或风冷系统,通过传导或对流的方式将热量散发出去,以保持电池的正常工作温度。
4. 动力电池的电气连接设计动力电池pack内部的电池单体需要通过连接件进行电气连接。
连接件的设计要保证连接可靠,能够承受高电流的传输,并且能够适应电池在振动和温度变化等环境下的工作。
5. 动力电池的结构强度设计动力电池pack需要具备足够的结构强度,以保护电池单体不受外界冲击和振动的影响。
电池支架通常采用高强度材料制作,同时还需要考虑电池的重量和结构的稳定性。
6. 动力电池的安全设计动力电池pack的安全性是至关重要的。
设计中需要考虑防止电池短路、过充、过放等异常情况的发生,并采取相应的安全措施,如安装保险装置、应急切断开关等。
7. 动力电池的容积利用率设计动力电池pack的容积利用率对于电动汽车的续航里程有着直接的影响。
设计中需要合理布局电池单体和其他组件,尽可能提高电池的装配密度,以增加电能的存储量。
8. 动力电池的重量设计动力电池pack的重量是电动汽车整车重量的重要组成部分。
设计中需要权衡电池的能量密度和重量,追求更高的能量密度同时尽量减少电池的重量,以提高整车的能效性能。
锂电池极片设计基础、常见缺陷和对电池性能的影响
![锂电池极片设计基础、常见缺陷和对电池性能的影响](https://img.taocdn.com/s3/m/b09f3c6e9a6648d7c1c708a1284ac850ad020408.png)
锂电池极⽚设计基础、常见缺陷和对电池性能的影响⼀、极⽚设计基础篇锂电池电极是⼀种颗粒组成的涂层,均匀的涂敷在⾦属集流体上。
锂离⼦电池极⽚涂层可看成⼀种复合材料,主要由三部分组成:(1)活性物质颗粒;(2)导电剂和黏结剂相互混合的组成相(碳胶相);(3)孔隙,填满电解液。
各相的体积关系表⽰为:孔隙率 + 活物质体积分数 + 碳胶相体积分数=1锂电池极⽚的设计是⾮常重要的,现针对锂电池极⽚设计基础知识进⾏简单介绍。
(1)电极材料的理论容量电极材料理论容量,即假定材料中锂离⼦全部参与电化学反应所能够提供的容量,其值通过下式计算:例如,LiFePO4摩尔质量157.756 g/mol,其理论容量为:这计算值只是理论的克容量,为保证材料结构可逆,实际锂离⼦脱嵌系数⼩于1,实际的材料的克容量为:材料实际克容量=锂离⼦脱嵌系数 × 理论容量(2)电池设计容量与极⽚⾯密度电池设计容量可以通过下式计算: 极⽚涂层⾯积 电池设计容量=涂层⾯密度×活物质⽐例×活物质克容量×极⽚涂层⾯积其中,涂层的⾯密度是⼀个关键的设计参数,压实密度不变时,涂层⾯密度增加意味着极⽚厚度增加,电⼦传输距离增⼤,电⼦电阻增加,但是增加程度有限。
厚极⽚中,锂离⼦在电解液中的迁移阻抗增加是影响倍率特性的主要原因,考虑到孔隙率和孔隙的曲折连同,离⼦在孔隙内的迁移距离⽐极⽚厚度多出很多倍。
(3)负极-正极容量⽐N/P负极容量与正极容量的⽐值定义为:N/P要⼤于1.0,⼀般1.04~1.20,这主要是处于安全设计,防⽌负极侧锂离⼦⽆接受源⽽析出,设计时要考虑⼯序能⼒,如涂布偏差。
但是,N/P过⼤时,电池不可逆容量损失,导致电池容量偏低,电池能量密度也会降低。
⽽对于钛酸锂负极,采⽤正极过量设计,电池容量由钛酸锂负极的容量确定。
正极过量设计有利于提升电池的⾼温性能:⾼温⽓体主要来源于负极,在正极过量设计时,负极电位较低,更易于在钛酸锂表⾯形成SEI膜。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电池设计:(1)正极参数:LiC o O2活性物质比容量140mAh/g。
活性物质含量0.96 正极基体厚度(Al)15μ正极涂敷量(mg/cm2)35~45碾压密度(g/cm3) 3.66~3.68(2)负极参数: C 活性物质比容量308mAh/g。
活性物质含量0.91 副负极基体厚度(C u)10μ负极涂敷量(mg/cm2)10~30碾压密度(g/cm3) 1.66~1.68(3)设计N/P(负/正): 1.03(4)装配参数:极耳处封装高度≥4mm正、负极片宽度差(mm)1~3负极同隔膜宽度差(mm) 2折叠层数(单/双)1~2极耳间距客户要求极耳上保护胶带层数 1(5)辅助材料参数:隔膜厚度μ1 20μ1保护胶带厚度μ 100μ终止胶带厚度μ 80μ铝塑袋厚度μ 113μ极耳厚度μ 100μ极耳宽度mm 3~4(6)设备公差:正极涂敷量公差 +/-(mg/cm 2) 0.6负极涂敷量公差 +/-(mg/cm 2) 0.3(7)材料系数:隔膜溶胀率 0.02极组化成膨胀率 0.2极组满电膨胀率 0.1例:421270 280 mAh隔膜宽: 70-7=63负极: 63-2=61正极 : 61-2=59+1=60 B卷针宽度: 12-4.2-(2.6或1.5正极单面: 2*12+2(倒角)AA+B=280+20/60*135*D/2*0.96*105 A-B=2*12+2电池厚度=极组厚度+极组厚度/10+0.2+0.1(修正)For Example :0520304.9=x+0.1x+0.3极组厚度为:4.2极组宽度=20-1.5=18.5注:1.5为两个折边+壳For Example:441070(采取651321卷法)250 mAh壳最长:67隔膜宽:60负极:58正极:56正极单边=2*10+2=22=A-BA+B=250+20/56*135*D/2*0.96得出A、B负极片长=正极片长极组宽度=10-1.5=8.5极组厚度=4.4-0.3/1.1=3.7如果正极极耳用镍,则会把镍电解正极:C o酸锂LiC o O2 粘接剂(PVDF1300,1700)导电剂导电剂:提高电极导电性CB、KS、SS、SP、KB和LSTM。
粘接剂:把活性物质和导电剂粘在铝箔上。
负极:石墨活性材料石墨:MCMB P15B-HG MCF(碳纤维)天然石墨CMS 导电剂:SS、SP、LSTM(负极本身导电性很好,但颗粒小,SS能把颗粒连接起来)。
粘接剂:PVDF1100,SBR、CMC。
隔膜:电子绝缘,离子导通(要求强度好,多孔结构,在电池温度过高时,具有闭孔特性)。
孔隙度40%好联苯 4.7V防过充:反应电压:PCS 5.2V联苯:把隔膜孔堵住,切断电流。
电解液:电池内部电化学反映的环境,主要由溶剂:(EC、DEC、DML、EML、PC、内丁脂等)注:EC:碳酸二乙烯脂;PC:低温性能,电解质(LiPF6,LiBF4,LiN(SO2CF3)2、LiN(SO2C2F5)2和功能性添加剂,如:连苯(防过充)、V C(循环寿命)、PCS(防过充)。
PS:加速形成SEI膜。
LiN(SO2CF3)2:金氟硫酸亚胺锂。
LiN(SO2C2F5)2:能有效的抑制电极产生气体和提高温度循环等。
正极反应:LiC o O2 充电Li1-x C o O2+Xli++xeIF U=4.1v时,x=0.5负极反应:6C+xLi++ xe Lix C6过充LiC o O2不稳定分解CO2O3 CO3O4 容易发生爆炸。
C的1g容量6个C带一个Li+72gC 1mol Li+72gC=1mol Li+=1.69*10-19*6.23*10231 gC=(1.69*10-19*6.23*1023)/72初次化成过程中:电池在0-2.5V左右时,电解液在负极表面还原,形成固态电解质界面(SEI膜:烷基碳酸锂、氧化锂、碳酸锂、氟化锂等),初次是不可逆的,如果容量占总容量的10%左右,对电池而言产生气体:乙烯、丙烯、CO2等试剂还原产生的。
SEI膜:溶剂化分子离子化,让阳离子单过,阴离子挡住,正、负极表面都形成,对负极更需要,SEI膜对负极是保护,负极层状PC有个甲基是楔状,没有膜会把负极翘起,负极失效。
由于电池初期的产生现象:处理方法:(1)开口排气(2)新型电解液添加剂。
过充情况:产生氧气3C O O2=CO3 O4+ O2注:3C O O2不稳定。
LiPF6+H2O 2 HF +LiF+P O F3注:2 HF:腐蚀性很强。
设计:1、选用所用电池体系。
如果高容量则采用石墨体系负极,负极材料和电解液的匹配性,如果石墨体系中不能使用大量的PC,PC量<10%,而且要在电液中加V C。
2、正、负极极片涂布参数的确定。
(1)首先确定正负极可逆容量比。
(2)根据电池容量、电池外形尺寸来计算极片的尺寸和涂布方式。
负极少,循环差。
正极少,假设C—0.2V O C V(+)-O C V(-)=4.2V应该0V 4.2V-0=4.2V4.4V-02V=4.2V造成正极过充。
制胶:草酸使正极表面毛化。
涂布敷和温度梯度设置(烘感区)碾压:热压和冷压。
冷压:初始电压高,循环下降快,寿命一致性差。
热压:130℃(左右)。
毛刺控制:方型70μ,原型:30μ,聚合物正极:70μ,负极:150μ。
极片干燥:130℃。
4小时。
原因:1、去水。
2、除去NMP。
3、PVDF。
卷绕注意问题:1、外形尺寸。
2、居中对齐,正、负极活性物质对应良好,否则折锂。
3、注意电极边缘是否有毛刺和掉粉,另外隔膜在空气中空气中长时间放置,需进行干燥处理。
4、极组打开后,首极片是否断裂。
5、铝壳电池的最外圈的铝箔和铝极耳,内部的对应位置上应没有铜箔,这里也容易造成电池在压制和循环膨胀是短路。
卷绕有三种方式:(1)042025式;(2)651321式;(3)383562式;(1)、042025式:隔膜先卷一圈,插正极,再插负极。
(2)、651321式:负极无单面,极耳在外面,负极比正极短。
(3)、383562式:负极折一下。
收尾方式不同:(1)隔膜收尾,(2)正极收尾隔膜收尾:厚度要求不严,安全性好,短路,热良正极收尾:大电池厚度要求严,液态。
聚合物极耳间距是对比出来的(除了651321和041235),而液态是自动生成的。
1、隔膜的制造技术:多孔性聚烯烃材料,薄膜成形与多孔化是制造的关键技术。
(1)相分离法(湿法制膜)(车烧)PE。
高分子溶液聚合物溶剂混合加热薄膜化微相分离脱溶剂延伸添加剂(结晶化)(多孔形成)将高分子化合物与溶剂混合加热熔融形成均一溶液,经冷却固化后有可能形成亚稳态的两相溶液,再经过液液分离结晶成膜,除脱溶剂。
湿性制膜一般可以形成复杂的三维状的结构的孔。
(2)延伸造孔法(干法)(celgand)高分子粘稠液聚合物溶剂薄膜化热处理延伸(添加剂)(定向结晶)(重结晶,高延展层)(多孔形成)高拉伸比(拉伸速度/搅拌速度)使之薄膜化,热处理形成高度有序的结晶结构,然后,低温延伸再高温延伸,结晶晶面发生剥离,形成微孔。
PP/PE/PP,PE熔点较低,容易使隔膜产生闭孔;PP熔点高,可以在隔膜闭孔后,仍有良好的机械特性。
2、粘接剂:PV A(聚乙烯醇)(CH2CHOH)2CMC 羧甲基纤维素钠,白色粉末,易溶于水,良好的结合力,分散能力。
锂离子电池电极制备是采用涂布工艺,一般采用刮刀或辊涂布的方式,通过刀口间隙调节活性物质的厚度,刀口间隙很小。
3、PVDF粘接剂:PVDF(聚偏二氟乙烯),VF2(偏二氟乙烯)的均聚物和VF2的共聚物VF2/HFD(六氟丙烯)是锂离子电池采用的粘接剂。
VF2 CH2=CF2,HFP CF2=CF(CF3)正极活性物质真空密度反高ρ=3.5~~4.5g.cm-3,宜采用粘度较高的粘接剂,这样可以避免在制浆过程中由于沉降引起的浆料不稳定,实际制浆时,选择质量比为活性物质:粘解剂为96:4至88:12。
60℃时初期容量迅速下降与PVDF粘接剂的过度膨胀有很大的关系。
PVDF在一般的电解液体系中不膨胀,适合做粘接剂。
4、Pvdf主要用于电极的粘接剂(胶)和聚合物锂子电池的隔膜。
负:Pvdf:NMP=1:10(60℃,恒温2h)C:Pvdf=10:1 Pvdf溶液中,调成浆料极片厚度<200μm,于150℃烘干30min正:Pvdf:NMP=1:1050℃、恒温2h LiC o O2 45.5g 乙炔是1.5 g、3 g、30 gNMP32g碳棒搅拌15 min2000r/ min120℃干燥<120μm左右。
粘度小,汇算物质沉淀,粘度大,活性物质不分散。
浆料粘度的主要影响因素是:材料的配比和电极活性物质的性能(形态:粘度和比表面积等)。
隔膜:胶状隔膜选用Pvdf、气相二氧化硅、DBP作为造孔介质,采用相转移发泡技术,可制得孔径为50%、60%厚度约110μm的微孔膜。
在PE上,PP/PE/PP的基础上涂上一层Pvdf。
隔膜在电解液中要稳定,又要求有一定的孔径和适当的锂子导电性。
锂电池的化成:1、对所有商品锂离子电池来说,控制充电过程非常重要,先是恒流,后是恒压。
CC:1C,OV:4.1V~~4.2V,整个充电过程可在3小时之内完成。
化成时为了使负极碳材料表面形成均匀的SEI膜,通常采用阶梯式充放电的方法,在不同的阶段,充放电电流不同,陈化的间隔不同。
CC,CV,陈化,放电,周期间隔。
CC 4.2 CV 30mA 自放电间隔放电周期间隔检测分选分容容量:放电电流与放电时间的乘积而得到的。
SPE:固体聚合物电解质GPE:凝胶聚合物电解质。
力神:卷绕式胶体聚合物锂离子电池,GPE引发剂,交连剂,单体PC含量高,则导电性高。
EC碳酸乙烯酯PC碳酸丙烯酯DEC碳酸二乙酯DMC碳酸二甲酯EMC碳酸甲乙酯GBLγ-丁内酯凝胶聚合物电解质的制备1、固体SPE是由聚合物和盐构成的,把聚合物和盐同时溶解在一种有机溶剂中,然后把所得的溶剂涂成薄层,再通过加热或减压的方式完全除去有机溶剂,即可得到固体SPE。
对电解质膜的要求是离子电导率高,柔韧性好,能卷绕,孔率适当,有稳定的化学性能和电化学性能等。
聚合物隔膜制备:Pvdf涂到(PE/PP/PE/PP)上的隔膜,然后在电池内部进行增塑剂及锂盐的后处理,即得到GPE(力神就是这样的)增塑剂的作用是造孔,将其混入聚合物溶液中,成膜后将其除去,留下微孔用以吸附电解液。
聚合所需要的能源:发射电子束,紫外线照射及加热法使电解质聚合电子束与紫外线照射有利于电解质溶液快速凝胶固化,大生产。
加热凝固速度较慢,但操作简单,成本低。
我们用Pvdf隔膜制作过程:先把Pvdf和DBP混合成均匀的溶液,并加入一部分EC。
