射频同轴连接器图例
同轴射频电缆接口器型号命名方法及种类

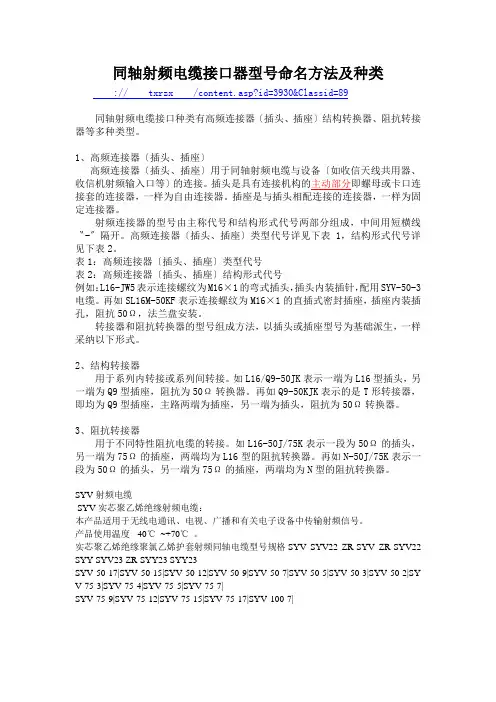

同轴射频电缆接口器型号命名方法及种类 :// txrzx /content.asp?id=3930&Classid=89同轴射频电缆接口种类有高频连接器〔插头、插座〕结构转换器、阻抗转接器等多种类型。
1、高频连接器〔插头、插座〕高频连接器〔插头、插座〕用于同轴射频电缆与设备〔如收信天线共用器、收信机射频输入口等〕的连接。
插头是具有连接机构的主动部分即螺母或卡口连接套的连接器，一样为自由连接器。
插座是与插头相配连接的连接器，一样为固定连接器。
射频连接器的型号由主称代号和结构形式代号两部分组成，中间用短横线〝-〞隔开。
高频连接器〔插头、插座〕类型代号详见下表1，结构形式代号详见下表2。
表1：高频连接器〔插头、插座〕类型代号表2：高频连接器〔插头、插座〕结构形式代号例如：L16-JW5表示连接螺纹为M16×1的弯式插头，插头内装插针，配用SYV-50-3电缆。
再如SL16M-50KF表示连接螺纹为M16×1的直插式密封插座，插座内装插孔，阻抗50Ω，法兰盘安装。
转接器和阻抗转换器的型号组成方法，以插头或插座型号为基础派生，一样采纳以下形式。
2、结构转接器用于系列内转接或系列间转接。
如L16/Q9-50JK表示一端为L16型插头，另一端为Q9型插座，阻抗为50Ω转换器。
再如Q9-50KJK表示的是T形转接器，即均为Q9型插座，主路两端为插座，另一端为插头，阻抗为50Ω转换器。
3、阻抗转接器用于不同特性阻抗电缆的转接。
如L16-50J/75K表示一段为50Ω的插头，另一端为75Ω的插座，两端均为L16型的阻抗转换器。
再如N-50J/75K表示一段为50Ω的插头，另一端为75Ω的插座，两端均为N型的阻抗转换器。
SYV射频电缆SYV实芯聚乙烯绝缘射频电缆：本产品适用于无线电通讯、电视、广播和有关电子设备中传输射频信号。
产品使用温度-40℃~+70℃。
实芯聚乙烯绝缘聚氯乙烯护套射频同轴电缆型号规格SYV SYV22 ZR-SYV ZR-SYV22 SYY SYV23 ZR-SYY23 SYY23SYV-50-17|SYV-50-15|SYV-50-12|SYV-50-9|SYV-50-7|SYV-50-5|SYV-50-3|SYV-50-2|SY V-75-3|SYV-75-4|SYV-75-5|SYV-75-7|SYV-75-9|SYV-75-12|SYV-75-15|SYV-75-17|SYV-100-7|射频电缆型号组成：『分类代号』『绝缘』『护套』『派生』－『波阻抗』－『芯线绝缘外径』－『结构序号』〔其中芯线绝缘外径按四舍五入的原那么修约为整数〕，具体型号例如如下：SYFVZ－75－1－1。
射频同轴连接器界面设计
射频同轴连接器设计培训系列
射频同轴连接器界面设计
案例,数据,图片,图示培训时提供！
阴阳射频同轴连接器间的连接方式-螺纹连接
阴阳射频同轴连接器间的连接方式-其他连接
射频同轴连接器界面标准
界面做了系统全面的定义,它们也充分体现标准的制定原则之一: 寸只要求电气性能;7/16的内导体和外导体可开槽也可不开槽; 标
阴阳连接器间的连接/配合---连接方式
阴阳连接器间的连接/配合---连接方式
形状结构要求
阴阳连接器间的连接/配合---连接方式
自锁力主要决定于材质(及热处理),各段的
自锁力主要决定于材质(及热处理),壁厚,
阴阳连接器间外导体的配合
开槽
阴阳连接器间绝缘子的配合
SMA;F;UHF
这种结构往往利用空气作
阴阳连接器间内导体的配合。
射频连接器与电缆组件
二、射频同轴电缆组件
1.射频同轴电缆组件的构成 2.射频同轴电缆结构 3.射频同轴电缆组件装配 4.常见的电性能指标 5.3G对电缆产品的要求
1.射频同轴电缆组件的构成
电缆组件由射频连接器与电缆装配而成。
2.射频同轴电缆结构
射频同轴电缆是一种常用微波信号传输线， 它具有频带宽、电性能优越、可弯折、使 用方便等优点，被广泛用于仪器仪表、微 波通信系统中。其典型结构如下图所示：
④其它电气性能
电磁干扰泄漏衰减是评价连接器的电磁干扰 屏蔽效果，一般在100MHz~10GHz频率范围 内测试。
对射频同轴连接器而言，还有特性阻抗、插 入损耗、电压驻波比（VSWR）等电气指标。
环境性能
环境性能常见的环境性能包括耐温、耐湿、耐盐雾、振动 和冲击等。
①耐温
目前连接器的最高工作温度为200℃（少数高温特种连接 器除外），最低温度为-65℃。由于连接器工作时，电流 在接触点处产生热量，导致温升，因此一般认为工作温度 应等于环境温度与接点温升之和。在某些规范中，明确规 定了连接器在额定工作电流下容许的最高温升。
10) 连接器功率 (Watt) :
900 800 800 700 600 500 400 300 200 100
0 N
750
680
680
300
BNC
TNC
SMA
7/16
11) PIM (三阶交调)(dBm) :
-100
N Type
SMA
7/16
-105
-110 -110
-115
-120 -120
6)7/16 : 7/16的名称取自插针外径 （Φ7）和外壳内径（Φ16）的尺寸， 采用螺纹连接结构M29*1.5), 具有坚固、 稳定、低损耗、工作电压高等特点， 使用频率可达DC~7.5GHz, 主要用于 基站、天线系统等。

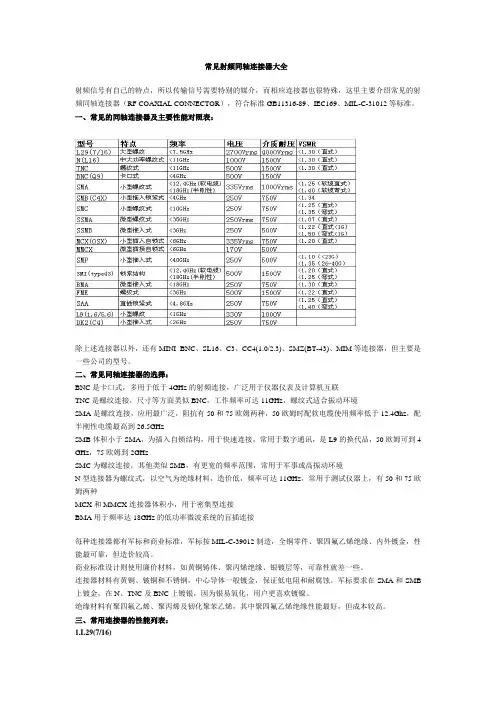

(完整word版)常见射频同轴连接器大全
常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。
一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。
二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4 GHz，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。
商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。
连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。
军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。
绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。
三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：<1.34材料：弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金8.SMC标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍10.SSMA标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz) 弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金14.SAA(1.0/2.3)标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍16.C4(1.0/2.3)标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金。
射频同轴连接器图例
射频同轴连接器名称图例L9-JC3BNCC3-KCCC4-JC3SMB-C射频同轴连接器型号命名方法1、插头和插座的定义：插头--具有连接机构的主动部分即螺母或卡口连接套的连接器，一般为自由连接器。
插座--与插头相配连接的连接器，一般为固定连接器。
2、型号一般命名方法：（1）射频连接器的型号由主称代号和结构形式代号两部分组成，中间用短横线“-”隔开。
（2）射频连接器的主称号由产品技术标准做出具体规定。
（3）射频连接器的结构形式代号由下表所示部分组成：注：①插头装插针，插座装插孔的系列，结构形式代号中插头和插座代号（表中序号1）不标。
插座装插针系列，用括号中的代号。
②注有#号者，仅在面板插头使用。
3、射频连接器的型号组成示例： （1）SMA-JW5、TNC-JW5 表示SMA型及TNC型弯式非密封射频插头，插头内导体为插针接触件，配用SYV-50-3电缆。
（2）N-50KFD、SMA-KFD 表示法兰安装，阻抗为50Ω的N和SMA微带射频插座，内导体为插孔接触件。
（3）SMA-KE、75KHD 表示直接焊接在线路板上的阻抗为50Ω的SMA微带插孔连接哭器及阻抗为75Ω的SMB插孔连接器。
（4）转接器和阻抗转换器的型号组成方法，以插头或插座型号为基础派生，一般采用下列形式： ①转接器的型号，其类型代号部分用连接器主称代号（系列内转接器）及分数形式（系列间转接受能力器）表示。
如：N-75JK 不示一端为插针接触件，加一端为插孔接触件，阻抗为75Ω的N型系列内转接器。
如：N/BNC-50JK 表示一端为N型插针接触件，另一端为BNC型插孔接触件，阻抗为50Ω的系列间转接器。
②阻抗转换器的型号，其型号或结构形式代号用分数形式表示： 如：N-50J/75K 表示一端为50Ω插头，另一端75Ω插座，两端均为“N”型的阻抗转换器。
器，一般为自由连接（1）射频连接器的型接器的主称号由产品技号1）不标。
射频同轴连接器分类及说明
频段划分_射频同轴连接器分类及说用一.频段的字母表示：自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。
并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。
使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。
根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：二.同轴连接器发展概况及相关标准1射频连接器的发展概况：1.1.1939年出现的UHF连接器是最早的RF连接器；1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；1.5.七十年代末，毫米波连接器出现；1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；2我国射频同轴连连接器的发展：2.1我国从五十年代开始由整机厂研制RF连接器；2.2六十年代末组建专业工厂，开始了专业化生产；2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，产品标准水平低，且不能与国际通用产品对接互换；2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器的设计和生产与国外仍有较大差距；3射频连接器的标准体系；3.1美军标及其他它先进标准:美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；3.2IEC标准：IEC是指导性标准，不是强制性标准，因此很少被直接应用；4其它先进标准：德国的DIN、英国BS,日本JIS；这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。
射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观
射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观射频同轴连接器，也为同轴连接头、同轴线缆接口，指连接两个轴的端部所用到的零件，以保证两个轴的中心线在同一轴线上。
同轴连接头在连接应用中，有许多种同轴连接头可以选用，而且每种同轴连接头都是为特定目的和具体应用而设计。
1. BNC连接器：俗称Q9头，简称BNC头，英文Bayonet Navy connector，全名海军刺刀连接头，最初主要以军用为目的，目前已经在视频和射频方面得到了广泛应用，其为最典型的同轴连接头，卡口连接保证连接迅速、接触可靠。
BNC头是一种安装方便且价格低廉的常见同轴连接器，工作频率可高达2GHz，在4GHz以上，开槽会辐射信号。
螺纹连接型，即TNC连接器（也为螺纹型BNC连接器）解决了信号泄漏的问题，TNC连接器工作频率可高达12GHz。
BNC连接头目前常用50Ω和75Ω两种特征阻抗。
2. N型连接器(Navy)为螺纹连接，于1940年出现，主要用于4GHz以下的军用系统；1960年进行了改进，工作频率提高到12GHz，后又提高到18GHz，常用为50Ω，有些75Ω产品也采用N型设计，其内导体直径较小，和50Ω的连接头不相容。
N型连接器是一种螺纹连接的中功率连接器，具有可靠性高、抗振性强、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器、及地面发射系统连接射频同轴电缆。
3. SMA连接器属于小型头(Subminiature A)，由Bendix Scintilla 公司设计，最常用RF微波接头之一，螺纹连接紧凑、耐用，频率为DC-18GHz。
这种接头主要用于半钢电缆和固定连接的部件中。
因为SMA的介质支撑固定起来比较困难，大多数SMA连接头反向系数比其它可用于24GHz的连接头要大，为螺母连接，满足高震动环境对连接器的要求。
4. SMB连接器全称为Subminiature B，相比SMA连接器，采用为插拔式或卡入式连接，而非螺纹连接，这样连接与断开快捷方便。
射频同轴连接器（RFCONNECTOR）
射频同轴连接器（RFCONNECTOR）抓住机遇，开创射频连接器国际标准化工作的新局面吴正平一、概述射频连接器是一种传输射频信号的接口元件，用在器件与器件、组件与组件、系统与子系统之间形成电气连接和射频信号的传递，从而构成一个完整系统所必须的基础元件，它在微波电路中起着连接或分断同轴电缆、微带电路、传输射频信号的作用。
射频连接器产品质量和可靠性直接影响着射频信号的质量和可靠性，而射频连接器的标准化和通用化直接关系着器件与器件、组件与组件、系统与子系统之间的互联、互换和互操作。
在全球经济一体化的今天，射频连接器的国际标准化更显重要。
二、射频连接器的发展趋势国际上一些技术先进的引导射频同轴连接器发展方向的生产厂家主要分布在美国、日本、及德国等欧美发达国家和地区。
射频连接器的一些新产品主要出自于这些企业，近几年为适应整机设备的小型化、模块化、高频化、高精度、高可靠的发展，射频连接器新产品不断被研制出来，使射频连接器不断向小型化、高可靠、高频率、高功率、低电压驻波比方向发展。
1）射频连接器尺寸越来越小，例如：SSMA、SSMC、MMCX型和1.9mm，1.85mm、1mm型连接器相继出现，满足了整机特别是空间电子系统发展的要求。
2）射频连接器的传输频率不断增高、增宽，2.92型连接器工作频率上限可达46GHz，2.4型连接器工作频率上限可达50GHz，1.85型连接器工作频率上限可达65GHz，HP公司研制的1mm的连接器，已把同轴系统的上限频率拓宽到110GHz。
满足了武器装备向更高频率、保密的要求。
3）盲配射频连接器不断增多，例如：BMA、SBMA、BMZ、TMA、SMP型连接器的相继成功研制并投入使用，满足了电子设备的模块化的要求。
4）将螺纹连接器发展变成快速连接器，例如：QN和QMA等系列射频连接器分别是N型和SMA系列连接器的基础上开发的，主要是将螺纹连接器机构变成快速连接机构，提高了射频连接器的连接器速度和减少了安装空间。
射频同轴连接器、射频电缆组件工程设计资料..
同轴传输线、同轴连接器、射频电缆组件工程设计参考资料D ：外导体内径 d ：内导体外径 εr μr :1、特性阻抗,Z 0（殴姆)dDd D Z r rln 60lg1380εε=≈精确计算：dDZ r r ln 9584916.590εμ= 2、单位长度电容C 、电感LdD d D C rr ln 95.16lg 354.7εε==（pF/英呎）dDd D L ln 0606.0lg140.0==（μH/英呎） 1英呎=0。
3048米 3、理论截止频率 f c)(85.190)(20d D d D C C f r r cC +≈+≈=επελ（GH Z ）λc ：截止波长C 0:真空中的光速，精确值为299792458±1.2（米/秒) 精确计算：)(765.194)(041.20d D d D C f r r C +=+=επε 表2 同轴传输线截止频率与相近连接器对照表(50Ω)4、传播速率 V P1001%⨯=rr P V με5、延时 T nsr ns T ε067.1=（ns/英吋）6、驻波参数反射系数 Reflection Coefficient （Γ） 反射损耗 Return Loss （dB) Γ-=1lg 20Loss 电压驻波比 VSWR （ROS ） Γ-Γ+=11VSWR表3 VSWR 、Γ、Loss 换算表7、电流的趋肤深度 δσμλμπρδr r f 029.0==(μm ） 电阻率：ρ (Ω·cm)—1电导率：ρσ1=（Ω·cm ）波 长：λ （cm ）8、同轴线的衰减 ββ=β1+β2 （dB/cm ） β1（电阻损耗）=f d D Z )11(274.0210ρρ+ （dB/cm ） ρ1、ρ2分别为外、内导体的电阻率（Ω·cm ）—1 f ：频率（MH Z ） β2（介质损耗)=31091.0-••=f tg tg r r r r σεμσεμλπ（dB/cm ) 9、驻波系数对衰减的影响传输线端的负载的驻波系数本身增加了传输线的衰减L e β212-•Γ=ΓΓ2：传输线输入端的反射系数 Γ1：负载的反射系数βL ：传输线长度为L 时的衰减 10、传输线内外导体间的电场 E a (V/cm)同轴传输线内外导体间，内导体外表面的电场为最大d D d U E ma ln2•=（V/cm ）U m ：内外导体间的峰值电压11、传输线的最大工作电压 U （单位：伏特，50H Z 有效值）E dDdU r a •=ln 2εE 的值由绝缘材料的特性确定，单位(伏特/cm ）表512c2)()(102P PROS Z U p C •⨯= 式中：U ：最大工作电压 （V ，50H Z 有效值）P 1:同轴线内空气压力 P 0：正常大气压P 1/P 0:只有一部分介质是由干燥空气时才考虑，否则为113、同轴传输线允许传输的平均功率 P mkD p m ⨯'⨯⨯=βρ06.13 (瓦）式中：ρ0：外导体的热扩散系数 （W/cm 2）D ′：外导体（壳体)的外径 （cm ）β：总衰减，最大可考虑乘1.08系数 (dB/cm ）k:反射的系数 ROSROS k ++=212 （频率大于500MH Z 时)ρ0的值： 表614、传输功率dDV Z V I V P m r mm m ln 1202121202ε=•=•= （μr 设为1）同轴线的电压驻波比(VSWR)为S 时，传输最大平均功率P maxP SP 1max =15、介质支撑设计公式(1）等效介电常数(εe ）的计算公式当有2种或2种以上的介质构成的支撑件，则其等效介电常数的计算方法如下:a. 同轴分布的非单一介质∑=-=ni i i in e D D dD 11ln 1lnεεb. 基本对称分布的二种介质总V V e 2211)(εεεε--= ε1、ε2：二种介质的介电常数 V 2：对应ε2介质的体积之和V 总：二种介质的总体积之和 图3 若ε2为空气（即去除部分固体介质材料）则总孔V V e )1(11--=εεε(2）介质支撑件的设计公式（见图4）当在均匀介质的同轴线中，有限长度的非相同介质的支撑件会引起TEM 波的激励（高次模），影响同轴传输线的截止频率和传输性能,但在射频同轴连接器设计中，基本上不可避免地存在有限长度非相同介质支撑件（除半硬电缆直通型自由端连接器）.因此，设计、制造出优良的介质支撑件是保障连接器高性能的基础。
射频同轴连接器技术简介
射频同轴连接器技术简介一、射频连接器发展概况·1939年出现的UHF连接器是最早的RF连接器;·二战期间,随着雷达、电台和微波通信的发展,产生了N、C、BNC、TNC等中型系列;·1958年后,随着整机设备的小型化,出现了SMA、SMB、SMC等小型化产品;·1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》·七十年代末,毫米波连接器出现；·九十年代初,HP公司推出频率高达110GHz的1.0mm连接器,并用于其仪器设备中;·九十年代出现表现贴装射频同轴连接器,并大量用于手机产品中。
我国射频同轴连接器的发展·我国从五十年代开始由整机厂研制RF连接器;·六十年代组建专业工厂,开始了专业化生产;·一九七二年国家组织集中设计,使国产的RF连接器自成体系,只能在国内使用,产品标准水平低,且不能与国际通用产品对接互换；·八十年代起开始采用国际标准,根据IEC169和MIL-C-39012,颁布了GB11313和GJB681,使射频同轴连接器的生产和使用逐步与国际接轨；·经过十几年的努力,目前通用R连接器的整体水平与国外差距不大,但精密连接器的设计与生产跟国外仍有较大差距。
二、射频连接器的标准体系美军标美国是世界上最大的通用型RF连接器制造和消费国,其技术水平也是一流的因此美国军用标准MLC39012被认为是RF连接器的最高标准。
其它先进国家的标准有德国DIN、英国BS、日本JIS和IEC标准等。
这些国家或国际标准大都是参照或等同美军标制订的,有些国家或公司甚至直接应用美军标。
IEC标准IEC标准是指导性标准,不是强制性标准,因此很少被直接引用;值得一提的是德国在某些专用新型连接器方面也有一些优势,例如:DIN47223、7/16(L29)系列、DIN47297、SAA系列、DIN41626、DSA系列,这些系列产品在通信领域应用较广泛,德国的标准和产品已得到全世界认可,但美国尚无这些标准出现。
射频同轴转接头全面介绍
作为一个射频工程师，测试人员，在日常的工作过程中，接触最多的除了测试仪表，校准件，连接线缆之外，就是各种不同设备之间的转接头了。
我们在维修的过程中，发现有比较多的仪器的损坏，或者是测试指标不稳定，是由于转接头的损坏造成的，而且有些接头的连接固定的方式不对，每次修好的仪器，过去后客户又按照他们原来的方式去拧紧了。
特别是在一些生产型的企业，由于操作人员流动性比较大，很多员工对于各种转接头都不一定认识，也不明白转接头为什么会损坏。
基于上述的原因，结合自己这些年的维修，我对一些常见的转接头做了一个介绍，主要从下面6个方面来展开。
1、转接头类型和结构2、转接头等级3、转接头之间的匹配4、转接头的损坏5、检查转接头6、转接头的连接东西都是很基础的，但是千里之穴溃于蚁堤，如果我们都注意这些细节了，那我们的仪表就少了一个损坏的原因，我们的测试结果也会更加的稳定、可信。
一、转接头类型和结构同轴转接头用于传输射频信号，其传输频率范围很宽，可达50GHZ或者更高，主要用于雷达、通信、数据传输以及航空航天设备。
同轴转接头的基本结构包括：中心导体，介电材料（或称为绝缘体），外导体（该部分起着如同轴电缆外屏蔽层一样的作用）。
同轴转接头主要分为 SMA， SMB，N型，3.5MM，2.4MM， 1.85MM ，1.0MM，APC-7MM 等同轴转接头的通用常识应用场合。
这个等级的连接器的尺寸最精确，公差最小，可以经受住多次的反复连接，所以也是所有等级中使用寿命最长的。
计量级的转接头在材料和尺寸上指标是最接近的。
为了提供最高等级的性能和可追溯性，计量级的转接头使用了空气介质接口和无槽型的母头连接。
虽然计量级的转接头的重复性很好，在多次使用后还能提供很好的准确度，但是这并不是说计量级的转接头很结实，使用的时候不需要很小心。
相反的，由于这种等级的转接头在生产过程中使用的工具和制程是最高精度的，用比他低等级的转接头和计量级的转接头匹配，灰尘和其他一些小的碎屑，都会使得一次高精度的测量无效，同时有可能损坏计量级的转接头。
射频同轴连接器设计01第2部分(6-10)A
77射频同轴转接器的设计吴秉钧 韩梅英1 前言八十年代初，根据型号任务要求，我们在国内最先开展了红七信标机和地面设备用OSM （即SMA ）射频同轴连接器的研制任务。
经过课题组全体同志数年努力和反复改进，使连接器的各项机电性能接近和达到国外同类产品水平，八九年获部科技进步二等奖。
十余年来，我们根据市场需求，不断开发新产品，到目前为止，已开发了APC-7、N 、L16、SMA 、TNC 、BNC 、SMB 、SMC 、K 、2.4mm 、MCX 等系列连接器、转接器、精密电缆组件及部分微波元件近五百种，除满足型号任务需要外，还提供给国内外近百个单位使用。
由于SMA 射频连接器的研制成功和广泛应用，许多用户为解决部件性能测试，提出了SMA 与SMA 、N 型、APC-7等系列内和系列间转接器的要求，所以我们首先开展了SMA 与SMA 及N 型转接器的研制和设计，十几年来历经四次改进提高，不仅在电性能，而且在机械性能，特别是可靠性方面都有很大提高。
随着产品质量的提高，用户的需求也不断增加。
因此决定先对下列六种转接器进行设计定型，其中包括SMA 系列内转接器两种，SMA 与N 型系列间转接器四种，它们是：SMA-50JJ 、SMA-50KK 、N/SMA-50JJ 、N/SMA-50JK 、N/SMA-50KJ 、N/SMA-50KK 。
2 射频同轴转接器设计2.1 设计原理射频同轴连接器、转接器作为同轴传输线的连接元件，对其最基本的要求是与传输线特性阻抗的良好匹配，以减小能量的反射，所以在同轴连接器、转接器的设计中，必须遵循下列三条原则，这关系着连接器、转接器电性能优劣的关键所在。
2.1.1 在同轴传输线方向上尽可能保持一致的特性阻抗通常同轴传输系统是一个阻抗连续分布并保持不变的系统，如果由于同轴转接器的引入使传输系统在该处的阻抗发生变化，则会影响系统的性能。
当转接器特性阻抗偏离传输系统的特性阻抗时，而引起的转接器电压驻波比变化为O OZ Z VSWR ∆+=1式中：△Z O 为特性阻抗的偏离值Z O 为特性阻抗2.1.2 不连续性的共面补偿连接器或转接器的设计中，为了固定内、外导体的相对位置，必须要加介质支撑。
(整理)射频同轴连接器设计.
精品文档精品文档降低LQ型射频连接器电压驻波比的研究李明德【摘要】 LQ型射频密封连接器，主要用在大、中功率米波电视天馈系统连接电缆传输电视信号。
其电压驻波比(VSWR)在0～1GHz频率范围内为1.07～1.10，不能满足分米波电视的要求。
本文对目前国内流行的LQ型连接器的双支撑、外衬式、内衬式三种基本结构，做了具体分析。
找出了多支撑、多阶梯、多介质是影响VSWR的主要因素，并进行了改进。
新设计的LQ型连接器，不仅保持了原有各种性能，且大大降低了VSWR，使在0～1GHz频率范围内，VSWR为1.03～1.05，满足了分米波电视天馈系统的需要，达到了目前国际上同类产品的水平。
一、引言LQ型射频密封连接器，主要用在大、中功率米波电视天馈系统连接主、分馈电缆传输电视信号，或用于其它通信设备。
连接器上备有充气孔，供电缆充入干燥空气或惰性气体，达到密封防潮保持电气性能的目的。
特性阻抗分为50Ω和75Ω两种。
为了满足广播电视事业发展的需要，在七十年代末和八十年代初我国陆续研制了一系列米波段LQ型射频密封连接器，至今仍在使用。
其主要电气性能如表1。
表1随着广播电视事业的发展，迫切需要发展我国的分米波彩色电视系统，使其接近或达到目前国际上同类产品水平。
对于射频密封连接器，分米波段与米波段的主要区别是适用频率范围不同，对VSWR的要求不同，其它性能两者类同。
分米波电视天馈系统对射频密封连接器的要求是在0～1GHz频率范围内，电缆组件具有低VSWR性能，即短段电缆(约50cm)配接一对连接器和一对测试用转接器，其VSWR≤1.05。
米波段LQ型连接器VSWR 最低才达1.07，显然不符合要求。
但是其螺纹连接的接口型式，由于连接方便、接触可靠、性能稳定，仍为一种比较好的连接结构形式，在国外也广为采用。
对此，如何降低LQ型连接器的VSWR，使其满足分米波电视天馈系统的要求，成为必须解决的主要问题。
分米波密封连接器，由于工作频率的提高，精确地进行设计是必要的，要降低VSWR，按照射频连接器的设计原则应满足以下要求：1. 保持特性阻抗的均匀性。
射频同轴连接器系列
BNC-50KY-5
BNC-50KY-6
型号 Type
LC
Miltary Number
M39012/
UG
BNC-50KY-1 27.0 3.3
UG1094-U
BNC-50KY-2A 30.15 6.6 21-0002 UG1094A-U
咨询电话： 0510-85219650 传真：0510-85215738 e-mail: gtvac@
BNC 型：外导体内径为 6.5mm（0.256in）、卡口锁定、特性阻抗为 50Ω 该连接器适用于低功率，它利用卡口连接结构以获得快速连接和分离，并能与国外同类产品 相互换，广泛地用于无线电设备和电子仪器中连接射频同轴电缆。 Type BNC：with inner diameter of outer conductor 6.5 mm（0.256 in） With bayonet lock-Characteristic impedance 50Ω These connectors are for low power，quick connect/disconnect applications using a bayonet type coiping mechanism and can be interchangeable with the same-type connectors of abroad。
3.0
SYV-50-2-1
4.2
SYV-50-2-2
50Ω
5.3
SYV-50-3
A01
5.3
SYV-75-3
6.4 SDY-4 SYV-75-4
弯式插头 Angle plugs
BNC-JW3 3.0 BNC-JW4 4.2 BNC-JW5 5.3 BNC-JW12 5.3
常见射频同轴连接器大全(特制材料)
常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。
一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。
二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4 GHz，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。
商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。
连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。
军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。
绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。
三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：<1.34材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金8.SMC标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍10.SSMA标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz) 弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金14.SAA(1.0/2.3)标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍16.C4(1.0/2.3)标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
射频同轴连接器名称图例L9-JC3
BNC
C3-KC
CC4-JC3
SMB-C
射频同轴连接器型号命名方法
1、插头和插座的定义：插头--具有连接机构的主动部分即螺母或卡口连接套的连接器，一般为自由连接器。
插座--与插头相配连接的连接器，一般为固定连接器。
2、型号一般命名方法：（1）射频连接器的型号由主称代号和结构形式代号两部分组成，中间用短横线“-”隔开。
（2）射频连接器的主称号由产品技术标准做出具体规定。
（3）射频连接器的结构形式代号由下表所示部分组成：
注：①插头装插针，插座装插孔的系列，结构形式代号中插头和插座代号（表中序号1）不标。
插座装插针系列，用括号中的代号。
②注有#号者，仅在面板插头使用。
3、射频连接器的型号组成示例：
（1）SMA-JW5、TNC-JW5
表示SMA型及TNC型弯式非密封射频插头，插头内导体为插针接触件，配用SYV-50-3电缆。
（2）N-50KFD、SMA-KFD
表示法兰安装，阻抗为50Ω的N和SMA微带射频插座，内导体为插孔接触件。
（3）SMA-KE、75KHD
表示直接焊接在线路板上的阻抗为50Ω的SMA微带插孔连接哭器及阻抗为75Ω的SMB插孔连接器。
（4）转接器和阻抗转换器的型号组成方法，以插头或插座型号为基础派生，一般采用下列形式：
①转接器的型号，其类型代号部分用连接器主称代号（系列内转接器）及分数形式（系列间转接受能力器）表示。
如：N-75JK
不示一端为插针接触件，加一端为插孔接触件，阻抗为75Ω的N型系列内转接器。
如：N/BNC-50JK
表示一端为N型插针接触件，另一端为BNC型插孔接触件，阻抗为50Ω的系列间转接器。
②阻抗转换器的型号，其型号或结构形式代号用分数形式表示：
如：N-50J/75K
表示一端为50Ω插头，另一端75Ω插座，两端均为“N”型的阻抗转换器。
器，一般为自由连接（1）射频连接器的型接器的主称号由产品技号1）不标。
插座装插
0-3电缆。
SMB插孔连接器。
般采用下列形式：
形式（系列间转接受能。
转接器。
