常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。
一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。
二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4 GHz，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。
商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。
连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。
军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。
绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。
三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：<1.34材料：弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金8.SMC标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍10.SSMA标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz) 弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金14.SAA(1.0/2.3)标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍16.C4(1.0/2.3)标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金。
射频同轴连接器分类及说明
频段划分_射频同轴连接器分类及说用一.频段的字母表示：自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。
并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。
使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。
根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：二.同轴连接器发展概况及相关标准1射频连接器的发展概况：1.1.1939年出现的UHF连接器是最早的RF连接器；1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；1.5.七十年代末，毫米波连接器出现；1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；2我国射频同轴连连接器的发展：2.1我国从五十年代开始由整机厂研制RF连接器；2.2六十年代末组建专业工厂，开始了专业化生产；2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，产品标准水平低，且不能与国际通用产品对接互换；2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器的设计和生产与国外仍有较大差距；3射频连接器的标准体系；3.1美军标及其他它先进标准:美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；3.2IEC标准：IEC是指导性标准，不是强制性标准，因此很少被直接应用；4其它先进标准：德国的DIN、英国BS,日本JIS；这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。
射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观
射频同轴连接器你认识几种？你平时有用到吗？很专业，很详细值得一观射频同轴连接器，也为同轴连接头、同轴线缆接口，指连接两个轴的端部所用到的零件，以保证两个轴的中心线在同一轴线上。
同轴连接头在连接应用中，有许多种同轴连接头可以选用，而且每种同轴连接头都是为特定目的和具体应用而设计。
1. BNC连接器：俗称Q9头，简称BNC头，英文Bayonet Navy connector，全名海军刺刀连接头，最初主要以军用为目的，目前已经在视频和射频方面得到了广泛应用，其为最典型的同轴连接头，卡口连接保证连接迅速、接触可靠。
BNC头是一种安装方便且价格低廉的常见同轴连接器，工作频率可高达2GHz，在4GHz以上，开槽会辐射信号。
螺纹连接型，即TNC连接器（也为螺纹型BNC连接器）解决了信号泄漏的问题，TNC连接器工作频率可高达12GHz。
BNC连接头目前常用50Ω和75Ω两种特征阻抗。
2. N型连接器(Navy)为螺纹连接，于1940年出现，主要用于4GHz以下的军用系统；1960年进行了改进，工作频率提高到12GHz，后又提高到18GHz，常用为50Ω，有些75Ω产品也采用N型设计，其内导体直径较小，和50Ω的连接头不相容。
N型连接器是一种螺纹连接的中功率连接器，具有可靠性高、抗振性强、机械和电气性能优良等特点，广泛用于振动和环境恶劣条件下的无线电设备和仪器、及地面发射系统连接射频同轴电缆。
3. SMA连接器属于小型头(Subminiature A)，由Bendix Scintilla 公司设计，最常用RF微波接头之一，螺纹连接紧凑、耐用，频率为DC-18GHz。
这种接头主要用于半钢电缆和固定连接的部件中。
因为SMA的介质支撑固定起来比较困难，大多数SMA连接头反向系数比其它可用于24GHz的连接头要大，为螺母连接，满足高震动环境对连接器的要求。
4. SMB连接器全称为Subminiature B，相比SMA连接器，采用为插拔式或卡入式连接，而非螺纹连接，这样连接与断开快捷方便。

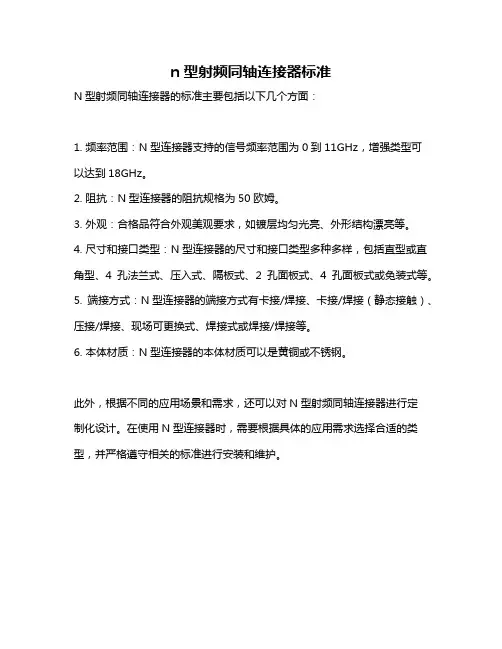

n型射频同轴连接器标准
n型射频同轴连接器标准
N型射频同轴连接器的标准主要包括以下几个方面：
1. 频率范围：N型连接器支持的信号频率范围为0到11GHz，增强类型可
以达到18GHz。
2. 阻抗：N型连接器的阻抗规格为50欧姆。
3. 外观：合格品符合外观美观要求，如镀层均匀光亮、外形结构漂亮等。
4. 尺寸和接口类型：N型连接器的尺寸和接口类型多种多样，包括直型或直角型、4孔法兰式、压入式、隔板式、2孔面板式、4孔面板式或免装式等。
5. 端接方式：N型连接器的端接方式有卡接/焊接、卡接/焊接（静态接触）、压接/焊接、现场可更换式、焊接式或焊接/焊接等。
6. 本体材质：N型连接器的本体材质可以是黄铜或不锈钢。
此外，根据不同的应用场景和需求，还可以对N型射频同轴连接器进行定
制化设计。
在使用N型连接器时，需要根据具体的应用需求选择合适的类型，并严格遵守相关的标准进行安装和维护。
射频同轴连接器的型号
BNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。
TNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SMA型：外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
E型：特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。
L型：公制螺纹式射频同轴连接器，螺纹连接尺寸在“L”后用阿拉伯数字表示。
SMB型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。
SMC型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SSMA型：外导体内径为2.79mm(0.11英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SSMB型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。
APC3.5型：外导体内径为3.5mm(0.138英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
K型：外导体内径为2.92mm(0.115英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
OS-50型：外导体内径为2.4mm(0.095英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
F型：特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。
SSMC型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SC型（SC-A和SC-B型）：外导体内径为9.5mm(0.374英寸)、特性阻抗50Ω的螺纹式(两种型号有不同类型连接螺纹)射频同轴连接器。
射频同轴连接器技术简介
射频同轴连接器技术简介一、射频连接器发展概况·1939年出现的UHF连接器是最早的RF连接器;·二战期间,随着雷达、电台和微波通信的发展,产生了N、C、BNC、TNC等中型系列;·1958年后,随着整机设备的小型化,出现了SMA、SMB、SMC等小型化产品;·1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》·七十年代末,毫米波连接器出现；·九十年代初,HP公司推出频率高达110GHz的1.0mm连接器,并用于其仪器设备中;·九十年代出现表现贴装射频同轴连接器,并大量用于手机产品中。
我国射频同轴连接器的发展·我国从五十年代开始由整机厂研制RF连接器;·六十年代组建专业工厂,开始了专业化生产;·一九七二年国家组织集中设计,使国产的RF连接器自成体系,只能在国内使用,产品标准水平低,且不能与国际通用产品对接互换；·八十年代起开始采用国际标准,根据IEC169和MIL-C-39012,颁布了GB11313和GJB681,使射频同轴连接器的生产和使用逐步与国际接轨；·经过十几年的努力,目前通用R连接器的整体水平与国外差距不大,但精密连接器的设计与生产跟国外仍有较大差距。
二、射频连接器的标准体系美军标美国是世界上最大的通用型RF连接器制造和消费国,其技术水平也是一流的因此美国军用标准MLC39012被认为是RF连接器的最高标准。
其它先进国家的标准有德国DIN、英国BS、日本JIS和IEC标准等。
这些国家或国际标准大都是参照或等同美军标制订的,有些国家或公司甚至直接应用美军标。
IEC标准IEC标准是指导性标准,不是强制性标准,因此很少被直接引用;值得一提的是德国在某些专用新型连接器方面也有一些优势,例如:DIN47223、7/16(L29)系列、DIN47297、SAA系列、DIN41626、DSA系列,这些系列产品在通信领域应用较广泛,德国的标准和产品已得到全世界认可,但美国尚无这些标准出现。
常用接头简介
CONSOLE端口一般为设备的控制端口，Console端口使用配置 专用连线直接连接至计算机的串口，利用终端仿真程序（如 Windows下的“超级终端”）进行本地配置。路由器的 Console端口多为RJ-48C端口。
