北京现代IX35车身电器之灯光系统14
北京现代 ix35 2
EBD/EBV(电子制动力分配)
●
TCS(牵引力控制系统)
-
电子防盗系统
●
发动机防盗系统
●
驾驶位安全气囊
●
副驾驶位安全气囊
●
前排头部气囊(气帘)
-
后排头部气囊(气帘)
-
前排侧安全气囊
-
前安全带调节
高度可调
安全带预收紧功能
●
安全带限力功能
●
后排安全带
●
儿童锁
●
车门防撞杆(防撞侧梁)
●
可溃缩转向柱
●
排量
1998mL
最大功率-功率值
120kW
最大功率-转速
6200r/min(rpm)
最大扭矩-扭矩值
194Nm
最大扭矩-转速
4600r/min(rpm)
发动机排列
L型
发动机位置
前置
进气型式
自然吸气
增压方式
-
凸轮轴
双顶置凸轮（DOHC）
特有技术
CVVT
汽缸数
4个
每缸气门数
4个
缸体材料
铝合金
环保标准
国4,OBD
车内电源电压
12V
车厢前阅读灯
●
车厢后阅读灯
●
定速巡航系统
-
GPS电子导航
-
倒车雷达
●
倒车影像
-
中控门锁
●
多功能方向盘
-
无钥匙点火系统
-
遥控钥匙
●
行李箱盖开合方式
手动
中央置物盒
●
前排杯架
●
后排杯架
-
衣物挂钩
●
ALS自适应前照灯系统简介
AFS专论1·AFS自适应前照灯系统简介AFS（Adaptive Front Lighting System）自适应前照灯系统简介AFS是指能自动改变两种以上的光型以适应车辆行驶条件变化的前照灯系统。
[1]AFS是目前国际在车灯照明领域最新的技术之一，同时也是一个和行车安全息息相关的主动式安全系统。
AFS研发背景传统的前照灯系统是由：近光灯、远光灯、行驶灯和前雾灯组合而成。
在城市道路行驶并且限速的情况下，主要采用近光；在乡间道路或者高速公路上高速行驶的时候，主要采用远光；雾天行驶的时候，应该打开雾灯；白天行驶，应该打开行驶灯（欧洲标准）。
但是实际的使用中，传统的前照灯系统存在着诸多问题。
例如，现有近光灯在近距离上的照明效果很不好，特别是在交通状况比较复杂的市区，经常会有很多司机在晚上将近光灯、远光灯和前雾灯统统打开；车辆在转弯的时候也存在照明的暗区，严重影响了司机对弯道上障碍的判断；车辆在雨天行驶的时候，地面积水反射前灯的光线，产生反射眩光等等。
欧洲汽车照明研究机构曾经就此作过做专项调查，结果显示，欧洲司机们最希望改善的是阴雨天气积水路面的照明，排在第二位的是乡村公路的照明，接下来依次是弯道照明、高速公路照明和市区照明。
[1]上述这些问题的存在，就使得研制一种具有多种照明功能的前照灯成为必要，并且这些功能的切换，出于安全上的考虑，必须是自动实现的。
所以欧洲和日本相继研制了这种自动适应车辆行驶状态的前照灯系统——AFS（自适应前照灯系统）。
AFS功能简介阴雨天气的照明：如图1、图2所示，阴雨天气，地面的积水会将行驶车辆打在地面上的光线，反射至对面会车司机的眼睛中，使其目眩，进而可能造成交通事故。
AFS有效的解决方法是：前灯发出如图所示的特殊光型，减弱地面可能对会车产生眩光的区域的光强。
[1]图1 雨天积水反射的AFS光线（侧视）图2 雨天积水对AFS光线的反射（俯视）乡村道路的照明：在环境照明不好的乡村道路上高速行驶的车辆，需要的是照得远，照得宽的前照灯。
北京现代IX35车身电器之BCM4
2012 > G 2.0 DOHC > 车身电气系统拆卸1.分离蓄电池负极端子。
2.从中央装饰板,拆卸暖风 & 空调控制器。
(参考BD章 - "控制器")3.拆卸前座椅加热器开关总成。
(参考BE章 - "座椅电器")4.拆卸右通风口。
(参考BE章 - "后玻璃除霜器")5.拧松 BCM 螺母和螺栓。
6.将手插入通风口孔,分离BCM连接器。
然后,从暖风 & 空调控制器孔处拆卸 BCM(A)。
安装1.安装BCM,连接连接器。
2.安装右通风口。
3.安装前座椅加热器开关总成。
4.安装中央装饰板暖风 & 空调控制器。
检查BCM 端子信息连接器(A/B/C)NO 说明NO 说明NO 说明安全电动门窗 启动低A01 B+(信号) B01 LIN(RPAS) C01A02 点火开关 1 B02 大灯近光开关C02 安全指示灯A03 点火开关 2 B03 大灯远光开关 (超车) C03 AV开锁信号键电磁阀A04 左转向信号开关B04 - C04 A05 右转向信号开关B05 诊断(K-线) C05 室内灯GV6 档位 R 开关B06 后左座椅加热器开关C06 前左转向信号A07 碰撞开锁B07 后右座椅加热器开关C07 前右转向信号A08 自动灯光电源B08 CAN 高电位C08 后左转向信号CAN 低电位C09 后右转向信号A09 - B09自动灯光搭铁C10 B+(电源1) A10 - B10输入信号规格A11 危险开关 B11 自动灯开关 C11 B+(电源2) A12发电机 LB12前雾灯开关C12 搭铁(电源) A13 ACC B13 后雾灯开关 C13 RPAS OFF 指示灯 A14 后喷水器开关 B14 前除冰开关 C14危险警告开关指示灯A15 后雨刮器 ON 开关 B15 后除霜器开关 C15 N.C A16 后雨刮器间隙开关 B16RPAS OFF 开关C16助手席安全带指示灯A17 前喷水器开关 B17 - C17 钥匙筒照明(BULB) A18 前间歇雨刮器开关 B18 - C18RPAS 蜂鸣器 A19 Mist(刮雾)开关 B19 自动灯光信号 C19 AV 尾灯信号 A20 雨刮器间歇调整钮 B20大灯近光信号C20 闪光器音继电器 A21 钥匙插入开关C21 前雨刮器继电器 A22 尾灯开关 C22 后右雾灯继电器 A23 钥匙连锁开关 C23 后右座椅加热器继电器 A24 搭铁(信号)C24后左座椅加热器继电器NO 输入信号名称逻辑状态On/off 电压识别等级(V)备注1 A_B+(信号) ON = 蓄电池 9V~16V2 A_B+(电源1) ON 蓄电池 9V~16V3A_B+(电源2) ON = 蓄电池9V~16V 4 L_IGN1 ON = 蓄电池(点火钥匙 ON 或ST)8V 以上 /4V 以下5L_R 档开关 ON = 蓄电池 8V 以上 /4V 以下6 L_IGN2 ON = 蓄电池(点火钥匙 ON) 8V 以上 /4V 以下7 L_前间歇雨刮器开关 ON = 蓄电池 8V 以上 /4V 以下 8L_前喷水器开关 ON =蓄电池 8V 以上 /4V 以下9 L_刮雾开关 ON = 蓄电池 8V 以上 /4V 以下 10 L_后雨刮器_间歇开关 ON = 蓄电池 8V 以上 /4V 以下 11 L_后雨刮器_ON 开关 ON = 蓄电池 8V 以上 /4V 以下 12L_后喷水器开关 ON = 蓄电池 8V 以上 /4V 以下13 A_ALT'L' ON = 蓄电池(启动状态) 8V 以上 /4V 以下14 L_ACC ON = 蓄电池 8V 以上 /4V 以下15 L_左转向信号开关 ON蓄电池 8V 以上 /4V 以下 16 L_右转向信号开关 ON = 蓄电池 8V 以上 /4V 以下 17 L_钥匙联锁开关 ON: GND 2V 以下 /断路(参考:7.7V 以上) 18 L_钥匙插入开关 ON: GND 2V 以下 /断路 (参考:7.7V 以上) 19 L_尾灯开关 ON: GND 2V 以下 /断路 (参考:7.7V 以上) 20 L_EC 大灯类型 ON: GND 2V 以下 /断路 (参考:7.7V 以上) 21 L_危险警告开关 ON: GND 2V 以下 /断路 (参考:7.7V 以上) 22 L_前雾灯开关 断开 = 搭铁 2V 以下 /断路 (参考:7.7V 以上) 23 L_大灯近光开关 断开 = 搭铁 2V 以下 /断路 (参考:7.7V 以上) 24 L_大灯远光开关 断开 = 搭铁 2V 以下 /断路 (参考:7.7V 以上) 25 L_后雾灯开关 断开 = 搭铁 2V 以下 /断路 (参考:7.7V 以上) 26 L_后左座椅加热器开关 断开 = 搭铁 2V 以下 /断路 (参考:7.7V 以上) 27L_后右座椅加热器开关断开 = 搭铁2V 以下 /断路(参考:7.7V 以上)28 L_前除冰器开关ON: GND2V 以下 /断路(参考:7.7V 以上)29 L_后除霜器开关ON: GND2V 以下 /断路(参考:7.7V 以上)30 L_RPAS OFF 开关ON: GND2V 以下 /断路(参考:7.7V 以上)31 L_自动灯光开关ON: GND2V 以下 /断路(参考:7.7V 以上)32 A_自动灯光信号- -A/D 33 A_雨刮器间歇调整钮- -A/D34 L_碰撞开始输入(PWM)- -PWM35 LIN_RPAS - - 通信36 CAN 高电位- -通信37 CAN 低电位- -通信38 诊断(K-线) - -通信使用GDS,进行故障诊断1.可以使用GDS诊断IPM。
各种车灯操作使用说明和仪表标识大全(新手,考驾照必备)
各种车灯操作使用说明和仪表标识大全(新手,考驾照必备) 第1章车灯术语汇总 (1)第2章车灯的“傻瓜”操作手册(组图) (2)第3章车灯拨杆使用扫盲指南 (6)第4章汽车灯光必备常识和误区解读 (7)第5章车辆灯光控制杆操作图解说明 (11)01大灯开关每控制杆上每一个标示的意义及使用 (11)02汽车灯光使用有讲究 (15)03车辆灯光的使用 (15)第1章车灯术语汇总双闪灯【俗名：故障灯，危险报警闪光灯，双跳灯】小灯前后位灯后位灯示廓灯近光灯远光灯前雾灯后雾灯后位灯：前位灯与后位灯，俗称小灯，也有人叫做示宽灯。
它的作用，主要是用以表示汽车的存在及大体的宽度，便于其他车辆在会车和超车时判断。
制动信号灯，简称制动灯，俗称刹车灯，是用来提醒后面的车辆本车已经采取制动措施的警告灯。
它安装在汽车的尾部，红色，当汽车制动时，线路接通，自动发出红光。
由于制动灯对汽车的安全关系重大，因此，它的亮度明显大于后位灯，一般是后位灯亮度的五倍以上。
白天距离100m以上就可看清。
非规范用语：刹车灯第2章车灯的“傻瓜”操作手册(组图)如果一位驾驶员被问到：“您知道汽车那些信号灯都是怎么回事吗，该如何正确使用？”，也许这位被问到的朋友会一脸惊诧还略带些茫然的看着提问者。
但这的确并不是个可笑的问题，现如今大街上跑的车越来越多，而并不能正确使用汽车信号等的朋友也随之增多，这里面不光有新手，而且还有不少驾龄颇长的老司机。
适时开启示廓灯、大灯和伤不起的远光灯先来说说我们平时经常用到的这几组灯吧。
每当天近傍晚、华灯初上的时候，我们一般会习惯性的打开示廓灯。
光从字面上看，“示”是警示的意思；“廓”有轮廓之意，所以示廓灯是一种警示标志的车灯，用来提醒其它车辆注意的示意灯，既能表示汽车高度又能表示宽度。
但如今有很多车的仪表盘都带有自发光功能，因此在天刚刚擦黑时未将示廓灯开启的情况比比皆是，这里要奉劝各位车主们，为了大家的安全，还是多动一下手指为好。

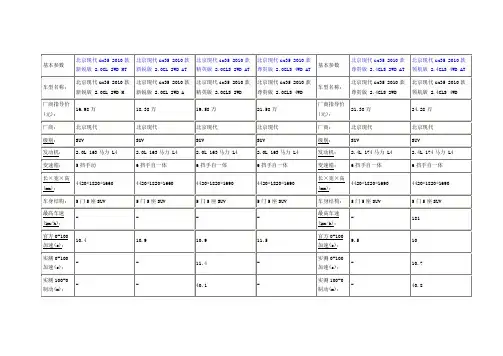

ix35
铝 国 IV+OBD 北京现代 ix35 2010 款 尊贵版 2.0GLS 4WD AT 6 挡手自一体 6 自动变速箱(AT) 北京现代 ix35 2010 款 尊贵版 2.0GLS 4WD AT 前置四驱 麦弗逊式独立悬架
缸体材料： 环保标准： 变速箱 简称： 挡位个数： 变速箱类 型： 底盘转向 驱动方式： 前悬挂类 型： 后悬挂类 型： 助力类型： 车体结构： 车轮制动 前制动器类 型：
● ● ● ● -
● ● ● ● -
● ● ● ● ●
● ● ● ● ● 北京现代 ix35 2010 款 尊贵版 2.0GLS 4WD AT ● ●
零胎压继续行驶： 安全带未系提示： 发动机电子防盗： 车内中控锁： 遥控钥匙： 无钥匙启动系统：
● ● ● ● ● 北京现代 ix35 2010
● ● ● ● ● 北京现代 ix35 2010 款 领航版 2.4GLS 4WD AT ● ●
170
170
170
170
SUV 5
SUV 5
SUV 5
SUV 5
SUV 5
SUV 5
(个)： 座位数 (个)： 油箱容积 (L)： 行李厢容积 (L)： 发动机 发动机型 号： 汽缸容积 (cc)： 排量(L)： 工作方式： 汽缸排列形 式： 汽缸数 (个)： 每缸气门数 (个)： 5 5 5 5
基本参数
北京现代 ix35 2010 款 新锐版 2.0GL 2WD MT 北京现代 ix35 2010 款 新锐版 2.0GL 2WD M 16.98 万 北京现代 SUV 2.0L 163 马力 L4 5 挡手动 4420*1820*1660 5 门 5 座 SUV -
北京现代 ix35 2010 款 新锐版 2.0GL 2WD AT 北京现代 ix35 2010 款 新锐版 2.0GL 2WD A 18.38 万 北京现代 SUV 2.0L 163 马力 L4 6 挡手自一体 4420*1820*1660 5 门 5 座 SUV -

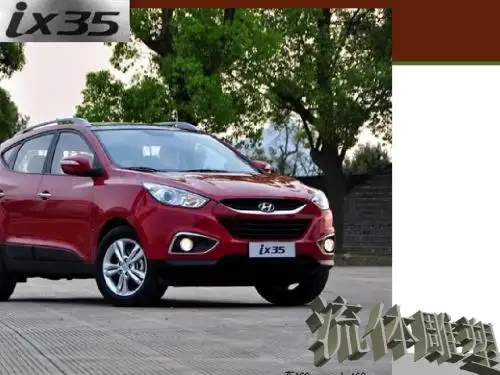

A ix35 简介
北京现代ix35售价
北京现代ix35上市车型信息
排量
2.0L
2.4L
新锐版
车型
GL 2WD MT GL 2WD AT
精英版
GLS 2WD AT
尊贵版
GLS 4WD AT GLS 2WD AT
领航版
GLS 4WD AT
售价(万元)
16.98
18.38
19.58
21.58
21.38
24.28
4月8日，北京现代全新SUV ix35上市，共有2.0和2.4 两个排量，分别为16.98万的2.0GL手动两驱版、18.38 万的2.0GL自动两驱版、19.58万2.0GLS自动两驱版、 21.58万2.0GLS自动四驱版、21.38万的2.4GLS自动 两驱版、24.28万的2.4GLS自动四驱。最低配和最高配 的价格相差了7.3万，不难看出，拥有4款不同配置的 2.0L车型将会是ix35的主打排量。
全新6速手自一体变速箱是亮点
与发动机匹配 的传动系统，除 了一款2.0升手 动车型选用了5 速手动变速箱之 外，其他车型均 采用了现代全新 的6速手自一体 变速箱。据说30 万公里无需更换 变速器油。
2.0 GL基本配置
ix35的两款GL版车型价格为16.98万和18.38万，低配车 型除了轮圈小一号，且没有车顶行李架之外，其他方面和高 配车型无异，前雾灯和后尾翼都得到了保留，GL车型基本配 置为：有前排双气囊，ABS+EBD，安全带未系提示，儿童 安全门锁，遥控钥匙，行车电脑，单碟CD，6扬声器音响， AUX接口，手动空调，前后中央扶手等。自动挡车型在配置 上还多出了电动天窗（普通），倒车雷达和ECO经济驾驶模 式。而有点遗憾的是发动机盖隔音棉，USB+ipod接口，电 动窗防夹功能和车速感应自动落锁这些基本配置也被省略了。
北京现代iX35左侧转向灯常亮
故障一点通Service Slants78·November-CHINA 北京现代iX35左侧转向灯常亮故障现象：一辆2010款北京现代iX35，只要打开点火开关，左侧转向灯就自动点亮。
故障诊断与排除：维修人员打开点火开关，左侧转向灯就自动亮起，实际上并没有开启左转向。
使用解码器读取BCM系统数据流发现，左侧转向灯处于工作的状态，说明BCM已经收到左转向的信号。
查阅电路图，分析车身控制模块的插头M13-A四号针有信号电压，会产生此故障现象。
当断开组合开关插头后转向灯熄灭，测量该信号电压为零。
将插头插入组合开关，在扭动插头的时候左侧转向信号线间断出现12V电压，由此判断组合开关损坏，更换后故障排除。
(文/李连俊)北京现代iX35气囊故障灯常亮故障现象：一辆2010款北京现代iX352.0精英版，气囊故障灯常亮。
故障诊断与排除：进行电脑检测，故障码为B1328—驾驶席位前碰撞传感器故障。
经检查，左前碰撞传感器表面良好插接正常。
更换传感器后消码，试车正常。
两天后车主再次来店反映故障重现。
维修人员检查有关左前碰撞传感器及气囊线束，气囊电脑8号端子与驾驶席1号端子导通正常；电脑17号端子与传感器2号端子导通正常；检测MC31连接器处也未见连接不良现象，证明线束连接良好。
更换气囊电脑后，故障依旧存在。
拆掉前杠检查左前碰撞传感器与龙门架相连处，未发现异常。
检查中无意中发现，在左前碰撞传感器外面有两个加装的蜗牛喇叭(如图1所示)。
清除故障码后，按住喇叭几秒钟后，气囊灯点亮。
由于喇叭安装在龙门架上离左前碰撞传感器太近，按喇叭时振动过大，引发碰撞传感器误以为车辆有碰撞发生，所以将此信号反馈给气囊电脑，气囊电脑内安全传感器未检测到碰撞信息，所以正面气囊不会打开，只是点亮气囊警示灯。
将喇叭位置调换后，故障排除。
(文/李连俊)一汽大众CC线束导电不良故障现象：EPC故障灯报警。
故障诊断与排除：电脑检测有故障码08482—节气门/踏板位置传感器开关D 信号弱。
北京现代IX35用户手册第4章
4. 车辆的特色钥匙............................................................................. 4-2 遥控免钥匙进入................................................................... 4-5 智慧钥匙......................................................................... 4-8 防盗系统........................................................................ 4-11 車门锁.......................................................................... 4-13 尾门............................................................................ 4-17 車窗............................................................................ 4-19 引擎盖.......................................................................... 4-24 油箱盖.......................................................................... 4-26 全景天窗........................................................................ 4-29 方向盘.......................................................................... 4-33 后视镜.......................................................................... 4-36 仪表群组........................................................................ 4-43 后驻車辅助系统.................................................................. 4-60 后视摄影机...................................................................... 4-65 危险警示闪灯.................................................................... 4-63 灯光............................................................................ 4-64 雨刷与清洗器.................................................................... 4-70 車内灯光........................................................................ 4-74 除雾器.......................................................................... 4-77 手动气候控制系统................................................................ 4-79 自动气候控制系统............... ................................................ 4-89 挡风玻璃除雾与除霜.............................................................. 4-96 贮藏室......................................................................... 4-100 内装特色....................................................................... 4-102 音响系统....................................................................... 4-110---车辆的特色---钥匙记录您的钥匙编号钥匙密码是打印在随同钥匙套件一起的条形码吊牌上。
北京现代IX35车身电器之BCM13
1. 前喷水器联锁雨刮器控制
(1) 在 IGN2 开关 ON 状态下,如果T1期间,喷水器开关 ON ,在喷水器开关 ON 后,雨刮器低速继电器 ON T2 且在T3时间后,雨刮器低速继电器OFF。
T1 : 0.06s~0.2s,T2 : 0.3s±0.1s,T3 : 0.7s±0.1s (2) 在 IGN2 开关 ON 状态下,如果T1期间,喷水器开关 ON ,在喷水器开关 ON 后,雨刮器低速继电器 ON T2 。喷水器开关 OFF 后,雨刮器低速继电器 OFF T3。
初始条件 过渡条件 工作
状态
点火开关 1 OFF 扣紧驾驶席侧安全带且IGN1 ON
• 驾驶席警告灯闪烁 6 秒 • 自动状态转换到 IG1 ON、驾驶席安全带佩戴
说明
初始条件 过渡条件 工作
状态
初始条件 过渡条件 工作
状态
初始条件 过渡条件 工作
状态
初始条件 过渡条件 工作
状态
点火开关 1 OFF 解开驾驶席侧安全带且IGN1 ON
T1 : 30±1sec
后座椅加热器继电器控制
1. 如果IGN ON & 后左左右加热器开关 ON,后左座椅加热器继电器 ON 持续 T1 时间。 T1期间,如果IGN OFF & 后左座椅加热器开关 ON(再次),后左座椅加热器继电器OFF.
T1 : 20分钟±1分钟 2. 如果IGN ON & 后右座椅加热器开关 ON,后右座椅加热器继电器 ON 持续T1时间。
T1 : 0.7s,T2 : 5.3s
蜂鸣器控制
1. 蜂鸣器控制
2. 蜂鸣器声音 (1) 蜂鸣器声音规格 优先权
1 2 3 4
名称 诊断音 安全带警告 钥匙操作警告 超速警告
北京现代IX35车身电器之保险和继电器5
2012 > G 2.0 DOHC > 车身电气系统说明SJB(智能接线盒)1.规格项目需求备注额定电压DC 12V电压范围DC 8~16V 在此范围内正常工作储存温度-40°C~+95°C工作温度-30°C~+85°C工作湿度85% PCB,防水剂,涂层,等暗电流最大 200uA 所有负荷断开工作电压范围DC 8~16V 在正常范围内正常工作最大使用湿度85% 用 PCB,防水剂,涂层等绝缘。
绝缘电阻电路短路导致没有点火2.额定负荷项目额定负荷左大灯近光55W右大灯近光55W左大灯远光60W(最大)右大灯远光60W(最大)左尾灯41W(最大)右尾灯31W(最大)左右前雾灯54W室内灯45W防盗警报起动继电器线圈控制0.9W后右雾灯线圈控制0.6W 后备箱门碰锁或行李箱室内灯(电动后备箱门)继电器线圈控制0.6W倒车灯继电器线圈控制0.45W 后右雨刮器继电器线圈控制(外部) 12W(最大输出)防盗警报喇叭继电器线圈控制(外部) 12W(最大输出)后右 HTD 继电器线圈控制(外部) 12W(最大输出)前除冰器继电器线圈控制(外部) 12W(最大输出) 3.框图4.SJB 主要功能(1)通过 IPS 进行灯控制和导线保护。
(2)超过参考电压时,PWM 执行正常电压控制,防止灯损耗或损坏。
(3)用于开关信号输入的 CAN 输出(4)通过 CAN 进行诊断(与搭铁电路短路,电路断路)(5)失效保护灯控制NO 分类内容1 输入输入开关接收开关输入,将开关状态作为 CAN 信息发送到各模块。
2 灯控制(IPS) 接收来自 BCM 的 CAN 信息命令,通过 IPS 控制灯3 内部继电器控制接收来自 BCM 的 CAN 信息命令,控制室内接线盒内的继电器。
后备箱门碰锁,防盗警报起动,倒车灯,后雾灯4 外部继电器控制接收来自 BCM 的 CAN 信息命令,控制室内接线盒外的继电器。
2013-2014款北京现代ix35原车导航行车时无法播放视频修改方法
作者：郑惠敏
随之汽车的越来越普遍，人们不止对汽车的安全性能重点关 注，也对汽车的使用舒适性和娱乐性也有更高的要求，所以现 在的多少汽车都纷纷在汽车上安装了DVD导航等娱乐设施。目 前市场上汽车上的DVD系统一般有原车配备的和车主用户购车 后在一些汽车音响店后加装的两种。但目前大多数原厂配置导 航的DVD视频播放功能都仅限制于车辆停止状态下才可以播放， 出于安全考虑车辆行驶过程中是无法播放视频的，当然这对于 驾驶员行车安全的作用起到非常好的作用，但对车内乘客就有 些不太公平了，也导致了该功能出现了极限性，所以就出现很 多客户抱怨并且要求能不能对该功能进行修改，其实在很多车 型是可以修改的，接下来我们应要求对2014款北京现代ix35车 型的原车导航DVD进行小小改动，让其可以正常行驶中可以播 放 视频，当然 我们还是建议用户尽量不要去改动为好，毕竟 是为了行车安全考虑。
第二步：挑线
根据连接器M52B的各端子说明 图，更容易的看 出车速信号的输 入是由16号端子 棕色线输入
第二步：挑线
找到16号棕色端子，用 专用工具或挑线工具把 16号端子给予挑出，并 用电工胶布给予包扎好。
第三步：安装回DVD机试车
按照相反顺序正确的连接好各个连接器并安装好DVD机，然后进行试车 根据试车情况，DVD机不再会出现车辆已行驶无法播放视频现象，到此 该改动修改成功。 另外要说明一下，有些车型因为导航原因，需要车速信号作为导航时的参 考数据，所以对该功能的改动有可能会导致导航时会一点影响，建议原车东西 尽量不要去修改为好，以上方法只供参考，修改时请专业人员操作。
•
第一步：拆卸下原车导航DVD机
首先拆卸下导航 上方的上盖板及 下饰板（上面有 危险灯开关）
第一：拆卸下原车导航DVD机
北京现代车型常见故障和解决办法
北京现代车型常见故障和解决办法我们每天都在为⼴⼤车主⼩伙伴回答各种⽤车、养车、修车问题，今天我们精选⼀些典型车型典型故障问题给⼤家看看，今天我们就来说说现代车主在使⽤现代车型中遇到的故障问题。
你还有其他汽车问题，可以直接找汽车⼤师微信和汽车⼤师App免费解决。
1.现代名图1.8L智能型，⼤灯开到⾃动状态也就是AUTO时，晚上打开车门⼤灯⾃动点亮，可是⼤家都说汽车启动前最好不要开⼤灯不然会亏电瓶。
我想问⼀下那样对电瓶有坏处吗？真的会亏电吗？汽车⼤师解答：你好，打开车门⼤灯点亮⼗五秒就会⾃动熄灭，⾃动灯光的情况下夜间遥控开锁也是会点亮的，这是属于汽车的回家模式，主要是替车主照明对电瓶⼏乎没有影响，因为只是⼀个短暂的亮起。
2. 14年提的13年款现代朗动领先版，请问我每次停车在松刹车的时候都有响声是不是车刹车有问题？汽车⼤师解答：这并不是什么⼤问题，很多盘式制动的刹车系统都有这种声⾳，特别是刚洗完车或者下⾬天⽐较明显。
因为你在停车踩刹车时，车轮滚动的⼒是靠刹车⽚压紧刹车盘，把⾏驶中的动能转化为热能，来实现让车辆停⽌，这个时候虽说车⼦已经停下来了，但刹车⽚与刹车盘之间的摩擦惯性⼒还没完全消除，所以在松开刹车踏板时，此时由于刹车⽚与刹车盘迅速分离，所以会有声⾳发出来，这也是属于正常现象，不是质量问题或者缺陷类的问题。
3.我的现代朗动15款⾃动档，在⾏驶70码的时候不⼩⼼把档挂到了倒档上，后马上挂到了空档上，⼤概过了5秒左右后我才把档位挂上前进挡，请问这样对车有影响吗？伤害⼤不⼤，就这⼀次！汽车⼤师解答：车主放⼼问题不⼤，因为变速箱都有变矩保护和过载保护，只⼀次没事⽽且时间不长没问题，以后注意就可以了。
4.07款现代伊兰特在启动时，第⼀次觉得不好启动，关掉钥匙门后第⼆次就很容易启动，请问⼤师这是什么问题，个⼈觉得应该不是电瓶问题吧？汽车⼤师解答：其实不是⼤问题像07年的的车，最好启动之前多开⼏次钥匙再启动更容易启动，由于停⼀夜油泵泄压回到油箱⾥，多开⼏次钥匙油泵建⽴基础油压就好了。
现代ix35汽车说明书(简体中文版)101-200页
小心
当使用货物防盗罩时，不可将行李 放置在货物防盗罩上方，否则可能 会使货物防盗罩损坏或变形。
4-9
車輛的特色
外装特色 小心
当 在车 顶架 上装 载货 物时 ， 必 须注意确认货物不可损伤车顶 架。 �当在车顶架上装载大型物品 时，确认物品不可超过车顶架 的全长或全宽。
�
(续)
当车顶架上装载物品时，车辆的 重 心 将 会 升 高 。 请 避 免 紧急 起 步，剎车车辆 失控或翻覆，导致意外事故。 � 当车顶架上装载物品 时，必须小 心驾驶和转弯。由超车车辆或天 候因素造成的严重侧风会造成 车顶架上装载的物品突然向上 压力。当装载大型，平整物品， 例如木板或垫子时，此现象尤其 明显。此现象会造成车顶架上的 物品掉落并造成车辆或外围的 事物损坏。 � 为了避免驾驶中货物损坏和掉 落，在驾驶前和驾驶中时常检 查，确认车顶架上的物品确实固 定。
AM (MW, LW)传播的接收距 離 比 FM 传 播的接收距 離远。这是因为 AM (MW, LW) 无线电波是以低的频 率发射。这些波长较 长的低频无线电波可跟随地面的弧 度 ， 而非笔直的发射进入电離层，除此之外， 可绕着障碍物，因而提供较广之讯号涵盖 范围。
FM 广播是以高频发射，而且无法沿着地 球表面弯曲 行进，因此，FM 之传播从电 台发射出去之后，短距離内即会衰减，而 且， FM 信号较容 易被建筑物、高山或其 他障碍物所阻断，造成收讯障碍而误以为 收音机出了问题，下列为正常情况，不表 示收音机有问题：
�
4-7
車輛的特色
货物防盗罩(若有配备)
货物防盗罩可用 來 隐藏存放在 行李 箱内 的物品。
欲使用货物防盗罩时，将把手向后拉并将 边缘插入插槽。
当不使用时，将货物防盗罩定位在载货区 下缘。(若有配备)
现代汽车构造 知识拓展：车辆智能灯光和夜视系统
图18-66 车辆夜视系统
【知识拓展】车辆智能灯光和夜视系统
一、车辆的智能灯光系统 射强度的，一旦会车完成，将会立即恢复 原有灯光角度位置和亮度。 有些车辆更是在远光未开启的情况下通 过前照雷达探测，如果探测到障碍物，如停 泊或慢速行驶在主路上的车辆或者行人时， 自动将远光打向无限远角度，提醒驾驶者注 意前方情况。
摄影机来识别红外线反射波，将识别后的数据 以图像的方式传送到仪表版中央屏幕上。主动 红外线照射的光线距离视天候为150公尺至210 公尺，且不发出热信号的物体也会被显示出来， 屏幕中的影像清晰。 驾车过程中不受恶劣的天气影响。如遇上 突发的意外状况，驾驶人就能有更多的时间来 反应，让夜间驾驶的安全性得到提升。
智能大灯系统可以根据来车距离自动 调节高度角和亮度。 除此之外，还有大灯 随动转向技术，这一技术是由方向盘下面 的转向柱中的角速度传感器的数据直接给 灯光控制电机或者辅助补偿灯一个信号， 使其按照驾驶者需要做的转向角度自动转 向或者向需要转向的一侧打亮补偿灯光， 从而减少视觉盲区，保证行车安全。
二、汽车夜视系统 汽车夜视系统在夜间可以将车灯照射范 围以外的潜在危险情况显示在风挡玻璃上，从 而开阔驾车人的视野，避免交通事故的发生。 夜视系统也可以帮助驾驶者在夜间会车出现眩 光时看清前方情况（图18-66）。 夜视系统是采用红外线原理，不同之处在 于是采用主动红外线照射的短红外（NIR）， 这套系统不依赖热源，而是透过安装在大灯组 内的红外线照射系统照射出肉眼看不见的光和
北京现代IX35车身电器之灯光系统13
2012 > G 2.0 DOHC > 车身电气系统
拆卸
1.分离蓄电池负极端子。
2.拧下后组合灯固定螺钉(2 个),分离连接器(A),拆卸外侧后组合灯(B)。
3.按逆时针方向转动套筒,拆卸尾灯/制动灯灯泡(A)和转向信号灯灯泡(B)。
4.拆卸后备箱门灯盖后,拧下螺母(A)。
5.分离连接器(A)后,拆卸尾灯(B)。
6.按逆时针方向转动套筒,拆卸倒车灯灯泡(A)和尾灯灯泡(B)。
7.如果在未拆下灯总成的情况下仅更换灯泡,拆卸行李箱内的尾灯盖后,更换倒车灯泡(A)和尾灯灯泡(B)。
安装
1.装配灯泡,安装后备箱门组合灯总成。
2.连接灯连接器,在后备箱门上安装灯盖。
3.装配灯泡,连接灯连接器,安装后组合灯总成。
长城汽车使用手册说明书
操作
介绍了钥匙、车门、车窗、座椅等车内装备的基本操作方法。
驾驶
介绍了车辆启动、换挡方法、仪表等驾驶相关内容。
视听系统
介绍了蓝牙电话、系统设置等视听系统相关内容。
安全性
介绍了车辆防盗系统、安全带等保护装置。
紧急情况
介绍了爆胎、蓄电池亏电等车辆故障的处理方法。
维护保养
介绍了车辆的日常检查以及定期维护保养的事项。
4
外观 A
B
C
DE
F
G
H
I
J
K
5
Ⓐ 货箱门把手 25 Ⓑ 高位制动灯 Ⓒ 车窗 28 Ⓓ 外后视镜 47 Ⓔ 前雨刮 54 Ⓕ 门锁 22
Ⓖ 倒车影像 93 Ⓗ 后组合灯 49 Ⓘ 充电口 33 Ⓙ 前组合灯 49 Ⓚ 侧转向灯 49
6
内饰
AB
C
D EF G
H
IJK
L MN
QO
7
Ⓐ 中控锁按钮 22 Ⓑ 灯光控制组合开关 49 Ⓒ 组合仪表 120 Ⓓ 雨刮控制组合开关 54 Ⓔ 中控面板开关总成 Ⓕ 换挡杆 87 Ⓖ 空调出风口 61 Ⓗ 车门内扣手 23
〉 谨慎驾驶：务必谨慎驾驶。随时注意路面 上其他驾驶员或行人的错误动向，以便及 时做出判断，防止意外事故的发生。
〉 专注驾驶：驾驶时务必全神贯注。任何分 散驾驶员注意力的事情，如调节控制按 钮、接打手机或阅读都可能引发碰撞事故 并导致您、车上的乘客以及其他人员严重 伤亡。
警告
禁止将儿童单独留在车内，也不要让儿童携 带或使用钥匙。 儿童可能会启动车辆或随意切换换挡杆挡 位。儿童玩耍车窗、天窗或车辆的其他设备 时也可能会伤害到他们自己。此外，车内温 度过高或过低，也可能会对儿童造成致命伤 害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2012 > G 2.0 DOHC > 车身电气系统
故障检修
症状可能原因措施
1个灯不亮(所有外部) 灯泡烧坏更换灯泡插座、导线或搭铁故障必要时维修
大灯不亮灯泡烧坏更换灯泡
点火开关保险丝(低：15A,高：20A)熔断检查是否短路并更换保险丝
大灯保险丝(15A)熔断检查是否短路并更换保险丝
大灯继电器故障检查继电器
照明开关故障检查开关
导线或搭铁故障必要时维修
尾灯和牌照灯不亮灯泡烧坏更换灯泡
尾灯保险丝(10A)熔断检查是否短路并更换保险丝
尾灯继电器故障检查继电器
照明开关故障检查开关
导线或搭铁故障必要时维修
制动灯不亮灯泡烧坏更换灯泡
制动灯保险丝(15A)熔断检查是否短路并更换保险丝
制动灯开关故障调整或更换开关
导线或搭铁故障必要时维修
制动灯不熄灭制动灯开关故障维修或更换开关
仪表盘照明灯不亮(尾灯亮) 变阻器故障检查变阻器导线或搭铁故障必要时维修
一侧转向信号灯不亮灯泡烧坏更换灯泡转向信号开关故障检查开关导线或搭铁故障必要时维修
转向信号灯不亮灯泡烧坏更换灯泡
转向信号灯保险丝(10A)熔断检查是否短路并更换保险丝
闪光器故障检查闪光器
转向信号开关故障检查开关
导线或搭铁故障必要时维修
危险警告灯不亮灯泡烧坏更换灯泡
危险警告灯保险丝(15A)熔断检查是否短路并更换保险丝
闪光器故障检查闪光器
危险警告开关故障检查开关
导线或搭铁故障必要时维修
闪光器频率过高或过低灯瓦数比标准大或小更换灯
闪光器故障检查闪光器
倒车灯不亮灯泡烧坏更换灯泡
倒车灯保险丝(10A)熔断检查是否短路并更换保险丝
倒车灯开关(M/T)故障检查开关
变速器档位开关(A/T)故障检查开关
导线或搭铁故障必要时维修
室内灯不亮灯泡烧坏更换灯泡
室内灯保险丝(10A)熔断检查是否短路并更换保险丝
室内灯开关故障检查开关
导线或搭铁故障必要时维修
前雾灯不亮灯泡烧坏更换灯泡
前雾灯保险丝(15A)熔断检查是否短路并更换保险丝
前雾灯继电器故障检查继电器
前雾灯开关故障检查开关
导线或搭铁故障必要时维修
后雾灯保险丝(15A)熔断检查是否短路并更换保险丝
后雾灯保险丝(15A)熔断检查是否短路并更换保险丝
后雾灯开关故障检查开关
后雾灯继电器故障检查继电器
导线或搭铁故障必要时维修
阅读灯不亮灯泡烧坏更换灯泡
室内灯保险丝(10A)熔断检查是否短路并更换保险丝
阅读灯开关故障检查开关
导线或搭铁故障必要时维修
行李箱灯不亮灯泡烧坏更换灯泡
室内灯保险丝(10A)熔断检查是否短路并更换保险丝
行李箱室灯开关故障检查开关
导线或搭铁故障必要时维修。
