钢与混凝土组合梁设计
钢-混凝土组合梁设计
腹板
Aw=286x8=2288
A=Aft+Afb+Aw=4208 Ybs=134.06;Yts=165.94 Is=55.68e4
借助Excell计算
弯矩 剪力 钢梁顶A 钢梁腹板上端B 钢梁中性轴处C 钢梁腹板下端D 钢梁底E
Байду номын сангаас
Is
ys
So
5.57E+07
-165.9 -159.9
4.3.1 EC4的桁架模型(***)
叠合面的剪力Vl 混凝土斜压杆的压力De 横向钢筋的拉力Ts
（1）混凝土开裂前：混凝土斜压杆破坏
（2）混凝土开裂后：裂缝间混凝土的咬合力 ，横向钢筋的销栓力，压型钢板的抗剪力
4.3.2 《钢-混凝土组合结构设计规程》DL/T5085-1999
1.9 设计实例
（1）施工阶段设计
（1.1） 荷载计算 钢梁截面：上翼缘120x6；下翼缘150x8；腹板286x8 厚90；宽3000 施工荷载1kN/m2
（1.2） 内力计算
跨度3.5m 支座截面弯矩
1/8ql2
支座反力
3/8ql
上翼缘
Aft=120x6=720
下翼缘
2.5.2 竖向抗剪连接承载力计算方法2：考虑混凝土翼板
2.6 设计实例：塑性理论设计
例7-1
（1）施工阶段按弹性理论
跨度为3.5m的两跨连续梁 已计算，满足要求
（2）使用阶段：塑性理论
跨度为7m的简支梁，不必考虑荷载路径
荷载计算 判断中性轴位置 截面承载力
（1）荷载计算
不必在计算混凝土翼板的抗剪贡献
截面应变分布？？？
2.4.1 部分抗剪连接承载力计算方法1：钢结构设计 规范
组合梁设计注意哪些问题
组合梁设计注意哪些问题一、引言组合梁是指由不同材料组成的梁，通常由钢材与混凝土组合而成。
相比传统的钢梁或混凝土梁，组合梁结合了两种材料的优点，具有更好的承载能力和抗震性能。
在进行组合梁设计时，需要考虑多种问题，以确保设计的安全性和可靠性。
二、组合梁设计问题1. 材料选择在组合梁的设计中，首先需要选择合适的材料，包括钢材和混凝土。
钢材具有良好的抗拉强度和刚性，而混凝土具有较好的抗压强度。
通过选择合适的材料，并根据梁的工作条件和要求，确定钢材和混凝土的用量比例，可以充分发挥两种材料的优点，提高组合梁的整体性能。
2. 断面选择在组合梁的设计过程中，合理选择断面形状是非常重要的。
对于大跨度或受力较大的梁，通常会选择混凝土底板上设置钢梁的T形截面或箱形截面。
这种形状能够充分利用钢材的高强度和刚性，提高梁的承载能力。
3. 梁端连接梁端连接是组合梁设计中需要特别注意的问题。
在设计过程中，需要考虑梁端与支座之间的传力和连接方式。
通常情况下，可以采用焊接、螺栓连接或混凝土埋筋等方式来实现梁端与支座之间的连接。
4. 荷载计算在组合梁设计中，荷载计算是必不可少的一步。
需要考虑到静荷载、动荷载和温度荷载等各种力的作用。
通过合理的荷载计算，可以确定组合梁的受力性能和应力分布，从而为其它设计步骤提供依据。
5. 抗震设计抗震设计是组合梁设计中非常重要的一环。
由于组合梁具有较好的刚性和承载能力，通常可以采用强柱弱梁的原则进行抗震设计。
在设计过程中，需要合理选择合适的抗震构造，增加结构的韧性和抗震性能。
6. 构造连接构造连接是组合梁设计中需要关注的问题之一。
在组合梁的连接节点处，需要考虑到构造的刚性和稳定性。
通常情况下，可以采用焊接、螺栓连接或者连接板等方式来实现构造的连接。
7. 设计验算最后，在组合梁设计完成后，需要进行设计验算，以确保设计的安全性。
设计验算包括强度验算、刚度验算和稳定性验算等内容。
通过验算，可以评估设计的合理性，并进行必要的修正和调整。
钢与砼组合梁计算
钢与砼组合梁计算钢与混凝土组合梁是一种常用于建筑和桥梁结构中的梁。
它由一块钢板和一块混凝土板组成，这种结构使得梁具有更好的承载能力和抗弯刚度。
以下是钢与混凝土组合梁计算的一般步骤。
1.确定梁的截面形状和尺寸。
根据设计要求和荷载条件，选择合适的梁截面形状，如矩形、T型或箱形梁，并确定梁的净高、有效宽度和厚度。
2.计算混凝土梁的自重。
根据混凝土的密度和梁的净高、有效宽度、厚度来计算混凝土的自重，并与设计荷载进行比较。
3.计算混凝土梁的弯矩承载力。
根据混凝土的弯矩-曲率曲线和挠度极限的要求，计算混凝土组合梁的弯矩承载力，并进行比较。
4.计算钢梁的弯矩承载力。
根据钢材的强度和弯矩-曲率曲线，计算钢梁的弯矩承载力，并进行比较。
5.计算混凝土梁与钢梁的相对刚度。
根据不同材料的弹性模量和惯性矩，计算混凝土梁与钢梁的相对刚度，并进行比较。
6.判断梁的工作状态。
根据设计荷载和比较结果，判断梁在不同工作状态下的安全性和可靠性。
上述步骤仅为一般计算步骤，具体计算过程可能会因设计要求和荷载条件的不同而有所变化。
同时，在计算过程中还需要考虑其他因素，如梁的支座条件、横向荷载效应、动力荷载、温度变形等。
需要注意的是，钢与混凝土组合梁的计算是一个较为复杂的工程问题，需要专业的知识和经验。
因此，在进行钢混凝土组合梁计算时，需要遵循相关的设计规范和标准，并交由专业人士进行计算和审查。
总结起来，钢与混凝土组合梁的计算过程涉及到多个步骤，其中包括梁的截面形状和尺寸的确定、混凝土梁和钢梁的弯矩承载力的计算、相对刚度的比较以及梁的工作状态的判断。
这些步骤需要考虑到设计要求和荷载条件的不同，并且需要遵循相关的设计规范和标准进行计算。
在进行钢与混凝土组合梁计算时，应该委托专业人士进行计算和审查，以确保梁的安全性和可靠性。

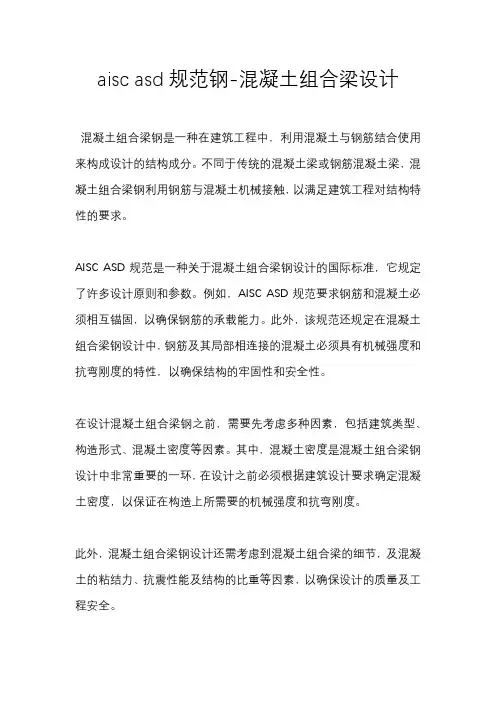

aisc asd规范钢-混凝土组合梁设计
aisc asd规范钢-混凝土组合梁设计
混凝土组合梁钢是一种在建筑工程中，利用混凝土与钢筋结合使用来构成设计的结构成分。
不同于传统的混凝土梁或钢筋混凝土梁，混凝土组合梁钢利用钢筋与混凝土机械接触，以满足建筑工程对结构特性的要求。
AISC ASD规范是一种关于混凝土组合梁钢设计的国际标准，它规定了许多设计原则和参数。
例如，AISC ASD规范要求钢筋和混凝土必须相互锚固，以确保钢筋的承载能力。
此外，该规范还规定在混凝土组合梁钢设计中，钢筋及其局部相连接的混凝土必须具有机械强度和抗弯刚度的特性，以确保结构的牢固性和安全性。
在设计混凝土组合梁钢之前，需要先考虑多种因素，包括建筑类型、构造形式、混凝土密度等因素。
其中，混凝土密度是混凝土组合梁钢设计中非常重要的一环，在设计之前必须根据建筑设计要求确定混凝土密度，以保证在构造上所需要的机械强度和抗弯刚度。
此外，混凝土组合梁钢设计还需考虑到混凝土组合梁的细节，及混凝土的粘结力、抗震性能及结构的比重等因素，以确保设计的质量及工程安全。
最后，混凝土组合梁钢设计中还需要考虑到经济性、可行性及结构舒适性等因素，以综合考虑设计的可行性与质量，以确保结构的可靠性和耐久性。
总的来说，AISC ASD规范为我们提供了一个设计混凝土组合梁钢的标准，为建筑工程中混凝土组合梁钢的设计提供了严格的标准。
在设计混凝土组合梁钢时，必须严格执行AISC ASD规范，综合考虑经济性、可行性及结构舒适性等因素，以确保结构的可靠性和耐久性。
钢-混凝土组合梁中的抗剪连接件设计
钢-混凝土组合梁中的抗剪连接件摘要本文简单介绍了钢—混凝土组合梁结构组合作用的机理，列举了抗剪连接件的分类，介绍了抗剪连接的试验方法和破坏形态以及一般的构造要求，着重介绍了栓钉连接的特点，受力分析并列举了诸多国家规范中规定的栓钉承载力计算和设计方法，并介绍其构造要求，最后简单介绍两种较为新型的抗剪连接件。
关键字：钢—混凝土组合梁；抗剪连接件；栓钉；抗剪承载力1．绪论钢—混凝土组合结构是指由钢和混凝土两种材料组成，在荷载作用下具有整体作用，在钢结构和混凝土结构基础上发展起来的一种新型结构。
其与木结构、砌体结构、钢筋混凝土结构和钢结构并列，已经扩展成为第五大结构（组合结构）。
它是通过连接件把钢梁和混凝土板连接成整体而共同工作的构件：在荷载作用下，混凝土板受压而钢梁受拉。
它充分发挥钢材和混凝土二种材料的优点：同混凝土结构相比，可以减轻自重，减小构件截面尺寸，减轻地震作用；同钢结构相比，可以减少用钢量，降低结构造价，增加结构的稳定性，增强结构的防火性和耐久性。
故因其兼有钢结构施工速度快和混凝土结构刚度大、造价低的优点，虽然在我国发展起步较晚，但近几年来取得了不少成就，在多层工业厂房、高层建筑、桥梁结构等方面都已经得到了较好的应用，取得了良好的经济效益和社会效益。
钢—混凝土组合构件目前的主要形式有：钢—混凝土组合梁、型钢混凝土组合结构、钢管混凝土组合结构、外包钢混凝土结构及压型钢板混凝土组合楼板等。
当然，随着建筑材料、设计理论和设计方法的不断发展，也出现了钢-混凝土组合框架结构、框架-核心筒混合结构等一系列新型的结构形式。
然而，在组合结构中抗剪连接是一个重要特征，抗剪连接件是将钢梁与混凝土板组合在一起共同工作的关键部件。
故本文将在钢—混凝土组合梁中的抗剪连接方面进行一些探讨。
2．钢-混凝土组合梁中的抗剪连接2.1 组合结构的组合作用组合结构的优越性在于结合了混凝土和钢材两种材料的的良好性能，充分利用材料和截面特性。
钢-混凝土组合结构设计理论及应用
钢-混凝土组合结构设计理论及应用摘要：本文对钢—混凝土组合结构及其设计基本要求进行阐述,从理论层面具体分析了钢-混凝土组合结构设计中特别需要注重的问题，并以某工程为例从节点设计角度探讨了钢-混凝土组合结构设计的应用。
关键词：钢-混凝土组合结构；设计；应用；节点设计Abstract: in this paper, the steel - concrete composite structure and elaborates the design basic requirements, specific analysis from theoretical aspects in the design of the steel - concrete composite structure special need to pay attention to the problem, taking a project as an example from the node design Angle discusses the application of steel - concrete composite structure design.Keywords: steel - concrete composite structure; Design; Applications; Node design一、钢-混凝土组合结构及其设计的基本要求 由两种或两种以上性质不同的材料组合成整体，共同受力、协调变形的结构，称其为组合结构。
钢-混凝土组合结构是在钢结构和钢筋混凝土结构基础上发展起来的一种新型结构，是专指型钢或用钢板焊接成的钢骨架，与混凝土形成一体的结构，是继传统的木结构、砌体结构、钢结构和钢筋混凝土结构之后的第5大结构体系。
这种组合结构体系，主要有压型钢板组合板、组合梁、型钢混凝土、钢管混凝土和外包钢混凝土等5种类型。
40米钢—混凝土组合钢箱梁设计说明
40米钢—混凝土组合钢箱梁设计说明近年来匝道及主线跨越被交路时，采用钢—混凝土组合梁，能加快施工速度，减少施工对运营高速公路交通的影响。
1.主体设计(1)节段划分40m钢箱梁沿纵桥向共划分为3个节段，节段长度分别为13.97m、12m及13.97m，最大节段运输重量约为23.6t。
节段间预留10m间隙，钢结构加工制造单位根据焊接工艺需求可对预留间隙进行适当调整。
钢梁节段在工地上采用高强螺栓连接成吊装梁片。
(2)钢主梁综合桥梁的运输，控制钢主梁运输宽度3.5m，运输长度不超过16m，单片钢箱梁箱高1820mm，箱宽2000mm，外悬臂宽度1000mm。
钢箱梁底板水平，腹板竖直，顶板横坡2%，箱内实腹式横隔板标准间距5.0m，与梁片间主横梁(M 类)对应。
为增加钢箱梁顶板的局部屈曲稳定，在箱内两道横隔板间设置1道加强横肋，加强横肋标准间距5.0m。
箱梁底板设置3道纵向加劲肋，腹板间设置1道纵向加劲肋，箱梁顶板上缘设置开孔板作为加劲肋，同时作为组合桥面板的剪力键。
钢箱梁腹板厚度均为12mm：中间节段顶板厚度20mm，底板厚度32mm；两边节段顶板厚度12/18mm，底板厚度16/28mm：顶底板厚度根据受力进行节段调整，顶底板厚度节段变化采用箱外对齐的方式。
横隔板：采用实腹式隔板构造，中横隔板厚度12mm，端横隔板厚度16mm ，为检修方面横隔板设置人孔，端横隔板设置人孔密封盖板。
加强横肋：采用上下T型隔板+腹板板式构造，板厚均为10mm。
(3)钢横梁根据桥面板的支承受力计算，双钢箱间采用密布横梁支承体系，标准横梁间距2.5m：横梁分主、次横梁两种类型，主次横梁交替设置。
主横梁(M类)与箱室横隔板对应布置，次横梁(S类)与箱室内的加强横肋对应布置。
横梁理论跨径6.6m(两箱室内腹板间距)，制造长度5.6m。
主、次横梁均为工字钢构造，主横梁高度1400mm，次横梁高度350mm。
上下翼缘宽度均为250mm，除端横梁外，横梁翼缘厚度均为12mm，腹板厚度10mm。
钢钢筋混凝土组合梁设计规范
钢钢筋混凝土组合梁设计规范随着社会的发展和建筑结构的不断创新，钢筋混凝土组合梁越来越受到人们的关注和使用。
为确保钢筋混凝土组合梁的安全性和实用性，国家对其设计规范也日益完善。
一、钢筋混凝土组合梁的基本概念钢筋混凝土组合梁由钢梁和混凝土组成，具有两种材料的优点，能够承受大的荷载和获得较好的刚度、韧性和耐久性。
其中，钢梁负责承载荷载并传递给混凝土梁，混凝土梁则负责接受荷载并向支座传递。
二、钢筋混凝土组合梁的设计规范目前，国内设计规范对钢筋混凝土组合梁的设计和使用有具体的规定。
其中，应注意以下几个方面。
（一）强度控制在设计过程中，应当注意强度控制，确保混凝土的强度不低于设计要求值，钢材的强度也要够用。
此外，还应对剪力加强区域和梁的塑性裂缝控制进行规范。
（二）钢材的选用钢材的选用应按照规范的要求进行。
其中，钢板应当符合规定的标准厚度和屈服强度。
钢板焊接时，还需要对焊接翼板和焊缝进行规范。
（三）混凝土的选用混凝土的选用应该根据混凝土的等级和配合比进行。
同时，混凝土的抗裂性能也要符合规范的要求，以避免在使用过程中出现裂缝。
（四）常见问题在设计过程中，还需要考虑梁的变形、平整度和开裂宽度等问题，避免在使用过程中出现巨大的变形或开裂。
三、钢筋混凝土组合梁的优点相比较传统的混凝土梁和钢梁，在结构的设计和使用过程中，钢筋混凝土组合梁具有以下优点。
（一）承载能力钢梁具有较高的强度和刚度，能够承受大荷载，混凝土梁能够发挥其压缩强度，能够承受复杂的荷载。
因此，钢筋混凝土组合梁能够在一些跨度较大的场所中发挥重要的作用。
（二）耐久性能钢筋混凝土组合梁具有优异的耐久性能，不仅可以满足长时间的使用，同时还能够抵御腐蚀、耐火、抗震等重要的问题。
（三）施工方便性相比较传统的梁，钢筋混凝土组合梁施工方便，可进行预制化生产，拼装在现场，从而缩短了工期，提高了施工效率。
四、钢筋混凝土组合梁的应用随着国家经济和社会的发展，钢筋混凝土组合梁已经广泛应用于各个领域。
钢-混凝土组合结构的设计与应用
钢-混凝土组合结构的设计与应用钢-混凝土组合结构因其结合了钢材和混凝土两种材料的优点，在现代建筑工程中得到了广泛应用。
钢材具有高强度、轻质和良好的抗拉性能，而混凝土具有良好的抗压性能和耐久性。
钢-混凝土组合结构通过将钢材和混凝土合理结合，提高结构的整体性能和经济性。
本文将探讨钢-混凝土组合结构的设计原则、应用方法及其在实际工程中的应用。
首先，钢-混凝土组合结构的设计需要综合考虑钢材和混凝土的材料特性和受力特点。
常见的组合结构形式包括组合梁、组合柱和组合楼板等。
组合梁通过在钢梁上浇筑混凝土板，形成整体受力构件，提高结构的抗弯和抗剪能力；组合柱通过在钢管或型钢内浇筑混凝土，增强柱的承载能力和稳定性；组合楼板通过在钢梁和混凝土板之间设置剪力连接件，实现钢材和混凝土的共同受力，提高楼板的整体刚度和承载能力。
在组合结构的设计中，剪力连接件是确保钢材和混凝土共同受力的关键。
剪力连接件通过提供剪力传递路径，保证钢材和混凝土之间的协调变形和受力。
例如，常用的剪力连接件包括剪力钉、剪力键和栓钉等，这些连接件通过焊接或螺栓连接在钢梁和混凝土之间，提供可靠的剪力传递和受力性能。
在施工过程中，钢-混凝土组合结构的质量控制是确保结构性能和安全性的关键。
钢材和混凝土的施工质量直接关系到组合结构的整体性能和耐久性。
例如，钢材的制造和安装需要严格控制，以确保钢构件的尺寸精度和连接质量。
钢梁和钢柱的焊接和螺栓连接必须符合设计要求，确保接头的强度和稳定性。
混凝土的浇筑和养护质量对组合结构的性能也有重要影响。
通过采用高性能混凝土和科学的养护措施，可以提高混凝土的强度和耐久性，确保组合结构的长期稳定和安全。
在实际应用中，钢-混凝土组合结构已经在多个工程项目中取得了显著成效。
例如，上海的东方明珠广播电视塔通过采用钢-混凝土组合柱和组合梁结构，实现了建筑物的高强度和高稳定性，成为现代建筑工程的杰出代表；英国的伦敦塔桥通过采用组合梁和组合楼板结构，提高了桥梁的承载能力和耐久性，确保了桥梁的安全性和使用寿命。
组合结构设计原理 第2版 第6章 钢-混凝土组合梁
第六章 钢-混凝土组合梁
主讲人
目录
content
6.1 钢－混凝土组合梁的概念和特点 6.2 组合梁的构造要求 6.3 组合梁的设计方法 6.4 简支组合梁的弹性设计方法 6.5 简支组合梁的塑性设计方法 6.6 组合梁的纵向抗剪计算 6.7 组合梁抗剪连接件的计算 66.8 组合梁的变形计算 6.9 连续组合梁设计方法 本章小结
由混凝土板和钢梁组成的楼盖中，如果在两者交界面处没有连接构造措施，在弯矩作用下，混凝土板截面和 钢梁截面的弯曲变形相互独立，各自有其中和轴。如果忽略交界面处的摩擦力，两者之间必定发生相对水平滑移 错动，因此其受弯承载力为混凝土板受弯承载力和钢梁受弯承载力之和，这种梁称为非组合梁（图6-1）。
（a）交界面的滑移错动
（a）交界面的滑移错动
（b）交界面应力
应变
弹性应力 塑性应力
（c）截面应力、应变分布示意图
图6-2 组合梁受力情况及截面应力、应变分布示意图
剪应力
当钢梁与混凝土板间设置的抗剪连接件数量较少，受剪承载力不足时，梁在弯矩作用下的受力状态介于非组 合梁和组合梁之间，混凝土翼板和钢梁上翼缘交界面处产生一定的相互滑移，这种梁称为部分抗剪连接组合梁。 相应设置了足够数量抗剪连接件的组合梁也称为完全抗剪连接组合梁。部分抗剪连接组合梁的受弯承载力和刚度 介于非组合梁和完全抗剪连接组合梁之间。一般用于跨度不超过20m，以承受静力荷载为主、且没有太大集中荷 载的等截面组合梁。在满足设计要求的情况下，采用部分抗剪连接也可以获得较好的经济效益。
6.1 钢－混凝土组合梁的概念和特点
6.1.1 钢－混凝土组合梁的概念
组合梁有两类：一种是将钢筋混凝土板锚固在钢梁上形成的组合梁（Composite Beam）；另一种是将型钢 或焊接钢骨架埋入钢筋混凝土梁而形成的组合梁，又称为型钢混凝土梁（Steel Reinforced Concrete Beam，或 Concrete Encased Steel Beam）。本章介绍的组合梁是指第一种钢－混凝土组合梁。
钢-混凝土组合结构设计规程
钢-混凝土组合结构设计规程
6、多层和高层框架结构在风荷载作用下的顶点水平位移和层间相对位移的限值要求， 应符合GBJ17-88的有关规定。 在地震作用下，结构的抗震变形验算，应按GBJ11-89和GB50260-1996的有关规定 进行。 7、对框（排）架结构进行作用效应分析时，可按下式计算柱的抗侧移刚度。 B = γEscm Isco Isco = （0.66+0.94as)Isc 式中： Isco ——柱截面有效惯性矩； Isc ——柱截面惯性矩； γ ——柱刚度折减系数，当为单肢柱时， γ=1，当为格构式柱 时， γ值分别按6.4.8或6.4.9的规定计算。 8、当斜腹杆格构式柱用于框（排）架柱时，其刚度折减系数可按下式计算： γ= (6.4.7-1) (6.4.7-2)
（五）、节点和连接 • 6.5.1 钢管混凝土结构节点和连接的设计，应满足强度、刚度、稳定性和抗 震的要求，保证力的传递，使钢管和管中混凝土能共同工作，并便于制作、 安装和管中混凝土的浇灌施工。 6.5.2 框架结构的梁柱刚性节点，宜采用加强环节点形式。构造要求如下： 1 当横梁为工字形截面钢梁时，节点构造形式见图6.5.2-1。 2 当横梁为钢筋混凝土梁时，节点形式见图6.5.2-2和图6.5.2-3。 加强环板应能承受梁端弯矩及轴向力引起的拉力，钢牛腿(或腹板)应能承受 梁端剪力。加强环板应与梁端预埋钢板或梁内主筋直接焊接。 3 格构式柱的刚性节点，应采用可靠措施保证节点的整体刚度。双肢柱节 点处，应在两侧加焊贴板封闭。如柱肢相距较大或梁较高时，宜设中间加劲 肋，见图6.5. 2-4。 6.5.3 排架结构的梁柱铰接节点，应能可靠传递剪力和轴向力。 铰接节点可采用明牛腿形式(见图6.5.3-1)，或节点板形式(见图6.5.3-2)。 明牛腿节点可用于排架梁柱连接，板式节点可用于柱间支撑连接。 节点计算同钢结构，并应满足6.5.7的规定。
钢与混凝土组合梁
(2)抗剪连接件必须具有一定的柔性，即理想的塑性 状态，此外，混凝土强度等级不能高于C40，栓钉 工作时全截面进入塑性状态； （3）钢梁与混凝土翼板间产生相对滑移，以致在截 面的应变图中混凝土翼板与钢梁有各自的中和轴。 2.计算公式 部分抗剪连接组合梁在正弯矩区段的抗弯强度计 算应符合：
x nr N /(be fc )
钢与混凝土组合梁
一、组合结构的特点 二、一般规定 三、组合梁设计 四、抗剪连接件计算 五、挠度计算 六、构造要求
一、组合结构的特点
在结构钢材上、四周或内部浇灌混凝土，使混凝 土与钢结构形成整体而共同受力，称为钢—混凝土组 合结构。组合结构具有承载能力高，刚度较大，稳定 性、抗疲劳和抗震性能较好，综合经济效益好等优点 。 国内外常用的组合结构有：压型钢板－混凝土组 合楼板、钢－混凝土组合梁、型钢混凝土结构、圆形 或方形钢管混凝土结构和外包钢筋混凝土结构等。
I0 I
I cf
E
六、构造要求 （一）尺寸和配筋 组合梁截面高度不宜超过钢梁截面高度的2.5 倍；混凝土板托高度不宜超过翼板厚度的1.5倍； 板托的顶面宽度不宜小于钢梁上翼缘宽度与1.5倍 高度之和。
（二）抗剪连接件 1.栓钉连接件钉头下表面或槽钢连接件上翼缘下表面 高出翼板底部钢筋顶面不宜小于30mm。 2.连接件沿梁跨度方向的最大间距不应大于混凝土翼
1.受正弯矩的组合梁截面； 2. Ast f st 0.15 Af 的受负弯矩的组合梁截面。
四、抗剪连接件计算
（一）一般计算 一个抗剪连接件的承载力设计值由下式确定： 1.圆柱头焊钉（栓钉）连接件：
N 0.43 As Ec fc 0.7 As f
c v
2.槽钢连接件：
钢 混凝土组合梁设计原理
钢混凝土组合梁设计原理
钢混凝土组合梁设计原理是将钢材和混凝土材料结合起来，充分发挥各自的优势，共同承担梁的荷载。
其设计原理可分为以下几个方面：
1. 强度计算原理：在组合梁的设计中，通过分别计算钢材和混凝土材料的强度，根据双材料的受力情况来确定梁的截面尺寸和混凝土与钢材的配筋。
2. 受力机理：钢材主要承担梁的拉应力，而混凝土主要承担梁的压应力，两者在受力过程中形成合力，共同抵抗外部荷载。
3. 配筋原则：混凝土与钢材配筋需要根据构件所承受的荷载和受力状况合理确定。
通常混凝土梁主要采用正截面配筋，而钢材则采用箍筋和纵向钢筋。
4. 构造设计原则：钢混凝土组合梁的构造设计需要考虑到两种材料之间的协同工作情况，确保钢材与混凝土之间的连接紧密可靠，以充分发挥组合梁的受力性能。
5. 经济性原则：在钢混凝土组合梁的设计中，需要充分考虑材料的成本和工程整体造价，以及梁的性能要求，达到最经济合理的设计。
通过以上设计原理的综合考虑，可以实现钢混凝土组合梁的设计，使其具有较好的强度和刚度，满足工程的使用要求。
钢-混凝土组合梁设计原理
钢-混凝土组合梁设计原理钢-混凝土组合梁是一种制作工艺复杂的结构形式，它将钢材和混凝土材料组合在一起，充分发挥了钢材和混凝土的优势，以实现更高的强度和刚度。
其设计原理主要包括以下几个方面。
1. 功用组合：钢-混凝土组合梁的设计目标是使钢材和混凝土共同发挥作用，使其相互补充。
其中，钢材主要承担拉应力和剪应力，而混凝土主要承担压应力。
通过合理的设计和构造，双材料的作用协调一致，达到最佳的力学性能。
2. 强度设计：在设计钢-混凝土组合梁时，一般会根据要求确定梁的强度等级和承载力指标。
通过结构力学的计算和分析，确定梁的截面尺寸，并进行判断是否满足强度要求。
钢材和混凝土的配筋设计也是设计的重要内容之一，以保证梁的承载能力和安全性。
3. 刚度设计：钢-混凝土组合梁的刚度设计主要考虑梁在使用过程中的挠度和变形问题。
通过合理选择梁的截面形状和尺寸，以及增加适量的钢材配筋，可以有效提高梁的刚度和扭转刚度，减小变形和挠度。
4. 断面设计：钢-混凝土组合梁的横截面形状和尺寸设计直接影响梁的承载力和刚度。
常见的断面形式有T型梁、I型梁和箱形梁等。
在选择断面形式时，应根据结构要求和构造条件，考虑梁的受力特点，合理确定梁的高度、宽度和配筋方式。
5. 界面连接：钢-混凝土组合梁的界面连接是保证梁的协同工作的关键。
常见的连接方式有焊接、螺栓连接和粘结连接等。
在界面连接设计中，应考虑接触面的刚度和强度要求，以及连接后的受力状态，确保连接处不会出现失效或破坏。
总之，钢-混凝土组合梁的设计原理是在满足结构强度和刚度要求的前提下，通过合理地组合钢材和混凝土材料，使其协同工作，发挥各自的优势。
这种组合方式可以有效提高梁的承载能力、刚度和变形控制能力，使结构更加安全可靠。
钢-混凝土组合梁计算原理及截面设计
钢-混凝土组合梁计算原理及截面设计钢-混凝土组合梁计算原理及截面设计钢-混凝土组合梁是在钢结构和混凝土结构基础上发展起来的一种新型结构型式。
它主要通过在钢梁和混凝土翼缘板之间设置剪力连接件（栓钉、槽钢、弯筋等），抵抗两者在交界面处的掀起及相对滑移，使之成为一个整体而共同工作。
钢－混凝土组合梁同钢筋混凝土梁相比，可以减轻结构自重，减小地震作用，减小截面尺寸，增加有效使用空间，节省支模工序和模板，缩短施工周期，增加梁的延性等。
同钢梁相比，可以减小用钢量，增大刚度，增加稳定性和整体性，增强结构抗火性和耐久性等。
近年来，钢－混凝土组合梁在我国城市立交桥梁及建筑结构中已得到了越来越广泛的应用，并且正朝着大跨方向发展。
钢－混凝土组合梁在我国的应用实践表明，它兼有钢结构和混凝土结构的优点，具有显著的技术经济效益和社会效益，适合我国基本建设的国情，是未来结构体系的主要发展方向之一。
计算原理在钢－混凝土组合梁弹性分析中，采用以下假定：1、钢材与混凝土均为理想的弹性体。
2、钢筋混凝土翼缘板与钢梁之间有可靠的连接交互作用，相对滑移很小，可以忽略不计。
3、平截面假定依然成立。
4、不考虑混凝土翼缘板中的钢筋（该假设只在正弯矩承载力计算时成立，负弯矩承载力计算式需考虑钢筋作用[1]）。
钢－混凝土组合梁弹性分析采用换算截面法。
(a)表示换算前截面，(b)表示换算后截面。
换算截面法的基本原理是：混凝土翼缘板按照总力不变及应变相同条件，换算成弹性模量为Es、应力为бs的与钢等价的换算截面面积。
具体计算时，为了混凝土截面重心高度换算前后保持不变，换算时混凝土翼缘板厚度不变而仅将翼缘板有效翼缘宽度be除以α E（钢材弹性模量与混凝土弹性模量的比值。
求得等价的钢梁截面后，可以按照材料力学的方法来计算截面的抗弯承载力。
设换算后截面的惯性矩为 I换算，换算截面形心轴距离钢梁底部为y 换算，组合梁总高为y换算作用在截面上的弯矩为M，而组合梁挠度的计算，则按照换算截面惯性矩计算组合梁截面刚度后，再由结构力学的方法计算梁的挠度。
《钢与混凝土组合梁》课件
研究将组合梁应用于轨道交通中，提高轨道结构的耐久性和稳定性。
轨道交通
03
循环经济
建立循环经济的生产模式，实现资源的有效利用和废弃物的减量化、资源化。
01
环保材料的应用
优先选择可再生、可回收的环保材料，降低生产过程中的环境污染。
02
节能减排技术
推广应用节能减排技术，降低组合梁生产过程中的能耗和排放。
混凝土的抗压性能
钢和混凝土通过组合，可以充分发挥各自的优点，提高梁的整体承载能力和稳定性。
组合效应
根据梁的跨度、荷载等条件，选择合适的截面形式和尺寸，以实现最佳的承载能力和稳定性。
优化截面
在设计中应考虑环境因素对组合梁的影响，如温度变化、腐蚀等。
考虑环境因素
组合梁的施工应满足相关规范和要求，确保施工质量。
环境适应性测试的结果可用于评估组合梁在不同环境下的耐久性和适应性，为工程应用提供依据。
CHAPTER
钢与混凝土组合梁的应用实例
06
钢与混凝土组合梁在桥梁工程中应用广泛，如高速公路、铁路和城市交通中的高架桥、立交桥等。
钢与混凝土组合梁具有较高的承载力和稳定性，能够满足桥梁跨度大、荷载重的要求。
钢与混凝土组合梁的施工周期短，对环境影响小，具有较好的经济效益和社会效益。
对钢梁进行防腐处理，以提高其耐久性。
连接件制造
使用合适的材料和工艺，制造出符合设计要求的连接件。
连接件设计
根据组合梁的结构特点和设计要求，设计合理的连接件。
连接件安装
将连接件安装在钢梁和混凝土之间，确保组合梁的结构稳定性和承载能力。
CHAPTER
钢与混凝土组合梁的性能测试与评估
05
测试方法通常采用循环加载试验，对试件施加一定幅值的荷载，循环一定次数后观察其损伤和疲劳寿命。
钢混组合梁设计说明
工超声波探伤方法和探伤结果分级》（GB11345）的规定，焊缝射线探伤应符合《金属熔化焊焊接接头射线照相》（GB/T3323）的规定，磁粉探伤应符合《无损检测焊缝磁粉检测》（JB/T 6061）的规定。
（3）当采用射线、超声波、磁粉等多种方法检验的焊缝，必须达到各自的质量要求，该焊缝方可认为合格。
（4）进行局部超声波探伤的焊缝，当发现裂缝或较多其他缺陷时，应扩大该条焊缝探伤范围，必要时延至全长。
进行射线探伤或磁粉探伤的焊缝，当发现超标缺陷时应加倍检验。
（5）焊接材料除进厂时必须有生产厂家的出厂质量证明外，并应按现行有关标准进行复验，做好复验检查记录。
八、施工要点有关桥梁的施工工艺、材料要求及质量标准，除按《公路桥涵施工技术规范》（JTG/TF50-2011）、《钢结构工程施工规范》（GB50755-2012）有关条文办理外，还应特别注意以下事项：1、钢梁制作（1）钢—混凝土组合结构桥梁钢梁承担单位应根据设计文件的技术要求、《公路桥涵施工技术规范》、《铁路钢桥制造规范》、《钢结构工程施工规范》、《钢结构工程施工及验收规范》及其它相关国家标准，编制详细的钢梁制造工艺方案。
为确保钢梁制造加工的质量，制造工艺方案必须通过专家评审后方可执行。
（2）承担单位应根据接头形式编制焊接工艺评定试验，并编制详细的焊接工艺评定报告，确定合适的焊接坡口尺寸、合理的焊接工艺和焊接参数，选择有效的措施控制焊接变形和降低焊接残余应力。
焊接工艺评定试验也必须通过专家评审后方可执行。
（3）钢梁可在变截面位置分段，在工厂制造，预拼检验合格后，分节段运抵桥位或工地钢梁存放场。
钢梁分段时，顶底板与腹板拼接焊缝错开距离必须满足规范要求，且分段接头不应布置在应力最大位置。
（4）钢材应按同一厂家、同一材质、同一板厚、同一出厂状态，每10 个炉（批）号抽检1 组试件，且应抽取每种板厚的10%（至少1 块）进行超声波探伤，检验不合格的钢材不得使用。
钢-混凝土组合桥梁设计规范
4.1.5.5.d）：
a = a2 + 2H + 2b′ = a1 + 2b′ 以上各式中：
(4.1.5.5-6)
的尺寸；
a2、b2 ——垂直于板跨及顺板跨方向车轮着地尺寸； a1、b1 ——垂直于板跨及顺板跨方向车轮通过铺装层后分布于板顶
H——铺装层厚度；
t——板的厚度；
L——板的计算跨径，一般为两支承中心间的距离；但计算弯矩时，
(4.1.5.5-3)
a = a2 + 2H + t = a1 + t
(4.1.5.5-4)
对于弹性支承的行车宽度，支承处车轮分布宽 a 不小于 L/3。
3)车轮在板的支承附近距支撑 χ 时（见图 4.1.5.5.C）：
a = a1 + t + 2χ 但不大于跨中的分布宽度
(4.1.5.5-5)
4) 悬 臂 板 上 的 集 中 荷 载 在 垂 直 于 板 跨 方 向 的 分 布 宽 度 ， 按 下 式 计 算 （ 见 图
置的连接器，必须具有足够的强度和耐久性。要确保结合面以上的“混凝土桥 面板的抗渗、防裂、抗冲击能力；要确保结合部位的密封性能和耐久性能。 6 钢结构构件中不应有未焊合或未栓合的接触部分，应尽量避免采用易于积水的 闭口截面，并于凹槽、坑槽处设置有效的排水孔。 7 钢结构采用的焊条、螺栓、节点板等构件连接材料的耐久性能，不应低于构件 主体材料的耐久性能。 8 采用型钢组合杆件，其型钢间的空隙宽度应满足防护层施工和维修的要求。 9 简支组合桥梁的静活载挠度，宜不小于 1/900。 10 桥梁钢结构的板材尺寸：不应小于 10 ㎜，也不宜大于 32 ㎜。 11 钢箱梁壁板在跨中应设置通气孔。 12 钢结构钢材表面的除锈等级应符合现行国家标准《工业建筑防腐蚀设计规范》 GB50046 和《涂装前钢材表面锈蚀和除锈等级》GB8923 的规定。在设计文件中 应注明所要求的钢材除锈等级和涂料（或镀层）及涂（镀）层厚度。
钢与混凝土组合梁的设计步骤解析
钢与混凝土组合梁的设计步骤解析摘要：本文介绍了钢与混凝土组合梁的特点，对钢与混凝土组合梁的主要设计思路及计算方法进行了简要的概述，就设计中的一些概念和步骤进行解析，供大家参考。
关键词：钢与混凝土组合梁；翼板；板托；抗剪连接件一、概述钢与混凝土组合梁是由钢梁和钢梁所支承的钢筋混凝土板通过连接件使钢梁和钢筋混凝土板结合成为整体而共同工作的一种结构形式。
组合梁充分利用了钢材和混凝土两种材料和结构特性，充分发挥了钢材的抗拉性能和混凝土抗压性能。
钢材的抗拉性能好，把钢材布置在构件的受拉区、混凝土的抗压性能好而抗拉性能差，故把混凝土布置在构件的受压区，相互祢补了彼此的弱点，充分发挥了彼此的长处，从而达到节约材料的目的。
同材料单一结构相比，组合梁具有承载力高，结构刚度大，节约钢材（可达15%~25%），降低造价，降低楼盖结构高度（可降低20%~30%），增强了钢梁的整体稳定性，防水性能好，抗震性能强，便于铺设管线等特点，组合梁的截面高度比混凝土梁小，组合梁的截面高度仅为（1/16~1/20）L（视载荷、跨度、梁间距而定）；因而能增大室内的净空高度，增大使用空间，由于采用钢梁，减少了部分模板工作量，施工简单方便，不需复杂的施工工艺，具有较为显著的技术经济效果。
组合梁与非组合梁相比，其缺点在于：1.由于钢梁顶面焊有抗剪连接件，在施工中行走不便；2.耐火等级差，对耐火要求高的钢梁，需要对其涂刷耐火涂料，增加了项目造价。
二、组合梁的设计厂房内各种平台跨度不大时，设计中往往采用钢筋混凝土结构，一般也能满足使用要求，但工艺和使用往往要求有较大的跨度和柱距，这时采用钢筋混凝土结构往往不能满足使用要求；采用钢梁与混凝土板组合楼盖，在钢梁的翼缘上，每隔一定距离便焊有圆柱头焊钉连接件或短槽钢连接件，通过连接件使钢梁与混凝土板联结成为整体而共同工作，其全部荷载由组合梁的整个截面承受，这种结构应称为钢与混凝土组合梁结构。
由于钢梁与混凝土板共同工作，故钢梁截面较小，挠度小，刚度大，降低楼盖结构高度，经济性较好。
