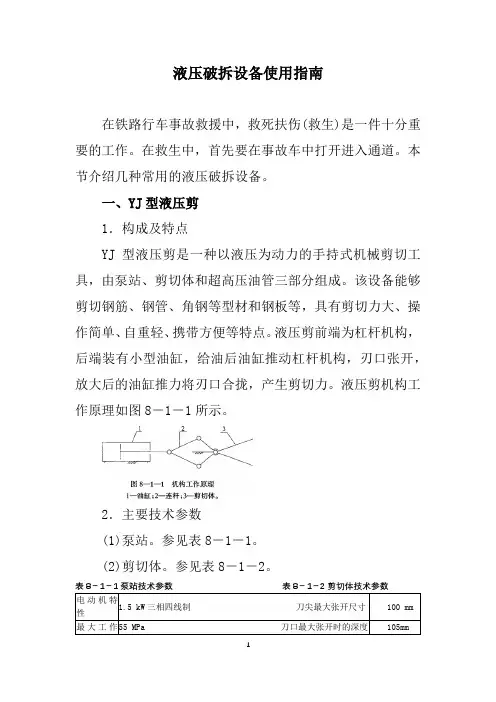

液压破拆设备使用指南

液压破拆设备使用指南

在铁路行车事故救援中，救死扶伤(救生)是一件十分重要的工作。在救生中，首先要在事故车中打开进入通道。本节介绍几种常用的液压破拆设备。

一、YJ型液压剪

1．构成及特点

YJ型液压剪是一种以液压为动力的手持式机械剪切工具，由泵站、剪切体和超高压油管三部分组成。该设备能够剪切钢筋、钢管、角钢等型材和钢板等，具有剪切力大、操作简单、自重轻、携带方便等特点。液压剪前端为杠杆机构，后端装有小型油缸，给油后油缸推动杠杆机构，刃口张开，放大后的油缸推力将刃口合拢，产生剪切力。液压剪机构工作原理如图8－1－1所示。

2．主要技术参数

(1)泵站。参见表8－1－1。

(2)剪切体。参见表8－1－2。

表8－1－1泵站技术参数表8－1－2剪切体技术参数

(3)油管及接头。参见表8—1—3。

表8－1－3油管及接头技术参数

(4)最大剪切能力(在额定工作压强下)为：①小圆弧剪口：φ24 mm A3圆钢、φ19 mm 45号圆钢或相当截面的方钢、管材、电缆等；②大圆弧剪口：φ50 mm A3钢管(壁厚3 mm)、L4×4 A3角钢；③两种剪口：厚度4 mm的A3板材。

YJ型液压剪在铁路行车事故救援中，用于剪切车体钢结构，打通救援通道，排除救援障碍，尤其适用于禁火区和遇险人员的救生及抢险等作业。此外，还可用于汽车、航空、消防等救生抢险作业及一般工业生产中。

3．使用方法

本剪切器的液压工作原理如图8—1—2所示。使用方法如下：

说明：后面涉及的液压扩张器的使用方法与下述的液压剪切器的使用方法基本相同，此部分内容亦同样适用于液压扩张器。

(1)对剪切器(或扩张器)的外观进行检查，观察各部件有否松动或损坏等异常现象。确保各部分状态良好，油箱液位在上标位置。

(2)用超高压输油管将泵站与剪切体(或扩张体)连接，将换向阀操作手柄置于中位。

(3)启动泵站，按换向阀指示箭头将操作手柄旋转到位，此时泵站向剪切体(或扩张体)的油缸供油，两刀体作张开或闭合运动。

(4)将换向阀操作手柄置于中位，泵站卸载，两刀体停止运动。

(5)将刀口对准破拆对象，当转动换向阀操作手柄使两刀体逐渐合拢时，完成剪切作业；当转动换向阀操作手柄使两刀体逐渐张开时，完成扩张作业。

(6)在工作完毕后，转动换向阀操作手柄使剪切体(或扩

张体)呈微开状态，然后使手柄返回中位，关闭泵站。

4．使用注意事项

(1)剪切器(或扩张器)需由两人操作，其中一人操作泵站，一人操作剪切体(或扩张体)。

(2)操作人员应戴好安全头盔和防护手套，其他人员应远离作业现场。

(3)在剪切脆性的硬质材料时，被剪对象的两端应处于固定状态，否则操作者需采取必要的防范措施，以防被剪对象的断头崩起，发生意外。

(4)液压扩张器在负载工作时，应使扩张体与支点可靠接触，以免出现滑脱。扩张器不允许用作长期支承工具。

(5)油箱的液面应在油标的上线位置，在工作过程中不得低于油标的下线位置，以防油泵吸空。

(6)在使用过程中，不得随意调整泵站溢流阀的设定压力。

(7)在完成作业后，应及时为泵站和油缸的快速接头带上防尘堵或防尘帽，同时盘起油管并将两端对接。

(8)每次加油或换油都必须用高于120目的滤油网过滤。在更换油液时，需清洗油箱并将油管和油缸内的油液排净。在换油完毕后，应启动泵站并使剪切体(或扩张体)动作几次，排出油管及油缸内的空气。

(9)泵站在使用时要保持清洁，在存放时要进行覆盖，

严禁脏物或尘土混入油路。剪切体(或扩张体)的销轴、铰链部分要经常注入机油。

(10)应定期对超高压油管进行检查，一般每半年检查一次。试验压力为90MPa，若发生渗漏、爆破时，必须更换。在油管使用过程中，应避免出现打折和急弯。

(11)设备应由专人保管和使用，每月应进行联机空载调试，检查其状态是否良好并做好记录。

(12)设备应存放于干燥、通风的室内。

二、YK型液压扩张器

1．构成及特点

YK型液压扩张器是一种以液压为动力的手持式机械扩张工具，由泵站、扩张体和超高压

油管三部分组成。该设备能够实现扩张、撕剥等破拆功能，具有扩张力大、操作简单、自重轻、携带方便等特点。在救生作业时，将扩张器前端刃口插人事故车辆的裂缝中，以扩张器前端为杠杆机构，后端装有小型油缸，给油后油缸推动杠杆机构使扩张体张开，放大后的油缸推力将裂缝撑大。液压扩张器机构原理如图8—1—3所示。

2．主要技术参数

本设备可广泛用于铁路行车事故救援中，如扩张、撕剥车体钢结构，打通救援通道，排除救援障碍等，尤其适用于禁火区和遇险人员的救生及抢险等作业。此外，还可用于汽

车、航空、消防等救生抢险作业及一般工业生产中。

(1)泵站。参见表8—1—4。

表8－1－4泵站技术参数

(2)扩张体。参见表8—1—5。

表8－1－5扩张体技术参数

(3)油管及接头。与YJ型液压剪的相关内容相同。3．使用方法本扩张器的液压工作原理如图8－1－4所示。

使用方法详见YJ型液压剪的相关内容。

4．使用注意事项

使用注意事项详见YJ型液压剪的相关内容。

三、YCD型液压撑顶器

1．构成及特点

YCD型液压撑顶器是一种以液压为动力的手持式机械撑顶工具，由泵站、撑顶体和超高压油管三部分组成，该设备能够实现撑顶、牵拉等破拆功能，具有撑顶力大、操作简单、自重轻、携带方便等特点。

2．主要技术参数

本设备可广泛用于铁路列车事故援中，如撑顶、牵拉车体钢结构，打通救援通道，排除救援障碍等，尤其适用于禁火区和遇险人员的救生及抢险等作业。此外，还可用于汽车、航空、消防等救生抢险作业及一般工业生产中。

(1)泵站。与YK型液压扩张器的相关内容相同。

(2)撑顶体。参见表8—1—6。

表8－1－6撑顶体技术参数

(3)油管及接头。与YJ型液压剪的相关内容相同。3．使用方法本系列撑顶器的液压工作原理与扩张器的液压工作原理相同。

(1)对液压撑顶体的外观进行检查，观察各部件有否松动或损坏等异常现象。确保各部分状态良好，油箱液位在上标位置。

(2)用超高压油管将泵站与撑顶体连接，将换向阀操作手柄置于中位。

(3)启动泵站，按换向阀指示箭头将操作手柄旋转到位，此时泵站向撑顶体的油缸供油，活塞杆作伸出或缩回运动。

(4)将换向阀操作手柄置于中位，此时泵站卸装，活塞
