绘图工具、仪器及绘图方法
合集下载
工程制图的常用工具
3.徒手画图的方法 ——角度线
对30º、45º、60º等常见角度，可根据两直角边的比 例关系，定出两端点，然后连接两点即为所画的角度线。 如画10º、15º等角度线，可先画出30º角后，再等分求得。
4.徒手画图的方法 ——画圆
画圆时，先徒手作两条互相垂直的中心线，定出圆心； 再根据直径大小，目测估计半径大小，在中心线和其他直径线 上截得若干点； 然后徒手将各点连接成圆。
4.比例尺
比例尺常为三棱柱体，故称为三棱尺；在它的 三面刻有六种不同的比例刻度。 比例尺主要用来量取相应比例的尺寸，不宜当 普通直尺使用，只用来量取尺寸，不用来画线。 尺寸可以从比例尺上直接量取。
比例尺
读比例尺的方法
5.圆规
圆规是用来画圆和圆弧的工具。 圆规上有两只脚，其中一只脚上有活动针尖，
绘图时，将丁字尺头紧靠图板，以丁字尺上 缘为准，将图纸摆正，然后绷紧图纸，用胶带 纸将其固定在图板上。
10.其它绘图工具
绘图时还需要橡皮、小刀、擦图片、量角器、 胶带纸和修磨铅芯的细砂纸等
二.徒手绘制草图
草图是仅用铅笔，经过目测比例徒手在图纸 上画出的图样。草图一般用在设计构思的初级 阶段，用来反映设计者的技术思想。 草图要求内容完备，图形准确，线条工整， 字体清晰，它是每个工程技术人员必须掌握的 基本技能之一。
连起来，然后选择曲线板上与所画曲线相吻合 的部分逐步描深图线
画图时，先徒手将已知曲线上的一系列点轻轻地 连成曲线，见图(a)、(b)；然后，从一端开始，选择 曲线板上与所画曲线曲率吻合的部位逐段描绘，见图 (c)，直到最后一段连成曲线，如图(d)。为保证所描 绘的曲线圆滑，前后描绘的两段曲线应有一小段重复 （不少于三点）。
8.铅笔
铅笔有软硬之分，用B和H表示铅芯的软硬程度。常 用的绘图铅笔的型号有：2B、B、HB、H、2H；
绘图工具和仪器及其使用方法
1.3其它用品
除了上述工具之外，在绘图时，还需要准备削铅笔刀，橡皮、固定图 纸用的塑料胶纸，测量角度的量角器、擦图片(修改图线时用它遮住不 需要擦去的部分)，砂纸(磨铅笔用，通常把它剪一小块贴在对折的硬 纸内面，以免磨下的铅芯粉末飞扬)，以及清除图面上橡皮屑的小刷等 (如图1.32)。
机械制图
削铅笔时应从没有标号的一端开始，铅芯以露出6-8mm为宜。 使用铅笔时，应保持笔杆前后与纸面垂直，并向画线运动方向倾斜约60°。运 笔时用力应一致，方能保证整段线条粗细相同，颜色深浅一致。画圆弧时，圆 规用铅芯应较画直线用铅笔铅芯黑1-2级为宜，这样方可使整张图纸颜色近于 一致
（a）锥形 1.2绘图仪器
图1.25 垂直线的画法 线的画法
图1.26 倾斜
图1.27 平行线的画法
图1.28 垂直线的画
4.铅笔
绘图铅笔铅芯的软、硬由字母“B”和“H”来体现。 铅笔中6B最黑（最软），10H最硬，HB适中。绘图 时常用B-3H铅笔，画底稿时一般用2H或3H铅笔， 铅芯宜磨削成锥状；书写字符及描深细线一般用HB 或H铅笔，铅芯宜磨削成铲状（四棱柱），如图1.29 所示。
机械制图
1.1绘图工具 1．绘图板 简称图板，是具有平坦光滑表面的长方形木板，作为画图 时图纸的垫板。由于图板的左右两边作为导边，故必须平 直(但绘图时只能依据一个导边使用丁字尺)。平时应注意 不要损伤板面和导边的平直度，且要注意防潮和避免日晒。
图1.24 绘图板
2．丁字尺 丁字尺系由尺身和与之成直角的尺头组成。它与图板配 合使用，用于画水平线。将尺头贴紧图板左边导边上下 移动，可画出各种不同位置的水平线，其使用方法如图 1.24所示。丁字尺使用完毕后，应悬挂在干燥的墙壁上， 以免变形及损伤尺身的平直度。 3.三角板 三角板分45°和30°—60°两块，可配合丁字尺画垂直 线及15度角倍数的斜线；或用两块三角板配合画任意角 度的平行线和垂直线。如图1.25—1.28
机械制图与计算机绘图 第2讲 绘图工具和仪器
机械制图与计算机绘图
—第2讲 绘图工具和仪器
0目1 录
01 绘图工具 02 绘图仪器 03 思考题
01
01
绘图工具
01
绘图工具
1.绘图工具种类
正确使用绘图工具和仪器，是保证绘图质量和加快绘图速度 的一个重要方面。 常用的绘图工具和仪器有图板、丁字尺、圆规和三角板等。 （1）图板 ✓ 图板主要用作画图垫板，要求表面平坦光洁; ✓ 左边必须垂直，主要用作导边。
画较大圆时，应使圆规两脚都与纸面垂 直。应能对齐。
01
ห้องสมุดไป่ตู้
绘图工具
3.圆规与分规
图(a)所示，分规两脚的针尖并拢后，应能对齐。 图(b)是用分规五等分直线段AB，称为试分法。 试分的过程:先按目测，使两针尖间的距离大致为 AB的1/5，然后在线段AB上试分。
方法:从A量得第一试分点1以后，在点1处的针脚不动，将另一针脚沿弧线所示方向移至第 二个试分点2;再使在点2处的针脚不动，另一针脚则沿弧线所示方向移至第三个试分点3;依 次继续进行，直到获得第五个试分点5为止。
012
绘图仪器
3.其他绘图用品
除上述用品外，绘图时还需用小刀(刀片)、橡皮、胶带纸、量角器、擦图片、砂纸板及毛刷等。
均为圆锥形针尖
砂纸
三棱尺
分规（用于度量）
小毛刷
胶带纸
擦图片 量角器
01
03
思考题
015
思考题
① 图板、丁字尺、圆规和三角板的使用方法？ ② 图纸的选用与使用要求？ ③ 根据笔芯的软硬铅笔的分类是什么？ ④ 削铅笔时有什么要求？
谢谢观看
Thanks for watching
01
绘图工具
1.绘图工具种类
—第2讲 绘图工具和仪器
0目1 录
01 绘图工具 02 绘图仪器 03 思考题
01
01
绘图工具
01
绘图工具
1.绘图工具种类
正确使用绘图工具和仪器，是保证绘图质量和加快绘图速度 的一个重要方面。 常用的绘图工具和仪器有图板、丁字尺、圆规和三角板等。 （1）图板 ✓ 图板主要用作画图垫板，要求表面平坦光洁; ✓ 左边必须垂直，主要用作导边。
画较大圆时，应使圆规两脚都与纸面垂 直。应能对齐。
01
ห้องสมุดไป่ตู้
绘图工具
3.圆规与分规
图(a)所示，分规两脚的针尖并拢后，应能对齐。 图(b)是用分规五等分直线段AB，称为试分法。 试分的过程:先按目测，使两针尖间的距离大致为 AB的1/5，然后在线段AB上试分。
方法:从A量得第一试分点1以后，在点1处的针脚不动，将另一针脚沿弧线所示方向移至第 二个试分点2;再使在点2处的针脚不动，另一针脚则沿弧线所示方向移至第三个试分点3;依 次继续进行，直到获得第五个试分点5为止。
012
绘图仪器
3.其他绘图用品
除上述用品外，绘图时还需用小刀(刀片)、橡皮、胶带纸、量角器、擦图片、砂纸板及毛刷等。
均为圆锥形针尖
砂纸
三棱尺
分规（用于度量）
小毛刷
胶带纸
擦图片 量角器
01
03
思考题
015
思考题
① 图板、丁字尺、圆规和三角板的使用方法？ ② 图纸的选用与使用要求？ ③ 根据笔芯的软硬铅笔的分类是什么？ ④ 削铅笔时有什么要求？
谢谢观看
Thanks for watching
01
绘图工具
1.绘图工具种类
绘图工具及仪器的使用方法
为单位。
（a）三棱尺
（b）比例直尺
7 of 46
1.5 铅笔
绘图铅笔的铅芯有软硬之分，根据铅芯的软硬程度不同，可将其分为H，B和HB三个等级。标号H 代表铅芯的硬性，H前的数字越大，表示铅芯越硬，所画图线的颜色越淡；B代表铅芯的软性，B前的数 字越大，表示铅芯越软，所画图线的颜色越黑；HB代表软硬适中。建筑制图中，画底稿用H或2H铅笔， 加深图线用B或2B铅笔，写字和画箭头时用HB铅笔。
8 of 46
建筑制图
建筑制图
绘图工具及仪器的使用方法
常用的绘图工具有图板、丁字尺、三角板、圆规、分规、比例尺、铅笔、曲线板、量角器等。
1.1 图板和丁字尺 1．图板
图板用于铺放和固定图纸，一般用胶合板制成，板面要保持平整，图板 左面的硬木短边为工作边，工作边要保持笔直。图板有不同的规格，通常要比 相 应 的 图 幅 略 大 ， 常 用 的 图 板 有 三 种 规 格 ： 0 号 图 板 （ 900 mm× 1 200 mm）适用于绘制A0图纸，1号图板（600 mm×900 mm）适用于绘 制A1图纸，2号图板（450 mm×600 mm）适用于绘制A2或小于A2尺寸的图 纸。
画图时板身略为倾斜比较方便。图纸的四角用胶带纸粘贴在图板上，位 置要适中，如左图所示。应当注意的是，切勿用小刀在图板上裁纸，不能用坚 硬的物件在板面上刻画，避免曝晒、重压图板，同时应防止图板潮湿。
2 of 46
2．丁字尺
丁字尺由尺头和尺身组成，其规格尺寸有540 mm，900 mm，1 900 mm等，是用来与图板配合画水 平线的工具。尺身的工作边（有刻度的一边）必须保持平直光滑。在画图时，尺头紧靠在图板的左边上下 移动，画出一系列的水平线，如图（a）所示。
（a）三棱尺
（b）比例直尺
7 of 46
1.5 铅笔
绘图铅笔的铅芯有软硬之分，根据铅芯的软硬程度不同，可将其分为H，B和HB三个等级。标号H 代表铅芯的硬性，H前的数字越大，表示铅芯越硬，所画图线的颜色越淡；B代表铅芯的软性，B前的数 字越大，表示铅芯越软，所画图线的颜色越黑；HB代表软硬适中。建筑制图中，画底稿用H或2H铅笔， 加深图线用B或2B铅笔，写字和画箭头时用HB铅笔。
8 of 46
建筑制图
建筑制图
绘图工具及仪器的使用方法
常用的绘图工具有图板、丁字尺、三角板、圆规、分规、比例尺、铅笔、曲线板、量角器等。
1.1 图板和丁字尺 1．图板
图板用于铺放和固定图纸，一般用胶合板制成，板面要保持平整，图板 左面的硬木短边为工作边，工作边要保持笔直。图板有不同的规格，通常要比 相 应 的 图 幅 略 大 ， 常 用 的 图 板 有 三 种 规 格 ： 0 号 图 板 （ 900 mm× 1 200 mm）适用于绘制A0图纸，1号图板（600 mm×900 mm）适用于绘 制A1图纸，2号图板（450 mm×600 mm）适用于绘制A2或小于A2尺寸的图 纸。
画图时板身略为倾斜比较方便。图纸的四角用胶带纸粘贴在图板上，位 置要适中，如左图所示。应当注意的是，切勿用小刀在图板上裁纸，不能用坚 硬的物件在板面上刻画，避免曝晒、重压图板，同时应防止图板潮湿。
2 of 46
2．丁字尺
丁字尺由尺头和尺身组成，其规格尺寸有540 mm，900 mm，1 900 mm等，是用来与图板配合画水 平线的工具。尺身的工作边（有刻度的一边）必须保持平直光滑。在画图时，尺头紧靠在图板的左边上下 移动，画出一系列的水平线，如图（a）所示。
常用绘图工具和仪器
(a)三棱尺 图1-6 比例尺
(b)比例直尺
二、圆规、分规 (一)圆规 圆规是用于画圆和圆弧的工具。圆规一条腿下端装有钢针，用于确定圆心，
另一条腿端部可拆卸换装铅芯插脚、墨线笔插脚或钢针插脚，可分别绘制铅笔圆、 墨线笔圆或作分规使用。铅芯在画底稿时，应磨成截头圆柱或圆锥形，加深底稿 时应磨成扁平形。画圆前要校正铅芯与钢针的位置，即圆规两腿合拢时，铅芯要 与钢针平齐。画圆时，先用圆规量取所画圆的半径，左手食指将针尖导入圆心位 置轻轻插住，再用右手拇指和食指捏住圆规顶部手柄，顺时针方向旋转，速度和 用力要均匀，并向前进方向自然倾斜，如图1-7所示。
建筑制图与识图
常用绘图工具和仪器
手工绘制工程图样常用的工具主要有：图板、 丁字尺、三角板、曲线板、比例尺以及绘 图铅笔和绘图橡皮等。绘图仪器主要有： 圆规和分规等。
一、图板、丁字尺、三角板 (一)图板 图板是绘图时固定图纸的垫板，如图1-1所示。板面要求平整光滑，图板四
周镶有硬木边框，图板两侧的短边要保持平直，它是丁字尺的导向边。在图板上 常使用透明胶带纸固定图纸四角，切勿使用图钉，以免影响丁字尺的上下移动以 及图钉扎孔损坏板面。图板不可受潮、暴晒，以免变形，影响绘图。
图1-2 丁字尺画水平线
(三)三角板 三角板由30°和45°两块组成一副，主要用于画铅垂线和倾斜线。画铅垂
线时与丁字尺配合，三角板一直角边紧靠丁字尺尺身，手持铅笔沿另一直角边 自下而上画线，如图1-3所示。画15°倍角的特殊斜线时，需两块三角板与丁字 尺配合使用，如图1-4所示。两块三角板配合使用，还可以画出任意直线的平行 线和垂直线，画线时一块三角板起定位作用，另一块三角板沿定位边移动画线， 如图1-5所示。
(a)
(b)
2-1 绘图工具和仪器的使用 2-2基本作图方法
正六边形画法
2011.8
点击图中按钮进行作图演示
《机械制图》精品课程
4.斜度与锥度
(1)斜度 斜度是指一直线（或平面）对另一直线（或平面）的倾斜程 度。其大小用该两直线(或平面)间夹角的正切来表示，并把比 值简化为1︰n的形式。 斜度=tanα=H﹕L=1﹕n
2011.8
《机械制图》精品课程
(2) 锥 度
锥度指正圆锥体底圆直径与锥高之比。如果是圆锥台则 是上下底圆直径之差与锥台高度之比。
锥度 = 2tanα= D/L = D-d/l
锥 度 画 法
2011.8
《机械制图》精品课程
锥度的画法及标注
斜度的画法及标注
锥度的画法及标注
2011.8
《机械制图》精品课程
学生练习：斜度的画法
2011.8
(点击面中按钮动画演示)
2011.8
《机械制图》精品课程
等分圆周
3. 作正多边形
作正多边形
作正多边形通常都是用等分圆周的方法绘制。绘 制过程为：确定多边形的中心，以中心到多边形的角 点的距离为半径绘圆，等分圆周，连接各等分点即可 完成多边形的绘制。对于三边、六边等特殊的角度， 应尽量利用三角板量取角度。
2011.8
《机械制图》精品课程
第二章 几何作图

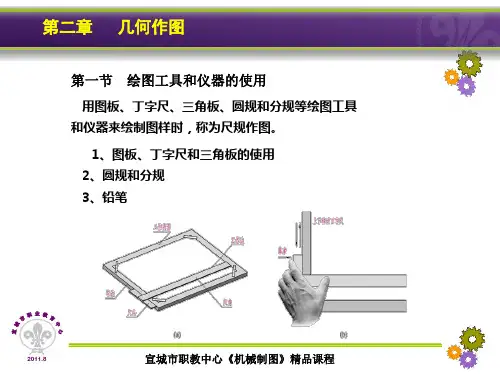

第一节 绘图工具和仪器的使用
用图板、丁字尺、三角板、圆规和分规等绘图工具 和仪器来绘制图样时，称为尺规作图。
1、图板、丁字尺和三角板的使用 2、圆规和分规 3、铅笔
2011.8
宣城市职教中心《机械制图》精品课程
第二节 基本作图方法
1、直线段等分
图2-5 直线段五等分
2、等分圆周和作正多边形
宣城市职教中心《机械制图》精品课程
建筑制图基本知识
上一页
下一页 返回
第一节质量管理概述
质量管理的基本概念
质量管理 质量管理是指确定质量方针、目标和职责并在质量体系中通
第一章建筑制图基本知识
第一节绘图工具和仪器的使用方法 第二节建筑制图标准 第三节图样绘制的方法与步骤
第一节绘图工具和仪器的使用方法
学习建筑制图，首先要了解各种绘图工具和仪器的性能，熟 练掌握它们正确的使用方法，加快绘图速度，才能保证绘图 质量。下面介绍几种常用制图工具、仪器和用品的使用方法。
上一页 下一页 返回
第二节建筑制图标准
二、标题栏与会签栏 标题栏，也称图标，位于图纸的右下角，是用来填写工程
图样的图名、图号、比例、设计单位、设计人员、审核人员、 日期等内容的，其长边长度应不小于200 mm,短边长度宜采 用30, 40或50 mm，如图1-14所示。 在本课程的学习过程中，制图作业的标题栏建议采用图115所示的格式、大小和内容，外边框用粗实线绘制，分格线 用细实线绘制。 会签栏位于图纸的左上角图框线处，如图1-16所示，是用来 填写会签人员所代表的专业、姓名、日期(年、月、日)等。 需要会签的图样，要在图样的规定位置画出会签栏;不需要会 签的图样，可不设会签栏。 三、图线 图线，即画在图上的线条。在绘制工程图时，多采用不同线 型和不同粗细的图线来表示不同的意义和用途。
上一页 下一页 返回
第十章建筑企业质量管理
第一节质量管理概述 第二节建筑企业质量管理体系 第三节建筑企业质量管理常用的统计分析
方法 第四节建筑工程质量检查与评定
第一节质量管理概述
质量的基本概念
质量 2008版GB/T 19000-ISO 9000族标准中质量的定义是:一
组固有特性满足要求的程度。 对上述定义可从以下几个方面去理解: 质量不仅是指产品质量，也可以是某项活动或过程的工作质
工程制图-绘图工具的用法
与三角板配合画垂直线。
二、三角板
绘图时需要一副三角板。
一副三角板或配合丁字尺 可绘制各种特殊角度的斜 线。
画60°、75°、15° 斜线
画30°、 45° 斜线
三、比例尺
比例尺又叫三棱 尺，在它的三个 棱面上有六种不 同比例的刻度。
比例尺只用来量 取尺寸，不可用 来画线。
四、绘图仪器——分规
0(b)将1尺寸转2 移到3 纸上4 6
1:100
用分规量取长度。
(a)在直尺上量取长度
四、绘图
仪器——
A
分规
用分规等分线段。 B
四、绘图仪器——圆规
▪ 用圆规绘制圆或圆弧。
• 画图时，圆规的针脚和铅芯尽量与纸面垂直。
(a)圆规的调整
(b)画小圆
(c)画大圆或圆弧
四、绘图仪器——铅笔
圆规中的铅芯 铅笔中的铅芯 铅笔的削法
四、绘图仪器——铅笔
§1-2 绘图工具的用法
一、图板和丁字尺
二、三角板 三、比例尺 四、绘图仪器 五、曲线板01. 单击添加标题
02. 单击添加标题
一、图板和丁字尺
绘图时丁字尺的尺头靠紧图板的 左导边，上下移动。 自上而下、自左向右画一组水平 线 图板 丁字尺 尺头 尺身 工作边
一、PA图RT板0和1 丁字 尺
自左向右、自下而上画一组垂直线
(a) 描粗用
(b) 打底稿用 铅笔的削法
四、绘图仪器——鸭嘴笔
鸭嘴笔用于上墨描图。
正确的使用方法 错误的使用方法
五、曲线板
曲线板用来描绘非圆曲线
确定曲线上若干点，然后选择 曲线板上曲率合适部分逐段贴 合，勾描成光滑的曲线。
曲线板的用法
一般对4点连3点。
本节结束
二、三角板
绘图时需要一副三角板。
一副三角板或配合丁字尺 可绘制各种特殊角度的斜 线。
画60°、75°、15° 斜线
画30°、 45° 斜线
三、比例尺
比例尺又叫三棱 尺，在它的三个 棱面上有六种不 同比例的刻度。
比例尺只用来量 取尺寸，不可用 来画线。
四、绘图仪器——分规
0(b)将1尺寸转2 移到3 纸上4 6
1:100
用分规量取长度。
(a)在直尺上量取长度
四、绘图
仪器——
A
分规
用分规等分线段。 B
四、绘图仪器——圆规
▪ 用圆规绘制圆或圆弧。
• 画图时，圆规的针脚和铅芯尽量与纸面垂直。
(a)圆规的调整
(b)画小圆
(c)画大圆或圆弧
四、绘图仪器——铅笔
圆规中的铅芯 铅笔中的铅芯 铅笔的削法
四、绘图仪器——铅笔
§1-2 绘图工具的用法
一、图板和丁字尺
二、三角板 三、比例尺 四、绘图仪器 五、曲线板01. 单击添加标题
02. 单击添加标题
一、图板和丁字尺
绘图时丁字尺的尺头靠紧图板的 左导边，上下移动。 自上而下、自左向右画一组水平 线 图板 丁字尺 尺头 尺身 工作边
一、PA图RT板0和1 丁字 尺
自左向右、自下而上画一组垂直线
(a) 描粗用
(b) 打底稿用 铅笔的削法
四、绘图仪器——鸭嘴笔
鸭嘴笔用于上墨描图。
正确的使用方法 错误的使用方法
五、曲线板
曲线板用来描绘非圆曲线
确定曲线上若干点，然后选择 曲线板上曲率合适部分逐段贴 合，勾描成光滑的曲线。
曲线板的用法
一般对4点连3点。
本节结束
第一章制图的基本知识常用绘图工具的使用方法
画细实线、虚线、点画 线等细线所用的铅笔牌号为 H或2H，将铅芯修理成圆锥 形，如右图所示。当铅芯磨 秃后要及时修理，不要凑合 着画。绘制虚线和点画线时， 初学者要数丁字尺或三角板 上的毫米数，这样经过一段 时间的练习后，画出的虚线 或点画线的线段长才能整齐 相等。
粗实线铅芯的修理和使用
第一章
绘图基本知识与基本技能
重点：平面图形的尺寸标注和线段分析。 难点：平面图形的绘制及尺寸标注。 目的：对制图的基本知识有初步的认识，在此 基础上了解平面图形的尺寸标注以及绘 图的方法和步骤。
第一节
常用绘图工具的使用方法
ቤተ መጻሕፍቲ ባይዱ
一、使用绘图仪器绘图
常用的绘图工具和仪器有图板、丁字尺、三角板、圆规、分规、铅笔、曲线 板等。要提高绘图的准确度和效率，必须正确地使用这些绘图工具和仪器。
图1-12 分规及其使用方法
5.铅笔 铅笔是绘制图 线的主要工具，分 软（B）硬（H）、 中性（HB）三种。 一般将H或HB型铅 笔削成圆锥状，用 来画细线和写字； 将 HB或B型铅笔用 砂纸磨成四棱柱状， 用来画粗实线。 铅芯的削磨形 状如图1-13所示。
图1-13 铅笔的削磨形状
粗实线铅笔的修理和使用
粗实线是图样中最 重要的图线，为了把粗 实线画的均匀整齐，关 键是正确的修理和使用 铅笔，绘制粗实线的铅 笔以HB或B的铅笔为宜。 将铅芯修理成长方体形， 使用时用矩形的短棱和 纸面接触，长方体铅芯 的宽侧面和丁字尺或三 角板的导向棱面贴紧， 用力要均匀，速度要慢， 一遍画不黑可重复运笔。
细实线铅笔的修理和使用
图1-10 丁字尺和三角板配合画垂线或斜线
3.圆规
圆规用于画圆和圆
弧。使用前应先调整针 脚，钢针选用带台阶一
粗实线铅芯的修理和使用
第一章
绘图基本知识与基本技能
重点：平面图形的尺寸标注和线段分析。 难点：平面图形的绘制及尺寸标注。 目的：对制图的基本知识有初步的认识，在此 基础上了解平面图形的尺寸标注以及绘 图的方法和步骤。
第一节
常用绘图工具的使用方法
ቤተ መጻሕፍቲ ባይዱ
一、使用绘图仪器绘图
常用的绘图工具和仪器有图板、丁字尺、三角板、圆规、分规、铅笔、曲线 板等。要提高绘图的准确度和效率，必须正确地使用这些绘图工具和仪器。
图1-12 分规及其使用方法
5.铅笔 铅笔是绘制图 线的主要工具，分 软（B）硬（H）、 中性（HB）三种。 一般将H或HB型铅 笔削成圆锥状，用 来画细线和写字； 将 HB或B型铅笔用 砂纸磨成四棱柱状， 用来画粗实线。 铅芯的削磨形 状如图1-13所示。
图1-13 铅笔的削磨形状
粗实线铅笔的修理和使用
粗实线是图样中最 重要的图线，为了把粗 实线画的均匀整齐，关 键是正确的修理和使用 铅笔，绘制粗实线的铅 笔以HB或B的铅笔为宜。 将铅芯修理成长方体形， 使用时用矩形的短棱和 纸面接触，长方体铅芯 的宽侧面和丁字尺或三 角板的导向棱面贴紧， 用力要均匀，速度要慢， 一遍画不黑可重复运笔。
细实线铅笔的修理和使用
图1-10 丁字尺和三角板配合画垂线或斜线
3.圆规
圆规用于画圆和圆
弧。使用前应先调整针 脚，钢针选用带台阶一
绘图工具和仪器的使用方法 几何作图
三棱尺的用法
圆规
机械图样的识读与测绘
LOGO
• 圆规用来画圆和圆弧。圆规的一个脚上装 有钢针，称为针脚，用来定圆心；另一个 脚可装铅芯，称为笔脚。 • 在使用前应先调整针脚，使针尖略长于铅 芯，笔脚上的铅芯应削成楔形，以便画出 粗细均匀的圆弧。 • 画图时圆规向前进方向稍微倾斜；画较大 的圆时，应使圆规两脚都与纸面垂直。
曲线板
机械图样的识读与测绘
LOGO
曲线板是用来绘制非圆曲线的。首先要定出曲线上足够 数量的点，再徒手用铅笔轻轻地将各点光滑地连接起来，然 后选择曲线板上曲率与之相吻合的部分分段画出各段曲线。 注意应留出各段曲线末端的一小段不画，用于连接下一段曲 线，这样曲线才显得圆滑。
绘图模版
机械图样的识读与测绘
三角板的用法（一）
机械图样的识读与测绘
LOGO
利用一副三角板，还可以画出已知直线的与测绘
LOGO
三棱尺是常用的比例尺，它只用来量取尺寸，不可 用来画直线。在它的三个面上刻有六种不同比例的尺度， 以便按规定比例来作图，不必另行计算。如图a表示利 用分规在三棱尺上截取长度，图b是把三棱尺放在图线 上直接量取长度。
LOGO
感谢您的关注
分规
机械图样的识读与测绘
LOGO
• 分规用来等分和量取线段的。分规两脚的 针尖在并拢后，应能对齐 。 • 分规用以截取尺寸，先用分规在三棱尺上 量取所需尺寸，然后再量到纸上去。
机械图样的识读与测绘
LOGO
分规的用法
直线墨笔
上墨线的主要工具
机械图样的识读与测绘
LOGO
针管绘图笔
带有储水装置的上墨工具，适用于技术制图、描图描字、 机械图样的识读与测绘 LOGO 模版绘图、美术设计等。
第一章制图的基本知识与技能
8
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
（一）准备工作 1．收集阅读有关的文件资料，对所绘图样的内容及要求进行了解，绘图 之前做到心中有数。 2．准备好必要的制图仪器、工具和用品。 3．将图纸用胶带纸固定在图板上，位置要适当。一般将图纸粘贴在图板的左下 方。
制图基础-第2节绘图工具及仪器的使用-文档资料
六、绘图机
在绘图机的机头上状有一对相互垂直的直尺，可作 360ο的转动，它能代替丁字尺、三角板、量角器等绘图 工具，画水平线、垂直线和任意角度的直线。
圆规用于画圆弧和圆，它 的固定腿上装有钢针，钢针的 两端形状不同，带有台阶的一 端用于画圆弧和圆，将针尖全 部扎入图板，台阶接触纸面。 活动腿上具有肘形关节，以便 更换插脚。
铅芯插脚 延长杆 鸭嘴插脚 锥形钢针插脚 作分规用
软硬之分，软（B）、硬（H）、中
性（HB）三种。
§1-2
1.图板
绘图工具及仪器的使用
一、图板、丁字尺、三角板
绘图时用胶带纸将图纸固定在图板的适当位置。 图板的表面必须平整光洁，且有一定的弹性。
2.丁字尺
丁字尺由尺头和尺身组成。尺头较短固定在尺身的左端，其内侧边 与尺身上方的工作边垂直。沿尺身的工作边可画出水平线。还可与三 角板配合使用。
3.三角板
三角板由一块45ο的等腰直角三角形和一块30ο、60ο的直角三角形 组成。可画出任意斜线、水平线和垂直线。
画水平线
画垂直线
画倾斜线
二、比例尺、分规
1.比例尺 比例尺用来量取不同比例的尺寸， 它的三个棱面上刻有六种不同比例的 读数。 2.分规 分规用来量取线段、等分线段等。
截取尺寸
截取线段
三、圆规
用HB或B画粗实线， 铅芯较短，削磨成 四棱柱形。
用H或2H画细实线，用H或 HB写字、画箭头，应削成 较长铅芯，且磨成锥状。
用砂纸修 磨铅笔。
画细线圆或圆弧 时，将2H铅芯修 磨成铲形。
画粗线圆或圆弧 时，将B或是2B 铅芯修磨成楔形。
铅芯装入圆规
五、电工模板
绘制电工专业图时，由于电工符号较小，使用的重复 次数较多，根据国家标准所颁布的“常用电工专业符号” 设计出的电工模板，成为电工专业绘图的必备用品。
绘图工具及常用几何作图方法
(7)检查、整理全图，擦去图中不需要的线条，擦净图中被 弄脏的部分，发现错误应及时修改。
(8)取下图纸，去掉透明胶带，完成作图
R2
10
40
R1 0 0
R20
R3
第一阶段：绘图前的准 备工作
0
4
16 30 150
60
R20Βιβλιοθήκη 40a) 分析所绘对象
16 30 150
60
样图区
工具区
作图区
丁字尺区
b) 布 局、固定图纸
目测的方法
画中、小物体时,可用铅笔当尺直接放在实物上测各部分 的大小,然后按测量的大体尺寸画出草图。也可用此方法估计出 各部分的相对比例, 画出缩小的草图。
在画较大的物体时,用手握一铅笔进行目测度量。目测时, 人的位置保持不动。人和物体的距离大小,应根据所需图形的大 小来确定。在绘制及确定各部分相对比例时,建议先画大体轮廓。
圆规及其用法
分规
分规是用来量取尺寸和等分线段 。
修磨成锥形、 画细线、写字
修磨成矩 形断面用 棱画粗线
画细线时 垂直纸面， 向前进方 向倾斜15°
铅笔
比例尺
比例尺供绘制不同比例的图样时量取尺寸用，尺面上 有各种不同比例的刻度 , 但要注意 每一种刻度 , 常可用作几 种不同的比例。 例如，对于标明1:100刻度的比例尺,它的每20小格(真 实长度为 20 mm) 代表 2 m 时 , 是 1:1 的比例。对于 1:200 刻度 的比例尺，它的每10小格(真实长度为10 mm)代表2 m时,是 2:1的比例。
徒手绘图的方法
1.握笔的方法
手握笔的位置要比尺规作图高些，以利于运笔和观察目标。 笔杆与纸面成45°～60°角,执笔稳而有力。
绘图工具及仪器的使用
图工具及仪器的使用--制图的基本知识绘图时不仅需要一套绘图工具和仪器，而且还应正确地使用和维护，这样才能发挥它们的作用，保证绘图质量，提高绘图效率。
下面简要介绍几种常用的绘图工具。
1.绘图工具常用的手工绘图仪器及工具：图板、丁字尺、三角板、比例尺、圆规、分规、曲线板、铅笔等。
1.1铅笔绘图是采用绘图铅笔（图1-6）。
铅笔端部的标号如B、HB、2H等，用以表明铅芯的软硬。
H前的数字数值越大，铅芯越硬；B前的数字的数值越大，铅芯越软。
常用的绘图铅笔其硬度一般为B~H；通常打底稿时选用HB~H；写字时选用HB；加深时选用HB~B；加深圆弧时，圆规用铅芯可选B。
削铅笔时应从无标记的一端开始，以便保留标记，识别铅芯硬度。
铅芯露出的长度一般以10cm左右为宜。
图1-6 绘图铅笔<1.2图板图板为矩形木板，图纸用胶带纸固定其上，侧面为引导丁字尺移动导边。
使用时必须维护板面平坦，导边平直，不使其受潮、受热，避免磕碰（图1-7）。
图1-7 图板和丁字尺的使用1.3丁字尺丁字尺由尺身与尺头相互固定在一起，呈"丁"字形。
它主要用于画水平线和做三角板移动的导边。
使用时，尺头必须紧靠图板的左侧边。
画水平线时铅笔沿尺身的工作边自左向右移动，同时铅笔与前进方向成75°左右的科角，如图1-7所示。
1.4三角板一副三角板是两块分别具有45 °及30 °、60°的直角三角形透明板。
三角板经常与丁字尺配合使用，以绘制垂直线、与水平线成15°倍角的倾斜线，以及它们的平行线，如图1-15所示。
两块三角板配合使用时，也可绘制其它角度的垂直和平行线，如图1-8所示。
图1-8 丁字尺和三角板的使用1.15曲线板曲线板用于描绘非圆曲线，如图1-9所示。
图1-9 曲线板用法作图时，首先徒手将一系列点依次连接成一光滑曲线（图1-9，b）。
然后从曲线的一端开始，在曲线板上找出与该曲线吻合的一段，如图1-9（c）中1、2、3、4、5点，并用铅笔沿曲线板将该段曲线加深，但不一次描完，留余少许，待再次与曲线板吻合后描深（如图1-9（d）中的4、5、6），以免各段衔接处不够光滑。
工程制图-手绘制图
第一章制图的基本知识第一节 绘图工具和仪器的使用方法一、图板、丁字尺、三角板图板用作画图时的垫板，要求表面平坦光洁；又因它的左边用作导边，所以左边必须平直。
丁字尺是画水平线的长尺。
丁字尺由尺头和尺身组成，画图时，应使尺头靠着图板左侧的导边。
画水平线必须自左向右画，如图1—1所示。
图1—1 图板和丁字尺一副三角板有两块，一块是45°三角板，另一块是30°和60°三角板。
除了直接用它图1—2 用两块三角板配合画线二、圆规和分规（一）圆规圆规用来画圆和圆弧。
圆规的一个脚上装有钢针，称为针脚，用来定圆心；另一个脚可装铅芯，称为笔脚。
在使用前应先调整针脚，使针尖略长于铅芯，如图1—3所示。
笔脚上的铅芯应削成楔形，以便画出粗细均匀的圆弧。
1图1—3 分规和圆规图1—4圆规的使用（二）分规分规用来等分和量取线段的。
分规两脚的针尖在并拢后，应能对齐，如图1—3所示。
三、曲线板曲线板是用来绘制非圆曲线的。
首先要定出曲线上足够数量的点，再徒手用铅笔轻轻地将各点光滑地连接起来，然后选择曲线板上曲率与之相吻合的部分分段画出各段曲线。
注意5图1—5用曲线板作图四、铅笔常用绘图铅笔的铅芯按软硬程度的不同分别以字母B、H前的数值表示。
字母B前的数字越大表示铅芯越软，字母H前的数字越大表示铅芯越硬。
标号HB表示铅芯软硬适中。
画图时，通常用H或2H铅笔画底稿；用B或HB铅笔加粗加深全图；写字时用HB铅笔。
图样上的线条应清晰光滑，色泽均匀，用铅笔绘图时，用力要均匀。
用锥形笔芯的铅笔画长线时要经常转动笔杆，使图线粗细均匀。
画线时铅笔与尺身之间应该没有空隙，笔身可向走笔方向倾斜约60°，如图1—2所示。
五、其他常用绘图工具工程中常用的绘图工具还有：比例尺、模板等。
作图时，为方便尺寸换算，将常用比例按照标准的尺寸刻度换算为缩小比例刻度或放大比例刻度刻在尺上，具有此类刻度的尺称为比例尺。
当确定了某一比例后，不需要计算，可直接按照尺面所刻的数值，截取或读出实际线段在比例尺上所反映的长度。
绘图工具和仪器的使用方法几何作图
根据需要绘制的椭圆，确定其长轴和 短轴的长度。
绘制基准线
在绘图纸上绘制两条垂直相交的基准 线，作为椭圆的中心。
绘制椭圆弧
使用椭圆规或细绳等工具，按照确定 的长轴和短轴长度，在基准线上绘制 出椭圆的四个顶点。
完善椭圆
使用平滑的曲线连接四个顶点，形成 完整的椭圆。
螺旋线的绘制
确定螺旋线的参数
绘制基准点
使用绘图仪
通过调整绘图仪的臂长和角度设置，可以绘制各种基本图形及其组合。
03
注意事项
在组合基本图形时，要确保各部分的比例和角度准确，以保证整体图形
的协调和美观。同时，要注意使用合适的线条粗细和颜色来突出图形的
层次和重点。
03
精确几何作图技巧
使用分规进行等分
分规的调节
根据所需等分的长度，通过调节 分规两脚间的距离来设定标准长
绘图工具和仪器的使 用方法几何作图
目录
• 绘图工具与仪器简介 • 基本几何作图方法 • 精确几何作图技巧 • 复杂几何图形的作图步骤
目录
• 几何作图在实际应用中的举例 • 绘图工具与仪器的保养与维护
01
绘图工具与仪器简介
常用绘图工具
铅笔
用于绘制底稿，选择不 同硬度的铅笔以得到不
同的线条效果。
使用圆规
将圆规的针脚固定在纸面 上所需圆心的位置，调整 圆规的半径，旋转圆规以 绘制完整的圆。
使用绘图仪
通过调整绘图仪的臂长和 笔尖位置，可以绘制不同 半径和位置的圆。
注意事项
在使用圆规时，要确保针 脚固定牢固，半径调整准 确，旋转时力度均匀。
弧线的绘制
使用圆规
通过调整圆规的半径和角度，可以绘制不同 弧度的弧线。将圆规的针脚固定在纸面上所 需弧线的起点，旋转圆规至所需角度后绘制 弧线。
绘制基准线
在绘图纸上绘制两条垂直相交的基准 线，作为椭圆的中心。
绘制椭圆弧
使用椭圆规或细绳等工具，按照确定 的长轴和短轴长度，在基准线上绘制 出椭圆的四个顶点。
完善椭圆
使用平滑的曲线连接四个顶点，形成 完整的椭圆。
螺旋线的绘制
确定螺旋线的参数
绘制基准点
使用绘图仪
通过调整绘图仪的臂长和角度设置，可以绘制各种基本图形及其组合。
03
注意事项
在组合基本图形时，要确保各部分的比例和角度准确，以保证整体图形
的协调和美观。同时，要注意使用合适的线条粗细和颜色来突出图形的
层次和重点。
03
精确几何作图技巧
使用分规进行等分
分规的调节
根据所需等分的长度，通过调节 分规两脚间的距离来设定标准长
绘图工具和仪器的使 用方法几何作图
目录
• 绘图工具与仪器简介 • 基本几何作图方法 • 精确几何作图技巧 • 复杂几何图形的作图步骤
目录
• 几何作图在实际应用中的举例 • 绘图工具与仪器的保养与维护
01
绘图工具与仪器简介
常用绘图工具
铅笔
用于绘制底稿，选择不 同硬度的铅笔以得到不
同的线条效果。
使用圆规
将圆规的针脚固定在纸面 上所需圆心的位置，调整 圆规的半径，旋转圆规以 绘制完整的圆。
使用绘图仪
通过调整绘图仪的臂长和 笔尖位置，可以绘制不同 半径和位置的圆。
注意事项
在使用圆规时，要确保针 脚固定牢固，半径调整准 确，旋转时力度均匀。
弧线的绘制
使用圆规
通过调整圆规的半径和角度，可以绘制不同 弧度的弧线。将圆规的针脚固定在纸面上所 需弧线的起点，旋转圆规至所需角度后绘制 弧线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整理ppt
22
徒手画圆
1.徒手画小圆
徒手画小圆时，应先定圆心，画出中心线，再根据半径大小，用目测 在中心线上定出四点，然后通过这四点画圆。
2.徒手画较大的圆
徒手画较大的圆时，应先定圆心，画中心线；然后通过圆心画两条 45°斜线；再根据半径大小，用目测在这四条线上定出八个点；最后 再通过这八个点画圆。
– 相交交出棱角，相切在切点处重合。 – 图形中的中心线（点划线）超出图形轮廓线
2-3mm。
整理ppt
2E9 ND
整理ppt
23
徒手画椭圆
整理ppt
24
每人需准备的绘图工具
1. 至少准备绘图铅笔3种（自备）
H（或2H）：削成锥状，打底稿。 HB：削成锥状，写字，画细线。 B（或2B）：削成扁平状(楔形)，描粗。
2. 橡皮（自备） 3. 透明胶代（自备） 4. 圆规 5. 三角板一副 6 . 擦图片 7. 借用图板和丁字尺（注意登记编号及
制图方法
➢徒手绘图 ➢仪器制图 ➢计算机制图
整理ppt
1
重点和难点
重点：
1.仪器制图方法 2.计算机软件绘图
难点：
1.熟悉和掌握仪器制图的方法和作 图技巧
2.计算机软件绘制平面图形的基本 方法
整理ppt
2
学习目标
熟练掌握绘图仪器的使用方法，以 及利用绘图仪器绘制平面图形的方 法和步骤；熟练掌握绘图仪器的使 用方法，以及利用绘图仪器绘制平 面图形的方法和步骤
1.作好准备工作 准备好绘图用具。如丁字尺、三角板、
绘图仪器、以及铅笔、小刀、橡皮、胶带和 图纸等。
2. 选择比例和图纸幅面 根据所画图形的大小和复杂程度，选取
合适的比例和图纸大小。
3. 固定图纸
图纸应用胶带固定在图板的左下角。固
定时图纸边应与丁字尺的上边平行，并且使
图纸下边与图板下边留有一定距离。如左图
熟练掌握徒手绘制草图的基本方法
熟练掌握计算机绘图的基本方法， 能利用AutoCAD软件绘制简单二维图 形
整理ppt
3
仪器制图方法
提高绘图的准确性和效率，必须正 确合理地使用各种绘图仪器，同时 还必须掌握绘图的方法和步骤。
整理ppt
4
仪器绘图工具的使用
常用的手工绘图仪器及工具有：图 板、丁字尺、三角板、比例尺、圆 规、分规、曲线板、铅笔等。
所示。
整理ppt
16
仪器绘图的方法和步骤
4. 画图框及标题栏 按照图纸幅面规定绘制图框，
并在图框的右下角绘制标题栏。如 左图所示。
5. 布置图形 根据每个图形的大小，确定每
个图形在图纸上合适的位置。画出 作图基准线。如左图所示。
整理ppt
17
布图：
k1=(图形长度l －图形总长－图形总宽）/ 3
9. 标注尺寸 按照国家标准的规定，标注相
应的尺寸。如左图。
10. 填写标题栏 填写标题栏内相应内容。如左
图。 11. 校核检查，检查无误，完成。
整理ppt
20
徒手画图方法
徒手画图又称徒手绘制草图。根据目测估 计物体各部分的尺寸比例，用徒手绘制的 图形，称作草图。一般在设计开始阶段表 达设计方案，以及在现场测绘时，常用这 种方法。
只右下脚几何图形标注尺寸。
所画图形应准确。
图线粗细分明、线条光滑、同类线条粗度、 黑度一致。
图面干净、整洁。
下次上课之前完成底稿，不准加深。
整理ppt
27
注意问题
• 各种图线的画法 • 裁边线、图框线、标
题栏的画法
整理ppt
28
注意问题
• 字体写法 • 箭头画法 • 斜线的角度 • 图线连接
整理ppt
5
•图板是固定图纸用的木质垫板，由 板面和导边组成。
•画图前根据图纸的大小选择图 板。
整理ppt
6
图 11-25 丁 字 尺 、 三 角 板 的 用 法 的
（（ cc）） 作作 水水 平平 线线 线线
画水平线
整理ppt
（（ dd）） 作作 铅铅 锤锤 线线
画铅垂线
7
（c）作30°、45°斜线
k2=(图框宽度b－图形总高－图形总宽）/ 3
l1=k1+1/2×总长
l2=k1+1/2 ×总宽
l3=k2+1/2 ×总宽
1
k2
k1
k1
k1
b
k2
3
k2
整理ppt
18
仪器绘图的方法和步骤
6. 绘制底稿
用2H铅笔轻轻画出图形。如图。 注意：1.只画轮廓线,剖面线和尺寸线 等在加深时直接绘出。2.先画主要轮廓，再 画细节（如孔、槽、圆角等）。
完好状况）
整理ppt
25
作业
11-1、2汉字(长仿宋 体),数字,字母练习. 11-5徒手绘图 下次上课前将工具准备 好，注意铅笔削法
整理ppt
26
大作业要求
习题集11-3。去除右下角尺寸线，将其换 成11-4右上角几何图形。画在A3图纸上.
图名：制图基本练习
图幅大小（裁边线）、图框线、标题栏画法 应当符合标准规定。
7. 校核检查,并擦去多余的图线。
8. 加深图形
用2B铅笔加深粗实线，用HB铅笔加深细 线。如图。
注意：1.先加深细线，再加深粗实线； 2.先加深曲线，再加深直线；
3.先加深水平线和垂直线，再加深斜线；
4.先加深上面的图线（左面的图线），
再加下面的整图理线ppt （右面的图线）。
19
仪器绘图的方法和步骤
（d）作60°、7整5理°pp斜t 线、15°的斜线
8
1:50 1:500 1:尺
10m
20
图11-比27例比 尺例 的尺用的法用法 整理ppt
30
9
擦图片
整理ppt
10
绘图整模理ppt板
11
铅笔的型号:2H、H、HB、B、2B 铅笔的用途：打底稿、写字、画图线
徒手画图时，一般用HB铅笔，并且铅芯 应磨成锥形。
徒手绘图时，手腕要悬空，小指接触纸面。 一般图纸不固定，并且为了便于画图，还 可以随时将图纸旋转适当的角度。
整理ppt
21
徒手画直线
画直线时，手腕不要转动，眼睛看着画线的终点， 轻轻移动手腕和手臂，使笔尖朝着线段终点方向作 近似的直线运动。如图所示。
(a) 描粗用
铅笔的削法 整理ppt
(b) 打底稿用
12
（a）
（b）
（c）
（a）圆规的调整 （b）一般情况下的画圆方法 （c）画较大圆或圆弧的方法
圆规的用法
整理ppt
13
分规的用法
（a）在直尺上量取长度
（b）将尺寸转移到纸上
整理ppt
14
分规整的理pp用t 法
15
仪器绘图的方法和步骤
绘制图样时，一般按下列步骤进行：
