第三讲 a-SiH TFT 的结构和工作原理
合集下载
非晶硅薄膜晶体管
CVD:两种或两种以上的气态原材料导入到一个反应室中，以某种方 法激活后相会之间发生化学反应生成一种新的材料，沉积到基板表面上。 光刻：利用光学-化学反应原理和化学、物理刻蚀方法，将图形转移 到要加工材料的表面，形成功能图形的工艺技术。 刻蚀：材料的刻蚀是在光刻胶的保护下，通过物理或者化学的方法 将不受光刻胶保护的区域除去的过程。
a-Si TFT制备工艺流程
四、a-Si TFT应用
1.平板彩色液晶显示：
开关性能好、能够大面积沉积、再现性好、制备温度 低。大多用反向交叉型（IS），少数用正向交叉型（NS）。 2.红外探测器： 非晶硅薄膜晶体管由于其较高的沟道电流温度系数而 被用于非致冷型红外探测器。 3.集成电路 4.电子印刷机 5.图像传感器
a-Si TFT有许多种结构，基本的有四种，称为 正向交叉型、反向交叉型、正向共面型和反向共面 型。其中，反向交叉型结构最为常用。该种结构中， 厚度为数十至数百纳米的氢化非晶硅膜用作活性层。
二、a-Si TFT制备原理
在栅极电压的调制下，与 绝缘层形成界面的非晶硅膜的 一侧诱生载流子，使源极和漏 极之间通过电流。绝缘层通常 采用氧化硅膜或氮化硅膜。作 为源极-漏极电流对栅极电压的 特性，通路电流和断路电流之 比可高达10G以上,由于非晶硅膜 可在小于350℃的较低温度下形 成，因此衬底可以采用廉价的 玻璃，从而使a-Si TFT不但性 能优异，而且成本较低，成为 大面积微电子器件中优良的驱 动电路开关元件。
非晶硅薄膜晶体管
201402060230
黄颖
一、什么是a-Si TFT
α -Si 又称无定形硅。单质硅的一种形态。棕黑 色或灰黑色的微晶体。硅不具有完整的金刚石晶胞，纯 度不高。熔点、密度和硬度也明显低于晶体硅。 非晶硅薄膜晶体管（简称a-Si TFT）是利用氢化 非晶硅具有敏感的场效应特性制备的薄膜场效应晶体管。 它具有很低的关断电流和很高的开关电流比，广泛用于 液晶显示屏和平面摄像器件的地址矩阵。
TFT液晶工作原理及常见不良分析 ppt课件
VGH,VGL没升压。
ppt课件
13
2）花屏—显示不规则的花点，如下图。 有升压 （VGH,VGL电压正常），不能正常显示红绿蓝及 图片等。 一般是软件原因，常见于方案公司调程 序时。
ppt课件
14
A. 数据位数不对。16/18位。 B. 送显示数据前没送显示指令。 一般IC: 22H指令。 C. 设置窗口指令有误。 D 显示图片的图片CODE 有误。 240*320——》241*320
ppt课件 15
3）显示颜色淡 A. 初始化代码。部分淡，部分不淡，常见 GAMMA代码不对。GAMMA 代码需LCD供应 商提供。初始化代码不要改变GAMMA值。 B. FPC上元器件虚焊（倍压电容，虑波电 容），造成VGH,VHL电压过小。 C. 晶振电阻过小。选择的晶振电阻过小。 D. 一般情况下与二极管无关。
胶，离型膜，保护膜组成。PVA膜在经过延伸之 后，通常机械性质会降低，变得易碎裂。所以在 偏光基体(PVA)延伸完后，要在两侧贴上三醋酸纤 维(TAC)所组成的透明基板，一方面可做保护，一 方面则可防止膜的回缩。此外，在基板外层再加 一层感压胶、离型膜及保护膜(如图2)。
ppt课件
21
ppt课件
22
ppt课件 28
ppt课件
29
2. 常见故障分析： 1）无触摸：触摸无反应 A. TP FPC断线。用万用表检测TP焊盘处电阻值。直 接量X+X-间电阻，Y+Y-间电阻值，其值应该在300~900 欧阳间。 B. 焊接虚焊，短接。用万用表检测主屏FPC金手指对 应脚间电阻值。 C. 程序问题。100% 2）触摸线性不良。左右，上下有偏位。 A． TP本身问题。 B. 程序问题。没校正程序，或校正程序做得不好。 3）触摸点上下左右巅倒。 A. 程序问题。 B. 设计问题。引线定义错误
tft工作原理
tft工作原理
TFT（薄膜晶体管）是一种基于薄膜技术的半导体器件，常用
于液晶显示器（LCD）平面面板的驱动。
以下是TFT的工作
原理：
1. TFT结构：TFT是由多个薄膜层组成的结构。
其中包括透明导电层（一般为透明的氧化铟锡涂层，ITO层），绝缘层（一般为二氧化硅或硅氧化铝），以及半导体层（多晶硅或非晶硅）。
2. 偏压施加：在TFT中，电场通过透明导电层施加在半导体
层上，可以调节半导体层的导电性。
3. 管道形成：由于施加的电压，半导体层中部分区域的导电特性会发生变化，形成了导电通道。
这个导电通道可以控制液晶的透过性，从而控制显示器上的像素显示。
4. 控制信号：通过在透明导电层上施加不同的控制信号，可以调节TFT中的电场大小，从而控制液晶的偏振状态。
5. 灯光透过：控制液晶的偏振状态会影响灯光通过液晶显示层的方式。
通过透明的导电层和绝缘层，光线可以透射到显示面板中。
6. 显示亮度：液晶显示层通过调节透光性来控制像素的亮度。
当电压施加到TFT时，液晶分子会扭曲并影响光线的透过性。
这种扭曲可以通过不同的信号施加来控制，从而达到调节亮度
的效果。
综上所述，TFT通过控制透明导电层和半导体层之间的电场来调节液晶的偏振状态，从而控制显示器的像素亮度和透明性。
a-Si 与 LTPS的原理和工艺结构剖析
从上表可以看出： 1、LTPS、Oxide 电子迁移率分别是a-Si 的100 多倍、25 倍左右，可大大缩小TFT 尺寸，相同面积下的TFT 数量就可以越多，屏幕的PPI 自然越高（屏幕的PPI（像素密度） 与TFT 背板材料的电子迁移率成正比） 2、
什么是a-Si
无定形硅(a-Si)又称非晶硅，是硅的一种同素异形体。晶体硅通常呈正四面体排列，每一个硅原子位于正四面体的顶点，并与另外四个硅原 子以共价键紧密结合.
能耗的面板需求升级情况下，a-Si TFT 显得力不从心。 当然消费者对显示产品的要求逐步提高，手机、平板等移动终端向着更高清、色彩度更饱和、更轻薄化发展。a-Si这种技术显然已经不能达到最新显示效果的要求，这 时便孕育而生了IGZO与LTPS这两种技术（即从电子迁移率低的a-Si TFT（非晶硅薄膜晶体管）到电子迁移率高的LTPS/Oxide TFT（低温多晶硅/氧化物薄膜晶体管，Oxide TFT 以夏普铟镓锌氧化物即IGZO 为代表）
早期的TFT-LCD都是用a-Si作为基底材料，a-Si为非晶硅技术，是目前应用最广的一种，技术简单、成本低廉，但开关所占的像素本身的面积很大 导致亮度无法做得很高（也就是开口率低），另外PPI也只能做到较低的一个水平。当然消费者对显示产品的要求逐步提高，手机、平板等移动 终端向着更高清、色彩度更饱和、更轻薄化发展。a-Si这种技术显然已经不能达到最新显示效果的要求，这时便孕育而生了IGZO与LTPS这两种技 术
什么是LTPS
低温多晶硅（LTPS）是适用于智能手机应用的高分辨率TFT液晶显示器背板技术。例如，已经将LTPS技术应用于30Hz帧速率驱动的8英寸2K 4K TFT LCD显示器和120Hz帧速率驱动的17.3英寸8K 4K TFT LCD。两种显示器具有通道宽度的收缩以及较薄的绝缘体当做存储电容，在垂直方面提 供高显示质量(降低串扰和闪烁)。其中,1.5微米级的精密制造工艺可以实现通道宽度收缩和降低关态电流
什么是a-Si
无定形硅(a-Si)又称非晶硅，是硅的一种同素异形体。晶体硅通常呈正四面体排列，每一个硅原子位于正四面体的顶点，并与另外四个硅原 子以共价键紧密结合.
能耗的面板需求升级情况下，a-Si TFT 显得力不从心。 当然消费者对显示产品的要求逐步提高，手机、平板等移动终端向着更高清、色彩度更饱和、更轻薄化发展。a-Si这种技术显然已经不能达到最新显示效果的要求，这 时便孕育而生了IGZO与LTPS这两种技术（即从电子迁移率低的a-Si TFT（非晶硅薄膜晶体管）到电子迁移率高的LTPS/Oxide TFT（低温多晶硅/氧化物薄膜晶体管，Oxide TFT 以夏普铟镓锌氧化物即IGZO 为代表）
早期的TFT-LCD都是用a-Si作为基底材料，a-Si为非晶硅技术，是目前应用最广的一种，技术简单、成本低廉，但开关所占的像素本身的面积很大 导致亮度无法做得很高（也就是开口率低），另外PPI也只能做到较低的一个水平。当然消费者对显示产品的要求逐步提高，手机、平板等移动 终端向着更高清、色彩度更饱和、更轻薄化发展。a-Si这种技术显然已经不能达到最新显示效果的要求，这时便孕育而生了IGZO与LTPS这两种技 术
什么是LTPS
低温多晶硅（LTPS）是适用于智能手机应用的高分辨率TFT液晶显示器背板技术。例如，已经将LTPS技术应用于30Hz帧速率驱动的8英寸2K 4K TFT LCD显示器和120Hz帧速率驱动的17.3英寸8K 4K TFT LCD。两种显示器具有通道宽度的收缩以及较薄的绝缘体当做存储电容，在垂直方面提 供高显示质量(降低串扰和闪烁)。其中,1.5微米级的精密制造工艺可以实现通道宽度收缩和降低关态电流

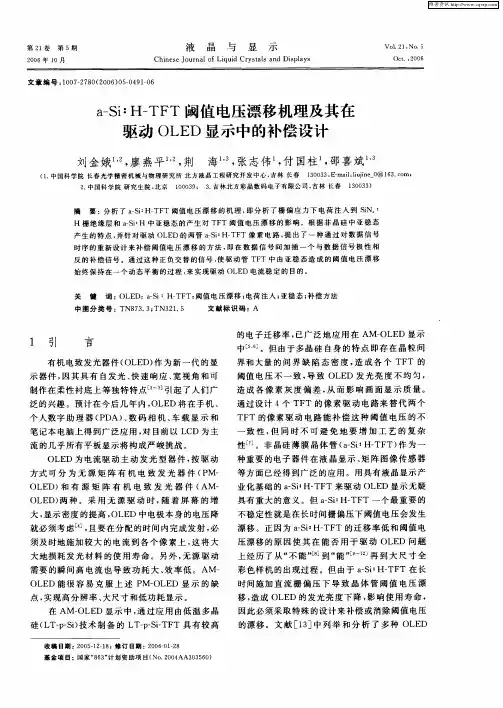

a—Si：H—TFT阈值电压漂移机理及其在驱动OLED显示中的补偿设计
