MY60系列数字 多用表使用说明书一.概述MY60系列数字多用表整机电路设计以大规模集成电路、A/D 转换器为核心,并配以全功能的过载保护,可以测量直流电压和电流、交流电压和电流、电阻、电容、频率、温度、二极管正向压降、晶体管hFE 参数及电路通断等。

二.安全规则及注意事项•MS60系列仪表设计符合IEC61010-1的600V CAT.Ⅲ、1000V CAT.Ⅱ和污染程度2要求。

使用之前,请仔细阅读使用说明书。

•后盖没有盖好前严禁使用,否则有电击危险。

•使用前应检查表笔绝缘层应完好、无破损及断线。

•测量前,量程开关应置于对应量程。

•输入信号不允许超过规定的极限值,以防电击和损坏仪表。

•严禁量程开关在测量时任意改变档位。

•测量公共端“COM ”和大地“”之间的电位差不得超过1000V ,以防止电击。

•被测电压高于DC60V 和AC36V 的场合,均应小心谨慎,防止触电。

三.性能1、直流基本准确度:±0.5%2、电池不足指示:显示“”。

3、 最大显示:三位半显示1999(MY60/MY61/MY64)或19999(MY65)。

4、 自动关机:开机约20分钟以后仪表自动切断电源。

5、 机内电池:9V NEDA 或6F22或等效型。

6、 环境条件:1) 工作温度:0℃~40℃ 相对湿度:<80% 2) 储存温度:-10℃~50℃ 相对湿度:<85 %四.技术指标准确度:±(a%读数 + 字数) 保质期一年 保证准确度温度:23℃±5℃ 相对湿度:<75 %。

输入阻抗: 10M Ω。

MY65的分辨力比三位半高10倍。

过载保护:直流或交流蜂值1000V(200mV 量程为250V)。

输入阻抗: 10M Ω。

MY65的分辨力比三位半高10倍。

频率范围:40Hz ~400Hz 。

过载保护:直流或交流蜂值1000V(200mV 量程为250V)。

显示:平均值(正弦波有效值校准)。

2000 2000 2000 2000 数字式万用表 使用手册说明书

2000 2000 2000 2000 数字式万用表 使用手册说明书

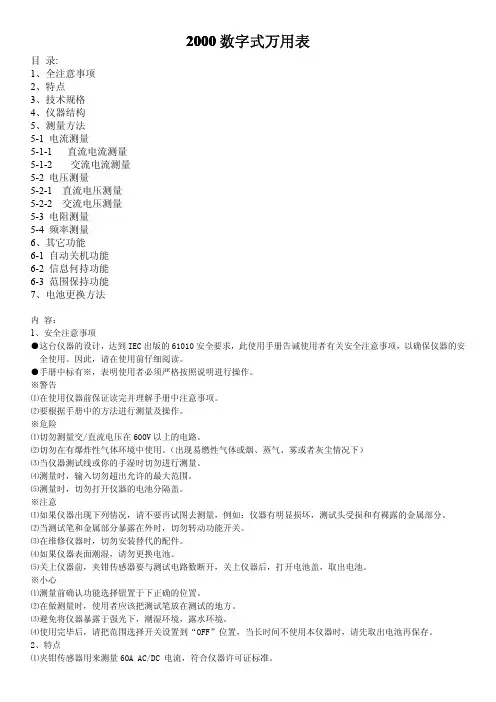

2000数字式万用表目录:1、全注意事项2、特点3、技术规格4、仪器结构5、测量方法5-1电流测量5-1-1直流电流测量5-1-2交流电流测量5-2电压测量5-2-1直流电压测量5-2-2交流电压测量5-3电阻测量5-4频率测量6、其它功能6-1自动关机功能6-2信息何持功能6-3范围保持功能7、电池更换方法内容:1、安全注意事项●这台仪器的设计,达到IEC出版的61010安全要求,此使用手册告诫使用者有关安全注意事项,以确保仪器的安全使用。
