沉降缝的宽度随地基情况和建筑物的不同而定， 可参见表11—3。
常见的砖墙条形基础处理方法有双墙偏心基础、 挑梁基础和交叉式基础等三种方案(图11—11)。
22
23
24
25
26
27
第三节 防震缝
对多层砌体房屋，应优先采用横墙承重或纵横 墙混合承重的结构体系，在设防烈度为8度和9 度地区，有下列情况之一时宜设防震缝：
的破坏而设置的变形缝。凡属下列情况时均应考虑设 置沉降缝：
(1)同一建筑物相邻部分的高度相差较大或荷载大小
相差悬殊、或结构形式变化较大，易导致地基沉降不 均时；
(2)当建筑物各部分相邻基础的形式、宽度及埋置深 度相差较大，有很大差异，易形成不均匀沉降时(图 11—8)；
(3)当建筑物建造在不同地基上，且难于保证均匀沉 降时；
2．框架结构 框架结构的伸缩缝结构一般采用悬臂梁方案(图 11—1b)，也可采用双梁双柱方式(固11—1c)， 但施工较复杂。
7
8
（二）伸缩缝节点构造
1. 墙体伸缩缝构造 2．楼地板层伸缩缝构造
9
1. 墙体伸缩缝构造
墙体伸缩缝一般做成平缝、错口缝、企口缝或凹缝 等截面形式(图11—2)。
(1)当高度不超过15m时，可采用70mm； (2)当高度超过15m时，按不同设防烈度增加缝
宽： 6度地区，建筑每增高5m，缝宽增加20mm； 7度地区，建筑每增高4m，缝宽增加20mm； 8度地区，建筑每增高3m，缝宽增加20mm； 9度地区，建筑每增高2m，缝宽增加20mm。
29
防震缝
防震缝因缝隙较宽，在构造处理时，应充分考虑盖 封条的牢固性以及适应变形的能力(图11—13、图 11—14)。
常见的砖墙条形基础处理方法有双墙偏心基础、 挑梁基础和交叉式基础等三种方案(图11—11)。
22
23
24
25
26
27
第三节 防震缝
对多层砌体房屋，应优先采用横墙承重或纵横 墙混合承重的结构体系，在设防烈度为8度和9 度地区，有下列情况之一时宜设防震缝：
的破坏而设置的变形缝。凡属下列情况时均应考虑设 置沉降缝：
(1)同一建筑物相邻部分的高度相差较大或荷载大小
相差悬殊、或结构形式变化较大，易导致地基沉降不 均时；
(2)当建筑物各部分相邻基础的形式、宽度及埋置深 度相差较大，有很大差异，易形成不均匀沉降时(图 11—8)；
(3)当建筑物建造在不同地基上，且难于保证均匀沉 降时；
2．框架结构 框架结构的伸缩缝结构一般采用悬臂梁方案(图 11—1b)，也可采用双梁双柱方式(固11—1c)， 但施工较复杂。
7
8
（二）伸缩缝节点构造
1. 墙体伸缩缝构造 2．楼地板层伸缩缝构造
9
1. 墙体伸缩缝构造
墙体伸缩缝一般做成平缝、错口缝、企口缝或凹缝 等截面形式(图11—2)。
(1)当高度不超过15m时，可采用70mm； (2)当高度超过15m时，按不同设防烈度增加缝
宽： 6度地区，建筑每增高5m，缝宽增加20mm； 7度地区，建筑每增高4m，缝宽增加20mm； 8度地区，建筑每增高3m，缝宽增加20mm； 9度地区，建筑每增高2m，缝宽增加20mm。
29
防震缝
防震缝因缝隙较宽，在构造处理时，应充分考虑盖 封条的牢固性以及适应变形的能力(图11—13、图 11—14)。
变形缝PPT演示课件
地面伸缩缝
16
（3）屋顶伸缩缝构造 屋顶伸缩缝常见的有等高屋面伸缩缝和高低
屋面伸缩缝两种。不上人屋面两侧加砌矮墙；上 人屋面则用嵌缝油膏嵌缝并注意泛水处理，如图：
17
屋顶伸缩缝
18
9.3 沉降缝
8.3.1沉降缝的设置 1、作用 沉降缝是为了预防建筑物各部分由于 不均匀沉降引起的破坏而设置的变形缝。
第九章 变形缝
教学目的及要求
1、了解变形缝的概念，熟悉变形缝的类型、作用、 设置原则和各类变形缝应有的宽度； 2、熟练掌握各类变形缝在不同位置的构造做法。
1
9.1 变形缝的作用和类型
1、作用
建筑物由于温度变化、地基不均匀沉降以及 地震等因素的影响，使结构内部产生附加应力 和变形，处理不当，将会造成建筑物的破坏、 产生裂缝甚至倒塌。为了避免和减少对建筑物 的破坏，预先在这些变形敏感部位将结构断开， 预留缝隙，以保证各部分建筑物在这些缝隙中 有足够的变形宽度而不造成建筑物的破损。这 种将建筑物垂直分开的预留缝称为变形缝。
半地下室顶面盖缝
屋面盖缝
27
室内板底、楼面、
墙面盖缝做法
28
变形缝处设门，门扇开启方向不得 跨越变形缝
29
建筑变形缝装置
是遮盖和装饰建筑物变形缝的建筑配件，它是由铝合金 型材、铝合金板(或不锈钢板、黄铜板)、滑杆及橡胶嵌 条等组成的集实用性和装饰性于一体的、新型的成品化 工业产品。
按照使用部位分为四个类别：楼地面变形缝、内墙、 顶棚吊顶变形缝、外墙变形缝、屋面变形缝。
11
2、伸缩缝构造 （1）墙体伸缩缝构造
墙体伸缩缝一般做成平缝、错口缝、企 口缝和凹缝等截面形式。 变形缝外墙一侧常用浸沥青的麻丝或木 丝板及泡沫塑料条、橡胶条、油膏等有 弹性的防水材料塞缝； 内墙可用具有一定装饰效果的金属片、 塑料片或木盖缝条覆盖．如图所示。
16
（3）屋顶伸缩缝构造 屋顶伸缩缝常见的有等高屋面伸缩缝和高低
屋面伸缩缝两种。不上人屋面两侧加砌矮墙；上 人屋面则用嵌缝油膏嵌缝并注意泛水处理，如图：
17
屋顶伸缩缝
18
9.3 沉降缝
8.3.1沉降缝的设置 1、作用 沉降缝是为了预防建筑物各部分由于 不均匀沉降引起的破坏而设置的变形缝。
第九章 变形缝
教学目的及要求
1、了解变形缝的概念，熟悉变形缝的类型、作用、 设置原则和各类变形缝应有的宽度； 2、熟练掌握各类变形缝在不同位置的构造做法。
1
9.1 变形缝的作用和类型
1、作用
建筑物由于温度变化、地基不均匀沉降以及 地震等因素的影响，使结构内部产生附加应力 和变形，处理不当，将会造成建筑物的破坏、 产生裂缝甚至倒塌。为了避免和减少对建筑物 的破坏，预先在这些变形敏感部位将结构断开， 预留缝隙，以保证各部分建筑物在这些缝隙中 有足够的变形宽度而不造成建筑物的破损。这 种将建筑物垂直分开的预留缝称为变形缝。
半地下室顶面盖缝
屋面盖缝
27
室内板底、楼面、
墙面盖缝做法
28
变形缝处设门，门扇开启方向不得 跨越变形缝
29
建筑变形缝装置
是遮盖和装饰建筑物变形缝的建筑配件，它是由铝合金 型材、铝合金板(或不锈钢板、黄铜板)、滑杆及橡胶嵌 条等组成的集实用性和装饰性于一体的、新型的成品化 工业产品。
按照使用部位分为四个类别：楼地面变形缝、内墙、 顶棚吊顶变形缝、外墙变形缝、屋面变形缝。
11
2、伸缩缝构造 （1）墙体伸缩缝构造
墙体伸缩缝一般做成平缝、错口缝、企 口缝和凹缝等截面形式。 变形缝外墙一侧常用浸沥青的麻丝或木 丝板及泡沫塑料条、橡胶条、油膏等有 弹性的防水材料塞缝； 内墙可用具有一定装饰效果的金属片、 塑料片或木盖缝条覆盖．如图所示。

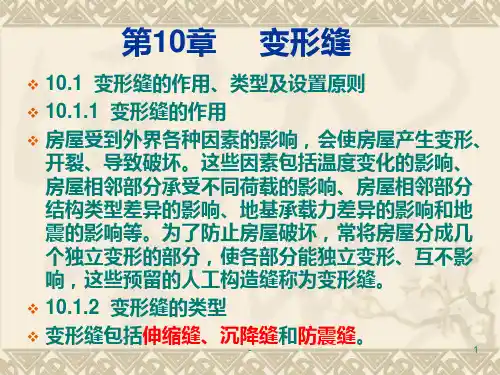

房屋建筑构造-变形缝PPT课件
-
6
10.2 变形缝的构造
❖ 10.2.1 伸缩缝的构造
❖ 伸缩缝的宽度一般在20～40mm，以保证缝 两侧的建筑构件能在水平方向自由伸缩。
❖ 1、墙体伸缩缝
❖ 墙体在伸缩缝处断开，为了避免风、雨对室 内的影响和避免缝隙过多传热，伸缩缝外墙 一侧，缝口处应填以防水、防腐的弹性材料。 伸缩缝可砌成平口缝、错口式、企口式等截 面形式。
-
5
❖ 在设防烈度为8度和9度地区，有下列情况之一时宜 设防震缝：
❖ （1）建筑物高差在6m以上； ❖ （2）建筑物有错层且错层楼板高差较大； ❖ （3）建筑物相邻部分的结构刚度、质量截然不同。 ❖ 对多层和高层钢筋混凝土结构房屋，应尽量选用合
理的建筑结构方案，不设防震缝，当必须设置防震 缝时，其最小宽度应符合下列要求： ❖ （1）当高度不超过15m时，可采用70mm； ❖ （2）当高度超过15m时，按设防烈度为6度、7度、 8度、9度相应建筑物每增高5m、4m、3m、2m时， 缝宽增加20mm。 ❖ 防震缝应与伸缩缝、沉降缝统一设置，并满足防震 缝的设计要求。
-
18
❖
基础沉降缝处理示意
❖ （a）双墙方案沉降缝（b）双墙基础交叉排列方案的沉降缝 （c）悬挑基础方案的沉降缝
-
19
❖ 10.2.3 防震缝的构造
❖ 防震缝应同伸缩缝、沉降缝协调布置，相 邻上部结构完全断开，并留有足够的缝隙， 以保证在水平方向地震波的影响下，房屋 相邻部分不致因碰撞而造成破坏。
❖ 10.1.2 变形缝的类型
❖ 变形缝包括伸缩缝、沉降缝和防震缝。
-
1
10.1.3 变形缝的设置原则 ❖ 一、伸缩缝的设置
❖ 房屋在受到温度变化的影响时，将发生热胀冷缩的 变形，这种变形与房屋的长度有关，长度越大变形 越大。变形受到约束，就会在房屋的某些构件中产 生应力，从而导致破坏。在房屋中设置伸缩缝，使 缝间房屋的长度不超过某一限值，其变形值较小， 所产生的温度应力也较小，这样就不会产生破坏。 因此可沿建筑物长度方向每隔一定距离或在结构变 化较大处预留伸缩缝，将建筑物基础以上部分断开。 基础因为受到温度变化的影响较小，不需断开。
变形缝的基本构造ppt课件
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
沉降缝的设置位置
☉同一建筑物相邻部分的高度相差较大或荷载大小相差悬 殊及结构形式变化之处，易导致地基沉降不均匀时； ☉当建筑物各部分相邻基础的形式、宽度及埋置深度相差 较大，造成基础底部压力有很大差异，易形成不均匀沉降 时（图14-8）； ☉当建筑物建造在不同地基上，且难于保证均匀沉降时； ☉建筑物体形比较复杂，连接部位又比较薄弱时； ☉新建建筑物与原有建筑物紧相毗连时。
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
目录
一、变形缝的概念和分类 二、不同种类变形缝的基本要求 三、变形缝的比较 四、变形缝的细节构造
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保出问题
一是加强建筑物的整体性， 使之具有足够的强度和刚度 来克服这些破坏应力，避免 产生破坏； 二是预先将这些变形敏感部 位的结构断开，留出一定缝 隙，以保证各部分建筑物有 足够的变形宽度而不会造成 建筑物的破损。
变形缝ppt课件
筑设抗震缝
(2) 变形缝的盖缝构造
墙体变形缝
1 变形缝的形式
2 构造形式
在构造上能保证 两侧结构在横向 或竖向的相对移 动不受约束
外墙面变形缝盖缝节点
内墙面变形缝盖缝节点
楼地层变形缝
楼地层变形缝构造图
室内板底、楼面、 墙面盖缝做法
楼面成品变形缝盖缝板1
➢让：在变形敏感部位将结构断开，预留缝隙， 使建筑物各部分能自由变形而避免破坏，此 措施比较经济，常被采用。
➢具体型式：伸缩缝、沉降缝和防震缝
变形缝的分类
伸缩缝 沉降缝 防震缝
(1) 变形缝的设置要求
伸缩缝
砌体建筑伸缩缝的最大间距
钢筋混凝土结构伸缩缝最大间距
伸缩缝的结构处理： 1）砖混结构
第13章变形缝
2023最新整理收集 do something
房屋建筑学
房屋建筑学
精选ppt课件
1
变形缝
建筑物由于温度变化、地基不均匀沉降以及 地震等因素的影响，使结构内部产生附加应 力和变形，易使建筑物发生破坏，产生裂缝 甚至倒塌。
“让”两种不同措施
“阻” 或
➢阻：通过提高强度与刚度，以阻遏这种破坏
设置要求：其宽度与地基情况及建筑高度有关， 一般为20-30mm，在软弱地基上五层以上的建筑 其缝宽应适当增加。
沉降缝处的上部结构和基础必须完全断开。
砖墙条形基础处理方式：
降缝的设置位置
高层与裙房之间设沉降缝
某扩建建筑
新老建筑建交接成处后新室建内筑结构退让原基础 再出挑与老建筑设缝连接
2）框架结构
建筑物长度过长时，设置温度缝
伸缩缝1
伸缩缝2
伸缩缝3
沉降缝
概念：由于地基的不均匀沉降，结构内将产生附 加的应力，使建筑物某些薄弱部位发生竖向错动 而开裂，沉降缝就是为了避免这种状态的产生而 设置的缝隙。
(2) 变形缝的盖缝构造
墙体变形缝
1 变形缝的形式
2 构造形式
在构造上能保证 两侧结构在横向 或竖向的相对移 动不受约束
外墙面变形缝盖缝节点
内墙面变形缝盖缝节点
楼地层变形缝
楼地层变形缝构造图
室内板底、楼面、 墙面盖缝做法
楼面成品变形缝盖缝板1
➢让：在变形敏感部位将结构断开，预留缝隙， 使建筑物各部分能自由变形而避免破坏，此 措施比较经济，常被采用。
➢具体型式：伸缩缝、沉降缝和防震缝
变形缝的分类
伸缩缝 沉降缝 防震缝
(1) 变形缝的设置要求
伸缩缝
砌体建筑伸缩缝的最大间距
钢筋混凝土结构伸缩缝最大间距
伸缩缝的结构处理： 1）砖混结构
第13章变形缝
2023最新整理收集 do something
房屋建筑学
房屋建筑学
精选ppt课件
1
变形缝
建筑物由于温度变化、地基不均匀沉降以及 地震等因素的影响，使结构内部产生附加应 力和变形，易使建筑物发生破坏，产生裂缝 甚至倒塌。
“让”两种不同措施
“阻” 或
➢阻：通过提高强度与刚度，以阻遏这种破坏
设置要求：其宽度与地基情况及建筑高度有关， 一般为20-30mm，在软弱地基上五层以上的建筑 其缝宽应适当增加。
沉降缝处的上部结构和基础必须完全断开。
砖墙条形基础处理方式：
降缝的设置位置
高层与裙房之间设沉降缝
某扩建建筑
新老建筑建交接成处后新室建内筑结构退让原基础 再出挑与老建筑设缝连接
2）框架结构
建筑物长度过长时，设置温度缝
伸缩缝1
伸缩缝2
伸缩缝3
沉降缝
概念：由于地基的不均匀沉降，结构内将产生附 加的应力，使建筑物某些薄弱部位发生竖向错动 而开裂，沉降缝就是为了避免这种状态的产生而 设置的缝隙。
第章 变形缝ppt课件
14.1 概述
三、结构形式 1、混合结构(主要有砌体结构、内框架） 2、钢筋混凝土结构 3、钢结构
;
14.2 多层厂房平面设计
一、工艺流程类型 1、自上而下 2、自下而上 3、上下往复 二、平面布置形式 1、内廊式 2、统间式 3、混合式 4、套间式
;
内廊式平面
;
14.2 多层厂房平面设计
三、柱网 1、内廊式柱网 d=6; a=6,6.6,6.9,7.2, b=2.4,2.7,3.0 2、等跨式柱网 d=6; a=6,6.6,6.9,7.2, 3、对称不等跨 4、大跨式
1：2、 2：3、 3：4;14.3Fra bibliotek多层厂房剖面设计
一、层数的确定 1〕生产工艺的影响 2〕城市规划及其它条件的影响 3〕经济的影响 2〕层高的确定 影响因素较多
;
14.4 多层厂房立面设计
一、体型组合〔生产部分、生活间部分、交通运 输部分三者的组合）
1〕附贴布置 2〕独立布置 3〕插入布置 4〕内院式 5〕交错式 6〕单元式
;
14.4 多层厂房立面设计
一、墙面处理 1〕垂直划分 2〕水平划分 3〕混合划分
;
本章重点
1〕多层厂房的平面布置形式有哪几种？ 2〕柱网有哪些类型？
;
;
;
14.2 多层厂房平面设计
四、楼电梯布置与人、货流组织 楼电梯布置
相对布置、斜对布置、并排布置 人、货流组织
同侧进出、对侧进出、邻侧进出
;
14.2 多层厂房平面设计
五、生活间的设计 1〕生活间的位置 厂房内： 厂房两端、厂房中部〔靠内、
靠外） 邻厂房：厂房山墙两端、厂房纵墙侧 2〕生活间与层高的关系
第17章 变形缝
《第八章变形缝》PPT课件
30 50 70
50～80 80～120
＞120
≥30～70
第八章 变形缝
3．设置条件：（有下列情况之一者） a.建筑物建造在不同地基上，且难于保证均 匀沉降时； b．建筑物相邻部分高度、荷载和结构形式 差别较大； c．基础的形式、宽度及埋深差别较大，易导 致地基不均匀沉降时； d．分期建造的房屋； e．建筑平面形状较复杂、连接部位又比较薄 弱时（考虑较少）。如山、L、∏。
第八章 变形缝
（三）抗震缝：（防震缝）
避免建筑物因体型、重量、刚度不对称或不均匀，在 地震作用下发生扭转而破坏，将建筑物分成刚度、 重量均匀的独立单元，减少损坏。
1．设置：从基础顶面至屋顶全部断开。（基础可不 断开）
2．缝宽ae：根据建筑高度及设计烈度而定。 a．砖混结构：ae=50～70mm 框架结构：H≤15m，ae=70mm H＞15m，ae=70+20n， 地震烈度6°、7°，n=⊿H/4 mm
第八章 变形缝
1
1
3
3
2
2
沉降缝
承重墙
沉降缝
轻质 隔墙
钢筋混 凝土梁
1-1 （ a） 双 墙 式 基 础
条形基础
挑梁 2-2
（ b） 悬 挑 式 基 础
基础梁
3-3 （ c） 交 错 式 基 础
第八章 变形缝
3、交错式： 设基础梁，条形基础与条形基础交错，条形基础与独 立基础交错。多用于缝两侧墙间距不宜过大时。 （二）地下室 1、止水带类型
金属止水带、 橡胶止水带、 塑料止水带 2、安装构造 内埋式： 可卸式：
第八章 变形缝
240 240 115
10 115 240 115
10 10
（三）墙身变形缝：
50～80 80～120
＞120
≥30～70
第八章 变形缝
3．设置条件：（有下列情况之一者） a.建筑物建造在不同地基上，且难于保证均 匀沉降时； b．建筑物相邻部分高度、荷载和结构形式 差别较大； c．基础的形式、宽度及埋深差别较大，易导 致地基不均匀沉降时； d．分期建造的房屋； e．建筑平面形状较复杂、连接部位又比较薄 弱时（考虑较少）。如山、L、∏。
第八章 变形缝
（三）抗震缝：（防震缝）
避免建筑物因体型、重量、刚度不对称或不均匀，在 地震作用下发生扭转而破坏，将建筑物分成刚度、 重量均匀的独立单元，减少损坏。
1．设置：从基础顶面至屋顶全部断开。（基础可不 断开）
2．缝宽ae：根据建筑高度及设计烈度而定。 a．砖混结构：ae=50～70mm 框架结构：H≤15m，ae=70mm H＞15m，ae=70+20n， 地震烈度6°、7°，n=⊿H/4 mm
第八章 变形缝
1
1
3
3
2
2
沉降缝
承重墙
沉降缝
轻质 隔墙
钢筋混 凝土梁
1-1 （ a） 双 墙 式 基 础
条形基础
挑梁 2-2
（ b） 悬 挑 式 基 础
基础梁
3-3 （ c） 交 错 式 基 础
第八章 变形缝
3、交错式： 设基础梁，条形基础与条形基础交错，条形基础与独 立基础交错。多用于缝两侧墙间距不宜过大时。 （二）地下室 1、止水带类型
金属止水带、 橡胶止水带、 塑料止水带 2、安装构造 内埋式： 可卸式：
第八章 变形缝
240 240 115
10 115 240 115
10 10
（三）墙身变形缝：
变形缝PPT学习课件PPT教案
变形缝PPT学习课件
会计学
1
变形缝概念
为了防止建筑物在外 界因素作用下产生变形， 导致开裂，甚至破坏而预 留的构造缝。
第1页/共33页
变形缝的分类
伸缩缝 沉降缝 防震缝
第2页/共33页
一、伸缩缝
（一）、概念：
在长度较大的建筑物中， 为避免由于温度变化引起材料 的热胀冷缩导致构件开裂，而
沿建筑物的竖向将基础以上 部分全部断开的垂直缝隙。
第32页/共33页
感谢您的观看。
第33页/共33页
第14页/共33页
三、防震缝
（一）、定义 防震缝是为了防止建筑物的各部
分在地震时相互撞击造成变形和 破坏而设置的垂直缝。防震缝应 将建筑物分成若干体型简单、结 构刚度均匀的独立单元。
第15页/共33页
（二）、设置条件：
1、建筑平面体型复杂， 有较长的突出部分，应用 防震缝将其分简单规整的 独立单元。
橡胶嵌平型外墙变形缝装置
第24页/共33页
（2）、内墙盖缝
内墙 金属 卡锁 型
第25页/共33页
（四）楼板盖缝
第26页/共33页
第27页/共33页
第28页/共33页
第29页/共33页
第30页/共33页
第31页/共33页
（五）、屋顶变形 缝
构造处理原则：既不能影响屋面 的变形，又要防止雨水从变形缝 渗入室内。
第16页/共33页
2、建筑物（砌体 结构）立面高差超
过6m，在高差变化 处须设防震缝；
第17页/共33页
3、建筑物毗连部分结构 的刚度、重量相差悬殊处；
第18页/共33页
4、建筑物有错层 且楼板高差较大时， 须在高度变化处设 防震缝。
会计学
1
变形缝概念
为了防止建筑物在外 界因素作用下产生变形， 导致开裂，甚至破坏而预 留的构造缝。
第1页/共33页
变形缝的分类
伸缩缝 沉降缝 防震缝
第2页/共33页
一、伸缩缝
（一）、概念：
在长度较大的建筑物中， 为避免由于温度变化引起材料 的热胀冷缩导致构件开裂，而
沿建筑物的竖向将基础以上 部分全部断开的垂直缝隙。
第32页/共33页
感谢您的观看。
第33页/共33页
第14页/共33页
三、防震缝
（一）、定义 防震缝是为了防止建筑物的各部
分在地震时相互撞击造成变形和 破坏而设置的垂直缝。防震缝应 将建筑物分成若干体型简单、结 构刚度均匀的独立单元。
第15页/共33页
（二）、设置条件：
1、建筑平面体型复杂， 有较长的突出部分，应用 防震缝将其分简单规整的 独立单元。
橡胶嵌平型外墙变形缝装置
第24页/共33页
（2）、内墙盖缝
内墙 金属 卡锁 型
第25页/共33页
（四）楼板盖缝
第26页/共33页
第27页/共33页
第28页/共33页
第29页/共33页
第30页/共33页
第31页/共33页
（五）、屋顶变形 缝
构造处理原则：既不能影响屋面 的变形，又要防止雨水从变形缝 渗入室内。
第16页/共33页
2、建筑物（砌体 结构）立面高差超
过6m，在高差变化 处须设防震缝；
第17页/共33页
3、建筑物毗连部分结构 的刚度、重量相差悬殊处；
第18页/共33页
4、建筑物有错层 且楼板高差较大时， 须在高度变化处设 防震缝。
建筑学基础知识第12章变形缝.pptx
时钟
退出
3.防震缝的宽度要求
防震缝宽度一般采用50～100 mm，但对于多层和高层钢筋 混凝土结构房屋，其最小缝宽应符合下列要求：
1．当高度不超过15 m时，缝宽70 mm； 2．当高度超过15 m时，按不同设防烈度增加缝宽：
6度地区，建筑每增高5 m，缝宽增加20 mm； 7度地区，建筑每增高4 m，缝宽增加20 mm： 8度地区，建筑每增高3 m，缝宽增加20 mm土工程系12．3 沉 降 缝
目 录 上一页 下一页
时钟
退出
2。沉降缝的设置原则
凡属于下列情况的，均应考虑设置沉降缝(图8．8)：
1．当建筑物建造在不同的地基上，并难以保证均匀沉降时； 2．当同一建筑物相邻部分的基础形式、宽度和埋置深度．相差较 大，易形成不均匀沉降时；
3．当同一建筑物相邻部分的高度相差较大(一般为超过10 m)、荷 载相差悬殊或结构形式变化较大等易导致不均匀沉降时；
0.12.1120.12.11Friday, December 11, 2020
• 10、人的志向通常和他们的能力成正比例。12:26:3812:26:3812:2612/11/2020 12:26:38 PM
土木工程系
12．3 沉 降 缝
目 录 上一页 下一页
时钟
退出
沉降缝设置一般情况
土木工程系
12．3 沉 降 缝
目 录 上一页 下一页
时钟
退出
三、沉降缝的构造
地基情况 一般地基
软弱地基 湿陷性黄土地基
建筑物高度 H<5 m
H=5～10 m H=10～15 m
2～3-层 4～5层 5层以上
沉降缝宽度／mm 30 50 70
50
建筑识图与构造11变形缝参考课件
15
11.2 变形缝的构造
图11.3伸缩缝构造形式 (a) 外侧缝口；(b) 内侧缝口
16
11.2 变形缝的构造 ❖2 沉降缝 ❖ 沉降缝一般兼起伸缩缝的作用，其构造与伸缩
缝构造基本相同，只是调节片或盖缝板在构造 上应保证两侧墙体在水平方向和垂直方向均能 自由变形，如图11.4所示。
17
11.2 变形缝的构造
35
11.2 变形缝的构造
图11.14跨越基础 36
LOGO
建筑识图与构造
37
素材和资料部分来自 网络，如有帮助请下载!
变形缝的构 11.2 造
12
11.2 变形缝的构造 1 墙体变形缝 ❖ 变形缝的构造处理既要保证其两侧的墙体自由
伸缩、沉降或摆动，又要密封较严，以满足防 风沙、防飘雨、保温、隔热和外形美观的要求， 因此，在构造上对变形缝暴露在内侧和外侧的 缝隙分别按内装修和外装修予以处理。
13
11.2 变形缝的构造
6
11.1 变形缝的概念与设置原则
图11.1伸缩缝的设置方案
(a) 单墙方案；(b) 双墙方案
7
ae—变形缝宽度；ai —插入距；t—内墙厚
11.1 变形缝的概念与设置原则
❖2 沉降缝 ❖ 当建筑物的地基承载能力差别较大或建筑物相
邻部分的高度、荷载、结构类型有较大差别时 ，为防止地基不均匀沉降而破坏，故应在适当 的位置设置垂直的沉降缝。沉降缝应从基础底 面起，沿墙体、楼地面、屋顶等在构造上全部 断开，相邻两侧各单元各自沉降、互不影响。
8
11.1 变形缝的概念与设置原则
❖ 沉降缝宜设置在下列部位： ❖(1) 建筑平面转折部位； ❖(2) 高度差异或荷载差异处； ❖(3) 长高比过大的砌体承重结构或钢筋混凝土
11.2 变形缝的构造
图11.3伸缩缝构造形式 (a) 外侧缝口；(b) 内侧缝口
16
11.2 变形缝的构造 ❖2 沉降缝 ❖ 沉降缝一般兼起伸缩缝的作用，其构造与伸缩
缝构造基本相同，只是调节片或盖缝板在构造 上应保证两侧墙体在水平方向和垂直方向均能 自由变形，如图11.4所示。
17
11.2 变形缝的构造
35
11.2 变形缝的构造
图11.14跨越基础 36
LOGO
建筑识图与构造
37
素材和资料部分来自 网络，如有帮助请下载!
变形缝的构 11.2 造
12
11.2 变形缝的构造 1 墙体变形缝 ❖ 变形缝的构造处理既要保证其两侧的墙体自由
伸缩、沉降或摆动，又要密封较严，以满足防 风沙、防飘雨、保温、隔热和外形美观的要求， 因此，在构造上对变形缝暴露在内侧和外侧的 缝隙分别按内装修和外装修予以处理。
13
11.2 变形缝的构造
6
11.1 变形缝的概念与设置原则
图11.1伸缩缝的设置方案
(a) 单墙方案；(b) 双墙方案
7
ae—变形缝宽度；ai —插入距；t—内墙厚
11.1 变形缝的概念与设置原则
❖2 沉降缝 ❖ 当建筑物的地基承载能力差别较大或建筑物相
邻部分的高度、荷载、结构类型有较大差别时 ，为防止地基不均匀沉降而破坏，故应在适当 的位置设置垂直的沉降缝。沉降缝应从基础底 面起，沿墙体、楼地面、屋顶等在构造上全部 断开，相邻两侧各单元各自沉降、互不影响。
8
11.1 变形缝的概念与设置原则
❖ 沉降缝宜设置在下列部位： ❖(1) 建筑平面转折部位； ❖(2) 高度差异或荷载差异处； ❖(3) 长高比过大的砌体承重结构或钢筋混凝土
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
学习单元二 伸缩缝的认识
二、伸缩缝的构造 （一）墙体伸缩缝
形式：平缝、错口缝、企口缝 （二）楼地层伸缩缝 （三）屋顶伸缩缝
2020/5/15
学习单元二 伸缩缝的认识
2020/5/15
学习单元二 伸缩缝的认识
2020/5/15
学习单元二 沉降缝的认识
一、沉降缝的设置 （一）须设置沉降缝的情况： 1、当建筑物建造在不同的地基土壤上，两部 分之间。 2、当同一建筑物的相邻部分高度相差两层以 上或部分高度差超过10米时。 3、当同一建筑相邻基础的结构体系、宽度和 埋置深度相差悬殊时。 4、原有建筑物和新建建筑物紧相毗连时。 5、建筑平面形状复杂，高度变化较多时。
缝设置
2020/5/15
变形缝宽度比较
2020/5/15
2、各类不同的盖缝节点（外墙） 3、各类不同的盖缝节点（内墙） 4、各类不同的盖缝节点（楼面） 5、各类不同的盖缝节点（屋面）
• 设变形缝部位的盖缝处理
2020/5/15
设变形缝部位的盖缝处理
各类不同 的盖缝板
2020/5/15
设变形缝部位的盖缝处理
学习情境十 变形缝的认识
学习单元一 伸缩缝的认识 一、伸缩缝的设置 • 1、伸缩缝的设置位置：自基础以上将建筑物
的墙体、楼板层、屋顶等地面以上部分全部断 开。基础部分因受温度变化影响较小，不需断 开。 • 2、伸缩缝的宽度：20~30mm • 3、伸缩缝的15
2020/5/15
学习单元三 防震缝的认识
二、防震缝的构造 在墙体、楼地层、屋顶等部位的构造与伸
缩缝、沉降缝构造基本相同，只是宽度较大 。
2020/5/15
斜，因而缝较伸缩缝宽，且宽度随建筑高 度的增加而加大
3、防震缝考虑地震时建筑物的摇摆，缝最
4•、变在形抗震缝设宽防度地区比，宽较设缝的宽度均按防震
2020/5/15
学习单元二 沉降缝的认识
2020/5/15
学习单元三 防震缝的认识
一、防震缝的设置 （一）设置防震缝的情况
1、建筑物立面高差大于6米 2、建筑物有错层，且楼板错层高差较大 3、建筑物各部分结构刚度、质量截然不同 （二）设置位置：一般基础可不设防震缝，但与震动 有关的建筑各相连部分的刚度差别很大时，也须将 基础分开。 （三）设置宽度：50~100mm
2020/5/15
各类不同的盖缝节点（外墙）
设变形缝部位的盖缝处理
2020/5/15
各类不同的盖缝节点（内墙）
设变形缝部位的盖缝处理
2020/5/15
各类不同的盖缝节点（楼面）
设变形缝部位的盖缝处理
2020/5/15
各类不同的盖缝节点（屋面）
