单片机串口通信的发送与接收
stm32f103,串口收发的原理

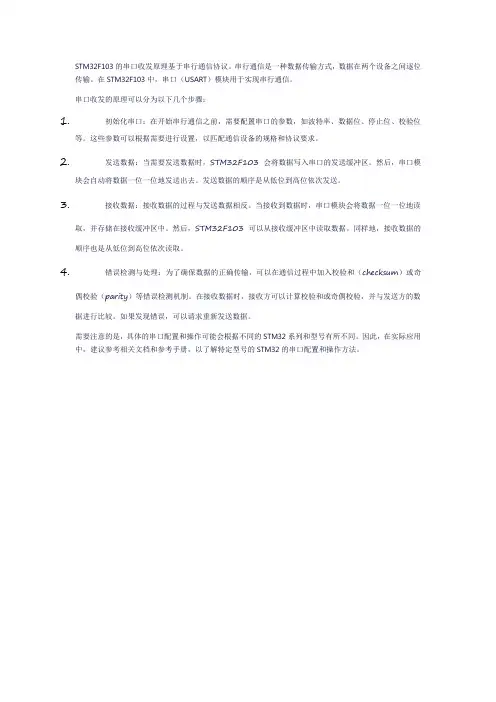

STM32F103的串口收发原理基于串行通信协议。
串行通信是一种数据传输方式，数据在两个设备之间逐位传输。
在STM32F103中，串口（USART）模块用于实现串行通信。
串口收发的原理可以分为以下几个步骤：
1.初始化串口：在开始串行通信之前，需要配置串口的参数，如波特率、数据位、停止位、校验位
等。
这些参数可以根据需要进行设置，以匹配通信设备的规格和协议要求。
2.发送数据：当需要发送数据时，STM32F103会将数据写入串口的发送缓冲区。
然后，串口模
块会自动将数据一位一位地发送出去。
发送数据的顺序是从低位到高位依次发送。
3.接收数据：接收数据的过程与发送数据相反。
当接收到数据时，串口模块会将数据一位一位地读
取，并存储在接收缓冲区中。
然后，STM32F103可以从接收缓冲区中读取数据。
同样地，接收数据的
顺序也是从低位到高位依次读取。
4.错误检测与处理：为了确保数据的正确传输，可以在通信过程中加入校验和（checksum）或奇
偶校验（parity）等错误检测机制。
在接收数据时，接收方可以计算校验和或奇偶校验，并与发送方的数
据进行比较。
如果发现错误，可以请求重新发送数据。
需要注意的是，具体的串口配置和操作可能会根据不同的STM32系列和型号有所不同。
因此，在实际应用中，建议参考相关文档和参考手册，以了解特定型号的STM32的串口配置和操作方法。
单片机串口通信原理

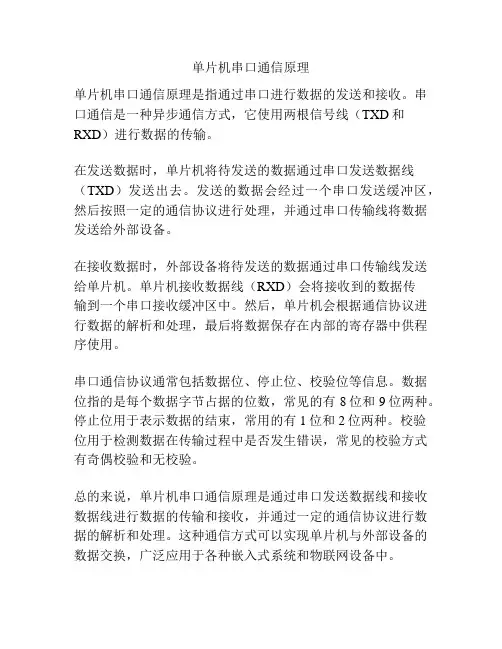

单片机串口通信原理
单片机串口通信原理是指通过串口进行数据的发送和接收。
串口通信是一种异步通信方式，它使用两根信号线（TXD和RXD）进行数据的传输。
在发送数据时，单片机将待发送的数据通过串口发送数据线（TXD）发送出去。
发送的数据会经过一个串口发送缓冲区，然后按照一定的通信协议进行处理，并通过串口传输线将数据发送给外部设备。
在接收数据时，外部设备将待发送的数据通过串口传输线发送给单片机。
单片机接收数据线（RXD）会将接收到的数据传
输到一个串口接收缓冲区中。
然后，单片机会根据通信协议进行数据的解析和处理，最后将数据保存在内部的寄存器中供程序使用。
串口通信协议通常包括数据位、停止位、校验位等信息。
数据位指的是每个数据字节占据的位数，常见的有8位和9位两种。
停止位用于表示数据的结束，常用的有1位和2位两种。
校验位用于检测数据在传输过程中是否发生错误，常见的校验方式有奇偶校验和无校验。
总的来说，单片机串口通信原理是通过串口发送数据线和接收数据线进行数据的传输和接收，并通过一定的通信协议进行数据的解析和处理。
这种通信方式可以实现单片机与外部设备的数据交换，广泛应用于各种嵌入式系统和物联网设备中。
单片机串口收发时序
单片机串口收发时序引言单片机串口通信是一种常用的通信方式。
在这种通信方式中，通过发送和接收串口数据，可以实现单片机与外部设备之间的数据传输。
而正确的串口收发时序是保证通信正常进行的关键。
串口通信原理串口通信是通过发送和接收电平变化来传输数据的。
一般使用的是异步串口通信方式，其中包括发送端和接收端，发送端将数据进行序列化，并通过串口线发送给接收端，接收端将接收到的数据进行反序列化，得到原始数据。
串口收发时序串口收发时序是指在通信过程中各个时钟信号的变化情况。
下面详细介绍串口收发时序的每个步骤。
时钟信号串口通信中最重要的时钟信号是波特率，即每秒钟发送的比特数。
波特率决定了串口数据传输的速度。
一般常用的波特率有9600、115200等。
发送端时序发送端的时序可以分为以下几个步骤： 1. 准备数据：发送端首先要准备要发送的数据。
2. 数据序列化：发送端将准备好的数据进行序列化，转换成电平变化的串口信号。
3. 起始位：发送端在数据序列前加上一个起始位，用来标识数据的开始。
4. 数据位：发送端按照波特率将数据位一个一个发送出去。
5. 奇偶校验位：发送端可以选择是否加入奇偶校验位，用来检测数据是否传输出错。
6. 停止位：发送端在数据序列后加上一个或多个停止位，用来标识数据的结束。
7. 等待确认：发送端在发送完一个字节的数据后，等待接收端的确认信号，确保数据已经正确接收。
接收端时序接收端的时序可以分为以下几个步骤： 1. 等待起始位：接收端在接收数据前，等待起始位的到来，用来标识数据的开始。
2. 数据位：接收端按照波特率开始接收数据位。
3. 奇偶校验位：如果发送端加入了奇偶校验位，接收端会检测数据是否传输出错。
4. 停止位：接收端在接收完所有数据位后，等待停止位的到来，用来标识数据的结束。
5. 确认信号：接收端在接收完一个字节的数据后，发送确认信号给发送端，表示数据已经正确接收。
时序示意图下图是串口收发时序的示意图：发送端：起始位数据位奇偶校验位停止位低电平高低变化高低变化高电平------ ------- -------- ------接收端：起始位数据位奇偶校验位停止位确认信号低电平高低变化高低变化高电平高电平串口收发时序的注意事项在进行串口通信时，需要注意以下几点： 1. 波特率要设置一致：发送端和接收端的波特率要设置成相同的值，才能保证数据传输的准确性。
单片机串口通信协议
单片机串口通信协议1. 引言单片机串口通信是一种常见的数据通信方式，它允许单片机与其他外部设备进行通信。
串口通信协议定义了数据传输的格式、波特率等参数，确保通信的稳定和可靠性。
本文将介绍单片机串口通信协议的基本原理和常用协议。
2. 串口通信基础串口通信是通过串行数据传输来实现的。
其中，UART（通用异步收发传输器）是实现串口通信的重要组件。
UART将并行数据转换为串行数据，并通过串口进行传输。
在单片机中，常用的串口通信引脚是TX（发送）和RX（接收）。
3. 串口通信协议串口通信协议定义了数据传输时各个数据包的格式和规则。
常见的串口通信协议有以下几种：3.1. RS-232RS-232是最早出现的串口通信协议之一。
它定义了数据传输的电气特性和信号级别。
RS-232使用9个引脚进行数据传输，包括发送和接收数据线、数据控制线等。
该协议具有较长的最大传输距离和可靠性，但通信速率相对较慢。
3.2. RS-485RS-485是一种多点通信的串口协议。
相比于RS-232，RS-485支持多个设备之间的通信。
它使用不同的信号级别和电气特性，可实现更远的传输距离和更高的通信速率。
RS-485通信中设备分为主设备和从设备，主设备负责控制通信流程。
3.3. SPISPI（Serial Peripheral Interface）是一种同步串口通信协议，常用于单片机与外部设备之间的通信。
SPI使用四条引脚进行通信，包括时钟线、数据线、主设备输出从设备输入线和主设备输入从设备输出线。
SPI通信速率较快，适用于高速数据传输。
3.4. I2CI2C（Inter-Integrated Circuit）是一种多主从通信的串口协议。
I2C使用两条引脚进行通信，包括时钟线和数据线。
在I2C总线上，可以连接多个设备，实现多个设备之间的通信和数据交换。
I2C通信速率较慢，但具有较简单的硬件设计和较低的功耗。
4. 协议选择和配置选择合适的串口通信协议需要考虑通信距离、通信速率、设备数量等因素。
单片机中的串口通信技术
单片机中的串口通信技术串口通信技术是指通过串行接口将数据传输和接收的技术。
在单片机领域，串口通信是一种常见的数据交互方式。
本文将介绍单片机中的串口通信技术，并探讨其在实际应用中的重要性。
一、串口通信的原理串口通信是指通过串行接口传输数据的方式，其中包括一个数据引脚和一个时钟引脚。
数据引脚用于传输二进制数据，在每个时钟周期内，数据引脚上的数据会被读取或写入。
时钟引脚则用于控制数据的传输速度。
单片机中的串口通信主要包含两个部分：发送和接收。
发送时，单片机将数据转换为二进制形式，并通过串口发送出去。
接收时，单片机会从串口接收到二进制数据，并将其转换为可识别的格式。
通过发送和接收两个过程，单片机可以与外部设备进行数据交互。
二、串口通信的类型在单片机中，串口通信主要包含两种类型：同步串口和异步串口。
同步串口是指发送和接收两个设备之间使用相同的时钟信号，以保持数据同步。
同步串口通信速度快，但需要额外的时钟信号输入。
异步串口则是通过发送数据前提供起始位和终止位来区分不同数据帧的方式进行通信。
异步串口通信的优势是不需要额外的时钟信号，但速度相对较慢。
在实际应用中，通常使用异步串口通信。
异步串口通信相对简单易用，适合多种应用场景。
三、单片机串口通信的实现单片机中实现串口通信通常需要以下几个方面的内容：1. 串口通信引脚配置：单片机需要连接到一个串口芯片或者其他外部设备，因此需要配置相应的引脚作为串口通信的数据引脚和时钟引脚。
2. 波特率设置：波特率是指单位时间内传输的数据位数。
在进行串口通信时，发送端和接收端的波特率需要相同。
单片机中通常通过寄存器设置波特率，以确保数据传输的稳定性。
3. 数据发送和接收：在单片机中，通过将数据写入发送缓冲器并启动发送操作来发送数据。
接收数据时，单片机会接收到串口中的数据，并将其保存在接收缓冲器中。
4. 中断机制：在进行串口通信时，单片机通常会使用中断机制来处理数据接收和发送。
中断机制可以减轻单片机的负担，提高系统效率。
51单片机串口通信(相关例程)
51单片机串口通信(相关例程) 51单片机串口通信(相关例程)一、简介51单片机是一种常用的微控制器，它具有体积小、功耗低、易于编程等特点，被广泛应用于各种电子设备和嵌入式系统中。
串口通信是51单片机的常见应用之一，通过串口通信，可以使单片机与其他外部设备进行数据交互和通信。
本文将介绍51单片机串口通信的相关例程，并提供一些实用的编程代码。
二、串口通信基础知识1. 串口通信原理串口通信是通过串行数据传输的方式，在数据传输过程中，将信息分为一个个字节进行传输。
在51单片机中，常用的串口通信标准包括RS232、RS485等。
其中，RS232是一种常用的串口标准，具有常见的DB-9或DB-25连接器。
2. 串口通信参数在进行串口通信时，需要设置一些参数，如波特率、数据位、停止位和校验位等。
波特率表示在单位时间内传输的比特数，常见的波特率有9600、115200等。
数据位表示每个数据字节中的位数，一般为8位。
停止位表示停止数据传输的时间，常用的停止位有1位和2位。
校验位用于数据传输的错误检测和纠正。
三、串口通信例程介绍下面是几个常见的51单片机串口通信的例程，提供给读者参考和学习：1. 串口发送数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendChar(unsigned char dat){SBUF = dat; // 发送数据while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志}void main(){UART_Init(); // 初始化串口while (1){UART_SendChar('A'); // 发送字母A}}```2. 串口接收数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_Recv(){unsigned char dat;if (RI) // 检测是否接收到数据{dat = SBUF; // 读取接收到的数据 RI = 0; // 清除接收中断标志// 处理接收到的数据}}void main(){UART_Init(); // 初始化串口EA = 1; // 允许中断ES = 1; // 允许串口中断while (1)// 主循环处理其他任务}}```3. 串口发送字符串```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendString(unsigned char *str){while (*str != '\0')SBUF = *str; // 逐个发送字符while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志str++; // 指针指向下一个字符}}void main(){UART_Init(); // 初始化串口while (1){UART_SendString("Hello, World!"); // 发送字符串}}```四、总结本文介绍了51单片机串口通信的基础知识和相关编程例程，包括串口发送数据、串口接收数据和串口发送字符串。
单片机指令的串口通信实现方法
单片机指令的串口通信实现方法串口通信是指通过串行通信接口实现的数据传输方式。
在单片机系统中，串口通信是一种重要的通信方式，可以实现与外部设备（如PC 机、传感器等）的数据交互。
本文将介绍单片机指令的串口通信实现方法，包括硬件连接和软件编程两方面。
一、硬件连接串口通信需要通过发送器和接收器两个设备来完成数据的发送和接收。
在单片机系统中，可使用通用异步收发器（UART）作为串行通信接口。
下面是串口通信的硬件连接步骤：1. 将单片机与UART连接：首先，确保单片机具有UART接口，并根据其引脚定义将UART的发送线（TXD）连接到单片机的接收引脚，接收线（RXD）连接到单片机的发送引脚。
2. 选择波特率：波特率指每秒钟传送的位数，通常使用的波特率有9600、115200等。
在发送和接收数据时，单片机和外部设备需要使用相同的波特率，以保证数据的正确传输。
3. 连接外部设备：根据实际需求，将UART的发送线和接收线分别连接到外部设备的接收引脚和发送引脚。
二、软件编程实现单片机指令的串口通信需要编写相应的软件程序。
下面是基于C语言的软件编程实现方法：1. 初始化串口：在程序开始时，需要对串口进行初始化设置。
通过设置寄存器来配置波特率、数据位、停止位等参数。
2. 发送数据：使用发送指令将待发送的数据写入UART的数据寄存器，等待数据传输完成。
3. 接收数据：通过接收指令读取UART接收到的数据，并进行相应的处理。
可以使用中断或轮询方式进行数据接收。
4. 错误处理：在数据传输过程中，可能会出现错误，例如帧错误、奇偶校验错误等。
需要进行相应的错误处理操作，例如重新发送数据或发出错误提示。
5. 通信协议：根据通信需求，可以制定相应的通信协议。
通信协议包括数据帧结构、数据格式、数据校验等内容，用于确保数据的可靠传输。
三、实例演示下面通过一个简单的示例来演示单片机指令的串口通信实现方法。
假设我们需要实现从单片机向PC机发送一条消息，并接收PC机返回的确认信息。
单片机教程_-串口通信
单片机教程_-串口通信单片机教程串口通信在单片机的世界里，串口通信是一项至关重要的技术。
它就像是单片机与外部世界交流的“语言”，让单片机能够与其他设备进行有效的数据传输和信息交换。
无论是在工业控制、智能家居，还是在各种电子设备中，串口通信都扮演着不可或缺的角色。
接下来，让我们一起深入了解单片机中的串口通信。
首先，我们来认识一下什么是串口通信。
简单来说，串口通信是一种逐位传输数据的通信方式。
它将数据一位一位地按照顺序进行发送和接收，就像一个人在依次说出一个个的字。
与并行通信不同，并行通信是同时传输多位数据，而串口通信虽然速度相对较慢，但它的线路简单，成本较低，因此在很多应用场景中被广泛使用。
在单片机中，实现串口通信通常需要几个关键的部分。
首先是串口控制器，它负责控制数据的发送和接收。
就像是一个交通指挥员，指挥着数据的流向。
然后是串口引脚，通过这些引脚，数据得以进出单片机。
串口通信有其特定的参数设置，这包括波特率、数据位、停止位和校验位。
波特率决定了数据传输的速度，就像汽车行驶的速度一样。
常见的波特率有 9600、115200 等。
数据位则规定了每次传输的数据位数，一般有 8 位、7 位等。
停止位表示一个数据帧的结束，通常有 1 位或 2 位。
校验位用于检查数据传输过程中是否出现错误，有奇校验、偶校验和无校验等方式。
那么，如何在单片机中编程实现串口通信呢？以常见的 51 单片机为例，我们需要先对串口进行初始化设置。
这包括设置波特率、数据位、停止位和校验位等参数。
然后，在发送数据时，将要发送的数据写入特定的寄存器，单片机就会自动将数据通过串口引脚发送出去。
接收数据时，单片机会自动将接收到的数据存放到特定的寄存器中，我们只需要从这个寄存器中读取数据即可。
在实际应用中，串口通信有着广泛的用途。
比如，我们可以通过串口将单片机采集到的数据发送到电脑上进行分析和处理。
又或者，我们可以通过串口接收来自电脑或其他设备的控制指令，从而实现对单片机系统的远程控制。
51单片机串口通信连续发送接收字节
51单片机串口通信连续发送接收字节当使用单片机串口通信，连续发送字节时，如何处理呢？使用串口中断接收发送字节，中断内的程序尽可能简单，因为考虑到占用时间。
本文以连续发送4个字节为例，给出例程如下所示：本例程使用的单片机型号为:IAP15W4K58S//工作频率为11.0592MHz#include "reg51.h"#include "intrins.h"typedef unsigned char BYTE;typedef unsigned int WORD;#define FOSC 11059200L //系统频率//#define BAUD 115200 //#define BAUD 9600 //定义串口波特率#define Num_byte 4 //接收数据4个字节BYTE Data_temp[Num_byte]={0,0,0,0};sfr P0M1 = 0x93;sfr P0M0 = 0x94;sfr P1M1 = 0x91;sfr P1M0 = 0x92;sfr P2M1 = 0x95;sfr P2M0 = 0x96;sfr P3M1 = 0xb1;sfr P3M0 = 0xb2;sfr P4M1 = 0xb3;sfr P4M0 = 0xb4;sfr P5M1 = 0xC9;sfr P5M0 = 0xCA;sfr P6M1 = 0xCB;sfr P6M0 = 0xCC;sfr P7M0 = 0xE2;sfr AUXR = 0x8e; //辅助寄存器sfr T2H = 0xd6; //定时器2高8位sfr T2L = 0xd7; //定时器2低8位sfr P_SW1 = 0xA2; //外设功能切换寄存器1sbit LED1=P1^1;sbit LED2=P1^2;bit busy=0; //定义是否接收完4个字节BYTE num=0; //记录4个字节的数据void SendData(BYTE dat);void SendString(char *s);BYTE read_Byte();void delay();void main(){P0M0 = 0x00;P0M1 = 0x00;P1M0 = 0x00;P1M1 = 0x00;P2M0 = 0x00;P2M1 = 0x00;P3M0 = 0x00;P3M1 = 0x00;P4M0 = 0x00;P4M1 = 0x00;P5M0 = 0x00;P5M1 = 0x00;P6M0 = 0x00;P7M0 = 0x00;P7M1 = 0x00;P_SW1 &= 0x3F; //(P3.0/RxD, P3.1/TxD)SCON = 0x50; //8位可变波特率,允许接收T2L = (65536 - (FOSC/4/BAUD)); //设置波特率重装值T2H = (65536 - (FOSC/4/BAUD))>>8;AUXR = 0x15; //T2为1T模式, 并启动定时器2，选择定时器2为串口1的波特率发生器ES = 1; //使能串口1中断EA = 1;//SendString("STC15F2K60S2\r\nUart Test !\r\n");while(1){if(busy){ES=0;for(num=0;num<Num_byte;num++){SBUF= Data_temp[num]+0x05;while(!TI);TI=0;}num=0;ES=1;busy=0;}//SendData(3);//delay();//delay();;}/*----------------------------UART 中断服务程序-----------------------------*/void Uart() interrupt 4 using 1{ES=0;RI = 0; //清除RI位Data_temp[num++]= SBUF;if(num==Num_byte)busy=1;ES=1;}/*----------------------------发送串口数据----------------------------*/void SendData(BYTE dat){while (busy); //等待前面的数据发送完成SBUF = dat; //写数据到SBUF寄存器busy = 1;}/*----------------------------发送字符串----------------------------*/void SendString(char *s){while (*s) //检测字符串结束标志{SendData(*s); //发送当前字符s++;}//接收1个字节BYTE read_Byte(){ BYTE character;character = SBUF;return character;}void delay(){ BYTE i,j;for(i=220;i--;i>0)for(j=220;j--;j>0); }。
单片机指令的串口通信学习如何使用单片机指令进行串口通信
单片机指令的串口通信学习如何使用单片机指令进行串口通信单片机指令的串口通信学习：如何使用单片机指令进行串口通信一、引言在嵌入式系统中，单片机是一种常见的核心控制部件。
而单片机的串口通信技术则是实现各种外设与单片机之间相互通信的基础。
本文将介绍如何使用单片机指令进行串口通信的学习。
二、串口通信原理串口通信是一种将数据一位一位地连续传输的通信方式，通常使用一对数据线（TX和RX）进行双向传输。
其中，TX（Transmit）线用于发送数据，RX（Receive）线用于接收数据。
在串口通信中，数据通过串行方式传输，即逐位发送和接收，由此可实现稳定和可靠的数据传输。
三、单片机指令的串口通信为了实现单片机的串口通信，我们需要掌握相应的指令和设置寄存器的方法。
以下是常用的单片机指令：1. 串口初始化指令在使用串口通信功能之前，需要对单片机的串口进行初始化配置。
不同型号的单片机可能会有差异，但一般包括以下内容：- 设置波特率：波特率是指单位时间内传输的数据位数。
常见的波特率有9600、115200等。
通过设置相应的寄存器，可以指定串口的波特率。
- 设置数据位、停止位和校验位：数据位指每个数据包含的位数，常见的有8位和9位；停止位用于标记一个数据包的结束，通常为1位；校验位用于检验数据的正确性和完整性。
- 启动串口：初始化配置完成后，通过启动串口指令，使串口开始工作。
2. 发送数据指令发送数据指令用于向外设发送数据。
主要包括以下步骤：- 检查发送缓冲区是否为空：在发送数据之前，需要先检查发送缓冲区是否为空，以确保前一次发送的数据已经被外设处理完毕。
- 写入发送数据：将待发送的数据写入发送寄存器中，等待发送完成。
- 等待发送完成：等待发送完成标志位的置位，表示数据已经发送完成。
3. 接收数据指令接收数据指令用于接收外设发送的数据。
主要包括以下步骤：- 检查接收缓冲区是否非空：在接收数据之前，需要先检查接收缓冲区是否非空，以确保有数据可以接收。
单片机串口通信原理及实现方法
单片机串口通信原理及实现方法串口通信是指电脑或其他设备通过串行通信接口与外部设备进行数据传输的方式。
在单片机应用中，串口通信是一种常用的方式，能够实现与外部设备的数据交互和控制。
本文将介绍单片机串口通信的原理和实现方法。
一、串口通信原理串口通信采用串行传输方式，即逐位（bit）地传输数据，其中包括一个起始位、一个或多个数据位、一个或多个校验位和一个停止位。
常用的串口通信协议有RS-232、RS-485等。
在单片机串口通信中，主要包括以下几个部分：1. 时钟信号：单片机通过时钟信号来同步数据的传输，确保发送和接收的数据在同一时间段内互相对应。
2. 波特率：波特率是指每秒钟传送的比特数，也称为传输速率。
单片机与外部设备通信时，需要设置相同的波特率，以保证数据传输的准确性。
3. 数据格式：包括起始位、数据位、校验位和停止位。
起始位用于标识数据的开始，通常为逻辑低电平；数据位表示传输的数据长度，常用的有8位和9位；校验位用于检查数据的准确性，常用的有奇偶校验和检验等；停止位表示数据传输的结束，常用的为一个或两个停止位。
4. 控制信号：单片机通过控制信号来控制数据的发送和接收。
常用的控制信号有数据发送使能信号、数据接收使能信号、复位信号等。
二、单片机串口通信的实现方法单片机串口通信的实现方法主要包括以下几个步骤：1. 设置引脚功能：确定单片机的引脚功能，将其配置为串口通信功能。
不同的单片机芯片有不同的引脚功能设置方法，可以参考芯片手册进行配置。
2. 设置波特率：根据通信需求，设置单片机的波特率。
波特率的设置包括计算波特率产生所需的时钟频率和设置相应的控制寄存器。
3. 配置数据格式：根据通信协议，设置数据的格式，包括起始位、数据位、校验位和停止位。
这些设置通常是通过控制寄存器来实现的。
4. 数据发送与接收：通过单片机的串口发送寄存器和接收寄存器进行数据的发送与接收。
发送数据时，将需要发送的数据写入发送寄存器；接收数据时，通过读取接收寄存器获取接收的数据。
单片机串口程序作用
单片机串口程序作用随着计算机技术的不断进步和发展，单片机技术也愈加成熟，并且在各个领域中被广泛应用。
而单片机串口程序作为单片机应用程序中的重要部分，也发挥着不可忽视的作用。
本文将从什么是单片机串口、单片机串口程序的基本作用、单片机串口程序的组成及安装、单片机串口程序在生活中的应用和单片机串口程序应用的局限性等方面进行深入探讨和分析。
一、什么是单片机串口单片机串口，简单来说，是指利用串行传输技术，实现单片机与外部设备之间的数据交换。
单片机串口通过串口通信协议，在单片机与其他设备之间建立一种通讯机制。
串口通信协议是一种数字通信协议，它的特点是使用很少的线路即可建立通信，而且传输速度不会受到传输距离的限制。
二、单片机串口程序的基本作用我们都知道，单片机没有显示器、键盘等外部交互设备，因此想要进行数据的输入和输出，需要通过串口或并口通讯的方式来实现。
串口程序作为单片机应用程序中的重要组成部分，它的基本作用是实现单片机和计算机之间的数据传输和通信。
具体来说，单片机串口程序可以实现以下几个方面的功能：1、数据传输功能：单片机串口程序可以将单片机中处理好的数据通过串口传输到计算机中，也可以将计算机中的命令通过串口传输到单片机中，从而实现单片机与计算机之间的数据交换。
2、接口功能：单片机串口程序可以将单片机的数据接口与计算机进行连接，实现控制和监测单片机系统的各种数据。
同时，它还可以扩展多种不同类型的传感器、执行器等外部设备，为单片机系统提供更广阔的应用空间。
3、协议转换功能：由于单片机串口通讯协议并不统一，在单片机与不同设备之间进行串口通讯时，需要协议转换。
串口程序可以实现不同协议之间的转换，从而实现单片机与其他设备之间的通信。
4、实时监测功能：在单片机系统应用中，时时刻刻都需要监测各种数据和状态，例如测量温度、湿度、压力等传感器的数据、控制电机等执行器的状态。
单片机串口程序可以不间断地接收外部设备发送的信号，实时检测系统的各种数据和状态。
单片机串口通信协议
单片机串口通信协议单片机串口通信是指通过串行通信接口实现的一种数据传输方式，它在嵌入式系统中具有广泛的应用。
串口通信协议是指在串口通信中规定的数据传输格式和通信规则，它决定了数据的传输方式、数据的帧格式、数据的校验方式等重要参数，是保证串口通信正常进行的基础。
本文将介绍单片机串口通信协议的相关知识，帮助大家更好地理解和应用串口通信技术。
首先，我们来了解一下单片机串口通信的基本原理。
单片机的串口通信是通过串行通信接口实现的，它包括发送端和接收端两部分。
发送端将要发送的数据按照一定的格式发送出去，接收端接收到数据后进行解析和处理。
串口通信中的数据传输是按照一定的时序和规则进行的，发送端和接收端必须遵守相同的通信协议才能正常进行数据交换。
在单片机串口通信中，通信协议的制定非常重要。
通信协议包括数据帧格式、波特率、数据位、停止位、校验位等参数。
其中，数据帧格式决定了数据的传输格式，包括起始位、数据位、停止位和校验位等；波特率是指数据传输的速率，常用的波特率有9600、115200等；数据位是指每个数据字节中的数据位数，通常为8位；停止位是指每个数据字节后面的停止位数，通常为1位；校验位用于检验数据传输的正确性，常见的校验方式有奇偶校验、偶校验和无校验等。
这些参数的选择需要根据具体的应用场景来确定，不同的应用场景可能需要不同的通信协议参数。
在实际的单片机串口通信中，需要根据具体的应用需求来选择合适的通信协议。
通信协议的选择既要考虑数据传输的可靠性，又要考虑数据传输的效率。
通常情况下，波特率越高，数据传输的速率越快，但是对硬件要求也越高；数据位、停止位和校验位的选择要根据实际的数据格式和传输距离来确定，以保证数据的正确传输；同时，还需要考虑通信协议的兼容性和稳定性，以确保通信的可靠性和稳定性。
总之，单片机串口通信协议是保证串口通信正常进行的基础，它决定了数据的传输方式、数据的帧格式、数据的校验方式等重要参数。
单片机的通信接口
单片机的通信接口在单片机（Microcontroller）的应用中，通信接口是非常重要的一部分。
通过通信接口，单片机可以与外部设备进行数据的传输和交互，实现与外部世界的连接。
本文将以常见的串口通信接口为例，介绍单片机通信接口的基本原理和应用。
一、串口通信接口的原理串口通信接口是一种数字通信接口，用于实现异步串行数据传输。
它由两根信号线组成：发送线（Tx）和接收线（Rx）。
发送线负责将单片机的数据发送给外部设备，接收线则用于接收外部设备发送的数据。
串口通信接口的传输速率可以通过波特率（Baud Rate）来表示。
波特率指的是每秒钟传输的比特数，常见的波特率有9600、115200等。
在通信双方设定相同的波特率之后，才能正确地进行数据传输。
二、串口通信接口的应用串口通信接口在实际应用中有着广泛的用途，下面列举几个常见的应用场景：1. 与计算机通信：通过串口通信，单片机可以与计算机进行数据交互。
在这种应用中，通常使用USB转串口的方式，将单片机与计算机连接起来。
这样，我们就可以通过计算机上的串口终端软件与单片机进行通信，并进行数据的发送与接收。
2. 与传感器交互：很多传感器具备串口通信接口，通过与单片机连接，可以获取传感器采集到的数据，并进行相应的处理。
例如，温湿度传感器可以通过串口将采集到的温湿度数据发送给单片机，从而实现温湿度的实时监测。
3. 控制外部设备：通过串口通信接口，单片机可以控制各种外部设备，实现功能的扩展。
例如，可以通过串口与液晶显示屏连接，将单片机中的数据实时显示在显示屏上；也可以控制电机、继电器等外部设备，实现各种控制功能。
4. 远程通信：通过串口通信，可以实现单片机与远程设备之间的数据传输。
例如，通过GPRS模块连接到互联网，实现单片机与远程服务器之间的数据交互，实现远程控制或监测等功能。
以上只是串口通信接口的一些常见应用场景，实际上，通信接口的应用是非常广泛的，可以根据具体需求选择不同的通信方式和协议。
单片机串口收发时序
单片机串口收发时序单片机串口收发时序是指单片机通过串口与外部设备进行数据的传输过程中所需要遵循的时序规则。
串口是指串行通信口，是一种适合低速、近距离通信的通信方式，串口通信的特点是信号的发送和接受是按位顺序进行的，这种通信方式的传输速率较慢，但是可以用于短距离的数据传输。
单片机串口收发过程可以分为发送和接收两个部分。
在发送数据的过程中，单片机需要按照一定的格式将数据转化为串行信号。
首先，单片机向发送端口写入一个起始位，通常是高电平的信号；然后，按照指定的数据格式，将各位数据依次发送出去，最后再发送一个停止位，通常是低电平的信号。
在接收数据的过程中，单片机需要按照时序规则来读取从外部设备传输过来的串行信号。
首先，单片机检测到一个电平变化，表示起始位的到来，然后按照指定数据格式读取数据位并进行解码，最后读取停止位来确定数据接收完成。
为了保证单片机串口收发过程的稳定和可靠，需要遵循以下的时序规则：1.起始位：单片机应该在信号的起始处接受到高电平的起始位。
2.数据位：单片机需要在接受到起始位后按照指定格式读取数据位，最常见的方式是LSB先发，一般是8位或9位。
3.校验位：为了减少数据传输过程中的错误，通常在数据位之后加上一个校验位。
常见的校验方式有奇偶校验和校验和两种，单片机需要按照指定规则计算出校验位，然后再发送出去。
4.停止位：单片机在发送数据完成后需要发送一个停止位来表示数据传输的结束。
通常是一个低电平的信号。
综上所述，单片机串口收发时序包括起始位、数据位、校验位和停止位。
遵循规定的时序规则可以使单片机与外部设备之间的通信更加稳定和可靠，从而有效提高通信效率。
单片机串口通信的发送与接收
51单片机的串口，是个全双工的串口，发送数据的同时，还可以接收数据。
当串行发送完毕后，将在标志位TI 置1，同样，当收到了数据后，也会在RI 置1。
无论RI 或TI 出现了1，只要串口中断处于开放状态，单片机都会进入串口中断处理程序。
在中断程序中，要区分出来究竟是发送引起的中断，还是接收引起的中断，然后分别进行处理。
看到过一些书籍和文章，在串口收、发数据的处理方法上，很多人都有不妥之处。
接收数据时，基本上都是使用“中断方式”，这是正确合理的。
即：每当收到一个新数据，就在中断函数中，把RI 清零，并用一个变量，通知主函数，收到了新数据。
发送数据时，很多的程序都是使用的“查询方式”，就是执行while(TI ==0); 这样的语句来等待发送完毕。
这时，处理不好的话，就可能带来问题。
看了一些网友编写的程序，发现有如下几条容易出错：１．有人在发送数据之前，先关闭了串口中断！等待发送完毕后，再打开串口中断。
这样，在发送数据的等待期间内，如果收到了数据，将不能进入中断函数，也就不会保存的这个新收到的数据。
这种处理方法，就会遗漏收到的数据。
２．有人在发送数据之前，并没有关闭串口中断，当TI = 1 时，是可以进入中断程序的。
但是，却在中断函数中，将TI 清零!这样，在主函数中的while(TI ==0);，将永远等不到发送结束的标志。
３．还有人在中断程序中，并没有区分中断的来源，反而让发送引起的中断，执行了接收中断的程序。
对此，做而论道发表自己常用的方法：接收数据时，使用“中断方式”，清除RI 后，用一个变量通知主函数，收到新数据。
发送数据时，也用“中断方式”，清除TI 后，用另一个变量通知主函数，数据发送完毕。
这样一来，收、发两者基本一致，编写程序也很规范、易懂。
更重要的是，主函数中，不用在那儿死等发送完毕，可以有更多的时间查看其它的标志。
实例：求一个PC与单片机串口通信的程序，要求如下：1、如果在电脑上发送以$开始的字符串，则将整个字符串原样返回（字符串长度不是固定的）。
51单片机串口通信
51单片机串口通信串行口通信是一种在计算机和外部设备之间进行数据传输的通信方式，其中包括了并行通信、RS-232通信、USB通信等。
而在嵌入式系统中，最常见、最重要的通信方式就是单片机串口通信。
本文将详细介绍51单片机串口通信的原理、使用方法以及一些常见问题与解决方法。
一、串口通信的原理串口通信是以字节为单位进行数据传输的。
在串口通信中，数据传输分为两个方向：发送方向和接收方向。
发送方将待发送的数据通过串行转并行电路转换为一组相对应的并行信号，然后通过串口发送给接收方。
接收方在接收到并行信号后，通过串行转并行电路将数据转换为与发送方发送时相对应的数据。
在51单片机中，通过两个寄存器来实现串口通信功能：SBUF寄存器和SCON寄存器。
其中，SBUF寄存器用于存储要发送或接收的数据，而SCON寄存器用于配置串口通信的工作模式。
二、51单片机串口通信的使用方法1. 串口的初始化在使用51单片机进行串口通信之前，需要进行串口的初始化设置。
具体的步骤如下：a. 设置波特率：使用波特率发生器，通过设定计算器的初值和重装值来实现特定的波特率。
b. 串口工作模式选择：设置SCON寄存器，选择串行模式和波特率。
2. 发送数据发送数据的过程可以分为以下几个步骤：a. 将要发送的数据存储在SBUF寄存器中。
b. 等待发送完成，即判断TI（发送中断标志位）是否为1，如果为1，则表示发送完成。
c. 清除TI标志位。
3. 接收数据接收数据的过程可以分为以下几个步骤：a. 等待数据接收完成，即判断RI（接收中断标志位）是否为1，如果为1，则表示接收完成。
b. 将接收到的数据从SBUF寄存器中读取出来。
c. 清除RI标志位。
三、51单片机串口通信的常见问题与解决方法1. 波特率不匹配当发送方和接收方的波特率不一致时，会导致数据传输错误。
解决方法是在初始化时确保两端的波特率设置一致。
2. 数据丢失当发送方连续发送数据时，接收方可能会出现数据丢失的情况。
单片机串口通信程序
引言：单片机串口通信程序是一种用于实现单片机与外部设备进行数据传输的通信方式。
它通过串口接口将数据以串行的形式传输，实现了高效、可靠的数据交互。
本文将详细介绍单片机串口通信程序的实现原理、步骤和注意事项。
概述：单片机串口通信程序主要包括串口初始化、发送数据、接收数据和中断处理等部分。
其中，串口初始化是设置串口通信的参数，发送数据和接收数据是具体的数据传输操作，中断处理则是处理串口中断事件的相关操作。
正文：一、串口初始化1.确定串口通信的波特率：波特率是指单位时间内传输的比特数，需要根据通信双方的需求确定合适的波特率。
2.设置数据位、停止位和校验位：数据位决定了每个字节中实际有效数据的位数，通常为8位；停止位用于判断一个字节的结束，通常为1位；校验位用于检测和纠正数据传输过程中的错误。
3.打开串口：通过使能相应的寄存器位，开启串口功能。
二、发送数据1.准备要发送的数据：将要发送的数据存储在缓冲区中，可以是一个字节、多个字节或一个字符串。
2.判断发送缓冲区是否为空：检查发送缓冲区是否已被发送完毕，如果为空则可以开始发送新的数据。
3.将数据发送到串口寄存器：将准备好的数据写入串口寄存器，启动数据传输。
4.等待数据发送完毕：通过检查发送完成标志位，判断数据是否已经成功发送完毕。
三、接收数据1.等待接收缓冲区非空：通过检查接收缓冲区是否有新的数据接收到，判断是否可以开始接收数据。
2.读取接收缓冲区的数据：通过读取串口寄存器中的数据，获取已接收到的数据。
3.处理接收到的数据：对接收到的数据进行相应的处理操作，可以是存储、显示或其他操作。
四、中断处理1.使能串口中断：通过设置相应的中断使能标志位，允许串口中断事件的发生。
2.处理接收中断：当接收缓冲区有新的数据到达时，触发串口接收中断，通过中断服务程序对接收到的数据进行处理。
3.处理发送中断：当发送缓冲区为空时，触发串口发送中断，通过中断服务程序发送新的数据。
单片机串口工作原理
单片机串口工作原理
串口，即串行通信口，是一种在计算机和外设之间进行数据传输的通信接口。
单片机串口是指单片机上的串行通信接口，用于实现单片机与其他设备之间的数据传输。
单片机串口的工作原理如下：
1. 串口通信协议：串口通信需要遵循一定的通信协议，常见的串口通信协议有UART、RS-232、RS-485等。
其中UART是
一种常用的串行通信协议，用于定义数据的传输格式、波特率等。
2. 数据传输方式：串口通信采用的是串行传输方式，即将数据比特依次发送或接收。
发送端将数据按照一定的格式转换为电平信号，接收端将电平信号转换为数据。
3. 通信参数：串口通信需要设置一些通信参数，包括波特率、数据位数、校验位、停止位等。
这些参数决定了数据传输的速率和精度。
4. 数据帧：数据帧是串口通信的基本数据单位，包括起始位、数据位、校验位和停止位。
发送端将数据按照数据帧格式发送，接收端按照相同的数据帧格式接收数据。
5. 通信流程：串口通信的流程包括发送方和接收方。
发送方将数据按照一定的格式发送到串口，接收方从串口接收数据并解析。
6. 中断机制：单片机串口通信常常使用中断机制来实现异步传输。
发送和接收数据时，可以通过中断方式进行处理，提高系统的实时性。
总的来说，单片机串口工作原理就是通过一定的通信协议和参数，在一个端口上实现数据的串行传输。
发送方将数据转换为电平信号发送，接收方将电平信号转换为数据接收。
通过这种方式，单片机可以和其他设备进行数据交换和通信。
单片机串口通信原理及应用实例分享
单片机串口通信原理及应用实例分享串口通信是一种常见的通信方式，它被广泛应用于单片机与外设、单片机与计算机等设备之间的数据传输。
本文将介绍单片机串口通信的原理和一些典型的应用实例。
首先，我们来了解一下单片机串口通信的原理。
串口通信是通过串行数据传输完成的，即数据一位位地按照固定的顺序传输。
单片机通常会使用UART（通用异步收发传输器）芯片来实现串口通信。
UART芯片中有两个寄存器，分别为发送寄存器和接收寄存器。
发送寄存器用于存放待发送的数据，而接收寄存器用于存放接收到的数据。
在单片机串口通信中，发送和接收的数据通过引脚进行传输。
其中，一个引脚称为TXD（发送数据线），负责将数据发送给外设或计算机；另一个引脚称为RXD（接收数据线），负责接收外设或计算机发送过来的数据。
数据的传输是通过一定的通信协议进行的，如常用的有RS232、RS485等。
下面，我们来讲解一些单片机串口通信的应用实例，以便更好地理解和应用该技术。
1. LED灯控制假设我们想要通过串口通信来控制一个LED灯的开关状态。
首先，我们需要连接单片机的TXD引脚和LED控制引脚，以便通过串口发送命令给LED灯控制。
然后，在单片机程序中，通过串口接收数据的中断服务程序接收外部发送过来的命令，根据命令的内容来控制LED灯的开关状态。
例如，当接收到字符"ON"时，将LED灯的控制引脚拉高，使其点亮；当接收到字符"OFF"时，将LED灯的控制引脚拉低，使其熄灭。
2. 温度监测与控制我们可以利用串口通信来监测和控制温度。
首先，我们需要连接温度传感器和单片机的RXD引脚，以便将温度数据传输给单片机。
然后，在单片机程序中，通过串口发送数据的函数周期性地向外部发送命令请求温度数据。
接收到温度数据后，可以根据预设的温度阈值来判断是否需要控制附加设备进行温度调节。
例如，当温度超过设定的上限值时，通过串口发送命令给风扇或空调，使其自动调整温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
51单片机的串口，是个全双工的串口，发送数据的同时，还可以接收数据。
当串行发送完毕后，将在标志位TI 置1，同样，当收到了数据后，也会在RI 置1。
无论RI 或TI 出现了1，只要串口中断处于开放状态，单片机都会进入串口中断处理程序。
在中断程序中，要区分出来究竟是发送引起的中断，还是接收引起的中断，然后分别进行处理。
看到过一些书籍和文章，在串口收、发数据的处理方法上，很多人都有不妥之处。
接收数据时，基本上都是使用“中断方式”，这是正确合理的。
即：每当收到一个新数据，就在中断函数中，把RI 清零，并用一个变量，通知主函数，收到了新数据。
发送数据时，很多的程序都是使用的“查询方式”，就是执行while(TI ==0); 这样的语句来等待发送完毕。
这时，处理不好的话，就可能带来问题。
看了一些网友编写的程序，发现有如下几条容易出错：１．有人在发送数据之前，先关闭了串口中断！等待发送完毕后，再打开串口中断。
这样，在发送数据的等待期间内，如果收到了数据，将不能进入中断函数，也就不会保存的这个新收到的数据。
这种处理方法，就会遗漏收到的数据。
２．有人在发送数据之前，并没有关闭串口中断，当TI = 1 时，是可以进入中断程序的。
但是，却在中断函数中，将TI 清零!这样，在主函数中的while(TI ==0);，将永远等不到发送结束的标志。
３．还有人在中断程序中，并没有区分中断的来源，反而让发送引起的中断，执行了接收中断的程序。
对此，做而论道发表自己常用的方法：接收数据时，使用“中断方式”，清除RI 后，用一个变量通知主函数，收到新数据。
发送数据时，也用“中断方式”，清除TI 后，用另一个变量通知主函数，数据发送完毕。
这样一来，收、发两者基本一致，编写程序也很规范、易懂。
更重要的是，主函数中，不用在那儿死等发送完毕，可以有更多的时间查看其它的标志。
实例：求一个PC与单片机串口通信的程序，要求如下：1、如果在电脑上发送以$开始的字符串，则将整个字符串原样返回（字符串长度不是固定的）。
2、如果接收到1，则将P10置高电平，接收到0，P10置低电平。
（用来控制一个LED）单片机是STC89C52RC/晶振11.0592/波特率要求是9600或4800。
谢谢！问题补充：可能会将【$ABCD,123456,987654ccc,aasdasd,aaaa,sssd,4D】这样的字符串（字符串长度约为50-150个字符）传送给单片机，只能能原样返回。
[cpp]view plaincopy1.最佳答案：2.下列程序，已经调试成功。
3.#include <REG52.H>4.sbit LED = P1^0;5.unsigned char UART_buff;6.bit New_rec = 0, Send_ed = 1, Money = 0;7.//----------------------------------------------8.void main (void)9.{10. SCON = 0x50; //串口方式1, 8-n-1, 允许接收.11. TMOD = 0x20; //T1方式212. TH1 = 0xFD; [url=]//******************[/url]13. TL1 = 0xFD;14. TR1 = 1;15. ES = 1; //开中断.16. EA = 1;17.while(Money == 0); //等着交费，呵呵，等着接收$.18.while(1) {19.if ((New_rec == 1) && (Send_ed == 1)) { //如果收到新数据及发送完毕20. SBUF = UART_buff; //那就发送.21. New_rec = 0;22. Send_ed = 0;23. } }24.}25.//----------------------------------------------26.void ser_int (void) interrupt 427.{28.if(RI == 1) { //如果收到.29. RI = 0; //清除标志.30. New_rec = 1;31. UART_buff = SBUF; //接收.32.if(UART_buff == '1') LED = 1;33.if(UART_buff == '0') LED = 0;34.if(UART_buff == '$') Money = 1;35. }36.else { //如果送毕.37. TI = 0; //清除标志.38. Send_ed = 1;39. }40.}41.//----------------------------------------------/BLOG_ARTICLE_3007162.HTM串口接收程序是基于串口中断的，单片机的串口每次接收到一字节数据产生一次中断，然后再读取某个寄存器就可以得到串口接收的数据了。
然而在实际应用当中，基本上不会有单字节接收的情况。
一般都是基于一定串口通信协议的多字节通信。
在422或者485通信中，还可能是一个主机（一般是计算机）带多个从机（相应的有单片机的板卡）。
这就要求我们的单片机能够在连续接收到的串口数据序列中识别出符合自己板卡对应的通信协议，来进行控制操作，不符合则不进行任何操作。
简而言之就是，单片机要在一串数据中找到符合一定规律的几个字节的数据。
先来说下怎样定串口协议吧。
这个协议指的不是串口底层的协议，而是前面提到的数据帧协议。
一般都是有帧头（2~3个字节吧），数据（长度根据需要），结束位（1位，有时候设计成校验字节，最简单的校验也就是前面所有数据求和）。
比如0xaa 0x55 +（数据部分省略）+校验和（除了aa 55 之外数据的和），如果要是多板卡的话有时候还要在帧头后面加一个板选字节（相当于3字节帧头了）。
第一次写串口接收程序的时候，我首先想到的就是定义一个全局变量（实际上最好是定义局部静态变量），初始值设置为0，然后每进一次中断+1，然后加到串口通信协议的长度的时候再清零。
然后判断帧头、校验。
写完了之后我自己都觉得不对，一旦数据错开了一位，后面就永远都接收不到数了。
无奈看了一下前辈们的代码，跟我的思路差不多，只不过那个计数值跟接收到的数据时同时判断的，而且每次中断都要判断，一旦不对计数的那个变量就清零。
废话少说，直接上一段代码让大家看看就明白了。
（通信协议姑且按照简单的aa 55 一个字节数据一个字节校验，代码是基于51单片机的）。
接收成功则在中断程序中把串口接收成功标志位置1。
