变压器的轻重瓦斯保护
变压器瓦斯保护
变压器瓦斯保护一．瓦斯保护的定义瓦斯保护是变压器内部故障的主保护，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，从油箱向油枕流动，其强烈程度随故障的严重程度不同而不同，反应这种气流与油流而动作的保护称为瓦斯保护，也叫气体保护。
规程规定：对于容量为800kVA及以上的油浸式变压器和400kVA及以上的车间内油浸式变压器，应装设瓦斯保护。
二．瓦斯保护的分类瓦斯保护一般分为轻瓦斯和重瓦斯两类。
1.轻瓦斯：变压器内部过热,或局部放电,使变压器油油温上升，产生一定的气体,汇集于继电器内,达到了一定量后触动继电器，发出信号。
2.重瓦斯：变压器内发生严重短路后，将对变压器油产生冲击，使一定油流冲向继电器的档板,动作于跳闸。
三．瓦斯继电器的结构及动作原理瓦斯继电器有浮筒式、档板式、开口杯式等不同型号。
目前大多采用QJ-80型继电器（其结构如图1所示），其信号回路接上开口杯，跳闸回路接下档板。
图1 FJ3-80型复合式瓦斯继电器的结构1:上开口杯；2:下开口杯；3:干挤触点；4:平衡锤；5:放气阀；6:探针；7:支架；8:挡板；9:进油挡板；10:永久磁铁瓦斯继电器的上、下方各有一个带干簧接点的开口杯，即上开口杯和下开口杯。
正常时，上开口杯1、下开口2杯都浸在油内，由于开口杯及附件在油内的重力所产生的力矩比平衡锤4所产生的力矩小，因此开口杯都处于上升位置，干簧触点3是断开的。
当油箱内发生轻微故障时，产生的少量气体（称轻瓦斯）聚集在继电器的上部，迫使油面下降，上开口杯1露出油面。
这时，上开口杯及附件在空气中的重力加上杯内的油重所产生的力矩大于平衡锤所产生的力矩。
因此上开口杯1沿顺时针方向转动，并带动永久磁铁10靠近干簧触点3，干簧触点依靠磁力作用而闭合，发出轻瓦斯的预告信号。
当油箱内发生严重故障时，产生大量气体（称重瓦斯），形成油气流，沿连接管冲向油枕。
变压器的瓦斯保护及其日常维护注意事项（三篇）
变压器的瓦斯保护及其日常维护注意事项变压器是电力系统中重要的设备之一，负责将输电电压调整为适合用户使用的电压。
为确保正常运行和延长使用寿命，变压器的瓦斯保护和定期维护都至关重要。
以下将分别介绍变压器的瓦斯保护和日常维护注意事项。
一、变压器的瓦斯保护瓦斯是变压器内部绕组和油箱内油料的分解产物，会随着油温升高而产生。
瓦斯保护的目的是及时发现和排除变压器内部异常情况，保障设备的安全运行。
瓦斯保护包括监测变压器内部瓦斯浓度和及时处理异常情况。
1. 变压器瓦斯浓度的监测应安装瓦斯浓度监测仪器，定期对变压器内部及排气通道进行检测。
一般监测指标包括氢气（H2）、一氧化碳（CO）、二氧化碳（CO2）等。
通过监测变压器内部的瓦斯浓度，可以发现变压器内部可能存在的故障，如绕组局部放电、绝缘击穿等。
2. 瓦斯浓度异常处理当瓦斯浓度超过设定阈值时，应及时采取相应措施。
这可能是因为变压器内部发生了故障或异常情况。
处理方法一般有以下几种：（1）检查变压器绕组、油箱和冷却系统等部位是否存在漏油、渗漏等情况；（2）检查并清洗变压器内部的隔油器等设备；（3）检查绕组接地、绝缘等情况，及时处理可能的故障。
二、变压器的日常维护注意事项日常维护是确保变压器正常运行和延长使用寿命的重要措施。
以下列举几个常见维护注意事项：1. 周期性维护定期对变压器进行维护，以保持其正常运行状态。
一般可以采取以下措施：（1）检查变压器绕组和油箱的绝缘状况，应清除绕组表面的灰尘和浮尘；（2）检查并清洗变压器冷却器、冷却风扇等设备，保持冷却系统畅通；（3）检查变压器接地装置是否正常，确保安全运行；（4）检查变压器油位及油质，必要时更换变压器油；（5）检查变压器防雷装置和避雷器等是否完好。
2. 温度和负载监控变压器在工作过程中应注意监测其温度和负载情况。
温度过高可能是变压器内部存在故障的信号，应及时处理。
负载过大可能导致变压器过载，应调整负载或增加变压器容量。
变压器瓦斯保护动作后的检查与处理
变压器瓦斯保护动作后的检查与处理变压器的瓦斯保护是保护变压器内部故障的主保护。
当变压器内部故障不大时，变油内产生气体，使轻瓦斯动作，发出信号。
例如，变压器绕组匝间与层间局部短路，铁芯维良以及变压器严重漏油.油面下降，轻瓦斯均可起到保护作用。
当变压器内部发生严重故障，如一次绕组故障造成相间短路，故障电流使变压器内产烈的气流和油污冲击重瓦斯挡板，使重瓦斯动作，断路器掉闸并发出信号。
运行中,发现瓦斯保护动作并发出信号时，应做以下几方面的检查处理:(1)只要瓦斯保护动作，就应判明故障发生在变压器内部。
(2)如当时变压器运行无明显异常，可收集变压器内瓦斯气体，分析故障原因。
(3)取变压器瓦斯气体时应当停电后进行，可采用排水取气法，将瓦斯气体取至试管(4)根据瓦斯气体的颜色和进行点燃试验，观察有无可燃性气体，以判断故障部位和性质。
(5)若收集到的气体无色、无味且不可燃，说明瓦斯继电器动作的原因是油内排出的引起的;若收集到的气体是黄色、不易燃烧，说明是变压器内木质部分故障;若收集到的气体是淡黄色、带强烈臭味并且可燃，说明绝缘纸或纸板故障;若收集到的气体为灰色或黑色、易燃。
说明绝缘油的出现问题。
对于室外变压器,可以打开瓦斯继电器的放气阀，检验气体是否可燃。
如果气体可燃，则开始燃烧并发出明亮的火焰。
当油开始从放气阀外溢时，立即关闭放气阀门。
注意:禁止在变压器室内进行点燃试验，应将收集到的瓦斯气体，拿到安全地方去进行点燃试验。
判断气体颜色要迅速，否则气体颜色很快会消失。
(6)瓦斯保护动作未查明原因，为了证实变压器的良好状态，可取出变压器油样做简化试验，看油耐压是否降低和油闪点是否下降，如仍然没有问题，应进一步检查瓦斯保护二次回路，看是否可能造成瓦斯保护误动作。
(7)变压器重瓦斯动作时，断路器掉闸，未进行故障处理并不能证明变压器无故障时，不可重新合闸送电。
(8)变压器发生故障后,应立即上报,确定更换和大修变压器的方案，提出调整变压器负荷的具体措施及防止类似事故的反事故措施。

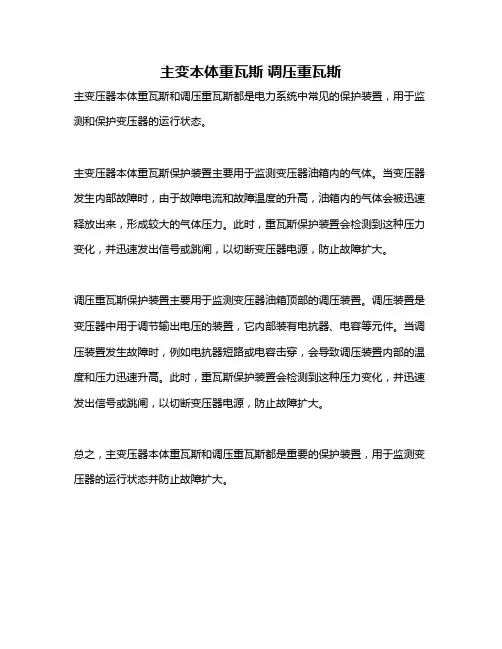

主变本体重瓦斯 调压重瓦斯
主变本体重瓦斯调压重瓦斯
主变压器本体重瓦斯和调压重瓦斯都是电力系统中常见的保护装置，用于监测和保护变压器的运行状态。
主变压器本体重瓦斯保护装置主要用于监测变压器油箱内的气体。
当变压器发生内部故障时，由于故障电流和故障温度的升高，油箱内的气体会被迅速释放出来，形成较大的气体压力。
此时，重瓦斯保护装置会检测到这种压力变化，并迅速发出信号或跳闸，以切断变压器电源，防止故障扩大。
调压重瓦斯保护装置主要用于监测变压器油箱顶部的调压装置。
调压装置是变压器中用于调节输出电压的装置，它内部装有电抗器、电容等元件。
当调压装置发生故障时，例如电抗器短路或电容击穿，会导致调压装置内部的温度和压力迅速升高。
此时，重瓦斯保护装置会检测到这种压力变化，并迅速发出信号或跳闸，以切断变压器电源，防止故障扩大。
总之，主变压器本体重瓦斯和调压重瓦斯都是重要的保护装置，用于监测变压器的运行状态并防止故障扩大。
变压器重瓦斯保护动作的处理方法
变压器重瓦斯保护动作的处理方法变压器是电力系统中非常重要的电气设备之一，其用途是改变电压水平，在输电和配电环节中起到电能互换和传输的作用。
由于长期运行和环境因素的影响，变压器在工作过程中可能会发生各种故障，如重瓦斯等。
为了保护变压器的安全运行，及时处理变压器重瓦斯保护动作是非常关键的。
变压器重瓦斯保护动作通常是由于变压器内部或绕组出现故障，导致绝缘材料发生热分解和气体生成，产生大量的瓦斯。
重瓦斯通常通过气体继电器进行检测，当瓦斯浓度超过设定值时，气体继电器会进行动作，发出故障信号。
处理变压器重瓦斯保护动作的方法如下：1.确认保护动作信号的真实性：首先，需要确认保护动作信号的准确性。
可以检查气体继电器的安装位置和连接情况，排除误动作的可能性。
同时，还需要检查其他保护装置的状态，如油温报警装置、压力继电器等，以确定是否存在其他故障。
2.确定故障原因：根据保护动作信号，需要进一步确定变压器是否存在内部故障。
常见的故障原因包括绕组短路、绝缘老化、杂质污染等。
可以使用红外热像仪检测变压器各部位的温度分布情况，以确定可能存在的故障区域。
3.修复故障：根据故障的具体情况，采取适当的修复措施。
如果是绕组短路或接地故障，需要更换绕组或修复绝缘层；如果是杂质污染，需要进行变压器清洗和绝缘油更换。
在进行修复工作时，需要遵循相关的操作规程和安全标准，确保操作人员的安全。
4.检查和验证修复效果：在完成修复工作后，需要对变压器进行全面的检查和测试，以验证修复效果和设备的工作状态。
可以通过有载和无载试验，以及继电器保护定值的检查，来确保变压器的正常运行。
总结以上内容，处理变压器重瓦斯保护动作需要一系列的步骤，包括确认保护动作信号的真实性、确定故障原因、修复故障、检查和验证修复效果，以及修改保护设备定值。
在整个处理过程中，需要严格遵循操作规程和安全标准，以确保操作人员的安全，并保证变压器的正常运行。
变压器综合保护整定原则
变压器综合保护整定原则1 主变主保护:按变压器内部故障能快速切除，对区外故障可靠不误动的原则整定。
瓦斯保护：(1)、轻瓦斯按250CM3整定，保护动作后只发信号。
重瓦斯保护按油流速 1 米／秒整定，跳高低两侧开关。
(2)、压力释放，跳高低两侧开关。
(3)、上层油温85 0C报警.差动保护：(4)、BCH-2 常规型差动保护按躲过最严重外部故障的最大不平衡电流,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，跳高低两侧开关。
(5)、变压器保护一般配置微机型比率差动保护，且应具有二次谐波制动功能，以防止变压器空投或者故障切除后恢复电压造成变压器励磁涌流过大造成保护误动。
a、一般制动系数为0.15-0.2之间，本局一般取0.15或者更小0.1，减小误动率。
b、差动门槛值整定按躲变压器最大负荷情况下的最大不平衡电流计算，一般整定为(1.25 ～ 5.0A)，按厂家建议取1.5A。
c、比率制动系数一般按厂家推荐取0.5。
d、制动电流按厂家推荐一般取1A，突变量启动电流一般为1A，还需考虑装置的具体性能。
差动保护动作跳高低两侧开关。
(6)、微机型差动速断定值按躲过最严重外部故障的最大不平衡电流,变压器空投时的最大励磁涌流及电流互感器饱和等因素计算，一般励磁涌流取6-10Ie (Ie为变压器额定电流，下同)，保证本侧故障有灵敏度情况下适当提高定值，整定约为主变后备保护(1)、复合电压闭锁过电流保护。
电流元件一般安装在电源侧，电流定值按主变35kV侧额定电流整定(若受CT 变比限制，且近期负荷电流较小，可按CT 一次额定电流整定)；低电压闭锁元件定值一般取躲正常运行时最低运行电压整定，且应校验其动作定值在保护安装处有灵敏度整定，灵敏度要大于测量元件灵敏度，电压取自线电压；负序电压闭锁元件定值按躲正常运行时最大不平衡电压整定对设置有两时限跳闸的后备保护，对单台运行，第一时限跳低压侧，第二时限跳主变高压侧；对两台并列运行变压器，第一时限跳主变低压侧10kV母分，第二时限跳主变高压侧。
2024年变压器的瓦斯保护及其日常维护注意事项(2篇)
2024年变压器的瓦斯保护及其日常维护注意事项变压器是用来改变交流电压大小的电气设备，在电力系统和供用电系统中占有极其重要的地位。
目前在我国电力系统中大量普及使用油浸式变压器，保护变压器的安全运行也自然成为供电部门的重点工作，而瓦斯保护就是确保油浸式变压器安全运行的有效技术措施之一。
瓦斯保护的主要优点是动作迅速、灵敏度高、安装接线简单、能反映油箱内部发生的各种故障。
在我局的安装规程中规定800KVA及以上油浸式变压器必须设有瓦斯保护。
一、瓦斯保护的基本工作原理(1)瓦斯保护的基本工作原理当在变压器油箱内部发生故障(包括轻微的匝间短路和绝缘破坏引起的经电弧电阻的接地短路)时，由于故障点电流和电弧的作用，将使变压器油(通常为25#绝缘油)及其它绝缘材料因局部受热而分解产生气体，因气体比较轻，它们将从油箱流向油枕的上部。
当故障严重时，油会迅速膨胀并产生大量的气体，此时将有剧烈的气体夹杂着油流冲向油枕的上部，使继电器的接点动作，接通指定的控制回路，并及时发出信号或自动切除变压器，构成反应于上述气体而动作的保护装置称为瓦斯保护。
瓦斯继电器是构成瓦斯保护的主要元件，例如FJ380型、QJ系列，它安装在油箱本体与油枕之间的连接管道上，为了增加瓦斯保护的灵敏系数与可靠性，必须使变压器内故障所产生的气体全部顺利地通过瓦斯继电器，因此在安装变压器时应使油箱体向油枕方向倾斜1~1.5%，油管应向油枕方向倾斜2~4%。
旧式瓦斯继电器(浮筒式水银接点继电器)运行尚不够稳定，抗振能力差，容易因振动而使水银流动造成误动作。
而开口杯挡板式瓦斯继电器具有较高的耐振能力，动作可靠。
因此，目前在我国电力系统中推广应用的是开口杯挡板式瓦斯继电器。
继电器在正常运行时，其内部充满变压器油，当变压器内部轻微故障时，变压器由于分解产生的少量气体上升并聚集在瓦斯继电器上部的气室内，迫使油面亦随之转动下降，致使上磁钢接近于一对干簧接点，动作后发出轻瓦斯故障信号。
变压器重瓦斯保护整定值
变压器重瓦斯保护整定值
变压器重瓦斯保护（也称为变压器重瓦斯继电器）是一种用于保护变压器免受内部产生的气体积聚的设备。
变压器内部故障（比如局部放电、过载、短路等）会产生大量气体，如果气体不能及时排出，会导致变压器内部压力升高，最终会对变压器造成损坏。
变压器重瓦斯保护的整定值是指触发保护动作所需要的气体积聚量。
整定值的设定需要根据变压器的类型、额定容量、运行条件以及保护策略等因素来确定。
一般来说，整定值应足够低，以便及时地发现变压器内部故障并采取相应的措施。
整定值的确定可以通过实际测试或者根据经验值来进行。
测试方法包括变压器的压力测试和气体成分分析。
根据测试结果，可以评估变压器的健康状况以及故障的严重程度，从而确定适当的整定值。
此外，整定值的选择还需要考虑保护的可靠性和经济性。
如果整定值设置得过低，可能会导致虚假的报警或过于频繁的动作，增加运维成本；如果整定值设置得过高，可能会延迟对变压器故障的检测和保护动作，增加故障对变压器的破坏。
因此，在整定值的选择上，需要进行综合考虑，根据实际情况确定合适的数值。
变压器瓦斯保护的原理及处理
变压器瓦斯保护的原理及处理一、动作原理1、轻瓦斯动作原理：轻瓦斯动作是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。
2、重瓦斯动作原理：重瓦斯是由于变压器内部发生严重故障时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，跳闸回路接通断路器跳闸。
变压器瓦斯保护的主要元件就是瓦斯继电器，它安装在油箱与油枕之间的连接管中。
当变压器发生内部故障时，因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。
若流动的速度达到一定值时，瓦斯继电器内部的挡板被冲动，并向一方倾斜，使瓦斯继电器的触点闭合，接通跳闸回路或发出信号，如图所示：瓦斯继电器KG的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，经信号继电器KS、连接片XE起动出口中间继电器KOM，KOM的两对触点闭合后，分别使断路器QF1、QF2、跳闸线圈励磁。
跳开变压器两侧断路器，即：直流+ →KG →KS →XE →KOM →直流-，起动KOM。
直流+ →KOM →QF1 →YT →直流-，跳开断路器QF1。
直流+ →KOM →QF2 →YT →直流-，跳开断路器QF2。
再有，连接片XE也可接至电阻R，使重瓦斯保护不投跳闸而只发信号。
二、处理方法1、运行中变压器轻瓦斯动作后处理：1）汇报值长，联系检修人员，加强运行监视。
2）立即对变压器进行外部检查：是否漏油，油位是否过低，油温、绕组温度是否升高，变压器是否过负荷，变压器运行声音是否异常，保护装置或二次回路是否有故障，瓦斯继电器是否有气体并判断气量和颜色。
3）若瓦斯继电器内有气体，记录气量并鉴定颜色是否可燃，取样气样和油样色谱分析。
4）若色谱分析判断为空气，则变压器仍可运行；若气体为可燃的，说明变压器故障，必须停止运行；若气体不可燃，但不是空气，进行严密监视，如色谱分析超过正常值，经判断变压器故障，则停止运行。
变压器重瓦斯保护整定值
变压器重瓦斯保护整定值（原创版）目录一、变压器重瓦斯保护的概述二、变压器重瓦斯保护整定值的确定三、变压器重瓦斯保护整定值的影响因素四、变压器重瓦斯保护整定值的调整方法五、变压器重瓦斯保护整定值的注意事项正文一、变压器重瓦斯保护的概述变压器重瓦斯保护是变压器保护装置的一种，主要用于检测变压器内部的故障，如匝间或层间短路、油面下降过快等。
当变压器内部出现故障时，会产生大量的气体，导致油中气体浓度超过一定值。
重瓦斯保护就是在检测到油中气体浓度超过设定值时，对变压器进行保护动作，避免损坏。
二、变压器重瓦斯保护整定值的确定变压器重瓦斯保护整定值是指在油中气体浓度达到一定值时，保护装置触发保护动作的设定值。
整定值的确定需要综合考虑变压器的类型、容量、工作环境等因素，以保证在故障发生时，保护装置能够及时、准确地动作，避免变压器受到损坏。
三、变压器重瓦斯保护整定值的影响因素1.变压器类型：不同类型的变压器，其内部结构和工作原理有所不同，因此重瓦斯保护整定值也会有所不同。
2.变压器容量：变压器容量越大，其内部产生的气体越多，因此重瓦斯保护整定值需要相应地增大。
3.工作环境：在温度、湿度等环境因素变化的情况下，油中气体的溶解度会发生变化，影响重瓦斯保护整定值的确定。
四、变压器重瓦斯保护整定值的调整方法1.调整整定值：根据变压器的实际情况，可以对重瓦斯保护整定值进行调整。
调整时需要遵循相关规定，确保整定值在合适的范围内。
2.切换保护装置：可以根据实际情况，切换不同的保护装置，以满足不同情况下的重瓦斯保护需求。
五、变压器重瓦斯保护整定值的注意事项1.在确定整定值时，需要充分考虑变压器的实际情况，避免整定值过低或过高，导致误动作或保护失效。
2.在调整整定值或切换保护装置时，需要严格遵循相关操作规程，确保操作的安全性和准确性。
变压器的瓦斯保护作用原理
变压器的瓦斯保护作用原理1. 瓦斯保护的基本概念说起变压器，大家脑海中是不是浮现出那一座座高大的铁塔，像巨人一样挺立在城市和乡村的交界？它们负责把电力从发电厂送到我们家，真是日常生活中的“隐形英雄”！不过，这些“英雄”可不是没事做的，变压器内部可是复杂得很，里面有很多电子设备和电路，像是一场时刻在进行的“电力秀”。
但是，这种秀可不是一帆风顺的，偶尔也会出点小意外。
这时候，瓦斯保护就像是一位忠实的保镖，时刻准备着为变压器保驾护航。
瓦斯保护的原理其实很简单。
想象一下，如果变压器内部发生了故障，可能会产生一些气体，这些气体就像是一种“报警器”，提醒我们要赶快去检查。
瓦斯保护系统就是根据这些气体来判断变压器的安全状况。
就像咱们平时吃饭，突然觉得肚子不舒服，肯定得赶紧查查原因，看看是不是吃了不干净的东西，对吧？2. 瓦斯保护的工作原理2.1 故障气体的产生当变压器出现问题时，内部可能会发生过热、击穿或是其他故障。
这样的故障就像是打了个喷嚏，不经意间冒出了气体。
这些气体可不是随便冒出来的，它们往往是变压器油中的一些成分，发生了变化，变成了气泡，就像是打开了饮料瓶，气体一股脑儿地冲出来。
瓦斯保护系统就像是装在瓶盖上的那个小孔，专门用来监测这些气体的。
2.2 瓦斯保护的作用瓦斯保护的“工作”就像是一个经验丰富的侦探，它会仔细分析这些气体的成分和数量。
一旦发现气体浓度超过了正常水平，系统就会发出警报，通知值班人员。
这个过程迅速而高效，简直就是“火速出警”，确保变压器能在最短的时间内得到检查和修复。
要是没了这个保护，真是“说不定就出大事”了，得不偿失。
3. 瓦斯保护的优势3.1 安全性提高瓦斯保护的最大优势就是提升了变压器的安全性。
大家都知道，电力系统是一个“千丝万缕”的网络，一旦某个环节出问题，可能会引发连锁反应，就像多米诺骨牌一样。
瓦斯保护就像是一个超强的守护者，及时发现问题，防止“小火苗”变成“火海”。
这不仅保障了设备的安全，也保护了整个电力系统的稳定。
瓦斯保护动作处理
31.3.7 变压器瓦斯保护的运行规定31.3.7.1 变压器投运前重瓦斯保护应投入跳闸，轻瓦斯应投入信号。
处于停电备用状态的变压器，轻瓦斯应投入信号，以便监视变压器的油面。
变压器投运前应检查瓦斯继电器通向油枕的油门打开，瓦斯继电器充满油，接线端子良好。
31.3.7.2 运行和备用中的变压器，重瓦斯保护应投入跳闸，轻瓦斯应投入信号。
变压器在运行中因工作需要将瓦斯保护退出，必须经生产厂长同意，并上报调度中心，且变压器差动保护、电流速断保护必须可靠投入。
重瓦斯保护和差动保护不许同时停用。
31.3.7.3 新安装或大修后的变压器投运、充电时，应将瓦斯保护跳闸压板投入，充电正常后将瓦斯保护跳闸压板退出。
变压器充电正常运行48小时后，排尽内部空气，将瓦斯保护跳闸压板投入。
31.3.7.4 运行中的变压器在下列情况下，应将瓦斯保护跳闸压板退出，然后进行相应处理1）变压器在运行中加油、滤油时退出瓦斯保护跳闸压板，待工作结束后，运行48小时，排尽内部空气，将瓦斯保护跳闸压板投入。
2）变压器在放油、更换硅胶时，退出瓦斯保护跳闸压板，待工作结束后，排尽变压器内部空气，将瓦斯保护跳闸压板投入。
3）当变压器油位有异常升高或油路系统有异常现象时，为查明原因，需打开各个放气或放油塞子、阀门，检查吸潮剂或进行其他的工作，必须将瓦斯保护跳闸压板退出，待工作结束后，排尽变压器内部的空气，将瓦斯保护跳闸压板投入。
4）变压器瓦斯保护二次回路上有工作（如校验瓦斯继电器、处理直流回路故障等）时退出，退出瓦斯保护跳闸压板，工作结束后即可将瓦斯保护跳闸压板投入。
31.3.7.5 变压器轻瓦斯信号动作，若因油位降低（漏油、渗油）引起，严禁将瓦斯保护跳闸压板退出。
若因油中剩余空气逸出或强迫油循环系统吸入空气引起，而且信号动作间隔时间逐渐缩短，将造成跳闸时，如无备用变压器，则应将重瓦斯保护改投信号，同时应立即查明原因加以消除。
但如有备用变压器，则应切换至备用变压器，而不准使运行中变压器重瓦斯保护改投信号。
20000kVA变压器的保护配置
2#主变负荷为0， 10kV Ⅱ 段母线电压为0，所带 负荷为0。
后台保护报文信息: 10kV Ⅱ段母线接地 2#主变差动保护动作 12开关分位 42开关分位 10kV Ⅱ段母线接地复归 2#主变差动保护复归 直流屏交流失压
事故处理过程：
记录时间，复归音响； 检查后台一次主接线系统： 110kV Ⅰ、Ⅱ段母线、 1#主变及10kV Ⅰ 段母线运行，2#主变12、42开 关绿灯闪烁，负荷为0， 10kV Ⅱ段母线电压为0， 所带负荷为0。做好记录，复归后台音响及闪烁。 查看并记录后台保护报文信息 查看前台主变保护信息，2#主变差动保护模块动 作灯亮，模块液晶屏显示：比率差动保护动作； 2#主变低后备模块告警灯亮，模块液晶屏显示： 10kV母线接地。 前台控制屏上2#主变12开关、42开关操作把手上 绿灯亮。做好记录。
一台110∕10kV，Y，d11接线，容量为 20000kVA变压器的保护配置
1、瓦斯保护：用以反应变压器油箱内故障及油面 降低。瓦斯保护包括轻瓦斯保护和重瓦斯保护， 轻瓦斯动作于信号，重瓦斯动作于跳闸。 2、纵差动保护：用以反应变压器绕组、套管及引 出线相间短路，中性点直接接地系统侧绕组、套 管、引出线的单相接地短路，以及绕组匝间短路。 保护按环流法接线，其保护范围为两侧电流互感 器之间的所有一次设备。 3、复合电压闭锁过电流保护：用作变压器外部相 间短路及内部相间短路的后备保护。
画出综合自动化变电站控制回路图， 并讲解动作过程。
以仿真变电站10kV分段4140开关的控制回路图为 例，讲解动作过程。（仿真变电站一共有3种综自 测控保护装置：南自、南瑞及广域的，4140开关 采用的是广域公司的事故前的运行方式： 两台110∕10kV，Y，d11接线，容量为20000kVA的 变压器，110kV Ⅰ、Ⅱ母线并列运行 ，10kV Ⅰ、 Ⅱ段母线分列运行， 10kV Ⅰ段有甲线与乙线2条 馈线，其中甲线有返回电源，乙线为单电源并带 1#站用变； 10kV Ⅱ段有丙线与丁线2条馈线，一 台电机，一台电容，其中丁线带2#站用变； 10kV Ⅰ、Ⅱ段负荷电流共计1000A左右， 2#站用变带 站用电。 事故后的运行方式： 110kV Ⅰ、Ⅱ段母线并列运行， 1#主变及10kV Ⅰ 段母线运行，2#主变12、42开关绿灯闪烁，
简述油浸式变压器瓦斯保护的基本原理
简述油浸式变压器瓦斯保护的基本原理
变压器瓦斯保护是一种常见的变压器内部故障保护装置。
由于变压器油（或其他液体）的存在，当变压器内部发生故障时，变压器油会因热量产生膨胀，同时产生气体。
瓦斯保护就是利用这一现象，通过气体继电器来检测变压器油产生的气体量，从而判断变压器的内部是否发生故障。
瓦斯保护具有灵敏度高、动作速度快的特点，尤其对油箱内部的匝间短路等故障，反应十分灵敏。
此外，瓦斯保护还能够反映变压器的油位情况，对于油位的异常下降或升高都能及时发出报警信号。
瓦斯保护的原理可以分为三个阶段：轻瓦斯保护、重瓦斯保护以及油位异常保护。
1. 轻瓦斯保护：当变压器内部出现轻微故障时，产生的气体量较少，不足以触发重瓦斯保护。
此时，轻瓦斯保护会动作，发出报警信号，提醒运维人员进行检查。
2. 重瓦斯保护：当变压器内部发生严重故障，如匝间短路、相间短路等，产生的气体量会迅速增加。
重瓦斯保护会检测到大量的气体并迅速动作，将变压器从电网中切除，防止事故扩大。
3. 油位异常保护：瓦斯保护还能监测变压器的油位。
当油位异常下降或升高时，瓦斯保护会动作并发出报警信号，提醒运维人员检查油位异常的原因。
油浸式变压器的瓦斯保护是一种重要的内部故障保护装置，能够快速、准确地检测到变压器内部的故障，并采取相应的措施防止事故扩大。
变压器重瓦斯保护动作的处理方法
变压器重瓦斯保护动作的处理方法变压器作为电力系统的重要组成部分，其正常运行关系到电网的稳定和可靠运行。
在变压器运行过程中，如若出现瓦斯异常，将会引发严重的事故，甚至可能导致火灾爆炸的发生。
因此，变压器瓦斯保护装置的可靠性、稳定性和准确性是影响变压器安全运行的重要因素。
本文将介绍变压器重瓦斯保护动作的处理方法。
变压器重瓦斯保护在变压器的运行过程中，由于操作不当、绝缘劣化、局部过热等原因，会产生大量的瓦斯，其中包含了氢气、乙炔、丙烷等易燃易爆气体。
瓦斯的产生会对变压器的性能产生不良影响，也可能引起火灾等安全事故。
因此，变压器必须装有瓦斯保护装置，当瓦斯浓度达到一定的阈值时，瓦斯保护装置就会对变压器进行保护动作。
变压器重瓦斯保护又称为“主保护”，主要是指瓦斯浓度超限时触发的保护动作，包括设备报警、自动切除和自投停电。
瓦斯保护的主要作用是及时地控制变压器状况，避免其超负荷或者短路等故障导致损坏，从而保证系统的稳定和安全。
变压器重瓦斯保护动作的原因由于重瓦斯保护装置的灵敏度非常高，因此，它会对微小的瓦斯浓度进行监测，一旦达到限值就会触发保护动作。
但是，在实际运行过程中，由于各种原因可能会出现误动作的情况。
下面简单介绍一些可能导致变压器重瓦斯保护动作的原因：1. 瓦斯产生变压器内部产生的瓦斯是瓦斯保护动作的直接原因，包括由于操作不当造成的局部过热、充电电流过大、变压器油质量过差、绝缘老化等因素引起的瓦斯产生。
2. 瓦斯检测装置故障重瓦斯保护装置是一种非常精密的装置，在长期运行后容易受到灰尘、湿气等杂质的干扰，从而导致灵敏度下降，或者出现误报等情况。
3. 人为操作失误在变压器的维护过程中，如对瓦斯保护装置的调整、装拆、连接等人为操作有误时会导致保护动作。
处理方法当变压器重瓦斯保护动作发生时，需要及时采取处理措施，保障系统的正常运行。
下面简单介绍一些常用的处理方法：1. 排除故障原因首先需要排除瓦斯产生是由于操作不当或绝缘老化等原因引起的，再进行检查瓦斯保护装置是否出现故障。
变压器瓦斯保护
变压器瓦斯保护(气体保护)当变压器油箱内部发生故障时，短路电流产生电弧使变压器油和绝缘介质分解、产生大量气体，而月．故障越严重，产生的气体越多，反应这种气体而动作的保护称为气体保护，也称为瓦斯保护。
变压器的气体保护是油浸式变压器的主保护，能够有效地反应变压器油箱内部的各种故障(包括绕组断线)，另外当变压器发生严重漏油时气体保护也能动作。
变压器气体保护包括轻瓦斯保护和重瓦斯保护两部分。
轻瓦斯保护动作时，只发信号；重瓦斯保护动作时，瞬时切除变压器。
一、气体继电器气体保护的主要元件是气体继电器，也称瓦斯继电器，安装在变压器油箱与油枕之间的连接管道中，如图4-1所示。
在变压器油箱内故障产生气体时，气体从油箱流向油枕，气流及带动的油流冲击气体继电器，使其动作。
我国电力系统中采用的气体继电器多是复合式气体继电器，例如开口杯挡板式气体继电器，内部结构如图4-2所示。
1—罩；2—顶针；3—气塞；4—磁铁；5—开口杯；6—重锤；7—探针；8—开口销；9—弹簧；10—挡板；11—磁铁；12—螺杆；13—干簧触点(重瓦斯)；14—调节杆；15—千簧触点(轻瓦斯)；16—套管；17—排气孔变压器正常运行时，继电器内充满油，开口杯在油的浮力和重锤的作用下上翘，磁铁4处于干簧触点15上方(图示状态)，干簧触点15在断开位置；挡板在弹簧作用下处于正常静止位置，磁铁11远离干簧触点13，干簧触点13在断开位置。
当变压器内发生轻微故障时，产生少量气体流向油枕，气体汇集在气体继电器的上部，使继电器内部油面下降，开口杯露出油面。
由于开口杯失去油的浮力，在重锤的作用下而下沉，磁铁4靠近干簧触点15，干簧触点15闭合，发出轻瓦斯动作信号。
同理，当变压器漏油时油面下降，同样发出轻瓦斯动作信号。
当变压器内发生严重故障时，例如相间短路、匝间短路等，油箱内产生大量气体，强大的气流及带动的油流冲击挡板，挡板克服弹簧作用力，向干簧触点13方向晃动，磁铁ll靠近簧触点13，干簧触点13闭合，接通重瓦斯动作跳闸回路，断开变压器各侧断路器，切除变压器。
变压器重瓦斯保护整定值
变压器重瓦斯保护整定值
变压器是电力系统中非常重要的设备，用于改变电能的电压，以适应输电和配电的需要。
然而，由于工作环境和负荷等原因，变压器在运行过程中可能会发生故障。
其中，变压器内部产生的瓦斯是一个常见的问题，它可能会导致变压器的故障和损坏。
为了保护变压器免受瓦斯问题的影响，工程师们经过研究和实践，制定了变压器重瓦斯保护的整定值。
这些整定值是根据变压器的特性和运行情况来确定的，旨在确保变压器在可能出现瓦斯问题时及时采取措施，保护变压器的安全运行。
变压器重瓦斯保护整定值的确定需要考虑多个因素。
首先是变压器的类型和额定功率。
不同类型和不同功率的变压器在运行中产生的瓦斯量是不同的，因此需要根据具体情况来设置整定值。
其次是变压器的运行环境和负荷情况。
如果变压器在高温环境下运行或负荷超过额定值，可能会增加瓦斯产生的概率，因此需要相应地调整整定值。
为了确定合理的整定值，工程师们通常会进行实地测试和监测。
他们会安装瓦斯监测装置在变压器内部，定期检测变压器产生的瓦斯浓度。
根据监测结果，可以调整整定值，确保变压器在安全范围内运行。
除了确定整定值，工程师们还会采取其他措施来防止变压器瓦斯问题的发生。
例如，定期维护和检查变压器，确保其正常运行；采用适当的冷却系统，控制变压器的温度；以及安装监控系统，及时发现和解决潜在的问题。
总之，变压器重瓦斯保护整定值是确保变压器安全运行的重要措施。
通过合理设置整定值，并采取其他预防措施，可以有效地防止变压器因瓦斯问题而引起的故障和损坏。
工程师们在变压器设计和维护中的不懈努力，为电力系统的稳定运行做出了重要贡献。
变压器的轻重瓦斯保护
变压器的轻瓦斯保护动作，一般作用于信号，以表示变压器运行异常，其原因主要有：（1）在变压器的加油、滤油、换油或换硅胶过程中有空气进入油箱。
（2）由于温度下降或漏油，油面降低。
（3）由于油箱的轻微故障，产生少量气体。
（4）轻瓦斯回路发生接地、绝缘损坏等故障。
处理的原则是：（1）立即停止音响信号，检查变压器的温度、音响、油面及电压、电流指示情况。
（2）通过第（1）项，如未发现异常，应收集继电器顶部气体进行故障判别。
（3）如果收集的气体为空气，值班人员可将继电器内的气体排出，变压器可继续运行；如果为可燃气体，且动作频繁，则应汇报领导，按命令处理。
（4）如果无气体，变压器也无异常，则可能是二次回路存在故障，值班人员应将重瓦斯由掉闸改投信号，将将情况报告有关领导，待命处理。
轻瓦斯保护与重瓦斯保护动作原理有什么不同瓦斯保护是变压器的主要保护，能有效地反应变压器地内部故障。
轻气体继电器由开口杯、干簧触点等组成，作用于信号。
重气体继电器由挡板、弹簧、干簧触点等组成，作用于跳闸。
正常运行时，气体继电器充满油，开口杯浸在油内，处于上浮位置，干簧触点断开。
当变压器内部故障时，故障点局部发生过热，引起附近的变压器油膨胀，油内溶解的空气被逐出，形成气泡上升，同时油和其他材料在电弧和放电等的作用下电离而产生瓦斯。
当故障轻微时，排出的瓦斯气体缓慢上升而进入气体继电器，使油面下降，开口杯产生的支点为轴逆时针方向的转动，使簧触点接通，发出信号。
当变压器内部故障严重时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，作用于跳闸。
轻重瓦斯的动作原理是不一样的，轻瓦斯是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。
而重瓦斯是由于变压器内有严重的故障，使变压器油受热迅速膨胀冲向油枕时，重瓦斯内挡板被冲开一定角度，接通继电器，产生信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器的轻瓦斯保护动作，一般作用于信号，以表示变压器运行异常，其原因主要有：
（1）在变压器的加油、滤油、换油或换硅胶过程中有空气进入油箱。
（2）由于温度下降或漏油，油面降低。
（3）由于油箱的轻微故障，产生少量气体。
（4）轻瓦斯回路发生接地、绝缘损坏等故障。
处理的原则是：
（1）立即停止音响信号，检查变压器的温度、音响、油面及电压、电流指示情况。
（2）通过第（1）项，如未发现异常，应收集继电器顶部气体进行故障判别。
（3）如果收集的气体为空气，值班人员可将继电器内的气体排出，变压器可继续运行；如果为可燃气体，且动作频繁，则应汇报领导，按命令处理。
（4）如果无气体，变压器也无异常，则可能是二次回路存在故障，值班人员应将重瓦斯由掉闸改投信号，将将情况报告有关领导，待命处理。
轻瓦斯保护与重瓦斯保护动作原理有什么不同
瓦斯保护是变压器的主要保护，能有效地反应变压器地内部故障。
轻气体继电器由开口杯、干簧触点等组成，作用于信号。
重气体继电器由挡板、弹簧、干簧触点等组成，作用于跳闸。
正常运行时，气体继电器充满油，开口杯浸在油内，处于上浮位置，干簧触点断开。
当变压器内部故障时，故障点局部发生过热，引起附近的变压器油膨胀，油内溶解的空气被逐出，形成气泡上升，同时油和其他材料在电弧和放电等的作用下电离而产生瓦斯。
当故障轻微时，排出的瓦斯气体缓慢上升而进入气体继电器，使油面下降，开口杯产生的支点为轴逆时针方向的转动，使簧触点接通，发出信号。
当变压器内部故障严重时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，作用于跳闸。
轻重瓦斯的动作原理是不一样的，轻瓦斯是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。
而重瓦斯是由于变压器内有严重的故障，使变压器油受热迅速膨胀冲向油枕时，重瓦斯内挡板被冲开一定角度，接通继电器，产生信号。
正常投入跳闸位。
除非有滤油，补油等操作。
一般大型油浸式变压器非电量保护还有：压力释放、压力突变等。
瓦斯保护是变压器的主保护之一，属于非电气量保护，所谓轻,重瓦斯保护的主要区别在于气体继电器的整定值的大小差异，轻瓦斯只发告警信号，不跳闸，重瓦斯会跳闸。
零序电压等于三相电压的相量和。
零序电流的计算方法类似。
变压器的重瓦斯保动动作跳闸，应如何检查和处理？
答：变压器的重瓦斯保护跳闸后应做如下检查处理；
⑴收集瓦斯继电器内的气体并做色谱分析，如无气体，应检查二次回路各瓦斯继电器的接线柱及引线绝缘是否良好；
⑵检查油位、油温、油色有无变化；
⑶检查防爆管是否破裂喷油；
⑷检查变压器外壳有无变形，焊缝是否开裂喷油；
⑸如果经检查未发现任何异常，而确系因二次回路故障引起误动作时，可在差动、过流保护投入的情况下将重瓦斯保护退出，试送变压器并加强监视；
⑹在重瓦斯保护的动作原因没有查清前，不得合闸送电。
为什么变压器差动保护不能代替瓦斯保护？
瓦斯保护能反应变压器油箱内的任何故障，包括铁心过热烧伤、油面降低等，但差动保护对此无反应。
又如变压器绕组产生少数线匝的匝间短路，虽然短路匝内短路电流很大会造成局部绕组严重过热产生强烈的油流向油枕方向冲击，但表现在相电流上却并不大，因此差动保护没有反应，但瓦斯保护却能灵敏地加以反应，这就是差动保护不能代替瓦斯保护的原因。
运行中的变压器瓦斯保护，当现场进行什么工作时，重瓦斯保护应由“跳闸”位置改为“信号”位置运行？
答：（1）进行注油和滤油时；
（2）进行呼吸器畅通工作或更换硅胶时；
（3）除采油样和气体继电器上部放气阀放气外，在其他所有地方打开放气、放油和进油阀门时；
（4）开、闭气体继电器连接管上的阀门时；
（5）在瓦斯保护及其二次回路上进行工作时；
（6）对于充氮变压器，当油枕抽真空或补充氮气时，变压器注油、滤油、更换硅胶及处理呼吸器时，在上述工作完毕后，经1h试运行后，方可将重瓦斯投入跳闸。
更换运行中变压器呼吸器内硅胶应注意什么？
答：1、应将重瓦斯保护改接信号；2、取下呼吸器时应将连管堵住，防止回收空气；3、换上干燥的硅胶后，应使油密封内的油没过呼气嘴并将呼吸器密封。
