变压器瓦斯保护
变压器瓦斯保护基本工作原（三篇）
变压器瓦斯保护基本工作原瓦斯保护是变压器的主要保护,能有效地反应变压器内部故障。
轻瓦斯继电器由开口杯、干簧触点等组成,作用于信号。
重瓦斯继电器由挡板、弹簧、干簧触点等组成,作用于跳闸。
正常运行时,瓦斯继电器充满油,开口杯浸在油内,处于上浮位置,干簧触点断开。
当变压器内部故障时,故障点局部发生过热,引起附近的变压器油膨胀,油内溶解的空气被逐出,形成气泡上升,同时油和其它材料在电弧和放电等的作用下电离而产生瓦斯。
当故障轻微时,排出的瓦斯气体缓慢地上升而进入瓦斯继电器,使油面下降,开口杯产生的支点为轴逆时针方向的转动,使干簧触点接通,发出信号。
当变压器内部故障严重时,产生强烈的瓦斯气体,使变压器内部压力突增,产生很大的油流向油枕方向冲击,因油流冲击档板,档板克服弹簧的阻力,带动磁铁向干簧触点方向移劝,使干簧触点接通,作用于跳闸。
瓦斯保护能反应变压器油箱内的内部故障,包括铁芯过热烧伤、油面降低等,但差动保护对此无反应。
又如变压器绕组产生少数线匝的匝间短路,虽然短路匝内短路电流很大会造成局部绕组严重过热产生强烈的油流向油枕方向冲击,但表现在相电流上却并不大,因此差动保护没有反应,但瓦斯保护对此却能灵敏地加以反应,这就是差动保护不能代替瓦斯保护的原因。
变压器瓦斯保护基本工作原（二）变压器瓦斯保护是保护变压器安全运行的重要组成部分。
瓦斯保护可用于检测变压器内部生成的瓦斯，当瓦斯浓度超过一定限值时，进行报警或采取相应的防护措施，如通风、瓦斯排放等，以避免发生火灾、爆炸等事故。
下面，我将为您详细介绍变压器瓦斯保护的基本工作原理。
1. 变压器内部瓦斯生成机理变压器内部瓦斯的生成主要有以下几种机理：（1）局部放电：由于绝缘材料的老化、污染或机械损伤等导致绝缘击穿而产生局部放电，局部放电会引起油中气体的生成。
（2）油纸绝缘老化：变压器油中的氧气和油纸中的可燃物质发生反应，产生二氧化碳、一氧化碳等瓦斯。
（3）轻烃物质的挥发：变压器油中可能含有轻烃物质，如乙烯、丙烯等，这些物质易挥发成气体。
变压器瓦斯保护原理
变压器瓦斯保护原理
变压器瓦斯保护的基本工作原理是油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向弹簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。
瓦斯保护是变压器的主要保护，它可以反映油箱内的一切故障。
包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。
瓦斯保护动作迅速、灵敏可靠而且结构简单。
但是它不能反映油箱外部电路（如引出线上）的故障，所以不能作为保护变压器内部故障的唯一保护装置。
另外，瓦斯保护也易在一些外界因素（如地震）的干扰下误动作。
变压器有载调压开关的瓦斯继电器与主变的瓦斯继电器作用相同、安装位置不同，型号不同。
变压器瓦斯保护的原理及处理
变压器瓦斯保护的原理及处理一、动作原理1、轻瓦斯动作原理：轻瓦斯动作是由于气体聚集在朝下的开口杯内使开口杯在变压器油浮力的作用下，上浮接通继电器，发出报警，反应变压器内故障轻微，变压器油受热分解产生了气体。
2、重瓦斯动作原理：重瓦斯是由于变压器内部发生严重故障时，产生强烈的瓦斯气体，使变压器的内部压力突增，产生很大的油流向油枕方向冲击，因油流冲击挡板，挡板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使干簧触点接通，跳闸回路接通断路器跳闸。
变压器瓦斯保护的主要元件就是瓦斯继电器，它安装在油箱与油枕之间的连接管中。
当变压器发生内部故障时，因油的膨胀和所产生的瓦斯气体沿连接管经瓦斯继电器向油枕中流动。
若流动的速度达到一定值时，瓦斯继电器内部的挡板被冲动，并向一方倾斜，使瓦斯继电器的触点闭合，接通跳闸回路或发出信号，如图所示：瓦斯继电器KG的上触点接至信号，为轻瓦斯保护；下触点为重瓦斯保护，经信号继电器KS、连接片XE起动出口中间继电器KOM，KOM的两对触点闭合后，分别使断路器QF1、QF2、跳闸线圈励磁。
跳开变压器两侧断路器，即：直流+ →KG →KS →XE →KOM →直流-，起动KOM。
直流+ →KOM →QF1 →YT →直流-，跳开断路器QF1。
直流+ →KOM →QF2 →YT →直流-，跳开断路器QF2。
再有，连接片XE也可接至电阻R，使重瓦斯保护不投跳闸而只发信号。
二、处理方法1、运行中变压器轻瓦斯动作后处理：1）汇报值长，联系检修人员，加强运行监视。
2）立即对变压器进行外部检查：是否漏油，油位是否过低，油温、绕组温度是否升高，变压器是否过负荷，变压器运行声音是否异常，保护装置或二次回路是否有故障，瓦斯继电器是否有气体并判断气量和颜色。
3）若瓦斯继电器内有气体，记录气量并鉴定颜色是否可燃，取样气样和油样色谱分析。
4）若色谱分析判断为空气，则变压器仍可运行；若气体为可燃的，说明变压器故障，必须停止运行；若气体不可燃，但不是空气，进行严密监视，如色谱分析超过正常值，经判断变压器故障，则停止运行。
变压器的瓦斯保护(新版)
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改变压器的瓦斯保护(新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes变压器的瓦斯保护(新版)变压器在运行中，由于内部故障，有时候我们无法及时辨别和采取措施，容易引起一些事故，采取瓦斯继电器保护后，一定程度上避免了类似事件的发生。
1变压器瓦斯保护的范围瓦斯保护的范围是变压器内部多相短路；匝间短路，匝间与铁心或外皮短路；铁心故障（发热烧损）；油面下降或漏油；分接开关接触不良或导线焊接不良。
瓦斯保护的优点是不仅能反映变压器油箱内部的各种故障，而且还能反映差动保护所不能反映的不严重的匝间短路和铁心故障。
此外，当变压器内部进入空气时也有所反映。
因此，是灵敏度高、结构简单、动作迅速的一种保护。
其缺点是不能反映变压器外部故障（套管和引出线），因此瓦斯保护不能作为变压器各种故障的唯一保护。
瓦斯保护抵抗外界干扰的性能较差，例如剧烈的震动就容易误动作。
如果在安装瓦斯继电器时未能很好地解决防油问题或瓦斯继电器不能很好地防水，就有可能漏油腐蚀电缆绝缘或继电器进水而造成误动作。
2瓦斯继电器的动作原理当变压器出现内部故障时，产生的气体将聚集在瓦斯继电器的上部，使油面降低。
当油面降低到一定程度后，上浮筒便下沉，使水银接点接通，发出信号。
如果是严重故障，油流会冲击挡板，使之偏转，并带动挡板后的连动杆向上转动，挑动与水银接点卡环相连的连动环，使水银接点分别向与油流垂直的两侧转动，两水银接点同时接通，使开关跳闸或发出信号。
常用的瓦斯继电器有两种：一是浮子式；二是挡板式。

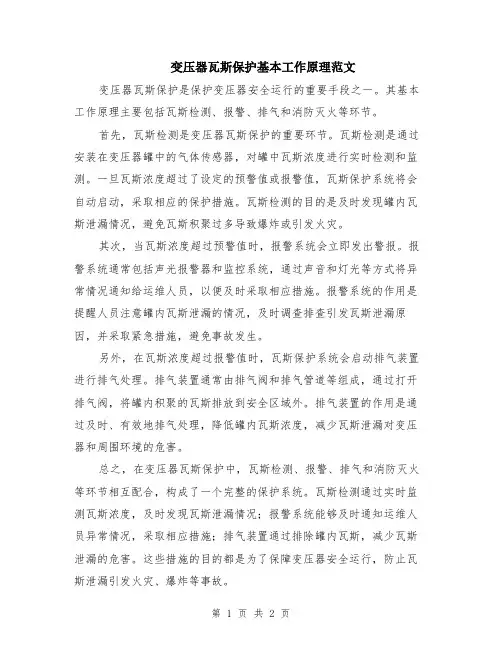

变压器瓦斯保护基本工作原理范文
变压器瓦斯保护基本工作原理范文变压器瓦斯保护是保护变压器安全运行的重要手段之一。
其基本工作原理主要包括瓦斯检测、报警、排气和消防灭火等环节。
首先，瓦斯检测是变压器瓦斯保护的重要环节。
瓦斯检测是通过安装在变压器罐中的气体传感器，对罐中瓦斯浓度进行实时检测和监测。
一旦瓦斯浓度超过了设定的预警值或报警值，瓦斯保护系统将会自动启动，采取相应的保护措施。
瓦斯检测的目的是及时发现罐内瓦斯泄漏情况，避免瓦斯积聚过多导致爆炸或引发火灾。
其次，当瓦斯浓度超过预警值时，报警系统会立即发出警报。
报警系统通常包括声光报警器和监控系统，通过声音和灯光等方式将异常情况通知给运维人员，以便及时采取相应措施。
报警系统的作用是提醒人员注意罐内瓦斯泄漏的情况，及时调查排查引发瓦斯泄漏原因，并采取紧急措施，避免事故发生。
另外，在瓦斯浓度超过报警值时，瓦斯保护系统会启动排气装置进行排气处理。
排气装置通常由排气阀和排气管道等组成，通过打开排气阀，将罐内积聚的瓦斯排放到安全区域外。
排气装置的作用是通过及时、有效地排气处理，降低罐内瓦斯浓度，减少瓦斯泄漏对变压器和周围环境的危害。
总之，在变压器瓦斯保护中，瓦斯检测、报警、排气和消防灭火等环节相互配合，构成了一个完整的保护系统。
瓦斯检测通过实时监测瓦斯浓度，及时发现瓦斯泄漏情况；报警系统能够及时通知运维人员异常情况，采取相应措施；排气装置通过排除罐内瓦斯，减少瓦斯泄漏的危害。
这些措施的目的都是为了保障变压器安全运行，防止瓦斯泄漏引发火灾、爆炸等事故。
最后，在变压器瓦斯保护中，消防灭火也是非常关键的一环。
一旦发生火灾，及时采取灭火措施至关重要。
常见的消防灭火措施包括使用灭火器、灭火泡沫等，通过灭火器材对火灾进行扑灭。
消防灭火的目的是迅速灭掉火源，避免火势扩大，减少对变压器和周围设备的损害。
在变压器瓦斯保护的基本工作原理分析中，瓦斯检测、报警、排气和消防灭火等环节构成了一个完整的保护系统。
通过实时检测瓦斯浓度、及时报警、排除瓦斯和灭火等措施，可以保障变压器的安全运行，避免瓦斯泄漏引发火灾和爆炸等事故的发生。

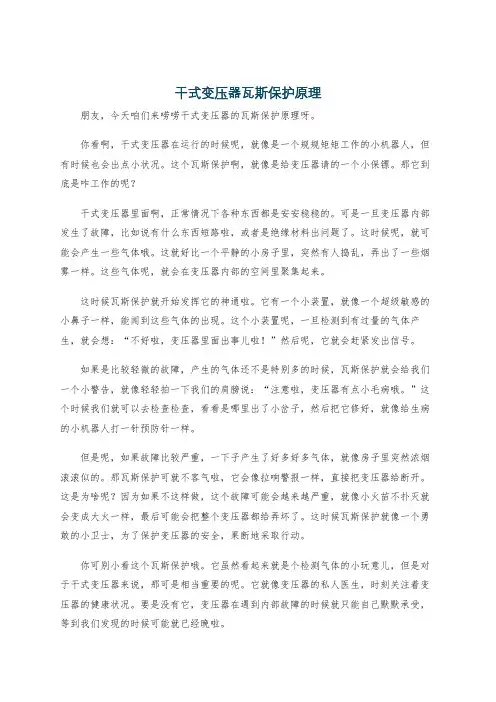

干式变压器瓦斯保护原理
干式变压器瓦斯保护原理朋友，今天咱们来唠唠干式变压器的瓦斯保护原理呀。
你看啊，干式变压器在运行的时候呢，就像是一个规规矩矩工作的小机器人，但有时候也会出点小状况。
这个瓦斯保护啊，就像是给变压器请的一个小保镖。
那它到底是咋工作的呢？干式变压器里面啊，正常情况下各种东西都是安安稳稳的。
可是一旦变压器内部发生了故障，比如说有什么东西短路啦，或者是绝缘材料出问题了。
这时候呢，就可能会产生一些气体哦。
这就好比一个平静的小房子里，突然有人捣乱，弄出了一些烟雾一样。
这些气体呢，就会在变压器内部的空间里聚集起来。
这时候瓦斯保护就开始发挥它的神通啦。
它有一个小装置，就像一个超级敏感的小鼻子一样，能闻到这些气体的出现。
这个小装置呢，一旦检测到有过量的气体产生，就会想：“不好啦，变压器里面出事儿啦！”然后呢，它就会赶紧发出信号。
如果是比较轻微的故障，产生的气体还不是特别多的时候，瓦斯保护就会给我们一个小警告，就像轻轻拍一下我们的肩膀说：“注意啦，变压器有点小毛病哦。
”这个时候我们就可以去检查检查，看看是哪里出了小岔子，然后把它修好，就像给生病的小机器人打一针预防针一样。
但是呢，如果故障比较严重，一下子产生了好多好多气体，就像房子里突然浓烟滚滚似的。
那瓦斯保护可就不客气啦，它会像拉响警报一样，直接把变压器给断开。
这是为啥呢？因为如果不这样做，这个故障可能会越来越严重，就像小火苗不扑灭就会变成大火一样，最后可能会把整个变压器都给弄坏了。
这时候瓦斯保护就像一个勇敢的小卫士，为了保护变压器的安全，果断地采取行动。
你可别小看这个瓦斯保护哦。
它虽然看起来就是个检测气体的小玩意儿，但是对于干式变压器来说，那可是相当重要的呢。
它就像变压器的私人医生，时刻关注着变压器的健康状况。
要是没有它，变压器在遇到内部故障的时候就只能自己默默承受，等到我们发现的时候可能就已经晚啦。
而且啊，这个瓦斯保护还有点小个性呢。
它只对变压器内部的故障比较敏感，对于外部的一些干扰啊，它可不会轻易被忽悠。
变压器的瓦斯保护及其日常维护注意事项（4篇）
变压器的瓦斯保护及其日常维护注意事项瓦斯保护是变压器运行过程中非常重要的一项保护措施。
正确的瓦斯保护可以有效预防变压器内部产生的瓦斯积累，从而保证变压器的正常运行和安全性。
在日常维护中，也需要特别关注一些注意事项和细节。
一、瓦斯保护的作用瓦斯保护主要的作用是监测变压器内部瓦斯浓度，当瓦斯浓度超过预设的阈值时，瓦斯保护装置会发出警报并采取相应的保护措施。
瓦斯保护的主要作用包括：1. 预防自燃：变压器内部存在的瓦斯如果积累过多，会与氧气形成可燃气体，一旦遇到火源可能引发爆炸。
瓦斯保护可以及时监测瓦斯浓度，预防变压器发生火灾事故。
2. 监测内部故障：变压器内部故障，如绝缘老化、短路等，都会引发瓦斯的产生。
通过瓦斯保护及时监测瓦斯浓度的变化，可以及早发现和处理变压器内部故障，避免进一步的损坏。
3. 提醒维护：当变压器内部瓦斯浓度逐渐上升时，瓦斯保护装置会发出警报，提醒运维人员进行维护和检修。
这样可以确保变压器的长期稳定运行，延长使用寿命。
二、瓦斯保护的工作原理瓦斯保护装置主要由瓦斯传感器、控制单元和报警装置组成。
其工作原理如下：1. 瓦斯传感器：瓦斯传感器是瓦斯保护装置的核心部件，通常采用电化学传感原理。
瓦斯传感器能够感知变压器内部瓦斯浓度的变化，并将信号传输给控制单元。
2. 控制单元：控制单元是瓦斯保护装置的控制中心，它通过接收瓦斯传感器传来的信号，对瓦斯浓度进行分析和判断。
一旦瓦斯浓度超过设定的阈值，控制单元会发出警报信号，并采取相应的保护措施。
3. 报警装置：报警装置通常包括声光报警器和远程报警装置。
当瓦斯浓度超过设定的阈值时，报警装置会发出声音和闪光警报，以及向运维人员发送远程报警信号。
三、瓦斯保护的日常维护注意事项为了确保瓦斯保护装置的正常运行和可靠性，以下是一些日常维护注意事项和细节：1. 定期校验：瓦斯保护装置需要定期校验，以确保其准确性和可靠性。
校验包括检查瓦斯传感器的灵敏度、响应时间和报警阈值是否正常，并进行必要的调整。
变压器的瓦斯保护及其日常维护注意事项范文(三篇)
变压器的瓦斯保护及其日常维护注意事项范文一、瓦斯保护的意义及原理变压器是电力系统中重要的电气设备之一，其主要功能是进行电能的变换和传递。
然而，变压器在运行过程中会产生瓦斯，其中包括油中溶解的和固体短路放电产生的瓦斯。
这些瓦斯的存在对变压器的正常运行和设备寿命造成了不利影响。
因此，进行瓦斯保护和日常维护非常重要。
瓦斯保护的原理是通过监测变压器油中的瓦斯浓度，及时发现异常情况并采取相应的措施防止故障的发生。
常见的瓦斯保护方法包括气相色谱法、红外法和电容式测气法等。
通过这些方法可以对变压器的瓦斯浓度进行实时监测，一旦发现异常情况，可以及时进行处理，确保变压器的安全运行。
二、瓦斯保护的具体措施1. 定期监测瓦斯浓度：通过使用瓦斯保护仪器，对变压器油中的瓦斯浓度进行定期监测。
对于高压变压器，应每半年进行一次监测；对于一般变压器，应每年进行一次监测。
监测的结果应及时记录，并与历史数据进行对比分析，以判断变压器是否存在故障风险。
2. 健康值评估：根据变压器的健康值评估模型，及时对监测到的瓦斯浓度进行评估，判断变压器的健康状况。
同时，结合变压器的运行情况和维护记录，制定相应的维护计划，确保变压器的安全运行。
3. 及时解决故障：一旦监测到变压器油中瓦斯浓度超过设定值，就应及时排查故障原因，并采取相应的措施解决。
可能的故障原因包括油泄漏、绝缘破裂等，需要对变压器进行维修或更换设备。
4. 加强油的绝缘性能：定期对变压器进行油的检查和测试，确保油的绝缘性能良好。
同时，对油中的杂质和水分等进行清理和处理，提高变压器的绝缘能力。
5. 注重防护措施：在安装和维护变压器时，要注意防止外部因素对变压器的影响。
例如，要避免水分、灰尘和杂质等进入变压器内部，影响变压器的绝缘性能。
另外，要做好变压器的防雷保护和接地装置的维护工作，确保变压器的安全运行。
以上措施是瓦斯保护的一般性原则，具体的措施应根据变压器的型号、使用环境和运行情况等确定。
变压器瓦斯保护
变压器瓦斯保护瓦斯保护是变压器的主要保护，它可以反映油箱内的一切故障。
包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。
瓦斯保护动作迅速、灵敏可靠而且结构简单。
但是它不能反映油箱外部电路（如引出线上）的故障，所以不能作为保护变压器内部故障的唯一保护装置。
另外，瓦斯保护也易在一些外界因素（如地震）的干扰下误动作，对此必须采取相应的措施。
瓦斯继电器安装在变压器到储油柜的连接管路上，安装时应注意：4.1首先将气体继电器管道上的碟阀关严。
例如碟阀关不规范或存有其他情况，必要时可以压下油枕中的油，以免在工作中大量的油外溢。
4.2新气体继电器安装前，应检查有无检验合格证明，口径、流速是否正确，内外部件有无损坏，内部如有临时绑扎要拆开，最后检查浮筒、档板、信号和跳闸接点的动作是否可靠，并关好放气阀门。
4.3气体继电器应当水平加装，顶盖上标注的箭头方向指向油枕，工程中容许继电器的管路轴线方向往油枕方向的一端稍低，但与水平面弯曲不应当少于4%.4.4打开碟阀向气体继电器充油，充满油后从放气阀门放气。
如油枕带有胶囊，应注意充油放气的方法，尽量减少和避免气体进入油枕。
4.5展开维护接线时，应当避免接错和短路，防止磁铁操作方式，同时必须避免并使导电杆旋转和大瓷头漏油。
4.6投入运行前，应进行绝缘摇测及传动试验。
气体继电器在加装采用前应作如下一些检验项目和试验项目：5.1一般性检验项目：玻璃窗、放气阀、控针处和带出线端子等完备不叙尔热雷县，浮筒、开口杯、玻璃窗等完备无裂纹。
5.2试验项目5.2.1密封试验：整体助威甩（压力为20mpa，持续时间为1h）试漏，绝无扩散凿。
5.2.2端子绝缘强度试验：出线端子及出线端子间耐受工频电压2000v，持续1min，也可用2500v兆欧表摇测绝缘电阻，摇测1min代替工频耐压，绝缘电阻应在300mω以上。
5.2.3重瓦斯动作容积试验：当壳内聚积250∽300cm3空气时，重瓦斯应当可信动作。
变压器重瓦斯保护整定值
变压器重瓦斯保护整定值（原创版）目录一、变压器重瓦斯保护的概述二、变压器重瓦斯保护整定值的确定三、变压器重瓦斯保护整定值的影响因素四、变压器重瓦斯保护整定值的调整方法五、变压器重瓦斯保护整定值的注意事项正文一、变压器重瓦斯保护的概述变压器重瓦斯保护是变压器保护装置的一种，主要用于检测变压器内部的故障，如匝间或层间短路、油面下降过快等。
当变压器内部出现故障时，会产生大量的气体，导致油中气体浓度超过一定值。
重瓦斯保护就是在检测到油中气体浓度超过设定值时，对变压器进行保护动作，避免损坏。
二、变压器重瓦斯保护整定值的确定变压器重瓦斯保护整定值是指在油中气体浓度达到一定值时，保护装置触发保护动作的设定值。
整定值的确定需要综合考虑变压器的类型、容量、工作环境等因素，以保证在故障发生时，保护装置能够及时、准确地动作，避免变压器受到损坏。
三、变压器重瓦斯保护整定值的影响因素1.变压器类型：不同类型的变压器，其内部结构和工作原理有所不同，因此重瓦斯保护整定值也会有所不同。
2.变压器容量：变压器容量越大，其内部产生的气体越多，因此重瓦斯保护整定值需要相应地增大。
3.工作环境：在温度、湿度等环境因素变化的情况下，油中气体的溶解度会发生变化，影响重瓦斯保护整定值的确定。
四、变压器重瓦斯保护整定值的调整方法1.调整整定值：根据变压器的实际情况，可以对重瓦斯保护整定值进行调整。
调整时需要遵循相关规定，确保整定值在合适的范围内。
2.切换保护装置：可以根据实际情况，切换不同的保护装置，以满足不同情况下的重瓦斯保护需求。
五、变压器重瓦斯保护整定值的注意事项1.在确定整定值时，需要充分考虑变压器的实际情况，避免整定值过低或过高，导致误动作或保护失效。
2.在调整整定值或切换保护装置时，需要严格遵循相关操作规程，确保操作的安全性和准确性。
变压器瓦斯保护的结构与工作原理
变压器瓦斯保护的结构与工作原理瓦斯保护是油浸式变压器的一种保护装置，是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
安装在变压器箱盖与储油柜的联管上，当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体或造成油流冲动时，使继电器的接点动作，以接通指定的控制回路，并及时发出信号或自动切除变压器。
一、概念轻瓦斯：当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通报警信号。
重瓦斯：当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸。
型号的组成及其代表意义：QJ**——** **Q（气体）J（继电器）**（设计序号）——**（管路通径mm） **（特殊使用环境代码，TH —湿热带型；TA —干热带型；一般型不加表示）二、结构与工作原理1、瓦斯继电器结构QJ型继电器结构基本相同，只是QJ4-25型跳闸信号为单接点式，其它均为双接点式。
继电器芯子结构如图所示，继电器芯子上部由开口杯（浮子）3、重锤4、磁铁6和干簧接点10构成动作于信号的气体容积装置，其下部由挡板5、弹簧8、调节杆9、磁铁6和干簧接点10构成动作于跳闸的流速装置。
盖上的气塞1是供安装时排气以及运行中抽取故障气体之用。
探针2是供检查跳闸机构的灵活性和可靠性之用。
1 气塞 2探针 3开口杯（浮子） 4重锤5挡板6磁铁 7接线端子 8弹簧 9调节杆 10干簧接点2、瓦斯继电器工作原理?继电器正常运行时其内部充满变压器油，开口杯（浮子）处于图1所示的上倾位置。
当变压器内部出现轻微故障时，变压器油由于分解而产生的气体聚集在继电器上部的气室内，迫使其油面下降，开口杯3随之下降到一定位置，其上的磁铁6使干簧接点10吸合，接通信号回路，发出报警信号。
浅谈变压器瓦斯保护及事故处理
浅谈变压器瓦斯保护及事故处理摘要：在电力设备中，变压器是重要的组成部分，对电力系统有着很重要的意义。
为了能够保证变压器的正常、安全准星，就必须要设置保护设置，瓦斯保护就是变压器保护设置中的一种。
本文主要阐述了变压器瓦斯保护的工作原理、保护范围以及使用注意事项和事故处理。
关键词：变压器；瓦斯保护；事故处理1 变压器瓦斯保护工作原理1.1 瓦斯保护动作原理瓦斯保护是变压器在运行中常设的主要保护装置，瓦斯保护能够对变压器的层间短路、铁芯故障以及套管故障、绕组问题以及变压器油面下降等问题及时感知，并发出警报信号。
当变压器内部一旦出现问题时，由于在工作中设备电弧会将绝缘材料分解，从而生成瓦斯气体，而瓦斯气体的浓度也和变压器故障程度有直接关系。
瓦斯保护就是利用变压器内的瓦斯气体程度的瓦斯继电器来察觉和保护变压器内部故障。
在瓦斯继电器的结构中，上部是封闭的浮筒，下部是金属挡板，上部和下部都装有水银节点，并且上部的浮筒和下部的金属挡板都可以围绕各自的轴进行旋转。
在变压器正常工作时，其继电器装有变压器保护油，因此使得浮筒能够漂浮在油面上，这个上部的水银节点实际上处于断开状态；此时的下部金属挡板由于自重而下垂，因此水银节点也是断开状态。
但是当变压器出现轻微故障，其生成的瓦斯的速度就以缓慢的状态出现，当瓦斯上升到瓦斯继电器上部的浮筒时，就会导致油面下降，这时就会发出”轻瓦斯“警告；但是当变压器内部出现较为严重的问题时，则会生成大量的瓦斯，这时邮箱的压力就会急剧增大，其产生的压力就会冲击油枕，当油枕接触挡板，并克服弹簧的阻力时，就会带动磁铁向触电方向移动，这时水银节点就出闭合，从而接通变压器跳闸回路，从而导致断路器跳闸。
这就是“重瓦斯”。
当产生重瓦斯后，继电器就会马上切断电源，避免故障扩大化，从而起到保护变压器的作用。
1.2 瓦斯保护范围变压器的瓦斯保护功能很强大，能够检测绝大多数变压器内的故障。
包括了变压内的多项短路、绕组短路、铁芯和外壳的接地短路、铁芯故障、漏油、开关接触不良、焊接不良等问题。
变压器瓦斯保护及动作原理
一、 瓦斯继电器的构成和动作原理
当变压器油箱内部发生故障时，短路电流产生的电弧使变压器油和 其它绝缘材料分解，从而产生大量的可燃性气体，人们将这种可燃性气体 统称为瓦斯气体。故障程度越严重，产生的瓦斯气体越多，流速越快，气 流中还夹杂着细小的、灼热的变压器油。瓦斯保护是利用变压器油受热分 解所产生的热气流和热油流来动作的保护。
保护原理：利用反应气体和油流速度状态的原理来 实现 保护变压器内部故障。
轻瓦斯—积聚气体数量(250-350)ml，发信号。若轻瓦斯 不满足要求，可以调节开口杯背后的重锤改变开口杯的平衡 来满足要求；
重瓦斯—油流冲向油枕的速度（1.0-1.2）m/s，跳闸。 若重瓦斯不满足要求，可以通过调节指针弹簧改变挡板的强 度来满足要求。
护必须投入. 2、变压器轻瓦斯保护信号动作处理步骤
当变压器轻瓦斯保护信号动作后，应尽快查明原因，并作好记录，如信号动作 时间间隔逐渐缩短时，说明变压器内部有故障，可能会跳闸，此时应将每次信号 动作时间作详细记录，并立即向上级领导汇报。
谢谢！
瓦斯继电器
动作情况： 油箱内部轻微故障时间，分解出的瓦斯气体沿连接弯管
运动至气体继电器处，聚集在顶盖处形成一定的压力，将变 压器油面高度压低，开口杯所受浮力减小，随油面的降低开 始转动，使上动触点与上静触点接触，从而吸引干簧触点接 通，发出轻瓦斯信号。同理，变压器油箱漏油时，动作情况 相同。
动作视频演示
5、 瓦斯保护投跳闸的变压器，在现场应有明显的标志，跳闸试验用的探针 其外罩在运行中不准旋下，须在外罩涂以红漆，以示警告。
6、 户外变压器应保证瓦斯继电器的端盖有可靠保护，以免水分侵入。
三、瓦斯ห้องสมุดไป่ตู้护动作后的处理措施
变压器瓦斯保护
对流循环，变压器铁心的磁致伸缩，逐渐汇集、上升到瓦斯继电器内，引起
信号动作。
•
（2）二是变压器热虹吸器更换吸附剂（如硅胶）后，油侵及静置时间短，空 气未彻底排净，由热虹吸器进入本体循环，进而进入瓦斯继电器引起信号动 作。 （3）三是强油循环的变压器潜油泵密封不良，因油泵工作时产生的微负压导 致空气进入变压器本体循环，聚集在瓦斯继电器内造成瓦斯信号动作。 环境温度骤然下降，变压器本体油很快冷缩造成油位降低，或者变压器本体 严重漏油引起变压器内油位降低，即所谓油流引起瓦斯继电器信号动作。 瓦斯继电器二次信号回路故障，包括信号电缆绝缘损坏短路、端子排接点短 路，个别在信号回路中所接信号等引起干簧触点闭合，造成瓦斯信号动作。
带的永久磁铁11远离干簧触点13，干簧触点13可靠断开。
• 当变压器内部发生轻微故障时，在气体继电器上部，迫使气体继电器内油面 下降，使开口油杯露出油面，因物体在气体中比在油中受到的浮力小，因此
开口杯失去平衡，绕轴落下，永久磁铁4随之落下，接通干簧触点15，发出轻
瓦斯动作信号。当变压器漏油时，同样由于油面下降而发出轻瓦斯信号。 • 当变压器内部发生严重故障时，油箱内产生大量气体，变压器油箱和油枕之 间连导管中出现强烈的油流，当油流流速达到整定速度值时，油流对挡板冲 击力克服弹簧的作用力，挡板被冲动，永久磁铁靠近干簧触点13，使干簧触 点13闭合，发出跳闸脉冲，断开变压器各电源侧的断路器。
此，瓦斯保护不能单独作为变压器的主保护。 • 变压器轻瓦斯动作的原因及处理办法
•
瓦斯保护的正确动作情况
（1）当油箱内部发生轻微故障，空气进入变压器逐渐聚集在瓦斯继电器上部， 迫使继电器内油面下降。这时，开口杯在空气中的重量加上杯内油重所产生
的力矩使开口杯下降并使干簧解点闭合，发出“轻瓦斯”信号。
变压器瓦斯保护,变压器瓦斯保护工作原理
变压器瓦斯保护,变压器瓦斯保护工作原理变压器瓦斯保护工作原理瓦斯保护是变压器内部故障的主要保护元件，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其强烈程度随故障的严重程度不同而不同。
瓦斯保护就是利用反应气体状态的瓦斯继电器（又称气体继电器）来保护变压器内部故障的。
在瓦斯保护继电器内，上部是一个密封的浮筒，下部是一块金属档板,两者都装有密封的水银接点。
浮筒和档板可以围绕各自的轴旋转。
在正常运行时，继电器内充满油，浮筒浸在油内，处于上浮位置，水银接点断开；档板则由于本身重量而下垂，其水银接点也是断开的。
当变压器内部发生轻微故障时，气体产生的速度较缓慢，气体上升至储油柜途中首先积存于瓦斯继电器的上部空间，使油面下降，浮筒随之下降而使水银接点闭合，接通延时信号，这就是所谓的“轻瓦斯”；当变压器内部发生严重故障时，则产生强烈的瓦斯气体，油箱内压力瞬时突增，产生很大的油流向油枕方向冲击，因油流冲击档板，档板克服弹簧的阻力，带动磁铁向干簧触点方向移动，使水银触点闭合，接通跳闸回路，使断路器跳闸，这就是所谓的“重瓦斯”。
重瓦斯动作，立即切断与变压器连接的所有电源，从而避免事故扩大，起到保护变压器的作用。
瓦斯继电器有浮筒式、档板式、开口杯式等不同型号。
目前大多采用QJ-80型继电器，其信号回路接上开口杯，跳闸回路接下档板。
所谓瓦斯保护信号动作，即指因各种原因造成继电器内上开口杯的信号回路接点闭合，光字牌灯亮。
3 保护范围瓦斯保护是变压器的主要保护，它可以反映油箱内的一切故障。
包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。
瓦斯保护动作迅速、灵敏可靠而且结构简单。
但是它不能反映油箱外部电路（如引出线上）的故障，所以不能作为保护变压器内部故障的唯一保护装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器瓦斯保护
一．瓦斯保护的定义
瓦斯保护是变压器内部故障的主保护，对变压器匝间和层间短路、铁芯故障、套管内部故障、绕组内部断线及绝缘劣化和油面下降等故障均能灵敏动作。
当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，从油箱向油枕流动，其强烈程度随故障的严重程度不同而不同，反应这种气流与油流而动作的保护称为瓦斯保护，也叫气体保护。
规程规定：对于容量为800kVA及以上的油浸式变压器和400kVA及以上的车间内油浸式变压器，应装设瓦斯保护。
二．瓦斯保护的分类
瓦斯保护一般分为轻瓦斯和重瓦斯两类。
1.轻瓦斯：变压器内部过热,或局部放电,使变压器油油温上升，产生一定的气体,汇集于继电器内,达到了一定量后触动继电器，发出信号。
2.重瓦斯：变压器内发生严重短路后，将对变压器油产生冲击，使一定油流冲向继电器的档板,动作于跳闸。
三．瓦斯继电器的结构及动作原理
瓦斯继电器有浮筒式、档板式、开口杯式等不同型号。
目前大多采用QJ-80型继电器（其结构如图1所示），其信号回路接上开口杯，跳闸回路接下档板。
图1 FJ3-80型复合式瓦斯继电器的结构
1:上开口杯；2:下开口杯；3:干挤触点；4:平衡锤；5:放气阀；6:探针；7:支架；8:挡板；9:进油挡板；10:永久磁铁
瓦斯继电器的上、下方各有一个带干簧接点的开口杯，即上开口杯和下开口杯。
正常时，上开口杯1、下开口2杯都浸在油内，由于开口杯及附件在油内的
重力所产生的力矩比平衡锤4所产生的力矩小，因此开口杯都处于上升位置，干簧触点3是断开的。
当油箱内发生轻微故障时，产生的少量气体（称轻瓦斯）聚集在继电器的上部，迫使油面下降，上开口杯1露出油面。
这时，上开口杯及附件在空气中的重力加上杯内的油重所产生的力矩大于平衡锤所产生的力矩。
因此上开口杯1沿顺时针方向转动，并带动永久磁铁10靠近干簧触点3，干簧触点依靠磁力作用而闭合，发出轻瓦斯的预告信号。
当油箱内发生严重故障时，产生大量气体（称重瓦斯），形成油气流，沿连接管冲向油枕。
瓦斯继电器的挡板8在油流的冲击下，带动下开口杯2沿顺时针方向转动，使下部干簧触点闭合，发出重瓦斯报警信号，并作用于断路器跳闸。
在有人值班的场所，不需要因油面严重下降而跳闸，可将下开口杯2底部的螺丝拧掉，使重瓦斯不动作，只使轻瓦斯作用于信号。
注：瓦斯继电器的整定：1.轻瓦斯按气体容积进行整定，整定范围为250-300cm3，一般整定在250cm3。
2.重瓦斯按油流速度进行整定，整定范围为0.6-1.5m/s，一般整定在1m/s左右。
四．瓦斯保护的工作原理
当变压器内部发生轻微故障时，有轻瓦斯产生，瓦斯继电器KG的上触点（l 一2）闭合，作用于预告信号；当发生严重故障时，重瓦斯冲出，瓦斯继电器的下触点（3一4)闭合，经中间继电器KC作用于信号继电器KS，发出报警信号，同时断路器跳闸。
瓦斯继电器的下触点闭合，也可以利用切换片XB切换位置，只给出报警信号。
为了消除浮筒式瓦斯继电器的下触点在发生重瓦斯时可能有跳动（接触不稳定）现象，中间继电器有自保触点。
只要瓦斯继电器的下触点一闭合，KC就动作并自保。
当断路器跳闸后，断路器的辅助触点断开自保回路，使KC恢复起始位置。
如图2所示
图2瓦斯继电保护原理电路图
五．瓦斯保护的保护范围
瓦斯保护是变压器的主要保护，它可以反映油箱内的一切故障。
包括：油箱内的多相短路、绕组匝间短路、绕组与铁芯或与外壳间的短路、铁芯故障、油面下降或漏油、分接开关接触不良或导线焊接不良等。
瓦斯保护动作迅速、灵敏可靠而且结构简单。
但是它不能反映油箱外部电路（如引出线上）的故障，所以不能作为保护变压器内部故障的唯一保护装置。
另外，瓦斯保护也易在一些外界因素（如地震）的干扰下误动作。
变压器有载调压开关的瓦斯继电器与主变的瓦斯继电器作用相同、安装位置不同，型号不同。
六．运行
变压器在正常运行时，瓦斯继电器工作无任何异常。
关于瓦斯继电器的运行状态，规程中对其有如下规定：
1 变压器运行时瓦斯保护应接于信号和跳闸，有载分接开关的瓦斯保护接于跳闸；
2 变压器在运行中进行如下工作时应将重瓦斯保护改接信号：
2.1 用一台断路器控制两台变压器时，当其中一台转入备用，则应将备用变压器重瓦斯改接信号；
2.2 滤油、补油、换潜油泵或更换净油器的吸附剂和开闭瓦斯继电器连接管上的阀门时；
2.3 在瓦斯保护及其二次回路上进行工作时；
2.4 除采油样和在瓦斯继电器上部的放气阀放气处，在其他所有地方打开放气、放油和进油阀门时；
2.5 当油位计的油面异常升高或吸吸系统有异常现象，需要打开放气或放油阀门时；
3 在地震预告期间，应根据变压器的具体情况和气体继电器的抗震性能确定重瓦斯保护的运行方式。
地震引起重瓦斯保护动作停运的变压器，在投运前应对变压器及瓦斯保护进行检查试验，确认无异常后，方可投入。
七．动作原因及动作处理
1.轻瓦斯动作的原因:a 因滤油、加油或冷却系统不严密以至空气进入变压器；b 因温度下降或漏油致使油面低于气体继电器轻瓦斯浮筒以下；c 变压器故障产生少量气体；d 变压器发生穿越性短路故障。
在穿越性故障电流作用下，油隙间的油流速度加快，当油隙内和绕组外侧产生的压力差变化大时，气体继电器就可能误动作。
穿越性故障电流使绕组动作发热，当故障电流倍数很大时，绕组温度上升很快，使油的体积膨胀，造成气体继电器误动作；e 气体继电器或二次回路故障。
以上所述因素均可能引起瓦斯保护信号动作。
2.变压器瓦斯保护装置动作后，应马上对其进行认真检查、仔细分析、正确判定，立即采取处理措施。
2.1 瓦斯保护信号动作时，立即对变压器进行检查，查明动作原因，上否因积聚空气、油面降低、二次回路故障或上变压器内部邦联造成的。
如气体继电器内有气休，则应记录气体量，观察气体的颜色及试验上否可燃，并取气样及油样做色谱分析，可根据的关规程和导则判定变压器的故障性质。
色谱分析是指对对收集到的气体用色谱仪对其所含的氢气、氧气、一氧化碳、二氧化碳、甲烷、乙烷、乙烯、乙炔等气体进行定性和定量分析，根据所含组分名称和含量准确判定
邦联性质，发展趋势、和严重程度。
若气体继电器内的气体无色、无臭且不可燃，色谱分析判定为空气，则变压器可继续运行，并及时消除进气缺陷。
若气体继电器内的气体可燃且油中溶解气体色谱分析结果异常，则应综合判定确定变压器是否停运。
2.2 瓦斯继电器动作跳闸时，在查明原因消除故障前不得将变压器投入运行。
为查明原因应重点考虑以下因素，作出综合判定。
a. 是否呼吸不畅或排气未尽；
b. 保护及直流等二次回路是否正常；
c. 变压器外观有无明显反映故障性质的异常现象；
d. 气体继电器中积聚的气体是否可燃；
e. 气体继电器中的气体和油中溶解的气体的色谱分析结果；
f. 必要的电气试验结果；
g. 变压器其它继电保护装置的动作情况。
注：瓦斯保护动作，轻者发出保护动作信号，提醒维修人员马上对变压器进行处理；重者跳开变压器开关，导致变压器马上停止运行，不能保证供电的可靠性，对此提出了瓦斯保护的反事故措施： 1 将瓦斯继电器的下浮筒改为档板式，触点改为立式，以提高重瓦斯动作的可靠性；2 为防止瓦斯继电器因漏水而短路，应在其端子和电缆引线端子箱上采取防雨措施；3 瓦斯继电器引出线应采用防油线；4 瓦斯继电器的引出线和电缆应分别连接在电缆引线端子箱内的端子上。
八．日常巡检及维护
电力变压器运行规程DL/T572－95（以下简称“规程”）规定在变压器的日常巡视项目中首先应检查气体继电器内有无气体，对气体的巡视应注重以下几点：1 气体继电器连接管上的阀门应在打开位置；2 变压器的呼吸器应在正常工作状态；3 瓦斯保护连接片投入应正确；4 油枕的油位应在合适位置，继电器内布满油；5 气体继电器防水罩一定牢固；6 继电器接线端子处不应渗油，且应能防止雨、雪、灰尘的侵入，电源及其二次回路要有防水、防油和防冻的措施，并要在春秋二季进行防水、防油和防冻检查。
复合式瓦斯继电器工作温度允许在-30℃~+95℃之间，过高或过低的温度都会使永久磁铁退磁，使于簧触点动作不可靠。
在安装和调试时，要避免外界磁场的影响和振动以防永久磁铁退磁。
在维护、检查继电器时，可从放气阀口打进空气，检查轻瓦斯动作的可靠性；通过探针检查重瓦斯动作的可靠性。
总结
通过本次技术讲课的学习，使得我们全班人员掌握了瓦斯继电器的结构、工作原理、整定、日常维护、瓦斯保护动作处理，加深了班组成员对瓦斯保护相关知识的了解，提高了班组成员处理瓦斯保护相关工作的能力。
