（ 2 ）高能电子束的剂量分布特点 在临床放疗中约有15％的照射野要用到高能电子束，高能电子束 的百分剂量分布大致分为四部分：剂量建成区、高剂量坪区、剂量跌 落区和X线污染区。对X、γ线沿射线入射方向靶体积后方的正常组织， 不可避免的要受到一定辐射剂量，高能电子束由于具有有限的射程， 可以有效的避免对靶区后深部组织的照射，这是高能电子束最重要的 剂量学特点。由于高能电子束易于散射，表面剂量较高。 在到达高剂量坪区后，高能电子束剂量迅速跌落，以至能很好 地保护肿瘤后的正常组织，基于高能电子束的剂量学特性，它主要用 于治疗表浅或偏位的肿瘤和侵润的淋巴结。
电子束治疗的临床应用

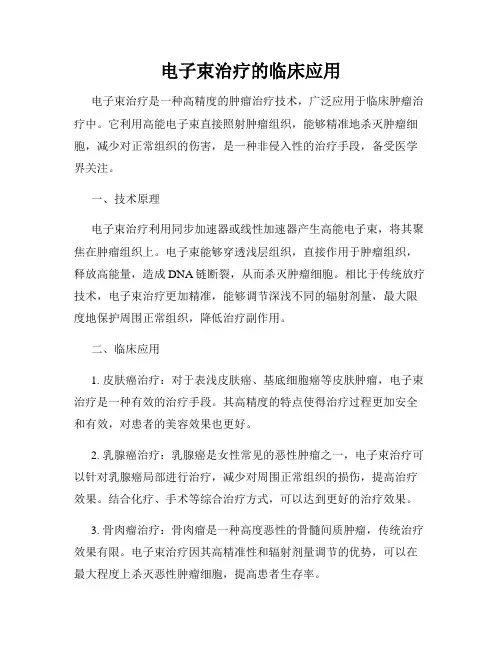

电子束治疗的临床应用电子束治疗是一种高精度的肿瘤治疗技术，广泛应用于临床肿瘤治疗中。
它利用高能电子束直接照射肿瘤组织，能够精准地杀灭肿瘤细胞，减少对正常组织的伤害，是一种非侵入性的治疗手段，备受医学界关注。
一、技术原理电子束治疗利用同步加速器或线性加速器产生高能电子束，将其聚焦在肿瘤组织上。
电子束能够穿透浅层组织，直接作用于肿瘤组织，释放高能量，造成DNA链断裂，从而杀灭肿瘤细胞。
相比于传统放疗技术，电子束治疗更加精准，能够调节深浅不同的辐射剂量，最大限度地保护周围正常组织，降低治疗副作用。
二、临床应用1. 皮肤癌治疗：对于表浅皮肤癌、基底细胞癌等皮肤肿瘤，电子束治疗是一种有效的治疗手段。
其高精度的特点使得治疗过程更加安全和有效，对患者的美容效果也更好。
2. 乳腺癌治疗：乳腺癌是女性常见的恶性肿瘤之一，电子束治疗可以针对乳腺癌局部进行治疗，减少对周围正常组织的损伤，提高治疗效果。
结合化疗、手术等综合治疗方式，可以达到更好的治疗效果。
3. 骨肉瘤治疗：骨肉瘤是一种高度恶性的骨髓间质肿瘤，传统治疗效果有限。
电子束治疗因其高精准性和辐射剂量调节的优势，可以在最大程度上杀灭恶性肿瘤细胞，提高患者生存率。
4. 头颈肿瘤治疗：头颈肿瘤位置复杂，周围正常组织较为敏感，传统治疗难以达到精确治疗的效果。
电子束治疗可以减少对口腔、食道、声带等重要器官的伤害，提高患者的生存质量。
三、优势和注意事项电子束治疗具有精准、无创、无痛、快速等优势，是一种安全有效的治疗手段。
但在临床应用时，需要严格控制辐射剂量，避免对周围正常组织造成伤害，避免治疗过程中的并发症。
术中操作人员需严格遵守操作规程，确保治疗效果。
总之，电子束治疗作为一种高精度的肿瘤治疗技术，在临床应用中展现了其独特的优势和广阔的应用前景。
随着技术的不断发展和完善，相信电子束治疗将在肿瘤治疗领域发挥越来越重要的作用，造福更多的患者。
高能电子束的应用技术
谢谢
高能电子束的 应用技术
讲课人 吴湘阳
关于高能电子束
高能电子束用于放射治疗始于50年代初期，现 今，接受放射治疗的患者中，约80%的患者要 应用到高能电子束
对于X射线，沿射线入射方向靶体积后方的正 常组织，不可避免会接受到一定程度的辐射剂 量，高能电子束则由于具有有限的射程，可有 效地避免对靶区后深部组织的照射。基于上述 特点，它主要用于治疗表浅和偏心的肿瘤以及 浸润的淋巴结。
如7MEV表面剂量为85%表面剂量为高剂 量坪区变宽，X线污染加大。故临床使用 的高能电子束，能量应该在4-25Mev之间。
电子束射野剂量学
照射野对百分深度剂量的影响 射野对输出剂量的影响非常复杂，无规 律可循必须针对每一台加速器所配置的 电子束限光筒进行测试
电子束等剂量曲线分布特点
随深度增加，低值等剂量线向外侧扩张， 高值等剂量线向内侧收缩并随电子束能 量而变化。
高能电子束的产生
一般由加速器产生，在本质上与β射线一 样为带负电的高速电子组成。经加速和 偏转后引出的电子束，基本是单能窄束 通过散射箔扩展后，先经X射线准直器， 再经电子束限光筒，形成治疗用野。电 子限光筒的设计，除要形成治疗用射野 外，可以利用电子束易散射的特点，借 助限光筒壁增加射野中的散射电子，弥 补野边缘剂量的不足
注意勿挤伤、刮伤病人。来自高能电子束的应用范围表浅病变：如皮肤病变，胸壁，内乳淋巴结， 颈部表浅淋巴结。可单野照射。
电子束和高能X射线混合使用，提高皮下浅部 组织剂量。
电子线的旋转照射，治疗面积较大，体表弯曲 的浅表病变。
电子线的全身照射技术， 电子线的术中照射治疗技术，对经手术切除的
瘤床、残存灶在直视下进行单次、大剂量照射
高能电子束在物质中容易被散射，且更易被阻 挡
物理实验技术中电子束技术的使用要点
物理实验技术中电子束技术的使用要点电子束技术是物理实验中一种重要的工具，它可以用于研究和探索微小物质的结构和性质。
在物理实验中使用电子束技术，有一些重要的要点和注意事项，下面将详细介绍。
首先，使用电子束技术进行实验时，需要注意电子束的加速、聚焦和探测。
电子束通过电场加速并聚焦到所需的目标区域。
因此，实验中需要掌握电子束的加速和聚焦控制技术。
这需要熟悉相关设备的操作和调整方法，以确保电子束的稳定性和准确性。
另外，实验中还需要使用合适的探测器来接收和分析电子束所激发的信号，从而获取所需的实验结果。
其次，使用电子束技术时需要注意样品的制备和处理。
样品的制备和处理是电子束实验中的一项重要工作。
样品的制备应考虑到所研究物质的性质和实验的目的。
在制备过程中，需要选择适当的方法和工具，如切割、研磨、抛光等。
另外，在处理样品时，需要注意避免引入污染物和外部杂质，以确保实验数据的准确性和可靠性。
第三，电子束实验中，还需要注意控制实验条件和仪器的参数。
实验条件和仪器参数的选择和调整对于实验结果的准确性和可重复性至关重要。
在进行实验前，需要了解所研究物质的特性和实验的目的，以确定适当的实验条件和仪器参数。
在实验过程中，需要实时监测和调整实验环境、仪器设备等参数，以确保实验的稳定性和准确性。
第四，电子束技术还需要注意数据处理和结果分析。
在实验过程中，会产生大量的数据，如电子束的强度分布、能谱、散射模式等。
这些数据需要经过适当的处理和分析，以获得有意义的结果和结论。
在数据处理和结果分析中，需要运用适当的数学和统计方法，以减小误差、提高精度和可靠性。
此外，还需要进行数据的可视化和图像处理，以更直观地展示实验结果和发现潜在规律。
最后，使用电子束技术还需要注意实验的安全和环境保护。
电子束实验中存在一些潜在的风险，如高压操作、电磁辐射等。
因此，在进行实验前，需要熟悉实验仪器的安全操作规程和防护措施。
同时，在实验过程中，需要做好实验环境的管理和保护，避免对周围环境和人员造成影响。
高频电子束实验技术的使用教程
高频电子束实验技术的使用教程引言：高频电子束实验技术是一种常用于材料表面改性、纳米加工等领域的先进技术。
它利用电子束的高能量和精细聚焦性，能够在纳米级别上进行加工和改性，具有很高的精确性和灵活性。
本文将介绍高频电子束实验技术的使用教程，以帮助读者了解该技术的操作方法和注意事项。
一、仪器准备在进行高频电子束实验前，需要对相关仪器进行准备。
首先，要确保电子束仪器的运行状态良好，包括电源、光束和聚焦系统。
同时，还要准备好样品台、真空装置等辅助设备，以确保实验的顺利进行。
二、实验操作步骤1. 装样品将待处理的样品放置在样品台上，并保证其与样品台有良好的接触。
在装样品前，要确保样品和样品台的表面清洁，以避免杂质的干扰。
2. 设置参数根据实验需求，设置电子束的参数。
包括电子束的加速电压、聚焦电压、电流和束斑大小等。
这些参数的选择要根据材料的特性和实验要求进行调整。
同时，还需要设置扫描模式和扫描速度，以控制电子束的投射范围和速度。
3. 启动电子束在样品装置就绪后，将真空装置打开，并预热电子束。
在预热过程中，要保持一定的温度和真空度，以确保电子束的稳定性和精度。
4. 扫描加工设置好参数后，可以开始进行电子束的扫描加工。
根据实验需求，可以选择不同的扫描模式，如点扫描、线扫描或面扫描。
通过调整扫描速度和电子束的投射范围，可以实现不同材料的加工和改性。
5. 观察和评估在加工过程中，可以通过显微镜或显微摄像机观察电子束的加工效果。
根据加工结果，可以评估实验的成功与否，并作出相应的调整和优化。
三、实验注意事项1. 安全操作在进行高频电子束实验时，要注意安全操作。
避免直接暴露在电子束下，以免对眼睛和皮肤造成伤害。
同时，要确保实验环境的安全性和稳定性，以防止意外事故的发生。
2. 样品处理在进行实验前，要对样品进行适当的处理。
如清洗样品表面、调整样品厚度等。
这些处理可以改善电子束的加工效果，提高实验的准确性。
3. 参数选择在进行实验前，要仔细选择电子束的参数。
高能电子束成像技术研究
高能电子束成像技术研究随着科技的不断发展，各种新兴技术不断涌现，其中高能电子束成像技术是一项非常重要的成果。
在工业、医疗、科学等多个领域都能发挥重要作用，成为当今社会不可或缺的存在。
一、什么是高能电子束成像技术？高能电子束成像技术，顾名思义主要是指利用电子束对物体进行成像的一种技术。
传统的电子显微镜只能对非常小的物质进行观察，而高能电子束成像技术则可以应用于更广泛的范围中，同时对物质分析也更加准确。
二、高能电子束成像技术在工业中的应用在工业中，高能电子束成像技术被广泛应用于材料分析、制造及检测等方面。
比如利用该技术可以对金属、塑料等材料的结构进行详细解析，进而更好地进行制造。
同时，电子束还可以用来对样品中的缺陷进行检测，保证制品的质量，提高制造的效率和品质。
三、高能电子束成像技术在医疗中的应用高能电子束成像技术在医疗中的应用也是不可或缺的。
比如通过该技术可以进行组织和器官的成像，进行内部结构的分析。
这对于医生来说非常重要，能够更好的了解患者的病情和症状，从而制定更科学更合理的治疗方案。
四、高能电子束成像技术在科学中的应用高能电子束成像技术在科学领域中的应用也非常广泛。
通过该技术可以对物质进行详细解析和观察，从微观上了解并探索物质的规律和性质，这对于科学研究有着十分重要的意义。
在归纳一下，高能电子束成像技术最大的优势是其极高的分辨率。
同时，其在材料分析、制造、检测，医疗以及科学等领域都有广泛应用。
当然，电子束仪器价格昂贵，设备复杂，操作难度较大，还需要专业技术人员对设备的运行和维护进行管理，因此该技术在一定程度上仍然受到一些限制。
最后，相信随着科技的不断发展和创新，高能电子束成像技术将会在更多领域中发挥更广泛更深远的应用。
物理实验中的电子束技术应用指南
物理实验中的电子束技术应用指南引言电子束技术是当今物理实验中广泛应用的一种先进工具。
其独特的性质和优越的性能使其成为材料科学、纳米技术和半导体工业等领域中不可或缺的重要技术。
本文将介绍电子束技术的基本原理、应用领域以及实验操作指南，旨在帮助读者全面了解电子束技术，提高实验研究的质量和效率。
一、电子束技术的基本原理电子束技术是利用高能电子束与物质相互作用的原理，通过电子与原子、分子之间的电磁相互作用，实现对材料表面或体积的精细控制。
电子束能量较高，具有较短的波长，因此具有很强的穿透能力和损伤性，从而能够实现对材料的制造、分析和表征。
这种技术又可细分为电子束匀强辐照技术和电子束曝光技术。
二、电子束技术的应用领域1. 纳米技术领域电子束技术在纳米技术领域中有着广泛的应用。
通过电子束曝光技术可以实现对纳米尺度下结构、形状和物性的精确控制。
此外，电子束激光技术可以通过电子激发原位合成纳米材料，制备出具有特殊性能的纳米结构。
2. 材料科学领域电子束技术在材料科学领域中也得到广泛应用。
通过电子束辐照技术可以实现对材料的改性和性能调控，包括改变材料的机械性能、电学性能等。
电子束技术还广泛应用于材料的制备、分析和表征，如电子显微镜可以用于观察材料的微观结构。
3. 生物医学领域电子束技术在生物医学领域中也有重要的应用价值。
通过电子束植入技术可以实现对生物材料的改性和修复，包括人工骨骼、人工关节等。
此外，电子束显微镜可以用于研究生物材料的超微结构，并对疾病的发生机理进行深入研究。
三、电子束实验操作指南1. 实验前准备在进行电子束实验前，需要保证实验室环境干净、有序，并确保实验仪器的正常运行。
此外，还需要准备好所需的材料、试剂和标准样品，并对仪器设备进行必要的校准和检测。
2. 仪器操作在操作电子束仪器时，需要遵循仪器的使用手册和技术要求。
特别需要注意的是保护和维护电子源，避免因操作不当导致电子源损坏或污染。
在调整仪器参数时，需要谨慎、小心，并遵循实验验前训练所掌握的操作规程。
1.高能电子束的应用技术
第四节高能电子线照射野设计技术根据电子线射野剂量学的特性，临床应用时必须注意：照射时保持限光简底端到皮肤的距离符合规定的距离，保持射野中心轴与入射表面满足垂直关系；电子线的一些重要剂量学参数，如百分深度剂量、输出剂量等，会随照射野条件的变化而发生改变，必须进行实测这些变化，得到在具体照射条件下的实际数值，供临床使用。
一、能量和射野的选择不同能量电子线具有不同的有效治疗深度。
电子线的剂量分布具有高能X(γ)射线所不具备的优点，临床上常用于治疗表浅、偏体位一侧的病变。
临床常用的电子束能量在4~ 25MeV较为理想，而且单野比多野照射优越。
单野照射时，靶区剂量均匀，靶区后正常组织、器官剂量很小。
根据电子线百分深度剂量随深度变化的规律图6-3，过90％深度后剂量突然下降，电子线的有效治疗深度(cm)约等于1/3~1/4电子线的能量(MeV)。
临床选择电子线能量，要综合考虑：①靶区深度；②靶区剂量最小值；③危及器官可接受的耐受剂量等因素。
对不同深度的肿瘤，若能量选择小了，肿瘤受量不会很高。
如靶区后正常组织的耐受剂量较高，可以根据90％的等剂量曲线包括靶区来选择其能量；如果靶区后正常组织的耐受剂量低，以百分深度剂量不超过80％(甚至70％)来选择射线能量。
一般若将靶区后缘深度d(cm)取在85%剂量线，能量应为d的3倍。
如表6-1。
表6-1 不同能量电于线照射时，PDD为100%和85％的深度能量(MeV)深度100% 85%2 0.8 1.254 1.3 1.96 1.6 2.58 2.1 3.210 2.25 3.715 2.2 4.518 2.0 5.3电子线治疗选择照射野时，应确保特定的等剂量曲线完全包括靶区。
电子线高值等剂量曲线，随深度增加而内收，小野时这一特点尤为突出。
因此，表面位置的照射野，应按靶区的最大横径而适当扩大，电子线射野应至少等于或大于靶区横径的1．18倍，根据靶区最深部分宽度的情况再放0.5~1.0cm。
放疗高能电子线知识学习ppt
电子线放疗剂量的计算方法
利用物理模型计算
根据电子线能量、照射野大小、源轴距离等参数，建立物理模型，进行剂量 计算。
利用剂量计算软件
利用专业的剂量计算软件，输入相关参数，进行剂量计算。
电子线放疗剂量的校准与验证
校准
通过测量不同条件下的剂量，建立剂量校准曲线，用于确定治疗计划的剂量输出 。
验证
通过测量实际照射时的剂量，验证治疗计划的准确性，确保治疗的剂量与计划一 致。
05
电子线放疗未来发展
电子线放疗技术的研究进展
研究新型电子线剂量分布特性
利用科研成果，进一步了解电子线剂量在人体内部的分布特 点，为制定更精确的放疗计划提供依据。
研究电子线能量与剂量关系
研究不同能量电子线的剂量学特性，探索电子线能量与剂量 的相互关系，为电子线放疗设备的能量选择提供依据。
电子线放疗设备的更新换代
发展高能电子线放疗设备
研发更高能量的电子线放疗设备，拓展电子线放疗的适应症范围，提高肿瘤 的治疗效果。
提高设备的稳定性和可靠性
加强电子线放疗设备的稳定性与可靠性，确保放疗过程中设备故障对肿瘤治 疗效果的影响最小化。
电子线放疗在影像引导下的应用
影像引导下的精准放疗
利用医学影像技术，实现肿瘤的精确定位和追踪，提高电子线放疗的精准度和有 效性。
2023
放疗高能电子线知识学习 ppt
contents
目录
• 电子线放疗概述 • 电子线放疗设备及技术 • 电子线放疗剂量学 • 电子线放疗临床应用 • 电子线放疗未来发展 • 结论
01
电子线放疗概述
电子线放疗定义
电子线放疗是指利用高能电子线对肿瘤进行放射治疗的一种 方法，也称为电子束放疗。
高能电束辐照灭菌工艺
高能电束辐照灭菌工艺1.引言1.1 概述高能电束辐照灭菌工艺是一种利用高能电子束对物体进行辐射的技术，通过电子束的能量传递给微生物或生物分子，从而达到灭菌的目的。
这种工艺具有高效、快速、节能等优点，因此在医疗卫生、食品工业、药品生产等领域得到了广泛的应用。
辐照灭菌是一种非热灭菌方法，通过辐射杀死微生物。
高能电子束辐照灭菌工艺是在传统的辐照灭菌基础上发展起来的一种先进技术。
相比于传统的辐照灭菌方法，高能电子束辐照灭菌能够在短时间内高效灭活微生物，并且不会对被处理物体产生明显的热效应，能够保持物体的质量和品质。
高能电子束辐照灭菌工艺流程包括四个主要步骤：加速、束流整形、辐照和监控。
首先，通过加速器将电子加速至高速，形成高能电子束。
然后，通过束流整形系统对电子束进行整形，使其在辐照过程中能够均匀地照射到待处理物体上。
接着，将整形后的电子束辐照到待处理物体上，使微生物受到辐照而被杀灭。
最后，通过监控装置对辐照过程进行实时监测，确保辐照灭菌的效果符合要求。
高能电子束辐照灭菌具有许多优势。
首先，由于电子束具有较小的质量和电荷，能够深入杀灭物体内部的微生物，达到较高的灭菌效果。
其次，辐照过程中不会产生任何化学残留物，对处理物体的质量和品质没有负面影响。
此外，高能电子束辐照灭菌工艺还具有高效、快速、节能等特点，可以大幅提高生产效率和降低能源消耗。
高能电子束辐照灭菌工艺在未来的应用前景非常广阔。
随着科技的不断进步和应用需求的增加，高能电子束辐照灭菌工艺将在医疗卫生、食品加工、药品生产等领域扮演越来越重要的角色。
同时，随着工艺的不断改进和完善，高能电子束辐照灭菌技术的成本也将逐渐降低，进一步推动其在各个领域的应用。
1.2 文章结构文章结构部分的内容可以参考以下内容：本文主要分为引言、正文和结论三个部分。
引言部分首先对高能电束辐照灭菌工艺进行概述，介绍了其基本原理和应用场景。
接着，阐述了本文的结构，即正文部分和结论部分。
物理学中的电子束技术与应用
物理学中的电子束技术与应用在现代科学中，电子束技术是一种非常重要的技术，尤其是在物理学领域。
这项技术利用高能电子对物质进行加工和分析，可应用于多方面领域，例如电子显微镜、电子加速器、半导体等等。
一、电子束的基本原理电子束技术的基本原理是将电子加速到高速度，然后通过透镜将这些电子聚焦到非常小的位置上，使它们能够穿透固体或物质表面进行加工和分析。
在电子束技术中，高速运动的电子具有波粒二象性，可以被看作是一种电磁波，而不是一种粒子。
二、电子束技术的应用1. 电子显微镜电子束技术在电子显微镜中得到广泛应用。
电子显微镜是一种非常强大的仪器，可用于对高分子材料、半导体等材料进行分析。
电子束技术在电子显微镜中的主要应用是通过电子束在样品上扫描，产生高分辨率的电子图像。
2. 电子加速器电子束技术在电子加速器领域也被广泛应用。
一般来说，电子加速器可以分为线性加速器和环形加速器两种。
在这些加速器中，电子束技术用于将电子的能量提高到足以进行加工和研究的高水平。
3. 半导体生产在半导体生产领域中，电子束技术可以用于通过电子束雕刻来制造微电子器件。
这项技术通常被称为电子束光刻。
电子束光刻可以制造非常小的器件，例如计算机芯片和存储器。
4. 电子束焊接电子束技术也可以用于电子束焊接领域。
这种焊接方法可以用于连接非常小的零件，例如精细电路板或高精度零件。
三、电子束技术的优点1. 高精度电子束技术能够以非常高的精度进行加工和分析，能够刻画出非常小的特征。
2. 无污染电子束技术是一种无污染的技术，它不需要使用任何化学品或其他污染物。
3. 高效率电子束技术能够快速地进行加工和分析，能够在较短的时间内完成大量工作。
四、电子束技术的局限性1. 高成本电子束技术的设备成本通常非常高，这使得它只能应用于一些特殊的领域。
2. 高复杂度电子束技术的应用需要相应的专业知识和技能，对操作人员的要求非常高。
3. 不能加工厚物质电子束技术不能加工太厚的物质，这是由于电子束的穿透能力和束流密度的原因。
肿瘤放射物理学-物理师资料-62 电子束射野剂量学
（4）百分深度剂量随射野大小特别在射野较小时变化明显；
（5）不均匀组织对百分深度剂量影响显著；
（6）拉长源皮距照射时，输出剂量不能准确按平方反比定律 计算；（应考虑有效源皮距）
（7）不规则射野输出剂量的计算，仍存在问题。
基于高能电子束的上述特点，它主要用于治疗表浅或 偏心的肿瘤和浸润的淋巴结。
一、中心轴百分深度剂量曲线
二、电子束的等剂量分布
高能电子束等剂 量分布的显著特点为： 随深度的增加，低值 等剂量线向外侧扩张， 高值等剂量线向内侧 收缩，并随电子束能 量而变化。
除能量的影响外， 照射野大小也对高值 等剂量线的形状有所 影响。右图中，其 90％等剂量线的底 部形状，由弧形逐渐 变得平直。
造成原因：主 要是电子束易于散 射的特点。
然后形成高剂量“坪区”。
这主要是由于电子束在其运动径迹上，很容易被散射，使 得单位截面上电子注量增加。
剂量跌落是临床使用高能电子束时极为重要的一个概念。 用剂量梯度G表示:记为，G=Rp/(Rp-R) 该值一般在2.0～2.5之间。
任何医用加速器产生的电子束都包含有一定数量的X 射线，从而表现为百分深度剂量分布曲线后部有一长长的 “拖尾”。
R50：50％Dm或半峰值处的深度（HVD）；
Rp：电子束的射程；
Rq：百分深度剂量曲线上，过剂量跌落最陡点的切线与Dm水 平线交点的深度。
高能电子束的百分深度剂量分布，大致可分为四部分：
剂量建成区 高剂量坪区 剂量跌落区 x射线污染区
与高能x(γ)射线相比，高能电子束的剂量建成效应不明显， 表现为： 表面剂量高，一般都在75％～85 ％以上，并随能量增加而增加； 随着深度的增加，百分深度剂 量很快达到最大点；
均匀性指数icru建议u9050面积之比2100cm以上的照射野此比值应大于070即沿射野边和对角线方向9050等剂量线的边长之比l90l50085同时必须避免在该平面内出现峰值剂量超过中心剂量的3的剂量热点它所包括的面积的直径应小于2cm
高能电子束的应用技术
电子束的物理学特点
高能电子束的百分剂量分布大致可分为四个区 段：剂量建成区，高剂量坪区，剂量跌落区， X射线污染区.
高能电子束的剂量建成效应不明显，表面剂量 高，一般在75%-80%随深度增加剂量很快达到 最大点，形成高坪区，后剂量陡降
高能电子束中都存在有X线污染,能量越高，污 染越大.这是因为电子束经过散射箔、监测电离 室、射线准直器、电子束限光筒等，与它们相 互作用产生的。
注意勿挤伤、刮伤病人。
高能电子束的应用范围
表浅病变：如皮肤病变，胸壁，内乳淋巴结， 颈部表浅淋巴结。可单野照射。
电子束和高能X射线混合使用，提高皮下浅部 组织剂量。
电子线的旋转照射，治疗面积较大，体表弯曲 的浅表病变。
电子线的全身照射技术， 电子线的术中照射治疗技术，对经手术切除的
瘤床、残存灶在直视下进行单次、大剂量照射
因此当电子线通过不同电子密度组织时，吸收 剂量计算必须作密度修正。 高能电子束易被低熔点铅遮挡。
电子束射野剂量学
1：电子束射野的形成 必须在射线准直器下附加限光筒以形成 射野。医院直线加速器一般配备有几种 规格的限光筒。另外还需要电子线铅模 形成临床所需的电子线射野。
电子束射野剂量学
2：能量对电子束百分深度量的影响 随着射线能量的增加，表面剂量增加，
高能电子束的产生
一般由加速器产生，在本质上与β射线一 样为带负电的高速电子组成。经加速和 偏转后引出的电子束，基本是单能窄束 通过散射箔扩展后，先经X射线准直器， 再经电子束限光筒，形成治疗用野。电 子限光筒的设计，除要形成治疗用射野 外，可以利用电子束易散射的特点，借 助限光筒壁增加射野中的散射电子，弥 补野边缘剂量的不足
高能电子束的物理特点
电子束的射程： 它并不是指电子在物质中所经过的全部
电子束在物理实验中的应用探讨
电子束在物理实验中的应用探讨在现代科技的发展中，电子束已经成为物理实验中不可或缺的工具之一。
电子束是一种高能电子流，在物理实验中具有广泛的应用。
本文将以电子束在材料科学和粒子物理领域的应用为例，探讨电子束在物理实验中的重要性和价值。
一、材料科学中的电子束应用1.1 微结构分析电子束显微镜（electron microscopy）是材料科学中最为重要的工具之一。
通过电子束显微镜，研究人员可以观察到物质的微观结构，揭示其晶体结构和缺陷状况。
电子束显微镜利用电子束的特性，可以以高分辨率、高增益的方式观察到晶体的原子排列、晶界及晶体缺陷等重要信息。
这对于研究材料的性质、改进材料的设计以及探索新材料具有重要意义。
1.2 材料表面形貌研究电子束在物理实验中还被用于研究材料的表面形貌。
扫描电子显微镜（scanning electron microscopy）是一种利用电子束来观察材料表面形貌的技术。
通过扫描电子显微镜，可以获得具有高分辨率和强表征性的材料表面形貌图像。
这对于研究材料的形态、表面特征以及表面改性具有重要意义。
1.3 电子束刻蚀技术电子束刻蚀技术（electron beam lithography）是一种将电子束用于制造微纳结构的技术。
通过在材料表面刻蚀出微小的结构，可以制造出纳米器件、微流体芯片等。
电子束刻蚀技术广泛应用于微电子器件、光学器件以及生物芯片等领域，并在纳米科技的发展中扮演了重要的角色。
二、粒子物理中的电子束应用2.1 加速器实验在粒子物理实验中，电子束是实验中的重要加速粒子。
加速器实验利用电子束加速到高能量，与其他物质粒子进行碰撞，从而观察和研究物质的基本粒子性质和相互作用。
例如，欧洲核子研究中心（CERN）的大型强子对撞机（LHC）就是使用电子束与质子束碰撞来进行科学研究的。
2.2 X射线照相术电子束也是X射线光源产生的重要手段之一。
电子束在物质中与电子相互作用产生的辐射可以被用作产生X射线。
电子束的物理性质与应用
电子束的物理性质与应用电子束作为一种重要的物理现象，具有丰富的物理性质和广泛的应用。
本文将从电子束的形成机制、物理性质以及应用等方面进行论述，以期为读者了解电子束提供一些基础知识。
首先，我们来了解一下电子束的形成机制。
电子束是由大量电子流聚集而成的，可以通过电子枪或其他电子发射设备产生。
电子在这些设备中受到电场或磁场的作用，加速运动，并形成束状流动。
其中，电子枪是最常见的产生电子束的设备，它通过热发射、场发射或光解发射等方式将电子从固体或液体中释放出来，形成电子束。
电子枪的设计和参数控制决定了电子束的特性，如束流强度、能量分布和束直径等。
接下来，我们来探讨电子束的物理性质。
电子束具有粒子性和波动性的双重性质，即电子既可以被看作粒子，也可以被看作波动。
当电子束通过空气或其他介质时，其中的电子会与原子或分子发生相互作用。
这种作用可以导致电子的散射、吸收或电离等现象，从而影响电子束的传播特性。
此外，电子束还具有一定的穿透能力和聚焦能力。
电子具有较小的质量和电荷，相对论效应的存在使得电子运动速度接近光速。
因此，电子束能够穿透一些材料，如金属薄膜和生物组织，并在背后形成像素模式。
另一方面，由于电子束的粒子性质和磁场的作用，可以通过适当的装置将电子束聚焦到较小的区域，实现高分辨率的成像和加工。
在具体应用方面，电子束的物理性质决定了其广泛的应用领域。
首先，电子束在微电子学和半导体工艺中有着重要的地位。
通过使用电子束曝光技术，可以制造出半导体材料中微细图案和结构，促进半导体芯片的制造和集成电路的发展。
此外，电子束还可以用于光刻、纳米制造、量子点生长等方面，对纳米尺寸的结构进行加工和控制。
其次，电子束在材料科学和纳米科技研究中也发挥着重要作用。
通过电子束的辐照和离子束的注入，可以改变材料的物理性质和化学性质，进而实现对材料的功能优化和性能调控。
此外，电子束还可以用于表面分析和光谱分析，帮助研究人员理解材料的表面组成和性质。
放疗高能电子线知识学习
汇报人： 2024-01-08
目录
• 放疗高能电子线基础知识 • 放疗高能电子线的设备与技术 • 放疗高能电子线的操作与安全 • 放疗高能电子线的案例与实践 • 放疗高能电子线的挑战与解决
方案
01
放疗高能电子线基础知识
放疗高能电子线的定义与原理
放疗高能电子线定义
放疗高能电子线是一种放射治疗技术，利用高能电子束对肿瘤进行照射，以达 到抑制或杀灭肿瘤细胞的目的。
。
放疗高能电子线还可用于肿瘤转 移灶和复发的治疗，以及肿瘤疼
痛的缓解等。
02
放疗高能电子线的设备与技术
放疗高能电子线设备介绍
放疗高能电子线设备是一种用于放射治疗的医疗设备，它能 够产生高能电子束，通过精确控制电子束的能量和剂量，实 现对肿瘤的精确照射。
放疗高能电子线设备通常包括电子枪、加速器、能量选择系 统和治疗床等部分，这些部分协同工作，确保电子束能够以 适当的能量和剂量传输到肿瘤部位。
放疗高能电子线原理
高能电子束通过加速器产生，经过能量选择和调制后，通过特定形状的限束装 置将电子束导向肿瘤，通过电离辐射作用破坏肿瘤细胞的DNA，导致肿瘤细胞 死亡。
放疗高能电子线的历史与发展
放疗高能电子线的历史
放疗高能电子线技术自20世纪50年代开始发展，经历了从低 能电子线到高能电子线、从单一能量到多能量、从二维照射 到三维照射的演变过程。
和自我管理能力。
THANKS
谢谢您的观看
放疗高能电子线技术原理
放疗高能电子线技术利用高能电子束对肿瘤进行照射，通 过破坏肿瘤细胞的DNA，抑制肿瘤细胞的增殖并最终导致 肿瘤细胞死亡。
高能电子束的产生是通过电子枪将电子加速到极高速度， 然后在治疗区域通过能量选择系统选择合适的能量，最后 通过治疗床将电子束精确地传输到肿瘤部位。
高能电子束剂量学
不规则射野输出剂量的计算， 算；不规则射野输出剂量的计算，仍存在 着一定的问题。 着一定的问题。基于高能电子束的上述特 点而言，电子束治疗主要用于治疗表浅或 点而言，电子束治疗主要用于治疗表浅或 偏心的肿瘤和侵润的淋巴结。 偏心的肿瘤和侵润的淋巴结。 在医用加速器中， 在医用加速器中，加速电子从治疗头 ☺ C C ☺ C C 引出时，束流发散角很小， 引出时，束流发散角很小，基本是单能窄 束，通过改造，例如：用散射箔或电磁场 通过改造，例如： ☺ ☺ C C C C 扫描原理， 扫描原理，将电子束展宽到临床所需要的 最大射野范围，而后，经过Ｘ 最大射野范围，而后，经过Ｘ射线治疗准 ☺ C 直器， 直器，再经电子束限束筒形成治疗用射野 C ☺ C C ☺ ☺ ☺ 。为了进一步改善剂量分布和减轻限束筒 的重量，现代加速器配有射野跟随系统。 的重量，现代加速器配有射野跟随系统。
中心轴百分深度剂量曲线
分四个区： 分四个区：剂量建成区 和X射线污染区 射线污染区 表面剂量Ds>75% 表面剂量Ds>75% Ds>75
☺ C C 剂量跌落区的剂量梯度 G=Rp/(RpG=Rp/(Rp-Rq) 一般在2 0 一般在2.☺ ～2.5之间 C C C ☺ C
高剂量坪区、 高剂量坪区、剂量跌落区
高能电子束剂量学
☺ C C C ☺ ☺ C C C ☺
C
C
☺ ☺ ☺
C ☺
C
C
☺
C
医用加速器所产生的高能电子束由于具 有有限的射程，在临床肿瘤放射治疗中， 有有限的射程，在临床肿瘤放射治疗中，可 以有效地避免对靶区后深部组织的照射， 以有效地避免对靶区后深部组织的照射，这 是高能电子束最重要的剂量学特点。 是高能电子束最重要的剂量学特点。 对于高能电子束，因其易于散射， 对于高能电子束，因其易于散射，皮肤 ☺ C ☺ C C 剂量相对较高， C 剂量相对较高，且随着电子束能量的增加而 增加； 增加；随着电子束限束筒到患者皮肤距离的 增加，射野的剂量均匀性迅速变劣、 C 增加，射野的剂量均匀性迅速变劣☺、半影增 ☺ C C C 宽；百分深度剂量随射野尺寸的变化而变化 ，特别是在射野较小时变化尤为明显；不均 特别是在射野较小时变化尤为明显； ☺ C C ☺ C C 匀组织对百分深度剂量影响显著： 匀组织对百分深度剂量影响显著：拉长源皮 ☺ ☺ ☺ 距照射时， 距照射时，输出剂量不能按平方反比定律计
高能电子束技术在材料加工中的应用研究
高能电子束技术在材料加工中的应用研究随着工业技术的不断发展，材料加工工艺也在不断创新，其中，高能电子束技术逐渐成为材料加工领域的重要手段。
高能电子束技术是指利用高速电子束对材料进行改性和加工的一种新型加工技术，可以实现高效、环保、精密化、高质量的加工效果。
本文将就高能电子束技术的应用研究进行探讨。
一、高能电子束技术简介高能电子束技术是一种集成了电磁、物理、材料科学的复杂加工技术，属于非常规加工技术之一。
其基本原理是以高速电子束作用于物质时，电子束与物质发生相互作用，导致物质内部原子和分子的快速运动、化学和物理反应，进而实现物质形态的改变。
高能电子束技术的加工过程没有机械接触和热影响，不会产生划痕和烧结现象，且具有高加工精度、高效率、高质量等优点，逐渐成为材料加工领域的研究热点。
二、高能电子束技术在材料加工中的应用现状高能电子束技术在材料加工领域中应用非常广泛，应用范围包括材料表面改性、组织结构改变、纳米材料合成、微细加工等技术领域。
具体应用如下：1. 高能电子束表面改性利用高能电子束技术实现对材料表面的改性是其主要应用领域之一，可以在表面形成一层纯净、均匀、低含氧的高质量氧化层，从而提高其耐腐蚀性和机械性能，同时也可以防止光滑表面反射和电子发射而产生干扰，因而广泛应用于航空航天、电子、汽车、军工等领域。
2. 高能电子束组织结构改变高能电子束技术还可以实现对材料内部晶粒尺寸、晶体缺陷、相变等方面的改变，从而影响材料的力学性能、导电性能、磁性能等功能，具有非常强的应用前景。
目前，在单晶、多晶、非晶、纳米材料等方面的研究中，都已经取得了不少进展，且研究方向不断扩展，将会有更多的应用出现。
3. 高能电子束微细加工高能电子束还可以用于微细加工，在激光加工、电子束加工等方面都展现出了非常广阔的应用前景。
利用高能电子束技术，可以实现对微米甚至纳米级别的加工需求，用于精细加工、微加工、微制造等领域，对于日用消费品、医疗用品、光学仪器等领域的发展有很大的推动作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高能电子束的物理特点及其临床应用注意事项
【摘要】高能电子束主要是用于临床上的放射治疗，其在我国的临床应用上始于解放初期，现今，临床接受放射治疗的患者中有80%的患者都会用到高能电子束，高能电子束在临床的应用上主要是用于治疗表浅和偏心的肿瘤以及浸润的淋巴癌。
以下本文就对高能电子束的物理特点及其在临床应用上的注意事项进行阐述，以便于它能更好地应用于我国的医疗事业。
【关键词】高能电子束物理特点注意事项
【中图分类号】g64 【文献标识码】a 【文章编号】2095-3089（2013）04-0186-01
1.高能电子束的产生
在我国医疗卫生事业中，在对患者进行身体检查的过程中，通常都是采用x射线来进行，x射线是沿射线入射的方向靶对体积后方的正常组织进行放射的过程，但是x射线会不可避免地接受到一定程度的辐射剂量，对人体产生伤害。
在这种情况下，高能电子束就应运而生了。
高能电子束一般是由加速器产生的，其在本质上与β射线是一样的，都是为带负电的高速电子组成。
高能电子束经加工和偏转后会引出电子束，基本是单能窄束通过散射箔扩展后先经x射线的准直器在经电子束限光筒所形成的治疗射野。
在高能电子束的限光筒设计上，它不仅要形成治疗作用中的射野外，还能利用电子束易散射的特点借助限光筒来增加射野中的散射电子来弥补野外边缘剂量
的不足。
2.高能电子束的物理特点和临床特点
2.1高能电子束的物理特点
高能电子束在基本的物理概念中主要有电子束的表面剂量ds、最大剂量点剂量dm、最大剂量点剂量d100、有效治疗深度r85、电子束的射程rp这五个方面。
其所具有的物理特点现归纳如下：
（1）高能电子束在射程的过程中并不是指电子在物质中所经过的全部路径，而是定义为入射电子沿其入射的方向自入射物质的表面到电子被物质吸收的最大直线距离。
其在临床的定义上就是指电子束的剂量曲线上剂量跌落的最陡处和剔除射线污染后的曲线横
轴处交点的深度。
电子束在能量很高的情况下其射程也就越大。
根据电子束射程的百分深度剂量所具有的特性曲线，可以将其大致划分为高剂量坪区、剂量建成区、x 射线污染区和剂量跌落区这四个区段[1]。
（2）高能电子束是属于直接电离辐射，其表面剂量的建成效果不是很明显，但是它的表面剂量较高，一般在75%-80%会随着深度的增加剂量也会随之很快的达到最大点，而后在形成高坪区后，这时的剂量会突然下降。
（3）在医用加速器中所具有的风电子线都会混有一定的x射线，这主要是因为电子束在经过电子束限光筒、散射箔、x射线准直器、监测电离室等装置进行作用时会产生x射线，但是由于x射线的穿透能力比较强，所以在电子线射程的外围都会存在一定的污染区，
并且这些污染区的污染能量会随着电子束能量的增高而扩大[2]。
（4）高能电子束在物质中很容易被散射，在电子束能量越高的情况下，其小角度散射的概率就会越大，而大角度散射的概率就相对减少。
在电子束能量越低的情况下，其就越容易被散射，而大角度散射的概率反而会增大。
（5）相对于x射线来说，高能电子束在物质中更容易被散射，同时也更容易被阻挡。
2.2高能电子束的临床特点
临床上约有10%-15%的肿瘤患者会选择高能电子束来进行放射治疗，这主要是高能电子束的临床特点在一定程度上决定了它的临床应用特点。
（1）在临床的使用上，对于肿瘤患者医生都会建议使用高能电子束来进行放射治疗。
原因是高能电子束所都含有80%的剂量深度，这个深度就大于或等于了肿瘤患者的最大深度。
在高能电子束的物理特点上其射程主要是由能量来决定的，所以高能电子束所具有的合理射程就能很好的保护肿瘤患者身体组织的正常运行。
（2）虽然说高能电子束的单野照射在患者治疗深度的范围内会有比较均匀的分布，但是人体的组织表面对于电子束中所具有的电量还是无法很好的适应，在一定条件下很容易被低熔点铅遮挡，造成皮肤的烧伤，不利于保护皮肤。
同时由于高能电子束很容易受到遮挡，所以在临床上所制备的电子线照射的铅挡在使用的过程中都比较容易。
（3）由于高能电子束中有x射线污染的存在，因此过高能量的电子束就会产生比较高的x污染，这就容易破坏电子束的临床优点。
（4）在临床的应用中，很多使用的百分深度剂量、吸收剂量等物理量的参数都是在均匀的水模中获得的，所以电子束在经过不同密度的组织时，就要对所吸收的剂量进行周密的计算。
在临床上介质的电子密度是ne 意义就是指单位体积内所含有的电子数目，其计算的公式为：ne =z*（nap/a），其中z表示物质的原子序数，na 表示阿伏伽德罗常数，p为质量密度，a为物质原子质量。
3.高能电子束临床应用注意事项
（1）临床应用
高能电子束所具有的电子线由于穿透力小、能量沉积的也比较快，因此在临床的应用上主要是是对于表浅病变的治疗，同时也可以将高能x射线和电子束混合使用来提高患者皮下浅显部位组织的剂量。
由以上高能电子束在物理上的特点，对于治疗肿瘤患者来说其效果十分的有效，可以再临床上广泛的使用[3]。
（2）对电子束x射线污染的限制
在临床使用高能电子束的过程中要对电子束x射线污染的进行严格的限制，其必选符合国家标准gb 16369-1996的规定，先将规定的限值在表二中阐释。
（3）注意事项
由于高能电子束中的限光筒下端到人体皮肤之间的间隙距离在
改变的过程中会影响其输出的剂量和百分深度的剂量，所以临床上
在对于电子束的使用中，要保持源与皮的距离不变。
同时在病人使用铅模所形成的不规则的射野时，其方向、大小要与治疗的计划保持一致，注意不要挤伤、刮伤病人。
综上所述，高能电子束在临床的放射治疗中时具有很好的治疗效果的，在临床治疗中可以将其广泛的推广来提高临床医疗水平。
参考文献：
[1]陶建民.陆春花.张颖：直线加速器电子束输出因子的影响因素和修正方法[j].上海医学.2009.（06）.136
[2]凌丹.姚进：放射治疗水箱系统吸收剂量数据测量与处理[j].实验科学与技术.2009.（03）.67-68
[3]徐帅.周璞.杨海峰：摄影自动曝光控制系统工作原理与临床应用[j].医疗卫生装备.2011.（08）.49。
