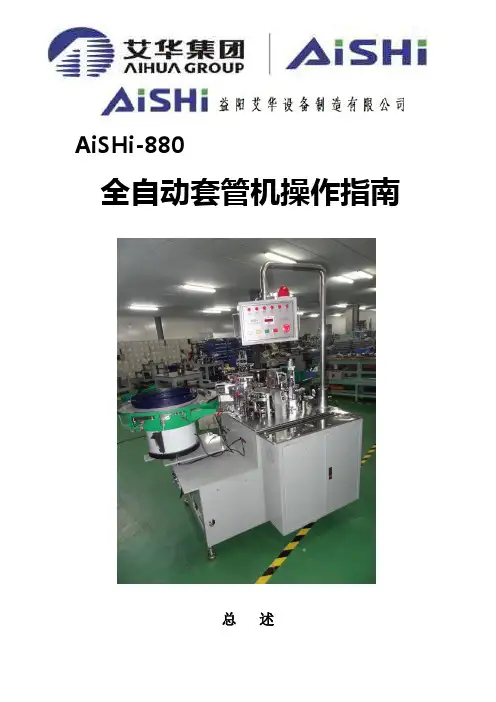

套管机说明书

AiSHi-880

全自动套管机操作指南

总述

本机器时为了单端型铝电解电容器而设计制造的自动化生产设备。能自动完成套胶功能。

※本机械为组立工序完成后，自动套上印有商标及规格等的胶管，加以热缩。

※此机械之各组件及磨具皆采用耐磨损、耐腐蚀之特殊钢材与硬化不锈钢材加工精制而成。各传动轴之轴承亦是采用原装配件，另传动连杆则配合方向轴承，使整部机械传动组立减小因而降低杂音，使其发挥高性能之准确性。

※本机械是属专用机型，只限制外形，长度可以有限度之调整。

※本机械结构是以精密机械原理，配合高可靠PLC电路及控制回路相互组成，在运转中欠缺任何材料或异常状态时，皆能自动等料或停止，同时更能显示任何缺料之指示灯。更附有极准确之计数设备。

※本机械结构精巧，操作简便，保养容易、驾动率高、外观精美。

※本机械经过益阳艾华技术人员不断经验积累及持续地改进。在原机械基础上更具有操作性和耐磨性。

目录

一、机台安装 (1)

二、操作说明 (2)

三、自动套胶机面板操作说明 (3)

四、电气线路图I/O对照 (4)

五、故障分析 (7)

六、维护与保养 (13)

一、机台安装

1、机台移到定位，调整四角落支撑螺丝，使轮子离开地面，并用水平器（Level）校正机台，使机台面成水平状态，锁紧支撑螺丝的螺帽。

2、撕开各处固定用的胶带、绳索，勿接电源。

3、打开电源箱，有插座的配件用手按紧，确认不会松动。

4、确认各种电器配件未浸到水，且绝缘良好。

5、各端子用十字螺丝刀拧紧，确认无松脱。

6、在机台上红色漆处注上40#润滑机油或滑板油。

7、检视各机构是否受到撞击或变形。

8、检视送胶摆臂于最低点时，电吸铁上的轴承与之间隙为2-3mm。

9、使电源箱电源开关在OFF位置。

10、接上单相AC220V电源，并确实接地，接地线为绿色（请参照电源箱说明），电源电压错误将导致损坏。

11、电源ON，无熔丝开关ON，确认DC24V电压正常，（量电源供应器DC24V3A输出红黑线）位置请参阅电源箱说明4，PLC面板上，PUN开关在PUN边（面对PLC时，右边），此时面板左上方，POWER，RUN灯亮，CPU灯会一闪一灭，如此表示CPU正常。

12、按下面板上振动盘电源，此时送料盘会振，此时控制面板上，应有缺料灯闪灭。请打开各送料盘控制器。

13、按寸动开关，观察主马达转向是否与箭头指示方向相同，装上皮带，再按寸动试运转，是否正常无异常，经以上程序，机台安装完成。

二、操作说明

1、开机:

A、打开电源总开关ON位置，此时鼓风机运转电热器加热。

B、将洗净的裸品置入送料母盘中。

C、按振动盘开关。并调整送料器母盘与子盘振幅，使平稳送入直线供料器上。

D、装好套管注意极性标志负线向上。

E、检查片是否正常锐利。

F、待温度不良指示正常灯，（热机时间因作业环境温度不同，4-6分钟）。

G、按启动开始作业。

2、关机

A、按面板上停止开关。

B、总电源OFF。

C、清除掉落物。

※注意事项：

1、紧急停止锁定时，机器无法运转。

2、各缺料灯亮时，请先排除故障，依序按振动平送控制器与启动钮即可。

3、开机中勿清理掉落品，以免发生危险。

三、自动套胶机面板操作说明

1、裸品缺料灯，无裸品或裸品不正碰上检测裸品挡片时，此灯

停机。

2、胶管缺料灯，无胶管时，灯亮停机。

3、套胶故障灯，连续套胶不良时灯亮停机。

4、反极指示灯，有极性不对时此灯快速闪烁报警。

5、加热指示灯，加温时此灯亮。

6、电源灯，当总开关合时此灯亮。

7、计数器。

8、振动盘开关，送料电源启动复归。

9、寸动。

10、启动。

11、停止。

12、紧急停止。

※注：1、2、3故障排除，重新启动。

四、电气线路图I/O对照

五、故障分析

故障原因检查备注

无电源1、电源开关没有打开；

2、开关或电源故障；

3、保险丝熔断。

1、打开电源开关上NFB，恢

复ON状态；

2、换新品；

3、检查原因后换新品250V

15A。

按振动盘开关

后钮后振动盘不动，但亮灯1、紧急停止在锁住状态；

2、振动盘保修丝熔断；

1、右旋120解除；

2、检查后换新品5A。

不动也不亮

1、PLC故障；

2、线路故障。

1、换新品；

2、检查线路。

按启动按钮后，机械不动

1、胶管料灯；

2、电磁开关过载；

3、机械异常异物卡住

1、换装胶管；

2、按下电磁开关重新启动；

3、检查机械。

按Auto按钮

后，机械做1循坏后STOP 极性换向机构因掉落裸品

卡住而异常。

按寸动，待驱动换向机构的

离合器松脱后，用手逆时针

转，旋转到定位。

正常裸品被排除，不套管1、第一、二检知机构异物

卡住异常；

2、导针长度不同。

1、排除异物；

2、调整第一、三极性检知。

CP不良裸品不能排出，逆指示灯闪个不停1、第二检知光电故障或被

遮住；

2、排料电吸铁故障；

3、电吸铁的FUSE4断线。

1、擦拭或换新；

2、换新；

3、检查后换新。
