产品名称振弦式渗压计

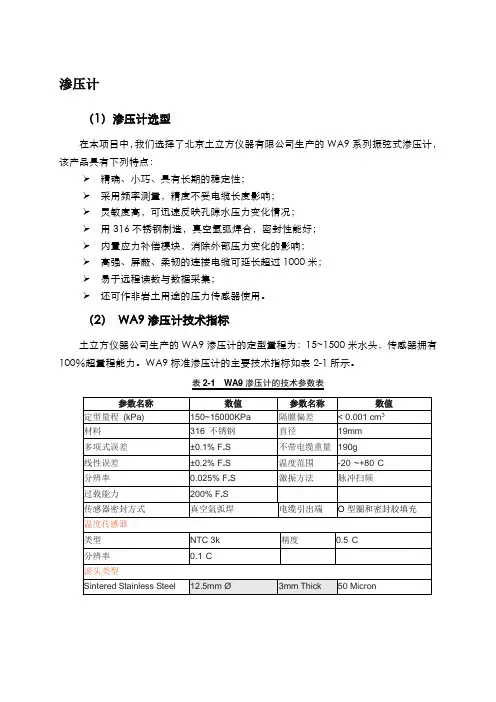

振弦式渗压计安装和观测
渗压计（1）渗压计选型在本项目中，我们选择了北京土立方仪器有限公司生产的WA9系列振弦式渗压计，该产品具有下列特点：精确、小巧、具有长期的稳定性；采用频率测量，精度不受电缆长度影响；灵敏度高，可迅速反映孔隙水压力变化情况；用316不锈钢制造，真空氩弧焊合，密封性能好；内臵应力补偿模块，消除外部压力变化的影响；高强、屏蔽、柔韧的连接电缆可延长超过1000米；易于远程读数与数据采集；还可作非岩土用途的压力传感器使用。
（2）WA9渗压计技术指标土立方仪器公司生产的WA9渗压计的定型量程为：15~1500米水头，传感器拥有100％超量程能力。
WA9标准渗压计的主要技术指标如表2-1所示。
表2-1 WA9渗压计的技术参数表（3）WA9渗压计安装1) 安装准备a）在安装前必须将滤筒或透水石从传感器上卸下来，放在清水中浸泡24小时以上。
b）安装渗压计前重新装好透水石，首先将渗压计倒臵（电缆出口端在下）浸没于水中，以保证其不接触空气，如必要可摇晃至空气排尽。
c）将滤筒与传感器管拧到一起，放好密封垫圈后，装入透水石，最后拧上端盖。
2) 基点读数用厂家指定的读数仪读取初值，可根据不同的计算方法选择周期T0、频率f0或者模数R0作为初值。
a）保证渗压计完全浸没水中大约1~3厘米，避开阳光直射。
b）将仪器电缆与振弦读数仪/采集仪连接，读取初始值并记录读数。
c）等待15分钟后重复读数操作，直到读数基本上稳定不变，说明传感器内部温度与水温一致，记录此时的数据作为初始值，并且记录水温，环境大气压和加长电缆后的线圈阻抗。
3) 钻孔方式安装a）准备安装记录表（见附录3：安装竣工报告）在开始安装前，测量和记录以下参数：仪器位臵（包含空口高程、孔底高程，断面坐标等）；钻孔参数（包含孔径，透水层位臵长度，如果有多个透水层应逐个记录，不同介质的深度，如沙土深度、风化岩层深度、基岩深度，保护管长度）；回填记录（包含各种不同回填材料的类型，深度）；仪器属性记录（包含仪器的型号，厂家编号，设计编号）。
GK-4500型渗压计安装使用手册(REV J)
GK-4500 振弦式渗（扬）压计安装使用手册
3
2. 安装
2.1 初步检验
在验收时就应对渗压计读数进行检查和记录（详见第 3.1 节到 3.3 节关于读 数的说明） 。渗压计的内部有热敏电阻装置用在来测量温度（详见第 3.4 节的说 明） 。 每支仪器都提供了率定数据，包括在特定温度和气压之下的零读数。现场的 零读数要在压力的温度修正后应与工厂的读数相一致， 其差别在 20 个字之内。 制 造地海拔是＋580 英尺。 1995 年 3 月 21 日之前， 工厂的气压读数已修正到海平面， 这个日期之后读数即代表绝对压力。 （气压随海拔的变化率是每 1000 英尺近似 0.5Psi） 。详见图 2－1 关于率定表的实例。
目
1. 2.Leabharlann 录3.4.
5.
工作原理 ..................................................................................................................2 安装 ..........................................................................................................................3 2.1 初步检验 ...........................................................................................................3 2.1.1 创建零读数 ............................................. 3 2.1.2 检查率定 ............................................... 4 2.2 在测压管或测井的安装 ...................................................................................5 2.3 在钻孔中的安装 ...............................................................................................6 A 类安装 ..................................................... 6 B 类安装 ..................................................... 6 2.4 在填土和坝体上的安装 ...................................................................................7 2.5 在软土中推挤或打桩的方式安装 ...................................................................8 2.6 过滤器的排气 ...................................................................................................9 2.6.1 低通气型过滤器，4500S 和 4500PN 型。 ..................... 9 2.6.2 4500S 型，可拆卸的陶瓷过滤器 ........................... 9 2.6.3 4500DP 型 ............................................. 10 2.7 4500H 型传感器 .............................................................................................10 2.8 接线和集线箱 .................................................................................................11 2.9 防雷保护 .........................................................................................................12 读数 ........................................................................................................................13 3.1 GK-401 振弦读数仪 .......................................................................................13 3.2 GK-403 读数仪操作 .......................................................................................13 3.3 温度测量 .........................................................................................................14 数据处理 ................................................................................................................14 4.1 压力计算 .........................................................................................................14 4.2 温度修正 .........................................................................................................15 4.3 气压修正（仅用于非通气型传感器） .........................................................16 4.3.1 通气型渗压计 .......................................... 17 4.4 环境因素 .........................................................................................................17 故障排除 ................................................................................................................18
SXX型振弦式渗压计
SXX型振弦式渗压计使用说明书水利部南京水利水文自动化研究所南京拓水科技实业有限公司SXX型振弦式渗压计SXX型振弦式渗压计，其中包括有SXX-2、SXX-3.5、SXX-4、SXX-6、SXX-10、SXX-16、SXX-25七种型号。
一、用途SXX型振弦式渗压计适用于长期埋设在水工建筑物(地基或基岩)内部和其它混凝土建筑物及土体内部，长期观测建筑物或土体内部的渗透(孔隙)水压力，亦可用于观测水库水位的变化，并可同时测量埋设点的温度。
渗压计加安装配套附件可在测压管、管道、地基钻孔中使用。
注：频率模数F=Hz2×10-3如工程特殊需要可以定做其它规格型号的仪器。
三、结构及工作原理1.结构SXX型振弦式渗压计由透水石、不锈钢感应膜片、密封壳体，信号传输电缆、振弦及激振电磁圈等组成。
2.工作原理当被测水压荷载作用在渗压计上，将引起弹性膜片的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时可同步测出埋设点的温度值。
3. 压力计算方法：a)当外界温度恒定，渗压计仅受到渗透(孔隙)水压力时，其压力值P与输出的频率模数ΔF具有如下线性关系：P = kΔFΔF = F0 - F式中：k—渗压计测量压力量的最小读数，单位为KPa/F ；ΔF—渗压计基准值相对于实时测量值的变化量，单位为F；(Hz2/1000)F—渗压计的实时测量值，单位为F；(Hz2/1000)F0—渗压计的基准值，单位为F：(Hz2/1000)b)当作用在渗压计上的渗透(孔隙)水压力恒定时，而温度增加ΔT，此时渗压计有一个输出量ΔF´，这个输出量仅仅是由温度变化而造成的，因此在计算时应给以扣除。
实验可知ΔF´与ΔT具有如下线性关系：P´= kΔF´+bΔT = 0kΔF´= -bΔTΔT = T - T0式中：b—渗压计的温度修正系数，单位为KPa /℃；ΔT—温度实时测量值相对于基准值的变化量，单位为℃；T—温度的实时测量值，单位为℃；T0—温度的基准值，单位为℃。
大坝监测仪器施工方案(振弦渗压计)
DIKGATLHONG DAM PROJECTCONTRACT NO.1:DAM AND ASSOCIATED WORKS AND ACCESS ROAD大坝监测仪器施工方案（振弦式渗压计）批准：审核：编制：SINOHYDRO CORPORATION LTD.November 18th 2008大坝监测仪器施工方案（振弦式渗压计）一、工程简介迪克戈洪大坝工程的观测项目主要有：水位及地下水位观测、坝体表面观测渗流观测、空隙水压力观测。
其主要观测仪器和设施如下：各种仪器将跟随工程的进展而进行安装，其中渗压计分为振弦渗压计和竖管渗压计，振弦渗压计具体分布部位和工程量见下表：二，供货商资料该工程的监测仪器供货商为基康北京公司，该公司的详细资料如下：Geokon INC. of USA has been the world leader in high-quality geotechnical instruments design and manufacturing since it was founded in 1979.Geoko Instruments(Beijing) co.,Ltd.was founded in 1998 as a wholly-owned enterprises of the Geokon Inc.,which specialized in desing, production and sale of security monitoring instruments and automatic monitoring and control systems, the integration projects and the technological consultation and services as well and “china Industrial production permit”Geokon instruments are divided into two large series of vibrating wires (vw) and Fiber Bragg Gratings (FBG),widely used for monitoting security and stability of hydraulic structures,tunnels,brdges,highways and other projects,such as stress,strain,displacement,load,pressure,temperature,tilt,settlement and data acquisition,etc.As a member of china dam security monitoring committee,Geokon Instruments (Beijing) Co.,Ltd. Is one of the most prestigious companies majored in hydropower project security monitoring and the largest supplier of water conservancy and hydropower security monitoring instruments in china.Geokon Beijing Co. Jiang xiaoqangUnit 1111 General Manager Tianchuang Science plaza Mr.G.J.LiNO.8 Caihefang Road Sales DirectorHaidian District Tel:+86-10-62698899 Beijing Fax:+86-10-62698866 100080 China /en三、施工计划根据安全监测的特点，坝内观测仪器，设备及观测等随坝体填筑施工的项目同步进行。
大坝监测仪器施工方案振弦渗压计
大坝监测仪器施工方案振弦渗压计1. 引言大坝是水利工程中重要的水源调节和生态保护设施，其安全性对水资源的保护和人民生命财产的安全至关重要。
大坝监测是确保大坝安全运行的重要环节之一，而监测仪器的施工方案对监测结果的准确性和可靠性有着至关重要的影响。
本文将详细介绍大坝监测仪器施工方案中振弦渗压计的相关内容。
2. 振弦渗压计简介振弦渗压计是一种广泛应用于大坝监测中的渗压测量仪器。
它通过测量渗流引起的土体振动频率来间接反映土体中的渗压情况。
振弦渗压计具有测量范围广、响应速度快、精度高等优点，因此被广泛应用于大坝渗压监测中。
3. 振弦渗压计的施工方案3.1 设备选型振弦渗压计的选型应根据实际情况进行选择，考虑以下因素： - 大坝高度和坝体结构类型 - 渗流水平和深度 - 监测要求和精度要求3.2 传感器安装振弦渗压计传感器的安装位置应根据大坝渗压分布情况和监测要求进行确定。
通常情况下，传感器应安装在大坝坝体或坝基关键位置，以保证监测结果的准确性。
安装包括以下步骤： 1. 清理安装点：确保安装点的表面干净，无杂物和泥土。
2.安装传感器：使用合适的工具将传感器固定在安装点上，并确保安装稳固。
3. 连接电缆：将传感器与数据采集系统连接，确保连接牢固且信号传输正常。
3.3 数据采集系统振弦渗压计的数据采集系统应具备稳定可靠的功能，能够实时采集传感器测量数据，并具备数据存储和传输功能。
在选择数据采集系统时，应考虑以下因素： -数据传输方式：选择合适的数据传输方式，如有线传输或无线传输。
- 数据存储容量：根据监测需求确定数据存储容量，以保证数据的完整性和连续性。
- 数据处理和分析功能：确保数据采集系统具备数据处理和分析的能力，以提供准确的监测结果和报告。
4. 施工注意事项在振弦渗压计的施工过程中，需注意以下事项： - 安全操作：施工人员应遵守相关安全操作规程，佩戴个人防护装备，确保施工的安全性。
- 施工质量控制：施工过程中需要严格按照相关施工规范进行操作，确保设备安装的质量和准确性。
GK-4500型渗压计安装使用手册(REV Y)
1
GK-4500 振弦式渗（扬）压计安装使用手册
4.2 温度修正 ................................................................................................................................ 18 4.3 气压修正（仅用于非通气型传感器） .............................................................................. 18 4.3.1 通气型渗压计 ..............................................................................................................19 4.4 环境因素 ................................................................................................................................ 19 5. 故障排除 ................................................................................................................................................ 19 附录-A 技术参数 ..................................................................................................................................... 21 附录-B 标准型半导体温度计温度推导公式 .................................................................................... 22 附录 C 高温型半导体温度计温度推导公式 ................................................................................... 23 附录-D 有关 4500C 的注意事项 ........................................................................................................ 24 附录- E 非线性与用二阶多项式改善计算压力的精度 ................................................................. 25
BGK-4500型振弦式渗压计安装使用手册
每支 BGK-4500 系列或 4560 型渗压计均提供有一份率定表，这些率定表中记录有重 要的仪器参数，因此用户应妥善保管这些率定表。 图 2－1A/1B 为 BGK-4500 型渗压计与 BGK-4560 型渗压计的率定表表样， 安装或计算 时，通常需要使用率定表中的参数来进行校准或校验。
BGK-4500S/4560S 渗（扬）压计安装使用手册
®
基康仪器
The World leader in Vibrating Wire Technology
BGK-4500S/4500SR 系列渗(扬)压计
安装使用手册
（REV. C）
基康仪器（北京）有限公司
地 邮 网 址：北京市海淀区彩和坊路 8 号天创科技大厦 1111 室 编：100080 址： 电 传 话：86-10-62698899 真：86-10-62698866 电子邮箱：info@
渗压计电缆 盖 地表面 便携读数仪 t 地表 盖
渗压计计水位变化量
渗压计 管底 孔底
零读数
典型安装
图 2－2 典型的水位监控安装
要保证电缆可靠地固定在测管的顶部，否则由于渗压计滑入测井将引起读数的误差。 如果在测压管上用管口塞或堵塞，应避免管口塞切破电缆的护套。
2.3 在钻孔中的安装
要确保在读取零读数时记录温度和气压，以便必要时修正。 水位测量需在空气中确定零读数：如果测量水位，获取零读数应该是在空气中获取的读数，但 应注意温度平衡过程。
2.2 在测压管或测井中安装
首先要建立一个零读数，透水石要浸透。然后可将渗压计用电缆放进测压管中所要求的位置， 电缆上作深度标志，以使渗压计端头的位置达到精确的深度。在测压井里的安装可参照测压管进行， 必要时可采用底端带透水孔的钢管或 PVC 管保护。
振弦式渗压计
葛南仪器 VWP型振弦式渗压计（智能识别）VWP型振弦式渗压计适用于各类水利水电工程，长期埋设在水工结构物或其它混凝土结构物及土体和基岩内部，监测结构物或土体内部埋设位置渗透(孔隙)水压力，并同步测量埋设点的温度。
振弦式渗压计特点：智能识别、同步温度、避雷保护、全不锈钢；渗压计加装配套附件可在测压管道、地基钻孔中使用。
1 振弦式渗压计仪器特点：智能识别、同步温度、避雷保护、全不锈钢；适用于各类水利水电工程长期埋在水工结构物或其它混凝土结构物及土体和基岩内部；振弦式渗压计全不锈钢结构；振弦式渗压计产品符合（GB/T 3411.1-2009《大坝监测仪器振弦式孔隙水压力计》、GB/T 15406-2007《岩土工程仪器基本参数及通用技术条件》、GB/T 24105-2009《岩土工程仪器基本环境试验条件及方法》、GB/T 13606-2007《岩土工程仪器振弦式传感器通用技术条件》）等技术标准。
葛南仪器振弦式渗压计产品取得全国工业产品生产许可证。
2 振弦式渗压计系列及型号：葛南仪器VWP型振弦式渗压计主要有VWP-1、VWP-2、VWP-4、VWP-6、VWP-10、VWP-16、VWP-25等系列及型号。
3 振弦式渗压计用途：适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。
适用于水利水电工程长期渗流监测，可埋设和安置在：水工建筑物、大坝（基础、垫层、回筑区、碾压层、砌料中）、混凝土、砂卵石、土体、基岩、廊道、测压管等被监测结构物内部。
2500F —渗压计的实时测量值，单位为F；T —温度的实时测量值，单位为℃；T0 —温度的测量基准值，单位为℃。
Q —若大气压有较大变化时，应予以修正。
注：频率模数F=Hz2×10-3；在标准大气压下，1m水柱=9.81kpa。
振弦式渗压计标准量程
振弦式渗压计（Vibrating Wire Piezometer）是一种用于测量地下水位或土壤中水压的仪器，它使用振弦传感器来测量水压引起的振弦的自然频率变化。
振弦式渗压计的标准量程通常是指它所能测量的水压范围。
标准量程可以根据不同型号和制造商的要求而有所不同，通常以压力单位（例如帕斯卡或巴）或水柱高度（例如米）表示。
以下是一些常见的振弦式渗压计的标准量程示例：
1. **0至100 kPa：** 这是一种常见的标准量程，适用于测量地下水位或土壤中的相对较低水压。
2. **0至500 kPa：** 一些振弦式渗压计具有更高的标准量程，以满足需要测量更大水压范围的应用。
3. **0至10 m：** 标准量程也可以用水柱高度来表示，例如0至10米，适用于测量深井或较深的地下水位。
需要注意的是，不同型号和制造商的振弦式渗压计可能具有不同的标准量程选项，以满足不同应用的需求。
在选择振弦式渗压计时，需要根据具体的测量需求和地下水位或水压范围来选择适当的标准量程。
同时，也可以根据需要进行定制的标准量程。
确保了解所选仪器的标准量程以及其性能规格，以满足您的测量要求。
振弦式渗压计的长期应用研究
振弦式渗压计的长期应用研究储华平;陆纬;王建龙;周克明【摘要】为研究岩土工程安全监测中常用的振弦式渗压计的长期稳定性,分析某项目12年来渗压计自动化监测与人工比测的资料,通过相关性分析、标准偏差分析等方法,认为采用的振弦式渗压计的测量精度、长期稳定性、允许使用年限都可以满足渗流监测的需要.在渗压计长年使用中应建立相应管理制度并坚持人工比测,发现异常及时修正,在自动化系统投入运行后,可以逐年降低人工比测频次.另一项目6年的某振弦式渗压计监测资料分析表明,典型的零点漂移表现为频率模数趋势性变小,可以通过人工比测或者发现其水位明显异常,此时应及时更换渗压计解决.【期刊名称】《大坝与安全》【年(卷),期】2019(000)003【总页数】7页(P35-41)【关键词】振弦式渗压计;零点漂移;人工比测;误差【作者】储华平;陆纬;王建龙;周克明【作者单位】水利部南京水利水文自动化研究所,江苏南京,210012;水利部水文水资源监控工程技术研究中心,江苏南京,210012;水利部南京水利水文自动化研究所,江苏南京,210012;水利部水文水资源监控工程技术研究中心,江苏南京,210012;大唐陈村水力发电厂,安徽泾县,242500;水利部南京水利水文自动化研究所,江苏南京,210012;水利部水文水资源监控工程技术研究中心,江苏南京,210012【正文语种】中文【中图分类】TV698.11 概述渗透压力监测是混凝土坝与土石坝安全监测的必设项目，通过测量坝基或坝体内部的渗流水压力，可以得知防渗体的防渗效果，及时发现渗流破坏的前兆，渗透水压力监测之重要性不言而喻。
振弦式渗压计测值受电缆长度影响小、分辨力高，是最常见的渗透压力监测仪器，一般采用埋设或置于测压管中使用。
大坝建成后，其运行期长达几十年甚至上百年，埋设或置于大坝内部的渗压计作为监视大坝运行安全状况的耳目，若发生大幅度的零点漂移将直接影响监测成果的准确性和可靠性，甚至对大坝防渗体的工作状态做出误判，其长期稳定性更凸显重要。
YS-320振弦式渗压计说明书
Y S-320振弦式渗压计说明书------------------------------------------作者xxxx------------------------------------------日期xxxxYS-320振弦式渗压计/孔隙水压力计使用说明书杭州圆山科技有限公司概述:YS-320系列孔隙水压力计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。
渗压计加装配套附件可在测压管道、地基钻孔中使用。
振弦式渗压计全不锈钢结构，可方便的放置在需要测量的狭小部位。
振弦式渗压计具有智能识别功能。
孔隙水压力计是一种感受压力并将其压力转换为与压力成一定关系的频率信号输出的装置。
其典型结构由压力感应膜、振弦、电磁激振与信号拾取装置、密封外壳和屏蔽电缆等组成。
主要技术参数：尺寸 最大外径D ，mm 3020参数长度L ，mm 120性能参数 测量范围，kPa 0～100 0～200 0～400 0～600 0～800 0～1600 0～2500 分辨力r ，kPa/F≤0.06≤0.1≤≤ ≤0. 4≤≤1温度测量范围，℃0～+40 温度测量精度，℃ ±0.5温度修正系数b ，kPa/℃≈0.06≈0.1≈0.15注：频率模数F=Hz 2×10-3一般计算公式：孔隙水压力计所承受的压力与输出频率模数成正比关系，二次仪表以频率模数方式显示时，其转换公式一般为：)(0i i F F K P -= (1)式中：i P i -时刻作用在承压膜上的压力； -K 孔隙水压力计标定系数；-o F 零点压力输出频率模数； -i F 对应于i P 的输出频率模数。
校准曲线按（1）式处理。
计算有关指标时，其工作特性曲线可采用最小二乘直线，即i bp a N += (2) 式中：N —输出频率模数差， i F F N -=0； a —最小二乘直线的截距；b —最小二乘直线的斜率。
振弦式渗压计
振弦式渗压计型号：BGK4500S
成都中宇仪器有限公司
电话：028-********/189********
传真：028-********
联系⼈：刘⼩姐
详细介绍：
振弦式渗压计埋设在⽔⼯建筑物、基岩内或安装在测压管、钻孔、堤坝管道和压⼒容器⾥，测量孔隙⽔压⼒或液体液位。
其各种性能⾮常优异，其主要部件均⽤特殊钢材制造，适合各种恶劣环境使⽤。
特别是在完善电缆保护措施后，可直接埋设在对仪器要求较⾼的碾压混凝⼟中。
标准的透⽔⽯是⽤带50微⽶⼩孔的烧结不锈钢制成，具有好的透⽔性。
BGK-4500SV和GK-4500SV型弦式渗压计采⽤专⽤通⽓电缆连接，可有效克服⽓压对测值的影响。
主要技术指标：
型 号 GK/BGK-4500S GK/BGK-4500SV
量 程 0.35,0.7,1.0,2.0,3.0MPa 0.35,0.70MPa
分辨率 0.025%F.S
⾮线性 < 0.5%F.S
精 度 ±0.1%F.S
过载能⼒ 2×F.S.
外 径 19.05mm 17.45mm
长 度 133.35mm 165mm
配套设备：
GK/BGK02-250V6 4芯屏蔽电缆
GK/BGK02-335VT8 专⽤4芯通⽓电缆
GK-403/BGK-408 振弦式读数仪。
振弦式渗压计 型号
振弦式渗压计型号:JWF7-BGK WH32BGK-4500S详细介绍：振弦式渗压计埋设在水工建筑物、基岩内或安装在测压管、钻孔、堤坝管道和压力容器里，测量孔隙水压力或液体液位。
其各种性能非常优异，其主要部件均用特殊钢材制造，适合各种恶劣环境使用。
特别是在完善电缆保护措施后，可直接埋设在对仪器要求较高的碾压混凝土中。
标准的透水石是用带50微米小孔的烧结不锈钢制成，具有好的透水性。
BGK-4500SV和GK-4500SV型弦式渗压计采用专用通气电缆连接，可有效克服气压对测值的影响。
主要技术指标：型号GK/BGK-4500S GK/BGK-4500SV量程0.35,0.7,1.0,2.0,3.0MPa 0.35,0.70MPa分辨率0.025%F.S非线性< 0.5%F.S精度±0.1%F.S过载能力2×F.S.外径19.05mm 17.45mm长度133.35mm 165mm配套设备：GK/BGK02-250V6 4芯屏蔽电缆GK/BGK02-335VT8 专用4芯通气电缆GK-403/BGK-408 振弦式读数仪渗压计型号:JY23JDKYJ渗压计JY23JDKYJ更多信息>>>振弦式孔隙水压力计是一种测量流体压力、例如地下水位、坝体、土体的孔隙水压力等，也可以用来装在孔内，监测井和测压管的压力或水位混凝土或地基内的孔隙（或渗透）水压力，并可同步测量埋设点温度的压力传感器。
并可同步测量埋设点的温度，可选择数字式温度计作为测温元件主要技术参数规格(kgf/cm2) 1 2 3 4 5 6 8 10 16 25 40 60压力测量范围(MPa) 0～0.1 0～0.2 0～0.4 0～0.4 0～0.4 0～0.6 0～0.8 0～1.0 0～1.6 0～2.5 0～4.0 0～6.0工作温度（℃）-25～+60测温精度（℃）±0.1分辨力％F?S ≤0.08综合误差％F?S ≤1.5配ZX-2读数仪使用价格：振弦式渗压计WH32BGK4500S 130000 10%读数仪1台：9900元1-2周.美国渗压计JY23JDKYJ 725 10%/26个550含票和运1-2周振弦式渗压计JWF7-BGK 6300 10% 3-4周美国。
渗压计
≤0.3 0～+40 ±0.5
≈0.15
≤0.5
≤0.8
3 一般计算公式
Pi = K (Fi − F0 ) + b∆t
(1)
式中： Pi －孔隙压力计所受到的实时压力值； K －孔隙压力计标定系数。
F0 —孔隙压力计零点输出频率值；
Fi —对应于 Pi 的输出频率值。
b —温度修正系数，由制造商给出；
构由压力感应膜、振弦、激振激信号拾取装置、密封外壳和屏蔽电缆等组成。见图 1。其二次仪表是振弦 频读数仪。
地址：南京市下关区黄家圩路 41-1 号 B2—209
网址：
1
电话：025-83421939
传真：025-83471496
南京基泰土木工程仪器有限公司
1.频 蔽 电 缆 2.密 封 系 统 3.弦 夹 持 装 置 4.振 弦 5.激 振 及 信 号 拾 取 装 置 6.密 封 外 壳 7.压 力 感 应 膜
4.2 土料填筑过程中埋设压力计
土料填筑超过仪器埋设高程 0.5m 后，暂停填筑。测量并放出仪器位置，以仪器点为中心人工挖出长 ×高×深为 1m×0.8m×0.5m 的坑，在坑底用与压力计直径相同的前端呈锥形的铁棒打入土层中，深度与 仪器长度一样，拔出铁棒后，将仪器取出读一个初始读数，做好记录，然后将仪器迅速插入孔内，但不得 用锤敲打，只能用手加压。将仪器全部压入孔中，再把仪器末端电缆盘成一圈，其余电缆从挖好的电缆沟 挂测站引去。分层填土夯实。
4.4 在水平浅孔内埋设压力计
图5
地址：南京市下关区黄家圩路 41-1 号 B2—209
网址：
5
电话：025-83421939
传真：025-83471496
渗压计项目安装
江西飞尚科技有限公司振弦式渗压计安装指导说明江西飞尚科技有限公司系统集成部1 产品介绍FS-KY系列振弦式渗压计（如图1所示）又叫孔隙水压力计，主要用于边坡、堤坝、尾矿库等结构物内孔隙水压力或浸润线的长期自动化监测。
FS-KY系列振弦式渗压计直接输出频率信号，具有抗干扰能力强、受电参数影响小、零点漂移小、受温度影响小、性能稳定可靠等特点。
图1 振弦式渗压计2产品原理（1）工作原理：FS-KY系列振弦式渗压计主要由透水石、承压膜、钢弦、紧固夹头以及线圈组成（如图2），其中承压膜与钢弦相连，钢弦上被预加一定张力固定于传感器内。
根据经典弦原理，钢弦在弦长及受力一定情况下，其固有频率是固定的。
当弦长一定时，钢弦固有频率的平方只同弦的张力成正比关系。
当外界水压通过透水石作用于渗压计承压膜上使其发生微小变形，从而导致与承压膜相连接的钢弦张力发生变化，其固有频率亦随之改变。
钢弦固有频率的平方与膜片上水压力成正比关系，通过测量钢弦频率的变化，即可得知被测孔隙水压大小。
图2 振弦式渗压计内部结构图（2）数据采集原理：通过振弦采集仪内的激振电路驱动振弦式渗压计的感应线圈产生磁场，从而触发振弦式渗压计内的钢弦使其产生振动。
钢弦产生振动后会按照一定的频率切割感应线圈产生的磁场，并在感应线圈中生成相同频率的感应电势，通过采集仪内的拾取电路拾取到这组信号，并经由滤波电路、信号放大电路、整形电路传输给单片机，由单片机对信号进行分析处理，得出传感器的输出频率。
3 技术指标注：尺寸、性能参数为常规产品参数，其他参数指标可按需求订制。
4 安装方法4.1 安装工具及辅材用于渗压计安装前初值采集及安装后用与钢丝绳扣上螺用于丈量线缆及钢用于测压管道内线线缆接头电气绝缘4.2安装前准备(1) 水位管/测斜管加工水位管/测斜管安装完毕后，利用钢锯切割掉水位管/测斜管多余部分，使水位管/测斜管高出地表部分统一为200mm，同时在管口用钢锯切割出一宽20mm，深度40mm凹槽，用于管内传感器出线。
振弦式渗压计使用说明书
XY-SYJ01系列振弦式渗压计（孔隙水压力计）振弦式渗压计产品图1 概述XY-SYJ01系列振弦式渗压计用于监测岩土工程和其它混凝土建筑物的渗透水压力，适用于长期埋设在水工建筑物或其它建筑物内部及其基础，或安装在测压管内，测量结构物内部及基础的渗透水压力，并同时测量埋设点的温度。
也可用于水库水位或边坡地下水位的测量。
该仪器已取得国家质量技术监督局颁发的生产产品许可证，生产许可证号为：XK07-003-00005。
1.1 测量原理XY-SYJ01系列振弦式渗压计埋设于坝体或基岩内，渗透水压力自进水口经透水石作用在渗压计的弹性膜片上，将引起弹性膜片的变形，并引起振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时由仪器中的热敏电阻可同步测出埋设点的温度值。
振弦式仪器的量测量采用频率模数F 来度量，其定义为：10002f F = 式中f 为振弦式仪器中钢丝的自振频率。
（1）当外界温度恒定，渗压计仅受到渗透（孔隙）水压力时，其压力值P 与输出的频率模数变化量ΔF 具有如下线性关系：F k P ∆⨯=0F F F -=∆式中：ｋ— 渗压计的最小读数 ，单位为kPa/kHz 2；由厂家所附卡片给出。
ΔF — 实时测量的渗压计输出值相对于基准值的变化量，单位为kHz 2； F — 实时测量的渗压计输出值，单位为kHz 2；F0 — 渗压计的基准值，单位为kHz 2。
（2）当渗压计的渗透（孔隙）水压力恒定时，若温度增加ΔT 时，渗压计有一个输出量ΔF ′，这个输出量仅仅是由温度变化而造成的，因此在计算时应给以扣除。
通过实验可知，ΔF ′与ΔT 具有下列线性关系：T b F k ∆⨯-='∆⨯0T T T -=∆式中：ｂ— 渗压计的温度修正系数，单位为kPa/℃；由厂家所附卡片给出； ΔT — 温度实时测量值相对于基准值的变化量，单位为℃；T — 温度的实时测量值，单位为℃；T 0 — 温度的基准值，单位为℃。
VWP型振弦式渗压计
葛南仪器VWP型振弦式渗压计使用指南
1, VWP型振弦式渗压计适用于各类水利水电工程，长期埋设在水工结构物或其它混凝土结构物及土体和基岩内部，监测结构物或土体内部埋设位置渗透(孔隙)水压力，并同步测量埋设点的温度。
振弦式渗压计特点：智能识别、同步温度、避雷保护、全不锈钢；渗压计加装配套附件可在测压管道、地基钻孔中使用。
2 葛南仪器振弦式渗压计适用于设计或通称名称：振弦式渗压计、钢弦式渗压计、VWP 型渗压计、VWP型振弦式渗压计、VWP型智能型振弦式渗压计、渗流计、渗流监测水位计。
3 葛南仪器振弦式渗压计测量方法：测量振弦式传感器可以使用我公司生产的振弦式读数仪、振弦式自动测量读数仪、分步式模块化自动测量单元进行数据采集；振弦式传感器内附有智能识别芯片，其内存贮有该传感器的编号、系数K、温度修正系数b等信息。
用读数仪测量时会自动将识别信息读出，可顺序存入读数仪内，通讯给计算机，方便快速统计计算及查询，使测量实现人工智能无纸化操作。
工程现场多支传感器电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支传感器所对应的编号及身份信息。
3 葛南仪器振弦式渗压计通用情况：原则上使用我公司配置的测量仪表或自动化监测设备。
4 葛南仪器振弦式渗压计故障检查：当传感器测量出现故障时，可用万用表检查传感器芯线之间的电阻值；可以用万用表或读数仪分析仪器是损坏或进水，仪器延长线电缆连接是否断路，仪器延长电缆接头处是否进水，仪器延长电缆断线等原因。
5 葛南仪器振弦式渗压计注意事项：传感器安装前、安装后应及时测量频率和温度值，根据传感器编号和设计编号作好记录并存档（填写考证表），注意保护传感器埋设点和信号延伸线的管线沟。
振弦式渗压计安全操作及保养规程
振弦式渗压计安全操作及保养规程摘要振弦式渗压计是一种用于测量土壤水分和水压的常见仪器。
正确的使用和保养可以保证其工作稳定，延长使用寿命。
本文介绍了振弦式渗压计的操作和保养规程，以及相关的安全注意事项。
操作规程1. 仪器安装与连接1.温度补偿探头应安装于渗压计探头的旁边，与其距离不应超过5cm，以避免温度补偿探头与渗压探头接触面积过小导致测量精度下降。
2.在连接渗压计时，应注意仪器电极与采集器电极的对应关系，以免烧毁电路。
2. 仪器校准1.每次使用之前，应进行仪器的校准，以保证测量精度。
2.使用前应按照文档说明设定温度和压力参数，进行一次校准，记录下校准前后的数据，判断误差是否在可接受范围内。
3. 实验操作1.操作前应穿戴好防护设备，并确保操作环境清洁干燥。
2.操作人员应避免将手和其他物品接触到渗压计电极和电线，以免影响测量精度和人身安全。
3.操作期间应注意渗压计的工作状况，如不正常的噪音、电流变化等，应立即停机检查。
4. 故障排除1.除非具有专业维修经验，否则在仪器故障时不要试图自己修理。
2.保养过程中，应检查仪器是否存在锈蚀、裂纹等情况，及时更换损坏零部件。
3.当出现故障时，应及时联系原厂维修服务商以进行维修和更换。
保养规程1. 仪器保养周期1.每次使用后，应将仪器清洁干净并进行储存，防止细菌滋生和霉变。
2.定期进行仪器维护，包括清洁、校准、更换零部件等工作，具体周期可根据使用频次而定。
2. 清洁和消毒1.清洁应在干燥的环境下进行，先用吹风机或气压枪将仪器表面 dusting 和清洁。
2.清洁时，应使用软布或海绵沾取清洁液清洁渗压计表面和连接部位，并使用纯净水冲洗干净。
3.消毒前，应将仪器清洁干净，消毒剂应按照要求控制浓度，避免过度消毒导致仪器部件受损。
3. 储存和运输1.储存时，应将渗压计放置于干燥通风处，并注意防潮、防霉、避免阳光直射。
2.运输时，应轻拿轻放，避免受到震动和碰撞，防止零部件损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
产品名称：振弦式渗压计
产品型号：JK/BGK-4500SV
振弦式渗压计型号：JK/BGK-4500SV
详细介绍：
JK-BGK4500S型渗压计适合埋设在水工建筑物和基岩内，或安装在测压管、钻孔、堤坝管道或压力容器中，以测量孔隙水压力或液体液位。
主要部件均采用特殊钢材制造，适合在各种恶劣环境中使用。
标准的透水石选用带50微米小孔的烧结不锈钢制成，具有良好的透水性。
特殊的稳定补偿技术使传感器具有极小的温度补偿系数。
在完善电缆保护措施后，可直接埋设在对仪器要求较高的碾压混凝土中。
JK-BGK4500SV型为通气型渗压计，可有效克服大气压力对测值产生的附加影响，适合水位测量。
型号后缀S为标准型，AL为低量程型，SV为通气（差压）型。
另可根据客户要求提供大量程渗压计。
尾矿库自动化远程安全监测分析预报系统监测内容包括：浸润线、坝体形变位移、库水位、滩面标高、雨量、视频图像。
基康渗压计是尾矿库监测中浸润线监测的最优选择，具有精度高、长期稳定性好、安装方便等特点，配合公司的数据采集仪可实现远程采集和无线数据传输。
主要技术指标：
型号JK/BGK-4500S JK/BGK-4500AL JK/BGK-4500SV
标准量程0.35、0.7、1、2、3MPa70、170KPa0.35、0.70MPa
非线性度直线：≤0.5%FS；多项式：≤0.1%FS
灵敏率0.025%FS
过载能力50%
标距133mm
外径19.05mm25.40mm19.05mm
注：请勿将仪器长时间用于超量程状态。
