振弦式渗压计安装和观测
KXR系列振弦式孔隙水压力计使用说明
KXR 系列振弦式孔隙水压力计使用说明1 简介KXR 系列振弦式孔隙水压力计系列是函盖我厂多种最新独有设计的高性能、高可靠性的传感器家族。
长期稳定，灵敏度更高，体积更小，防水性能高而温度影响小，整体不锈钢外壳，坚固美观。
测量值不受长电缆影响，真正数字量输出，更适合自动化测量。
KXR 系列振弦式孔隙水压力计是一种长期测量混凝土或地基内的孔隙（渗透）水压力，并可同步测量埋设点温度的数字式压力传感器。
加装配套附件即可在测压管、地基钻孔中使用。
2主要技术参数地址:金坛市儒林镇东街 邮 编:213225电话:(0519)2566188; 传真:(0519)2565988网址:http// E-mail:jshy025@金 坛 市 海岩 工 程 仪 器 厂金坛市海岩工程仪器厂3验收与质保措施3.1用户开箱验收仪器，先检查仪器的数量，规格与装箱清单是否相符，如有不符，请及时与我厂联系。
3.2用250V兆欧表分别检查仪器常温绝缘电阻是否达到50MΩ，并用XP02振弦频率读数仪测量仪器的频率值及温度值。
一般情况，温度值应为测量地气温值，误差±0.5℃。
频率值应当在卡片给出的频率初始值上下20H Z 范围内。
上述事项若有异常，请与我厂联系。
3.3开箱后的仪器应保存在湿度小于80%的房间内，室内不能含有腐蚀性气体，存放环境须干燥，通风，搬运时应小心轻放，切忌剧烈振动。
4埋设与安装KXR系列振弦式孔隙水压力计的使用场合很多，如用于测量混凝土的孔隙水压力、土壤的孔隙水压力、压力钢管的内外水压力及基岩的扬压力、测压管的水位等。
埋设安装应根据不同的使用条件进行考虑。
以下介绍常见混凝土孔隙水压力计的埋设方法。
4.1进水条件：必须确保仪器的进水口畅通，谨防水泥浆堵塞进水口，为此应在进水口中用中砂、细砂做成人工的过滤层，滤层直径为8cm。
4.2仪器预饱和：由于混凝土的渗透系数很小，而孔隙水压力计前盖空腹内有一定容积，需要一定的水量才能充填满。

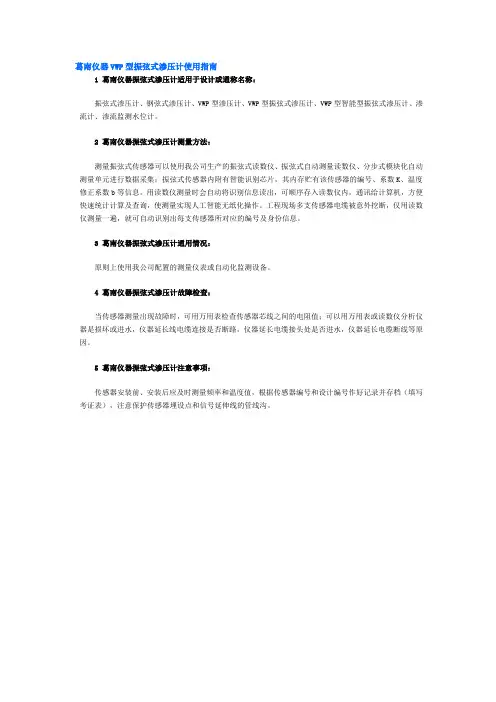

VWP型振弦式渗压计安装要求
葛南仪器VWP型振弦式渗压计使用指南
1 葛南仪器振弦式渗压计适用于设计或通称名称：
振弦式渗压计、钢弦式渗压计、VWP型渗压计、VWP型振弦式渗压计、VWP型智能型振弦式渗压计、渗流计、渗流监测水位计。
2 葛南仪器振弦式渗压计测量方法：
测量振弦式传感器可以使用我公司生产的振弦式读数仪、振弦式自动测量读数仪、分步式模块化自动测量单元进行数据采集；振弦式传感器内附有智能识别芯片，其内存贮有该传感器的编号、系数K、温度修正系数b等信息。
用读数仪测量时会自动将识别信息读出，可顺序存入读数仪内，通讯给计算机，方便快速统计计算及查询，使测量实现人工智能无纸化操作。
工程现场多支传感器电缆被意外挖断，仅用读数仪测量一遍，就可自动识别出每支传感器所对应的编号及身份信息。
3 葛南仪器振弦式渗压计通用情况：
原则上使用我公司配置的测量仪表或自动化监测设备。
4 葛南仪器振弦式渗压计故障检查：
当传感器测量出现故障时，可用万用表检查传感器芯线之间的电阻值；可以用万用表或读数仪分析仪器是损坏或进水，仪器延长线电缆连接是否断路，仪器延长电缆接头处是否进水，仪器延长电缆断线等原因。
5 葛南仪器振弦式渗压计注意事项：
传感器安装前、安装后应及时测量频率和温度值，根据传感器编号和设计编号作好记录并存档（填写考证表），注意保护传感器埋设点和信号延伸线的管线沟。

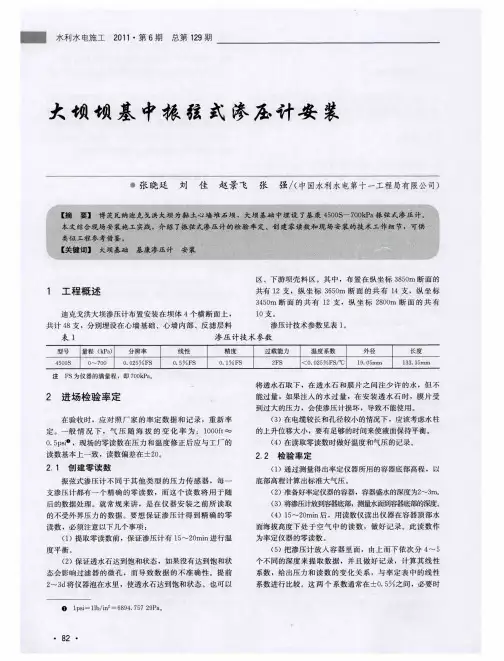

大坝坝基中振弦式渗压计安装
（ ）用小铲 子 （ ４ 一次 能盛 Ｉ ｇ ｋ ）向仪 器孔 里填砂 子 ，
计算 出仪器孔每 ０ ４ ． ｍ需要 的砂子量 ，用捣棒捣实 ，然后 再投下一段 的砂 子 ，重复直至砂子填筑至设计高程 。 （）把仪 器装 进用 土工 布缝好 的保护袋里 ，透水石 紧 ５ 挨着保 护 袋 的底 部 ，仪 器 周 边 用 干净 的砂 子 填密 实 后
（ 以 在 水 中 往 保 护 袋 里 面 装 ，一 边 装 一 边 用 手 揉 保 护 可
（ ）相应 的仪器线提前挂好 编号牌 。 ４ （ ）用 土工 布缝 一 些保 护 仪器 的 小袋 子 ，长 ２ ｃ ５ ４ｍ，
宽 ５ｍ 左 右 。 ｃ
袋） ，用绑 扎带把保 护袋 的 口扎紧。 （）建立零读数 。将渗压计 和水位尺 的端头对齐 ，必 ６ 须一起往仪器孔 里 面放 ，直到 快放 到仪器 线上 面做有 标 记的地方 ，然后 以非 常慢 的速度 继续往 下放 ，边放边 听
注 意水 泥球 ２ ｈ之 内必 须 用 完 。
（）根据 仪 器孔 的深 度和 直径 ，加工 足 够长 的捣 棒 ２ （ 用来捣实仪 器孔 里面 的滤 料 、膨 润土 球和 水泥 球） ，一 般２ ｍ一节 ，每一节的连接用丝 口对接 ，捣棒 的前 端加一
个 直 径 为 ３ ｎｒ ５￣ ｎ的捣 头 ，捣 头 长 度 一 般 为 ６ ｒ 。 ０ｍ ａ （ ）仪 器 在 埋 设 之 前 ，要 提 前 编 号 。 ３
上面 做 好 标 记 ，以 便 读取 零 读数 。例 如 ：地 下 水 位 为
８３ ． ｍ，从仪器 的端头开始 量至 ８ ２ ～８ ２ ｍ 处 ，在 电缆 ．８ ．９
坝 的运行期提供 准确的观测 数据。
８ ・ ３
振弦式孔隙水压力计使用说明
振弦式孔隙水压力计使用说明嘿，朋友们！今天咱们聊聊一个听起来有点高大上的玩意儿——振弦式孔隙水压力计。
这名字一听就觉得不简单，对吧？别担心，今天我会用简单易懂的语言把它的用法告诉你，保证你听了以后不会觉得头疼，反而会觉得特别有趣。
先来点背景知识，振弦式孔隙水压力计主要用来测量土壤中水的压力。
你想想，地面下有多少神秘的水，土壤又是怎么和水互动的，这可都是工程师们需要搞明白的事情。
尤其是建设大楼、桥梁、隧道的时候，这玩意儿可是非常关键。
它能告诉我们土壤的“脾气”，什么时候水位高、什么时候水压大，让我们可以做出明智的决策。
听起来是不是特别牛？好了，接下来咱们就来看看怎么使用它吧。
你得找一个适合安装的地方，这个地方可得注意，不然水压测不准可就麻烦了。
一般来说，深埋在土壤中是最合适的，记住，越深越好，不然土壤的“嘴”可会发出怪声哦！安装的时候，先把孔隙水压力计的底座稳稳地放在土壤里，确保它不会东摇西晃，这样才能精确测量。
听起来简单吧，但别小看这一步，稳固是关键！装好以后，就得把它的连接线接好。
这时候你可要小心点，别让线缠到一起，搞得一团糟。
连接线就像是一根神经，负责把土壤的“心声”传递给你。
接上之后，调试一下，看看有没有信号。
如果有，恭喜你，你成功了！不过，如果没有，那可得重新检查一遍，是不是哪个地方没弄对。
接下来就是最刺激的部分了，数据读取！打开显示器，看看这个小家伙给你反馈了啥。
有时候显示的数据就像是一个古怪的谜语，需要你慢慢解读。
别着急，数据通常会告诉你土壤中的水压力，有的地方压力高，有的地方压力低。
就像每个人的性格不同，土壤的“性格”也不一样。
在使用的过程中，有时候你可能会遇到些小问题。
比如说，有时候显示的数值忽高忽低，像是在跟你开玩笑。
这时候可别慌，先检查一下连接线有没有松动，或者底座是不是稳当。
多半是这些小毛病造成的。
工程界常说，细节决定成败，可见这句话真是一点都不假。
对了，记得定期校准哦！这就像给你的小车定期保养，保持它的最佳状态。

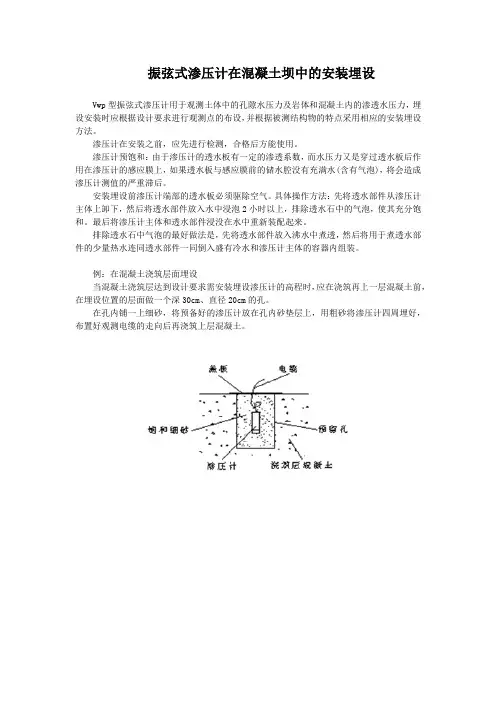

振弦式渗压计在混凝土坝中的安装埋设
振弦式渗压计在混凝土坝中的安装埋设
Vwp型振弦式渗压计用于观测土体中的孔隙水压力及岩体和混凝土内的渗透水压力，埋设安装时应根据设计要求进行观测点的布设，并根据被测结构物的特点采用相应的安装埋设方法。
渗压计在安装之前，应先进行检测，合格后方能使用。
渗压计预饱和：由于渗压计的透水板有一定的渗透系数，而水压力又是穿过透水板后作用在渗压计的感应膜上，如果透水板与感应膜前的储水腔没有充满水(含有气泡)，将会造成渗压计测值的严重滞后。
安装埋设前渗压计端部的透水板必须驱除空气。
具体操作方法：先将透水部件从渗压计主体上卸下，然后将透水部件放入水中浸泡2小时以上，排除透水石中的气泡，使其充分饱和。
最后将渗压计主体和透水部件浸没在水中重新装配起来。
排除透水石中气泡的最好做法是，先将透水部件放入沸水中煮透，然后将用于煮透水部件的少量热水连同透水部件一同倒入盛有冷水和渗压计主体的容器内组装。
例：在混凝土浇筑层面埋设
当混凝土浇筑层达到设计要求需安装埋设渗压计的高程时，应在浇筑再上一层混凝土前，在埋设位置的层面做一个深30cm、直径20cm的孔。
在孔内铺一上细砂，将预备好的渗压计放在孔内砂垫层上，用粗砂将渗压计四周埋好，布置好观测电缆的走向后再浇筑上层混凝土。
振弦式 渗压计 作业指导书
1、适用范围及依据 (1)1.1适用范围 (1)1.2标准及依据 (1)2、测量原理及仪器结构 (1)2.1测量原理： (1)2.2仪器结构： (1)2.3型号、规格及技术指标 (1)3、安装埋设 (2)3.1验收与保管 (2)3.2仪器安装 (2)3.2.1 渗压计的安装埋设 (3)3.3 电缆安装 (8)3.3.1 仪器电缆接长 (9)3.3.2 电缆的接长 (9)4、数据读取与计算 (9)4.1 人工测量与计算 (9)4.1.1 仪器与振弦式仪器检测仪的连接 (10)4.1.2 数据读取与记录 (10)4.2 自动测量 (11)4.2.1 自动测量的计算 (11)5、注意事项 (11)6、安全与环保 (11)6.1安全施工 (11)6.2环境保护 (12)7、附件 (12)振弦式渗压计作业指导书1、适用范围及依据1.1适用范围振弦式渗压计适用于长期埋设在水工建筑物(地基或基岩)内部和其它混凝土建筑物及土体内部，长期观测建筑物或土体内部的渗透(孔隙)水压力，亦可用于观测水库水位的变化，并可同时测量埋设点的温度。
渗压计加安装配套附件可在测压管、管道、地基钻孔中使用。
1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T13606-92 《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：当被测水压荷载作用在渗压计上，将引起弹性膜片的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值，同时可同步测出埋设点的温度值。
2.2仪器结构：振弦式渗压计由透水石、不锈钢感应膜片、密封壳体，信号传输电缆、振弦及激振电磁圈等组成。
2.3型号、规格及技术指标3、安装埋设3.1验收与保管1.用户开箱验收仪器，应先检查仪器的数量(包括附件)及出厂检验合格证是否与装箱清单相符。
大坝监测仪器施工方案(振弦渗压计)
DIKGATLHONG DAM PROJECTCONTRACT NO.1:DAM AND ASSOCIATED WORKS AND ACCESS ROAD大坝监测仪器施工方案（振弦式渗压计）批准：审核：编制：SINOHYDRO CORPORATION LTD.November 18th 2008大坝监测仪器施工方案（振弦式渗压计）一、工程简介迪克戈洪大坝工程的观测项目主要有：水位及地下水位观测、坝体表面观测渗流观测、空隙水压力观测。
其主要观测仪器和设施如下：各种仪器将跟随工程的进展而进行安装，其中渗压计分为振弦渗压计和竖管渗压计，振弦渗压计具体分布部位和工程量见下表：二，供货商资料该工程的监测仪器供货商为基康北京公司，该公司的详细资料如下：Geokon INC. of USA has been the world leader in high-quality geotechnical instruments design and manufacturing since it was founded in 1979.Geoko Instruments(Beijing) co.,Ltd.was founded in 1998 as a wholly-owned enterprises of the Geokon Inc.,which specialized in desing, production and sale of security monitoring instruments and automatic monitoring and control systems, the integration projects and the technological consultation and services as well and “china Industrial production permit”Geokon instruments are divided into two large series of vibrating wires (vw) and Fiber Bragg Gratings (FBG),widely used for monitoting security and stability of hydraulic structures,tunnels,brdges,highways and other projects,such as stress,strain,displacement,load,pressure,temperature,tilt,settlement and data acquisition,etc.As a member of china dam security monitoring committee,Geokon Instruments (Beijing) Co.,Ltd. Is one of the most prestigious companies majored in hydropower project security monitoring and the largest supplier of water conservancy and hydropower security monitoring instruments in china.Geokon Beijing Co. Jiang xiaoqangUnit 1111 General Manager Tianchuang Science plaza Mr.G.J.LiNO.8 Caihefang Road Sales DirectorHaidian District Tel:+86-10-62698899 Beijing Fax:+86-10-62698866 100080 China /en三、施工计划根据安全监测的特点，坝内观测仪器，设备及观测等随坝体填筑施工的项目同步进行。
大坝监测仪器施工方案振弦渗压计
大坝监测仪器施工方案振弦渗压计1. 引言大坝是水利工程中重要的水源调节和生态保护设施，其安全性对水资源的保护和人民生命财产的安全至关重要。
大坝监测是确保大坝安全运行的重要环节之一，而监测仪器的施工方案对监测结果的准确性和可靠性有着至关重要的影响。
本文将详细介绍大坝监测仪器施工方案中振弦渗压计的相关内容。
2. 振弦渗压计简介振弦渗压计是一种广泛应用于大坝监测中的渗压测量仪器。
它通过测量渗流引起的土体振动频率来间接反映土体中的渗压情况。
振弦渗压计具有测量范围广、响应速度快、精度高等优点，因此被广泛应用于大坝渗压监测中。
3. 振弦渗压计的施工方案3.1 设备选型振弦渗压计的选型应根据实际情况进行选择，考虑以下因素： - 大坝高度和坝体结构类型 - 渗流水平和深度 - 监测要求和精度要求3.2 传感器安装振弦渗压计传感器的安装位置应根据大坝渗压分布情况和监测要求进行确定。
通常情况下，传感器应安装在大坝坝体或坝基关键位置，以保证监测结果的准确性。
安装包括以下步骤： 1. 清理安装点：确保安装点的表面干净，无杂物和泥土。
2.安装传感器：使用合适的工具将传感器固定在安装点上，并确保安装稳固。
3. 连接电缆：将传感器与数据采集系统连接，确保连接牢固且信号传输正常。
3.3 数据采集系统振弦渗压计的数据采集系统应具备稳定可靠的功能，能够实时采集传感器测量数据，并具备数据存储和传输功能。
在选择数据采集系统时，应考虑以下因素： -数据传输方式：选择合适的数据传输方式，如有线传输或无线传输。
- 数据存储容量：根据监测需求确定数据存储容量，以保证数据的完整性和连续性。
- 数据处理和分析功能：确保数据采集系统具备数据处理和分析的能力，以提供准确的监测结果和报告。
4. 施工注意事项在振弦渗压计的施工过程中，需注意以下事项： - 安全操作：施工人员应遵守相关安全操作规程，佩戴个人防护装备，确保施工的安全性。
- 施工质量控制：施工过程中需要严格按照相关施工规范进行操作，确保设备安装的质量和准确性。
振弦式渗压计在喀斯特地貌水库大坝渗流监测中的应用
振弦式渗压计在喀斯特地貌水库大坝渗流监测中的应用
振弦式渗压计在喀斯特地貌水库大坝渗流监测中的应用
李晓波
【摘要】该文阐明了振弦式渗压计的具体工作原理，振弦式渗压计的安装方法和使用注意事项，通过渗透压力计算公式，直观地确定埋设点的水位埋深情况。
最后以某地区水库大坝的渗流监测系统建设为工程实例，对该工程的渗透压力情况进行全天候监测，有效地实现了渗水风险的及时预警。
【期刊名称】《黑龙江水利科技》
【年(卷),期】2019(047)010
【总页数】4
【关键词】振弦式渗压计；喀斯特地貌；渗压监测；应用
【文献来源】https:///doc/9718638146.html,/academic-journal-cn_heilongjiang-hydraulic-science-
technology_thesis/0201276172805.html
1 工程概述
某地区的整个水库地址皆位于喀斯特地区(岩溶地区)，在水库大坝的左岸地质条件相对于右岸更为复杂山体的岩层也较为单薄，左岸坝肩往南500m附近的岩溶非常繁多，施工技术人员对地下岩溶情况进行勘测发现，在地下至少有6条岩溶形成的通道，通道的类型多为管道型，且通道较长范围也比较大。
在水库建设和运行时要对大坝的坝肩和坝基内的渗透水压力进行监测，所以在大坝施工时在大坝的坝肩和坝基位置分别埋设了8个振弦式渗压计。
振弦式渗压计类似于一种传感器，广泛用于水库大坝工程中绕坝渗漏土石坝渗流(浸润线)的测量。
振弦式渗压计的主要部件均由特殊的钢材进行制造，适合在比较恶劣的环境使用，具有非常高的精度和灵敏度，其防水性能、耐腐蚀性、埋置后的。
GK-4500型渗压计安装使用手册(REV Y)
1
GK-4500 振弦式渗（扬）压计安装使用手册
4.2 温度修正 ................................................................................................................................ 18 4.3 气压修正（仅用于非通气型传感器） .............................................................................. 18 4.3.1 通气型渗压计 ..............................................................................................................19 4.4 环境因素 ................................................................................................................................ 19 5. 故障排除 ................................................................................................................................................ 19 附录-A 技术参数 ..................................................................................................................................... 21 附录-B 标准型半导体温度计温度推导公式 .................................................................................... 22 附录 C 高温型半导体温度计温度推导公式 ................................................................................... 23 附录-D 有关 4500C 的注意事项 ........................................................................................................ 24 附录- E 非线性与用二阶多项式改善计算压力的精度 ................................................................. 25
渗压计的计算原理与埋设安装详解
一、简介振弦式渗压计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。
二、特点振弦式渗压计加装配套附件可在测压管道、地基钻孔中使用，渗压计为全不锈钢结构，24×120mm的灵巧体积，可方便放置在需要测量的狭小部位。
振弦式渗压计具有参数识别功能。
注：频率模数F=Hz2×10-3三、结构及工作原理3.1结构振弦式渗压计由透水部件、感应膜板、观测电缆、振弦及激振电磁线圈等组成。
3.2工作原理当被测水荷载作用在渗压计上，将引起感应膜板的变形，其变形带动振弦转变成振弦应力的变化，从而改变振弦的振动频率。
电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出水荷载的压力值。
同步测量埋设点的温度值。
四、计算方法a)当外界温度恒定，渗压计仅受到渗透(孔隙)水压力时，其压力值P与输出的频率模数F具有如下线性关系：P=k×△F△F=F-F式中：P—渗压计的测量值，单位为KPa；k—渗压计的测量灵敏度，单位为KPa/F；△F—渗压计基准值相对于实时测量值的变化量，单位为F；F—渗压计的实时测量值，单位为F；F—渗压计的基准值，单位为F。
b)当作用在渗压计上的渗透(孔隙)水压力恒定，而温度增加△T，此时渗压计有输出量△F´，这个输出量是由温度变化而造成的，因此在计算时应给以扣除。
实验可知△F´与△T具有如下线性关系：P´=k×△F´+b×△T=0K×△F´=-b×△T△T=T-T式中：b—渗压计的温度修正系数，单位为KPa/℃；△T—温度实时测量值相对于基准值的变化量，单位为℃；T—温度的实时测量值，单位为℃；T—温度的基准值，单位为℃。
c)当渗压计受到渗透(孔隙)水压力和温度的双重作用时，若大气压力有较大变化时，应予以修正,渗压计的一般计算公式为：Pm=k×△F+b×△T+△Q=k×(F0-F)+b×(T-T)+(Q-Q)式中：Pm—被测渗透(孔隙)水压力值，单位为KPa；Q—大气压力测量基准值，单位为KPa；Q—大气压力实时测量值，单位为KPa。
BGK-4500型振弦式渗压计安装使用手册
每支 BGK-4500 系列或 4560 型渗压计均提供有一份率定表，这些率定表中记录有重 要的仪器参数，因此用户应妥善保管这些率定表。 图 2－1A/1B 为 BGK-4500 型渗压计与 BGK-4560 型渗压计的率定表表样， 安装或计算 时，通常需要使用率定表中的参数来进行校准或校验。
BGK-4500S/4560S 渗（扬）压计安装使用手册
®
基康仪器
The World leader in Vibrating Wire Technology
BGK-4500S/4500SR 系列渗(扬)压计
安装使用手册
（REV. C）
基康仪器（北京）有限公司
地 邮 网 址：北京市海淀区彩和坊路 8 号天创科技大厦 1111 室 编：100080 址： 电 传 话：86-10-62698899 真：86-10-62698866 电子邮箱：info@
渗压计电缆 盖 地表面 便携读数仪 t 地表 盖
渗压计计水位变化量
渗压计 管底 孔底
零读数
典型安装
图 2－2 典型的水位监控安装
要保证电缆可靠地固定在测管的顶部，否则由于渗压计滑入测井将引起读数的误差。 如果在测压管上用管口塞或堵塞，应避免管口塞切破电缆的护套。
2.3 在钻孔中的安装
要确保在读取零读数时记录温度和气压，以便必要时修正。 水位测量需在空气中确定零读数：如果测量水位，获取零读数应该是在空气中获取的读数，但 应注意温度平衡过程。
2.2 在测压管或测井中安装
首先要建立一个零读数，透水石要浸透。然后可将渗压计用电缆放进测压管中所要求的位置， 电缆上作深度标志，以使渗压计端头的位置达到精确的深度。在测压井里的安装可参照测压管进行， 必要时可采用底端带透水孔的钢管或 PVC 管保护。
YS-320振弦式渗压计说明书
Y S-320振弦式渗压计说明书------------------------------------------作者xxxx------------------------------------------日期xxxxYS-320振弦式渗压计/孔隙水压力计使用说明书杭州圆山科技有限公司概述:YS-320系列孔隙水压力计适用于长期埋设在水工结构物或其它混凝土结构物及土体内，测量结构物或土体内部的渗透(孔隙)水压力，并可同步测量埋设点的温度。
渗压计加装配套附件可在测压管道、地基钻孔中使用。
振弦式渗压计全不锈钢结构，可方便的放置在需要测量的狭小部位。
振弦式渗压计具有智能识别功能。
孔隙水压力计是一种感受压力并将其压力转换为与压力成一定关系的频率信号输出的装置。
其典型结构由压力感应膜、振弦、电磁激振与信号拾取装置、密封外壳和屏蔽电缆等组成。
主要技术参数：尺寸 最大外径D ，mm 3020参数长度L ，mm 120性能参数 测量范围，kPa 0～100 0～200 0～400 0～600 0～800 0～1600 0～2500 分辨力r ，kPa/F≤0.06≤0.1≤≤ ≤0. 4≤≤1温度测量范围，℃0～+40 温度测量精度，℃ ±0.5温度修正系数b ，kPa/℃≈0.06≈0.1≈0.15注：频率模数F=Hz 2×10-3一般计算公式：孔隙水压力计所承受的压力与输出频率模数成正比关系，二次仪表以频率模数方式显示时，其转换公式一般为：)(0i i F F K P -= (1)式中：i P i -时刻作用在承压膜上的压力； -K 孔隙水压力计标定系数；-o F 零点压力输出频率模数； -i F 对应于i P 的输出频率模数。
校准曲线按（1）式处理。
计算有关指标时，其工作特性曲线可采用最小二乘直线，即i bp a N += (2) 式中：N —输出频率模数差， i F F N -=0； a —最小二乘直线的截距；b —最小二乘直线的斜率。
原型观测观测规程
原型观测观测规程一、振弦式孔隙水压力计观测规程（一）振弦式孔隙水压力计观测点的位置和埋设时间本原型观测工程共计47只振弦式孔隙水压力计。
其中两只埋设在上、下游水位观测点处，分别用于上、下游水位观测，设计编号为P46和P47；其余45只分别埋设于上、下游翼墙、上游铺盖、下游消力池和2#墩、4#墩、8#墩、12#墩、14#墩处，用于渗流压力观测，其设计编号为P1～P45。
以上仪器埋设的具体位置见设计图纸的“观测设施平面布置图”，具体埋设时间及断面施工顺序可根据现场土建施工情况而定。
（二）振弦式孔隙水压力计的观测要求、观测程序和方法1、振弦式孔隙水压力计的观测要求根据实际情况，本原型观测要求对仪器埋设后基准值进行观测和施工期的临时观测。
对于已经埋设且具备观测条件的振弦式孔隙水压力计，在施工期间，每月定时观测4次，具体采用人工测读的方法。
2、振弦式孔隙水压力计的观测方法本原型观测中的振弦式孔隙水压力计采用人工测读的方法进行观测，测读仪表为VW-403C振弦式读数仪。
3、振弦式孔隙水压力计的观测程序①. 测读振弦式孔隙水压力计之前，仔细阅读振弦式读数仪的使用说明书，然后根据使用说明书的要求把振弦式读数仪和振弦式孔隙水压力计联接起来，并注意联线的正确性。
仪的使用说明书，然后根据使用说明书的要求把振弦式读数仪和振弦式孔隙水压力计联接起来，并注意联线的正确性。
②. 按下振弦式读数仪的电源打开按钮，打开振弦式读数仪，并选择合适的挡位，几秒钟后等到读数仪显示的数字稳定后，读取相应的数据。
③. 为了确保高精度和观测资料的可靠性，读数时应细心。
④. 如有读数故障、读数不稳、热敏电阻阻值太高等，应按照本观测规程（三）的观测仪器设备维修一节进行处理。
⑤. 把读取的数据填入相应的数据表格。
表格必须注明振弦式孔隙水压力计观测点的位置和埋设时间。
⑥. 整理读取的数据。
（三）观测仪器设备的维修振弦式孔隙水压力计的维修只需周期的检查电缆的连接和接线端子是否良好；因为振弦式孔隙水压力计本身是密封的，用户不能进行维修。
振弦式孔隙水压力计的安装使用 压力计常见问题解决方法
振弦式孔隙水压力计的安装使用压力计常见问题解决方法孔隙水压力计由两部分构成，第一部分为滤头，由透水石、开孔钢管构成，紧要起隔断土压的作用；第二部分为传感部分，土孔隙中的有压水通过透水石聚集到承压腔，作孔隙水压力计由两部分构成，第一部分为滤头，由透水石、开孔钢管构成，紧要起隔断土压的作用；第二部分为传感部分，土孔隙中的有压水通过透水石聚集到承压腔，作用于承压膜片上，膜片中心产生扰曲引起钢弦应力发生变化，钢弦的自振频率随之发生变化。
孔隙水压力计安装1、安装前的准备将孔隙水压力计前端的透水石和开孔钢管卸下，放入盛水容器中热泡，以快速排出透水石中的气泡，然后浸泡透水石至饱和，安装前透水石应始终浸泡在水中，严禁与空气接触。
2、钻孔埋设孔隙水压力计埋设是一项技术性很强的工作，各个环节都要认真认真对待才可能取得最后的成功。
方法一：一个钻孔埋设一个孔隙水压力计。
实在步骤为①钻孔到设计深度以上0.5m—1.0m；②放入孔隙水压力计，接受压入法至要求深度；③回填1m以上膨润土泥球；④封孔。
方法二：一孔内埋设多个孔隙水压力计时，压力计间隔不应小于1m，并作好各元件间的封闭隔离措施。
埋设次序为①钻孔到设计深度；②放入第一个孔隙水压力计，观测段内应回填透水填料，再用膨润土球隔离；③回填膨润土泥球至第二个孔隙水压力计位置以上0.5m；④放入第二个孔隙水压力计至要求深度，回填透水填料；⑤回填膨润土泥球…，以此反复，直到最后一个；⑥回填封孔。
优缺点比较：方法一：该方法的优点是埋设质量简单掌控，缺点是钻孔数量多，比较适合于能供应监测场地或对监测点平面要求不高的工程。
方法二：此种方法的优点是钻孔数量少，比较适合于供应监测场地不大的工程，缺点是孔隙水压力计之间封孔难度很大，封孔质量直接影响孔隙水压力计埋设质量，成为孔隙水压力计埋设好坏的关键工序，封孔材料一般接受膨润土泥球。
注意事项（1）孔隙水压力计应按测试量程选择，上限可取静水压力与超孔隙水压力之和的1.2倍。
振弦式土压力计的安装与埋设方法
振弦式土压力计的安装与埋设方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!振弦式土压力计的安装与埋设方法振弦式土压力计是一种常用于地下工程中测量土体压力的重要设备。
渗压计项目安装
江西飞尚科技有限公司振弦式渗压计安装指导说明江西飞尚科技有限公司系统集成部1 产品介绍FS-KY系列振弦式渗压计（如图1所示）又叫孔隙水压力计，主要用于边坡、堤坝、尾矿库等结构物内孔隙水压力或浸润线的长期自动化监测。
FS-KY系列振弦式渗压计直接输出频率信号，具有抗干扰能力强、受电参数影响小、零点漂移小、受温度影响小、性能稳定可靠等特点。
图1 振弦式渗压计2产品原理（1）工作原理：FS-KY系列振弦式渗压计主要由透水石、承压膜、钢弦、紧固夹头以及线圈组成（如图2），其中承压膜与钢弦相连，钢弦上被预加一定张力固定于传感器内。
根据经典弦原理，钢弦在弦长及受力一定情况下，其固有频率是固定的。
当弦长一定时，钢弦固有频率的平方只同弦的张力成正比关系。
当外界水压通过透水石作用于渗压计承压膜上使其发生微小变形，从而导致与承压膜相连接的钢弦张力发生变化，其固有频率亦随之改变。
钢弦固有频率的平方与膜片上水压力成正比关系，通过测量钢弦频率的变化，即可得知被测孔隙水压大小。
图2 振弦式渗压计内部结构图（2）数据采集原理：通过振弦采集仪内的激振电路驱动振弦式渗压计的感应线圈产生磁场，从而触发振弦式渗压计内的钢弦使其产生振动。
钢弦产生振动后会按照一定的频率切割感应线圈产生的磁场，并在感应线圈中生成相同频率的感应电势，通过采集仪内的拾取电路拾取到这组信号，并经由滤波电路、信号放大电路、整形电路传输给单片机，由单片机对信号进行分析处理，得出传感器的输出频率。
3 技术指标注：尺寸、性能参数为常规产品参数，其他参数指标可按需求订制。
4 安装方法4.1 安装工具及辅材用于渗压计安装前初值采集及安装后用与钢丝绳扣上螺用于丈量线缆及钢用于测压管道内线线缆接头电气绝缘4.2安装前准备(1) 水位管/测斜管加工水位管/测斜管安装完毕后，利用钢锯切割掉水位管/测斜管多余部分，使水位管/测斜管高出地表部分统一为200mm，同时在管口用钢锯切割出一宽20mm，深度40mm凹槽，用于管内传感器出线。
振弦式渗压计在基岩部位的安装埋设
振弦式渗压计在基岩部位的安装埋设
在基岩面上埋设
在渗压计埋设的基岩位置钻一个孔深100cm、孔径5cm的集水孔。
钻孔经过渗水试验合格后，将事先准备好的裹有细砂包的渗压计放在集水孔中。
沙包的准备过程：将一布袋放入盛水大容器内，袋内充填适量级配砂，将渗压计放在袋的中央，并继续在渗压计周围充填级配砂，待充满后将袋口扎紧。
如不用沙包也可用土工布把渗压计裹严后埋设，沙包在埋设前都应浸没在水中保存。
在水平浅孔内埋设
在地下洞室围岩内或边坡基岩表面浅层埋设渗压计，需要用水平浅孔埋设和集水法。
在埋设渗压计的位置钻一个水平孔深50cm、孔径15cm～20cm的浅孔，如孔无透水裂隙，可根据需要的深度，在孔底套钻一个3cm的小孔。
经渗水试验合格后，在小孔内填入砾石，在大孔内填入细砂。
将渗压计埋在细砂中，孔口用盖板封上，引出仪器电缆后用水泥沙浆封住，接长观测电缆，安排好观测电缆的走向，待沙浆凝固后，即可填筑混凝土。
振弦式渗压计安全操作及保养规程
振弦式渗压计安全操作及保养规程摘要振弦式渗压计是一种用于测量土壤水分和水压的常见仪器。
正确的使用和保养可以保证其工作稳定，延长使用寿命。
本文介绍了振弦式渗压计的操作和保养规程，以及相关的安全注意事项。
操作规程1. 仪器安装与连接1.温度补偿探头应安装于渗压计探头的旁边，与其距离不应超过5cm，以避免温度补偿探头与渗压探头接触面积过小导致测量精度下降。
2.在连接渗压计时，应注意仪器电极与采集器电极的对应关系，以免烧毁电路。
2. 仪器校准1.每次使用之前，应进行仪器的校准，以保证测量精度。
2.使用前应按照文档说明设定温度和压力参数，进行一次校准，记录下校准前后的数据，判断误差是否在可接受范围内。
3. 实验操作1.操作前应穿戴好防护设备，并确保操作环境清洁干燥。
2.操作人员应避免将手和其他物品接触到渗压计电极和电线，以免影响测量精度和人身安全。
3.操作期间应注意渗压计的工作状况，如不正常的噪音、电流变化等，应立即停机检查。
4. 故障排除1.除非具有专业维修经验，否则在仪器故障时不要试图自己修理。
2.保养过程中，应检查仪器是否存在锈蚀、裂纹等情况，及时更换损坏零部件。
3.当出现故障时，应及时联系原厂维修服务商以进行维修和更换。
保养规程1. 仪器保养周期1.每次使用后，应将仪器清洁干净并进行储存，防止细菌滋生和霉变。
2.定期进行仪器维护，包括清洁、校准、更换零部件等工作，具体周期可根据使用频次而定。
2. 清洁和消毒1.清洁应在干燥的环境下进行，先用吹风机或气压枪将仪器表面 dusting 和清洁。
2.清洁时，应使用软布或海绵沾取清洁液清洁渗压计表面和连接部位，并使用纯净水冲洗干净。
3.消毒前，应将仪器清洁干净，消毒剂应按照要求控制浓度，避免过度消毒导致仪器部件受损。
3. 储存和运输1.储存时，应将渗压计放置于干燥通风处，并注意防潮、防霉、避免阳光直射。
2.运输时，应轻拿轻放，避免受到震动和碰撞，防止零部件损坏。
