散热片加工工艺及成型技术

1. 铝挤式散热片铝材质由于本身柔软易加工的特点很早就应用在散热器市场，铝挤技术简单的说就是将铝锭高温加热后，在高压下让铝液流经具有沟槽的挤型模具，作出散热片初胚，然再对散热片初胚进行裁剪、剖沟等处理后就做成了我们常见到的散热片。

铝挤散热片的成本低，技术门槛要求也不高，不过由于受到本身材质的限制散热鳍片的厚度和长度之比不能超过1：18，所以在有限的空间内很难提高散热面积，故铝挤散热片散热效果比较差，很难胜任现今日益攀升的高频率CPU。

2. 塞铜式散热片目前市场主流的散热片所用的主要材质无外乎铝和铜两种，而塞铜工艺则正是结合铝和铜各自优点应运而生的产物。

塞铜工艺是利用热胀冷缩的原理来完成的，将铝挤型散热片加热后将铜芯塞入其中，最后再进行整体的冷却。

由于没有使用第三方介质，塞铜工艺可以大幅度降低接触面间的热阻，不但保证了铜铝结合的紧密程度，更充分利用了铝散热快和铜吸热快的特性。

这种塞铜工艺成本适中散热效果也不错，是目前市场上的主流散热片类型。

3. 压固法也就是将众多的铜片或铝片叠加起来，然后在两侧加压并将其截面进行抛光，这个截面与CPU核心接触，另外一面则伸展开来作为散热片的鳍片。

压固法制作的散热器其特点是鳍片数量可以做的很多，而且不需要很高的工艺就能保证每个鳍片都能与CPU核心保持良好的接触（或靠近），而各个鳍片之间也通过压固的方式有着紧密的接触，彼此之间的热量传导损失也会明显降低，正是因为压固法制作的散热器拥有众多的鳍片，这种散热器的散热效果往往不错，重量则比传统的散热器要轻的多。

4. 锻造式散热片锻造工艺就是将铝块加热后利用高压充满模具内而形成的，它的优点是鳍片高度可以达到50mm以上，厚度1mm以下，能够在相同的体积内得到最大的散热面积，而且锻造容易得到很好的尺寸精度和表面光洁度。

但锻造时，因金属的塑性低，变形时易产生开裂，变形抗力大，需要大吨（500吨以上）位的锻压机械，也正因为设备和模具的高昂费用而导致产品成本极高，连许多超频发烧友都无福消受。

铝制散热片生产工艺流程

铝制散热片生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铝制散热片生产工艺流程一、准备工作阶段在开始铝制散热片的生产之前，需要进行一系列准备工作。

空调铝散热片滚涂工艺

空调铝散热片滚涂工艺是一种在铝散热片表面进行涂覆处理的工艺。

这种工艺可以有效地提高铝散热片的耐腐蚀性、美观度和使用寿命。

滚涂工艺的主要步骤包括：
1. 表面处理：首先对铝散热片表面进行清洗和处理，去除表面的油污、氧化物和其他杂质，以保证涂层能够牢固地附着在铝散热片表面。

2. 底漆涂覆：在铝散热片表面涂覆一层底漆，底漆的作用是增强涂层与铝散热片表面的附着力，同时提高涂层的耐腐蚀性能。

3. 面漆涂覆：在底漆干燥后，再涂覆一层面漆，面漆的主要作用是增加铝散热片的美观度和耐候性能。

4. 烘干：将涂覆好的铝散热片放入烘干室中进行烘干处理，使涂层能够完全固化，提高涂层的硬度和耐磨性。

通过以上步骤，就可以完成空调铝散热片的滚涂工艺处理。

需要注意的是，滚涂工艺需要严格控制涂层厚度、烘干温度和时间等参数，以保证涂层的质量和性能。

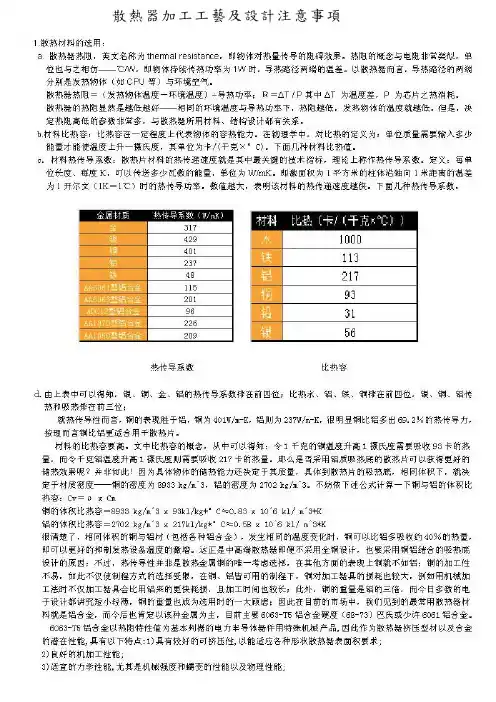

散热片加工工艺和设计注意事项

4)具有吸引力的商品外观,一定的耐蚀性,以及阳极化着色的处理的能力.6063-T5型材成份：铝Al﹥98%，镁Mg0.45%～0.90%，硅Si0.20%～0.60%，铁Fe≤0.35%，铜Cu＜0.10%，锌Zn＜0.10%，锰Mn＜0.10%，钛Ti＜0.10%，其它＜0.15%，ｅ.热管:1）从热力学的角度看，物体的吸热、放热是相对的，只要有温度差存在，就必然出现热从高温处向低温处传递的现象，有差别的只是传导速度。

热传递有3种方式：辐射、对流、传导，其中热传导最快。

目前用于计算机系统散热的热管一般是中空的圆柱形铝管或铜管，当中一部分空间充有易于蒸发的液体，管壁有吸液芯，由毛细多孔材料构成。

管中始终保持真空状态，因而当中的液体的蒸发温度与环境温度相近。

热管两端产生温差的时候，蒸发端（图中所示的红端）的液体就会迅速沸腾气化。

由于气化后蒸气压力较大，在压力差的作用下，产生的蒸气上升到冷却层（图中所示的蓝端）后冷凝成液体，液化释放热量，以实现把热量从蒸发端带向冷凝端。

利用液态和气态之间相变反应的高速度，热管的热传导效率比普通的纯铜高数十倍，甚至上百倍。

因此，应用热管技术可以在极短的时间内将热量从热管的热端传导到热管的冷端而不会在发热部位堆积，均匀地分布到散热片的各个鳍片上，极大的提高了散热片的导热性能。

液体在冷凝端凝结液化以后，通过毛细作用，流回蒸发端。

如此循环往复，不断地将热量带向温度低的一端。

2）热管技术用于芯片散热，有着以下的优点：1、可实现无噪音的高速度热传导；2、重量轻且构造简单；3、温度分布平均，可起均温或等温作用；4、热传输量大且热传送距离长；5、没有主动元件，本身并不消耗能量；6、可以在无重力力场的环境下使用；7、没有热传方向的限制，蒸发端以及凝结端可以互换；8、耐用、寿命长、可靠，易于存放和保管3）同时，它也存在以下的限制：1、目前而言，价格仍然较高2、采用热管要引入额外的热阻。

散热片加工工艺及成型技术

1. 铝挤式散热片铝材质由于自身柔软易加工旳特点很早就应用在散热器市场，铝挤技术简朴旳说就是将铝锭高温加热后，在高压下让铝液流经具有沟槽旳挤型模具，作出散热片初胚，然再对散热片初胚进行裁剪、剖沟等处理后就做成了我们常见到旳散热片。

铝挤散热片旳成本低，技术门槛规定也不高，不过由于受到自身材质旳限制散热鳍片旳厚度和长度之比不能超过1：18，因此在有限旳空间内很难提高散热面积，故铝挤散热片散热效果比较差，很难胜任现今日益攀升旳高频率CPU。

2. 塞铜式散热片目前市场主流旳散热片所用旳重要材质无外乎铝和铜两种，而塞铜工艺则正是结合铝和铜各自长处应运而生旳产物。

塞铜工艺是运用热胀冷缩旳原理来完毕旳，将铝挤型散热片加热后将铜芯塞入其中，最终再进行整体旳冷却。

由于没有使用第三方介质，塞铜工艺可以大幅度减少接触面间旳热阻，不仅保证了铜铝结合旳紧密程度，更充足运用了铝散热快和铜吸热快旳特性。

这种塞铜工艺成本适中散热效果也不错，是目前市场上旳主流散热片类型。

3. 压固法也就是将众多旳铜片或铝片叠加起来，然后在两侧加压并将其截面进行抛光，这个截面与CPU关键接触，此外一面则伸展开来作为散热片旳鳍片。

压固法制作旳散热器其特点是鳍片数量可以做旳诸多，并且不需要很高旳工艺就能保证每个鳍片都能与CPU关键保持良好旳接触（或靠近），而各个鳍片之间也通过压固旳方式有着紧密旳接触，彼此之间旳热量传导损失也会明显减少，正是由于压固法制作旳散热器拥有众多旳鳍片，这种散热器旳散热效果往往不错，重量则比老式旳散热器要轻旳多。

4. 铸造式散热片铸造工艺就是将铝块加热后运用高压充斥模具内而形成旳，它旳长处是鳍片高度可以到达50mm以上，厚度1mm如下，可以在相似旳体积内得到最大旳散热面积，并且铸造轻易得到很好旳尺寸精度和表面光洁度。

但铸造时，因金属旳塑性低，变形时易产生开裂，变形抗力大，需要大吨（500吨以上）位旳锻压机械，也正由于设备和模具旳高昂费用而导致产品成本极高，连许多超频发热友都无福消受。

散热片制造工艺

散热片制造工艺
散热片是一种用于散热的散热元件，主要是通过散热片表面的大面积散热，将热量传递到周围环境中，从而保证散热效率和设备的安全运行。

散热片的制造工艺和材质决定了其散热效率和使用寿命。

散热片制造工艺主要包括以下几个步骤：
1、材料选择：散热片的材料一般选择热导率高、强度好、耐腐蚀和可加工性好的金属材料，如铝、铜、镍、钛等。

2、初加工：用机器工具、锤击和锉削等手工方法对材料进行初加工，制成与散热器设计要求相符合的粗略形状。

3、精加工：将初加工好的散热片用数控机床等高精度加工设备进行精加工，以减小表面粗糙度，提高热导率和散热效率。

4、表面处理：为了提高散热片的表面质量和抗腐蚀性能，通常需要进行阳极氧化、电泳、喷涂等表面处理。

5、检测和质量控制：散热片制造完成后需要进行检测和质量控制，以确保其符合设计要求和使用寿命。

散热片制造工艺的改进可以通过提高加工精度和表面光洁度等方面来提高散热效率，同时也能够降低生产成本和提高产品质量。

1/ 1。
