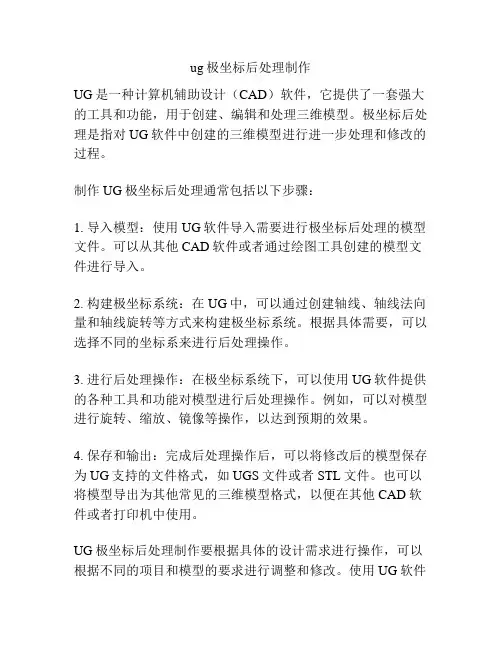

UG是一种计算机辅助设计（CAD）软件，它提供了一套强大的工具和功能，用于创建、编辑和处理三维模型。

极坐标后处理是指对UG软件中创建的三维模型进行进一步处理和修改的过程。

制作UG极坐标后处理通常包括以下步骤：
1. 导入模型：使用UG软件导入需要进行极坐标后处理的模型文件。

可以从其他CAD软件或者通过绘图工具创建的模型文件进行导入。

2. 构建极坐标系统：在UG中，可以通过创建轴线、轴线法向量和轴线旋转等方式来构建极坐标系统。

根据具体需要，可以选择不同的坐标系来进行后处理操作。

3. 进行后处理操作：在极坐标系统下，可以使用UG软件提供的各种工具和功能对模型进行后处理操作。

例如，可以对模型进行旋转、缩放、镜像等操作，以达到预期的效果。

4. 保存和输出：完成后处理操作后，可以将修改后的模型保存为UG支持的文件格式，如UGS文件或者STL文件。

也可以将模型导出为其他常见的三维模型格式，以便在其他CAD软件或者打印机中使用。

UG极坐标后处理制作要根据具体的设计需求进行操作，可以根据不同的项目和模型的要求进行调整和修改。

使用UG软件
的极坐标后处理功能，可以更好地完成三维模型的设计和处理工作。

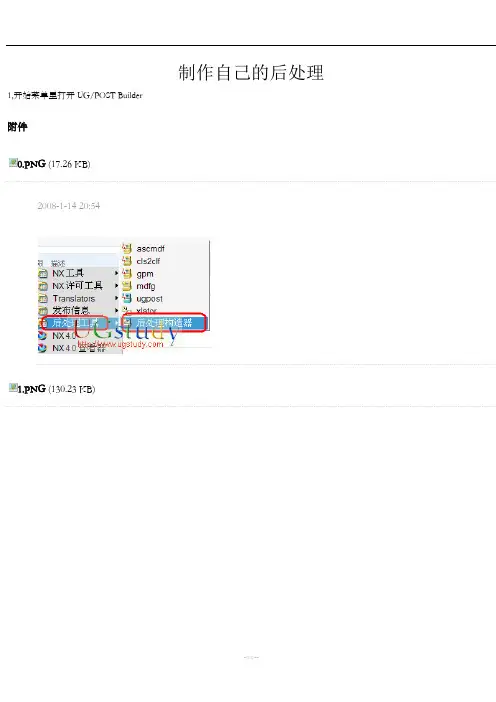

制作自己的后处理1,开始菜单里打开UG/POST Builder附件0.PNG (17.26 KB)2008-1-14 20:541.PNG (130.23 KB)下面说说UG/POST Builder的界面和一些基本的东西设定螺旋下刀的方式增加一个自定义命令，拖到％下一行，如图，加入以下命令uplevel #0 {set mom_kin_helical_arc_output_mode LINEAR MOM_reload_kinematics}完成加turbo,使后处理速度快5~6倍再在如图位置增加一个自定义命令输入以下内容uplevel #0 {set mom_kin_is_turbo_output "TRUE"MOM_reload_kinematics}完成这个命令可以使后处理速度快5～6倍，一个字“快”加入这个命令后，如果不想自动开油的话要修改下面三个地方,只有加了turbo的才改这三个地方以下内容需要回复才能看到自己的自定义设置如果自己喜欢在每次程式开始时做一次Z轴回零的动作，按以下三个图设置以下内容需要回复才能看到2.PNG (16.78 KB)2008-1-14 21:10 , 阅读权限: 113.PNG (19.15 KB)2008-1-14 21:10 , 阅读权限: 11自己的自定义设置有些高速机要在程式开始前加入G05.1Q1，有的又要加其它指令,但不管加什么指令，按以下方法都可以搞定以下内容需要回复才能看到在程式尾加入G05.1Q0G49，和程式头的方法一样。

把M02改为M30，点击M02进行修改，方法如图以下内容需要回复才能看到在程式头或程式尾加一些强制性输出的指令也可以用以下方法搞定,以加入G05.1Q1为例增加一个自定义命令,在里面添加如下命令MOM_output_literal "G05.1Q1"如果要多加几行指令,只需换行重复以上的动作,只是G05.1Q1要换成其它的指令罢了以下内容需要回复才能看到加入刀具信息在弹出的对话框中输入如下指令global mom_tool_diameterglobal mom_tool_corner1_radiusglobal mom_tool_nameMOM_output_literal "( $mom_tool_name D=[format "%.2f" $mom_tool_diameter] R=[format "%.2f" $mom_tool_corner1_radius] )"注意，D和R都可以改成你方便识别的文字，也可以改成汉字，不过要你的机床能识别汉字，%.2f是输出刀具信息的精度，这个意思是小数点后面2位数，2可以改成其它数字，其它地方就不要改了。

教你如何制作属于自己的UG后处理

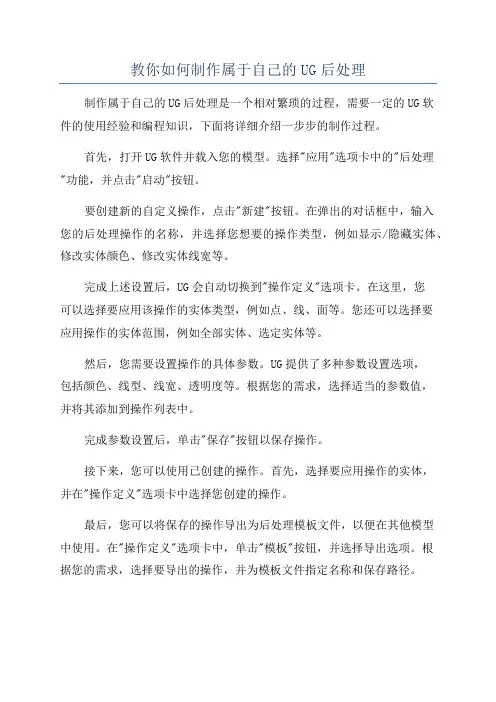

教你如何制作属于自己的UG后处理制作属于自己的UG后处理是一个相对繁琐的过程，需要一定的UG软件的使用经验和编程知识，下面将详细介绍一步步的制作过程。

首先，打开UG软件并载入您的模型。

选择"应用"选项卡中的"后处理"功能，并点击"启动"按钮。

要创建新的自定义操作，点击"新建"按钮。

在弹出的对话框中，输入您的后处理操作的名称，并选择您想要的操作类型，例如显示/隐藏实体、修改实体颜色、修改实体线宽等。

完成上述设置后，UG会自动切换到"操作定义"选项卡。

在这里，您可以选择要应用该操作的实体类型，例如点、线、面等。

您还可以选择要应用操作的实体范围，例如全部实体、选定实体等。

然后，您需要设置操作的具体参数。

UG提供了多种参数设置选项，包括颜色、线型、线宽、透明度等。

根据您的需求，选择适当的参数值，并将其添加到操作列表中。

完成参数设置后，单击"保存"按钮以保存操作。

接下来，您可以使用已创建的操作。

首先，选择要应用操作的实体，并在"操作定义"选项卡中选择您创建的操作。

最后，您可以将保存的操作导出为后处理模板文件，以便在其他模型中使用。

在"操作定义"选项卡中，单击"模板"按钮，并选择导出选项。

根据您的需求，选择要导出的操作，并为模板文件指定名称和保存路径。

通过以上步骤，您就可以制作属于自己的UG后处理。

这样，您可以根据自己的需求和喜好来定制模型的显示效果，提高工作效率和模型的可视化效果。

需要注意的是，制作后处理涉及到UG软件的使用技巧和编程知识，需要一定的实践和经验。

建议初学者可以先参考UG相关教程和文档，多进行实践和探索，逐渐掌握制作后处理的技巧和方法。

D四轴UG后置处理制作方法

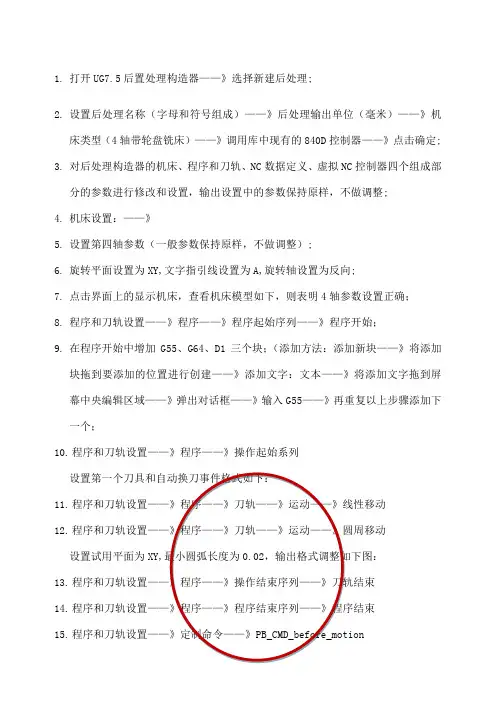

1.打开UG7.5后置处理构造器——》选择新建后处理;2.设置后处理名称（字母和符号组成）——》后处理输出单位（毫米）——》机床类型（4轴带轮盘铣床）——》调用库中现有的840D控制器——》点击确定;3.对后处理构造器的机床、程序和刀轨、NC数据定义、虚拟NC控制器四个组成部分的参数进行修改和设置，输出设置中的参数保持原样，不做调整;4.机床设置：——》5.设置第四轴参数（一般参数保持原样，不做调整）;6.旋转平面设置为XY,文字指引线设置为A,旋转轴设置为反向;7.点击界面上的显示机床，查看机床模型如下，则表明4轴参数设置正确；8.程序和刀轨设置——》程序——》程序起始序列——》程序开始；9.在程序开始中增加G55、G64、D1三个块；（添加方法：添加新块——》将添加块拖到要添加的位置进行创建——》添加文字：文本——》将添加文字拖到屏幕中央编辑区域——》弹出对话框——》输入G55——》再重复以上步骤添加下一个；10.程序和刀轨设置——》程序——》操作起始系列设置第一个刀具和自动换刀事件格式如下：11.程序和刀轨设置——》程序——》刀轨——》运动——》线性移动12.程序和刀轨设置——》程序——》刀轨——》运动——》圆周移动设置试用平面为XY,最小圆弧长度为0.02，输出格式调整如下图：13.程序和刀轨设置——》程序——》操作结束序列——》刀轨结束14.程序和刀轨设置——》程序——》程序结束序列——》程序结束15.程序和刀轨设置——》定制命令——》PB_CMD_before_motion在PB_CMD_output_5axis一行最前面加上#（一个或多个都可），或者删除该行16.程序和刀轨设置——》定制命令——》PB_CMD_set_Sinumerik_default_setting将对应有”V7”一行的COMPCAD改为COMPOF17.程序和刀轨设置——》定制命令——》PB_CMD_output_Sinumerik _setting在下图命令行前加#，以取消多余代码的输出18.程序和刀轨设置——》定制命令——》PB_CMD_output_motion _message在下图命令行前加#，以取消多余代码的输出19.NC数据定义参数设置20.选择Abscoord，将其输出格式调整为5.3，意为输出坐标值精确到小数点后3位即可21.同理选择Rotary，将其输出格式调整为4.3，意为输旋转角度值精确到小数点后3位22.虚拟控制器参数设置23.勾选生成虚拟NC控制器，否则无法输出代码24.完成设置，点击保存在选择非中文路径目录下，完成。
