7.2.3 气动开关门的检修规程7.2.3.1 概述气动开关门是以压缩空气为能源的开关门,它具有结构简单、运行平稳、负载能力大、天然防火防爆的优点。

随着机组控制要求的复杂多样化,其优点越来越明显。

目前电厂中使用的气动执行机构主要有薄膜式和活塞式两大类。

薄膜式和活塞式各自又可分为有弹簧和无弹簧,有弹簧和无弹簧各自还可继续分为正反作用形式。

薄膜式适用于调节机构反作用力不大的场合。

活塞式适用于高静压、高压差以及需要较大推力和位移的场合。

所谓正作用方式,信号压力增大,调节阀就关小,因此又称气关式阀。

反作用方式,信号压力增大,调节阀开大,因此又称气开式阀。

7.2.3.1.1气动开关门的组成:气动开关门由过滤减压装置、行程开关、电磁阀以及隔膜阀等组成。

7.2.3.1.1.1 过滤减压装置的组成:7.2.3.1.1.1.1 压缩空气过滤器压缩空气过滤器是供一般气动装置得到清洁而干燥的气体而被广泛应用的一种基本元件。

它采用旋风叶片分离水分,钢珠烧结微孔截留尘埃。

7.2.3.1.1.1.2减压阀:压缩空气减压阀功能是保持控制回路中的压缩空气压力接近于恒定,尽管工作流量和入口压力有波动仍能保持恒定。

此阀带有溢流装置,当输出压力超过定值压力时,溢流阀自动打开排气,使系统压力保持不变。

7.2.3.1.1.2 行程开关7.2.3.1.1.2.1 行程开关的作用行程开关可提供阀门行程触点信号,一般都是调整到阀门行程接近或到100%时,发出触点信号控制操作台显示灯或者提供逻辑信号到控制系统和保护系统。

7.2.3.1.1.2.2 行程开关的调整:每个行程开关的动作点分别设置,步骤都一样。

7.2.3.1.1.2.2.1 调整安装位置调整行程开关的行程位置(0%和100%)7.2.3.1.1.2.2.2使执行机构按行程开关方向移动,直到所希望的开关动作位置,并注意轴的运动方向。

7.2.3.1.1.3.1 电磁阀原理电磁阀是利用电磁吸引力开关阀门,对空气、油或水等流体进行控制的器件。

气动闸门使用说明书及维修手册

气动闸门使用说明书及维修手册

气动闸门使用说明书及维修手册1. 简介气动闸门是一种常用的工业门控设备,广泛应用于水利、电力、化工、环保等行业。

本使用说明书及维修手册旨在为用户提供详细的使用指南和维修方法,以确保气动闸门的正常运行和延长使用寿命。

2. 安装与调试2.1 安装要求在安装气动闸门前,请确保以下条件满足:- 安装地基坚实、平整;- 安装位置离其他设备、建筑物和障碍物有足够的空间;- 安装基础牢固,能够承受气动闸门的重量和运行力;- 确保供气系统按照设计要求安装和接线。

2.2 安装步骤1. 将气动闸门运输到安装位置,并将其放置在地基上。

2. 检查气动闸门的各个连接部件,确保紧固可靠。

3. 按照供气系统的设计要求,进行连接和接线。

4. 进行气动闸门的调试,确保其运行正常。

3. 使用说明3.1 操作方式气动闸门可以通过手动操作和自动控制两种方式进行开关。

手动操作:通过手动装置(手轮、手把等)实现闸门的开启和关闭。

自动控制:通过与控制系统连接,使用指定的控制信号实现闸门的自动开启和关闭。

3.2 注意事项- 确保闸门操作人员熟悉闸门的操作步骤,以免误操作导致安全事故。

- 气动闸门在操作过程中,应注意其运行状态,如有异常及时停机检查并进行维修。

- 定期对闸门进行润滑和维护,保持其故障运行。

- 禁止将气动闸门用于超出其设计范围的工况,以免损坏设备或影响正常运行。

4. 维修手册4.1 维修前准备在进行维修之前,请准备以下工具和材料:- 扳手、扳子、榔头等常用工具;- 润滑油、橡胶密封圈等常用维修材料。

4.2 常见故障处理4.2.1 闸门卡死原因:闸门轨道堵塞、润滑不足等。

处理方法:清理轨道、给闸门添加润滑剂,确保其正常运作。

4.2.2 气动系统故障原因:气缸漏气、气源压力不足等。

处理方法:检查气缸,更换密封件;检查气源,确保其压力稳定。

4.2.3 传动结构故障原因:齿轮磨损、链条松动等。

处理方法:更换磨损的部件,调整链条的张紧度。

4.3 维修注意事项- 在进行任何维修操作之前,必须切断气源,并确保系统处于安全状态。

Sinclair Collins 气动阀门说明书

Sinclair Collins 气动阀门说明书

Sinclair Collins ®•2 vias o 3 vias•Válvula Operada por Diafragma •Normalmente Cerrada •Normalmente Abierta •1/4" a 2" Roscada (NPT/G)•1/2" a 1 1/2" Bridada (ANSI 300#)•Control de ProcesoParker Hannifin Ind. e Com. Ltda.Av. Lucas Nogueira Garcez 218112325-900 Jacareí - Brasil Boletín de VentasBrazil Automation DivisionVálvula Roscada - Asiento SuaveCodificaciónOpciónRosca "G" - Agregar el sufijo "BSP" después del código.1/4"3,353,75--C264-000911/4"3,353,75--C284-000713/8"3,053,45--C284-000813/8"3,053,25--C264-001011/4"--4,154,25C264-001113/8"--4,904,25C264-001211/4"3,353,754,154,25C264-001313/8"3,053,454,904,25C264-001411/4"3,353,754,154,25C264-001513/8"3,053,254,904,25C264-001611/2"6,607,30--C264-200111/2"6,607,30--C274-200113/4"8,307,80--C274-200213/4"8,307,80--C264-200211/2"--8,008,00C264-200313/4"--9,9010,80C264-200411/2"6,607,308,008,00C264-200513/4"8,307,809,9010,80C264-200611/2"6,607,308,008,00C264-200713/4"8,307,809,9010,80C264-200811"15,2016,00--C264-400111"15,2016,00--C274-400111 1/4"19,2020,80--C274-400211 1/4"19,2020,80--C264-400211"--19,8023,80C264-400311 1/4"--24,2027,50C264-400411"15,2016,0019,8023,80C264-400511 1/4"19,2020,8024,2027,50C264-400611"15,2016,0019,8023,80C264-400711 1/4"19,2020,8024,2027,50C264-400812"37,5040,00--C274-600511 1/4"30,2028,80--C274-600111 1/2"34,2035,00--C274-600211 1/4"30,2028,80--C264-600111 1/2"34,2035,00--C264-600212"37,5040,00--C264-601711 1/4"--38,5043,00C264-600311 1/2"--38,5044,00C264-600412"--45,5054,50C264-601811 1/4"30,2028,8038,5043,00C264-600511 1/2"34,2035,0038,5044,00C264-600612"37,5040,0045,5054,50C264-601911 1/4"30,2028,8038,5043,00C264-600711 1/2"34,2035,0038,5044,00C264-600812"37,5040,0045,5054,50C264-60201ØConexión CódigoFunciónPresión TrabajoPilotoTemperatura28 bar2,4a 2,8 bar-40°a +204°C2 NA(Conexión en Línea )2 NC (Conexión en Línea )2 NA(Conexión en Ángulo )3 NC 3 NA Cuerpo Básico Cv1-22-12-33-21/4"28 bar2,4a 2,8 bar -40°a +204°C2 NA(Conexión en Línea )2 NC(Conexión en Línea )2 NA(Conexión en Ángulo )3 NC 3 NA 1/2"28 bar2,4a 2,8 bar -40°a +204°C2 NA (Conexión en Línea )2 NC(Conexión en Línea )2 NA(Conexión en Ángulo )3 NC 3 NA 1"28 bar2,4a 2,8 bar -40°a +204°C2 NA (Conexión en Línea )2 NC (Conexión en Línea )2 NA(Conexión en Ángulo )3 NC3 NA1 1/2"OpciónRosca "G" - Agregar el sufijo "BSP" después del código.ØConexión CódigoPresión TrabajoPilotoTemperatura Cuerpo Básico Cv1-22-12-33-21/4"26 bar 34 bar 26 bar 26 bar34 bar 34 bar1/2"34 bar1"31 bar1 1/2"34 bar31 bar31 bar34 bar1/4"2,062,06--C264-00091/4"1,801,85--C284-00073/8"1,952,25--C284-00083/8"2,572,48--C264-00101/4"--2,443,30C264-00113/8"--2,352,62C264-00121/4"2,062,062,443,30C264-00133/8"2,572,482,353,62C264-00141/4"2,062,062,443,30C264-00153/8"2,572,482,353,62C264-00161/2"6,206,30--C264-20011/2"6,106,50--C274-20013/4"7,608,00--C274-20023/4"7,606,80--C264-20021/2"--7,408,80C264-20033/4"--9,6012,00C264-20041/2"6,206,307,408,80C264-20053/4"7,606,809,6012,00C264-20061/2"6,206,307,408,80C264-20073/4"7,606,809,6012,00C264-20081"13,5013,80--C264-40011"13,2012,60--C274-40011 1/4"17,9017,00--C274-40021 1/4"17,2016,50--C264-40021"--17,9018,40C264-40031 1/4"--24,8026,00C264-40041"13,5013,8017,9018,40C264-40051 1/4"17,2017,0024,8026,00C264-40061"13,5013,8017,9018,40C264-40071 1/4"17,2017,0024,8026,00C264-40082"36,0034,70--C274-60051 1/4"31,9029,70--C274-60011 1/2"35,0032,90--C274-60021 1/4"31,9029,70--C264-60011 1/2"35,0032,90--C264-60022"36,0034,70--C264-60171 1/4"--43,2048,50C264-60031 1/2"--45,0049,90C264-60042"--47,3052,00C264-60181 1/4"31,9027,4043,2048,50C264-60051 1/2"35,0031,3045,0049,90C264-60062"36,0034,7047,3052,00C264-60191 1/4"31,9027,4043,2048,50C264-60071 1/2"35,0031,3045,0049,90C264-60082"36,0034,7047,3052,00C264-60202,1a 2,8 bar-40°a +232°C2,1a 2,8 bar -40°a +232°C2,1a 2,8 bar -40°a +232°C2,1a 2,8 bar-40°a +232°CFunción2 NA (Conexión en Línea )2 NC(Conexión en Línea )2 NA(Conexión en Ángulo )3 NC 3 NA 2 NA(Conexión en Línea )2 NC(Conexión en Línea )2 NA(Conexión en Ángulo )3 NC 3 NA 2 NA(Conexión en Línea )2 NC(Conexión en Línea )2 NA(Conexión en Ángulo )3 NC 3 NA 2 NA(Conexión en Línea )2 NC(Conexión en Línea )2 NA(Conexión en Ángulo )3 NC3 NAØConexión CódigoPresión TrabajoPilotoTemperaturaCuerpo Básico Cv1-22-12-33-2FunciónVálvula Bridada - Asiento Duro31 bar 1/2"6,607,30--C264-20011F 1/2"6,607,30--C274-20011F 3/4"8,307,80--C274-20021F 3/4"8,307,80--C264-20021F 1/2"6,607,308,008,00C264-20051F 3/4"8,307,809,9010,80C264-20061F 1/2"6,607,308,008,00C264-20071F 3/4"8,307,809,9010,80C264-20081F 2 NC(Conexión en Línea )1/2"1"15,2016,00--C264-40011F 1"15,2016,00--C274-40011F 1 1/4"19,2020,80--C274-40021F 1 1/4"19,2020,80--C264-40021F 1"15,2016,0019,8023,80C264-40051F 1 1/4"19,2020,8024,2027,50C264-40061F 1"15,2016,0019,8023,80C264-40071F 1 1/4"19,2020,8024,2027,50C264-40081F 1"1 1/2"34,2035,0038,5044,00C264-60061F 1 1/2"34,2035,00--C274-60021F 1 1/2"34,2035,00--C264-60021F 1 1/2"34,2035,0038,5044,00C264-60081F1 1/2"-40°a +204°C-40°a +204°C-40°a +204°C2,4a 2,8 bar 2,4a 2,8 bar2,4a 2,8 bar28 bar28 bar28 bar2 NA(Conexión en Línea )3 NC 3 NA 2 NA(Conexión en Línea )2 NC((Conexión en Línea )3 NC 3 NA2 NA (Conexión en Línea )2 NC (Conexión en Línea )3 NC 3 NAØConexión CódigoPresión TrabajoPilotoTemperaturaCuerpo Básico Cv1-22-12-33-2Función1/2"6,206,30--C264-2001F 1/2"6,106,50--C274-2001F 3/4"7,608,00--C274-2002F 3/4"7,606,80--C264-2002F 1/2"6,206,307,408,80C264-2005F 3/4"7,606,809,6012,00C264-2006F 1/2"6,206,307,408,80C264-2007F 3/4"7,606,809,6012,00C264-2008F 2 NC(Conexión en Línea )1/2"1"13,5013,80--C264-4001F 1"13,2012,60--C274-4001F 1 1/4"17,9017,00--C274-4002F 1 1/4"17,2016,50--C264-4002F 1"13,5013,8017,9018,40C264-4005F 1 1/4"17,2017,0024,8026,00C264-4006F 1"13,5013,8017,9018,40C264-4007F 1 1/4"17,2017,0024,8026,00C264-4008F 1"1 1/2"35,0031,3045,0049,90C264-6006F 1 1/2"35,0032,90--C274-6002F 1 1/2"35,0032,90--C264-6002F 1 1/2"35,0031,3045,0049,90C264-6008F1 1/2"-40°a +204°C-40°a +204°C-40°a +204°C2,4a 2,8 bar2,4a 2,8 bar2,4a 2,8 bar34 bar34 bar34 bar2 NA(Conexión en Línea )3 NC 3 NA 2 NA(Conexión en Línea )2 NC(Conexión en Línea )3 NC 3 NA2 NA (Conexión en Línea )2 NC (Conexión en Línea )3 NC 3 NAVálvula Roscada Cuerpo Básico 1/2"1/4" -NPTA 3 RoscasBCCBBCFD E1231233/4"A B CDEFDimensiones (mm )Rosca (NPT )1/2"Modelo 1/2"3/4"213,6267,549,398,6184,2178,62-vias NAconexión en línea1/8" - NPTA 3 RoscasCBD E123FRosca (NPT )AB C D E F 1/4" o 3/8"169,2127,038,176,2109,5Dimensiones (mm )2-vias NAconexión en ángulo2-vias NC 3-vias NA 3-vias NCVálvula Roscada Cuerpo Básico 1 1/2"1/4" -NPTABC FD1231231/4" -NPTA 3 RoscasBCBCFD E123123A BC D E FDimensiones (mm)Rosca (NPT)1 1/4"2-vias NA conexión en ángulo 3-vias NA 3-vias NC2-vias NC conexión en líneaModelo1 1/2"363,52"467,01 1/4"1 1/2"3192"467,0457,582,6165,1298,4457,52-vias NAconexión en líneaEA BCDEFDimensiones (mm )Rosca (NPT )1"Modelo1 1/4"1"1 1/4"289356,668,3136,6241,32542-vias NA conexión en ángulo2-vias NC 3-vias NA 3-vias NC2-vias NAconexión en línea3 RoscasVálvula Bridada Cuerpo Básico 1/2" - Conexión de 1/2"Válvula Bridada Cuerpo Básico 1/2" - Conexión de 3/4"Válvula Bridada Cuerpo Básico 1" - Conexión de 1"Válvula Bridada Cuerpo Básico 1" - Conexión de 1 1/4"Parker Hannifin Ind. e Com. Ltda.Av. Lucas Nogueira Garcez 2181Esperança Caixa Postal 14812325-900 Jacareí, SPVálvula Bridada Cuerpo Básico 1 1/2" - Conexión de 1 1/2"。

气动翻板闸门说明书

气动翻板闸门说明书

一、主要用途与特点TZMQ××F系列气动翻板闸门主要用于粮食、饲料、食品、化工、肥料等行业中颗粒或粉状物料仓、输料设备及管道的自动放料与闭料,是实现自动化生产线中的必备设备。

该设备体积小,结构紧凑,采用气压传动,电磁阀换向,磁性开关控制,操作简单,开闭动作迅速,工作性能稳定,安全可靠、寿命长。

该设备使用时需要配备0.6~0.8Mpa气压源.二、主要规格与技术参数主要规格与技术参数见表1三、主要结构与工作原理1、TZMQ××F系列气动翻板闸门主要由框架焊合、料口焊合、闸门组合、带阀气缸、连杆机构、门轴等部件组成(见图一),利用接入的气压源推动气缸伸缩带动连杆机构,从而使两个闸门板分别绕着门轴开、闭料口,利用电控系统实现气缸换向和控制闸板开闭位置。

2、气动系统(见图二),主要由QGBⅡ50×100—MPa型气缸,2636000,0201型二位五通电磁换向阀,换向阀上装有两件QLX—L8型排气消声节流阀,在接气压源的管道上加装398、223型气源处理三联件(本机未带)等组成。

电磁换向阀控制气缸伸、缩换向,气缸运行速度(即排气速度)可以通过流阀调节,气缸排气噪音通过消声器消除,气源管道上串联的气源处理三联件,可限制进入气缸的气源压力,过滤气源水份,且向气源中喷雾化油以润滑气缸。

图二、气动系统3、系统(见图二)主要由电磁换向阀、行程开关、接线板组成。

电磁换向阀(220V)得电状态下,闸门打开,打开到位,行程开关发出指示信号;当电磁换向阀在失电状态下,闸门关闭,关闭到位,行程开关发出指示信号,输入、输出均在接线板上接线。

四、运输与贮存1、为防止运输和保管中受外力引起闸门机架变形,闸门在运输和保管中宜立放,不宜平放。

2、存放三个月以上不用时,闸板、门轴、齿轮、摇臂套、连杆机构等均应涂润滑油,气缸应处在缩的状态,行驶开关应处在放松状态。

五、安装与调试1、本机安装前应检查各元件装配完整,无松动、进行空载调试,闸板绕轴旋转到位,气缸动作平稳,电磁换向阀换向灵敏,磁性开关限位可靠。

气动闸门技术说明

气动闸门技术说明

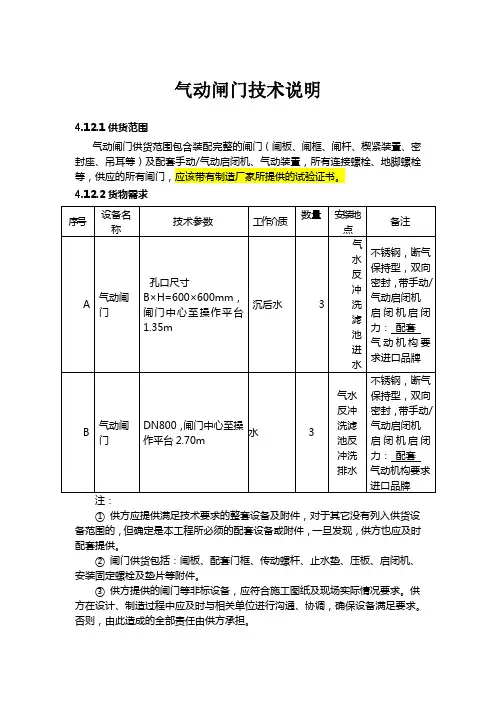

气动闸门技术说明4.12.1供货范围气动闸门供货范围包含装配完整的闸门(闸板、闸框、闸杆、楔紧装置、密封座、吊耳等)及配套手动/气动启闭机、气动装置,所有连接螺栓、地脚螺栓等,供应的所有闸门,应该带有制造厂家所提供的试验证书。

4.12.2货物需求①供方应提供满足技术要求的整套设备及附件,对于其它没有列入供货设备范围的,但确定是本工程所必须的配套设备或附件,一旦发现,供方也应及时配套提供。

②闸门供货包括:闸板、配套门框、传动螺杆、止水垫、压板、启闭机、安装固定螺栓及垫片等附件。

③供方提供的闸门等非标设备,应符合施工图纸及现场实际情况要求。

供方在设计、制造过程中应及时与相关单位进行沟通、协调,确保设备满足要求。

否则,由此造成的全部责任由供方承担。

4.12.3 技术要求1、闸门的设计、制造、检验和验收等都应符合《铝合金及不锈钢闸门》CJ/T257-2007的规定。

各零部件的技术要求如下:a.闸框:闸框采用不锈钢板在剪板机上下料,在折弯机上折边,在专用工作台上拼装焊接,结构应牢固合理,能承受活动载荷。

b.闸板:闸板采用平整的不锈钢板制作,在面板上设有水平与垂直方向的梯形筋板并根据受压的需要确定筋板的断面尺寸,以满足门板挠度小于板宽的1/1000要求,以及就门板抗拉、抗压、抗剪强度而言,安全系数为2。

c.密封条:密封条材质为丁腈橡胶NBR。

用不锈钢压条和螺栓把P型止水橡胶固定在闸板边上。

闸门四面止水,在最大设计水压时,密封泄漏量其泄漏量为零。

d.楔紧装置:楔紧装置由楔座、楔块组成,材质为不锈钢。

楔座焊接在门框二侧的适当位置上,楔块焊接在门板二侧相对应的位置上,当门板全闭时,门框上楔座面与门板上的楔块面完全接触。

e.传动螺母:每台不锈钢闸门的专用铜螺母均有足够的设计余量,以承受在最大运行水头下开启或关闭闸门时所产生的推力,按规定的最大设计水头设计其抗拉、抗压、抗剪强度的安全系数为2,材质采用铜合金。

f.螺杆:螺杆按闸板最大工作启闭力设计,具有足够的断面尺寸,螺杆其拉伸、压缩和剪切强度的安全系数为2,螺杆柔度小于200,直线误差小于1/1000。

气动(电动)调整门操作技巧说明(补充版)

气动(电动)调整门操作技巧说明(补充版)

气/电动门操作说明一、气动调整门(气动隔离门)操作方法:气动门调整门可以根据进气方式不同,失气后也会出现三种不同情况,大致分成:如上部进气的为失气全开,下部进气为失气全关,上下均有进气的为失气(短时)可自保持。

大部气动门均有强制手轮,可进行阀门手动操作,如遇紧急情况可根据下列情况进行操作。

(一般气动调整门前后均有手动门及旁路门,可进行调节操作)有压疏水气动门需会手动操作。

气动调整门:气动门从上方进气,失气时开启,可以手动关,操作方法:手轮上的锁紧装置正常情况下卡在凹槽内锁住,需要操作时拔出旋转即解锁,之后操作手轮即可。

气动门从上方进气,失气时开启,可以手动关,操作方法:无锁紧装置,直接操作即可。

气动门从下方进气,失气时关闭,可以手动开,操作方法:旋松阀门门杆套上螺丝,之后操作手轮。

气动门上下方均进气,失气时保位(如除氧器主、副调整门),可以手动开启、关闭。

操作方法:正常运行中销子卡在手轮凹槽中,起到锁紧作用,阀门门杆套上有限位装置,在OPENING位置阀门无法关,在CLOSING位置时阀门无法开,在中间NEUTRAL位置时可正常开关,需操作时拨开销子,操作手轮即可。

高压主汽门前疏水气动门,操作方法:阀门上有2个连杆,左侧短的为解锁装置,正下方的为啮合装置,正前方为操作手轮,需要操作时拔出解锁装置,同时旋转啮合装置,确认啮合后手动操作手轮即可。

二、电动门/电动调整门:1、ROTORK电动门操作(如:密封风机进口电动门、减温水电动门):现场照片:操作方法:1)手动就地操作:将旋转红色旋钮至停止位置,压下手动/自动手柄,使其处于手动位置。

然后手动开启/关闭阀门操作(正对电动头,一般顺时针为开;逆时针为关)。

注意:旋转手轮挂上离合器, 使阀门处于手动位置时,若松开手柄,手柄将自动弹回初始位置,不能进行手动操作,且手轮将保持啮合状态, 直到执行器被电动操作, 手轮将自动脱离,回到电机驱动状态。

2)电动操作:(1)、选择“就地/停止/远程”操作红色选择器可选择就地或远程两种操作,当选择器锁定在就地或远程位置时,停止功能仍然有效。

气动三通阀门使用说明书及维修手册

气动三通阀门使用说明书及维修手册

气动三通阀门使用说明书及维修手册气动三通阀门使用说明书及维修手册一、产品概述气动三通阀门是一种用于控制气体流动方向的设备,主要由阀体、阀盖、阀杆、阀芯等组成。

本产品广泛应用于工业自动化系统中,具有使用方便、自动化程度高等特点。

二、安全须知2.1 运输与搬运1) 在运输气动三通阀门时,需注意避免碰撞或挤压,以避免阀门零件损坏。

2) 搬运阀门时,应使用专用工具,并遵循正确的搬运方法和操作规程。

2.2 安装与调试1) 在安装之前,必须将气动三通阀门清洁干净,并检查阀体、阀盖、阀杆、阀芯等零部件是否有损坏。

2) 安装阀门时,应先根据系统布局确定合适的位置,并根据实际需要连接气源、管道等设备。

3) 安装完毕后,应进行阀门的调试工作,确保阀门无泄漏、顺畅运行。

2.3 使用与维护1) 在使用气动三通阀门时,应确保阀门能正常开启和关闭,并且阀门的控制信号与气源信号一致。

2) 定期对阀门进行维护保养,包括清洁阀体、阀芯,检查密封性能和润滑情况等。

3) 如发现阀门出现异常运行、泄漏等问题,应及时停止使用并进行维修。

三、维修手册3.1 拆解与装配1) 在拆解气动三通阀门之前,应切断气源,并排空内部气体。

2) 拆下阀杆与阀盖,并将阀芯取出进行清洗和检查。

3) 在装配之前,应检查阀门各部件的完好情况,确保无损坏或丢失。

3.2 零件更换1) 根据使用需要,如需更换阀杆、阀芯等零件,应选择符合规定规格的零件进行更换。

2) 零件更换时,应注意正确安装和调整,确保每个零件与阀门完全匹配并正常工作。

3.3 故障排除1) 当气动三通阀门出现异常运行,如无法开启或关闭、泄漏等问题时,应及时进行故障排除。

2) 故障排除应从阀门内部开始,检查阀体、阀盖、阀杆、阀芯等零部件是否损坏或灰尘积聚,需要时进行清洁或更换。

四、附件本文档涉及附件包括:1) 气动三通阀门技术参数表2) 安装示意图3) 零部件清单五、法律名词及注释1) 气动三通阀门:一种通过气动传动来控制气体流动方向的阀门型号或设备。

气动平行闸阀使用说明书

气动平行闸阀使用说明书

3
28
360
310
25
12
M22
278
3
30
425
370
30
12
M27
332
3
32
485
430
30
16
M27
390
4
36
550
490
34
16
M30
448
4
40
610
550
34
16
M30
505
4
44
660
600
34
20
M30
555
4
46
730
660
41
20
M36
610
4
48
840
770
41
20
M36
720
0.5
4.35 3.39 2.40 1.58
0.3
4.66 3.17 2.17 1.42 0.73 0.56 0.39
0.4
6.00 4.14 2.99 1.97 1.04 0.81 0.59
0.5
6.00 5.26 3.81 2.51 1.34 1.06 0.79
0.3
3.26 2.19 1.19 0.94 0.69 0.48
公称 公称
通径 DN
(mm)
压力 PN MPa
阀门 长度
L
高度 H
15
130
530
20
150
540
2540
240
600
50
250
655
65
270
820
80

气动闸门使用说明书及维修手册

气动闸门使用说明书及维修手册

气动闸门使用说明书及维修手册气动闸门使用说明书及维修手册1:引言1.1 目的1.2 参考资料1.3 术语定义2:产品概述2.1 产品特点2.2 技术规格2.3 附件列表3:安装3.1 安装前准备3.2 安装步骤3.2.1 安装位置选择3.2.2 闸门安装3.2.3 气动连接3.3 安装注意事项4:操作与控制4.1 操作方法4.1.1 手动操作4.1.2 远程操作4.2 控制系统介绍4.3 操作注意事项5:维护与保养5.1 维护周期5.2 维护方法5.2.1 清洁5.2.2 润滑5.2.3 检查5.3 维护记录6:故障排除6.1 常见故障及处理方法 6.1.1 闸门无法关闭6.1.2 闸门无法打开6.1.3 闸门卡住6.2 故障排查流程6.3 联系维修部门7:安全注意事项7.1 使用前预防措施7.2 操作中的安全事项7.3 紧急情况处理8:附件附件A: 气动闸门安装示意图附件B: 气动控制系统接线图附件C: 故障排查流程图附录:1:法律名词及注释1.1 产品质量法:指的是::: 1.2 安全生产法:指的是::::::本文档涉及附件见附件部分。

法律名词及注释:- 产品质量法: 《中华人民共和国产品质量法》是中华人民共和国全国人民代表大会常务委员会于1993年颁布的法律,规定了关于产品质量的基本法律,旨在保障消费者权益,维护社会经济秩序。

- 安全生产法: 《中华人民共和国安全生产法》是中华人民共和国全国人民代表大会常务委员会于2002年颁布的法律,主要规定了安全生产的法律责任、安全生产的监督管理等内容,旨在确保工人、员工和公众的生命财产安全。

气动(电动)调整门操作说明书(补充版)

气动(电动)调整门操作说明书(补充版)

气/电动门操作说明一、气动调整门(气动隔离门)操作方法:气动门调整门可以根据进气方式不同,失气后也会出现三种不同情况,大致分成:如上部进气的为失气全开,下部进气为失气全关,上下均有进气的为失气(短时)可自保持。

大部气动门均有强制手轮,可进行阀门手动操作,如遇紧急情况可根据下列情况进行操作。

(一般气动调整门前后均有手动门及旁路门,可进行调节操作)有压疏水气动门需会手动操作。

气动调整门:气动门从上方进气,失气时开启,可以手动关,操作方法:手轮上的锁紧装置正常情况下卡在凹槽内锁住,需要操作时拔出旋转即解锁,之后操作手轮即可。

气动门从上方进气,失气时开启,可以手动关,操作方法:无锁紧装置,直接操作即可。

气动门从下方进气,失气时关闭,可以手动开,操作方法:旋松阀门门杆套上螺丝,之后操作手轮。

气动门上下方均进气,失气时保位(如除氧器主、副调整门),可以手动开启、关闭。

操作方法:正常运行中销子卡在手轮凹槽中,起到锁紧作用,阀门门杆套上有限位装置,在OPENING位置阀门无法关,在CLOSING位置时阀门无法开,在中间NEUTRAL位置时可正常开关,需操作时拨开销子,操作手轮即可。

高压主汽门前疏水气动门,操作方法:阀门上有2个连杆,左侧短的为解锁装置,正下方的为啮合装置,正前方为操作手轮,需要操作时拔出解锁装置,同时旋转啮合装置,确认啮合后手动操作手轮即可。

二、电动门/电动调整门:1、ROTORK电动门操作(如:密封风机进口电动门、减温水电动门):现场照片:操作方法:1)手动就地操作:将旋转红色旋钮至停止位置,压下手动/自动手柄,使其处于手动位置。

然后手动开启/关闭阀门操作(正对电动头,一般顺时针为开;逆时针为关)。

注意:旋转手轮挂上离合器, 使阀门处于手动位置时,若松开手柄,手柄将自动弹回初始位置,不能进行手动操作,且手轮将保持啮合状态, 直到执行器被电动操作, 手轮将自动脱离,回到电机驱动状态。

2)电动操作:(1)、选择“就地/停止/远程”操作红色选择器可选择就地或远程两种操作,当选择器锁定在就地或远程位置时,停止功能仍然有效。

Parker Pneumatic N Series 气动阀门说明书

Parker Pneumatic N Series 气动阀门说明书

Material specificationsValve body Cast aluminumPoppet assembly Aluminum and stainless steel Pilot Valve Zinc, stainless steel, brass,copper, zinc plated steel SealsNitrileFeatures• Continuous duty rated option • Non-lube service• Hi-flow, short stroke poppet • Indicator lights available Specifications • 2-way NC• 3-way NO & NC • Selector functionPorts• 3/8" Body – 3/8", 1/2" NPT • 3/4" Body – 1/2", 3/4", 1" NPT• 1-1/4" Body – 1", 1-1/4", 1-1/2" NPT • BSPP “G” threads availableCertification / approval• Approved to be CE marked (Standard L-Pilot & P-Pilot)• NEMA 4 Option• Hazardous Duty Option IP 65 Rating / NEMA 4LubricationThe high speed poppet valves are pre-lubricated to permit use with non-lubricated air. However, air should be lubricated to assure maximum seal life.F442 lubricating oil is recommended. This oil is speciallyformulated to provide peak performance and maximum service life from air-operated equipment.InstallationCAUTION: DO NOT RESTRICT THE INLET TO POPPET VALVESRestriction of the inlet can starve the air supply to the pilot section of internally piloted poppet valves and result in slow shifting or failure of the valve to shift properly. Always connect the supply line directly to the inlet of the valve using the full pipe size of the valve inlet. Never use a quick coupling to connect a poppet valve to the air supply. On valves with a small inlet port, use of an upstream surge tank may be required at lower operating pressures to insure an adequate air supply and proper operation.Single Solenoid, Locking manual override, internal “P” pilot 140 PSI, standard service, junction box w/ light.Body In / cyl Exhaust 2-way, 2-position 3-way, 2-position 3-way, 2-positionSingle Remote Pilot, 1/4" NPT remote pilot port with internal pilot return.Body In / cyl Exhaust 2-way, 2-position 3-way, 2-position 3-way, 2-positionSingle Solenoid, Locking manual override, internal “P” pilot 125 PSI, standard service, P-pilot junction box w/ light.Body In / cyl Exhaust 2-way, 2-position 3-way, 2-position 3-way, 2-positionSingle Remote Pilot, 1/4" NPT remote pilot port with internal pilot return.Body In / cyl Exhaust 2-way, 2-position 3-way, 2-position 3-way, 2-positionParker PneumaticN Series Valves Model Number Index“N” Series 3/8", 3/4" & 1-1/4" Body Sizes - Solenoid ‘L’ PilotNote: BSPP is to the ISO 228 standard, and requires an R-BSPT male fitting.“N” Series 1-1/4" Body Sizes - Solenoid Hi-Flow ‘P’ PilotR-BSPT male fitting.Parker PneumaticReplacement PilotsDescriptionHazardous duty L-pilot NEMA 4 L-pilot Hazardous duty L-pilot - UL & CSA K0451025**N/AOverride typeLocking Non-Locking Locking Non-Locking Hazardous duty with override K0453025**K0452025**NEMA 4 with overrideK2553025**K255202549** Voltage code - 49 & 53N Series Valve Replacement PartsReplacement PilotsDescription Standard L-pilot Continuous duty L-pilot Override type Locking Non-locking Locking Non-locking Basic with overrideK0653035**K0652035**K0853025**K0852025**JIC with junction box & override K0656035**K0655035**K0856025**K0855025**JIC pilot with junction box &override & indicator lights (120VAC only)K0659035**K0658035**K0859025**K0858025**** Voltage code - (reference model index for availability)Replacement PilotsDescription Heavy duty P-Pilot Override type No override Non-locking Locking Basic with overrideK1351045**N/A N/AJIC with junction box & override N/A K1355045**K1356045**JIC Pilot with junction box & override & indicator lights (120VAC only)N/AK135804553K135904553** Voltage code - 49 & 53Voltage Code **Voltage Coil 60Hz 50Hz DC 19" Leads 72" Leads 4224——K593099—43—24—K593098—45——12K593094—49—— 24K593097—51——48—K59325453115——K593108—58—230—K593111—Coils for L-Pilot Operated ValvesCoils for P-Pilot Operated ValvesVoltage Code **Voltage Coil60Hz 50Hz DC 19" Leads 72" Leads 4012——K593007—41,4224—6K593003—45*——12K593010—49*——24 (Standard)K593014—79——24 (ArcSuppressed)K593271—51*——48—K59318553*120110—K593025—57*240240—K593035—60240220—K593035—61——120K593041—* Indicates voltages approved for solenoid operators designed for use inhazardous locations.NVoltage Code* *Internal Pilot -3/8" & 3/4" Basic BodyKey 3/8" Body3/4" Body Inch mm Inch mm A 1.5640 2.1354B 1.5038 1.9449C1.8146 1.3434D .5614.5614E 3/8-16UNC 7/16" deep 3/8-16UNC 9/16" deepF 1.7544 2.2557G 1.5038 1.5038H 5.921507.14181J3.1981 3.7595K 1.8847 2.4462N 1.4437 1.7845P 7.361968.58218Q2.31593.0984216891351051A 10AKey 3/8" Valve 3/4" Valve Description4*H14510H13676U-cup (3/8), o-ring (3/4)5K493002K493009Stem6K202001K202002Lower piston assy.7*H14509H13676U-cup (3/8), o-ring (3/4)8H17811H17813Washer (2)9H06326H06332Stop nut (2)10K103035K103053Bottom cap (N.C.)10A K092020K092034Bottom cap assy. (N.O.)11*K183049K183057Gasket 12K473014K473015Spring 13K563015K563017Adapter 14*K41RB72121K41RB72221O-ringKey3/8" Valve 3/4" Valve Description1—1/2" Tap K053075Body (N.C.)3/8" TapK0530223/4" Tap K0530761/2" Tap K0530231" Tap K0532201A—3/4" Tap K053077Body (N.O.)3/8" Tap K0530253/4" Tap K0530781/2" Tap K0530261" Tap K0532182K212001K212002Upper piston assy Top view indicates flow through 3-Way valve with coil de-energized.NOTE: For normal valve operation, override must be in “out” position.Service KitsInclude all parts normally required for in-service maintenance:3/8" Basic valve with standard service L -Pilots .................K352076 3/8" Basic valve with continuous duty L -Pilots .....................K3522763/4" Basic valve with standard service L -Pilots .................K3520773/4" Basic valve with continuous duty L -Pilots .....................K352277Exhaust PressureNormally Closed1351A 10A216891351410Key 3/8" Valve 3/4" Valve Description 4*K41RB72211H13676O-ring 5K493002K493009Stem6K202001K202002Lower piston assy.7*K41RB72210H13676O-ring 8H17811H17813Washer (2)9H06326H06332Stop nut (2)10K103035K103053Bottom cap (N.C.)10A K092020K092034Bottom cap assy. (N.O.)11K473014K473015Spring 12*K183049K183057Gasket 13K563016K563021Adapter 14*K41RB72121K41RB72221O-ringKey 3/8" Valve 3/4" Valve Description1—1/2" Tap K053067Body (N.C.)3/8" TapK0530193/4" Tap K0530691/2" Tap K0531571" Tap K0532211A—3/4" Tap K053065Body (N.O.)3/8" Tap K0530183/4" Tap K0530701/2" Tap K0530641" Tap K0532192K212001K212002Upper piston assy 3*H13648H13728SealNormally ClosedNormally OpenExternal Pilot -3/8" & 3/4" Basic BodyKey 3/8" Body 3/4" Body Inch mm Inch mm A 1.5640 2.1354B 1.5038 1.9449C1.8146 1.3434D .5614.5614E3/8-16UNC 7/16" deep 3/8-16UNC 9/16" deepF 1.7544 2.2557G 1.5038 1.5038H 6.421637.45189J 3.1981 3.7595K 1.8847 2.4462N1.4437 1.7845P 7.862008.89226Q2.31593.0984R4.341105.38137Top view indicates flow through 3-Way valve with coil de-energized.NOTE: For normal valve operation, override must be in “out” position.Service KitsInclude all parts normally required for in-service maintenance:3/8" Basic valve with standard service L -Pilots .................K3520763/8" Basic valve with continuous duty L -Pilots .....................K3522763/4" Basic valve with standard service L -Pilots .................K3520773/4" Basic valve with continuous duty L -Pilots .....................K352277Exhaust PressureTop view indicates flow through 3-Way valve with coil de-energized.NOTE: For normal valve operation, override must be in “out” position.Service KitsInclude all parts normally required for in-service maintenance:1-1/4" Basic valve with standard service P-Pilots ............K352078Exhaust Pressure5Key 1-1/4" Valve Description 4*H13728Seal 5K493016Stem6K313028Lower piston 7*H13728Seal 8H17817Washer 9H06338Stop nut10K092046Bottom cap (N.C.)10A K103061Bottom cap (N.O.)11*K183058Gasket 12K473016Spring 13K012003Adapter 14*K41RB72143O-ringKey1-1/4" Valve Description11" Tap K053111Body (N.C.)1-1/4" Tap K0531121-1/2" Tap K0531131A1" Tap K053114Body (N.O.)1-1/4" Tap K0531151-1/2" Tap K0531162K313029Upper piston assy 3*H13752O-ringInternal Pilot - 1-1/4" Basic BodyInternal Pilot - 1-1/4" Basic BodyKey 1-14" BodyInch mm A 3.0076B2.2557C 1.3434D 1.1930E 1/2-13 UNC 3/4 DeepF 3.1380G 1.5038H 9.30236J5.34136K 3.4487N2.3159P 11.14283Q4.56116Continuous Duty Pilot - 1-1/4" Basic BodyContinuous Duty Pilot - 1-1/4" Basic BodyKey 1-1/4" BodyInch mm A 3.0076B 2.2557C1.3434D 1.1930E 1/2-13 UNC 3/4 DeepF 3.1380G 1.5038H 9.02229J 5.34136K 3.4487N2.3159P 10.45265Q4.561165Key 1-1/4" Valve Description 4*H13728Seal 5K493016Stem6K313028Lower piston 7*H13728Seal 8H17817Washer 9H06338Stop nut10K092046Bottom cap (N.C.)10A K103061Bottom cap (N.O.)11*K183058Gasket 12K473016Spring 13K012003Adapter 14*K41RB72143O-ringKey1-1/4" Valve Description11" Tap K053111Body (N.C.)1-1/4" Tap K0531121-1/2" Tap K0531131A1" Tap K053114Body (N.O.)1-1/4" Tap K0531151-1/2" Tap K0531162K313029Upper piston assy Normally ClosedTop view indicates flow through 3-Way valve with coil de-energized.NOTE: For normal valve operation, override must be in “out” position.Service KitsInclude all parts normally required for in-service maintenance:1-1/4" Basic valve with continuous duty L -Pilot ...................K352080Exhaust PressureInternal Return - 3/8", 3/4", 1-1/4" Basic BodyKey3/8" Body 3/4" Body 1-1/4" Body Inch mm Inch mm Inch mmH 3.1981 3.7595 5.34136J 1.8848 2.4462 3.4487M 1.4437 1.7845 2.6667N 4.22107 5.311357.19183Q2.31593.09784.56116Key 3/8" Valve 3/4" Valve1-1/4" Valve Description 5K493002K493009K493016Stem6K202001K202002K313028Lower pistonassy.7*H13499H13676H13728Seal 8H17811H17813H17817Washer (2)9H06326H06332H06338Stop nut (2)10K092020K092034K092046Bottom cap(N.C.)10A K103035K103053K103061Bottom cap(N.O.)11*K183049K183057K183058Gasket 12K473014K473015K473016Spring 14*K41RB72121K41RB72221K41RB72143O-ring 21K123018K123021K123024CoverKey 3/8" Valve 3/4" Valve1-1/4" ValveDescription1—1/2" TapK0530751" Tap K053111Body (N.O.)3/8" Tap K0530223/4" Tap K0530761-1/4" Tap K0531121/2" Tap K0530231" Tap K0532201-1/2" Tap K0531131A—1/2" TapK0530771" Tap K053114Body (N.C.)3/8" Tap K0530253/4" Tap K0530781-1/4" Tap K0531151/2" Tap K0530261" Tap K0532181-1/2" Tap K0531162K212001K212002K313029Upper piston assy 3*H13648H13728H13752Seal 4*H14510H13676H13728Seal2152151A 7*10Service KitsInclude all parts normally required for in-service maintenance:3/8" Basic valve ........................K3520733/4" Basic valve .........................K3520741-1/4" Basic valve .....................K352075Normally ClosedTop view indicates flow through 3-Way valve.NOTE: For normal valve operation, override must be in “out” position.Exhaust PressureTop view indicates flow through 3-Way valve.NOTE: For normal valve operation, override must be in “out” position.Exhaust Pressure132151051A 7*Internal Return - 3/8", 3/4", 1-1/4" Basic BodyKey 3/8" Body 3/4" Body 1-1/4" Body Inch mm Inch mm Inch mm A 1.5640 2.1354 3.0076B 1.5038 1.9449 2.2557C 1.1329 1.1329 2.3860D .5614.5614 1.1930E 3/8–16UNC 7/16" deep 3/8– 16UNC 9/16" deep 1/2–13UNC 3/4" deep F 1.7544 2.2557 3.1379G 1.5640 2.1354 3.1379H 3.1981 3.7595 5.34136J 1.8848 2.4462 3.4487K 2.3159 3.0978 4.56116L 4.34110 5.381377.31186M5.311356.341617.88200N Left of centerOn center.53 13 1.0025Q1.4437 1.78452.3159Key 3/8" Valve 3/4" Valve1-1/4" Valve Description 5K493002K493009K493016Stem6K202001K202002K313028Lower pistonassy.7*H13499H13676H13728Seal 8H17811H17813H17817Washer (2)9H06326H06332H06338Stop nut (2)10K092020K092034K092046Bottom capassy. (N.C.)10A K103035K103053K103061Bottom cap(N.O.)11*K183049K183057K183058Gasket 12K473014K473015K473016Spring 13K563016K563021K563027Adapter 14*K41RB72121K41RB72221K41RB72143O-ring 21K323027K323027Not used CoverKey3/8" Valve 3/4" Valve 1-1/4" Valve Description11/4" Tap K0530111/2" Tap K0530671" Tap K053143Body (N.O.)—3/4" Tap K0530691-1/4" Tap K0531101/2" TapK0531571" Tap K0532211-1/2" Tap K0531461A 1/4" Tap K0530101/2" Tap K0530651" Tap K053159Body (N.C.)—3/4" Tap K0530701-1/4" Tap K0531441/2" Tap K0530641" Tap K053 2191-1/2" Tap K0531452K212001K212002K313029Upper piston assy 3*H13648H13728H13752Seal 4*H13529H13676H13728SealNormally ClosedService KitsInclude all parts normally required for in-service maintenance:3/8" Basic valve ........................K3520313/4" Basic valve ........................K3520561-1/4" Basic valve .....................K352083Catalog PDN1000-2USParker PneumaticParker Hannifin Corporation Pneumatic Division Richland, Michigan/pneumaticsD66Valve ProductsN Series Valve DimensionsInternal Return -3/8" & 3/4" Basic BodyKey 3/8" Body 3/4" Body 1-1/4" Body Inch mm Inch mm Inch mm A 1.5640 2.1354 3.0076B 1.5038 1.9449 2.2557C 1.1329 1.1329 2.3860D .5614.5614 1.1930E 3/8–16UNC 7/16" deep 3/8–16UNC 9/16" deep 1/2–13UNC 3/4" deep F 1.7544 2.2557 3.1379G 1.5640 2.1354 3.1379H 3.1981 3.7595 5.34136J 1.8848 2.4462 3.4487K .5013.5013.5013L .113.164.256M 1.4437 1.7845 2.6667N 4.22107 5.311357.19183P 4.78121 5.561417.53191Q2.31593.09784.56116Internal Return -3/8" & 3/4" Basic Body3/8" Body 3/4" Body 1-1/4" Body Key Inch mm Inch mm Inch mm A 1.5640 2.1354 3.0076B 1.5038 1.9449 2.2557C 1.1329 1.1329 2.3860D .5614.5614 1.1930E3/8–16UNC 7/16" deep 3/8–16UNC 9/16" deep 1/2–13UNC 3/4" deep F 1.7544 2.2557 3.1379G 1.5640 2.1354 3.1379H 3.1981 3.7595 5.34136J 1.8848 2.4462 3.4487K 2.3159 3.0978 4.56116L 4.34110 5.381377.31186M 5.31135 6.341617.88200N Left of centerOn center.53 13 1.0025Q1.44371.78452.3159Internal Return - 3/8" & 3/4" Basic BodyExternal Return - 3/8" & 3/4" Basic Body1/4 NPT 。

气动闸门

气动闸门

正确
3、磁性开关安装要求: a、磁性开关不能直接接到电源上,必须串联负载,其负载不能短路,以
免开关烧毁;
b、负载电压和最大负载电流都不能超过磁性开关的最大允许容量,否则 会大大缩短其使用寿命; c、磁性开关的固定位置应尽量在感应区的中间;
d、对直流电,应正确接线,接反的话开关可动作,但指示灯不亮。
漏气
密封圈变形 密封不严 阀体切换不足、电压、压力 线圈破损、脱落
蜂鸣音、 线圈吸附面卡进了污物 振动 吸引力不足 电压低、线圈短路
3、空气过滤器故障分析处理:
故障
滤芯筛眼堵塞 压力降增大
原因
应对措施
清洗或更换滤芯 将流量调整到正常范围或更换大 容量的过滤器 排出冷凝水 a)定期排出冷凝水 b)拆卸、清扫或修理 将流量调整到正常范围或更换大 容量过滤器
检查使用电压是否过低?电压是否 不对?将其调整到使用范围内
更换线圈,消除烧毁原因 更换或清洗阀体 调查润滑油,换上合格的油品; 调查阀体中混入的油的老化物,设 置油雾分离器 更换弹簧,去除冷凝水 调高到最低使用压力以上 更换为有效截面积大的电磁阀 去除冷凝水、设置干燥机
故障 环境温度过高 线圈烧 毁 过载电流
故障
原因
应对措施
溢流阀密封圈筛眼堵塞 松动手柄无法 减压(不溢流) 使用了非溢流式
不能调整压力 调节弹簧折损
清扫、检查过滤器
换为溢流式或安装解除二次侧压力 的切换阀 更换调节弹簧
5、油雾器故障分析处理: 故障 原因 使用了不适当的油 有污物等杂志堵塞油路 油面没有加压 不滴油 油老化,导致流动性差 油量调整螺丝不良 流量不能达到油雾器的最小 滴油流量 拆卸、清扫油路 拆卸、清扫同向外壳的空气导入部位 拆卸、清扫后注入新油 拆卸、清扫油量调整螺丝 根据需要流量选择油雾器并更换 应对措施 分解、清扫后使用正常的油品

气动门手动操作

气动门手动操作


我厂常用的几种类型的气动门
一、按定位器不同
1、西门子 2、CCI 3、FISHER 二、按用途 1、全开全关型 2、调节型 三、基本工作原理
基本工作原理
输入信号 (4 to 20 mA) 数字信号 (HART 协议)
l终端盒
印刷线路板 (PWB) 小循环反馈 驱动 信号 表 I/P 转换器 气动放大器 表 I/P 输出压力 表 输出 B 压力传感器
手动操作方法 手动操作连杆摇下来使手动 操作连杆的销钉孔和阀杆的 销钉孔对齐,插上销钉,打 开压缩空气的旁路阀打开, 手动操作手轮就可以打开阀 门了
高压旁路减温水调节阀
操作连杆的销钉孔 和阀杆的销钉孔要 对齐
手动操作时要把压 缩空气旁路阀打开
高压旁路阀、再热旁路阀、低压旁路阀和
一、阀门定位器 气动执行机构的输出与输入电流信号成比例关系,由定
位器实现。 二、三断式自锁保护 在工作气源中断、电源中断、信号中断时,执行机构输 出臂转角仍保持在原来的位置上。自锁时通往上、下汽 缸的气路被切断,使活塞不能动作,起到保护的作用。 三、阀位传送器 将气动执行机构输出轴的转角(0到90度)线性地转换 为0-10mA(或4-20mA)的直流电流信号,用来指示阀 位并实现系统的位置反馈。因此,阀位移传送器应具有 一定的线性度和线性范围,才能使执行机构输出轴紧跟 调节器的输出信号运转。
输出 A气源行程传感器 来自供反馈End Build
4~20 mA from DCS
220 Power Supply 信号比较器 电磁阀通电常开 220 V AC,
164A 保位阀
输出 定位器 DVC2000
气源 67CFR 减压阀
气源
三断保护:气源一路通过电磁阀进入保位阀,另一路供给定位器,阀门正常工作。失 气源时,保位阀锁定,阀门保位。失信号时,信号比较器工作,切断电磁阀电源,电 磁阀关闭,保位阀琐定,阀门保位。失电源时,电磁阀关闭,保位阀琐定,阀门保位。

气动双阀板耐磨闸阀使用说明书常温1

气动双阀板耐磨闸阀使用说明书常温1

气动双阀板耐磨闸阀使用说明书1 主要性能WZ644-10Q(A型)动双阀板耐磨闸阀采用硬质合金或增韧结构陶瓷两种磨擦副结构,耐磨性强,密封性好,启动负荷小,阀腔无卡塞现象,使用寿命长。

2 工作原理当气源从上气口通入时,气缸杆带动阀板向下运动,阀门关闭。

当气源从下进气口通入时,气缸杆带动阀板向上运动,阀门开启。

阀板与密封环之间加载弹簧,弹簧力始终使阀板压向密封环,又容许阀板在垂直上运动方向移动,这有助于补偿阀门零件的热胀冷缩,并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。

在启闭过程中,阀板能产生自转,使得密封面之间产生研磨、抛光作用。

而且由于阀体对通道偏心,在开启排卸物料时,会产生涡流,形成的物料旋涡会自选清扫阀门内腔。

所有的这些特点,使得这种阀门具有超长的使用寿命,为您的系统安全运行提供了可靠的保证。

3 适用范围应用于热电厂的干灰输送系统,也可用于冶金、医药、化工等各类有磨损的粉尘、颗粒等介质的管道上作启闭之用。

4 技术参数公称压力:1.0Mpa 强度试验:1.5Mpa 介质温度:≤200℃密封试验:1.1Mpa5 型号编制方法说明WZ 6 4 4 □—□Q阀体材料代号:“Q”表示球墨铸铁阀门公称压力:其数值是以“MPa”为单位的公称压力的10倍密封面材料代号:“C”表示金属“Tc”表示陶瓷结构形式代号:“4”表示平行式双闸阀连接形式代号:“4”表示法兰连接传动形式代号:“6”表示气动阀门类型号:“WZ”表示往复滑动闸阀6 安装、使用Ⅰ安装前首先检查阀门气动执行机构及其它外观有无破损,凹陷等到缺陷存在.Ⅱ检查连接法兰,、结构长度尺寸、公称压力和公称通径是符合要求。

Ⅲ安装时,不能随意调整出厂前已经紧固的螺柱和螺母。

另外注意两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许有较大的偏斜,拧紧螺栓时应做到用力均匀对称。

Ⅳ安装后,从气动执行机构上、下进气口通入气源,确认阀板启闭是否正常。

气动闸门使用说明书及维修手册

气动闸门使用说明书及维修手册

气动闸门使用说明书及维修手册1. 引言1.1 介绍气动闸门是一种常见的工业设备,用于控制流体介质的流动。

它通过气源控制系统的操作来实现开关,具有结构简单、安装方便、灵活可靠等特点。

1.2 目的本文档旨在向用户介绍气动闸门的使用方法和维修指南,帮助用户正确操作和维护气动闸门,以确保其正常运行和延长使用寿命。

2. 产品概述2.1 主要构成气动闸门包括阀体、活塞、密封圈、控制阀、气源控制系统等组成。

2.2 工作原理气动闸门通过控制气源系统的操作,将活塞推动阀体的开关,实现介质的通断控制。

3. 使用说明3.1 安装要求在安装气动闸门前,请确保以下条件满足:- 安装位置符合要求,避免与其他设备发生碰撞。

- 底座固定可靠,以保证阀门的稳定性。

- 管路连接正确,管螺纹密封可靠,避免泄漏。

3.2 操作方法气动闸门的操作包括开启和关闭两个步骤。

- 开启:通过控制系统的操作,将气源送入控制阀,使之工作,推动活塞打开阀体,介质开始通流。

- 关闭:通过控制系统的操作,将气源停止,活塞返回原位,阀体关闭,介质停止流动。

3.3 注意事项- 在操作气动闸门之前,请确保气源系统正常工作,压力符合要求。

- 定期检查阀体、密封圈等零部件,如发现磨损、老化等情况,请及时更换。

- 避免过大的冲击力和振动,以免对气动闸门造成损坏。

- 在长时间不使用时,应关闭气源,以避免气动元件因长时间工作而磨损过快。

4. 维修手册4.1 常见故障及处理方法- 闸门无法打开或关闭:检查气源系统是否正常,是否有气体泄漏,排除故障后重新操作。

- 活塞卡死:检查活塞和阀体是否有异物,清理后试运行。

- 密封圈老化或磨损:更换新的密封圈。

4.2 维护保养- 定期清洗和润滑闸门的零部件,以确保其灵活可靠的运行。

- 检查气源系统的压力和连接是否正常,及时维修或更换损坏的元件。

- 保持闸门干燥和清洁的环境,避免污染和腐蚀。

4.3 使用寿命和更换周期- 气动闸门的使用寿命可根据具体工作条件而定,一般为数年。

阀门操作、维护和使用手册说明(阀门投标专用)

阀门操作、维护和使用手册说明(阀门投标专用)

阀门储存、操作、维护和使用说明概述阀门是用来关闭和开启管道中介质。

切断阀没有节流的功能。

该类阀门顺时针旋转手轮,直到完全将通道切断,阀门关闭。

逆时针旋转手轮,直到碰到阻挡,阀门打开。

对于电动装置阀门,在断电等紧急情况下,可以使用备用手轮打开和关闭阀门。

注意!截止阀在不超过10%开启状态连续节流会对阀瓣和阀座引起剧烈振动、噪音、磨损和损坏。

止回阀作为控制管道介质单向流动的元件,当介质顺流时由管线自身压力的作用开启阀门,当介质倒流时依靠阀瓣自身重量、弹簧力和介质回流的压力作用在阀瓣背部,使阀瓣与阀座形成密封,达到止回截流的目的。

警告!禁止用夹泵的方式对阀门进行泵验。

1.阀门的储存1.1发运准备阀门的包装应能防止阀门在运输过程和储存时不发生任何损坏。

并应注意以下几点:①闸阀:包装时,闸板应处于关闭状态。

②截止阀:包装时,阀瓣应处于关闭状态。

②止回阀:包装时,升降式止回阀、蝶形止回阀和对夹立式止回阀应将阀瓣有利于关闭状态摆放;旋启式止回阀和斜瓣式止回阀的阀瓣用丁字形木条顶住,丁字形木条一端撑紧在出口端孔内,以使阀瓣在运输过程中不会碰撞。

对于外接附件如阻尼缸、气缸等,应将附件可靠小心地完全固定。

1.11阀门法兰密封面/焊接坡口/螺纹端应涂合适的防护油脂(不锈钢材质除外),阀门两端应可靠地固接木质、木纤维或塑料端以防护连接端面和阀门内部。

对于闸阀和截止阀:齿轮箱或电动装置阀门包装时须小心地安全固定,以确保齿轮箱或电动装置不会损坏并不至于穿破木箱/板条箱。

1.12包装型式应在订单中明确规定,以便安全地运输至目的地和确保安装前的保存。

1.2吊运要求1.21包装完好的阀门板条箱:用叉车进行装卸。

木箱:在木箱的重心位置处设置装吊点进行装卸。

1.22已开箱的阀门①这些阀门的吊运要采取合适的手段和措施如应用货盘进行装卸,注意应避免加工面受到损坏。

②对大尺寸阀门,在吊运阀门时可用皮带或链条绕过阀体的颈部吊起,并应保持平衡以防止意外坠落或在吊运过程中松动。

气闸说明书

气闸说明书

一、用途与性能特点TZMQ系列气闸门主要用于粮食、饲料、食品、化工、肥料等行业中颗粒或粉状物料仓、输料设备及管道的自动放料与闭料,是实现自动化生产线中的必备设备。

该设备体积小,结构紧凑,采用气压传动,电磁阀换向,行程开关控制,操作简单,开闭动作迅速,工作性能稳定,安全可靠、寿命长。

该设备使用时需要配备0.6~0.8Mpa气压源。

二、主要规格与技术参数主要规格与技术参数见表1图一、结构图三、主要结构及工作原理TZMQ系列气动闸门主要由机架、闸板、带阀气缸、滚轮、限位开关、接线座等部件组成(见图一)。

TZMQ系列气动闸门利用接入的气压源推动气缸伸缩而带动闸板开、闭料口,利用电控系统实现气缸换向和控制闸板开闭位置。

四、运输与贮存1、为防止运输和贮存中受外力引起闸门机架变形,闸门在运输和贮存中宜立放,不宜平放。

2、存放三个月以上不用时,闸板、滚轮应涂润滑油,气缸应处在缩进的状态,行驶开关应处在放松状态。

五、安装与调试1、本机安装前应检查各元件装配完整,无松动、进行空载调试,闸板运行到位无卡碰,气缸动作平稳,电磁换向阀换向灵敏,行程开关限位可靠。

2、气动闸门应水平放置。

3、当外接设备接口尺寸与闸门接口尺寸不相同而难装配时,可修改外接设备接口,或加变形接头使之实现装配。

4、气动系统的安装(1)选用额定工作压力0.7~0.8MPa的空气压缩机为气压缩源,来保证气缸的工作压力为0.63MPa。

(2)为供给气缸合格的气压源,延长气缸使用寿命,在气源管路上应串联气源处理三联件(1个气源处理三联件可处理1—4台闸门的气缸用气)。

六、维护与保养气动闸门维护与保养的重点是气路和电路系统。

1、气路系统中处理气源的滤水杯在过滤水装满容积的2/3时应及时排放,储油杯在润滑用至容器的1/6时应及时补加润滑油。

气缸无力时应检查气源系统有无漏气,气压是否正常,气缸是否摩损漏气,并予以维修或更换。

2、电控系统中,电磁换向阀应动作灵敏,行程开关控制准确到位,发出信号可靠。

ABB气动调节门调试操作说明书

ABB气动调节门调试操作说明书

ABBSEA BROWN BOVERABB气动调节门安装及操作说明书TZID-C智能定位器气路连接使用与定位器气源端口处标识的标准接口连接气源连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线(一般只接指令+11、-12;调试步骤1.接通气源,检查减压阀后压力是否符合执行器的铭牌参数要求。

2.接通4~20mA输入信号。

(定位器的工作电源取自输入信号)3.检查位置反馈杆的安装角度:(1)按住MODE键;(2)并同时点击或键,直到操作模式代码1.3显示出来;(3)松开MODE键;(4)使用或键操作,使执行器分别运行到两个终端位置,记录两终端角度直行程应用范围在-28°——+28°之内角行程应用范围在-57°——+57°之内全行程角度应不小于25°4.切换至配置功能级(1)同时按住和键(2)点击ENTER键(3)等待3秒钟,计数器从3计数到0;(4)松开和程序自动进入P1.-配置栏5. 使用和键选择定位器安装形式为直行程或角行程角行程安装形式:定位器没有反馈杆,其反馈轴与执行器角位移输出轴同轴心,一般角位移为90°,如用于蝶阀、球阀的双气缸执行器;直行程安装形式:定位器必须通过反馈杆驱动定位器的转动轴,一般定位器的角位移小于60°,用于驱动直行程阀门气动执行器。

(LINE)注意:进行自动调整之前,必须确认安装形式,因为自动调整过程中定位器对执行器行程终端的定义方法不同,且线性化校正数据库不同,可能导致较大的非线性误差6.启动自动调整程序:(1)按住MODE键;(2)点击键一次或多次,直到显示出“P1.1”;(3)松开MODE键;(4)按住ENTER键3秒直到计数器倒数到0;(5)松开MODE键,自动调整程序开始运行(显示器显示正在进行的程序语句号);(6)自动调整程序顺利结束后,显示器显示“COMPLETE”;在自动调整过程中如果遇到故障,程序将被迫终止并显示出故障代码,根据故障代码即可检查出故障原因。

气动闸门使用说明书及维修手册

气动闸门使用说明书及维修手册

TZMQ气动闸门使用说明书及维护手册无锡市中良设备工程有限公司目录一、气动闸门简图二、气动闸门的基本结构三、结构性能四、气动闸门的使用与保养五、故障的检查与维修六、气缸的安装与使用七、气缸的维护与保养闸门简图二、气动闸门的基本结构气动闸门主要有框体、闸板、托轮、气缸、行程开关等组成。

三、结构性能闸门的框体是闸门的主体,要有足够的刚度和强度,以保证与进料管和出料管的联接和承受自重和物料重,因此由14—18#槽钢和6—10mm的钢板相对而成,同时要保证闸板在其内不受刮、碰影响的开关和翻转,供物料通过。

闸板是关闭和开通物料流量的主要部件,因此要求有足够的刚度、强度和耐磨性,因此选用8--12mm厚的钢板制成。

闸门托轮是为了减少在开关闸板时的摩擦力,达到易开关的目的,因此托轮安装时保证轮面都在同一水平面上,使每个托轮都均衡受力,托轮选用耐摸磨的尼龙材料车制。

气缸是闸板开关的动力源,其闸板的开关收气缸的伸缩来完成。

四、气动闸门的使用与保养气动闸门在使用前,首先检查其内部有无异物,卡刮闸板,气源压力应达到额定气压,管路应严密无泄漏,压缩空气应干净,应有过滤器和油雾器,活塞杆应灵活自如。

连接点螺栓、螺母不得有松动,气缸不得有泄露,检查行程开关控制的位置是否合适,如不正确应调整行程开关的位置。

五、故障的检查与维修见下表:六、气缸的安装和使用要求1、气缸在安装前应首先检查气缸在运输时是否损坏,连接部件是否松动,调整好后再行安装。

2、安装时气缸活塞杆不得承受偏心载荷或横向载荷,应使载荷方向与活塞杆轴线一致。

3、无论采用何种安装型式,都必须保证缸体不变形,气缸的安装底座要有足够的刚度,不允许负载和活塞杆的连接用电焊焊接。

4、气缸水平安置时,特别是长行程气缸,用水平仪进行三点位置(活塞杆全部伸出、中间及全部退回)检验。

5、速度调整,首先将速度控制阀(单向节流阀)的开度放在调整范围的中间位置,随后逐渐调节减压阀的输出压力,当气缸接近预定速度时,即可确定工作压力,最终速度不至撞击气缸盖为宜。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
5、速度调整, 首先将速度控制阀( 单向节流阀) 的开度放在调整范围的中间位置, 随后逐渐调节减压阀的输出压力, 当气缸接近预定速度时, 即可确定工作压力, 最终速度不至撞击气缸盖为宜。
6、气缸安装后在无负载的情况下运行2-3次, 检查气缸是否正常。
7、气缸采用耳座安装连接时, 气缸保持在同一平面内摆动, 不允许有扭转力矩。
2、 安装时气缸活塞杆不得承受偏心载荷或横向载荷, 应使载荷方向与活塞杆轴线一致。
3、无论采用何种安装型式, 都必须保证缸体不变形, 气缸的安装底座要有足够的刚度, 不允许负载和活塞杆的连接用电焊焊接。
4、气缸水平安置时, 特别是长行程气缸, 用水平仪进行三点位置( 活塞杆全部伸出、 中间及全部退回) 检验。
七、气缸的维护与保养
1、 气缸使用时要保证气源压力达到额定值, 气压应稳定。
2、 保证压缩空气的清洁。
3ห้องสมุดไป่ตู้ 定期向油雾器内加润滑油。
4、 定期向回转耳座、 回转轴处加润滑油。
5、 活塞杆不应淋雨或受腐蚀性气体熏染。
6、 活塞杆不应受其它外力的作用。
7、 活塞杆不应划伤或碰变形。
8、长期使用后, 气缸动作不灵敏时, 检查活塞环、 O型环是否损坏或缸体内径是否划伤或磨损。
1)清理异物。
2)调节行程开关位置。
3)拧紧螺母。
维护
1)开关时,是否有不正常声响,如果有应检查维修。
2)定期检查连接螺栓有无松动或脱落,如果有应拧紧。
3)定期清理杂物。
4)传动部件应定期加润滑油。
5)定期向油雾器加润滑油。
六、 气缸的安装和使用要求
1、 气缸在安装前应首先检查气缸在运输时是否损坏, 连接部件是否松动, 调整好后再行安装。
闸门托轮是为了减少在开关闸板时的摩擦力, 达到易开关的目的, 因此托轮安装时保证轮面都在同一水平面上, 使每个托轮都均衡受力, 托轮选用耐摸磨的尼龙材料车制。
气缸是闸板开关的动力源, 其闸板的开关收气缸的伸缩来完成。
四、 气动闸门的使用与保养
气动闸门在使用前, 首先检查其内部有无异物, 卡刮闸板, 气源压力应达到额定气压, 管路应严密无泄漏, 压缩空气应干净, 应有过滤器和油雾器, 活塞杆应灵活自如。连接点螺栓、 螺母不得有松动, 气缸不得有泄露, 检查行程开关控制的位置是否合适, 如不正确应调整行程开关的位置。
五、 故障的检查与维修
见下表:
故障类型
原因分析
处理方法
闸板打不开
1)有异物卡住。
2)空气压力不足。
3)气缸泄露。
4)”O”型圈损坏
1)检查清理异物。
2)提高压缩空气压力使达到额定量。
3)维修气缸达到密封。
4)更换”O”型圈
闸板关不严
1)有异物卡在闸板处。
2)行程开关位置错位。
3)连接处螺母或小轴松动。
TZMQ气动闸门
使









无锡市中良设备工程有限公司
一、气动闸门简图
二、气动闸门的基本结构
三、结构性能
四、气动闸门的使用与保养
五、故障的检查与维修
六、气缸的安装与使用
七、气缸的维护与保养
闸门简图
二、气动闸门的基本结构
气动闸门主要有框体、 闸板、 托轮、 气缸、 行程开关等组成。
三、 结构性能
闸门的框体是闸门的主体, 要有足够的刚度和强度, 以保证与进料管和出料管的联接和承受自重和物料重, 因此由14—18#槽钢和6—10mm的钢板相对而成, 同时要保证闸板在其内不受刮、 碰影响的开关和翻转, 供物料经过。
闸板是关闭和开通物料流量的主要部件, 因此要求有足够的刚度、 强度和耐磨性, 因此选用8--12mm厚的钢板制成。
相关文档
最新文档
