机械制图第一章制图基本知识及绘图方法
机械制图(第六版) 机械制图-第一章
图1－4 标题栏格式 a 图1－4 标题栏格式 b
二、比例（ GB/T 14690－1993 ）
比例——图样中图形与其实物相应要素的线
性尺寸之比。
原值 比例 放大 比例 缩小 比例
2:1 (2.5:1) 5:1 (4:1)
用不同比例画出的图形
1:1
n n
1×10 :1 n (2.5×10 :1)
2×10 :1 n (4×10 :1)
体字字头向右倾斜，与水平基准线约成75°。
汉字
汉字的结构分析示例
四、图线（ GB/T 17450－1998、GB/T 4457.4－2002 ）
1．图线的线型及应用
图1－6 图线的应用
2．图线画法
（1）细虚线、细点画线、细双点画线与其他图线相 交时尽量交于画或长画处。
图1－7 圆中心线的画法
图1－14 两块三角板配合使用
三角板配合画线
3．圆规和分规 圆规用来画圆和圆弧。
圆规画圆
分规——用来截取线段和等分直线或圆周，以 及量取尺寸的工具。
图1－16 分规的使用
4．铅笔 B表示软性铅笔，B前面的数字越大，表示铅 芯越软（黑）。 H表示硬性铅笔，H前面的数字越大，表示铅 芯越硬（淡）。
1．字体工整、笔画清楚、间隔均匀、排列整齐。字 体的号数即字体的高度 h 分为 8 种：20、14、10、7、5、 3.5、2.5、1.8 mm。 2．汉字应写成长仿宋体，并采用国家正式公布的简
化字。
3．长仿宋体汉字的书写要领： 横平竖直、注意起落、结构匀称、填满方格。
4．数字和字母可写成直体和斜体（常用斜体），斜
（2）细虚线直接在粗实线延长线上相接时，细虚线
应留出空隙；细虚线与粗实线垂直相接时则不留空隙；细
《机械制图》-第1章制图基本知识和技能2
5.两三角板配合画线段的平行线、垂直线
⑴画已知线段的平行线
⑵画已知线段的垂直线
1.2.2
分规和圆规
1．分规 分规用来量取线段、等分线段和截取尺寸等。分规两腿端部有钢针，当合拢 两腿时两针尖应汇交于一点，如图1-10所示。
延长杆
R
图1-10 分规及其使用方法
图1-11 圆规的使用方法
2．圆规 圆规用于画圆弧和圆，它的固定腿上装有钢针，钢针的两端形状不同，带有台 阶的一端用于画圆和圆弧，使用时将针尖全部扎入图板，台阶接触纸面，具有 肘关节的腿用来插铅笔或直线笔的插腿，画圆时要弯曲肘关节并调整针尖方向， 使它们分别垂直于纸面。画大图时要加延长杆，如图1-11所示。
图1-13 曲线板的使用
2．曲线板 曲线板是画非圆曲线的工具。用曲线板画曲线的方法如图1-13所示。先 定出曲线上足够数量的点，在曲线板上选取相吻合的曲线段，至少要通 过三至四个点，为使整段曲线光滑连接，两段之间应有重复，如图1-13 所示。
1.3 几何作图
一、等分线段
等分线段就是将一已知线段分成需要的份数。 若该线段能被等分数整除可直接用三角板将其等分。如果不能整除 则可采用作辅助线的方法等分。 例: 试用辅助线法将AB线段9等分。
2．圆和圆弧的画法
先用相互垂直的两段细点画线确定圆心。若画小圆可先在中心线上定出距离圆心 约等于半径的四个点，然后依次画四段圆弧线，每段都转到自己顺手的方位画出，如 图所示。画较大圆时，可再加画一对或几对相互垂直的直线，可以多取些点，分段画 出，最后擦去不用的线，如图所示。
3．椭圆的画法 画椭圆时，先画垂直相交的两条点画线，作为长、短轴，目测定出椭圆长、 短轴上的四个端点，再画出其外切矩形或外切平行四边形，并在对角线上按相同 比例取四个点（E1:EO=3:7），最后用四段圆弧徒手连成椭圆，如图1-24所示。
机械制图与计算机绘图—第一章制图的基本知识
数字要采用标准字体，且书写工整，不得潦草。在同 一张图上，数字及箭头的大小应保持一致。
28
机械制图与计算机绘图
1.1 有关制图的国家标准基本规定
3. 各类尺寸标注
线性尺寸标注； 直径和半径标注； 角度尺寸标注； 球面直径和半径的标注； 小尺寸的标注； 弦长及弧长的标注； 对称机件尺寸标注； 尺寸标注举例。
29
机械制图与计算机绘图
1.1 有关制图的国家标准基本规定
线性尺寸标注
标注线性尺寸时， 尺寸线必须与所注的线 段平行。串列尺寸箭头 对齐；并列尺寸，小尺 寸在内，大尺寸在外， 尺寸线间隔不小于7mm, 且间隔基本保持一致。
30
机械制图与计算机绘图
1.1 有关制图的国家标准基本规定
直径和半径的标注
13
机械制图与计算机绘图
1.1 有关制图的国家标准基本规定
1.1.4 图线
1. 图线型式及应用 2. 图线的尺寸 3. 图线应用示例 4. 画线时注意事项 5. 画线注意事项示例
14
机械制图与计算机绘图
1.1 有关制图的国家标准基本规定 1. 图线型式及应用
15
机械制图与计算机绘图
1.1 有关制图的国家标准基本规定
字体指的是图中文字、字母、数字的书写形式。 国家标准 GB／T 14691—1993《技术制图 字体》规 定了对字体的要求。一般规定如下：
（1）书写字体必须做到：字体工整、笔画清楚、间 隔均匀，排列整齐。
（2）字体的号数即字体的高度（用 h表示）必须规 范，其公称尺寸系列为：1.8 mm，2.5 mm， 3.5 mm， 5 mm，7 mm，10 mm，14 mm，20 mm。
1.1 有关制图的国家标准基本规定 1.1.1 图纸幅面和格式

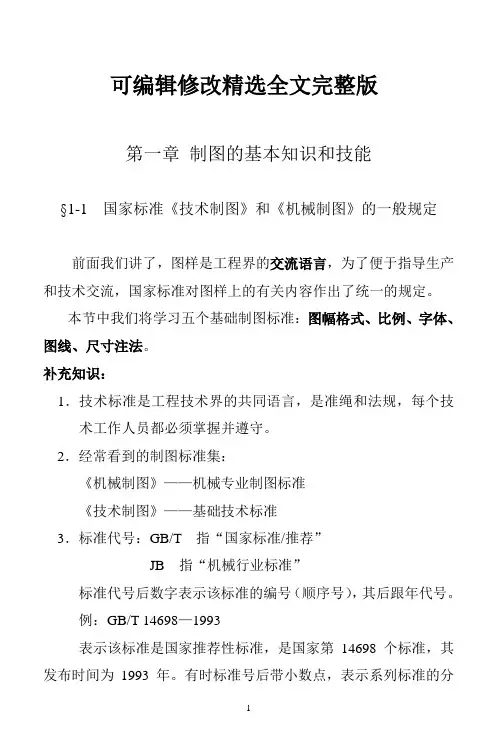

机械制图-1-制图基本知识精选全文
可编辑修改精选全文完整版第一章制图的基本知识和技能§1-1 国家标准《技术制图》和《机械制图》的一般规定前面我们讲了，图样是工程界的交流语言，为了便于指导生产和技术交流，国家标准对图样上的有关内容作出了统一的规定。
本节中我们将学习五个基础制图标准：图幅格式、比例、字体、图线、尺寸注法。
补充知识：1．技术标准是工程技术界的共同语言，是准绳和法规，每个技术工作人员都必须掌握并遵守。
2．经常看到的制图标准集：《机械制图》——机械专业制图标准《技术制图》——基础技术标准3．标准代号：GB/T 指“国家标准/推荐”JB 指“机械行业标准”标准代号后数字表示该标准的编号（顺序号），其后跟年代号。
例：GB/T 14698—1993表示该标准是国家推荐性标准，是国家第14698个标准，其发布时间为1993年。
有时标准号后带小数点，表示系列标准的分号。
一． 图纸幅面和格式（GB/T 14689—1993） 1．图幅加长图幅：按基本图幅的短边成整数倍增加。
2．图框格式从是否装订来看可分为以下两种格式：留装订边：装订边宽为a ，其余留边宽度为c 。
不留装订边：各边均为e 。
注：不论哪种格式，均应用粗实线画出图框线和标题栏边框。
（P8）3．标题栏的方位及格式{1） 图纸格式和标题栏的方位X 型——又称横式，标题栏长边∥图纸长边——A0~A3 Y 型——又称竖式，标题栏长边⊥图纸长边——A4标题栏的位置：图纸的右下角。
为了利用预先印制的图纸，允许将X 型图纸的短边置于水平或将Y 型图纸的长边置于水平使用，但此时应在图纸上标明看图方向（方向符号）。
——看图方向与标题栏的方向一致为了使图样复制和缩微摄影时定位方便，应在各边长的中点处分别画出对中符号。
2） 标题栏的格式GB10609.1-89规定标题栏应包含四个区：更改区、签字区、名称代号区、其他区。
标题栏的格式可以由各单位自定。
标题栏的长度一般为180或140。
机械制图——第一章 制图的基本知识与技能
手柄平 面图
定位尺寸指平面图形中确定各部分之间相对位置的尺寸，一
般说来，平面图形中每个部分要标出两个方向的定位尺寸,如 图中的8、15、85都属于定位尺寸
第四节 平面图形的分析和绘图步骤
• 一、平面图形的尺寸分析
手柄平 面图
垂直方向各有一个尺寸基准。如图中的水平方向基准为R15 的竖直直径，垂直方向基准为对称中心线
第一节 制图国家标准
• 五、尺寸标注 尺寸标注的基本规则：
机件的真实大小应以图样上所注尺寸数值为依据，与图形的大 小及绘制的准确度无关 图样中的尺寸以mm为单位时，不需要注明计量单位的代号或 名称；否则，必须注明相应的计量单位的代号或名称 图样中所标注的尺寸为该图样所示机件的最后完工尺寸，相同 尺寸一般只标注一次，并应反映在该结构最清晰的图形上
1:2×10n
第一节 制图国家标准
• 三、字体
字体一般要求为：
总体要求为“字体工整，笔画清楚，间隔均匀，排列整齐” 汉字应书写成长仿宋体 字体高度（h）的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20 字母和数字分A型和B型 斜体字字头向右倾斜，与水平基准线成75° 用作指数、分数、极限偏差等的数字与字母，一般应采用小一号的字体
• 四、圆弧连接
用圆弧连接两已知直线段 连接圆弧与已知圆弧外切 圆弧连接 用圆弧连接已知直线段和 圆弧 连接圆弧与已知圆弧内切 连接圆弧与两已知圆弧皆外切 用圆弧连接两已知圆弧 连接圆弧与两已知圆弧皆内切 连接圆弧与两已知圆弧分别外切和内切
第三节 几何作图
• 四、圆弧连接
用连接圆弧连接 两已知直线
尺寸基准是指标注尺寸的起点，平面图形一般至少在水平和
第四节 平面图形的分析和绘图步骤
机械制图第1章
x
当成组要素（如均布孔） 当成组要素（如均布孔）的定位 和分布情况在图中已明确时， 和分布情况在图中已明确时，可 不标注其角度，并可省略“均布” 不标注其角度，并可省略“均布” 两字，如图c所示 所示。 两字，如图 所示。
28
间隔相等的链式尺寸， 间隔相等的链式尺寸，可只注出 一个间距，其余用“间距数量× 一个间距，其余用“间距数量× 间距=距离”形式注写。 间距=距离”形式注写。
19
2、标注尺寸的基本要素
一个完整的尺寸包括： 一个完整的尺寸包括：
尺寸界线、尺寸线、尺寸数字 尺寸界线、尺寸线、
20
1）尺寸界线
A、用细实线绘制； 细实线绘制； 绘制 B、由图形的轮廓线、轴线或对称 由图形的轮廓线、 中心线处引出， 中心线处引出，也可以直接利用这 些线作为尺寸界线； 些线作为尺寸界线； C、尺寸界线一般应与尺寸线垂直； 尺寸界线一般应与尺寸线垂直 垂直； D、在光滑过渡处标注尺寸时， 在光滑过渡处标注尺寸时， 必须用细实线将轮廓延长， 必须用细实线将轮廓延长，从它 们的交点处引出尺寸界线； 们的交点处引出尺寸界线；
15
③ 虚线与虚线或点 划线与点划线相交 时 ， 应在线段处相 交 ， 不应在空隙处 相交。 相交 。 画圆的对称 中心线时， 中心线时 ， 圆心应 为点划线的线段交 点 ， 而不是点划线 的点（短划）。
16
④圆弧虚线与直虚线相切时， 圆弧虚线与直虚线相切时， 圆弧虚线应画至切点处， 圆弧虚线应画至切点处，留 空隙后再画直虚线。 空隙后再画直虚线。
24
3 、 尺 寸 的 基 本 注 法
标注整圆或大于半圆的圆弧直径尺寸时， 标注整圆或大于半圆的圆弧直径尺寸时， 以圆周为尺寸界线，尺寸线通过圆心， 以圆周为尺寸界线，尺寸线通过圆心， 并在尺寸数字前加注直径符号“ 并在尺寸数字前加注直径符号“ φ ”。 。 圆弧直径尺寸线应画至超过圆心，只在 圆弧直径尺寸线应画至超过圆心， 尺寸线一端画箭头指向圆弧。 标注小于或等于半圆的圆弧半径尺寸时， 标注小于或等于半圆的圆弧半径尺寸时， 尺寸线应从圆心出发引向圆弧， 尺寸线应从圆心出发引向圆弧，只画一 个箭头， 个箭头，并在尺寸数字前加注半径符号 “R”。 。 当圆弧的半径过大或在图纸范围内无法 标出圆心位置时，可按图a的折线形式 标出圆心位置时，可按图 的折线形式 标注。当不需标出圆心位置时， 标注。当不需标出圆心位置时，则尺寸 线只靠近箭头的一段，如图b。 线只靠近箭头的一段，如图 。
《机械制图》教案——第一章 机械制图的基础知识
第一章机械制图的基本知识§1国家标准《技术制图》和《机械制图》的有关规定本节教学目标：了解并遵守《技术制图》、《机械制图》国家标准对图幅、比例、图线、字体、视图、图样画法、尺寸注法等方面的基本规定。
重点：图纸幅面及格式、比例、字体及图线的基本规定，尺寸标注规则。
难点：图线的画法，尺寸标注规则。
引入：图样是工程技术界的国际技术语言，是生产过程中重要的技术文件。
机械图样是按照国家标准进行绘制的，是设计、制造、技术交流和存档的技术文件，我们学好标准并严格地执行，不但是绘制正确、清晰的机械图样的需要，还是我们今后工作的需要。
今天我们就来了解和学习机械制图国家标准中的一些基本规定。
1.1图纸幅面和图纸格式（GB/T14619-1993）•图纸幅面国家标准规定图纸幅面分为A0 、A1 、A2 、A3 、A4五种，详细尺寸见书中表1-1。
GB——“国标”两字的汉语拼音缩写；T ——推荐性国家标准；14689——标准颁布的顺序号；2008——颁布或修订标准的年号，用四位数字表示。
所谓图纸幅面，就是图纸的大小。
(1) 大小表示：用Ｂ×Ｌ表示，即宽×长(2) 种类：有基本幅面和加长幅面（表1-1、1-2、1-3）①基本幅面②加长幅面加长原则：由基本幅面的短边成整数倍的增加，而基本幅面的长边尺寸保持不变。
•图框格式图框用粗实线画出，有两种格式：1．留有装订边；2．不留装订边图框与边框的尺寸见书中所示。
无论图样是否装订，均需画出图框。
(1) 定义图样上限定绘图区域的线框。
(2) 种类不留装订边和留装订边两中（图纸展示）。
(3) 绘制用粗实线绘制。
周边尺寸的确定：①图框线要按不同图纸幅面的周边尺寸画出，需要装订的图样按 a、c 尺寸画出图框，不需要装订的图样按 e 尺寸画出图框。
②a为装订边的尺寸，不管图纸横装还是竖装，它永远在图纸的左边，尺寸为 25mm，e 边尺寸与幅面的大小有关。
（图1-2、1-3）•标题栏GB/T10609.1-1989规定了标题栏的格式，见书中图1-3，标题栏位于图样的右下角，看图的方向与看标题栏的方向一致，允许为了充分利用已印刷好的图纸时二者不一致。
中职《机械制图》第一章必背知识点
第一章制图基本知识与技能第一节机械制图国家标准的基本规定一、图纸幅面和格式1、基本幅面：A0、A1、A2、A3、A4。
要采用国家标准规定的幅面尺寸B×L B：表示图纸的短边L：表示图纸的长边加长幅面：必要时允许采用加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
2、图框格式和尺寸图框：在图纸上必须用粗实线画出图框。
图框有两种格式：留装订边和不留装订边。
同一产品中所以图样均应采用同一种格式。
图框尺寸：不留装订边的图纸，其四周边框的宽度相同（均为e）留装订边的图纸，其装订边宽度一律为25mm，其他三边一致。
3、标题栏和明细栏标题栏一般应位于图纸的右下角。
标题栏中的文字方向为看图方向。
二、比例1、比例的定义：图样中图形与其实物相应要素的线性尺寸之比。
2、比例的种类：原值比例：即1:1；放大比例：如2:1等；缩小比例：如1:2等。
3、选择比例的原则：绘图时尽可能采用原值比例；图样中所注的尺寸数值都是所表达对象的真实大小，与图形比例无关。
三、字体1、基本要求：（1）书写字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
（2）字体高度（h）的公称尺寸系列为：1.8mm,2.5mm,3.5mm,5mm,7mm,10mm,14mm,20mm八种，字体的高度代表字体的号数。
（3）汉字应写成长仿宋体字，并采用规定的简化字，汉字的高度h不应小于3.5mm。
（4）字母和数字分A型和B 型；常采用B型字体。
（5）字母和数字可以写成斜体和直体；斜体向右倾斜，与水平线成75°。
（6）用作指数、分数、极限偏差、注脚等的数字及字母，一般应采用小一号的字体。
（7）同一图样上，只允许选用一种形式的字体。
四、图线1、基本线型（9种）粗实线、细实线、粗虚线、细虚线、粗点画线、细点画线、波浪线、双折线、细双点画线。
2、常用线型的使用粗实线：可见轮廓线细实线：尺寸线、尺寸界线、剖面线、过渡线、指引线细虚线：不可见轮廓线细点画线：轴线、对称中心线波浪线，双折线：断裂处边界线3、图线的宽度图线分粗、细两种。
第1章机械制图基础知识精选全文完整版
A4 210×297
•注：B是英文Breadth的第1个字母，表示图纸宽度；L是英文Length的第 1个字母，表示图纸长度。
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用
基本幅面的关系如图112中粗实线所示。
•2024/10/30
•图1-12 图纸各种幅面的相互关系
•图1-7 圆规的使用方法
•2024/10/30
1.1 绘图工具的使用
❖ 1.1.2 常用绘图仪器的种类及使用方法
➢2．分规
分规主要用于等分线段和量取尺寸等。使用前应检查分规的两 个钢针脚，尽量使两个钢针尖并拢时对齐（图1-8）。 量取尺寸时，先张开至大于被量尺寸距离，再逐步压缩至被量 尺寸大小，注意钢针不要扎进尺的刻度内，避免损坏尺上的刻度 ，具体手法如图1-9所示。
•图1-15 标题栏的格式
•2024/10/30
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 3．标题栏、明细栏的格式及分区
一般在学校的制图作业中可采用如图1-16所示的学生用标题栏和明 细栏格式。 学生用标题栏中“A”栏格式可根据零件图和装配图的不同，按如图 1-17所示的格式填写。
1.2 制图的国家标准简介
❖ 1.2.1 图纸幅面和格式 ➢ 1．图纸幅面及选用 （3）优先选用的幅面
绘图时，一般应优先选用表1-1中的5种基本幅面（第一选择 ）。
•表1-1 基本幅面的代号及尺寸（第一选择）
基本幅面代号
A0
A1
A2
尺寸B×L
841×1 189 594×841 420×594
单位：mm
•2024/10/30
机械制图 第一章制图基本知识与技能
机械制图第一章制图基本知识与技能一、制图的基本概念制图指利用图形和文字等符号组合方法，通过平面的视图表达物体的形状、大小、位置、尺寸、结构及其它相关信息和所需的技术要求的一种表达方式。
制图是机械设计的重要环节之一，是设计师与技术工人进行交流的重要工具，是企业生产制造的重要依据。
二、制图的分类根据制图的用途和内容划分，制图分为以下几类：1. 工程制图工程制图是根据产品设计、工艺要求和生产需要绘制的各种制图。
如：•工程安装图：表示机械设备在生产场地的布局。
•机械装配图：表示机械部件的装配关系、尺寸及工艺要求等。
•工艺流程图：表示产品制造的生产工艺流程及流程参数要求等。
2. 普通机械制图普通机械制图是用于表示机械产品的图样和工作要求。
如：•零件图：表示机械零件的形状、尺寸、公差、表面质量等信息。
•总图：表示机械产品的全貌、组成、尺寸等信息。
•图样：表示工件的技术要求、规定或禁止的内容及相关标记等。
3. 专业制图专业制图是指表示某一专业对象的图样。
如：•电气图：表示电气设备、线路、连接方式和元件的极性等信息。
•管道图：表示各种管道尺寸、走向、连接方式、材料等信息。
•建筑图：表示建筑的地形、平面布局、结构体系、尺寸等信息。
三、制图的基本技能制图有其特殊的表达语言和符号体系，因此要掌握制图需要进行长时间的学习与实践。
1. 制图基本技能•掌握基本几何图形和比例关系。
•了解制图基本规范和标准。
•掌握绘图工具和制图软件应用技能。
2. 零件图绘制技能•掌握零件图和配合表的标记和标注方法。
•掌握公差的标注和计算方法。
•掌握零件图的放大倍数选择方法和标注方式。
3. 总图及组装图绘制技能•掌握总图和组装图的制作和标注方法。
•掌握标注工艺要求和尺寸公差方法。
•掌握组装图的数量计算和装配技巧。
四、制图技能培养制图技能培养需要进行长期的学习和实践，可通过以下方式进行：1. 制图培训通过参加机械制图的培训课程，系统学习制图相关知识和技能。
机械制图01第一章-基本知识可编辑全文
标注示例:
1:5
1:5
斜度符号：
例1：参照所示图形，用1:1的比例在指定位置处画出图形，并标注尺寸。
锥度：是指正圆锥体的底圆直径与其高度之比。
锥度=D/H=1:H/D=1:n
锥度符号：
标注示例:
1:3
1:3
例2： 参照所示图形，用1:1在指定位置处画出图形，并标注尺寸。
三、 圆弧连接
用已知半径的圆弧 光滑地连接两已知线段 （直线或圆弧），其作 图方法称为圆弧连接。
宽度比例关系为2l。
3. 图线应用示例
细双点画线 粗实线
细虚线 双折线
波浪线 细点画线
细实线
4. 画线时注意的事项
(1) 点画线和双点画线的首末两端应为“画” 而不应为“点”。
画线相交
（2）绘制圆的对称中心线时，圆心应为“画” 的交点。首末两端超出图形外2—5mm。
（3）在较小的图形上绘制细点画线和细双点 画线有困难时，可用细实线代替。
尺寸组成：
尺寸数字
尺寸线终端
尺寸界线 尺寸线
（1）尺寸界线（细实线） （2）尺寸线（细实线） （3）尺寸线终端 （4）尺寸数字
尺寸界线：
尺寸界线用细实线绘制，可用轮廓线、轴线或对称中心 线作尺寸界线，也可用上述图线的延长线。
轮廓线作尺寸界线
轮廓线作 尺寸界线
中心线延长线作尺寸界线
尺寸线
尺寸线终端
（1）尺寸线不能用其它图线代替，也不能
d
与其它图线重合或画在其延长线上。
（2）标注线性尺寸时，尺寸线必须与所标
注的线段平行。
（3）尺寸标注应小尺寸在里，大尺寸在外，
尽量避免尺寸线与尺寸界线交叉。
d h
第一章机械制图知识-pdf
第一章机械制图知识一、零件的表示方法在生产实际中，有些简单的零件，往往只需要一个或两个视图并注上尺寸，就可以表达清楚了，而有些形状比较复杂的零件，用三个视图也往往难以清楚地表达它的内外结构。
因此要想把零件的形状表达得正确、完整，而图形又清晰、简练，以便于他人看图，只有根据零件的结构特点及复杂程度，采用不同的表达方法。
为此，国家标准《机械制图》在图样画法中规定了视图、剖视、剖面、局部放大图、简化画法等表达方式，供绘图时选用。
本章介绍的表达方法，就是其中的一部分。
(一)辅助视图1．局部视图将零件的某一部分向基本投影面投影所得的视图称局部视图。
绘图时，在局部视图上方标出视图的名称“x 向”，在相应的视图附近用箭头指明投影方向，并注上同样的字母。
如果局部视图的结构不完整,外形轮廓线又不封闭时，应用波浪线断开。
局部视图主要为了避免已知视图部分的重复表达，将需要表达的零件部分绘制出来，突出重点，简单明了。
如图1—1—1所示。
2．斜视图当零件上具有倾斜结构时，一般视图均不能反映出倾斜结构的真实形状。
为了使视图能反映出倾斜结构的真实形状，可设置与倾斜结构相平行的辅助投影面，用正投影法将倾斜结构投影到该辅助投影面上，将该视图旋转到与主视图同一平面上，反映出倾斜结构的实际视图。
零件向不平行于任何基本投影面的平面投影所得的视图称斜视图。
画斜视图时，必须在相应的视图附近，用箭头指明投影方向，并注上字母“x”，在斜视图上方标出“x 向”；斜视图一般按投影关系配置，必要时也可配置在其他适当的位置。
允许将图形旋转，在图形上方标注“x 向旋转”。
斜视图一般只表达零件倾斜结构的图形，其视图的断裂边界用波浪线表示(如图1—1—2)。
(二)剖视图1．剖视图的概念零件内部的结构(如孔、空腔和槽等)，在视图中是用虚线表示的(图1—1—3)，当零件的内部结构比较复杂时，视图中就会出现较多的虚线，给看图带来困难。
为使原来在视图中不可见的部分转化为可见的，从而使虚线变为实线，以提高图形的清晰程度，也便于标注尺寸和技术要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2020/1/30
第一章 制图基本知识及绘图方法
14
毕节学院 采矿工程系
§1-1 制图国家标准简介
尺寸界限
尺寸数字
a
尺 寸 四 要 素
2020/1/30
第一章 制图基本知识及绘图方法
工程制图
尺寸线 尺寸起 止符号
15
毕节学院 采矿工程系
§1-1 制图国家标准简介
五、尺寸注法
部分常见尺寸的标注方法
5
毕节学院 采矿工程系
第一章 制图基本知识及绘图方法
§1-1 制图国家标准简介
工程制图
2020/1/30
第一章 制图基本知识及绘图方法
6
生产单位标题栏格式、内容、尺寸
毕节学院 采矿工程系
§1-1 制图国家标准简介
工程制图
二、图线及其画法
工程图样采用各种不同形式和粗细的图线，在图纸上的图线，应 清晰整齐、均匀一致、粗细分明，交接正确。
第一章 制图基本知识及绘图方法
7
毕节学院 采矿工程系
§1-1 制图国家标准简介
工程制图
图线名 称 粗实线 细实线 波浪线 双折线 虚线
细点划 线 粗点划 线
双点划 线
2020/1/30
图线型 式
4
1
15 3
15 5
图线
图线宽 度
主要用 途
b 约b/3
可见轮 廓线。 尺寸线 ，尺寸界 线，剖 面线， 引出线 。
13
毕节学院 采矿工程系
§1-1 制图国家标准简介
工程制图
五、尺寸注法
基本要求 1）正确合理 —— 标注方式符合国家制图标准规定。 2）完整划一 —— 尺寸必须齐全，不在同一图纸上但相同部位的 尺寸必须一致。 3）清晰整齐 —— 注写部位要恰当、明显、排列有序。
尺寸组成 尺寸线、尺寸界限、尺寸起止符号和尺寸数字。
纸边界线
a
a
c
工程制图
B c
横装
标题栏
竖装
2020/1/30
第一章 制图基本知识及绘图方法
4
毕节学院 采矿工程系
§1-1 制图国家标准简介
工程制图
标题栏
每张图样右下角必须有标题栏，其格式及项目一般由各设计单位自定。
学生作业标题栏
比例
（图名） 图号
制图
日期
毕节学院
ቤተ መጻሕፍቲ ባይዱ审核
日期
2020/1/30
第一章 制图基本知识及绘图方法
a
a
a
a
2020/1/30
第一章 制图基本知识及绘图方法
原值比例
放大比例
11
缩小比例
毕节学院 采矿工程系
§1-1 制图国家标准简介
原值比例
1: 5
常
用
缩小比例 1: 5×10n
绘
1×10n
图
比
例
5: 1
放大比例 5×10n:1 1×10n:1
1:1 1: 2
1: 2×10n
2: 1 2×10n:1
2020/1/30
第一章 制图基本知识及绘图方法
工程制图
1:
12
毕节学院 采矿工程系
§1-1 制图国家标准简介
工程制图
四、文字
汉字应采用国家正式公布的简化字，工程上采用长仿宋体， 字高不应小于3.5mm，字体的高宽2 比为 :1 。
字母、数字一般均用斜体字（向右倾斜约75°）。
2020/1/30
第一章 制图基本知识及绘图方法
工程制图
2020/1/30
第一章 制图基本知识及绘图方法
16
毕节学院 采矿工程系
§1-1 制图国家标准简介
工程制图
尽可能避免在内 线性尺寸数字的方向 无法避免时标
30° 标注尺寸
注图
30°
16
16
1 0
16
16
尺寸数字不可被任何图线所通 过，否则必须将该图线断开。
2020/1/30
第一章 制图基本知识及绘图方法
图线的画法
同一图样中同类图线的宽度应基本一致。虚线、点划线、双点划线的线段 长度和间隙应各自大致相等。
绘制圆的对称中心线时，圆心应为线段的交点。点划线中的“点”不是小 圆点，而是小短划，其首末两端应是线段而不应是点。
虚线与各图线相交时，应以线段相交；虚线作为粗实线的延长线时，实虚
变换处要空开。
2020/1/30
《技术制图规范》 《房屋建筑制图统一标准》 《道路工程制图标准》 《机械制图标准》 《水利水电制图标准》
2020/1/30
第一章 制图基本知识及绘图方法
2
毕节学院 采矿工程系
§1-1 制图国家标准简介
工程制图
一、图纸幅面和图框格式
图纸——包括已绘图样和未绘图样的、带有标题栏的绘图用纸。 图纸幅面——简称图幅，即图纸的规格大小。 图框——图纸上限制绘图区域的线框，图框线用粗实线绘制。
工程制图
虚线
（不可见轮廓线）
粗实线 （可见轮廓线）
细实线 （剖面线）
细实线 （尺寸界线、尺寸线）
2020/1/30
第一章 制图基本知识及绘图方法 波浪线
9
（断裂线）
毕节学院 采矿工程系
§1-1 制图国家标准简介
图线相交时的画法
正确
接头要整齐
工程制图
错误
各种图线相交时，均应交 于划线处，不应交于间隔 处或交于“点”
图纸幅 面尺寸
幅面 代号 B×L
a c e
A0
841×118 9
A1
594×84 1
10 20
A2
420×59 4
25
A3
A4
297×420 210×297
5 10
2020/1/30
第一章 制图基本知识及绘图方法
3
毕节学院 采矿工程系
§1-1 制图国家标准简介
图框格式 1）需装订时的图框格式
L 图框线
毕节学院 采矿工程系
第一章 制图基本知识及绘图方法
§1-1 制图国家标准简介 §1-2 尺规绘图 §1-3 徒手绘图 §1-4 计算机绘图
工程制图
2020/1/30
第一章 制图基本知识及绘图方法
1
毕节学院 采矿工程系
§1-1 制图国家标准简介
工程制图
工程图样是工程界的通用语言，为使其达到基本统一，便 于生产和管理，进行技术交流，国家制定和颁布了相关规定，即 制图标准，用GB或GB/T表示。目前国内执行的主要有：
约b/3 约b/3
断裂处 的边界线 ，视图 和剖视 的分界 线。 断裂处 的边界线 。
约b/3 不可见轮廓线。
约b/3 轴线，对称中心线。
b
有特殊 要求的表 面的表 示线。
约b/3 假想投影轮廓线，中断线。
第一章 制图基本知识及绘图方法
8
毕节学院 采矿工程系
§1-1 制图国家标准简介
点划线 （轴线及对称中心线）
虚线为实线的延长线时， 交线处虚线应留间隙
2020/1/30
第一章 制图基本知识及绘图方法
10
毕节学院 采矿工程系
§1-1 制图国家标准简介
工程制图
☻ 三、比例 比例 = 图上线段长度 实际线段长度
无论采用何种比例，标 注尺寸均为实际尺寸
原值比例 —— 等于1，即1：1，表示图形与实物一样大 放大比例 —— 大于1，如2：1，表示图形比实物大 缩小比例 —— 小于1，如1：2，表示图形比实物小
