无人值守机房环境监控PPT课件
合集下载
10无人值守动力环境监控解决方案 交流PPT
2.中国长江三峡集团公司 系统规模：全数字方案，大华实施北京总控中心平台，宜昌、成
都、上海3个分控中心地区级平台，以及80个站点； 功能特点：监控视图、维护视图、账号漫游、手机视频、视频智
能分析、动力及环境监控、虚拟摄像头，集群服务； 项目状态：实施完毕，目前系统稳定运行。
成功案例
智能变电站辅助系统
动力表房
总体需求
实时监控
仪表数据实时监控 表房仪表、设备运行
状态实时视频 表房内部和周边环境
情况
平台管理
报警处理
实现表房实时图像及 动环数据在监控中心 集中展现及调阅
人员闯入告警 动力故障告警 表具设备异常告警 设备断电告警
语音对讲
客户端与前端实现语 音对讲及语音广播功 能。
动力表房
3.云南电网公司 系统规模：省级平台，10个地区级平台，以及昭通、曲靖、文山、
红河、玉溪、普洱、景洪、楚雄、大理、临沧10个站点； 项目状态：实施完成，目前已运行。
4.天津电力公司 系统规模：大华实施市调平台、1个区调平台，以及与其他厂家
的平台互联； 项目状态：11年底已开始实施
成功案例
华润燃气（景德镇分公司）表房安防系统
现场值守和维护人员 少 以人工巡逻检查为主、 工作量大 管理手段滞后、应急 指挥有大量时延
动力表房
管理预期效果
• 第一时间发现并处理表房的表具等设备异常、设备掉电、图像丢失、 动力故障
• 及时查处客户的违章、违规行为
• 最大限度地保障表房运行安全
• 缩减公司的电力或其它能源供销差
目录
目录大纲 1 大华公司简介 2 动力表房现状及问题 3 系统总体需求 4 大华解决方案介绍 5 成功案例
数、被监控点的数量可扩展； ➢ 支持以有线、无线传输方式将客户前端的本地录像功
都、上海3个分控中心地区级平台，以及80个站点； 功能特点：监控视图、维护视图、账号漫游、手机视频、视频智
能分析、动力及环境监控、虚拟摄像头，集群服务； 项目状态：实施完毕，目前系统稳定运行。
成功案例
智能变电站辅助系统
动力表房
总体需求
实时监控
仪表数据实时监控 表房仪表、设备运行
状态实时视频 表房内部和周边环境
情况
平台管理
报警处理
实现表房实时图像及 动环数据在监控中心 集中展现及调阅
人员闯入告警 动力故障告警 表具设备异常告警 设备断电告警
语音对讲
客户端与前端实现语 音对讲及语音广播功 能。
动力表房
3.云南电网公司 系统规模：省级平台，10个地区级平台，以及昭通、曲靖、文山、
红河、玉溪、普洱、景洪、楚雄、大理、临沧10个站点； 项目状态：实施完成，目前已运行。
4.天津电力公司 系统规模：大华实施市调平台、1个区调平台，以及与其他厂家
的平台互联； 项目状态：11年底已开始实施
成功案例
华润燃气（景德镇分公司）表房安防系统
现场值守和维护人员 少 以人工巡逻检查为主、 工作量大 管理手段滞后、应急 指挥有大量时延
动力表房
管理预期效果
• 第一时间发现并处理表房的表具等设备异常、设备掉电、图像丢失、 动力故障
• 及时查处客户的违章、违规行为
• 最大限度地保障表房运行安全
• 缩减公司的电力或其它能源供销差
目录
目录大纲 1 大华公司简介 2 动力表房现状及问题 3 系统总体需求 4 大华解决方案介绍 5 成功案例
数、被监控点的数量可扩展； ➢ 支持以有线、无线传输方式将客户前端的本地录像功
机房监控系统ppt课件
视频
门禁读卡器
温湿度
核心产品-KingWeb信息集成平台软件
• 平台概述
• 解决方案 • 平台原理
怎么去做?
能做什么?
• 平台功能
• 案例介绍
做的结果?
解决方案
- 单机房总线式
解决方案
- 单机房网络式
解决方案
-联网机房
核心产品-KingWeb信息集成平台软件
• 平台概述
• 解决方案 • 平台原理
部分用户
华鑫证券 华泰证券 德邦证券 萧山电力 上海证监局
上海电力联网 杭州电力联网 衢州电力联网
金华电力联网
南京军区某部
上海120呼叫中心
上海世博会中国馆 南京监察局 农工商集团 远程集团 通用汽车 大众集团 巨人集团 日立集团 海立集团 中智科技 金山软件
怎么去做? 能做什么?
• 平台功能
• 案例介绍
做的结果?
设备联动
事件产生
历史数据
平台原理
策略的逻辑换算部分
界面组件的策略关联
设备/子系统
属性中的信息关联
WEB
数据源
信息采集
信息加工处理
信息显示
信息管理
A/V等其它信息
数据保存、事件记录、报警输出
远程维护
设备树型结构
页面显示、控制、管
理
核心产品-KingWeb信息集成平台软件
金榜智能为您提供最专业、 最全面的解决方案
公司介绍
经营范围
kingweb机房设备及环境监控系统
Kingweb IBMS智能建筑集成管理系统
Kingweb安全防范系统 照明智能控制系统
服务平台
总部：上海 浙江：杭州
机房动环监控系统解决方案PPT
能耗管理
利用实际负载对电池组分别进行恒流放电容量测试，结合单节电池的电压、内阻、温度采集，达到落后电池的精准定位识别，同时在充放电结束后可自动生成详细报表，对蓄电池健康状态做出分析，对落后的单体电池发出维修或更换通知。
蓄电池远程核容
PAGE 11
基础设施监控回报：实现数据中心无人值守，提升管理水平，规范数据中心管理流程，实现用户在开展业务、生产、轮休等全天候管理。能效管理回报：实时掌握基础设施的能耗实况，有效解决影响能源消耗源头问题，帮助用户制定能源消耗使用计划，提供科学能源消耗优化数据。资产管理回报：快速分配IT设备上架位置，防止IT未经授权的移动上下架造成损失，确保IT安全授权接入，减少黑客、非受控设备接入网络，提高资产盘点准确率，节约资产盘点人力成本。容量管理回报：准确掌握各专业资源策略化管理使用情况，减少容量碎片，提高容量利用率，减少业务等待。安全管理回报：预防减少安全事故发生，为数据中心用户提供适配的安全智慧保障能力，为数据中心建设高速发展保驾护航。
方案应用场景
SOLUTION APPLICATION SCENARIO
物物相连 榕联天下
PAGE 19
方案应用场景
PAGE 15
物物相连 榕联天下
基础物联感知设备
BASIC IOT SENSING EQUIPMENT
TH100
温湿度变送器
AIRC800
空调控制器
LK1000
区域漏水检测器
LK2000N
定位漏水检测器
PAGE 16
物物相连 榕联天下
基础物联感知设备
BASIC IOT SENSING EQUIPMENT
平台基础功能
BASIC FUNCTION
PAGE 05
利用实际负载对电池组分别进行恒流放电容量测试，结合单节电池的电压、内阻、温度采集，达到落后电池的精准定位识别，同时在充放电结束后可自动生成详细报表，对蓄电池健康状态做出分析，对落后的单体电池发出维修或更换通知。
蓄电池远程核容
PAGE 11
基础设施监控回报：实现数据中心无人值守，提升管理水平，规范数据中心管理流程，实现用户在开展业务、生产、轮休等全天候管理。能效管理回报：实时掌握基础设施的能耗实况，有效解决影响能源消耗源头问题，帮助用户制定能源消耗使用计划，提供科学能源消耗优化数据。资产管理回报：快速分配IT设备上架位置，防止IT未经授权的移动上下架造成损失，确保IT安全授权接入，减少黑客、非受控设备接入网络，提高资产盘点准确率，节约资产盘点人力成本。容量管理回报：准确掌握各专业资源策略化管理使用情况，减少容量碎片，提高容量利用率，减少业务等待。安全管理回报：预防减少安全事故发生，为数据中心用户提供适配的安全智慧保障能力，为数据中心建设高速发展保驾护航。
方案应用场景
SOLUTION APPLICATION SCENARIO
物物相连 榕联天下
PAGE 19
方案应用场景
PAGE 15
物物相连 榕联天下
基础物联感知设备
BASIC IOT SENSING EQUIPMENT
TH100
温湿度变送器
AIRC800
空调控制器
LK1000
区域漏水检测器
LK2000N
定位漏水检测器
PAGE 16
物物相连 榕联天下
基础物联感知设备
BASIC IOT SENSING EQUIPMENT
平台基础功能
BASIC FUNCTION
PAGE 05
无人值守机房环境监控PPT课件
通信模型的理论分析与研究
0x55AA：帧起始标志字符，标记一帧数据开始； TargetAddr：目标地址，标记这一帧数据的接收者； SourceAddr：源地址，标记这一帧数据的发送者； Head：帧头域，标记这一帧的类型以及数据域的长度； Data：数据域，长度为0～15Byte； Check：效验域，从“目的地址域”始至“数据域”的
概述
本系统实现了机房环境数据的自动采集与存储、指标 超标报警、门锁和风扇的自动控制等功能，并可以通过 以太网将环境指标等数据发送到上位机进行实时显示， 也可通过上位机对机房内的风扇、门锁、报警灯等进行 手动开启。
当环境参数超过用户设定的阀值时（如温度超过 60°C），监控系统就会发出声音报警并自动对其进行处 理（如开启风扇）；当用于防盗的红外传感器探测到有 人进入指定区域时，就会发出光报警信号，而用于门锁 自动控制的红外传感器检测到门外有人时，就会自动打 开门锁。同时监控主机还将系统的各种参数或运行状态， 如系统时间、SD卡状态、门锁状态、风扇状态、警笛和 警灯状态等发送到上位机。
Data[]＝0x20
Top＝80
Bottom＝-20
Next＝First
发送注册请求帧Prev＝0
RS-485总线
返回注册确认帧
传感器模块
传传感感器器模模块块AAddddr＝r＝11开未始工工作作
系统任务分配
返回
以太网服务管理任务TASK0
TASK0主要完成以太网通信管 理，实时将传感器模块采集的数 据发送至上位机，以进行实时显 示。
而LPC2378的端口P0和P2引脚具有中断功能，因此， 只要将GPIO设为上升沿中断，即可实现对红外检测模块 输出脉冲的检测，实时性强。
本系统将热释电人体红外检测传感器模块的输出端接 于P0.12，用于实现来人检测；将另一同类型传感器模块 接于P0.13，用于实现自动门锁控制。
机房动环监控系统PPT课件
动力环境监控系统介绍
概述
动力环境监控系统主要针对各种通信用机房的设备特 点和工作环境，对机房内的电源、蓄电池组、UPS、发 电机、空调等智能、非智能设备以及温湿度、烟雾、漏 水、门禁等环境量实现“遥测、遥信、遥控、遥调”等 功能。
动力环境监控系统充分利用了机房内传输设备所能 提供的各种传输信道资源，实现机房内各项告警和数据 快速有效的上传，同时由监控中心软件进行图形化人机 界面展示，可对所有机房的全参数、全方位的监控，智 能化短信外呼报警，实时事件记录，提高用户的维护管 理效率，实现机房可靠的科学管理。
短信
警告
恢复警
报警外呼
第一责任人 第二责任人 第三责任人
……
兼容扩展方便
智能协议解析
不同设 备类型
多种协 议格式
支持不同厂家，不同类 型的设备，如艾默生 UPS/空调、中达UPS/
空调、海洛斯空调、康 明斯发电机等
支持MODBUS协议、 SNMP协议、电总协 议、非标准格协议等
新协议二 次开发
支持用户自定义 协议开发
产品功能概述
❖ 采用监控系统的自动化管理手段，可大大节约设备维护人员 ； ❖ 可实现动力各类告警信息的实时传递，正确的定位设备故障点
，确定故障解决方案 ；
❖ 可实现数据采集的连续性、真实性、可存储性，改变了传统的
维护模式 ；
❖ 可充分利用动力监控实时综合信息的监控和分析，减少了动力
工程投资规模 ；
系统易用
系统易用
WEB 访问
集中 供电
布线 简便
通过IE浏览器即可查看状态、 更改配置、系统升级
减少传感器单独供 电带来的布线繁琐
总线连接，支持手拉手连接 方便简洁
嵌入式分布式采集
概述
动力环境监控系统主要针对各种通信用机房的设备特 点和工作环境，对机房内的电源、蓄电池组、UPS、发 电机、空调等智能、非智能设备以及温湿度、烟雾、漏 水、门禁等环境量实现“遥测、遥信、遥控、遥调”等 功能。
动力环境监控系统充分利用了机房内传输设备所能 提供的各种传输信道资源，实现机房内各项告警和数据 快速有效的上传，同时由监控中心软件进行图形化人机 界面展示，可对所有机房的全参数、全方位的监控，智 能化短信外呼报警，实时事件记录，提高用户的维护管 理效率，实现机房可靠的科学管理。
短信
警告
恢复警
报警外呼
第一责任人 第二责任人 第三责任人
……
兼容扩展方便
智能协议解析
不同设 备类型
多种协 议格式
支持不同厂家，不同类 型的设备，如艾默生 UPS/空调、中达UPS/
空调、海洛斯空调、康 明斯发电机等
支持MODBUS协议、 SNMP协议、电总协 议、非标准格协议等
新协议二 次开发
支持用户自定义 协议开发
产品功能概述
❖ 采用监控系统的自动化管理手段，可大大节约设备维护人员 ； ❖ 可实现动力各类告警信息的实时传递，正确的定位设备故障点
，确定故障解决方案 ；
❖ 可实现数据采集的连续性、真实性、可存储性，改变了传统的
维护模式 ；
❖ 可充分利用动力监控实时综合信息的监控和分析，减少了动力
工程投资规模 ；
系统易用
系统易用
WEB 访问
集中 供电
布线 简便
通过IE浏览器即可查看状态、 更改配置、系统升级
减少传感器单独供 电带来的布线繁琐
总线连接，支持手拉手连接 方便简洁
嵌入式分布式采集
机房动力环境监控系统ppt
设计方案—远程访问
设计方案—远程访问
设计方案—远程访问
机房动环集中监控优点
1、系统可靠性高： 系统的硬件和软件均采用技术
成熟的工业级产品。 2、操作简单方便：
软件系统中文化，图形化方式 显示各种监控数据，管理人员操作方 便。
3、系统可扩展性能强： 各类信息端口和系统模块接口标准化、
模块化结构，可在线平滑扩容、升级软硬件， 保证系统的无间断安全运行的同时，不对其他 站点、设备产生任何影响。 4、安全性能高：
软件系统的设计对系统管理和维护人员 进行多级权限分类，以区分限制各级别用户对 系统的访问和操作能力。
5、 故障响应速度快： 通过监控系统能对故障信息进行快速反应及报警，能提高故障发现时间和维修反应速度；
6、报警功能强大： 提供多种报警方式，当监控对象发生报警时，可以进行事件栏报警、现场电脑语音报警、
主要监测内容： 输入电压、输入频率、输入电流、输出电压、输出 频率、输出电流、输出功率、机箱温度、电池电压、电 池充电程度（后备时间）等；
工作状态： 旁路工作状态、在线状态、电池供电状态、电池充 电状态等；
报警信息： 输入越限报警、输出过载报警、电池异常报警、整 流器故障报警、逆变器故障报警等。
设计方案—直流配电柜显示
智能开关量采集模块带有 RS485通讯接口的开关状态检测模块， 每套开关量采集模块可监测8路的开关 信号，并可随时方便的增加采集模块， 来增加配电开关状态的监测的数量， 系统扩容非常的方便。
设计方案—重要开关状态显示
设计方案—报警设计
在监控服务器上安装声光报警器、音箱、智能 电话报警盒及短信报警模块等，来实现现场声光报警、现 场语音报警、电话报警和短信报警功能，在通信机房环境 或动力系统出现异常情况下，可拨打预先设置的电话、手 机号码或发送短信来通知管理人员进行及时维修处理。
3D无人值守机房综合监控系统解决方案ppt
在此录入上述图表的综合描述说明，在此录入上述图表的上述图表的综合描述说明入。在此录 入上述图表的综合描述说明，在此录入上述图表的上述图表的综合描述说明入。在此录入上述 图表的综合描述说明，在此录入上述图表的上述图表的综合描述说明入。
右键点击图片选择设置图片格式可直接替换图片。您的内容打在这里，或者通过复制您的文本 后，在此框中选择粘贴，并选择只保留文字。在此录入上述图表的描述说明，在此录入上述图 表的综合描述说明，在此录入上述图表的综合描述说明，在此录入上述图表的综合描述说明在 此录入上述图表的综合描述说明。
汇报人：XXX
现任职销售部经理，毕业于美国麻省理工 大学设计系，曾获全国“十佳青年”。 相信在我的带领下，公司一定会步入一个 新的纪元，开拓创新。
THE BUSINESS PLAN
创业解决方案
让我们来谈谈生意
前言 / INTRODUCTION
首先感谢您在百忙之中审阅我，当您打开这个文件时，您将开始对我的能力进行评估，对
我的经历进行阅读；希望当您关闭这个胶片时，我能够契合您的要求，加入一个新的家庭，共 同奋斗！您的内容打在这里，或者通过复制您的文本后，在此框中选择粘贴，并选择只保留文 字。在此录入上述图表的综合描述说明，在此录入上述图表的综合描述说明。在此录入上述图 表的综合描述说明，在此录入上述图表的综合描述说明，在此录入上述图表的综合描述说明， 在此录入上述图表的综合描述说明。
姓名：JMEMB 职位：销售部经理
请在这里输入本职位日 常工作和详细的文字介 绍信息。
核心成员
THE CORE MEMBERS
人物介绍：
上海复旦大学哲学系毕 业，之后取得香港浸会 大学传播硕士学位。
技能：
团队协作 沟通交流 业务知识 情绪管理
无人值守机房环境监控系统
工程概况随着我们铁路的快速发展，我们车辆部的5”设备原来使用的单片机也随之退出史舞台，大量的工控机得到了广泛运用。
但控机对它所处的运行环境也相对要求较高对机房内环境温度常年偏高，高温又是设备坏的主要原因，所以各机房不得不安装空调温，并常年开启，以保证设备正常运行。
但在这种运营模式下，设备正常运行的同时带大量的空调运行费用的产生。
我根据这种现分析认为：机房内温度的升高是因设备的长运行发热、而非站外环境温度所致。
如一年季均用空调来保持机房内温主要是降则冬、春、秋三季及夏季的早晚时段的室外温便可散热降温的有利条件被忽视，从而导电能的无畏浪费、营运成本居高不下。
所以我们可以充分利用室外的低温空气对机房内1进行通风降温．三、选题理由导致电能的无畏浪费、营运成空调二十四小时开本居高不下。
机。
导致设备故障发生率增加，造成空调无法自断电后，维修成本。
故障抢修交通费。
动开启实现空调来电自动启动，系统自动控制机房空调机与通风装置相互切选定课题换的工作模式，并利用网络可远程管理。
2 四、现状调查对没有安装远程智能通风降温系统机房设备因高温发生的故障，影响“5T”设备运行不稳定因素统计表序号类型频数累计频数累计％7515 ％1 15 工控机死机85％8 2 12 专线猫死机9835板件损坏及老9854程序错乱及异108335合计CBA1585 53 五、效果检查确定目标值及可行性论证全段开展节流增收活动4 六、原因分析从科学的角度来讲，持续高温对电子产品是有负面影响的。
集中表现为：绝缘性能退化；元器件损坏；材料的热老化；低熔点焊缝开其中最严重的一点就是温度对元器件的影响，往往裂、焊点脱落。
高温会降低电容器的使,温度升高电阻阻值降低；难以修复。
一般而言一般变压器、用寿命；高温会使变压器、扼流圈绝缘材料的性能下降,温度过高还会造成；(特种变压器除外)扼流圈的允许温度要低于95度机械强度降低；结温的升,,焊点变脆焊点合金结构的变化—IMC 增厚又使结导致集电极电流增加,高会使晶体管的电流放大倍数迅速增加,往往给不然而大多数的电子产品，,温进一步升高最终导致组件失效。
机房环控系统8课件
温湿度传感器能够实时监测机房内的温度和湿度，并将数据传输到环控系统中， 帮助管理人员了解机房环境状况，及时调整环控系统参数，确保机房环境的稳定 。
漏水检测系统
总结词
漏水检测系统用于检测机房内是否存在漏水现象，保障机房 设备的安全。
详细描述
漏水检测系统通过安装漏水感应线缆，实时监测机房内是否 存在漏水现象。一旦发现漏水，系统会立即发出警报，通知 管理人员及时处理，避免因漏水造成设备损坏。
机房环控系统8课件
目
CONTENCT
录
• 机房环控系统概述 • 机房环控系统硬件设备 • 机房环控系统软件监控 • 机房环控系统维护与管理 • 机房环控系统发展趋势与展望
01
机房环控系统概述
定义与功能
定义
机房环控系统是指用于监控和管理机房环境条件的系统，包括温 度、湿度、洁净度、气压等。
功能
实时监测环境参数、控制环境条件、预警与报警、数据记录与分 析等。
05
机房环控系统发展趋势与展望
智能化监控与管理
总结词
随着物联网、大数据和人工智能技术的不断发展，机房环控系统的监控和管理正朝着智能化方向迈进。
详细描述
通过集成传感器、控制器和执行器，实现对机房环境参数的实时监测、数据分析和自动调控，提高系统运行效率 和可靠性。同时，利用人工智能技术进行数据挖掘和模式识别，实现对异常情况的自动预警和智能处置。
节能环保技术应用
总结词
随着绿色环保理念的深入人心，节能环 保技术成为机房环控系统的重要发展方 向。
VS
详细描述
通过采用高效节能的空调系统、节能控制 算法和可再生能源利用等技术手段，降低 机房能耗和碳排放，提高系统环保性能。 同时，优化气流组织、提高设备能效等措 施也被广泛应用，以实现节能减排的目标 。
漏水检测系统
总结词
漏水检测系统用于检测机房内是否存在漏水现象，保障机房 设备的安全。
详细描述
漏水检测系统通过安装漏水感应线缆，实时监测机房内是否 存在漏水现象。一旦发现漏水，系统会立即发出警报，通知 管理人员及时处理，避免因漏水造成设备损坏。
机房环控系统8课件
目
CONTENCT
录
• 机房环控系统概述 • 机房环控系统硬件设备 • 机房环控系统软件监控 • 机房环控系统维护与管理 • 机房环控系统发展趋势与展望
01
机房环控系统概述
定义与功能
定义
机房环控系统是指用于监控和管理机房环境条件的系统，包括温 度、湿度、洁净度、气压等。
功能
实时监测环境参数、控制环境条件、预警与报警、数据记录与分 析等。
05
机房环控系统发展趋势与展望
智能化监控与管理
总结词
随着物联网、大数据和人工智能技术的不断发展，机房环控系统的监控和管理正朝着智能化方向迈进。
详细描述
通过集成传感器、控制器和执行器，实现对机房环境参数的实时监测、数据分析和自动调控，提高系统运行效率 和可靠性。同时，利用人工智能技术进行数据挖掘和模式识别，实现对异常情况的自动预警和智能处置。
节能环保技术应用
总结词
随着绿色环保理念的深入人心，节能环 保技术成为机房环控系统的重要发展方 向。
VS
详细描述
通过采用高效节能的空调系统、节能控制 算法和可再生能源利用等技术手段，降低 机房能耗和碳排放，提高系统环保性能。 同时，优化气流组织、提高设备能效等措 施也被广泛应用，以实现节能减排的目标 。
机房监控系统培训精品PPT课件
机房监控系统基础知识
技术服务部
2020/10/12
1
机房监控系统基础知识
一、什么是机房监控 二、现代化机房为什么要使用监控系统？ 三、优秀的机房监控系统有哪些特征？ 四、现代化机房的哪些内容应纳入监控系统？ 五、什么样的机房监控系统才稳定可靠？ 六、如何利用机房监控系统快速提升管理？ 七、如何确保系统建设投资不重复，可长期使用？ 八、系统设计及监控的实现 九、必须掌握的机房监控术语知识 十、认识机房
20
必须掌握的机房监控术语知识
IDC：
互联网数据中心(Internet Data Center ),即是基于Internet网络,主 要面向企业的应用服务提供商、内容提供商和集成商等。是互联网 技术收集、存储、处理、发送等设备的集中场所。通俗的讲就是有 一定规模的专业机房。
2020/10/12
21
30
认识机房
2020/10/12
31
认识机房
2020/10/12
32
认识机房
2020/10/12
33
认识机房
2020/10/12
34
认识机房
2020/10/12
35
认识机房
2020/10/12
36
2020/10/12
37
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
片级冗余、健康自检测、数据多
重备份等；
2020/10/12
13
机房监控系统基础知识
如何利用 机房监控系统快速提升管理？
2020/10/12
技术服务部
2020/10/12
1
机房监控系统基础知识
一、什么是机房监控 二、现代化机房为什么要使用监控系统？ 三、优秀的机房监控系统有哪些特征？ 四、现代化机房的哪些内容应纳入监控系统？ 五、什么样的机房监控系统才稳定可靠？ 六、如何利用机房监控系统快速提升管理？ 七、如何确保系统建设投资不重复，可长期使用？ 八、系统设计及监控的实现 九、必须掌握的机房监控术语知识 十、认识机房
20
必须掌握的机房监控术语知识
IDC：
互联网数据中心(Internet Data Center ),即是基于Internet网络,主 要面向企业的应用服务提供商、内容提供商和集成商等。是互联网 技术收集、存储、处理、发送等设备的集中场所。通俗的讲就是有 一定规模的专业机房。
2020/10/12
21
30
认识机房
2020/10/12
31
认识机房
2020/10/12
32
认识机房
2020/10/12
33
认识机房
2020/10/12
34
认识机房
2020/10/12
35
认识机房
2020/10/12
36
2020/10/12
37
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
片级冗余、健康自检测、数据多
重备份等；
2020/10/12
13
机房监控系统基础知识
如何利用 机房监控系统快速提升管理？
2020/10/12
机房场地与环境监控解决方案PPT共37页
智能管理系统 高效模块化UPS 精密行级空调 智能通道结构件 内置消防传感器及翻转天窗
天窗 通道门
供配电
ห้องสมุดไป่ตู้
走线槽
综合管理系统
机柜
行级空调
微模块 空调
UPS 配电 综合布线 综合监控管理系统
以模块为单元组成机房 布局整齐、美观
以机柜为单元组成机房 布局受风道限制
巨大的电力损耗数据中心的运行需要大量的电力，传统建设没有很好地考虑用电、制冷、气流管理的问 题，很多数据中心的数据中心能源效率指标）偏高，采用常规意义下的可靠性较高的环境动力设备，但这些 设备往往效率较低，数据中心的PUE都在2.5以上甚至更高，这意味着数据中心所使用的能源约有一半消耗在 IT负载上，另一半消耗在包括电源设备、冷却设备和照明设施在内的网络关键物理基础设施上。 4、机房运维难度大
模块化机房为云而生
智能、 绿色、 可控
精确送风，紧贴热源无热点
功率模块可热插拔 旁路模块可热插拔 能源控制单元可热插拔
高效运维，安全可控
模块化机房解决问题
工程简单 建设短，易复制
1~3个月
模块化数据 中心建设周 期
分期部署 易扩容，避免过度投
资
多节能手段 实现高效低能耗
低能耗
标准化接口，部件、子 系统、IDC整体泛模块化 ，快速部署；批量生产, 易复制
高效节能 1、行级空调、模块化UPS、封闭冷热通道、智能配电柜等联合应用可使全年平均PUE降至1.50； 2、采用列间空调制冷，封闭制冷空间实现就近精确制冷，极大的提升了制冷效率，与传统机房比较可节能25%以上； 3、UPS彩页N+X纯在线高效率的模块化UPS，可实现智能休眠功能，节省更多能耗； 4、高密部署，单柜最大功率可达10KW； 5、供配电一体化集成，节约空间，可多部署1-2个设备机柜； 6、远程运维无人值守，节能TCO；
天窗 通道门
供配电
ห้องสมุดไป่ตู้
走线槽
综合管理系统
机柜
行级空调
微模块 空调
UPS 配电 综合布线 综合监控管理系统
以模块为单元组成机房 布局整齐、美观
以机柜为单元组成机房 布局受风道限制
巨大的电力损耗数据中心的运行需要大量的电力，传统建设没有很好地考虑用电、制冷、气流管理的问 题，很多数据中心的数据中心能源效率指标）偏高，采用常规意义下的可靠性较高的环境动力设备，但这些 设备往往效率较低，数据中心的PUE都在2.5以上甚至更高，这意味着数据中心所使用的能源约有一半消耗在 IT负载上，另一半消耗在包括电源设备、冷却设备和照明设施在内的网络关键物理基础设施上。 4、机房运维难度大
模块化机房为云而生
智能、 绿色、 可控
精确送风，紧贴热源无热点
功率模块可热插拔 旁路模块可热插拔 能源控制单元可热插拔
高效运维，安全可控
模块化机房解决问题
工程简单 建设短，易复制
1~3个月
模块化数据 中心建设周 期
分期部署 易扩容，避免过度投
资
多节能手段 实现高效低能耗
低能耗
标准化接口，部件、子 系统、IDC整体泛模块化 ，快速部署；批量生产, 易复制
高效节能 1、行级空调、模块化UPS、封闭冷热通道、智能配电柜等联合应用可使全年平均PUE降至1.50； 2、采用列间空调制冷，封闭制冷空间实现就近精确制冷，极大的提升了制冷效率，与传统机房比较可节能25%以上； 3、UPS彩页N+X纯在线高效率的模块化UPS，可实现智能休眠功能，节省更多能耗； 4、高密部署，单柜最大功率可达10KW； 5、供配电一体化集成，节约空间，可多部署1-2个设备机柜； 6、远程运维无人值守，节能TCO；
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通过简单的协议转换电路，SmartARM2300工控平台 的URAT接口便可实现RS-485通信。
RS-232 至RS-485的无源转换电 路
MAX485是通过两个引脚RE（2脚）和DE（3脚）来控制 数据的输入和输出。当RE为低电平时，MAX485数据输入有 效；当DE为高电平时，MAX485数据输出有效。在半双工使 用中，通常可以将这两个脚直接相连。如图，总线空闲时， UA>UB，总线处于传输“1”的状态，且Q1导通，MAX485 处于接收状态；当发送数据“0”或“起始信号”时，Q1截 止，MAX485输出数据“0”有效（即：UA<UB），于是便 实现了RS-232至RS-485通信协议的转换。
而LPC2378的端口P0和P2引脚具有中断功能，因此， 只要将GPIO设为上升沿中断，即可实现对红外检测模块 输出脉冲的检测，实时性强。
本系统将热释电人体红外检测传感器模块的输出端接 于P0.12，用于实现来人检测；将另一同类型传感器模块 接于P0.13，用于实现自动门锁控制。
系统输出控制电路的设计
温度传感器的选择
从公司现有的资源及设计成本、设计周期等考虑，本 设计的温度传感器采用LM75A。
红外传感器的选择
对“人进入特定区域”的检测，目前用的比较广泛的 方案是采用“人体热释红外传感器”，而且市面上有很 多成熟的模块可以直接应用。为缩短设计周期，所以本 设计的红外传感器直接采用市售的热释红外传感器模块， 其输出信号为正脉冲信号。
LPC2300系列ARM具有4个符合16C550工业标准的异步 串行口（UART0～3），并且LPC2300系列ARM的UART具有 16字节的收发FIFO，接收FIFO的触发点可设置为1、4、8 和14字节，所以其UART非常适合需要传输批量字节的应 用场合。
分布式传感器通讯总线的选择
但在工业控制等环境中，常会有电气噪声干扰传输线 路，使用RS-232 通讯时经常因外界的电气干扰而导致信 号传输错误；另外，RS-232 通讯的最大传输距离在不增 加缓冲器的情况下只可以达到15 米。而RS-422/485标准 与RS-232 标准不一样，数据信号采用差分传输方式 （Differential Driver Mode），完全可以抑制来自传输线 上的共模干扰。
概述
本系统实现了机房环境数据的自动采集与存储、指标 超标报警、门锁和风扇的自动控制等功能，并可以通过 以太网将环境指标等数据发送到上位机进行实时显示， 也可通过上位机对机房内的风扇、门锁、报警灯等进行 手动开启。
当环境参数超过用户设定的阀值时（如温度超过 60°C），监控系统就会发出声音报警并自动对其进行处 理（如开启风扇）；当用于防盗的红外传感器探测到有 人进入指定区域时，就会发出光报警信号，而用于门锁 自动控制的红外传感器检测到门外有人时，就会自动打 开门锁。同时监控主机还将系统的各种参数或运行状态， 如系统时间、SD卡状态、门锁状态、风扇状态、警笛和 警灯状态等发送到上位机。
常用的输出驱动电路通常有：继电器驱动电路、晶体 管驱动电路及可控硅驱动电路等。继电器驱动电路具有 负载功率大，控制简单等特点，但由于存在机械触点， 在吸合已断开的瞬间容易对周围用电器产生电磁干扰， 且开关损耗较大；采用大功率晶体管作为开关器件则会 由于导通时管压降的存在导致大量的发热损耗；而可控 硅具控制电路简单、导通电阻小、无机械触点等优点， 所以从功耗、体积、稳定性以及效率等方面考虑，本系 统输出的驱动电路采用可控硅驱动方式 。驱动电路如下 图所示：
设计特色
系统引入传感器控制块（SCB）链表，通过对SCB链表 的管理，实现了对传感器模块的动态管理，即采集环境 指标的传感器模块可以根据实际的应用需要，动态接入 监控系统或从系统中移除。系统可以管理多至255个传感 器模块。
系统示意图
无人值守机房环境监控
外围电路的选择与设计 核心模块的设计与实现 系统任务分配 上位机设计 完成情况 设计总结
硬件电路的选择与设计
分布式传感器通讯总线的选择 温度传感器的选择 红外传感器的选择 系统输出控制电路的设计 存储介质的选择
返回
分布式传感器通讯总线的选择
根据机房的建筑结构特征以及环境指标数据采集的应 用特点可知，采集环境指标的传感器必须采用分布式安 置，如果传感器模块与监控主机之间的通信采用并行总 线的话将使得通信线路变得复杂且成本较高，因此，采 用串行通信总线将是本系统的最佳选择。
分布式传感器通讯总线的选择
从系统抗干扰能力、可靠性、稳定性及成本等各方面 考虑，本系统采用RS-485标准作为分布式传感器与 SmartARM2300平台间通信的总线标准。
温度传感器的选择
目前应用中的温度传感器种类繁多，有电阻式温度传 感器、热电耦式温度传感器、数字温度传感器等。
LM75A 是一个高速I2C 接℃的温度范围内将温度直接转换为数字信号， 并可实现0.125℃的精度。MCU 可以通过I2C 总线直接读 取其内部寄存器中的数据，并可通过I2C 对其内部的4个 数据寄存器进行操作，以设置成不同的工作模式。 LM75A有3个可选的逻辑地址管脚，使得同一总线上可同 时连接8 个器件而不发生地址冲突。从公司现有的资源及 设计成本考虑，本设计的温度传感器采用LM75A。

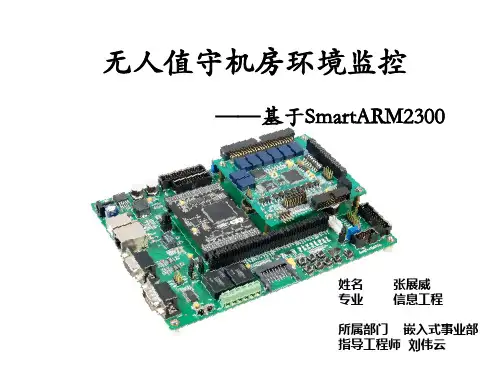

无人值守机房环境监控
——基于SmartARM2300
姓名 专业
张展威 信息工程
所属部门 嵌入式事业部 指导工程师 刘伟云
项目背景
目前许多机房，如电信部门、政府机关、学校等单位 的机房，不得不采用24小时专人值班的方式，定时巡查 机房环境设备，使得不仅管理人员工作繁重，而且往往 当出现故障时也往往不能及时排除，对事故发生的时间 及责任也无科学的管理，更缺乏对已发生的故障作全面 的分析数据，使得问题不能得到完善的解决。尤其目前 国内普遍缺乏机房环境设备的专业管理人员，这对机房 的安全运行无疑又是一个不利因素。因此，针对机房监 控的发展现状及应用需求，本毕业设计要求设计一套基 于SmartARM2300的“机房无人值守环境监控”系统。
RS-232 至RS-485的无源转换电 路
MAX485是通过两个引脚RE（2脚）和DE（3脚）来控制 数据的输入和输出。当RE为低电平时，MAX485数据输入有 效；当DE为高电平时，MAX485数据输出有效。在半双工使 用中，通常可以将这两个脚直接相连。如图，总线空闲时， UA>UB，总线处于传输“1”的状态，且Q1导通，MAX485 处于接收状态；当发送数据“0”或“起始信号”时，Q1截 止，MAX485输出数据“0”有效（即：UA<UB），于是便 实现了RS-232至RS-485通信协议的转换。
而LPC2378的端口P0和P2引脚具有中断功能，因此， 只要将GPIO设为上升沿中断，即可实现对红外检测模块 输出脉冲的检测，实时性强。
本系统将热释电人体红外检测传感器模块的输出端接 于P0.12，用于实现来人检测；将另一同类型传感器模块 接于P0.13，用于实现自动门锁控制。
系统输出控制电路的设计
温度传感器的选择
从公司现有的资源及设计成本、设计周期等考虑，本 设计的温度传感器采用LM75A。
红外传感器的选择
对“人进入特定区域”的检测，目前用的比较广泛的 方案是采用“人体热释红外传感器”，而且市面上有很 多成熟的模块可以直接应用。为缩短设计周期，所以本 设计的红外传感器直接采用市售的热释红外传感器模块， 其输出信号为正脉冲信号。
LPC2300系列ARM具有4个符合16C550工业标准的异步 串行口（UART0～3），并且LPC2300系列ARM的UART具有 16字节的收发FIFO，接收FIFO的触发点可设置为1、4、8 和14字节，所以其UART非常适合需要传输批量字节的应 用场合。
分布式传感器通讯总线的选择
但在工业控制等环境中，常会有电气噪声干扰传输线 路，使用RS-232 通讯时经常因外界的电气干扰而导致信 号传输错误；另外，RS-232 通讯的最大传输距离在不增 加缓冲器的情况下只可以达到15 米。而RS-422/485标准 与RS-232 标准不一样，数据信号采用差分传输方式 （Differential Driver Mode），完全可以抑制来自传输线 上的共模干扰。
概述
本系统实现了机房环境数据的自动采集与存储、指标 超标报警、门锁和风扇的自动控制等功能，并可以通过 以太网将环境指标等数据发送到上位机进行实时显示， 也可通过上位机对机房内的风扇、门锁、报警灯等进行 手动开启。
当环境参数超过用户设定的阀值时（如温度超过 60°C），监控系统就会发出声音报警并自动对其进行处 理（如开启风扇）；当用于防盗的红外传感器探测到有 人进入指定区域时，就会发出光报警信号，而用于门锁 自动控制的红外传感器检测到门外有人时，就会自动打 开门锁。同时监控主机还将系统的各种参数或运行状态， 如系统时间、SD卡状态、门锁状态、风扇状态、警笛和 警灯状态等发送到上位机。
常用的输出驱动电路通常有：继电器驱动电路、晶体 管驱动电路及可控硅驱动电路等。继电器驱动电路具有 负载功率大，控制简单等特点，但由于存在机械触点， 在吸合已断开的瞬间容易对周围用电器产生电磁干扰， 且开关损耗较大；采用大功率晶体管作为开关器件则会 由于导通时管压降的存在导致大量的发热损耗；而可控 硅具控制电路简单、导通电阻小、无机械触点等优点， 所以从功耗、体积、稳定性以及效率等方面考虑，本系 统输出的驱动电路采用可控硅驱动方式 。驱动电路如下 图所示：
设计特色
系统引入传感器控制块（SCB）链表，通过对SCB链表 的管理，实现了对传感器模块的动态管理，即采集环境 指标的传感器模块可以根据实际的应用需要，动态接入 监控系统或从系统中移除。系统可以管理多至255个传感 器模块。
系统示意图
无人值守机房环境监控
外围电路的选择与设计 核心模块的设计与实现 系统任务分配 上位机设计 完成情况 设计总结
硬件电路的选择与设计
分布式传感器通讯总线的选择 温度传感器的选择 红外传感器的选择 系统输出控制电路的设计 存储介质的选择
返回
分布式传感器通讯总线的选择
根据机房的建筑结构特征以及环境指标数据采集的应 用特点可知，采集环境指标的传感器必须采用分布式安 置，如果传感器模块与监控主机之间的通信采用并行总 线的话将使得通信线路变得复杂且成本较高，因此，采 用串行通信总线将是本系统的最佳选择。
分布式传感器通讯总线的选择
从系统抗干扰能力、可靠性、稳定性及成本等各方面 考虑，本系统采用RS-485标准作为分布式传感器与 SmartARM2300平台间通信的总线标准。
温度传感器的选择
目前应用中的温度传感器种类繁多，有电阻式温度传 感器、热电耦式温度传感器、数字温度传感器等。
LM75A 是一个高速I2C 接℃的温度范围内将温度直接转换为数字信号， 并可实现0.125℃的精度。MCU 可以通过I2C 总线直接读 取其内部寄存器中的数据，并可通过I2C 对其内部的4个 数据寄存器进行操作，以设置成不同的工作模式。 LM75A有3个可选的逻辑地址管脚，使得同一总线上可同 时连接8 个器件而不发生地址冲突。从公司现有的资源及 设计成本考虑，本设计的温度传感器采用LM75A。
无人值守机房环境监控
——基于SmartARM2300
姓名 专业
张展威 信息工程
所属部门 嵌入式事业部 指导工程师 刘伟云
项目背景
目前许多机房，如电信部门、政府机关、学校等单位 的机房，不得不采用24小时专人值班的方式，定时巡查 机房环境设备，使得不仅管理人员工作繁重，而且往往 当出现故障时也往往不能及时排除，对事故发生的时间 及责任也无科学的管理，更缺乏对已发生的故障作全面 的分析数据，使得问题不能得到完善的解决。尤其目前 国内普遍缺乏机房环境设备的专业管理人员，这对机房 的安全运行无疑又是一个不利因素。因此，针对机房监 控的发展现状及应用需求，本毕业设计要求设计一套基 于SmartARM2300的“机房无人值守环境监控”系统。
