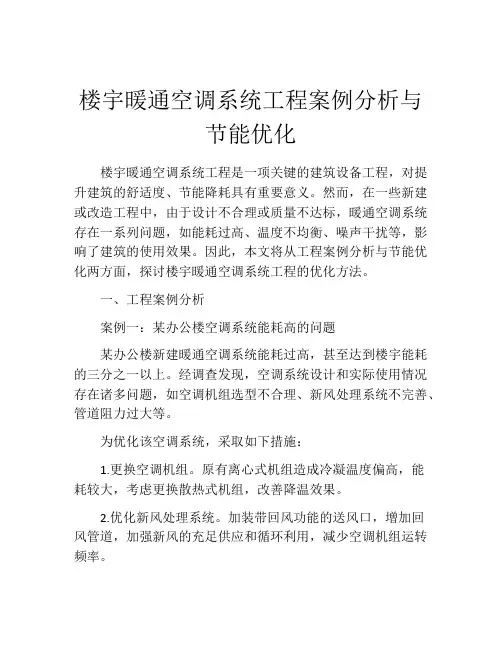

楼宇暖通空调系统工程案例分析与节能优化
楼宇暖通空调系统工程案例分析与节能优化楼宇暖通空调系统工程是一项关键的建筑设备工程，对提升建筑的舒适度、节能降耗具有重要意义。
然而，在一些新建或改造工程中，由于设计不合理或质量不达标，暖通空调系统存在一系列问题，如能耗过高、温度不均衡、噪声干扰等，影响了建筑的使用效果。
因此，本文将从工程案例分析与节能优化两方面，探讨楼宇暖通空调系统工程的优化方法。
一、工程案例分析案例一：某办公楼空调系统能耗高的问题某办公楼新建暖通空调系统能耗过高，甚至达到楼宇能耗的三分之一以上。
经调查发现，空调系统设计和实际使用情况存在诸多问题，如空调机组选型不合理、新风处理系统不完善、管道阻力过大等。
为优化该空调系统，采取如下措施：1.更换空调机组。
原有离心式机组造成冷凝温度偏高，能耗较大，考虑更换散热式机组，改善降温效果。
2.优化新风处理系统。
加装带回风功能的送风口，增加回风管道，加强新风的充足供应和循环利用，减少空调机组运转频率。
3.改善管道阻力。
施工中对管道的斜度、支管的角度等进行精细调节，减少阻力，提高空气流速和质量，提升换气效果。
4.加强维护管理。
定期清洗换热器和过滤器，保证系统运行正常。
并针对不同季节、气候提前制定合理的调节计划，减少改变温度、湿度等运行模式带来的能耗损失。
以上改进措施的实施使得该空调系统的能耗降低了50%以上，单位面积的工建筑能耗在合理范围内。
案例二：某学校暖通系统功率过高的问题某校园暖通系统能耗较高，尤其是在早晚空调过渡季节，每天停机时间长，意味着高额的维护和运营成本。
检查后发现，系统的送风、回风通道繁杂，灵活的制冷系统和采暖系统各自独立且互不协调，导致系统能耗低效。
为解决这些问题，采取如下优化措施：1.完善暖通系统的智能控制。
加装温度感应器、风量传感器、二氧化碳传感器等，实现对机组与系统的准确监控和控制，提高系统的稳定性和舒适度。
2.加强采暖与制冷系统的整合。
优化送风、回风通道，降低阻力，加强新风和过滤功能。

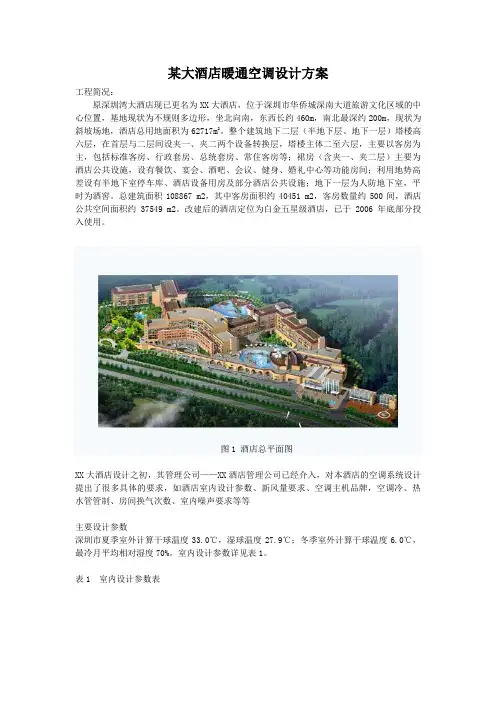

某大酒店暖通空调设计方案
某大酒店暖通空调设计方案工程简况：原深圳湾大酒店现已更名为XX大酒店，位于深圳市华侨城深南大道旅游文化区域的中心位置，基地现状为不规则多边形，坐北向南，东西长约460m，南北最深约200m，现状为斜坡场地，酒店总用地面积为62717m2。
整个建筑地下二层（半地下层、地下一层）塔楼高六层，在首层与二层间设夹一、夹二两个设备转换层，塔楼主体二至六层，主要以客房为主，包括标准客房、行政套房、总统套房、常住客房等；裙房（含夹一、夹二层）主要为酒店公共设施，设有餐饮、宴会、酒吧、会议、健身、婚礼中心等功能房间；利用地势高差设有半地下室停车库、酒店设备用房及部分酒店公共设施；地下一层为人防地下室，平时为酒窖。
总建筑面积108867 m2，其中客房面积约40451 m2，客房数量约500间，酒店公共空间面积约37549 m2。
改建后的酒店定位为白金五星级酒店，已于2006年底部分投入使用。
图1 酒店总平面图XX大酒店设计之初，其管理公司——XX酒店管理公司已经介入，对本酒店的空调系统设计提出了很多具体的要求，如酒店室内设计参数、新风量要求、空调主机品牌，空调冷、热水管管制、房间换气次数、室内噪声要求等等主要设计参数深圳市夏季室外计算干球温度33.0℃，湿球温度27.9℃；冬季室外计算干球温度6.0℃，最冷月平均相对湿度70%。
室内设计参数详见表1。
表1 室内设计参数表空调冷热源系统设计冷源系统本工程集中空调面积62279m2，夏季空调计算冷负荷11403KW，设计选型时考虑酒店的运行规律, 按同时使用系数为0.8配置制冷主机，设计选用水冷离心式冷水机组四台，总装机容量9142KW，其中单台制冷量为2637KW的机组三台，单台制冷量为1231KW的机组一台，机组冷水进、出水温度为12℃～7℃，机组冷却水进、出水温度为32℃～37℃，冷媒为R134a。
大、小主机的冷量调节范围均为30%～100%无级调节，当冷量需求低于单台大主机冷量的50%时，由小主机接力，总装机容量下的大小主机搭配可实现5%～100%的调节能力。
暖通 空调 毕业 设计案例_secret
XX大酒店空调设计0工程概况XX大酒店坐落于哈尔滨市经济技术开发区赣水路与鸿翔路交汇处，是一座五星级酒店。
建筑物分为A、B区设计，功能上A、B区各不相同，使用上A、B区相互联系在一起。
A区建筑面积27613m2地下1层，地上2l层，建筑高度66．8m；B区建筑面积8687m2地下1层，地上4层，B区建筑高度16．3m。
总建筑面积36300m2。
各层主要功能：地下一层是设备用房、保龄球及游艺用房；1层是入口大堂、游泳馆、食街及附属用房、设备用房；2、3层是大餐厅、小餐厅、风味餐厅、KTV包房、泡泡迪吧及酒吧；4层多功能厅及歌舞表演大餐厅、小会议室、中会议室；5层是洗浴休息大厅、按摩包房、桑拿房及冲浪房；6层是酒店办公；7—2l层是酒店客房。
1空调设计1．1空调室内设计参数见表11．2空调室外设计参数冬季：空气调节温度-29℃；通风温度-20℃；相对湿度74％；风速3．8m／s夏季：空气调节温度30.3℃；通风温度27℃；相对湿度77％；风速3．5m／s1．3主要空调负荷夏季各房间得热量，根据下列各项确定：(1)通过围护结构传入的热量；(2)透过外窗进入的太阳辐射热量；(3)人体、食品、照明或物料散热量；(4)设备、管理及其它内部热源的散热量；(5)渗透空气带入的热量；(6)伴随各种散湿过程产生的潜热量。
通过围护结构进入的不稳定传热、透过外窗进入的太阳辐射热、人体散热量以及非全天使用的设备、照明灯具的散热量等形成的冷负荷，按不稳定传热方法计算确定。
冬季各房间的耗热量，按围护结构耗热量和冷空气进入的耗热量确定。
本工程总冷负荷2976．6kW，冷负荷指标82W／m2；总耗热量2577．3kW，耗热量指标71W／m2。
1．4空词系统形式A区主体和裙房4层健身房部分采用风机盘管加新风的空词方式；裙房其余部位采用定风量全空气空调方式。
B区地下层和1层大厅采用定风量全空气方式；其余部位采用风机盘管加新风的空调方式。

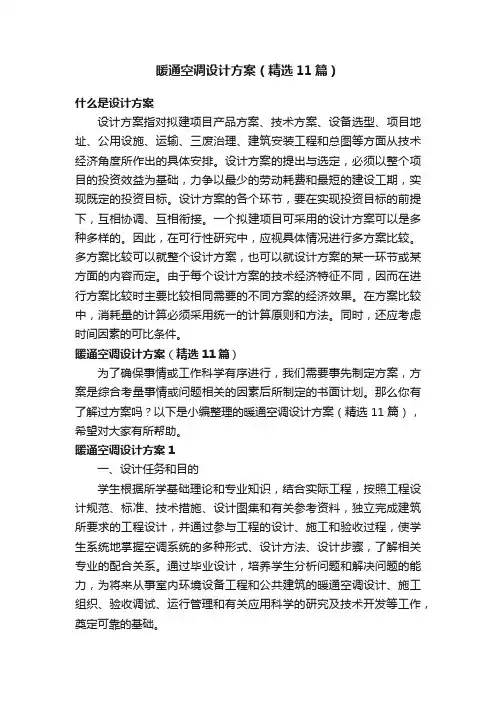

暖通空调设计方案（精选11篇）
暖通空调设计方案（精选11篇）什么是设计方案设计方案指对拟建项目产品方案、技术方案、设备选型、项目地址、公用设施、运输、三废治理、建筑安装工程和总图等方面从技术经济角度所作出的具体安排。
设计方案的提出与选定，必须以整个项目的投资效益为基础，力争以最少的劳动耗费和最短的建设工期，实现既定的投资目标。
设计方案的各个环节，要在实现投资目标的前提下，互相协调、互相衔接。
一个拟建项目可采用的设计方案可以是多种多样的。
因此，在可行性研究中，应视具体情况进行多方案比较。
多方案比较可以就整个设计方案，也可以就设计方案的某一环节或某方面的内容而定。
由于每个设计方案的技术经济特征不同，因而在进行方案比较时主要比较相同需要的不同方案的经济效果。
在方案比较中，消耗量的计算必须采用统一的计算原则和方法。
同时，还应考虑时间因素的可比条件。
暖通空调设计方案（精选11篇）为了确保事情或工作科学有序进行，我们需要事先制定方案，方案是综合考量事情或问题相关的因素后所制定的书面计划。
那么你有了解过方案吗？以下是小编整理的暖通空调设计方案（精选11篇），希望对大家有所帮助。
暖通空调设计方案1一、设计任务和目的学生根据所学基础理论和专业知识，结合实际工程，按照工程设计规范、标准、技术措施、设计图集和有关参考资料，独立完成建筑所要求的工程设计，并通过参与工程的设计、施工和验收过程，使学生系统地掌握空调系统的多种形式、设计方法、设计步骤，了解相关专业的配合关系。
通过毕业设计，培养学生分析问题和解决问题的能力，为将来从事室内环境设备工程和公共建筑的暖通空调设计、施工组织、验收调试、运行管理和有关应用科学的研究及技术开发等工作，奠定可靠的基础。
二、原始资料1、市设计工程所在地区：北京市2、气象资料：根据建筑所在地区，从设计手册中进行查找。
主要有供暖、空调室外设计温度，干、湿球温度，太阳辐射情况，冬季室外平均风速及主导风向等参数。
3、建筑资料给出建筑用途、建筑层高；图纸包括：建筑平面图、立面图等，图中应包括建筑尺寸、围护结构做法，门窗种类、做法、尺寸等。
暖通空调设计方案
暖通空调设计方案暖通空调设计方案「篇一」我国建筑事业蒸蒸日上，该行业的发展已经成为我国经济的领军行业，由此可知该行业的发展速度以及其对我国经济的影响程度。
但是建筑市场的竞争也越发的激烈起来，建筑企业想要提高自身的价值就需要对其建设施工技术进行考量，在保障建筑楼体质量的同时，提高其美观程度，将人们的需求放置在首位进行楼体的施工设计。
本文主要论述的是大型商业建筑暖通空调的节能优化设计，从多个角度去分析影响暖通空调设计的因素，结合大型商业建筑暖通空调节能设计的基本原则，对其进行优化的设计。
引言暖通空调已经成为我国建筑设施中最重要的一个电力设备，该设备在运行时，会耗费大量的电力能源，这给我国的发展产生了一定的阻碍作用。
但是暖通空调的使用是必不可少的，它的使用已经成为我们生活的一部分，它能调节室内的空气流通程度，对温度进行一定的控制，给人们营造一个舒适的生活环境，但是在实际的安装过程中，其空调的设立会遇到很多的问题，这些问题已经成为我国建筑施工设计的一个难点，对此，建筑公司需要加大对其研究力度，进一步优化其暖通空调的设立，将节能的理念融入到其中，维持我国生态系统的平衡，减少资源能源的耗用。
1大型商业建筑暖通空调节能设计的基本要求现阶段，我国已经越来越注重节能的设计理念，无论是在建筑行业上，还是在工业生产上，都将其节能作为最重要的一项设计技术。
在这种情况下，进行暖通空调的设计需要考虑到其节能设计的'基本要求。
①在设计暖通空调时，可以利用一些新型的设备元件，然后结合引进的传感器信息收集技术，建立出一个舒适的环境，这个环境的建立要完全符合其相关的标准参数，把舒适程度和节能效用联结在一起，形成一个不可分割的整体，提高暖通空调的灵活性，对其空气的湿度等进行有效的调节。
②暖通空调在设计时，需要对其天气气候的变化程度进行考察，依据其气候的而差异性，进行节能的设计，同时要把该大型商业建筑的结构考虑到其中，对其进行具有针对的优化。
精选3篇暖通空调设计工程案例

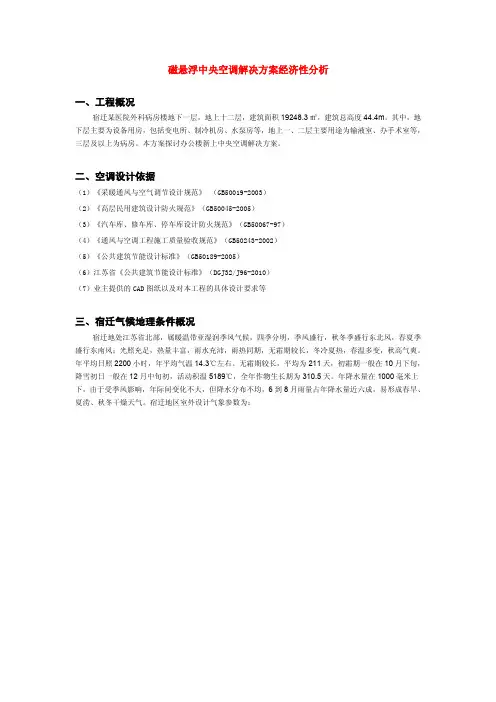

磁悬浮中央空调解决方案经济性分析一、工程概况宿迁某医院外科病房楼地下一层，地上十二层，建筑面积19248.3㎡，建筑总高度44.4m。
其中，地下层主要为设备用房，包括变电所、制冷机房、水泵房等，地上一、二层主要用途为输液室、办手术室等，三层及以上为病房。
本方案探讨办公楼新上中央空调解决方案。
二、空调设计依据（1）《采暖通风与空气调节设计规范》（GB50019-2003）（2）《高层民用建筑设计防火规范》（GB50045-2005）（3）《汽车库、修车库、停车库设计防火规范》（GB50067-97）（4）《通风与空调工程施工质量验收规范》（GB50243-2002）（5）《公共建筑节能设计标准》（GB50189-2005）（6）江苏省《公共建筑节能设计标准》（DGJ32/J96-2010）（7）业主提供的CAD图纸以及对本工程的具体设计要求等三、宿迁气候地理条件概况宿迁地处江苏省北部，属暖温带亚湿润季风气候，四季分明，季风盛行，秋冬季盛行东北风，春夏季盛行东南风；光照充足，热量丰富，雨水充沛，雨热同期，无霜期较长，冬冷夏热，春温多变，秋高气爽。
年平均日照2200小时，年平均气温14.3℃左右。
无霜期较长，平均为211天，初霜期一般在10月下旬，降雪初日一般在12月中旬初，活动积温5189℃，全年作物生长期为310.5天。
年降水量在1000毫米上下，由于受季风影响，年际间变化不大，但降水分布不均，6到8月雨量占年降水量近六成，易形成春旱、夏涝、秋冬干燥天气。
宿迁地区室外设计气象参数为：图1宿迁全年气温分布图四、空调负荷特点病房楼各房间使用功能不同，空调使用时间不同，各功能区运行时间为：可见，大楼空调使用时间较长，要求空调系统全天24小时运行，而且空调负荷波动较大，白天空调负荷大，夜间空调负荷小，低负荷时间占比较长，因此空调主机需要选取在满载时、低负荷运行时均能效较高产品。
磁悬浮机组很好的适应了这一点，特别适合在本项目使用。
暖通空调案例
暖通空调案例暖通空调系统是建筑物中不可或缺的一部分，它能够为建筑物提供舒适的室内环境，保证室内空气的新鲜和温度的适宜。
在实际的工程案例中，暖通空调系统的设计、施工和运行管理是非常重要的，下面我们将以一个实际的案例来说明暖通空调系统在建筑工程中的应用。
某办公楼的暖通空调系统设计采用了集中供冷供热的方式，主要包括空调末端设备、风管、水泵、冷却塔等组成部分。
在设计阶段，工程师充分考虑了建筑物的朝向、采光、人员密度等因素，合理确定了空调末端设备的选型和布置方式，保证了室内空气的流通和分布均匀。
同时，针对不同季节的供冷供热需求，设计了相应的水泵和冷却塔，保证了系统的稳定运行和节能效果。
在施工阶段，施工单位严格按照设计图纸和规范要求进行施工，保证了风管的安装质量和密封性，避免了漏风现象的发生。
此外，施工单位还对空调末端设备进行了调试和平衡，保证了系统的正常运行和舒适的室内环境。
在运行管理阶段，运维人员定期对暖通空调系统进行检查和维护，保证了设备的正常运行和寿命的延长。
同时，运维人员还根据实际情况对系统进行调整和优化，提高了系统的能效比和舒适度，为建筑物的使用者提供了良好的室内环境。
通过以上案例，我们可以看到，在建筑工程中，暖通空调系统的设计、施工和运行管理是密不可分的，只有各个环节协调配合，才能保证系统的稳定运行和良好的使用效果。
因此，作为暖通空调系统的设计者、施工单位和运维人员，都需要充分重视自身的工作，并与其他相关方进行有效沟通和协作，共同为建筑物的舒适性和节能性贡献力量。
总之，暖通空调系统在建筑工程中的应用是非常重要的，它不仅关乎建筑物内部环境的舒适度，还关乎能源的节约和环境的保护。
希望通过本案例的分享，能够引起大家对暖通空调系统的重视和关注，为建筑工程的可持续发展贡献自己的力量。
暖通空调设计案例分析-水系统
管径㎜
15
闭式系统 开式系统
管径㎜ 闭式系统 开式系统
0. 4~0.5 0.3~0.4
100 1.3~1.8 1.2~1.6
20 0.5~0.6 0.4~0.5
125 1.5~2.0 1.4~1.8
25 0.6~0.7 0.5~0.6
150 1.6~2.2 1.5~2.0
暖通空调设计案例分析 ——水系统
暖通空调设计案例
水系统
讲解思路： 冷却水系统——冷冻水系统
暖通空调设计案例——水系统 一、冷却水系统
1、冷却塔设计
各型冷却塔的冷能力
是指该塔在设计工况和气象参数条件下的名义流量。
设计时应修正
设计时应根据具体地方的气候条件及塔的服务对象确定塔的工作流量 及台数，并留有适当备用系数。
暖通空调设计案例——水系统 二、冷冻水系统
三）、管材与管径 管路系统的管材的选择可参照下表选用：
暖通空调设计案例——水系统 二、冷冻水系统
三）、管材与管径
水管管径D由下式确定：
D＝（4G/3.14v)1/2
式中：D——水管管径，m； G——管段水流量，m3/s； v——管段水流速，m/s；
暖通空调设计案例——水系统 二、冷冻水系统
对策：将冷却水的顶端设一个 防止真空的阀，破坏管中真空 度，当水泵停止时即不再会生 产虹吸现象，使水流失量达到 最小，
暖通空调设计案例——水系统
一、冷却水系统
现象：某工程制冷机的冷却塔安装 在30m高的屋顶上，地下室中设 有一水池，制冷机，冷却水泵均在 地下室中。冷却水泵的扬程为 60m水柱，水量为300m3/h， 水泵的电机容量为75KW，共3台。
暖通空调系统毕业设计 案例范本
暖通空调系统毕业设计案例范本题目：某办公楼暖通空调系统设计一、设计要求1.办公楼总面积为5000平方米，设计人数为200人，每人占用面积为25平方米。
2.设计室内温度为22℃~26℃，相对湿度为40%~60%。
3.设计采用中央空调系统，包括空气处理系统、水系统和电气控制系统。
4.设计满足节能、环保、安全、可靠的要求。
二、设计方案1.空气处理系统（1）空气处理系统包括新风系统和回风系统。
新风系统通过空气处理机将室外新鲜空气送入室内，回风系统将室内空气经过过滤、加湿、制冷或制热后送回室内。
（2）空气处理机采用全热交换式空气处理机，能够实现回风和新风之间的热量交换，达到节能的目的。
（3）室内空气通过高效过滤器过滤，能够有效地去除室内污染物，提供优质的室内空气。
2.水系统（1）水系统包括冷水系统和热水系统。
冷水系统采用冷水机组制冷，热水系统采用锅炉制热。
（2）冷水机组采用螺杆式制冷机组，能够满足室内制冷的需求，同时具有较高的能效比。
（3）热水系统采用燃气锅炉，能够快速制热，满足室内制热的需求。
（4）水系统采用水循环方式，通过水泵将水循环送至各个末端设备，如风机盘管、空气处理机等。
3.电气控制系统（1）电气控制系统采用PLC控制，能够实现系统的自动化控制，提高系统的可靠性和稳定性。
（2）系统配备温度、湿度、压力等传感器，能够实时监控室内环境参数，自动调节制冷、制热、加湿、除湿等设备的运行状态，保证室内环境的舒适度。
（3）系统具有远程监控功能，能够通过电脑、手机等设备实时监控系统运行状态，及时发现故障并进行维修。
三、设计结果1.空气处理系统设计结果（1）新风量：5000×0.2=1000m³/h（2）回风量：5000×0.2=1000m³/h（3）空气处理机选型：全热交换式空气处理机，处理风量为2000m³/h。
（4）高效过滤器选型：F7级别。
2.水系统设计结果（1）冷水机组选型：制冷量为100kW，选用螺杆式制冷机组。
某大厦暖通空调设计
某大厦的暖通空调设计摘要：随着人们对生活舒适度的追求越来越高，空调的使用越来越广泛，人们对空调设计的要求也越来越高；本文以某大厦的暖通空调设计为例，首先介绍了其冷源和热源的设计，接着讨论了风系统的设计，然后又论述了水系统的设计方案，阐述了该大厦的防排烟系统和消声减震设计，最后，分析了本大厦设计中需要注意的问题，希望能给同类设计人员提供参考和帮助。
关键字：暖通空调；设计；水系统；消声减振0 工程概况本工程中大厦占地面积大概为65000平方米，大厦总层数为38，其中地上35层，地下3层，地上高度大概为147米，该大厦的功能比较广泛，其用途包括5星级酒店、高档餐饮、娱乐、智能化办公室等。
1 暖通空调设计1.1 空调冷源本工程中的冷源设备为800rt的离心冷水机组两台，400rt的变频冷水机组1台，该设备中冷冻水的进出温度范围在6—12摄氏度；每小时冷冻420立方米的冷冻水泵3台，每小时冷冻210立方米的冷冻水泵2台；工程设计中选用每小时冷却800立方米的冷却水泵3台和每小时冷却400立方米的冷却水泵2台；本工程大厦的34层的设备层，用来存储空调冷源设备（包括冷冻、冷却水泵以及冷水机组等），工程中通过利用空气同水的接触（直接或间接）来冷却水的冷却塔设计在大厦的最高层。
本工程中将空调冷源机组设备设计在较高的楼层的原因是该大厦裙楼面积过小，不适合安装冷却塔，导致大厦的地下室不能设置冷水机组。
但是这种设计方法由于冷水机组位置较高所以其承受的压力大大减小，且降低了冷却塔的噪音，此外，显然减小了地下室面的占用，增大了其使用面积。
此外，根据有关建筑设计规范的要求，超高层建筑应设置避难层，结合大厦的具体情况和当地的消防水平，该大厦设置15层、25层和34层为消防避难层，34层同时做设备层和避难层使用增大了大厦的可使用面积。
1.2 空调热源该大厦的地下室设置有3台蒸汽锅炉，其每台每小时可产5吨的蒸汽，主要服务于大厦内部的空调、洗衣、洗澡等；根据实际情况，该大厦地下二层设有2 台汽水板式换热机组和1 台水水板式换热机组，地上18层设置两台汽水板式换热机组以及一台水水板式换热机组，它们都是利用蒸汽锅炉产生的蒸汽生产60摄氏度的热水，供大厦各楼层的空调末端使用。
某大酒店暖通空调设计方案
某大酒店暖通空调设计方案一、工程概述某大酒店位于具体地址，是一家集住宿、餐饮、会议、娱乐等功能于一体的综合性高档酒店。
酒店总建筑面积为X平方米，地上X层，地下X层。
建筑高度为X米，结构形式为具体结构形式。
二、设计依据1、《采暖通风与空气调节设计规范》（GB50019-2015）2、《公共建筑节能设计标准》（GB50189-2015）3、《建筑设计防火规范》（GB50016-2014）（2018 年版）4、酒店建筑的相关设计图纸及要求5、其他相关的国家及地方规范、标准三、室内外设计参数1、室外设计参数夏季空调计算干球温度：具体温度℃夏季空调计算湿球温度：具体温度℃冬季空调计算干球温度：具体温度℃冬季空调计算相对湿度：具体湿度%冬季采暖计算温度：具体温度℃2、室内设计参数客房：夏季温度具体温度℃，相对湿度具体湿度%；冬季温度具体温度℃，相对湿度具体湿度%餐厅：夏季温度具体温度℃，相对湿度具体湿度%；冬季温度具体温度℃，相对湿度具体湿度%会议室：夏季温度具体温度℃，相对湿度具体湿度%；冬季温度具体温度℃，相对湿度具体湿度%娱乐场所：夏季温度具体温度℃，相对湿度具体湿度%；冬季温度具体温度℃，相对湿度具体湿度%四、空调系统设计1、空调冷热源根据酒店的规模、使用特点及当地的能源供应情况，本工程采用具体冷热源形式作为空调系统的冷热源。
制冷机组选用具体型号，总制冷量为XkW，COP 值为X。
制热机组选用具体型号，总制热量为XkW，热效率为X%。
2、空调水系统空调水系统采用具体水系统形式，供回水温度为夏季具体温度℃／具体温度℃，冬季具体温度℃／具体温度℃。
冷冻水系统采用具体控制方式进行流量调节，以保证系统的节能运行。
冷却水系统采用具体冷却方式，冷却塔选用具体型号，安装在具体位置。
3、空调风系统客房采用具体风系统形式，每个客房设置独立的新风机组和风机盘管，以满足客人对空调的个性化需求。
餐厅、会议室、娱乐场所等大空间采用具体风系统形式，根据不同区域的使用时间和负荷特点，采用分区控制的方式。
暖通空调设计案例分析-风系统
暖通空调设计案例——风系统 案例3：
经验： ➢ 暖通工种与建筑工程对各种送、回风口及排风口的大小， 净面积，安装位置及做法在互提资料时，应详细交待清楚。 ➢ 在建筑详图画好之后，暖通人员应校核其净面积是否满 足要求，千万不要疏忽。
暖通空调设计案例——风系统
设计小知识：空调设计时控制噪声的重点。
1。记住噪声源
对策：把风机盘管的出风口用白铁皮 (或玻璃 纤维布)和罩子的出风口连接在一起就解决了。
暖通空调设计案例——风系统
案例8：
现象：某办公室，吊顶内均匀布置 风机盘管，送、回风口采用了同样 尺寸的散流器，结果室内温度梯度 大，热风下不来，如图所示。
原因：由于送、回风口太接近， 有一半的送风量直接吸入回风口， 造成短路。
对策：对已建工程只能更换净面积大的百叶，扩大管道出口，降低排风 管风速，加了两个消声弯头，并作吸声处理，结果降为65~70dB(A)。
注意风口百叶结构对风速的影响！
暖通空调设计案例——风系统 案例3：
经验： ➢ 对通风工程，厨房排风最好采用离心风机，风管风速控制 在8~10m/s，排风口风速不得大于6m/s。 ➢ 火灾时离心风机即可作为排烟风机，安全可靠。 ➢ 除非万不得已，厨房排风不要采用轴流风机。因为它本身 噪声高，长期排高温气体，效率也差。
经验：公共建筑中常用低速定风量空调系统，回风的方式，应视空调对 象的具休情况而定。如高级宾馆的门厅大堂、舞厅，大型商场，大宴会 厅，保龄球场等可采用集中回风方式。而对小商店，小餐厅、小客厅及 小间的游艺室等，因其间隔多，且易改变，应采用有回风管道的均匀回 风方式。使每一间隔内有良好的送排风系统。
暖通空调设计案例——风系统
设计小知识：空调设计时控制噪声的重点。
暖通空调设计案例分析-系统方式
对策：改换空调机组，增加了加湿段。该楼采用的加湿段是循环喷雾加 湿，使室内相对湿度维持在40~50%。照明负荷大时，冬季直接将室 外空气送入室内；但在办公室内采用分散的小型加湿器。使室内湿度能 维持在30%以上。
2)用集中冷源还是自带冷源要从投资与经常费用综合考虑。对个别使用 时间与众不同的房间，应设自带冷源的空调机。
3)大中型建筑物选制冷机的容量及台数时，应大小搭配；按过渡季的最 小负荷选一台小制冷机，这样既能满足部分小负荷运行的需要，又可节 约能耗。
暖通空调设计案例——系统方式
案例4：
现象：某电视台的空调系统除演播室外，将其他技术用房全用一套集中 空调系统供给，结果室温相差太大，有的叫热，有的喊冷，冬季送热风， 如中心机房已达30℃，而片库、资料室还不到18℃。同时，大演播室的 钢琴声在插播间中也能听到，电影机房的声音也能串到其他房间。相互 干扰，影响使用。
暖通空调设计案例——系统方式 案例3：
原因：将使用时间不一致的系统合同一个冷源供应。因复苏室内当有病 人时，要求空调昼夜不停，而复苏室的负荷还不足制冷机的20%，致使 制冷机卸载困难。
对策：复苏室另加了一台整体式空调机。
暖通空调设计案例——系统方式 案例3：
经验： 1) 空调系统划分时要了解清楚各空调房间的用途，规模，工作时间，负 荷变化等情况。负荷特性相差较大的房间应分别设系统。
干燥地区不加湿不行！
暖通空调设计案例——系统方式 案例2：
现象：某医院放射科诊疗部的检查室和机械室合用一个空调系统，温控 器设于机械室，冬季检查室的温度偏低，病人受不了，影响正常使用。
工程案例暖通空调设计方案
工程案例暖通空调设计方案1. 项目概况本案例是关于某大型商业综合体的暖通空调设计方案，该商业综合体包括商业购物中心、写字楼、酒店和娱乐设施等，总建筑面积约50万平方米。
本设计方案将针对该商业综合体的暖通空调系统，在满足舒适度和节能性能的基础上，致力于提供最佳的设计方案。
2. 设计目标本设计方案的主要目标是提供一个高效、可靠、节能、易于维护的暖通空调系统，以满足商业综合体内不同功能区域的空调需求。
具体的设计目标包括：(1)提供舒适的室内环境，满足不同功能区域的空调需求；(2)确保系统的运行稳定可靠，保障商业综合体的正常运营；(3)降低能耗，提高能源利用效率，减少对环境的影响；(4)优化系统的控制和管理，提高系统的维护性和可操作性。
3. 设计方案3.1 分区设计商业综合体内不同的功能区域有着不同的空调需求，本设计将根据功能区域的不同特点进行分区设计，针对每个区域提供相应的暖通空调方案。
具体分区设计如下：(1)商业购物中心：采用中央空调系统，配合新风系统，以满足大量人流和货物的冷热需求；(2)写字楼：采用变风量空调系统，实现不同楼层的空调需求差异化；(3)酒店客房：采用VRV多联机系统，以满足客房的个性化空调需求；(4)娱乐设施：采用分体式空调系统，以满足娱乐设施对空调的高负荷需求。
3.2 设备选型根据不同功能区域的需求，本设计将选用适合不同空调系统的设备，包括中央空调机组、新风机组、变风量空调机组、VRV多联机组和分体式空调机组等。
在设备选型中，将充分考虑设备的性能、稳定性、节能性和使用寿命，以确保系统的高效运行和可靠性。
3.3 控制系统为了实现对暖通空调系统的精细化管理，本设计将配置相应的控制系统。
通过实时监测室内外环境参数、设备运行状态和用能情况，实现对系统的精准控制。
同时，采用智能化的控制手段，实现系统的自适应调节和智能化运行，提高系统的能源利用效率和舒适度。
3.4 节能措施节能是本设计的重要目标之一，因此我们将在设计中采取多种节能措施，包括但不限于：(1)采用高效设备：选择高效的暖通空调设备，提高系统的能源利用效率；(2)优化系统结构：通过合理设计系统结构，减少能耗和系统压降；(3)采用新技术：引入新技术，如变频调速技术、热泵技术等，提高系统的能效比；(4)控制策略优化：优化控制策略，实现系统的智能化运行，提高系统的能源利用效率。
暖通空调案例
暖通空调案例暖通空调系统是建筑工程中不可或缺的一部分，它涉及到室内空气的通风、空调、供暖等工程，对于建筑物的舒适性和能源消耗都有着重要的影响。
在实际工程中，暖通空调系统的设计和运行往往面临着各种挑战和问题，下面我们通过一个实际案例来探讨暖通空调系统的设计和运行。
某办公楼的暖通空调系统设计初期，由于建筑结构和用途的特殊性，设计师在选择空调设备和管道布局时遇到了一些困难。
首先，由于建筑物的采光和隔热设计，部分房间的进出风口位置受到了限制，导致空调系统的布局受到了一定的影响。
其次，由于建筑物的使用要求，部分房间需要实现不同温度和湿度的控制，这对空调系统的设计和运行提出了更高的要求。
针对这些问题，设计师们进行了充分的讨论和研究，最终确定了一套符合建筑要求的暖通空调系统方案。
在系统运行阶段，由于建筑物的使用情况和外部环境的变化，暖通空调系统也面临着一些挑战。
例如，夏季高温天气下，系统需要保证室内的舒适温度，但由于建筑外墙的日照和隔热设计，部分房间的温度控制难度较大。
为了解决这一问题，工程师们对系统的运行参数进行了调整，并采用了智能控制系统，实现了对不同房间的精细化控制，提高了系统的运行效率和舒适性。
除此之外，在系统运行过程中，还出现了一些设备故障和能耗过高的问题。
例如，部分风机和水泵设备出现了频繁的故障，给系统的稳定性和可靠性带来了一定的影响。
针对这一问题，工程师们对设备进行了全面的检查和维护，并对系统的运行参数进行了优化，最终解决了设备故障和能耗过高的问题。
通过这个案例，我们可以看到，暖通空调系统的设计和运行是一个复杂而又关键的工程，它需要设计师和工程师们充分的沟通和合作，以及对系统运行参数和设备状态的不断监测和调整。
只有这样，才能确保暖通空调系统能够有效地满足建筑物的使用要求，提高建筑物的舒适性和能源利用效率。
综上所述，暖通空调系统的设计和运行需要多方面的考虑和努力，只有在设计和运行阶段充分的沟通和合作，以及对系统运行参数和设备状态的不断监测和调整，才能确保系统的稳定性和可靠性，提高建筑物的舒适性和能源利用效率。
(建筑暖通工程)寿光商务小区暖通空调节能设计中国空调制冷网空调制冷精编
（建筑暖通工程）寿光商务小区暖通空调节能设计中国空调制冷网空调制冷寿光商务小区暖通空调节能设计我国20世纪60年代中期至70年代，由于片面的强调降低基本建设的造价和减轻结构自重，导致壹再削弱维护结构的保温隔热水平，采暖和空调能耗大，经济和社会效益都很差。
现我国建筑用能已接近全国能源消费总量的1/3。
我国20世纪60年代中期至70年代，由于片面的强调降低基本建设的造价和减轻结构自重，导致壹再削弱维护结构的保温隔热水平，采暖和空调能耗大，经济和社会效益都很差。
现我国建筑用能已接近全国能源消费总量的1/3。
就目前中国居民的消费水平和消费习惯而言，居住建筑能耗和公共建筑或国外居住建筑相比是非常少的。
居住建筑提倡节能设计，目的是提高人们生活的舒适性。
而公共建筑提倡节能设计才是建立集约型社会的关键环节。
公共建筑分为以下几类：办公建筑(写字楼、政府部门办公楼)，商业建筑(商场、金融建筑),旅游建筑(旅馆、娱乐场所)，科教文卫建筑(文化、教育、科研、医疗、卫生、体育)，通信建筑(邮电、通讯、广播)以及交通运输(机场、车站等)。
有数据显示：就政府部门办公楼每年所消耗能量相当于全国八亿农民全年全部的能耗：办公室里夏天穿毛衣御寒、冬天衬衣短袖解署、白天亮灯办公、热水机饮水机下班后没人关。
当下全球范围内已开始能源紧张，尤以中国较为严重，随着中国经济的高速发展,对能源的使用和节约就更加迫切了。
寿光商务小区为寿光市人民政府政务中心办公楼，是节能要求中应首先引起重视的建筑类型。
本次设计从建筑热工计算入手，在暖通空调节能方面做了多方面努力，使本次工程设计满足了节能50%这壹节能目标。
工程概况寿光商务中心位于寿光市圣城街南侧，为寿光市人民政府政务中心办公楼。
本次设计共有办公楼6栋，占地面积约1270亩。
其中1、2#楼建筑布局完全对称，共地上5层，首层为架空层，其功能为车库、设备及电气用房;1至4层均为办公、会议室等。
建筑面积各为25800m2，建筑高度为20.15m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁悬浮中央空调解决方案经济性分析一、工程概况宿迁某医院外科病房楼地下一层，地上十二层，建筑面积19248.3㎡，建筑总高度44.4m。
其中，地下层主要为设备用房，包括变电所、制冷机房、水泵房等，地上一、二层主要用途为输液室、办手术室等，三层及以上为病房。
本方案探讨办公楼新上中央空调解决方案。
二、空调设计依据（1）《采暖通风与空气调节设计规范》（GB50019-2003）（2）《高层民用建筑设计防火规范》（GB50045-2005）（3）《汽车库、修车库、停车库设计防火规范》（GB50067-97）（4）《通风与空调工程施工质量验收规范》（GB50243-2002）（5）《公共建筑节能设计标准》（GB50189-2005）（6）江苏省《公共建筑节能设计标准》（DGJ32/J96-2010）（7）业主提供的CAD图纸以及对本工程的具体设计要求等三、宿迁气候地理条件概况宿迁地处江苏省北部，属暖温带亚湿润季风气候，四季分明，季风盛行，秋冬季盛行东北风，春夏季盛行东南风；光照充足，热量丰富，雨水充沛，雨热同期，无霜期较长，冬冷夏热，春温多变，秋高气爽。
年平均日照2200小时，年平均气温14.3℃左右。
无霜期较长，平均为211天，初霜期一般在10月下旬，降雪初日一般在12月中旬初，活动积温5189℃，全年作物生长期为310.5天。
年降水量在1000毫米上下，由于受季风影响，年际间变化不大，但降水分布不均，6到8月雨量占年降水量近六成，易形成春旱、夏涝、秋冬干燥天气。
宿迁地区室外设计气象参数为：图1宿迁全年气温分布图四、空调负荷特点病房楼各房间使用功能不同，空调使用时间不同，各功能区运行时间为：可见，大楼空调使用时间较长，要求空调系统全天24小时运行，而且空调负荷波动较大，白天空调负荷大，夜间空调负荷小，低负荷时间占比较长，因此空调主机需要选取在满载时、低负荷运行时均能效较高产品。
磁悬浮机组很好的适应了这一点，特别适合在本项目使用。
五、不同空调方案及设备选型本方案拟分别将螺杆式冷水机组方案和磁悬浮机组方案做一对比。
根据冷水机组选型不同，有以下三个设备方案对比：（1）空调负荷冷负荷指标：149W/㎡，空调面积：13394㎡，则夏季冷负荷：1995.7KW（折合567USRt）（2）冷水机组选型设计采用两台制冷量1000KW冷水机组，空调水系统共用一个。
（3）水泵及冷却塔选型冷冻水泵规格：200m3/h，扬程32m，功率30KW，两用一备；冷却水泵规格：260m3/h，扬程28m，功率30KW，两用一备；冷却塔规格：250m3/h，风机规格7.5KW×2，数量为两台。
以上设备，无论螺杆机和磁悬浮均为多机头机组，其可靠性和部分负荷效率较高。
不同空调设备方案及辅助设备参数：六、运行经济性分析空调运行费用计算基于：1、空调负荷：1995.7KW；2、运行时间：5月16日～10月15日，计152天；日运行时间24小时，年总运行时间3648小时；3、包括空调主机、空调水泵、冷却水泵、冷却塔风机耗电。
制冷运行费用=水冷机组运行费用+水泵及冷却塔运行费用3.1水冷机组运行费用=输入功率×每天运行时间×运行天数×空调负荷率×电价3.2循环水泵运行费用=输入功率×每天运行时间×运行天数×电价3.3冷却水泵+冷却塔风机运行费用=输入功率×每天运行时间×运行天数×电价七、数据汇总和投资回收期计算说明：以上设备投资的计算是基于螺杆机使用寿命15年、磁悬浮使用寿命30年。
可见，选用两台磁悬浮机组，或者选用磁悬浮与螺杆机组合方案较全部采用螺杆机组更加经济。
忻州神达集团办公综合楼项目空调方案一、工程概况山西忻州神达能源集团有限公司是忻州市政府批准成立的地方国有大型煤炭企业，主要从事煤炭开采、加工、运销和煤炭化工、煤炭发电。
公司实施以集团公司、县公司、基层煤业公司三级责任主体为基础的集团化管理体制和运行模式。
其下有4个县级分公司，15个煤业公司。
总资产31.6亿元，员工2000多人，所属矿井井田面积91.23Km2，资源储量14亿吨，核定年产能1650万吨。
本工程为忻州神达集团办公综合楼工程，总建筑面积24000平方米，地上十五层。
其中一~四层为酒店场所，面积为7270平方米，五~十五层为办公场所，面积为14130平方米。
二、设计依据1、建设单位设计书及甲方提供资料中与本专业设计有关内容.2、建筑专业提供的建筑图纸3、有关规范《采暖通风与空气调节设计规范》GB50019-2003《民用建筑热工设计规范》GB50176-93《建筑设计防火规范》GB50016-2006《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《公共建筑节能设计标准》DBJ04-241-2006《暖通空调制图标准》GB/T50144-2001《05系列建筑标准设计图集》《建筑工程设计文件编制深度规定》<2003年4月版>《通风与空调工程施工质量验收规范》GB50243-2002《通风管道技术规程》JGJ141-2004三、设计参数:忻州冬无严寒、夏无酷暑，气候宜人、四季分明。
属于温带大陆性季风气候，全年平均气温在4.3℃～9.2℃之间。
年降水量为345㎜～588㎜。
四、空调系统设计概述：本工程夏季设计冷负荷为1625KW。
1、冷源夏季空调冷源一至四层选用模块式风冷冷(热)水机组四台，总制冷量为520 KW；五至七层选用模块式风冷冷(热)水机组三台，总制冷量为325KW；八至十五层选用模块式风冷冷(热)水机组六台，总制冷量780KW.2、热源冬季空调用热水由集中供热管网经制冷机房的换热器供给,一次热媒设计温度为95~70℃,二次热媒设计温度为60~50℃。
五、空调系统划分：注：一至四层方案二：1、一至四层的主要使用功能是酒店住宿、餐饮之类型，所以考虑到热回收再利用的环保方案，初步确定该区域在夏季制冷+热水运行，为客户免费提供热水；春秋过渡季节制热水运行，相当于专用空气能热水机；冬季制热+热水运行，既能提供空调供暖，又能提供生活热水。
2、设计选型根据初步统计，该区域所需热水32间，热水量的确定：每人用热水量为120m3/h，则生活热水为32*2*120=7680L；热负荷的确定，在进水温度为5℃，出水温度为55℃的情况下Q=CM△t=4.2*7680*(55-5)=1612800KJ机组选型，取机组加热时间为7h/天则：t=1612800/(3600*7)=64KW选机型LSQWRF65M/R一台3、水箱的选择V＝L*A*h*K/H＝7680*3*4*1.3/24＝4992L所以选5m3的保温水箱L：7680L，A＝3，h＝4h，K＝1.3安全系数，H＝24h4、方案说明：夏季，当热水需求没有满足时，机组进行制冷+热水，当热水需求满足时，机组自动转换为制冷运行。
靠这种模式用热水完全免费，综合能效高于普通风冷冷水机组2倍以上。
其它时间制热水时，耗电仅电热水器的25%，相当于燃气热水器的40%。
冬季，根据设定的优先级自动进行制热和制热水转换，满足客户的需求。
5、当地水质分析：PH值：6.5-8.0导电率：＜200Uv/cm(25℃)氯离子：＜50ppm硫酸离子：＜50ppm含铁量：＜0.3ppm碱离子：＜50ppm总硬度：＜50ppm矽：＜30ppm六、设备技术参数七、运行范围名义工况时的温度条件机组运行范围：八、能力修正九、关于安装1、设备安装：空气处理机组选用吊顶式新风机组，风机盘管选用卧式吊顶暗装型安装按照设备厂方提供资料进行。
每台机组、风机盘管的水路系统供水管安装阀门、过滤器、软管接头。
风机盘管安装详05N4-1-80~81，吊顶式空调器吊杆采用膨胀螺栓固定。
安装详见产品安装说明或参见05N4-1-42~44。
2、风管材料：风管均采用镀锌钢板，风管法兰及螺栓规格按照<全国通用通风管道统一规格>制作，风管长边大于500mm的弯管均设导流片。
胀螺栓固定。
镀锌钢板风管安装详98N4(二)——7，8，12，17，103~118p。
土建风道应内壁光滑，严密不漏风。
当土建未达到上述要求时。
不得安装风管等构造。
土建风道与风管连接处应安装密封条。
3、风管防腐：钢板风管破损接口处刷防锈漆两道，部件、支、吊托架及基础钢构件均应在除锈后涂防锈底漆两道，明装部分再涂面漆两道，埋在混凝土中固定部分应除油污，但不得涂油漆。
4、风管保温：风管采用超细玻璃棉板保温，保护层为铝箔纸，厚度为28mm，排风管不保温。
密度为48Kg/m3。
5、风口：风机盘管送回风口及风管上的送回风口应与室内建筑装修配合安装。
6、风口：风机盘管送回风口及风管上的送回风口应与室内建筑装修配合安装。
新风空气处理机组和电动多叶调节阀连锁控制，新风机开，电动多叶调节阀开，新风机关，电动多叶调节阀关。
7、风管连接：钢板风管连接应保持垂直，以免螺丝拧紧时损坏法兰，法兰接口处采用4mm橡胶垫.风管与其它管路交叉及影响橡胶垫。
风管与其它管路交叉及影响。
8.水路系统安装：(1)、管材：冷热水管及凝水管DN≤32时采用热镀锌钢管。
DN＞32时采用焊接钢管。
焊接钢管采用焊接，热镀锌钢管采用螺纹连接，与新风机连接采用法兰连接。
(2)、管材：冷热水管及凝水管DN≤32时采用热镀锌钢管。
DN＞32时采用焊接钢管。
焊接钢管采用焊接，热镀锌钢管采用螺纹连接，与新风机连接采用法兰连接。
(3)、空调水系统所有干管及支立管阀门DN>40时，采用对夹蝶阀，公称压力 1.0MPa，DN<40时采用丝扣闸阀。
(4)、管道防腐：冷热水管。
镀锌管在接口及表面破损处清理后刷防锈漆两道。
焊接钢管除锈合格后，刷防锈漆两道，面漆两道。
(5)、管道保温：冷热水管试压完毕采用超细玻璃棉管壳保温。
保护层为铝箔纸，保温厚度为当管径DN50~DN100时40mm，≤DN40时35mm，DN125~DN250时45mm。
9、冷凝水管穿墙和楼板处，保温层不能间断，在墙体或楼板的两侧设置夹板，夹板空间应添充松散保温材料(岩棉或矿棉)。
10、管道穿过墙壁和楼板，设置塑料套管。
安装在楼板内的套管，其顶部应高出装饰地面底部应于楼板底面相平；安装在墙壁内的套管其两端与饰面相平。
穿过楼板的套管与管道之间缝隙用阻燃密实材料和防水油膏填实端面光滑。
穿墙套管与管道之间缝隙用阻燃密实材料填实，且端面光滑。
管道的接口不得设在套管内。
11、管道试压：冷热水管进行水压试验。
10分钟压力降不大于0.8MPa且0.02MPa不渗不漏为合格，凝水管进行通水试验，不渗不漏为合格。
12、水系统最高处配置自动排气阀，最低处设置DN25的泄水阀。
