锅炉烟囱制作要求

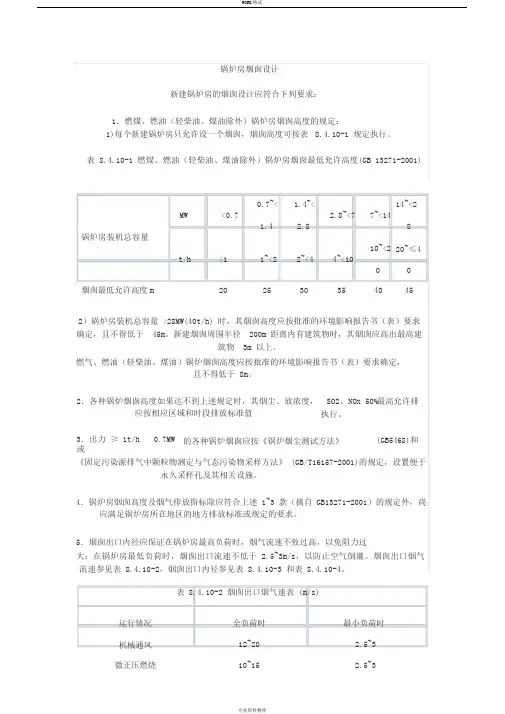

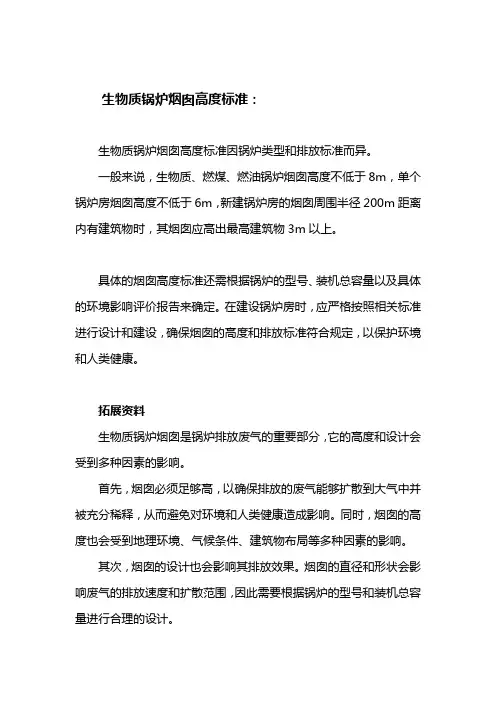

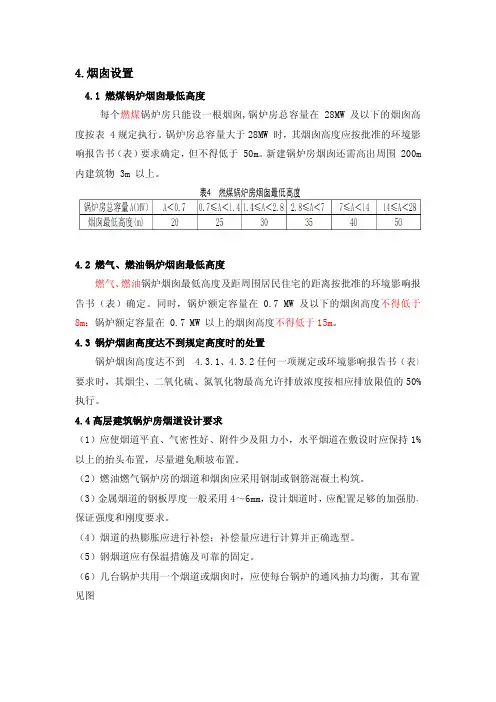

锅炉烟囱技术要求

A排烟管构造技术要求说明

1.排烟出口支管道：由SUS304不锈钢板制成，内壁厚度1.0mm，外壁厚度

0.8mm。（此厚度适用于≤Ф800mm的烟管），整条水平及垂直的排烟主管道：

由SUS304不锈钢板制成，内壁厚度1.2mm，外壁厚度1.0mm。（此厚度适用于≥Ф800mm的烟管）专供排烟用的预制双层保温不锈钢排烟管。

2.不锈钢排烟管须采用单面焊接，双面成型的焊接工艺（不用焊丝），确保烟囱

使用寿命30年，并按照厂家所提供的安装要求进行施工。烟管在需要法兰连接的位置采用Ω卡箍连接，方管采用TFD法兰连接，并配有耐高温和气密的垫片。

3.垂直排烟管道须采用承托框架，间隔4-6m，作为垂直排烟管道的导向和支承。

水平管道须保证3-5‰的斜率。

4.在垂直排烟管的底部须设有清扫口/排污装置。

5.每台锅炉的烟道出口设有烟道调节阀，并在适当处装设防爆阀。

6.整条排烟管道须尽量利用楼板、墙体和顶板作支撑，各承托支架必须不能与

排烟管道直接接触。所有承托支架需容许排烟管道膨胀收缩时所引起的相应位移不会影响建筑结构。

7.烟道三通须采用互补式，以利于烟气的排放流畅。

B排烟管保温

1.整条水平及垂直排烟管道须加以隔热和保温材料，保温材料需采用50mm厚

的硅酸铝纤维棉隔热、保温（如烟气温度为200℃，硅酸铝保温材料导热系数为0.053 w/m·k）。

2.烟囱在构造上不允许热桥的出现，烟囱与主体结构的连接要充分考虑到热应

力的影响。

3.锅炉的排烟温度为200℃，保温后烟囱外壁温度不高于50℃。

C排烟管膨胀伸缩器

1.须计算有关排烟管道的膨胀量和选取适当的膨胀伸缩器，在适当的位置设置。

2.所提供的膨胀伸缩器须为专供高温排烟系统的设计，所用材料均适用于高温

操作，采用翻边焊接连接。
