油罐上为什么要安装呼吸阀
储罐呼吸阀工作原理
储罐呼吸阀工作原理1. 引言在储罐中进行液体或气体的贮存时，由于温度变化、液位变化等因素，会导致内部压力的变化，这时就需要使用呼吸阀来调节储罐内的压力，并保证储罐的安全运行。
本文将详细介绍储罐呼吸阀的工作原理。
2. 储罐呼吸阀的功能储罐呼吸阀主要有以下几个功能： - 调节储罐内部的压力，避免过高或过低的压力对储罐造成损坏。
- 防止储罐内部产生真空，避免储罐塌陷等危险情况的发生。
- 防止储罐内外压力差引起的溢出或大量进气。
3. 储罐呼吸阀的工作原理储罐呼吸阀的工作原理主要分为两个方面：进气和排气。
3.1 进气当储罐内部产生真空时，呼吸阀会自动打开，让空气从外部进入储罐，平衡内外压力。
具体步骤如下： 1. 储罐内部产生真空。
2. 储罐呼吸阀感应到真空信号。
3. 呼吸阀开启，允许空气从外部进入储罐。
4. 空气进入储罐，平衡内外压力。
3.2 排气当储罐内部产生过高的压力时，呼吸阀会自动打开，将多余的气体排出储罐，保证内部压力稳定。
具体步骤如下： 1. 储罐内部产生过高压力。
2. 储罐呼吸阀感应到压力信号。
3. 呼吸阀开启，将多余气体排出储罐。
4. 压力降至合适范围，呼吸阀关闭，停止排气。
4. 储罐呼吸阀的结构储罐呼吸阀一般由以下几个部分组成： - 阀盖：位于呼吸阀的顶部，用于固定阀芯。
- 阀体：位于呼吸阀的中间，是气体进出口的通道。
- 阀座：位于呼吸阀的底部，用于将阀芯与阀体连接起来。
- 阀芯：呼吸阀的关键部分，根据压力信号控制进气和排气。
5. 储罐呼吸阀的选型考虑因素在选择储罐呼吸阀时，需要考虑以下因素： - 储罐的类型和容量：不同类型和容量的储罐需要不同规格的呼吸阀。
- 贮存介质的性质：介质的特性决定了呼吸阀的材质和密封要求。
- 工作环境条件：温度、湿度等环境因素会影响呼吸阀的工作效果。
- 安全要求：根据储罐的安全要求选择合适的呼吸阀。
6. 储罐呼吸阀的安装和维护储罐呼吸阀的安装和维护对于保证其正常工作和延长使用寿命非常重要。
呼吸阀
呼吸阀科技名词定义中文名称：呼吸阀英文名称：breather valve定义：由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。
呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。
编辑本段作用它充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。
当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在继续下降。
编辑本段机械呼吸阀的选用1、对安装位置的要求和温度范围的要求，如寒冷地区就应选用全天候呼吸阀，而安装在管道中的应选用管道式呼吸阀。
2、机械呼吸阀的控制压力应与有关的承压能力相适应。
3、机械呼吸阀的规格（法兰通径）应满足油罐的最大进出油呼吸气体流量要求。
呼吸阀分为两种：第一种是达到一定压力时，进行呼或吸；另一种是设计成纯粹只呼不吸，可以理解为用两个适当压力的单向阀代替。
第二种呼吸阀类似于单向止逆阀，它只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。
对于存放有毒物质的贮罐，是没有的呼吸阀的，或者加活性碳过滤器等处理装置的。
呼吸阀一般用在常压或低压贮罐上，即只有常压和低压贮罐才有罐呼吸排放（在低压罐上常有蒸汽回收系统），高压贮罐没有排放量，无呼吸损失和工作损失。
固定顶罐的主要排放量分为呼吸损失（小呼吸排放）和工作损失（大呼吸排放）。
呼吸排放计算固定顶罐的呼吸排放可用下式估算其污染物的排放量：LB=0.191×M（P/（100910-P））^0.68×D^1.73×H^0.51×△T^0.45×FP×C×KC式中：LB-固定顶罐的呼吸排放量（Kg/a）；M-储罐内蒸气的分子量；P-在大量液体状态下，真实的蒸气压力（Pa）；D-罐的直径（m）；H-平均蒸气空间高度（m）；△T-一天之内的平均温度差（℃）；FP-涂层因子（无量纲），根据油漆状况取值在1~1.5之间；C-用于小直径罐的调节因子（无量纲）;直径在0~9m之间的罐体，C=1-0.0123(D-9)^2 ; 罐径大于9m的C=1；KC-产品因子（石油原油KC取0.65，其他的有机液体取1.0）工作排放计算工作排放是由于人为的装料与卸料而产生的损失。

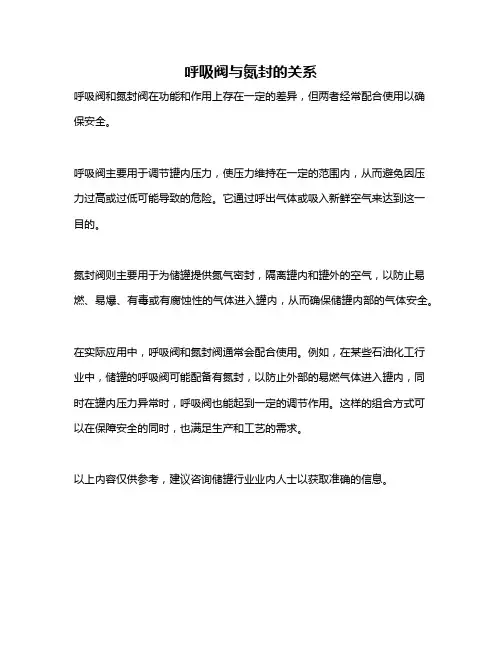

呼吸阀与氮封的关系
呼吸阀与氮封的关系
呼吸阀和氮封阀在功能和作用上存在一定的差异，但两者经常配合使用以确保安全。
呼吸阀主要用于调节罐内压力，使压力维持在一定的范围内，从而避免因压力过高或过低可能导致的危险。
它通过呼出气体或吸入新鲜空气来达到这一目的。
氮封阀则主要用于为储罐提供氮气密封，隔离罐内和罐外的空气，以防止易燃、易爆、有毒或有腐蚀性的气体进入罐内，从而确保储罐内部的气体安全。
在实际应用中，呼吸阀和氮封阀通常会配合使用。
例如，在某些石油化工行业中，储罐的呼吸阀可能配备有氮封，以防止外部的易燃气体进入罐内，同时在罐内压力异常时，呼吸阀也能起到一定的调节作用。
这样的组合方式可以在保障安全的同时，也满足生产和工艺的需求。
以上内容仅供参考，建议咨询储罐行业业内人士以获取准确的信息。
呼吸阀原理
呼吸阀
悬式隔板
结构原理图
p0
盛液槽 连接管
p
（a） P0= P
（b） P0< P
液压安全阀
工作原理
当机械呼吸阀因锈蚀或冻结而不能动 作时，液压式安全阀工作，保证油罐的安
P0:大气压 全。当罐内压力增高时， 罐内的气体通过 P:罐内气压 中心管的内环空间， 把油封挤入外环空
间（b）图；若压力继续升高，内环油面 和中间隔板下缘相平时，罐内气体通过隔 板下缘逸入大气，使罐内气体压力不再上 升。反之，当罐内出现负压时，外环空间 的油封降低被大气压入内环空间（c）图， 外环液面到达中间隔板的下缘时，空气进 入罐内，使罐内压力不再下降。
呼吸阀原理
储油罐付油演示图
呼吸阀
结构原理图
机械呼吸阀
工作原理
压力阀 真空阀
呼吸阀的作用是保持油罐气体空间压力在一 定范围内， 以减少蒸发损失，保证油罐安全。机 械式呼吸阀由压力阀和真空阀两部分组成。 当罐
p p0
P0> P P0 大气压
p0 p
P0< P P 罐内气压
内气体空间压力低于设计的允许真空压力时， 大气压力顶开真空阀盘，向罐内补入空气，使压 力不再下降， 以免油罐抽瘪。当罐内气体空间的 压力超过油罐设计压力时，压力阀被气体顶开 ， 气体从罐内排出， 使罐内压力不再上升。
油罐进油时
储油罐进油演示图
呼吸阀的作用是保持油罐气体空间压力在一定范围内， 以减少蒸发损失，保证油罐安全。 当罐内气体空间的压力超过油罐设计压力时，压力阀被气体顶开 ，气体从罐内排出， 使罐内压力不再上升。 机械式呼吸阀由压力阀和真空阀两部分组成。 机械式呼吸阀由压力阀和真空阀两部分组成。 当罐内气体空间压力低于设计的允许真空压力时， 大气压力顶开真空阀盘，向罐内补入空气，使压力不再下降， 以免油罐抽瘪。 当罐内气体空间的压力超过油罐设计压力时，压力阀被气体顶开 ，气体从罐内排出， 使罐内压力不再上升。 机械式呼吸阀由压力阀和真空阀两部分组成。 若压力继续升高，内环油面和中间隔板下缘相平时，罐内气体通过隔板下缘逸入大气，使罐内气体压力不再上升。 机械式呼吸阀由压力阀和真空阀两部分组成。 当机械呼吸阀因锈蚀或冻结而不能动作时，液压式安全阀工作，保证油罐的安全。 机械式呼吸阀由压力阀和真空阀两部分组成。 当罐内压力增高时， 罐内的气体通过中心管的内环空间， 把油封挤入外环空间（b）图； 当罐内气体空间的压力超过油罐设计压力时，压力阀被气体顶开 ，气体从罐内排出， 使罐内压力不再上升。 机械式呼吸阀由压力阀和真空阀两部分组成。 当罐内气体空间压力低于设计的允许真空压力时， 大气压力顶开真空阀盘，向罐内补入空气，使压力不再下降， 以免油罐抽瘪。 当罐内气体空间压力低于设计的允许真空压力时， 大气压力顶开真空阀盘，向罐内补入空气，使压力不再下降， 以免油罐抽瘪。 机械式呼吸阀由压力阀和真空阀两部分组成。 当机械呼吸阀因锈蚀或冻结而不能动作时，液压式安全阀工作
储油罐呼吸阀的维护与保养
储油罐呼吸阀的维护与保养呼吸阀简介根据国家标准〈油化工企业设计防火规范〉（GB50160-90）之规定，“甲、乙类液体的固定顶罐，应用阻火器和呼吸阀”。
可见呼吸阀、阻火器是储罐不可缺少的安全设施。
呼吸阀不仅能维持储罐气压平衡，确保储罐在超压或真空时免遭破坏，且能减少罐内介质的挥发和损耗，满足储罐大小呼吸的通气要求。
结构及工作原理呼吸阀是保护储罐安全的重要附件，安装于灌顶，用于自动控制储罐内外气体通道的启闭，维持储罐的压力平衡，对储罐的超压或超真空起保护作用，又可以在一定范围内降低储罐内介质的蒸发损失。
呼吸阀是利用阀盘（有时阀盘上加重块）的重量，来控制罐内的呼气压力和吸入的真空度。
当罐内气体的压力超过油罐的允许压力值时，压力阀即被顶开，混合气从罐内逸出（呼出），使罐内的压力不再增高。
当罐内气体的真空度超过储罐的允许真空度时，真空阀即被顶开，吸入空气（吸入）维持储罐压力平衡。
压力在一定范围内，储罐不呼吸，所以呼吸阀在一定程度上减少了介质的蒸发损耗。
呼吸阀控制的压力和真空度的数值应根据储罐结构本身的允许值来决定。
选择呼吸阀型号时，要根据介质收发作业时的最大排量来确定。
呼吸阀的直径大于250mm 时，可选用两个不超过250mm的呼吸阀。
当罐内气压力大于储罐允许压力时，介质蒸汽经压力阀外逸，此时真空阀处于关闭状态；当罐内气压力小于储罐允许真空度时，新鲜空气通过真空阀进入罐内，此时压力阀处于关闭状态，允许压力（或真空压力）靠调节盘的重量来控制。
机械呼吸阀选择表呼吸阀数呼吸阀规格储罐收发介质流量（m³/h）＜251DN5026～1001DN100101～1501DN150151～2501DN200251～3001DN250＞3002DN300呼吸阀主要技术参数呼吸阀的使用维护呼吸阀常见故障主要有：漏气、卡死、粘结、堵塞、冻结以及压力阀和真空阀常见开等。
1、漏气：一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形及阀盘导杆倾斜等原因造成。
呼吸阀
呼吸阀（油罐机械）的使用与管理机械呼吸新阀是控制轻油罐内气体空间压力，抑制油料蒸发损耗，防止油料质量降低，保护油罐免遭损坏的一种油罐专用阀门，是轻油罐重要的安全附件之一。
可见，合理选择机械呼吸阀、加大管理力度，使其充分发挥效能，是确保油罐安全、预防事故的重要手段。
轻质油料具有易蒸发、易燃烧、易爆炸、有毒等特性。
轻油罐进行呼吸时，将向罐外呼出较浓的油气，不但会造成油料数量上的损失，而且使油料质量因轻质成份的挥发而有所下降，更为重要的是呼出的油蒸气逸散到大气中具有潜在的危险性，容易引发着火、爆炸、中毒、污染环境等不良后果。
因此，轻油罐安装机械呼吸阀，使油罐始终能够在任何气温或工作条件下，保持油罐内外压力的平衡，并使油罐在一定的正负压范围内，保持油罐的相对严密性，不会使油料任意蒸发而增大损耗，保证了油料质量。
同时，能确保油罐正压时不被胀裂，负压时不被吸瘪，保障了油罐的安全。
机械呼吸阀主要由阀体、压力阀、真空阀和阀座等组成，它是利用阀盘的重量（或弹簧的张力）来控制和调节油罐内部混合蒸发气体气压的。
当油罐进油或罐内油料受热升温蒸发、蒸气压增大超过设计规定正压时，出气阀盖（即压力阀盘）即被顶开，罐内蒸气呼出；当油罐出油或罐内温度降低、蒸气压减少超过设计规定负压时，罐外大气即顶开进气阀盖（即真空阀盘）进入罐内。
油罐的呼吸分为两种，当油罐在进出油料时，要向罐外排出或向罐内吸入气体的过程称为油罐的大呼吸；当油罐在不进出油料时，由于温度变化或罐外大气压变化，导致油罐向罐外排出或吸入气体的过程称为油罐的小呼吸。
机械呼吸阀按其适用条件可分为普通型和全天候型；其结构型式，按压力控制方法分为重力式、弹簧式和重力弹簧复合式；按阀座的相互位置分为分列式和重叠式。
机械呼吸阀常见故障主要有：漏气、卡死、粘结、堵塞、冰冻、生锈以及正压阀与负压阀常开或常闭等。
漏气一般是由于锈蚀、硬物划伤阀与阀盘的接触面、阀盘或阀座变形以及阀盘导杆倾斜等原因造成。
储罐顶部呼吸阀工作原理
储罐顶部呼吸阀工作原理
储罐顶部呼吸阀是一种用于储罐系统的重要设备，其主要作用是在储罐内外压力差异变化时，平衡储罐内外的压力，防止储罐内部产生过高或过低的压力，从而保护储罐系统的安全运行。
储罐顶部呼吸阀的工作原理可以简单概括为以下几点：
1. 压力平衡，当储罐内部液体蒸发或被抽取时，储罐内部的压力会下降，此时呼吸阀会打开，允许外部空气进入储罐，以平衡内外压力差异，防止储罐产生负压。
2. 防止过压，当储罐内部温度升高或液体蒸发释放气体时，储罐内部的压力会增加，呼吸阀会打开，将多余的气体排出，以防止储罐内部产生过高的压力。
3. 防止爆炸，在储罐内部发生火灾或爆炸时，呼吸阀可以释放内部的压力，避免储罐因压力过高而发生爆炸。
储罐顶部呼吸阀的工作原理是通过灵活的阀门设计和压力传感器等装置实现的，当储罐内外压力差异发生变化时，呼吸阀能够及时响应并调节内外压力，确保储罐系统的安全运行。
因此，储罐顶
部呼吸阀在储罐系统中扮演着至关重要的角色，对于储罐的安全运行和液体储存具有重要意义。
立式储罐机械呼吸阀的作用
立式储罐机械呼吸阀的作用
立式储罐的机械呼吸阀是用来调节储罐内外气体压力平衡的装置。
其作用主要有以下几点：
1. 排除储罐内部压力过高或过低：储罐内气体在温度变化或负压抽吸时，会产生压力变化，机械呼吸阀通过打开或关闭来排除过高或过低的气体压力，保持储罐内外气体压力平衡，避免储罐因压力问题发生变形或爆炸。
2. 保护储罐免受外部污染：机械呼吸阀采用过滤器或密封设计，可以阻止空气中的灰尘、颗粒物等污染物进入储罐，保持储罐内部环境的清洁。
3. 避免气体泄漏：机械呼吸阀的密封结构可以有效防止气体泄漏，减少气体损失，并避免有害气体对环境的污染和安全隐患。
4. 防止火灾扩散：机械呼吸阀采用防火设计，当储罐内气体发生火灾时，阀门会关闭，以阻止火灾的蔓延，起到防火作用。
总之，机械呼吸阀在立式储罐中起到了保护储罐安全、防止气体泄漏和污染、防止火灾扩散等重要作用。
为什么铁路石油运输鲜有事故发生，原来这个呼吸阀起了重要作用
为什么铁路石油运输鲜有事故发生，原来这个呼吸阀起了重要
作用
正文
作为世界上领先的石油和天然气生产国，美国依靠其庞大的铁路系统来安全、高效和成本有效地运送原油。
99.998%的石油输送没有发生事故，而这些则得益于油罐的安全设计。
油罐呼吸阀安装于油罐的顶部，出于保护储油罐的密闭性，对油罐有着保护的作用，成为很多油罐中最为重要的一个部分。
今天带大家浅浅的了解一下
视频演示说明
建议在WIFI环境下观看
为了保证加油车正在工作过程中罐内压力与大气压力基本一致，在罐中大盖上安装了呼吸阀。
呼吸阀可以通过油罐所承受的压力程度，来减少油蒸汽的排放。
在一般情况下罐内的气体压力，如果在呼吸阀的压力控制范围之内，那呼吸阀只需要保持油罐的密封性即可。
油罐呼吸阀通常利用阀盘来控制油罐的呼吸正压及吸气负压。
如果罐内的气体压力升高值达到控制正压，那时压力阀会被顶开，从而使气体从罐内溢出。
如果罐内气体压力空间在不断下降时，罐内大气就会将顶开压力阀进入罐内，从而保障罐内压力不再下降。
呼吸阀的做盘如果太轻或者被损坏，那样会出现罐内的油品进入空气中，会导致发生爆裂或者变形的危险。
猜您喜欢。
油罐呼吸阀结构原理及检查维护
PROTEGO液体负载隔膜式呼吸阀气体吸入
• 通过压力平衡管真空腔 与罐内压力保持一致，
• 当罐内出现真空， • 压力腔下的隔膜保持密
封， • 真空腔下的搁膜被提起， • 结果是空气进入罐内，
真空得到平衡
压力平衡管
真空腔 阀座
UB/SF 壳体
液位观察窗 浮标
压力腔
负载液体（水＋乙 二醇）
隔膜
ቤተ መጻሕፍቲ ባይዱ
PROTEGO液体负载隔膜式呼吸阀气体呼出outbreathing
• 通过压力平衡管真空腔与 罐内压力保持一致，
• 真空腔下的隔膜保持密封； • 压力腔通过透气开口与外
界相连 • 罐内压力升高，达到设定
压力， • 压力腔下的隔膜被顶开， • 压力被释放。
• 呼吸阀的压力设置 一般油罐的机械呼吸阀呼出压力为980Pa，真空吸入压力
为-295Pa；带氮封保护油罐的机械呼吸阀呼出压力1100Pa ， 真空吸入压力-215Pa。
油罐机械呼吸阀的几种形式
• 储运联合车间目前在用油罐呼吸阀主要有三种形式： • 一体式机械呼吸阀 • 分体式机械呼吸阀 • 德国PROTEGO液体负载隔膜式呼吸阀
机械呼吸阀的检查维护
• 检查阀杆上下是否灵活，阀盘有无卡死； • 阀盘有无粘结，冰冻，锈蚀； • 阀盘上粘附油污应清除； • 阀壳网罩有无破损； • 阀盘和阀座接触面是否良好，是否严密； • 呼吸阀下面阻火网上油污杂物油污堵塞； • 冬季阀内易出现冰冻。
一体式机械呼吸阀结构原理
一体式机械呼吸阀的拆卸
呼吸阀检查前需手动扭 开阀盖燕尾螺栓
一体式机械呼吸阀真空阀盘的检查
检查呼吸阀真空阀盘上 是否粘附油污杂物，如 落有铁锈将增加阀盘重 量，将增大起跳压力
呼吸阀的介绍
呼吸阀的介绍呼吸阀由压力阀和真空阀组成，安装于货油舱透气管上，能随货油舱内油气正负压变化而自动启闭，使货油舱内外气压差保持在允许值范围内的阀。
作用用途呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。
当罐内介质的压力在呼吸阀的控制操作压力范围之内时，呼吸阀不工作，保持油罐的密闭性；当往罐内补充介质，使罐内上部气体空间的压力升高，达到呼吸阀的操作正压时，压力阀被顶开，气体从呼吸阀呼出口逸出，使罐内压力不再继续增高；当往罐外抽出介质，使罐内上部气体空间的压力下降，达到呼吸阀的操作负压时，罐外的大气将顶开呼吸阀的负压阀盘顶开，使外界气体进入罐内，使罐内的压力不再继续下降，让罐内与罐外的气压平衡，来保护储罐的安全装置。
工作原理呼吸阀是维护储罐气压平衡，减少介质挥发的安全节能产品，呼吸阀充分利用储罐本身的承压能力来减少介质排放，其原理是利用正负压阀盘的重量来控制储罐的排气正压和吸气负压。
分类一、紧定式呼吸阀紧定式呼吸阀通常用于低压直通管道，密封性能完全取决于塞子和塞体之间的吻合度好坏，其密封面的压紧是依靠拧紧下部的螺母来实现的。
一般用于PN≤0.6Mpa。
二、填料式呼吸阀填料式呼吸阀是通过压紧填料来实现塞子和塞体密封的。
由于有填料，因此密封性能较好。
通常这种呼吸阀有填料压盖，塞子不用伸出阀体，因而减少了一个工作介质的泄漏途径。
这种呼吸阀大量用于PN≤1Mpa的压力。
三、自封式呼吸阀自封式呼吸阀是通过介质本身的压力来实现塞子和塞体之间的压紧密封的。
塞子的小头向上伸出体外，介质通过进口处的小孔进入塞子大头，将塞子向上压紧，此种结构一般用于空气介质。
四、油封式呼吸阀现在呼吸阀的应用范围不断扩大，出现了带有强制润滑的油封式呼吸阀。
由于强制润滑使塞子和塞体的密封面间形成一层油膜。
这样密封性能更好，开闭省力，防止密封面受到损伤。
罐区呼吸阀工作原理
罐区呼吸阀的基本原理罐区呼吸阀是一种用于储罐、容器等封闭系统的防爆装置，其主要功能是在罐内外压力差异发生改变时，自动调节罐内外气体的流动，以保持系统内部压力平衡，避免过高或过低的压力对容器造成损坏。
1. 呼吸阀的组成结构罐区呼吸阀通常由以下几个主要部分组成：•阀座：位于呼吸阀的顶部，用于密封和支撑其他组件。
•阀盖：位于呼吸阀的顶部，用于固定和保护内部机构。
•弹簧：位于阀座下方，通过弹性作用使得呼吸阀能够自动开启和关闭。
•阀片：位于弹簧上方，通过与阀座配合实现气体流动控制。
•过滤器：位于呼吸阀的进气口，用于过滤空气中的杂质和颗粒物。
2. 呼吸阀的工作原理当罐内外压力差异发生改变时，呼吸阀会自动调节罐内外气体的流动，以保持系统内部压力平衡。
具体工作原理如下：•当罐内压力高于外部环境压力时，呼吸阀处于关闭状态。
此时，弹簧将阀片与阀座紧密贴合，阻止气体从罐内流出。
•当罐内压力低于外部环境压力时，呼吸阀开始工作。
由于内外压力差异，气体从外部环境进入呼吸阀，并通过过滤器去除杂质和颗粒物。
•进入呼吸阀的气体经过过滤后，通过阀片与阀座之间的间隙流入罐内。
弹簧的弹性作用使得阀片保持一定程度的开启状态，以控制气体流动速度。
•当罐内压力逐渐恢复到与外部环境压力相等时，呼吸阀再次关闭。
此时，弹簧将阀片与阀座紧密贴合，停止气体流动。
3. 呼吸阀的作用与重要性罐区呼吸阀在封闭系统中起着至关重要的作用，其作用与重要性主要体现在以下几个方面：•压力平衡：呼吸阀能够自动调节罐内外气体的流动，保持系统内部压力平衡。
这对于避免过高或过低的压力对容器造成损坏至关重要。
•防爆安全：当罐内压力过高时，呼吸阀能够及时将多余气体排出，避免容器发生爆炸或泄漏事故。
这对于保障工业生产和人身安全具有重要意义。
•气体过滤：通过过滤器，呼吸阀能够去除空气中的杂质和颗粒物，保证进入罐内的气体质量达到一定标准。
这对于防止污染物进入容器、影响产品质量至关重要。
储罐呼吸阀工作原理
储罐呼吸阀是用于调节储罐内部压力的设备，它在储罐内部气体压力超过设定值时，允许气体进出储罐，以维持安全的操作条件。
下面是储罐呼吸阀的基本工作原理：
压力释放：当储罐内部气体压力超过预设的安全值时，储罐呼吸阀会打开，将多余的气体释放到大气中，以降低储罐内的压力。
这可以防止储罐因过高的压力而损坏或发生危险。
防止真空形成：当储罐内部气体压力下降到低于设定值时，储罐呼吸阀会打开，允许空气从大气中进入储罐，以防止储罐内形成真空。
真空可能导致储罐变形、坍塌或引起其他操作上的问题。
防止气体泄漏：储罐呼吸阀通常配有防止外部气体和液体进入储罐的阻隔装置，以防止可能的气体泄漏或污染。
这个阻隔装置可以是过滤器、油雾器或其他形式的气体处理设备。
安全装置：储罐呼吸阀通常还配备了其他安全装置，如紧急切断装置或过载保护装置，以确保在异常情况下储罐能够安全地操作。
这些装置可以根据具体应用需求进行定制。
需要注意的是，具体的储罐呼吸阀设计和工作原理可能因不同的应用和工程要求而有所不同。
在实际应用中，应根据相关规范、标准和储罐设计要求来选择和配置适合的储罐呼吸阀，以确保储罐的安全操作和可靠性。
呼吸阀的种类及使用地方
呼吸阀是保护油罐安全的重要附件，装设在油罐的顶板上，由压力阀和真空阀两部分组成。
它能保持油罐的密闭性，在一定程度上减少油品的蒸发损耗。
而在必要时，能自动通气调节平衡油罐内外压力，对油罐起到安全作用。
呼吸阀分为两种：
第一种是达到一定压力时，进行呼或吸；另一种是设计成纯粹只呼不吸，可以理解为用两个适当压力的单向阀代替。
第二种呼吸阀类似于单向止逆阀，它只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。
作用：
它充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压。
当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，
达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不再继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不再继续下降。
以上就是理航达机械设备为大家介绍的关于呼吸阀用在什么地方、有哪些种类的相关内容，希望对大家有所帮助！大家可以根据自己的需求进行购买哦。
储油罐呼吸阀的使用原理
储油罐呼吸阀的使用原理储油罐，咱们可能不常接触，但它可是在工业界和石油行业中扮演着不可或缺的角色。
想象一下，一座巨大的储油罐，就像一个超级大的水壶，里面装满了油。
可这油不是随便装的，咱们可得注意些小细节，尤其是呼吸阀的作用。
1. 呼吸阀的基本功能1.1 保持平衡先说说呼吸阀的基本功能。
就像人需要呼吸一样，储油罐也需要透气。
这里的“透气”可不是随便开个窗户，而是要通过呼吸阀来实现。
当罐内的油量发生变化时，油的液面就会升降。
这就像你喝水时，杯子里的水面会上升、下降，随着你一口口地喝下去。
呼吸阀就像是给储油罐打了个气，帮助它保持内部压力的平衡，避免罐子因为压力变化而变形或损坏。
1.2 防止污染再者，呼吸阀还可以防止外界污染物进入储油罐。
要知道，储油罐里的油可是“贵族”一样的存在，随随便便让脏东西进来，那可是大问题。
呼吸阀可以防止灰尘、雨水，甚至小鸟的飞来飞去，确保罐内的油始终保持纯净，就像一位贵妇人一样，要保持形象！2. 呼吸阀的工作原理2.1 吸气与排气说到呼吸阀的工作原理，那就有点儿意思了。
想象一下，呼吸阀就像一个开关，能够根据内部压力的变化自动开启和关闭。
内部压力升高时，呼吸阀就会打开，放出多余的气体，像是个小喷泉，给罐子降降温；而当内部压力降低时，呼吸阀又会紧紧关闭，防止外面的空气“闯入”，真是一位守护者啊！2.2 设计与材料呼吸阀的设计可得特别讲究。
通常它们是由金属或塑料制成，得能耐高温、抗腐蚀，毕竟罐子里装的是油，这油可不是好对付的。
再加上，呼吸阀还得有密封性能，确保任何时候都不会漏气，像是个铁桶般牢靠。
设计师们可是费尽心思，力求让呼吸阀既好看又好用！3. 维护与注意事项3.1 定期检查不过，再好的东西也得好好维护。
呼吸阀就算再优秀，定期检查也是必须的。
这就像你要定期给自己的车做保养，不然车子可就得罢工了。
呼吸阀的检查主要是看它的密封性和灵活性，确保它在关键时刻能正常工作，避免出现意外情况。
呼吸阀的作用及相关介绍
呼吸阀的作用及相关介绍
呼吸阀是固定在储罐顶上的通风装置，以保证罐内压的正常状态，防止罐内超压或超真空合储罐遭受损坏，也可减少液体挥发损耗。
根据国家《石油化工设计防火规范》的规定：“甲、乙类液体的固定顶罐，应设阻火器和呼吸阀”，而我国呼吸阀产品类型单一，还满足了不石油化工各部门的需要，为了解决上述问题，我厂与中石化总公司北京设计院共同研制开发HX型系列新产品。
该产品具有类型多，规格齐全，结构紧凑、重量轻、通风量大、泄漏水等优点。
产品有单呼阀、单吸阀、呼吸阀、各种结构形式均可与阻火器组合构造，也可配制所需的接管。
HX系列型呼吸阀乃是目前全国呼吸阀中的佼佼者，是中石化总公司工程建设部的推荐产品
下面介绍几种呼吸阀的特点
防爆呼吸阀
全天候防火防爆呼吸阀是安装在固定顶罐上的通风装置，起减少油品蒸发损耗，控制储罐压力及阻止外界火焰传入的作用；全天候防火防爆呼吸阀具有通风量大、泄漏量小、耐腐蚀等特点，并有静电接地线，使该阀与罐体保持等电位；全天候防火防爆呼吸阀适用于寒冷地区，具有防冻性能
全天候防火呼吸阀的特点：
1、具有防冻性，适合于寒冷地区。
2、该阀是安装在固定顶罐上的通风装置，起减少油品蒸发耗损，控制储罐压力及阻止外界火焰传入的作用。
3、具有通风量大、泄漏量小，耐腐蚀等特点，并有静电接地线，使该阀与罐提保持等电位。
新型全天候阻火呼吸阀
用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要安全设备。
全天候阻火呼吸阀是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。
此阀通常与阻火器配套使用。
上海日美阀门制造有限公司生产的全天候阻火呼吸阀具有通风量大、密封性能好、泄漏量小、耐腐蚀等特点。
油罐呼吸阀的工作原理
油罐呼吸阀的工作原理
油罐呼吸阀是一种用于控制油罐内部压力的装置。
它的工作原理是基于油罐内气体的膨胀和收缩。
当油罐内部压力增加时，例如由于油料的蒸发或日夜温差引起的气体膨胀，油罐呼吸阀会自动打开。
这样，内部压力就能够通过呼吸阀释放到外部环境中，从而保持油罐内部压力稳定。
反之，当油罐内部压力减小时，例如由于油料的消耗或温度下降导致的气体收缩，油罐呼吸阀会自动关闭。
这样，外部空气就无法进入油罐内部，从而防止杂质或潮湿空气的进入，保护油品质量。
总之，油罐呼吸阀通过自动调节油罐内部的气体流动，维持油罐内外的压力平衡，保护油品免受环境因素的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油罐是用以贮存石油类产品的罐状容器，一般多用钢板焊成，而在油罐的顶部都要装上一种叫做呼吸阀的装置。
由于它是安装在罐体的顶部，所以人们常常忽略它的作用。
那油罐上为什么要安装呼吸阀呢?
油罐装油时一般是不能装满的，只能装到其容积的80%左右，即应留有相应的空间。
在装油和卸油时，罐内的气体空间会不断发生变化。
在卸油时罐内油面逐渐下降，气体空间也就逐渐增大使罐内形成负压，这就可能把油罐压瘪变形。
而当装油时油面会逐渐上升气体空间也就逐渐减小使罐内气体压力升高，这就可能使油罐破裂。
此外由于气温的变化，罐内气体空间也会随之发生变化。
油罐与大气直接相通后，使油的蒸发速度加快，从而使损耗增大。
同时由于大量油蒸气排出罐外这也很不安全。
为了保证油罐既不爆裂和压瘪变形，而且又
不直接与大气相通，在油罐顶部就可以装上呼吸阀。
呼吸阀顾名思义就是油罐的呼吸器官。
油罐上这种用途的呼吸阀属机械式，称机械式呼吸阀。
机械式呼吸阀一般都装有两个阀：压力圈和真空阀。
压力阀是油罐内气体的出口，当罐内气体的压力增大时此阀开启，使油罐中的气体经此流入大气中。
真空阀是空气的入口，当罐内形成负压时，此阀开启，使外面的空气进入罐内。
机械式呼吸阀是油罐的一个安全装置，它平时能够保持油罐的密封以减少因油品蒸发而造成的损耗，而且有利于油罐的安全。
当油罐内的气体空间发生变化时，可自动调节气体的进出以及调节罐内压力，防止油罐爆裂或压瘪变形，保证油罐在装卸和贮存油时的安全。
以上就是理航达机械设备为大家介绍的关于油罐上为什么要安装呼吸阀的相关内容，希望对大家有所帮助！小小的东西往往有大用途，大家一定不要忽视呼吸阀的作用哦。
