自动功率控制APC
apc电路的工作原理
apc电路的工作原理APC电路是指自动功率控制电路，它是一种能够自动调整输出功率的电路。
在电力系统中，APC电路被广泛应用于各种设备和系统中，以提高效率和稳定性。
APC电路的工作原理是基于反馈控制系统的原理。
它通过不断地检测输入和输出功率的差异，并根据差异的大小来调整控制元件的工作状态，以使输出功率稳定在设定值附近。
具体来说，APC电路主要由以下几个部分组成：传感器、比较器、控制元件和负载。
传感器是用来检测输入和输出功率的装置，它可以通过测量电流、电压、温度等参数来实现。
传感器将检测到的参数信号转换为电信号，并传输给比较器。
比较器是APC电路中的核心部件，它接收传感器传输过来的信号，并将其与设定值进行比较。
比较器根据比较结果产生一个控制信号，控制元件根据这个信号调整工作状态。
控制元件是根据比较器的控制信号来调整输出功率的装置。
它可以是晶体管、场效应管、继电器等。
控制元件根据比较器的信号来开关电路，从而调整输出功率。
负载是APC电路的输出部分，它可以是电动机、灯泡、电热器等。
负载根据控制元件的状态来接收电能，并将其转化为机械能、光能、热能等。
当输入功率发生变化时，传感器会检测到这种变化并将其转换为电信号。
比较器接收到传感器的信号后，将其与设定值进行比较。
如果输入功率大于设定值，比较器将发出一个控制信号，控制元件将关闭电路，从而降低输出功率；反之，如果输入功率小于设定值，比较器将发出另一个控制信号，控制元件将打开电路，增加输出功率。
通过不断地检测和调整，APC电路能够使输出功率稳定在设定值附近。
这对于一些对功率要求较高的设备和系统来说非常重要，例如电力系统、工业自动化设备等。
总结起来，APC电路是一种能够自动调整输出功率的电路，它通过传感器检测输入和输出功率的差异，并根据差异的大小来调整控制元件的工作状态，以使输出功率稳定在设定值附近。
APC电路在电力系统和各种设备中起着重要的作用，能够提高效率和稳定性。
MAX3867激光二极管驱动电路的工作原理、特性和应用分析
MAX3867激光二极管驱动电路的工作原理、特性和应用分析1. 概述MAX3867是单电源、高速激光二极极管驱动电路，传输速率可达2.5Gbps，特别适用于SDH/SONET系统、双工器、数字交换及2.5Gbps光传输系统。
MAX3867内部的自动功率控制（APC）闭环电路，用于补偿温度变化及芯片老化引起的光输出功率的变化，维持激光二极管输出功率恒定；另外，还有其它辅助功能，如：使能控制、软启动、APC失效监测等，因此应用非常灵活方便。
2. 主要性能指标2.1 极限参数电源电压：－0.5V～＋7.0V。
偏置电流：－20mA～＋150mA。
输出电流：－20mA～＋100mA。
连续功耗：1354mW（TA=＋85℃）。
存贮温度范围：－65℃～＋165℃。
工作结温范围：－55℃～＋150℃。
引脚焊接温度：＋300℃（10秒）2.2 电气性能参数MAX3867的主要电气性能参数如表1所列。
3. 封装形式及引脚功能MAX3867采用48脚方形贴片式（TQFP）塑料封装，其引脚功能如表2所列。
4. 基本工作原理MAX3867激光二极管驱动电路由高速调制驱动电路和自动功率控制（APC）电路两大部分组成，如图1所示。
高速调制驱动电路由高速差分级和可预置调制电流源组成，采用直流耦合时，寄生电感会产生瞬间高电压冲击，因此MAX3867的调制输出通过交流耦合至激光二极管LD的负极；同时外接上拉电感保证激光二极管LD的直流偏置，这样把激光二极管正向压降与输出电路有效地隔离，以实现大摆幅输出。
在自动功率控制（APC）电路中，用监测光电管FD将激光二极管LD的光输出转换为相应的光电流，经APC环路反馈控制激光二极管LD的偏置电流，从而维持光输出功率恒定。
恒定功率值由外接电阻RAPCSET设定，APC环路的时间常数则由外接电容CAPC确定。
5. 其他辅助功能5.1 APC开环工作此时APC不起作用，激光二极管LD的工作电流由外接电阻RMODSET和RBIASMAX设定。
手机校准介绍
发射信号的形状如图1 所示，它包括三部分：Ramp Up、 Mid-Burst、Ramp Down。其中Mid-Burst 为平坦部分， 决定着信号的功率。 Ramp Up和Ramp Down不能太陡， 否则产生带外频谱和杂散发射，引起邻近频道干扰。
Ramp UP和Ramp Down（Burst Shape除去Mid-Burst后的形状） 用0到Pi的三次正弦函数模拟。前16个点对应Ramp UP,后16个点 对应Ramp Down。 校准过程中，不对发射信号形状校准，因为校准过程比较麻烦，每 个功率等级有32个点，数据量大，而且不太容易用程序去判断是否 校准成功，现在同一频带各个功率等级均使用同一个Ramp Profile， 不同频带的Ramp Profile稍有不同。
于是我们可以得到以下表达式
（3）
（4）
表达式（3）代表Origin Offset，（4）代表接收到的信 号，可以看出几个参数对真实信号的影响
校准过程中用到补偿参数对（offset I, offset Q）,(trim I ,trim Q)。（offset I, offset Q）用以补偿同相和正交两 路的DC OFFSET；（trim I ,trim Q）用以补偿增益 Imbalance和相位Imbalance。 OOS校准：通过4个补偿参数对（offset_I1, offset_Q1）……（offset_I4, offset_Q4），分别测量对 应的OOS1，OOS2，OOS3，OOS4。然后根据这些参 数计算出最优的offset_I和offset_Q使得OOS最小。用到 4个参数对是因为计算最优参数时有4个未知数： offset_I，offset_Q，M，△。M为数模转换率，△为中 心频率噪声，与IQ信号无关。
射频功率控制apc原理
它的主要参数有：
耦合量（Coupling）
插入损耗（Insertion Loss）
隔离度（Isolation）
方向性（Directivity）
[单位（dB）]
2019/12/12
返回 4
功率检波器（Power Detector）
功率检波器对Coupler的耦合高频信号进行包络 检波进而得到一个体现耦合信号幅值大小的检 波电压。
我们采用二极管负包络检波电路，后级常为ቤተ መጻሕፍቲ ባይዱ 通积分电路。例如：
耦合电容Cc
Coupler 输出
检波 二极管
D
低通 积分 电路
检波电压输出
2019/12/12
5
负包络检波的对二极管要求：
检波二极管D以P极为输入端
检波二极管的极电容要求较小的肖特基 二极管，若极电容过大，将会使负包络过 多的耦合流失到低，导致检波效果变差
2019/12/12
返回
6
功率比较、控制器
Power Comparator&Controller
功率比较、控制器的功能： 功率比较器将功率检波信号与设定功率 信号相比较得到一个功率控制信号给功 率控制器，由功率控制器产生控制电压 给功率放大器（PA）
2019/12/12
7
功率控制环路（APC）的应用
2019/12/12
返回
8

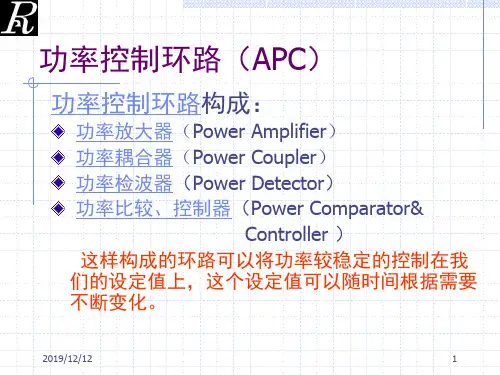

功率控制环路（APC）
功率控制环路构成：
功率放大器（Power Amplifier） 功率耦合器（Power Coupler） 功率检波器（Power Detector） 功率比较、控制器（Power Comparator&
Controller ） 这样构成的环路可以将功率较稳定的控制在我 们的设定值上，这个设定值可以随时间根据需要 不断变化。

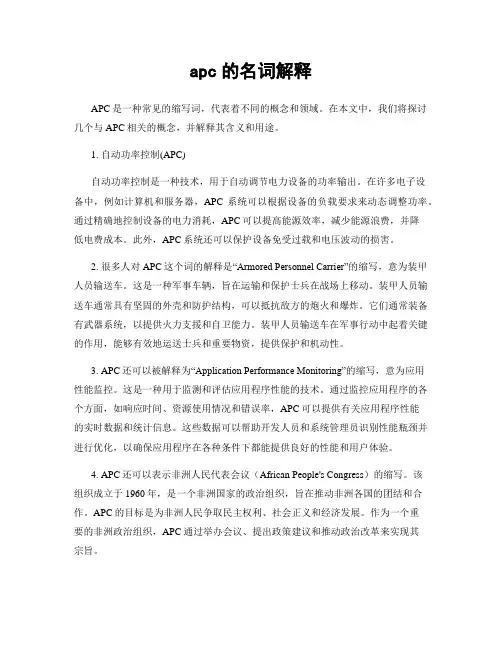

apc的名词解释
apc的名词解释APC是一种常见的缩写词，代表着不同的概念和领域。
在本文中，我们将探讨几个与APC相关的概念，并解释其含义和用途。
1. 自动功率控制(APC)自动功率控制是一种技术，用于自动调节电力设备的功率输出。
在许多电子设备中，例如计算机和服务器，APC系统可以根据设备的负载要求来动态调整功率。
通过精确地控制设备的电力消耗，APC可以提高能源效率，减少能源浪费，并降低电费成本。
此外，APC系统还可以保护设备免受过载和电压波动的损害。
2. 很多人对APC这个词的解释是“Armored Personnel Carrier”的缩写，意为装甲人员输送车。
这是一种军事车辆，旨在运输和保护士兵在战场上移动。
装甲人员输送车通常具有坚固的外壳和防护结构，可以抵抗敌方的炮火和爆炸。
它们通常装备有武器系统，以提供火力支援和自卫能力。
装甲人员输送车在军事行动中起着关键的作用，能够有效地运送士兵和重要物资，提供保护和机动性。
3. APC还可以被解释为“Application Performance Monitoring”的缩写，意为应用性能监控。
这是一种用于监测和评估应用程序性能的技术。
通过监控应用程序的各个方面，如响应时间、资源使用情况和错误率，APC可以提供有关应用程序性能的实时数据和统计信息。
这些数据可以帮助开发人员和系统管理员识别性能瓶颈并进行优化，以确保应用程序在各种条件下都能提供良好的性能和用户体验。
4. APC还可以表示非洲人民代表会议（African People's Congress）的缩写。
该组织成立于1960年，是一个非洲国家的政治组织，旨在推动非洲各国的团结和合作。
APC的目标是为非洲人民争取民主权利、社会正义和经济发展。
作为一个重要的非洲政治组织，APC通过举办会议、提出政策建议和推动政治改革来实现其宗旨。
综上所述，APC是一个广泛应用于不同领域的缩写词。
从自动功率控制到装甲人员输送车，从应用性能监控到非洲人民代表会议，每个APC的含义都有其特定的背景和用途。
APC电路
自动功率控制电路(APC)
一、功能
APC电路的作用是，稳定LD输出光功率，使其不随温度升高和使用时间增长而改变。
影响LD输出光功率不稳定的因素有：
①温度升高，则Ith增大，且P-I曲线斜率ΔP/ΔI减小，使输出光功率减小，甚至停止发射激光；
②使用时间增长，则Ith亦增大，且ΔP/ΔI减小，使输出光功率减小。

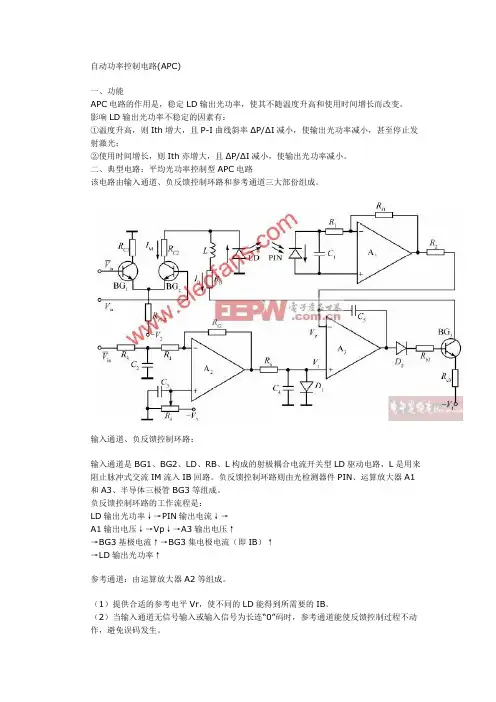

二、典型电路：平均光功率控制型APC电路
该电路由输入通道、负反馈控制环路和参考通道三大部份组成。
输入通道、负反馈控制环路：
输入通道是BG1、BG2、LD、RB、L构成的射极耦合电流开关型LD驱动电路，L是用来阻止脉冲式交流IM流入IB回路。
负反馈控制环路则由光检测器件PIN、运算放大器A1和A3、半导体三极管BG3等组成。
负反馈控制环路的工作流程是：
LD输出光功率↓→PIN输出电流↓→
A1输出电压↓→Vp↓→A3输出电压↑
→BG3基极电流↑→BG3集电极电流（即IB）↑
→LD输出光功率↑
参考通道：由运算放大器A2等组成。
（1）提供合适的参考电平Vr，使不同的LD能得到所需要的IB。
（2）当输入通道无信号输入或输入信号为长连“0”码时，参考通道能使反馈控制过程不动作，避免误码发生。
注意：如果温度过高则不能采用该方法。
因为温度过高，导致Ith很大，使LD输出光功率下降很多，经APC作用后则IB增加很大，致使LD管芯温度进一步升高，使Ith更大，如此恶性循环下去，会烧坏LD。
APC电路和消光比温度补偿
某个FP光器件的测试报告表明全温度范围的斜效率
SE = 54mW/A @ -40 oC (3)
SE = 49mW/A @ +25 oC (4)
SE = 32mW/A @ +85oC (5)
由此可知，要保证高低温模块的消光比和 平均发射功率不变，Laser Driver需要给器件 提供的偏置电流和调制电流需要满足如上的变 化规律， 在功率和消光比为确定值的前提下，调 制电流的变化规律可以初步确定。因为Ibias主 要由芯片的APC电路根据功率变化自动控制， 我们所做的补偿主要针对Imod。
