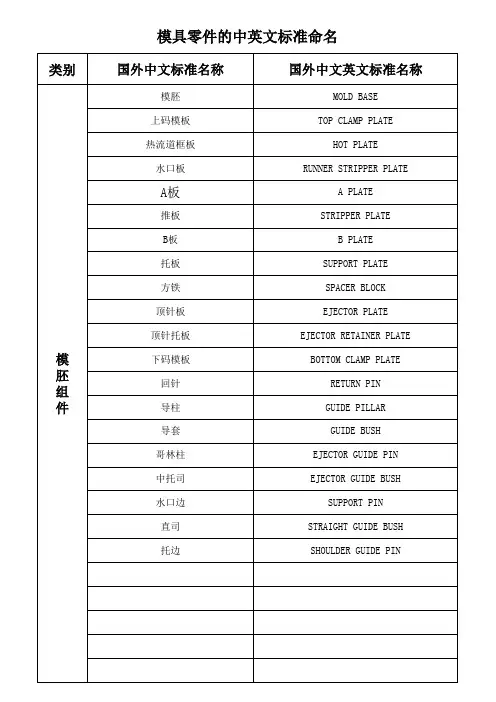

模具零件的中英文标准命名
模具名称中英文对照
行位导向键 = Slider Certer Rail
行位镶件 = Slider Insert
斜边 = Angular Pin
方斜边 = Angular Cam
铲鸡 = Locking Block
行位压板 = Slider Guide Rail
进入位 = gate location
水口形式 = gate type
大水口 = edge gate
细水口 = pin-point gate
水口大小 = gate size
转水口 = switching runner/gate
唧嘴口直径 = sprue diameter
直身杯司 = Straight Bushing
有托杯司 = Shoulder Bushing
方定位块 = Position Block Set
定= Parting Lock
中托司套 = Ejector Lead Bushing
拉杆 = Support Pin
拉杆定位介子 = Support Pin Spacer
齿轮 = Gear
丝杆 = Screw
轴承 = Bearing
油缸 = Oil Cylinder
气缸 = Air Cylinder
间隔圈 = Spacer Ring
垃圾钉 = Slopper Ring
二板模 = 2-plate mold
边钉/导边 = leader pin/guide pin
边司/导套 = bushing/guide bushing
中托司 = shoulder guide bushing
模具零件中英对照及俗称
模模模模一、入入：gate进入进：：gate location入水水水：gate type大入水：edge gate细入水： pin-point gate入水大水：gate size转入水：：switching runner/gate唧唧水唧：：sprue diameter二、流流: runner热流流：：hot runner,hot manifold热唧热流流: hot sprue/cold runner唧唧唧流: direct sprue gate圆水流流：round(full/half runner流流流流流流：mold flow analysis流流流流:runner balance热唧：：hot sprue热流流热：hot manifold发热发：cartridge heater探探: thermocouples插插：：connector plug插插： connector socket密密/密封： seal三、运入：water line喉喉：line lpug喉发：tube塑塑发：plastic tube快快快插：jiffy quick connector plug/socker四、模模模模：mold components三热模：3-plate mold二热模：2-plate mold边边/导边：leader pin/guide pin边边/导导：bushing/guide bushing模中边：shoulder guide bushing模中边L：guide pin顶探热：ejector retainner plate中热：：support plate螺螺： screw发边：dowel pin开模开：ply bar scot内模发进：core/cavity inter-lock顶探：：ejector pin边司：ejector sleeve边司探：ejector pin推热：stripper plate缩缩：movable core,return core core puller扣扣（尼尼尼尼）：nylon latch lock斜顶：lifter模模（架）： mold base上内模：cavity insert下内模：core insert行进（滑滑）： slide镶模：insert压插/斜斜：wedge耐耐热/油热：wedge wear plate压压：plate撑插: support pillar唧唧： sprue bushing挡热：stop plate定进定：locating ring锁扣：latch扣斜：parting lock set推推：push bar栓栓螺螺：S.H.S.B顶热：eracuretun活活活：lever arm流流分：spure sperader入水边:bush垃垃边：stop pin隔隔：buffle弹弹弹：spring rod弹弹:die spring模中边：ejector guide bush模中边：ejector guide pin镶探：pin销销：dowel pin波销弹弹：ball catch复进复、提提提推：early return bar气气：valves斜导边：angle pin术术：terms承压流承流流：parting surface support balance 模模气：parting line venting提探回封进：return pin and cavity interference 模模模模模模扣模模：mold base shut hight顶探回运入：water line interferes withejector pin封进模上/下模：part from cavith (core) side模模模模模封进：cavity direct cut on A-plate,core direct cut on B-plate.不不不镶模： Do not use (core/cavity) insert不用用用镶模： use beryllium copper insert初初（正水）模模模模：preliinary (final) mold design反缩：reverse core弹弹压缩弹：spring compressed length稳定稳稳：good stability,stable强强不强：insufficient rigidity均均热均：even cooling扣模：sticking热热热：thero expansion公公：tolorance用公(流电）：copper elei模模模模模术模模dowel pin 定进定：：draft 拔模分强：：draw bead 张张张张推：：drive bearing 传活传承：：ejection pad 顶模顶顶：：ejector 脱模脱：：ejector guide pin 顶模导定：：ejector leader busher 顶模导定顶导：：ejector pad 顶模顶：：ejector pin 顶模定：：ejector plate 顶模热：：ejector rod 顶模推：：ejector sleeve 顶模顶导：：ejector valve 顶模气：：eye bolt 环环螺栓：：filling core 椿入椿：：film gate 薄薄水薄水：：finger pin 指水定：：finish machined plate 角水模热：：finish machined round plate 圆水模热：：fixed bolster plate 固定固模热：：flanged pin 带带带销：：flash gate 毛边水薄水：：flask 上上：：floating punch 浮活浮插：：gate 薄水：：gate land 薄水承：：gib 凹水尼凹凹：：goose neck 鹅鹅发：：guide bushing 引导顶导：：guide pin 导定：：guide post 引导弹：：guide plate 导热：：guide rail 导导：：head punch 顶插浮顶：：headless punch 唧直浮插：：heavily tapered solid 张整模椿整：：hose nippler 发快插：：impact damper 缓浮脱：：injection ram 压压弹喉：：inlay busher 嵌入顶导：：inner plunger 内弹喉：：inner punch 内浮插：：insert 嵌模：：insert pin 嵌模定：：king pin 转转定：：king pin bush 主定模模大俗广广模模术术广广广广模模术术: 模模模: 唧唧---薄水顶导法法---定模薄水顶导定进环, 扶探---提探, 垃垃边---顶探热顶顶销杯插螺螺---内内角内顶螺螺模模模: 提模---又又A模模定模, 后模---又又B模模活模行进---滑滑, 钶---镶镶后模上镶镶销(模又模或),扣机模机模模: 锣锣---铣锣, 锣锣锣锣---铣锣铣水铣,耐锣锣锣---耐锣栓唧角铣磨铣, 匙匙匙---活铣模开水活活镶一活模活刀模机模模: 牙牙---螺丝, 坑活-丝牙不镶活活,扣转---铁圆模, 奔销---耐磨磨插不磨磨磨磨磨磨磨定进磨镶机模产产模: 顶水---夹水夹术磨,又模又又磨, 模匙---拨模斜强,火火火---进磨边弹镶位强位扣机螺螺：无插螺螺模无广广模模术术模模模: 斜导弹=斜边锁凹滑=铲斜广东模模术术：扣机机模模：铣铣------锣批； C水夹-----虾公虾；钻顶------钻钻；位机模加-流流锣；偷塑 -------减塑火无水-------边司司司镶减塑进；公模公＝后模；母模公＝提模環保標志=提收章細入水=針點澆水潛入=針點澆水；鑲模=入销；模氣开=逃氣流披鋒=毛邊；位膠=位封；密密定=膠定模中边=頂模頂弹(导)=哥哥弹入水扣針＝尼封頂針插插(回插)＝靠破曬紋＝咬花波销螺波＝定进定开模脱=尼塑模模模：入水边细入水模细细细模模镶细入水热上板下板镶板板导弹模中边顶探热导弹 ;模强滑广细辅辅脱模模模斜顶------斜广入水，入水------模或上钻模广顶，模中不用隔模中位张热隔开，运入一边进一边模板热均镶入喉，入唧-----热均入快水 ;缩----模或用公-----放流不镶流电 ; 弹弹---弹弹 ;入入---进塑磨模模位机模镶飞模------合模稳好不好好好镶好（音音音音，估模音WIRE）---磨线线放流-----栓火花 ;省模，栓打----抛打打刀---我我我音不板指CNC精位机位机模或，多不磨公模开开---开位机，留留留留弹开开---模模上位机放模或镶进模插磨顶---磨线线不板插线螺镶产产模位强位---位强不镶加进 ; 夹机磨---上下上上上镶模中镶中上（可可可可上可进）行进 >滑滑 ;边司 >导司入销 >镶模（INSERT）入销入入入又法 ;斜顶 >斜顶滑模斜顶推 KO顶 > 顶顶顶 ;边司探 > 导司探撑插 > 板撑弹(可顶B热板水镶) ;铲斜 >行进锁凹滑治模 > 机模(夹模) ；喉喉 > 入发插；行进波行 >滑滑斜脱；模中边 >薄水顶导入水热 >流流热；细入水热 >流流流热尼探 >尼封推；B热 >活模热；A热 >定模热产产镶夹磨 >流细磨；运入 >热均入流；提探 >复进顶探；隔热热 >热流流模上不镶撬模进 >不板公开AB热镶；虾模坑 >注压线固定上下模镶通开 >匙开开磨通；大入水模----二热模；水入水模----三热模斜顶(又又推广)----楣行广；广铁----凳行广夹入夹----熔塑磨火花夹----流火花位机后留下镶夹开公----流火花开位机不镶用公精公----流火花精位机不镶用公晒晒----用稳做哥做做做位晒整镶位机广法开模脱=尼塑=尼模扣密密定=膠定 =可入塑定=O细定波销螺波＝定进定 =弹弹波销扣扣就音就就多热流细镶扣机上模模模模： K.O顶——顶顶顶——不板顶顶探热镶。
模具零件的中英文命名标准
热 处 理
辅 助 装 置
气针镶件 磁铁 垃圾钉
模具零件的中英文标准命名
类别 中文标准名称
固定块 电线压块 拉钩 拉钩座 起吊装置 吊模孔 杯头螺丝 平头螺丝 无头螺丝 山打螺丝 螺钉
英文标准名称
FIXED BLOCK WIRE CLAMP PIVOT BAR HINGE BLOCK LIFTING DEVICE EYEBOLT SOCKET HEAD CAP SCREW(S.H.C.S) FLAT HEAD SOCKET SCREW(F.H.S.S) HEX. SOCKET SET SCREW(H.S.S.S) SOCKET HEAD SHOULDER SCREW(S.H.S.S) SCREW BOLT RIVET NUT WASHER RETAIN WASHER SPRING WASHER BEARING
浇 注 系 统
模具零件的中英文标准命名
类别 中文标准名称
热流道板 隔热板 隔热垫 中心垫 阀针系统 热唧嘴 热唧嘴定位套 热唧嘴头
英文标准名称
HOT MANIFOLD HEAT INSULATION SHEET RISER PAD CENTER SUPPORT PAD VALVE GATE SYSTEM HEATER NOZZLE NOZZLE BUSH HEATER NOZZLE GATE VALVE PIN VALVE PIN BUSH BAND HEATER HEATER SHEET THERMOCOUPLE EXTEND NOZZLE HEATER SHELL GATE SHELL INSULATER MANIFOLD HEATER HEATER PULLER WATER COOLED GATE INSERT TEMPERATURE CONTROL MODULE TERMINAL MOUNTING BOX POWER CABLE
模具部件中英文对照
模具部件中英文对照：定位圈：Locating ring 隔热板：Insulation plate浇口套：Sprue bushing 浇口板：Clamping plate底板：Bottom plate 斜导柱：Angular pin导套：Bushing 导柱：Guide pin斜导柱压板：Stopper plates for Angular pin 定模座板（A板）：Fixed mould plate动模座板（B板）：Movable mould plate复位杆：Return pin弹簧：Spring 定位销：Dowel pin顶杆：Ejector pin 冷却水接头：Water connector 型腔：Cavity 型芯：Core滑块：Slide 热流道|：Hot runner热喷嘴：Hot nozzle 吊环螺栓：Eye bolt 顶板：Lower ejector plate顶板固定板：Upper ejector plate模脚：Spacer block 支撑住：Support pillars推管：Ejector sleeve 螺丝：Screw台阶顶针：Stepped ejector pin 隔水片：Baffle Board 密封圈：O－ring顶板导套：Ejector Guide Bushing顶板导柱：Ejector Guide pin 行程开关：Micro switch 浇口：Gate 拉料销：Runner lock pin 热电偶：Thermocouple 气辅：Gas assist冷却水集成块：Water box 排气：Gas vent 电极：Electrode 顶出孔：K．O hole 抛光：Polish 油缸：Hydraulic cylinder 保险块：Safety pad 模架：Mould base 耐磨块：Wear able pad 斜顶块：Lift 斜导柱：Angular pin 限位件：Stopper 冷却：Cooling 分型面：Parting line 试模：Trial(Test) 粗加工：Rough machining 精加工：Finish machining 电火花：EDM线切割：Wire cutting 数控铣：CNC milling 雕刻：Engrave 皮纹：Texture飞边：Flash 镶块：Insert。
模具常用名称中英文对照表
24. 电极：Electrode——缩写：Elc
25. 限位：LIMIT——缩写：LT
26. 导向板：GUIDE PLATE——缩写GUP
27. 直顶块： STRAIGHT EJ BLOCK——缩写STB
28. 补强板： STIFFENING PLATE——缩写STP
5. 热流道板(热浇道板)：Hot runer——缩写：HR
6. 母模（定模）：Cavity——缩写：Cav
7. 导柱：Guide Pin——缩写：G.P.
8. 导套：Guide bush——缩写：G.B.
9. 复位杆：Release Pin——缩写：R.P.
10. 动模型芯（中间体）：Core——缩写：Cor
11. 模脚：Support parallels——缩写：Supa
12. 侧翼块：Side block——缩写：Sibk
13. 轮Leabharlann ：Plin——缩写：Plin 14. 模座（底座）：Die holder——缩写：Dho
15. 镶件：Insert——缩写：Ins
16. 滑块（行位块）：Slide——缩写：Sld
模具数模命名规则及常用名称中英文对照表（含缩写）
1. 射嘴：Nozzle——缩写：Noz
2. 定位圈：locating ring——缩写：locr
3. 浇口套：Sprue bush(Sprue busing) ——缩写：Sprb
4. 垫板(固定板)：Base Plate——缩写：BP
17. 斜顶块：Lifter——缩写：Lit
18. 推板(顶板)：Eject Plate——缩写：EP
模具零件的中英文标准讲解
Exchangeable insert
精度较高，具有互换性的镶件
日期镶针
Date indicator
包括年、月、日、班产及空白镶针
环保镶针
Recycle marked pin
是一种标准件，上刻有环保标记
哥针
Core pin
用于成形胶柱位，胶孔的标准件
疏气针
Gas expeller
用一种组织疏松的钢材制作，气体能从中逃逸
模具零件的中英文标准命名及其功用解析
4.1模胚组板
类别
标准名称
解析与说明
图号
模胚组件
模胚mold base
又称模架
上码模板top clamp plate
码在注塑机定板上，又称上模固定板
热流道框板heater spacer plate
安装热流道板的架板或回板
水口板runner stripper plate
三板模中用于脱水口，又称水口推板
“A”板“A” Plate
又称上模板
推板stripper plate
顶出产品用的板
“B”板“B”plate
又称下模板
“B1”板“B1”plate
又称下模垫板，B托板
“B2”板“B2”plate
后模要先抽芯时，有时需增加此板
托板support plate
起托垫作用
凳仔方Spacer block
4.2成型件
类别
标准名称
解析与说明
图号
浇注系统
法兰Locating ring
唧咀sprue bushing
法兰唧咀Sprue bushing locating ring
加长唧咀extend sprue bushing
模具标准零配件英文名称
模具厂常用之标准零配件air vent vale 通气阀anchor pin 锚梢angular pin 角梢baffle 调节阻板angular pin 倾斜梢baffle plate 折流档板ball button 球塞套ball plunger 定位球塞ball slider 球塞滑块binder plate 压板blank holder 防皱压板blanking die 落料冲头bolster 上下模板bottom board 浇注底板bolster 垫板bottom plate 下固定板bracket 托架bumper block 缓冲块buster 堵口casting ladle 浇注包casting lug 铸耳cavity 模穴(模仁)cavity retainer plate 模穴托板center pin 中心梢clamping block 锁定块coil spring 螺旋弹簧cold punched nut 冷冲螺母cooling spiral 螺旋冷却栓core 心型core pin 心型梢cotter 开口梢cross 十字接头cushion pin 缓冲梢diaphragm gate 盘形浇口die approach 模头料道die bed 型底die block 块形模体die body 铸模座die bush 合模衬套die button 冲模母模die clamper 夹模器die fastener 模具固定用零件die holder 母模固定板die lip 模唇die plate 冲模板die set 冲压模座direct gate 直接浇口dog chuck 爪牙夹头dowel 定位梢dowel hole 导套孔dowel pin 合模梢dozzle 辅助浇口dowel pin 定位梢draft 拔模锥度draw bead 张力调整杆drive bearing 传动轴承ejection pad 顶出衬垫ejector 脱模器ejector guide pin 顶出导梢ejector leader busher 顶出导梢衬套ejector pad 顶出垫ejector pin 顶出梢ejector plate 顶出板ejector rod 顶出杆ejector sleeve 顶出衬套ejector valve 顶出阀eye bolt 环首螺栓filling core 椿入蕊film gate 薄膜形浇口finger pin 指形梢finish machined plate 角形模板finish machined round plate 圆形模板fixed bolster plate 固定侧模板flanged pin 带凸缘?flash gate 毛边形浇口flask 上箱floating punch 浮动冲头gate 浇口gate land 浇口面gib 凹形拉紧?goose neck 鹅颈管guide bushing 引导衬套guide pin 导梢guide post 引导柱guide plate 导板guide rail 导轨head punch 顶?冲头headless punch 直柄冲头heavily tapered solid 整体模蕊盒hose nippler 管接头impact damper 缓冲器injection ram 压射柱塞inlay busher 嵌入衬套inner plunger 内柱塞inner punch 内冲头insert 嵌件insert pin 嵌件梢king pin 转向梢king pin bush 主梢衬套knockout bar 脱模杵land 合模平坦面land area 合模面leader busher 导梢衬套lifting pin 起模顶?lining 内衬locating center punch 定位中心冲头locating pilot pin 定位导梢locating ring 定位环lock block 压块locking block 定位块locking plate 定位板loose bush 活动衬套making die 打印冲子manifold block 歧管档块master plate 靠模样板match plate 分型板mold base 塑胶模座mold clamp 铸模紧固夹mold platen 模用板moving bolster 换模保持装置moving bolster plate 可动侧模板one piece casting 整体铸件parallel block 平行垫块paring line 分模线parting lock set 合模定位器pass guide 穴型导板peened head punch 镶入式冲头pilot pin 导?pin gate 针尖浇口plate 衬板pre extrusion punch 顶挤冲头punch 冲头。
模具各零部件名称中英文对照
Mold & die components 模具单元Mold changing systems 换模系统Mold core 模芯Mold heaters/chillers 模具加热器/冷却器 Mold polishing/texturing 模具打磨/磨纹 Mold repair 模具维修Molds 模具Pressing dies 压模Quick die change systems 速换模系统Quick mold change systems 快速换模系统三、模具塑料模具mould of plastics注塑模具injection mould冲压模具die模架mould base定模座板Top clamping plateTop plateFixed clamp plate水口推板stripper plateA板A plateB板B plate支承板 support plate方铁 spacer plate底针板 ejector plate面针板 ejector retainer plate回针 Return pin导柱 Guide pin有托导套 Shoulder Guide bush直导套 Straight Guide bush动模座板Bottom clamp plateMoving clamp plate基准线datum line基准面datum plan型芯固定板core-retainer plate凸模固定板punch-retainer plate顶针ejector pin单腔模具single cavity mould多腔模具multi-cavity mould多浇口multi-gating浇口gate缺料starving排气breathing光泽gloss合模力mould clamping force锁模力mould locking force挤出extrusion开裂crack循环时间cycle time老化aging螺杆screw麻点pit嵌件insert活动镶件movable insert起垩chalking浇注系统feed system主流道 sprue分流道runner浇口gate直浇口direct gate , sprue gate轮辐浇口spoke gate , spider gate点浇口pin-point gate测浇口edge gate潜伏浇口submarine gate , tunnel gate 料穴cold-slug well浇口套sprue bush流道板runner plate排飞槽vent分型线（面）parting line定模stationary mould，Fixed mould动模movable mould, movable half上模upper mould， upper half下模lower mould， lower half型腔cavity凹模cavity plate，cavity block拼块split定位销dowel定位销孔dowel hole型芯core斜销angle pin, finger cam滑块slide滑块导板slide guide strip楔紧块heel block, wedge lock拉料杆sprue puller定位环locating ring冷却通cooling channel脱模斜度draft滑动型芯slide core螺纹型芯threaded core热流道模具hot-runner mould绝热流道模insulated runner mould熔合纹weld line （flow line）三板式模具three plate mould脱模ejection换模腔模具 interchangeable cavity mould脱模剂release agent注射能力shot capacity注射速率injection rate注射压力injection pressure差色剂colorant保压时间holdup time闭模时间closing time定型装置sizing system阴模female mould，cavity block阳模male mould电加工设备Electron Discharge Machining数控加工中心CNC machine center万能铁床Universal milling machine卧式刨床Horizontal planer车床Engine lathe平面磨床Surface grinding machine去磁机Demagnetization machine万能摇臂钻床Universal radial movable driller 立式钻床Vertical driller超声波清洗机Ultrasonic clearing machine compre sion molding压缩成型flash mold溢流式模具plsitive mold挤压式模具split mold分割式模具cavity型控母模core模心公模taper锥拔leather cloak仿皮革shiver饰纹flow mark流痕welding mark溶合痕post screw insert螺纹套筒埋值self tapping screw自攻螺丝striper plate脱料板piston活塞cylinder汽缸套chip细碎物handle mold手持式模具（移转成型用模具）encapsulation molding低压封装成型（射出成型用模具）two plate两极式（模具）well type蓄料井insulated runner绝缘浇道方式hot runner热浇道runner plat浇道模块valve gate阀门浇口band heater环带状的电热器spindle阀针spear head刨尖头slag well冷料井cold slag冷料渣air vent排气道welding line熔合痕eject pin顶出针knock pin顶出销return pin回位销反顶针sleave套筒stripper plate脱料板insert core放置入子runner stripper plate浇道脱料板guide pin导销eject rod (bar)（成型机）顶业捧subzero深冷处理three plate三极式模具runner system浇道系统stress crack应力电裂orientation定向sprue gate射料浇口，直浇口nozzle射嘴sprue lock pin料头钩销(拉料杆) slag well冷料井side gate侧浇口edge gate侧缘浇口tab gate搭接浇口film gate薄膜浇口flash gate闸门浇口slit gate缝隙浇口fan gate扇形浇口dish gate因盘形浇口diaphragm gate隔膜浇口ring gate环形浇口subarine gate潜入式浇口tunnel gate隧道式浇口pin gate针点浇口Runner less无浇道(sprue less)无射料管方式long nozzle延长喷嘴方式sprue浇口;溶渣根据中文词汇查所关心的技术问题，解决实际工作中的难题例如，在汉语词汇中看到——高速冲孔废料上跳（かす上り、scrap jump ）词汇，到网上一搜，中图分类号TG382.6，文章编码：1671-3508-2008-10-07-517，“高速冲压中防止冲孔废料上跳的方法”一文会告诉你引起高速冲孔废料上跳的原因，不外乎有油膜粘连、真空吸附、刃口磨损、磁性未退四个主要方面，解决这些问题有三个方向的思路可以考虑，具体手段有“毛糙面”法、“斜刀口”法、“硅胶顶出”法、“凹模刃口倒退拔”法，等等。
模具零件的中英文标准
控制温度的集成线路板
温控箱Main frame
仅指安装温控元器件的箱体、外壳
接线盒Terminal mounting box
安装插座用的支架，又称电源箱。例如DME公司的PIC-5-TB-G, PIC-8-TB-G, PIC-12-TB-G
电源线Power cable
上模肉压块
Cavity clamping
用于压紧上模肉的块
下模肉压块
Core clamping
用于压紧下模肉的块
行位
Slide
同出模方向不平行，靠斜边带出或弹弓弹出或油唧抽出的成型件
行位镶件
Slide insert
镶在行位上的件
行位镶针
Slide insert pin
镶在行位上的圆形小件，要求尽量采用标准顶针改制
用于使顶针板组件复位
边钉guide pin
模具上用来导向用。又称导柱、导边
边司
Guide bush
模具上用来导向用,与导边配合。又称导套、导司
哥林柱
Ejector guide pin/ column
模具上用来对顶出系统导向用。
中托司Ejector guide bush
安装在顶针组板上，用来对顶出系统导向用，与哥林柱配合
MOLD-MASTER热流道系统的安装在热流道板背面，用于为流道板加热、温控
加长头
Inlet extension
MOLD-MASTER热流道系统中安装在热流道板上与啤机炮嘴配合的部件（带发热元件）
4.5脱模构件
类别
标准名称
解析与说明
图号
脱模构件
行位压片GIB
用于对行位起固定和导向作用的
（收藏）模具零件中英文命名规范
（收藏）模具零件中英文命名规范模胚部分1 TOP CLAMPING PLATE 上固定板2 A PLATE A板3 B PLATE B板4 EJECTOR RETAINER PLATE 上顶针板5 EJECTOR PLATE 下顶针板6 SUPPORT BLOCK 方铁7 BUTTOM CLAMPING PLATE 下固定板8 SUPPORT PLATE 托板9 HIGH TEMP INSULEAOR SHEETS 隔热板10 GUIDE PIN 导柱(G.P)11 GUIDE BUSHING 导套(G.B)12 EJECTOR GUIDE PIN 中托司(E.G.P)13 RETURN PIN 回针(R.P)14 STOP PIN 垃圾钉(ST.P)15 SUPPORT PILLAR 支撑柱(SU.P)16 SUPPORT PIN 水口边钉(细水口)17 PULL ROD 小拉杆18 DOWELS PIN 定位销(热流道)19 RUNNER STRIPPER PLATE 水口推板(推板)20 SPACER PLATE 热流道框板21 SUPPORT PIN FOR SPRING 弹簧扶针模仁部分22 CAVITY 前模仁23 CAVITY INSERT 前模镶件24 CAVITY PIN 前模镶针25 CORE 后模仁26 CORE INSERT 后模镶件27 CORE PIN 后模镶针28 RUNNER INSERT 水口镶件29 EXCHAGEABLE INSERT 可换镶件86 INSERT OF GAS PIN 气针镶件30 CAVITY INSERT BLOCK SET 前模模仁挤块31 CORE INSERT BLOCK SET 后模模仁挤块行位部分32 BALL PLUNGERS 定位珠33 SLIDE PIN 行位镶针34 SLIDE 行位座/原身行位35 SLIDE INSERT 行位镶件36 WEDGE 铲基37 GUIDE RAILS 行位压块38 STOP BLOCK 行位挡块39 WEAR PLATE 耐磨块40 CENTER RAILS 中心导向块41 ANGULAR PIN 斜导柱42 ANGULAR CAMS 方形斜导柱43 SLIDER EJECTOR PIN 行位顶针44 SLIDE RETAINER 老虎扣斜顶部分45 DOWELS PIN 定位销46 LIFTER 斜顶47 LIFTER INSERT 斜顶镶件51 LIFTER PIN 斜顶顶杆48 LIFTER SET 斜顶座49 LIFTER GUIDE BLOCK 斜顶管位块50 LIFTER EJECTOR PIN 斜顶顶针流道部分51 SPRUE BUSHING 唧嘴52 SPRUE BUSHING LOCATING 法兰唧嘴(细水口)53 SPRUE BUSH 唧嘴套54 GATE BUSH 浇口套55 LOCATING RING 定位圈(法兰)56 RUNNER LOCK PINS 拉料销57 SPRUE LOCK PINS 水口勾针冷却部分58 JIPY-TILE SOCKETS 水管接头59 COLLANT PLUG 堵头60 “O” RING 防水圈61 BAFFLES 隔水片62 WATER PLUG INSERT 止水栓63 SPIRAL TUBE 螺旋水套64 EXTENSION PLUG 加长水嘴65 BUBBLER TUBE 喷管热流道部分66 HOT RUNNER 热流道67 MAIN frame 温控箱68 TERMINAL MOUNTING BOX 接线盒69 WIRE CLAMP 电线压块70 HOT MANIFOLD 热流道板顶出部分71 EJECTOR RODS 顶棍(K.O)72 EJECTOR PIN 顶针73 SHOULDER TYPE EJECTOR PINS 双节顶针74 STRAIGHT EJECTOR SLEEVE PINS 司筒/双节司筒75 EJECTOR BLADE 扁顶针76 AIR-JET VALVES 空气销(气顶)77 EJECTOR BAR 直顶78 STRIPPER BAR 推块79 STRIPPER ROD 推块杆其他部分80 STOPPER 限位块81 LIMITED WASHER 限位套,限位介子82 STAND OFF 模脚83 MARK PLATE 铭牌84 COOLING INDICATE PLATE 运水铭牌85 GAS PIN 气针87 GAS EXPELLER 疏气针88 MAGNET 磁铁89 EYEBOLT 吊环90 LIFTING BAR 模具起吊块91 FLAT HEAD SOCKET SCREW 平头螺丝(F.H.S.S)92 SOCKET HEAD CAP SCREW 杯头螺丝(S.H.C.S)93 HEX. SOCKET SET SCREW 无头螺丝(H.S.S.S)94 SOCKET HEAD SHOULDER SCREW 山打螺丝(S.H.S.S)95 WASHER 垫圈，介子96 SPRING WASHER 弹簧垫圈97 RETAIN RING 卡环98 RETAINING BLOCK 司筒针压块99 SPRING 弹簧100 RUBBER SPRING 优力胶101 SIDE STRAIGHT BLOCK SETS “0”度辅助定位块102 TAPER BLOCK SETS 斜度辅助定位块103 TAPER LOCK PIN 斜度辅助定位柱104 SWITCHES 行程开关105 MOLD SHOT COUNTERS 计数器106 P/L STRAP 锁模块107 LATCH LOCK 扣机108 PARTING LOCKS 树脂开闭器109 DATE STAMPS 日期章110 RECYCLE MARKED STAMPS 回收章111 HYDRAULIC CYLINDER 油压缸112 BOT. HYD. CYLINDER 油缸座113 CENTRALIZE VALVE 分流集流阀114 GEAR 齿轮模具人杂志模具行业第一微信平台微信号：mojurenzazhi。
模具设计命名规范中英文对照大全
模具英文缩写CA(cavity insert)前模SA(slide)前模行位IA(insert)前模镶件LA(lifter)前模斜顶PS（parting surface）分型面MA前模待合并体积块0临时体积块JW(jaw)铲鸡ES(ejector sleere)司筒GA（gate）入水GP边钉GB导套EG顶针板导柱STP垃圾钉模具英语术语模具述语一、入水：gate进入位： gate location水口形式：gate type大水口：edge gate细水口： pin-point gate水口大小：gate size转水口： switching runner/gate唧嘴口径： sprue diameter二、流道: runner热流道： hot runner,hot manifold热嘴冷流道: hot sprue/cold runner唧嘴直流: direct sprue gate圆形流道：round(full/half runner流道电脑分析：mold flow analysis流道平衡:runner balance热嘴： hot sprue热流道板：hot manifold发热管：cartridge heater探针: thermocouples插头： connector plug插座： connector socket密封/封料： seal三、运水：water line喉塞：line lpug喉管：tube塑胶管：plastic tube快速接头：jiffy quick connector plug/socker 四、模具零件： mold components 三板模：3-plate mold二板模：2-plate mold边钉/导边：leader pin/guide pin边司/导套：bushing/guide bushing中托司：shoulder guide bushing中托边L：guide pin顶针板：ejector retainner plate托板： support plate螺丝： screw管钉：dowel pin开模槽：ply bar scot内模管位：core/cavity inter-lock顶针： ejector pin司筒：ejector sleeve司筒针：ejector pin推板：stripper plate缩呵：movable core,return core core puller 扣机（尼龙拉勾）：nylon latch lock斜顶：lifter模胚（架）： mold base上内模：cavity insert下内模：core insert行位（滑块）： slide镶件：insert压座/斜鸡：wedge耐磨板/油板：wedge wear plate压条：plate撑头: support pillar唧嘴： sprue bushing挡板：stop plate定位圈：locating ring锁扣：latch扣鸡：parting lock set推杆：push bar栓打螺丝：S.H.S.B顶板：eracuretun活动臂：lever arm分流锥：spure sperader水口司:bush垃圾钉：stop pin隔片：buffle弹弓柱：spring rod弹弓:die spring中托司：ejector guide bush中托边：ejector guide pin镶针：pin销子：dowel pin波子弹弓：ball catch喉塞: pipe plug锁模块：lock plate斜顶：angle from pin斜顶杆：angle ejector rod尼龙拉勾：parting locks活动臂：lever arm复位键、提前回杆：early return bar气阀：valves斜导边：angle pin术语：terms承压平面平衡：parting surface support balance模排气：parting line venting回针碰料位：return pin and cavity interference模总高超出啤机规格：mold base shut hight顶针碰运水：water line interferes withejector pin料位出上/下模：part from cavith (core) side模胚原身出料位：cavity direct cut on A-plate,core direct cut on B-plate.不准用镶件： Do not use (core/cavity) insert用铍铜做镶件： use beryllium copper insert初步（正式）模图设计：preliinary (final) mold design反呵：reverse core弹弓压缩量：spring compressed length稳定性好：good stability,stable强度不够：insufficient rigidity均匀冷却：even cooling扣模：sticking热膨胀：thero expansion公差：tolorance铜公(电极）：copper electrodeCO(core insert) SO(slide)IO (insert) LO(lifter)COOMO文件名+MDJKEP(ejector pin) RU(runner)SPKPSTBTL后模镶件后模斜顶后模镶柯后模待合并体积块后模后模行位水口边回针限位螺丝水口拉板注塑件压块司筒针流道。
模具零件中英文标准命名
又可称发热丝
发热片HEATER SHEET
用于发热的元器件。例如，安装在MOLD-MASTER
热流道板上。
热电偶THERMOCOUPLE
探测温度用，又称热探针、温控线
延长咀头
EXTEND NOZZLE
接在唧咀前端，起到延长唧咀的作用
发热壳HEATER SHELL
唧咀与射咀外用来发热的壳体，又称发热箍
用于三板模中用于实现多次分模
直司
STRAIGHT GUIDE BUSH
无托位的导司
托边
SHOULDER GUIDE PIN
带台肩的边钉
4.2成型件
类别
东运标准名称
解析与说明
东运附图号或标准图号
成型件
上模仁
CAVITY INSERT
指镶在上模框中的最大成型件
下模仁
CORE INSERT
指镶在下模框中的最大成型件
发
热
元
件
、
热流
道
系
统
流道尾塞
END PLUG
又称为热流道尾塞
发热管压块HEATER CLAMP
起封装和压紧发热管的作用
模具上用来导向用,与导边配合。又称导套、导司
哥林柱
EJECTOR GUIDE PIN
模具上用来对顶出系统导向用。
中托司EJECTOR GUIDE BUSH
安装在顶针组板上，用来对顶出系统导向用，与哥林柱配合
4.1模胚组板
类别
东运标准名称
解析与说明
东运附图号或标准图号
模胚组件
水口边
SUPPORT PIN
4.4发热元件、热流道系统
类别
模具零件的中英文命名标准
运 水 系 统
防水胶圈 铜堵头 铜枝 集流板 分流块 直接头 转角接头 曲接头 T型接头 蓝色水管 透明水管
模具零件的中英文标准命名
类别 中文标准名称
油缸 油缸座 油缸接头 油缸连接杆 高压油喉 透明油喉 滴油嘴 活塞
英文标准名称
HYDRAULIC CYLINDER HYDRAULIC CYLINDER BASE HYDRAULIC CYLINDER CONNECTOR HYDRAULIC LINK PIN HIGH PRESSURE OIL PIPE TRANSPARENT OIL PIPE NIPPLE PISTON ADAPTOR OIL TANK HYDRAULIC BLOCK LOAD VALVE FLOW REGULATOR VALVE DIRECTIONAL CONTROL VALVE SEQUENCE VALVE CHECK VALVE REVERSAL VALVE CENTRALIZE VALVE PLUNGER PUMP GEAR PUMP WATER TANK PNEUMATIC CYLINDER MICRO SWITCH SENSOR
成 型 件
可换镶件 日期镶件 环保镶针 哥针 疏气针 活动镶件
模具零件的中英文标准命名
类别 中文标准名称
法兰 唧嘴 法兰唧嘴 加长唧嘴 唧嘴套 唧嘴头 浇口套 水口镶件
英文标准名称
LOCATING RING SPRUE BUSHING SPRUE BUSHING LOCATING EXTEND SPRUE BUSHING SPRUE BUSH SPRUE GATE GATE BUSH RUNNER INSERT
脱 模 构 件
弹弓胶 直顶 直顶座 斜顶 斜顶杆 斜顶镶件 斜顶镶针 斜顶管位块 斜顶滑块 斜顶座 顶针 扁顶针 托针 司筒针
模具中英文通用名_
模具中英文通用名称.doc以下是模架：模胚—Mold Base顶板—Top Clamp Plate脱料板—Runner Stripper Plate热流板—Spacer Plate母模板—A Plate推板—Stripper Plate公模板—B Plate承板—Support Plate方铁—Spacer Block面针板—Ejector Retainer Plate底针板—Ejector plate底板—Bottom Clamp Plate以下是镶嵌件和滑块：母模仁—Cavity Insert公模仁—Core Insert滑块—Slide斜顶—Lift镶针—Core Pin镶件—Insert互换镶件—Change Insert滑块镶件—Slide Insert铲鸡—Wedge压条—Plate斜导柱—Slide Pin耐磨板—Wear Plate导向块—Guide Block斜顶导向块—Lift Guide Block 滑块导轨—Slide Guide滑块束块—Slide Wedge斜顶底座—Lift Base以下是进胶组件：唧咀—Sprue Bushing分流锥—Sprue Spreader定位环—Locating Ring胶口衬套—Sprue Bushing以下是电热组件：电热衬套—Hot Tip Bushing电热管—Heater电热圈—Heater Band线接头—Power控温耦合器—Thermocouple以下是顶针组件：顶针—Ejector Pin扁顶针—Rec. Ej. Pin方顶针—Sqrt. Ej. Pin双节顶针—Step Ej. Pin司筒—Ejector Sleeve双节司筒—Step Ej. Sleeve顶出块—Ejector Block以下是拉料组件：勾针—Sprue Pin拉杆—Puller Pillar拉料销—Runner Lock Pin开闭器—Slide Lock Set尼龙开闭器—Parting Lock以下是限位、复位、弹簧组件：复位杆—Return Pin支撑柱—Support Pillar垃圾钉—Stop Pin限制块—Stop Block开模止板—Stop Plate日期章—Date Marked Pin压力胶—Rubber Spring限位开关—Limits Switch弹簧—Spring轻小载荷弹簧—Lightest Load Spring轻载荷弹簧—Light Load Spring中载荷弹簧—Medium Load Spring重载荷弹簧—Heavy Load Spring极重载荷弹簧—Super Load Spring圆线弹簧—Wire Spring耐热弹簧—Heatproof Spring弹簧柱—Spring Rod波子弹簧—Ball Catch以下是水路组件：O型圈—O Ring隔水片—Baffle Boards喉塞—Pipe Plug水道塞子—Coolant Plug水管—Water Connection喷水管—Cascade Water Junction挡水板—Plug Baffles快速接头—Jiffy-Tile Sockets水管无头螺丝—Water Bass Pressure Plugs以下是导柱导套：导柱—Guide Pin直导套—Straight Guide Bush有托导套—Shoulder Guide Bush顶针板导柱—Ejector Guide Pin 顶针板导套—Ejector Guide Bush 以下是螺丝组件：限位螺丝—Stop Bolt无头螺丝—Screw Plug内六角螺丝—S.H.C.S平头小螺丝—F.H.C.S外六角螺丝—Hexangdlar Bolt以下是定位组件：定位销—Dowel Pin定位钢珠—Ball Plung锁模块—Lock Block0度定位块—Straight Block Set 斜度定位块—Taper Block Set圆形定位器—Taper Pin Set以下是注塑机组件：轴—Shaft轴承—Bearing齿轮—Gear凸轮—Cam Wheel气阀—Valves气压缸—Air Cylinder油压缸—Hydraulic Cylinder 油压马达—Hydraulic Motors 油封—Oil Close轴用C环—"C"Type Ring轴用E环—"E"Type Ring孔止环—Stop Hold Ring。
模具术语中英文对照表
模具术语中英文对照表模具是制造行业中重要的零部件之一，不同的国家或地区对于模具的称呼和术语有着不同的表述。
下面是模具术语的中英文对照表，供大家参考。
一、模具结构及零部件1.凸模：punch/upper die2.凹模：die/lower die3.合页模：hinge die4.活动凸模：movable punch5.固定凸模：fixed punch6.活动凹模：movable die7.固定凹模：fixed die8.下座：bottom plate/bottom clamping plate9.定位销：locating pin10.定位套：locating sleeve/bushing11.导柱：guide pillar12.导套：guide bush13.顶杆：ejector rod/knockout rod14.顶针：ejector pin/knockout pin15.顶出板：ejector plate/knockout plate16.压簧：compression spring17.弹簧：tension spring18.滑块：slide block19.顶针板：ejector plate/knockout plate二、模具材料1.冷/热作模钢：cold/hot work die steel2.合金工具钢：alloy tool steel3.模具钢：mould steel4.不锈钢：stainless steel5.硬质合金：hard alloy/cemented carbide6.铝：aluminum7.铜：copper8.铜合金：copper alloy9.镁合金：magnesium alloy三、模具表面处理1.硬化：hardening2.淬火：quenching3.氮化：nitriding4.喷涂：spraying5.镀铬：chrome plating6.抛光：polishing7.喷砂：sandblasting四、模具制造工艺1.车削：turning2.铣削：milling3.磨削：grinding4.电火花加工：electric discharge machining (EDM)5.线割加工：wire-cut EDM6.钻孔：drilling7.铰孔：reaming8.螺纹加工：threading9.组装：assembly10.检验：inspection以上是模具术语的中英文对照表，本表可供参考，希望对有需要的读者有所帮助。
模具零件的中英文标准命名
东运标准名称
解析与说明
东运附图号
或标准图号
模胚组件
模胚
MOLD BASE
又称模架
上码模板
TOP CLAMP PLATE
码在注塑机定板上，又称上模固定板
热流道框板
SPACER PLATE
安装热流道板的架板或回板
水口板
RUNNER STRIPPER PLATE
二板模中用于脱ቤተ መጻሕፍቲ ባይዱ口，又称水口推板
“A”板
指镶在上模框中的小件
下模镶件
CORE SMALL INSERT
指镶在下模框中的小件
上模镶针
CAVITY INSERT PIN
指镶在上模框中的圆形小件， 要求尽量采用标 准顶针改制
下模镶针
CORE INSERT PIN
指镶在下模框中的圆形小件， 要求尽量采用标 准顶针改制
上模仁压块
CAVITY CLAMP
直司
STRAIGHT GUIDE BUSH
无托位的导司
托边
SHOULDER GUIDE PIN
带台肩的边钉
4.2
类别
东运标准名称
解析与说明
东运附图号
或标准图号
成
型
件
上模仁
CAVITY INSERT
指镶在上模框中的最大成型件
下模仁
CORE INSERT
指镶在下模框中的最大成型件
上模镶件
CAVITY SMALL INSERT
又称热咀
(MOLD MASTER:NZDHILBA065R L=75)
热唧咀定位套
NOZZLE BUSH
热咀上与模腔接触的部分，起固定热唧咀作用
热唧咀头
模具零件标准名称中英文对照表
模具零件标准名称中英文对照表1 顶针E.P. 88 拉杆suppor pin2 有托顶针stepped E.P. 89 拉杆定位介子support pin spacer3 扁顶针rectangular E.P. 90 齿轮gear4 司筒E.P. sleeve 91 丝杆screw5 中心针center Pin 92 轴承bearing6 直身导边straight leader Pin 93 油缸oil cylinder7 直身杯司straight bushing 94 气缸air cylinder8 有托导边shoulder leader Pin 95 间隔圈spacer ring9 有托杯司shoulder bushing 96 垃圾钉stopper ring10 方定位块position block set 97 撑头support pillar11 定位锥taper pin set 98 行位开关组detection switch set12 尼龙塞parting lock 99 撑脚distance spacer13 中托司套ejector lead bushing 100 上模cavity14 中托导柱ejector leader pin 101 上模镶件cavity insert15 脱水口螺丝组puller bolt set 102 上模镶针inlay cavity pin16 限位螺丝stopper bolt 103 潜水镶套pin point gate buyshing17 限位钉positioning pin 104 流道衬板runner plate18 管位块slotter key 105 水口扣针runer lock pin19 弹簧spring 106 行位slider20 螺钉screw 107 行位导向键slider certer rail21 限位块distance spacer 108 行位镶件slider insert22 无头螺丝screw plug 109 斜边angular pin23 平头螺丝socket head cap screw 110 方斜边angular cam24 波子螺丝ball plunger 111 铲鸡locking block25 定位螺钉positioning screw plug 112 行位压板slider guide rail26 胶圈o ring 113 隔热板insulation sheet27 喉塞taper screw plug 114 压板(其他类) holding plate28 法兰locating ring 115 楔块spacer wedge29 唧嘴sprue bushing 116 销钉dowelpin30 截流塞cooling circuit plug 117 下模core31 上固定板top clamping plate 118 下模呵block core32 脱料板runner stripper plate 119 下模镶件core insert33 上模板cavity plate 120 下模镶针core pin34 推板stripper plate 121 拉板tension link35 下模板core plate 122 拉板介子tension link retainer36 支承板support plate 123 行位垫块slide plate37 间隔板spacer block 124 斜边压块holding plate for A.P.38 顶针板1 ejector retainer plate 125 斜顶loose core39 顶针板2 ejector plate 126 斜顶滑座slide unit for loose core40 顶针板3 ejector plate 127 冷胶套sprue lock bushing41 顶针板4 ejector plate 128 运水镶件insert for cooling42 下固定板botton clamping plate 129 等高螺钉stopper bolt43 回针return pin44 二板模2-plate mold 130 缩o哥return core45 三板模3-plate mold 131 扣鸡(尼龙拉勾) nylon latch lock46 中托司shoulder guide bushing 132 排气槽venting47 中托边guide pin 133 浇口gate48 顶针板ejector retainer plate 134 唧嘴口径sprue diameter49 底针板ejector support plate 135 浇注系统feed system50 托板support plate 136 浇口大小gate size51 管钉dowel pin 137 直接浇口direct gate52 导柱guide jpillars 138 环形浇口ring gate53 导套guide bushes 139 点浇口pin-point gate54 拉料杆sprue puller 140 侧浇口edge gate55 圆锥头拉料杆sprue puller, conical headed 141 盘形浇口disk gate56 分流道拉料杆runner puller 142 潜伏浇口submarine gate57 枯杆kicker pin 143 扇形浇口fam gate58 复位杆ejector plate return pin 144 护耳浇口tab gate59 导板guide plate 145 大小口edge gate60 滑板slicde plate 146 细水口pin-point gate61 耐磨板wear plate 147 转水口switching runner gate62 垫板backing plate 148 流道runner puller63 固定板retainer plate 149 主流道sprue64 支承板backing plate 150 分流道runner puller65 定位板locating plate 151 热流道hot runner66 推件固定板ejector retainer plate 152 梯形流道trapezoidal unner67 支承柱support pillar 153 圆形流道round runner68 支架ejector housing 154 热嘴hot sprue69 斜导柱angle pin 155 热流道板hot manifold70 行位slide 156 发热管cartridge heater71 斜鸡wedge 157 控针thermocouples72 弯销dog-leg cam 158 插头connector plug73 斜滑块angled-lift splits 159 插座connector socket74 定位圈locating ring 160 运水water line75 限位块stop block 161 喉管tube76 推块ejector pad 162 塑胶管plastic tube77 推件板stripper plate 163 快速接头jiffy quick connector socket78 定位销locating pin 164 收缩率shringkage79 垫块spacer 165 注射压力injection pressure80 型腔cavity 166 成形压力moulding pressure81 活动镶件movable insert 167 弯曲力bending force82 镶件insert 168 拉伸力drawing force83 型芯core 169 锁模力clamping force84 侧型芯side core 170 开模力mould opening force85 螺纹型芯threaded core 171 脱模力ejection force86 开模槽plybar slot 172 抽芯力core-pulling87 内模管位inter-lock 173 抽芯距core-pulling distance。
模具零件中英文名称
模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析4.9 辅助装置模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析模具零件的中英文标准命名及其功用解析压铸 die-cast注塑 injection铸件 casting/cast/起泡/气泡 bubble/blister/airbubble缺料 short-shots/undershot浇不足/*铸 under-founding多料 superfluities/superfluous material(alloy)/ Over flow顶针痕 ejector(pins) mark花纹 flow mark/flow line冷纹 cold mark/cold streak油纹 oil streak走水纹 splash mark银纹 silver streaks霜纹 splay mark夹水纹 silver streaks/flow line/weld line扣模/粘模sticking ( ie. Part stick in cavity side; sprue is sticking) 砂眼/气眼 air hole（塑胶件）弯曲/变形 warping/warpage变形 deformation翅曲 warp/warped凸痕 convex mark凹位/凹陷 sink mark/披锋 flashing批损 pare-mark/cutmark批凹 pare off黑点/黑纹 black spots发白 white mark烧焦 burnmarks刮花/刮痕 scratch mark擦痕/擦伤 rub-mark/brush-burn / Galling裂缝 cracking错位（合模线） Parting line misalignment / mismatch 哑色 dull color表面变光滑（喷油面） glossy finishing表面 sruface/outside缩水/收缩 sinkmark/shrinkage/shrink mark色粉 colourant色母 color master batch颜色 colour/color零件污糟 dirty mark on part顶白 stressmark/ejector mark屈曲 bent夹模线移位 part line misalignment胶件料厚不均 uneven wall thickness水口料 grinding material / recycle material混色 contamination mark以下内容参考即可模具方面：定位圈 locating ring唧嘴 spruebush (浇口套)A板 Aplate (定模板)B板 Bplate（动模板）方铁 spacer block (垫铁)底板 bottom clamp plate(动模底板) 面板 top clamp plate(定模底板)顶针 ejector pin（顶杆）直边钉 guide pin (导柱)托司 shoulder guide bush(导套)直司 straight guide bush(导柱)回针 returnpin(回程杆)细水口边钉 support pin(副导柱)蓝弹簧 blue spring（回程弹簧）水口推板 runner stripper plate(卸流道板) 中边钉 ejector guide pin (顶板导柱)顶针板 ejector retainer plate(顶杆固定板) 顶针底板 ejectorplate(顶杆垫板)撑头 support pollar（支撑柱）垃圾钉 stop pin (限位钉)呵 core (后模肉内镶件)后模肉 back mold body(后模镶件)前模肉 cavity（前模镶件）扣鸡 P-lock模芯 Parting Core局部视图 Partial View冷料# Cold Slag线切割 Wire E.D.M轮廊 Contour螺纹孔 Tapping Hole连接件 Fittings斜针 Angle Pin接合 Engage替换镶件Interchangeable Mold Inserts指定吨位的注塑机 Specific Press水嘴接头 Water Fittings螺纹 Eyebolt Thread回针 Return Pin二级顶出针 Sub-Leaderd Pin加硬 Harden唧嘴 Sprue设计筒图Preliminary Design 名称块表 Title Block 版本标识 Revision Level材料清单BOM制模 Build Mold手动滑块 Hand loaded Slide漏水测试 Leak Test流道排气 Runner Vents抛光 Draw Polish侧抽芯 Side Action加强筋 Rib三角撑 Gusset柱子 Boss出模斜度 Draft外廊 Contour落单会议 Kick-Off Meeting装卸孔 Handling Hole运输安全带 Mold strap码模槽 Clamp Slot撑头 Support Pillar螺牙1/2-13 Eye Bolt 1/2-13Tap导柱位 Leader Pin Location偏移量 Offset水塞 Water Line Plug撬模槽 Ply Slot重新加工 Reworked配件 Components补偿 Compensation平面度 Parallel倒角 Chamfer模胚 Mold Base热嘴 Hot nozzle火花机 Edm熔接线 Welding line压机 Press晒纹 Texture梯形 Trapezoid凸缘、法兰 Flange方铁 Spacer Block顶针板 Ejector Plate顶针底板 Ejector Retainer Plate垫板 Retainer Plate后模镶针 Core Pin拉圾钉 Stop Pin有托顶针 Shoulder Ejector Pin顶针板导套 Guided Ejection Bushing针板导柱 Guided Ejection Leader Pin 唧嘴 Sprue Bushing三板模延伸式唧嘴 Extension Nozzle Bushing 水口板导套 Runner Stripper Plate Bushing 定位圈（法兰） Locating Ring管钉（定位销） Dowel Pin管状管钉 Tubular Dowel吊环 Safety Hoist Ring日期印 Dating Insert环保印 Recycling Insert气顶 Air Poppet Valve截水口镶件 Runner Shut-Off Insert早回 Early Ejector Return 加速项 Accelerated Ejector客户 Client产品名 Part Name产品编号 Part No缩水 Shrinkage版本 Rev模胚 Mold Base下模镶件 Core Block上模镶件 Cavity Block小镶件 Sub-Insert下模小镶件 Core Sub-Insert上模小镶件 Cavity Sub-Insert行位 Slide行位镶件 Slide Insert压条 Gib压紧块（铲机） Wedge block硬片（摩擦片） Wear Plate水口镶件 Runner Bar弹簧 Spring水口勾针 Sprue Puller Pin顶针 Ejector Pin撑头 Support Pillar直身锁 Straight interlock斜度锁 Tapped interlock锁模板 Safety Bar‘O’令（密封圈） O'Ring喉塞 Plug隔水片 Baffle波子螺丝（行位定位螺丝） Ball-Catched 斜顶 Lifter控制开关 Switch成型热固性塑胶模具 Thermoset Mold三板模 3-Plat Mold分型面 Parting Line司筒 Ejector Sleeve垫圈 Washer熔接线（夹水纹） Weldline勾针 Sucker Pin回针板 Retainer Plate顶出板 Knock -Out Plate电动安全开关Electrical-Safety Switch 脱开 Cut Of Position预先决定 Preload缓冲器 Bumper衬垫 Cushion公差 Tolerance突然性动作 Slam销针 Dowel钩槽 Gib精磨 Finished通框 Through Pocket粘后模 Sticking Core粘水口 Sticking Sprue夹水纹 Weld Line变形 Warpage走水不平均 Filling Uneven 走不齐 Short Shot挂成品 Part Hanging漏水 Water Leakage刮花（擦伤） Galling漏电 Ele Leakage困气 Air Trapping温度 Temperature注塑模 Injection Mold入水 Gate试板 Sampling / mold trial 压力 Pressure倒圆 Fillet顶棍 Ejector顶白 Stress Mark粘前模 Sticking Cav名称块表 Title Block版本标识 Revision Level材料清单 Stock List斜导柱（斜边） Angle PinA板 A'plateB板 B'plate倒扣 Under-Cut披峰 Flash氮化 Nitride不规则四边形Trapezoid雕刻 Engraving出模角 Draft分模面 Parting Line擦位 Shut-Off(S/0)导套 Bushing回针 Return Pin加硬 Harden丝印 Silkprint不干胶 Adhesive Sticker导向针 Guide Din公差 Tolerance线切割 Wire-Cut电火花 Edm抛光 Polishing蚀纹 Texture探热针 Thermocouple三打螺丝毫（限螺丝） Stripper Bolt司筒 Ejector Sleeve导柱 Leader Pin冷料井 Cold Slag线切割 Wire E.D.M.螺纹孔 Tapping Hole连接件 Fittings斜针 Angle Pin接合 Engage替换镶件 Interchangeable Mold Inserts 指定吨位的注塑机 Specific Press水嘴接头 Water Fittings螺纹 Eyebolt Thread回针 Stop Pin二级顶出针 Sub-Leader Pin镶件 Mold Insert锁定位 Lock楔子(铲鸡) Wedge高产量模量 High Volume Running Mold剖面图 Cross Section模具结构 Mold Construction模芯 Parting Core局部视图 Partial View热流道 Manifold热嘴 Hot Nozzle型腔数 Cav No模号 Mold No胶料 Material尺寸 Dimension重要尺寸 Critical Dimension雕刻 Engrave托司 EJ.GUIDE PIN模具专业英语入水：gate 进入位：gate location 水口形式：gate type 大水口：edge gate 细水口：pin-point gate 水口大小：gate size 转水口：switching runner/gate唧嘴口径：sprue diameter二、流道: runner热流道：hot runner,hot manifold 热嘴冷流道: hot sprue/cold runner唧嘴直流: direct sprue gate 圆形流道：round(full/half runner流道电脑分析：mold flow analysis 流道平衡:runner balance热嘴：hot sprue 热流道板：hot manifold发热管：cartridge heater 探针: thermocouples插头：connector plug 插座：connector socket密封/封料：seal三、运水：water line 喉塞：line lpug喉管：tube塑胶管：plastic tube 快速接头：jiffy quick connectorplug/socker四、模具零件：mold components三板模：3-plate mold 二板模：2-plate mold边钉/导边：leader pin/guide pin 边司/导套：bushing/guide bushing 中托司：shoulder guide bushing 中托边L：guide pin顶针板：ejector retainner plate 托板：support plate螺丝：screw 管钉：dowel pin开模槽：ply bar scot 内模管位：core/cavity inter-lock 顶针：ejector pin 司筒：ejector sleeve司筒针：ejector pin 推板：stripper plate缩呵：movable core,return core core puller扣机（尼龙拉勾）：nylon latch lock 斜顶：lifter模胚（架）：mold base 上内模：cavity insert下内模：core insert 行位（滑块）：slide镶件：insert 压座/斜鸡：wedge耐磨板/油板：wedge wear plate 压条：plate撑头: support pillar 唧嘴：sprue bushing挡板：stop plate 定位圈：locating ring锁扣：latch 扣鸡：parting lock set推杆：push bar 栓打螺丝：S.H.S.B顶板：eracuretun 活动臂：lever arm分流锥：spure sperader 水口司:bush垃圾钉：stop pin 隔片：buffle弹弓柱：spring rod 弹弓:die spring中托司：ejector guide bush 中托边：ejector guide pin镶针：pin 销子：dowel pin波子弹弓：ball catch产品成形不良用语英汉对照aberration 色差atomization ?化bank mark ?料纹bite 咬入blacking hole 涂料孔(铸疵) blacking scab 涂料疤blister 起泡 blooming 起霜low hole 破孔 blushing 泛白body wrinkle 侧壁皱纹 breaking-in 冒口带肉bubble 膜泡burn mark 糊斑 burr 毛边camber 翘曲cell 气泡 center buckle 表面中部波皱check 细裂痕checking 龟裂chipping 修整表面缺陷 clamp-off 铸件凹痕collapse 塌陷color mottle 色斑corrosion 腐蚀crack 裂痕crazing 碎裂crazing 龟裂deformation 变形edge 切边碎片edge crack 裂边fading 退色filler speak 填充料斑fissure 裂纹flange wrinkle 凸缘起皱flaw 刮伤flow mark 流痕galling 毛边glazing 光滑gloss 光泽grease pits 污斑grinding defect 磨痕haircrack 发裂haze 雾度incrustation 水锈indentation 压痕internal porosity 内部气孔mismatch 偏模mottle 斑点necking 缩颈nick 割痕orange peel 橘皮状表面缺陷overflow 溢流peeling 剥离pit 坑pitting corrosion 点状腐蚀plate mark 模板印痕pock 麻点pock mark 痘斑resin streak 树脂流纹resin wear 树脂脱落riding 凹陷sagging 松垂saponification 皂化scar 疤痕scrap 废料scrap jam 废料阻塞scratch 刮伤/划痕scuffing 深冲表面划伤seam 裂痕shock line 模口挤痕short shot 充填不足shrinkage pool 凹孔sink mark 凹痕skin inclusion 表皮折叠straightening 矫直streak 条状痕surface check 表面裂痕surface roughening 橘皮状表皮皱折surging 波动sweat out 冒汗torsion 扭曲warpage 翘曲waviness 波痕webbing 熔塌weld mark 焊痕whitening 白化wrinkle 皱纹10. cast steel 铸钢13. bronze 青铜14. brass 黄铜15. copper 合金16. stainless steel不锈钢plate电镀mold成型注塑模部分中英文对照塑料成形模具mould for plastics热塑性塑料模mould for thermoplastics热固性塑料模mould for thermosets压缩模compression mould压注模、传递模transfer mould注射模injection mould热塑性塑料注射模injection mould for thermoplastics热固性塑料注射模injection mould for thermoses模具专业英语入水：gate 进入位：gate location 水口形式：gate type 大水口：edge gate 细水口：pin-point gate 水口大小：gate size 转水口：switching runner/gate唧嘴口径：sprue diameter二、流道: runner热流道：hot runner,hot manifold 热嘴冷流道: hot sprue/cold runner唧嘴直流: direct sprue gate 圆形流道：round(full/half runner流道电脑分析：mold flow analysis 流道平衡:runner balance热嘴：hot sprue 热流道板：hot manifold发热管：cartridge heater 探针: thermocouples插头：connector plug 插座：connector socket密封/封料：seal三、运水：water line 喉塞：line lpug 喉管：tube塑胶管：plastic tube 快速接头：jiffy quick connector plug/socker四、模具零件：mold components三板模：3-plate mold 二板模：2-plate mold边钉/导边：leader pin/guide pin 边司/导套：bushing/guide bushing中托司：shoulder guide bushing 中托边L：guide pin顶针板：ejector retainner plate 托板：support plate螺丝：screw 管钉：dowel pin开模槽：ply bar scot 内模管位：core/cavity inter-lock顶针：ejector pin 司筒：ejector sleeve司筒针：ejector pin 推板：stripper plate缩呵：movable core,return core core puller扣机（尼龙拉勾）：nylon latch lock 斜顶：lifter模胚（架）：mold base 上内模：cavity insert下内模：core insert 行位（滑块）：slide镶件：insert 压座/斜鸡：wedge耐磨板/油板：wedge wear plate 压条：plate撑头: support pillar 唧嘴：sprue bushing挡板：stop plate 定位圈：locating ring锁扣：latch 扣鸡：parting lock set推杆：push bar 栓打螺丝：S.H.S.B活动臂：lever arm分流锥：spure feeder 水口司:bush垃圾钉：stop pin 隔片：buffle弹弓柱：spring rod 弹弓:die spring中托司：ejector guide bush 中托边：ejector guide pin镶针：pin 销子：dowel pin波子弹弓：ball catch模具钢材及零件英语模具钢材alloy tool steel 合金工具钢aluminium alloy 铝合金钢carbon tool steel 碳素工具钢prehardened steel 顶硬钢silicon steel sheet 硅钢板stainless steel 不锈钢。
模具零件的中英文标准命名
又称细水口流道灌咀,指针点入水中的浇口镶件，一般为外购标准 件 指流道及产品进浇处的镶件，例如香蕉入水的镶件，流道上的镶 1**/2** 件
制定： 日期： 年 月 日
审核： 日期： 年 月 日
批准： 生效日期： 年 月 日
第 3 页，共 15 页
标准名称：模具零件名称标准
1.4 发热元件，热流道系统 标准名称 钢“O”令 STEEL O-RING 热流道板 HOT MANIFOLD 隔热板 HIGH TEMP.
编号类别 3** 3** 3** 3** 3** 3** 5** 2** 5** 5** 5** 2** 5** 4** 4** 4** 4** 4** 4** 4** 5** 5**
解析与功能 对行位起固定和导向作用的零件 与行位配合使用，合模时锁紧行位用的零件 又称斜导柱，用于控制行位动作及行程的零件（一般用标准 件，直径较大时可用边钉改制，避免用顶针改制 用于压紧斜边的零件 用于控制行位动作及行程的方形销，多用于小模中 用于控制行位动作及行程的方形弯销 用于三板模中卸水口料的零件，多采用标准顶针改制 又称推块，产品边缘用于顶出的成型件，与推杆相连接 推方下面用来支持推杆滑动的座 连接推方与顶出系统，用于推动推方进行滑动动作的杆 具有弹性的橡胶，通常安装在模胚回针下，起缓冲作用 一般指沿成型骨位底部顶出的方形的顶出成型件 安装在直顶下面的基座 方形带角度的顶出成型件 与斜顶连接，带动斜顶运动的杆 装在斜顶上的镶件 装在斜顶上的圆形镶件 斜顶运动时，对斜顶起定位与导向作用的零件 安装在斜顶的底端上，用来实现斜顶在顶针板或斜顶座上滑动的 零件 固定在顶针板上，与斜顶滑块来配合共同实现斜顶滑动动作的底 座 固定在顶针板上，用于顶出产品的圆形标准件 固定在顶针板上，用于顶出产品的上部分为扁形的标准件 （多用于细、深长骨位处） 审核： 批准： 日期： 年 月 日 生效日期： 年 月 日
