综采工作面供电系统设计
综采工作面供电系统设计第一节供电系统设计要求一、设计内容1、设计依据综采工作面巷道布置、巷道尺寸及支护方式；综采工作面地质、通风、排水、运输情况；综采工作面的技术和经济参数；综采工作面的作业制度；综采工作面机械设备性能、数据及布置。
2．设计内容根据所设计综采工作面设备选型情况，选定移动变电站与各配电点位置；确定变压器容量、型号、台数；拟定综采工作面供电系统图；确定电缆型号、长度和截面；选择高低压开关；做继电保护的整定计算；绘制综采工作面供电系统图；造综采工作面供电设备表。
二、设计要求设计应符合《煤矿安全规程》、《煤矿工业设计规范》和《煤矿井下供电设计技术规定》；设备应选用定型产品并尽量选用新产品和国产设备；设计要保证技术先进、经济合理、安全可靠。
三、供电设计有关规定1、《煤矿安全规程》中的规定严禁井下配电变压器中性点直接接地。
井下电气设备的选用，应符合表5—1要求。
表5—1 井下电气设备的选用井下各级配电电压和各种电气设备的额定电压等级，应符合下列要求：（1）高压，不应超过10000V；（2）低压，不应超过1140V；（3）照明、手持电气设备的额定电压和电话和信号装置的额定供电电压，都不应超过127V；（4）远距离控制线路的额定电压，不应超过36V。
采区电气设备使用3300V供电时，必须制定专门的安全措施。
(国外采煤工作面供电电压已达5000V)井下电力网的短路电流，不得超过其控制用的断路器的开断能力，并应校验电缆的热稳定性。
40kw及以上的电动机，应使用真空电磁起动器控制。
井下高压电动机、动力变压器的高压侧，应有短路、过负荷和欠电压释放保护。
井下由采区变电所、移动变电站或配电点引出的馈电线上，应装设短路和过负荷保护装置，或至少应装设短路保护装置。
低压电动机应具备短路、过负荷、单相断线的保护及远方控制装置。
移动变电站必须采用监视型屏蔽橡套电缆。
移动式和手持式电气设备都应使用专用的分相屏蔽不延燃橡套电缆．1140V 设备使用的电缆必须用带有分相屏蔽的不延燃橡套电缆；660V 的设备应使用带有分相屏蔽的橡套绝缘屏蔽电缆。
煤矿综采工作面供电设计说明
煤矿综采工作面供电设计说明一、供电系统的分类根据煤矿综采工作面的情况和电压等级，供电系统可以分为高压供电系统和低压供电系统两部分。
1.高压供电系统：2.低压供电系统：低压供电系统主要为井下照明、通风、监控等非主要设备供电。
具体包括配电箱、照明灯具、电缆桥架、插座等。
二、供电系统的设计原则供电系统的设计应遵循以下原则：1.安全可靠：供电系统设计应满足国家相关安全规定，确保供电设备在运行过程中不发生故障，且能够及时发现和排除隐患。
2.合理高效：供电系统设计应根据工作面的实际情况，满足设备运行所需的电能供应，降低能耗，提高供电的效率和质量。
3.经济合理：供电系统的设计应充分考虑成本问题，根据实际需要进行合理配置，避免不必要的浪费。
三、供电系统的具体设计要点1.高压供电系统设计要点：(1)变电站的选择：变电站应选择可靠性高、运行安全稳定的设备，具备过流、过压、短路等保护功能。
(2)高压开关柜的选型：高压开关柜应满足可靠性高、操作简便、经济合理的要求，具备过流、短路等继电保护功能。
(3)高压电缆敷设：应选择符合国家标准的高压电缆，并进行正确敷设，保证电缆的绝缘完好性和安全可靠性。
2.低压供电系统设计要点：(1)配电箱的选型：配电箱应选择品牌可靠、结构合理的产品，具备过载保护、漏电保护等功能。
(2)电缆的选择：应选择符合国家标准的低压电缆，并进行正确敷设和维护，保证电缆的安全可靠性。
(3)照明设计：应根据工作面的具体情况，合理选用照明灯具，并进行合理布局，保证工作面的照明质量，提高工作面的安全性。
四、供电系统的检验和维护程序1.定期检测：供电系统应定期进行综合性能和安全性能的检查，排除存在的故障和隐患。
2.配电设备的定期维护：配电设备应进行定期的保养和维修，并进行记录，以保证设备的安全可靠性。
3.灯具的定期更换：照明灯具应定期进行检查和更换，保证井下的照明质量。
总之，煤矿综采工作面供电设计是煤矿安全生产中的重要环节，其合理的设计能够保证设备的安全高效运行，并提高煤矿的开采效率和安全性。

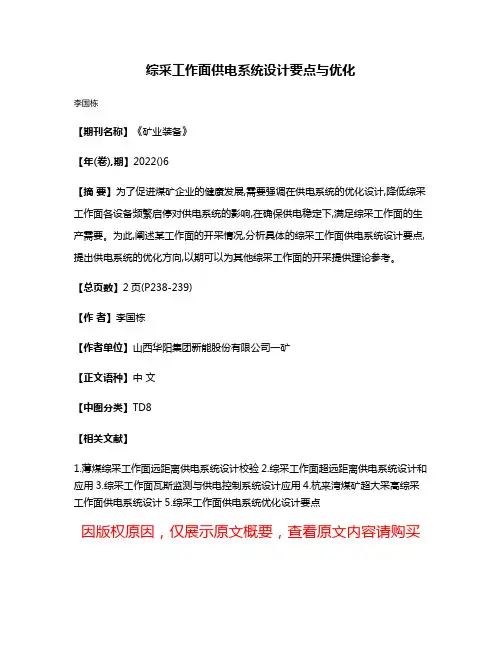

综采工作面供电系统设计要点与优化
综采工作面供电系统设计要点与优化
李国栋
【期刊名称】《矿业装备》
【年(卷),期】2022()6
【摘要】为了促进煤矿企业的健康发展,需要强调在供电系统的优化设计,降低综采工作面各设备频繁启停对供电系统的影响,在确保供电稳定下,满足综采工作面的生产需要。
为此,阐述某工作面的开采情况,分析具体的综采工作面供电系统设计要点,提出供电系统的优化方向,以期可以为其他综采工作面的开采提供理论参考。
【总页数】2页(P238-239)
【作者】李国栋
【作者单位】山西华阳集团新能股份有限公司一矿
【正文语种】中文
【中图分类】TD8
【相关文献】
1.薄煤综采工作面远距离供电系统设计校验
2.综采工作面超远距离供电系统设计和应用
3.综采工作面瓦斯监测与供电控制系统设计应用
4.杭来湾煤矿超大采高综采工作面供电系统设计
5.综采工作面供电系统优化设计要点
因版权原因，仅展示原文概要，查看原文内容请购买。

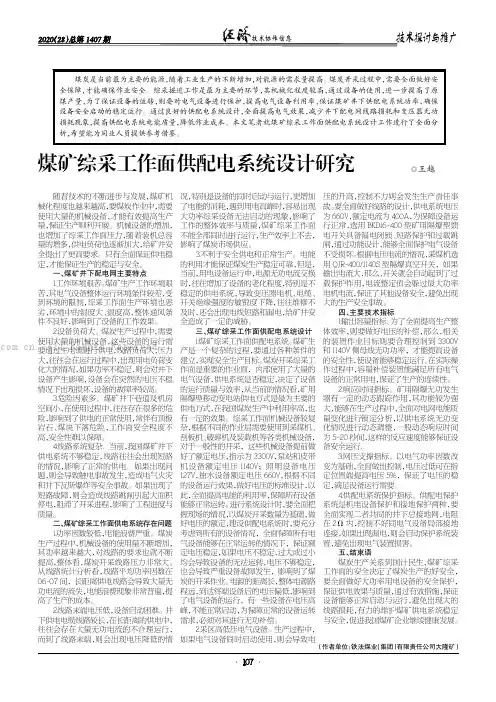

煤矿综采工作面供配电系统设计研究
