机翼构造
机翼的作用
提供升力
机翼通过形状和空气动力学原理 ,在飞行过程中产生升力,使飞
机得以在空中飞行。
确定飞行姿态
机翼的翼尖和翼尾可以用来控制飞 机的翻滚和倾斜,以实现飞行姿态 的调整。
承载重量
机翼作为飞机的主要结构之一,需 要承载飞机的重量,并保持结构的 稳定性。
机翼的构造
翼型
机翼的横截面形状,常见的翼型包括平直翼 、下单翼、上单翼等。
飞机的基本构造简介
汇报人: 日期:
目 录
• 飞机概述 • 机身构造 • 机翼构造 • 尾翼构造 • 起飞与降落装置 • 飞机动力装置 • 飞机液压与气动系统
01
飞机概述
飞机的定义
飞机是一种能够在大 气层中自由飞行的航 空器。
飞机由机体、动力、 仪表和其它辅助系统 组成。
它利用机翼产生升力 ,并依靠发动机产生 的推力进行飞行。
2.3翼型设计
2.3翼型设计大展弦比(≥8)亚音速运输机半翼展中段较大区域存在准二维流动,因此,在二维机翼确定后,就需根据设计指标进行翼型设计/选择,并进行机翼配置设计。
·标准翼型,有对称和非对称两种;·尖头翼型—超音速飞机有双弧形翼型,普通翼型前缘削尖和平板削尖翼型;·超临界翼型—亚音速飞机;·层流翼型—亚音速飞机自然层流翼型和层流控制翼型两种。
翼型设计发展由压力分布形态分为:尖峰翼型;●超临界翼型—长的超音速区;●全自然层流翼型—长层流流动区;●后缘分叉翼型—新概念翼型:基于后缘分离的翼型设计思想—背离库塔条件。
后缘分叉翼型设计原理●Aerobie翼型—提供环形、飞碟、碟形翼飞行器稳定性Aerobie翼型2.3.1翼型种类与特征气动特征:层流、高升力、超临界;用途:飞机机翼、直升机旋翼、螺旋桨、风机翼型等。
1、早期翼型1912年:英国RAF-6/15翼型;一战:德国哥廷根翼型;1920-:美国NACA4、5和6系列层流翼型,前苏联ЦАГИ翼型;德国DVL翼型。
设计方法:半经验,依赖于风洞试验。
2、现代先进翼型1960年代开始;设计方法:计算空气动力学发展,按指定目标压力分布/优化方法设计。
种类:超临界翼型、先进高升力翼型、自然层流翼型。
2.3.2翼型的气动设计翼型的几何描述图1翼型几何定义示意图上表面坐标:下表面坐标:前缘,后缘,弦线,弯度线(中弧线),厚度,弯度,前缘半径,后缘角。
一、经典翼型1、NACA4、5位数字翼型现在普遍使用的NACA系列翼型始于1929年,在兰利变密度风洞中的系统研究,称为4位数系列翼型。
这族翼型有相同的基本厚度分布,可以通过系统的变化弯度类型和量值得到该族相关的其他翼型。
研究得到的这族翼型比以前发展的翼型有更大的最大升力和较小的最小阻力。
研究也得到了翼型中线和厚度对翼型气动特性的影响。
具有相同厚度分布但最大弯度位置有很大提前的翼型称为5位数系列翼型。
飞行空气动力学--固定翼飞机结构详解---2
⼒。
外壳摩擦⼒是最难降低的寄⽣阻⼒类型。
没有完全光滑的表⾯。
甚⾄是机械加⼯的表⾯,通过放⼤来检测的话,仍然可以看到粗糙的不平坦的外观。
这种粗糙的表⾯会使表⾯的空⽓流线型弯曲,对平滑⽓流产⽣阻⼒。
通过使⽤光滑的磨平的表⾯,和去掉突出的铆钉头,粗糙和其他的不规则物来最⼩化外壳摩擦⼒。
设计飞机时必须要增加另⼀个对寄⽣阻⼒的考虑。
这个阻⼒复合了形阻⼒效应和外壳摩擦,称为所谓的⼲涉阻⼒。
如果两个物体靠近放置,产⽣的合成紊乱会⽐单个测试时⼤50%到200%。
形阻⼒,外壳摩擦⼒和⼲涉阻⼒这三个阻⼒都要被计算以确定⼀个飞机的寄⽣阻⼒。
寄⽣阻⼒中⼀个物体的外形是⼀个很⼤的因素。
然⽽,说道寄⽣阻⼒时指⽰空速也是⼀个同样重要的因素。
⼀个物体的外形阻⼒保持在⼀个相对⽓流固定的位置,⼤约以速度的平⽅成正⽐增加;这样,空速增加为原来的两倍,那么阻⼒就会变成原来的四倍,空速增加为三倍的话阻⼒也就增加为九倍。
但是,这个关系只在相当的低⾳速时维持很好。
在某些更⾼速度,外形阻⼒的增加会随速度⽽变的突然很快。
第⼆个基本的阻⼒类型是诱导阻⼒。
以机械运动⽅式⼯作的系统没有⼀个可以达到100%的效率,这是⼀个确定的物理事实。
这就意味着⽆论什么特性的系统,总是以系统中消耗某些额外的功来获得需要的功。
系统越⾼效,损失就越⼩。
在平飞过程中,机翼的空⽓动⼒学特性产⽣要求的升⼒,但是这只能通过某种代价才能获得。
这种代价的名字就叫诱导阻⼒。
诱导阻⼒是内在的,在机翼产⽣升⼒的任何时刻,⽽事实上,这种阻⼒是升⼒的产物中不可分离的。
继⽽,只要有升⼒就会有这种⼒。
机翼通过利⽤三种⽓流的能量产⽣升⼒。
⽆论什么时候机翼产⽣升⼒,机翼下表⾯的压⼒总是⼤于机翼上表⾯的压⼒。
结果,机翼下⽅的⾼压区空⽓有向机翼上⽅的低压去流动的趋势。
在机翼的翼尖附近,这些压⼒有区域相等的趋势,产⽣⼀个从下表⾯到机翼上表⾯的向外的侧⾯⽓流。
这个侧向⽓流给予翼尖的空⽓和机翼后⾯的尾流⼀个旋转速度。
飞机的基本构造简介
3、使用维护的要求
要求飞机使用方便,并且在使用过程中便 于检查、维护和修理。为此,飞机各构件应便 于接近;还须容易拆卸、安装和运输。同时, 飞机的某些部件如机身,应有足够大的空间, 以便容纳较多的人员、货物和设备,并使人员 有良好的工作条件和舒适的生活条件。
2、刹车装置
(六)、起落架的收放
1、沿翼展方向收放
2、沿翼弦方向收放
(七)、改进飞机着陆性能的装置
阻力伞(减速伞):
阻力板(减速板):
拦网减速装置:
舰载飞机着陆装置:
七、飞机燃油系统
飞机燃油系统是用来贮存燃油,根据需要 向发动机连续供给燃油的整套装置。
燃油系统主要有两种供油型式:一种是靠 重力供油;另一种是靠油泵供油(压力供油)。
人生得意须尽欢,莫使金樽空对月。1 0:17:58 10:17:5 810:17 11/2/20 20 10:17:58 AM
安全象只弓,不拉它就松,要想保安 全,常 把弓弦 绷。20. 11.210:17:5810 :17Nov -202-N ov-20
加强交通建设管理,确保工程建设质 量。10:17:5810 :17:581 0:17M onday , November 02, 2020
墙式加强翼肋:
构架式加强翼肋:
3)张线
3、蒙皮
蒙皮分为:布质蒙皮、金属铆接蒙皮、整 体蒙皮(壁板式蒙皮)、夹芯蒙皮等。
4、机翼连接接头:
1)集中接头:叉式和梳式
伊尔-76飞机简介及结构系统分析
伊尔-76飞机简介及结构系统分析
姜百盈
【期刊名称】《航空科学技术》
【年(卷),期】2006(000)002
【摘要】大型军用运输机是现代战争中实现攻防兼备不可缺少的基本装备,是实现军事快速反应、远程机动,形成战略整体力量不可替代的运输工具,也是发展特种飞机的理想平台.伊尔-76飞机作为前苏联20世纪70年代装备的大型军用运输机,至今还被各国空军使用,在世界军用运输机发展史上具有重要的地位.本文主要介绍了伊尔-76飞机的概况,并对其结构系统特点进行了分析.
【总页数】5页(P6-10)
【作者】姜百盈
【作者单位】中航第一飞机设计研究院
【正文语种】中文
【相关文献】
1.安-70飞机结构系统分析 [J], 林霜
2.伊尔-76飞机再获新生 [J], 石飚
3.民航飞机机身蒙皮航线常见结构损伤简介r和处理方法简述 [J], 夏振杰
4.某通用飞机机翼结构设计简介 [J],
5.空中客车飞机(AIRBUS)结构图纸铆钉表示规范简介 [J], 李铮;才彦林;詹晶晶因版权原因,仅展示原文概要,查看原文内容请购买。

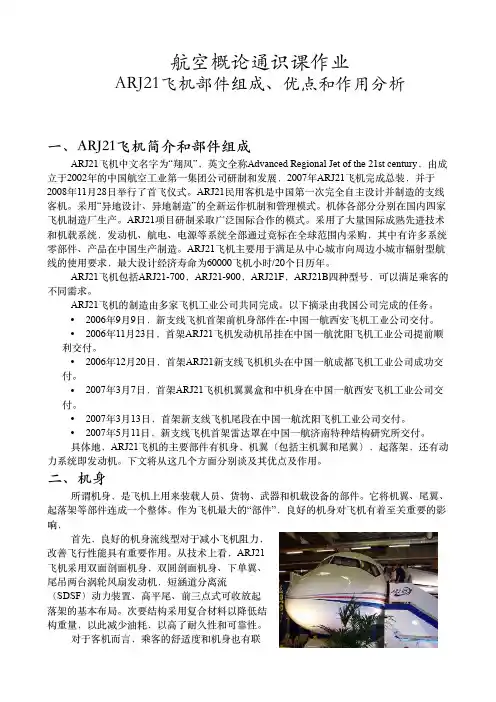

ARJ21飞机部件组成、优点和作用分析
