MATLAB图形界面的使用方法
在Matlab中使用GUI设计用户界面
在Matlab中使用GUI设计用户界面引言Graphical User Interface (GUI) 是现代计算机软件中常用的一种类型用户界面，它通过图形化的形式提供了直观、易用的操作方式。
Matlab作为一种功能强大的数值计算软件，也提供了丰富的GUI设计工具，使得用户可以通过简单的拖拽和设置，快速地创建出美观实用的用户界面。
本文将介绍在Matlab中使用GUI设计用户界面的基本原理和步骤，并结合实例演示具体操作。
一、Matlab中的GUI设计工具Matlab提供了几种常用的GUI设计工具，包括GUIDE（GUI Development Environment）和App Designer。
GUIDE是Matlab较早期的一个GUI设计工具，提供了可视化的编辑界面，方便用户进行界面布局和交互事件的设置。
而App Designer是Matlab较新推出的GUI设计工具，相比GUIDE具有更加丰富的功能和更好的可视化编辑体验。
在本文中，我们将以App Designer为例来介绍Matlab中的GUI设计过程。
二、创建GUI应用程序在Matlab的主界面中，点击"APPS"菜单，选择"App Designer"打开App Designer界面，然后点击"Create App"按钮创建一个新的GUI应用程序。
在弹出的对话框中输入应用程序的名称并设置保存位置，点击"Create"按钮即可创建一个空的GUI应用程序。
三、设计用户界面在App Designer中，可以通过拖拽和调整控件来设计用户界面。
常用的控件包括按钮、文本框、下拉菜单、滑块等，用户可以根据需求自由选择和排列这些控件。
同时，还可以设置控件的属性，如大小、颜色、字体等，以及添加交互事件，如按下按钮后执行的操作。
四、设置控件属性和交互事件在设计好用户界面后，需要为每个控件设置相应的属性和交互事件。
用MATLAB制作图形用户界面
用MATLAB制作图形用户界面MATLAB是一种流行的科学计算软件，它不仅在数值计算和数据分析领域有着广泛的应用，还提供了一种高效的界面设计工具，使得用户可以自定义和制作自己的图形用户界面（GUI）。
通过创建自定义的GUI，用户可以简化复杂操作，提高工作效率，下面就让我们来学习如何用MATLAB制作图形用户界面。
MATLAB的图形用户界面主要由以下几部分组成：窗口：窗口是GUI的基本元素，它提供了一个空间，用户可以在其中添加和组织各种控件（如按钮、文本框等）。
控件：控件是GUI中的基本元素，它们可以接收用户的输入，并在窗口中显示出来。
例如，按钮、文本框、滑动条等都是常见的控件。
菜单：菜单是GUI中的一种导航工具，它们可以链接到其他窗口或者函数，方便用户进行操作。
工具栏：工具栏是GUI中的一种快速执行工具，它们提供了一键执行常见操作的快捷方式。
下面就让我们通过一个简单的例子来学习如何用MATLAB制作一个简单的图形用户界面：打开MATLAB，在命令窗口输入“guide”，并按Enter键。
这将打开GUI设计工具。
在打开的GUI设计工具中，选择“Blank GUI”并点击“OK”，进入GUI编辑器。
在GUI编辑器中，你可以看到一个空白的窗口和一些控件。
你可以通过拖拽的方式将这些控件添加到窗口中。
选中你添加的控件，在右侧的“Properties”面板中，你可以修改控件的属性，如颜色、字体、大小等。
在设计完成后，点击“Save”按钮，保存你的GUI。
此时，MATLAB会生成一个.fig文件和一个.m文件。
其中.fig文件是GUI的图形文件，而.m文件包含了GUI的代码。
在生成的.m文件中，你可以编写控件的事件处理函数。
例如，当用户点击按钮时，应该执行什么样的操作。
在编写完事件处理函数后，你就可以运行你的GUI了。
在命令窗口输入“edit(gcf)”，然后按Enter键，就可以打开你的GUI并进行测试了。
Matlab_-_GUI图形用户界面简单实用教程
五 GUI图形用户界面
4. 界面激活 保存静态界面后，利用工具栏上的运行按钮激活该界面。 激活后可以看到两个同名文件：experiment1.m和 experiment1.fig。 experiment1.m文件在M文本编辑器中打开， experiment1.fig文件显示为操作界面，但是无法实现任何功 能，需要编写回调函数。
15
五 GUI图形用户界面
对本例来说，首先需要定义几个用户变量，以便记录参加 handles = 运算的数值，进行计算。 mainWnd : 132.0002 p2 : 24.0006
Operation : 149.0002 p1 handles, : 23.0006 function Experiment1_OpeningFcn(hObject, eventdata, varargin) pDot : 148.0002 text3 : 22.0006 handles.output = hObject; pLog10 : 147.0002 text2 : 21.0006 handles.s_Exp=‘’; % 以字符串的形式记录计算表达式 pLog : 146.0002 frame4 : 20.0006 handles.s_Num=‘’; %以字符串的形式记录编辑框中要显示的数值 pCos : 145.0002 text1 : 19.0006 handles.i=1; % s_Exp的计数器 pClear : 18.0006 pSin : 144.0002 pDel : 143.0002 handles.j=1; % s_Num的计数器 pDone : 17.0006 pExp : 16.0006 handles.flag=0; pAdd : 142.0002 %用来区分四则运算和其他运算的标志 pDiv : 141.0002 frame3 : 15.0007 % Update handles structure pMul : 140.0002 frame2 : 133.0002 guidata(hObject, handles); p0 : 139.0002 p_Clear : 151.0002 p9 : 138.0002 p_Done : 150.0002 p8 : 137.0002 output : 132.0002 p7 : 136.0002 s_Exp : '50' p6 : 135.0002 s_Num : '5' p5 : 134.0002 i :2 p4 : 26.0006 j :2 p3 : 25.0006 flag : 0
matlab gui教程

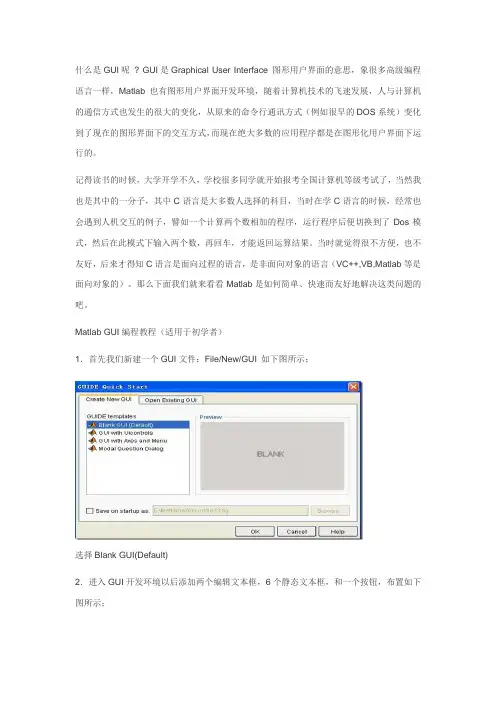

什么是GUI呢? GUI是Graphical User Interface 图形用户界面的意思，象很多高级编程语言一样，Matlab也有图形用户界面开发环境，随着计算机技术的飞速发展，人与计算机的通信方式也发生的很大的变化，从原来的命令行通讯方式（例如很早的DOS系统）变化到了现在的图形界面下的交互方式，而现在绝大多数的应用程序都是在图形化用户界面下运行的。
记得读书的时候，大学开学不久，学校很多同学就开始报考全国计算机等级考试了，当然我也是其中的一分子，其中C语言是大多数人选择的科目，当时在学C语言的时候，经常也会遇到人机交互的例子，譬如一个计算两个数相加的程序，运行程序后便切换到了Dos模式，然后在此模式下输入两个数，再回车，才能返回运算结果。
当时就觉得很不方便，也不友好，后来才得知C语言是面向过程的语言，是非面向对象的语言（VC++,VB,Matlab等是面向对象的）。
那么下面我们就来看看Matlab是如何简单、快速而友好地解决这类问题的吧。
Matlab GUI编程教程（适用于初学者）1．首先我们新建一个GUI文件：File/New/GUI 如下图所示；选择Blank GUI(Default)2．进入GUI开发环境以后添加两个编辑文本框，6个静态文本框，和一个按钮，布置如下图所示；布置好各控件以后，我们就可以来为这些控件编写程序来实现两数相加的功能了。
3．我们先为数据1文本框添加代码；点击上图所示红色方框，选择edit1_Callback，光标便立刻移到下面这段代码的位置。
function edit1_Callback(hObject, eventdata, handles)% hObject handle to edit1 (see GCBO)% eventdata reserved - to be defined in a future version of MATLAB% handles structure with handles and user data (see GUIDATA)% Hints: get(hObject,'String') returns contents of edit1 as text% str2double(get(hObject,'String')) returns contents of edit1 as a double然后在上面这段代码的下面插入如下代码：%以字符串的形式来存储数据文本框1的内容. 如果字符串不是数字，则现实空白内容input = str2num(get(hObject,'String'));%检查输入是否为空. 如果为空,则默认显示为0if(isempty(input))set(hObject,'String','0')endguidata(hObject, handles);这段代码使得输入被严格限制，我们不能试图输入一个非数字。
Matlab中的GUI设计技巧和实现方法

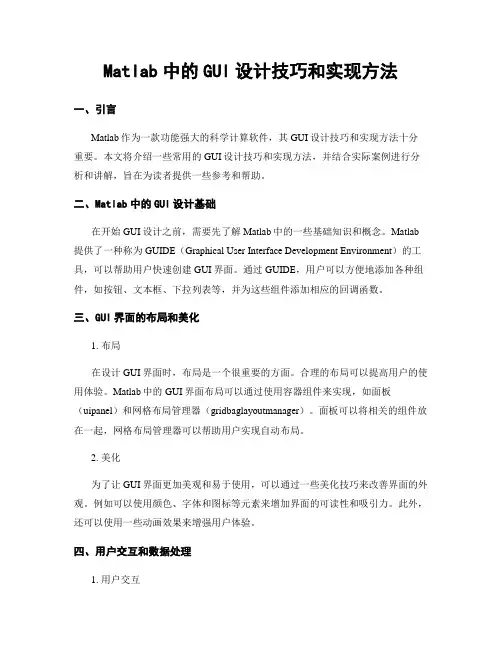

Matlab中的GUI设计技巧和实现方法一、引言Matlab作为一款功能强大的科学计算软件，其GUI设计技巧和实现方法十分重要。
本文将介绍一些常用的GUI设计技巧和实现方法，并结合实际案例进行分析和讲解，旨在为读者提供一些参考和帮助。
二、Matlab中的GUI设计基础在开始GUI设计之前，需要先了解Matlab中的一些基础知识和概念。
Matlab 提供了一种称为GUIDE（Graphical User Interface Development Environment）的工具，可以帮助用户快速创建GUI界面。
通过GUIDE，用户可以方便地添加各种组件，如按钮、文本框、下拉列表等，并为这些组件添加相应的回调函数。
三、GUI界面的布局和美化1. 布局在设计GUI界面时，布局是一个很重要的方面。
合理的布局可以提高用户的使用体验。
Matlab中的GUI界面布局可以通过使用容器组件来实现，如面板（uipanel）和网格布局管理器（gridbaglayoutmanager）。
面板可以将相关的组件放在一起，网格布局管理器可以帮助用户实现自动布局。
2. 美化为了让GUI界面更加美观和易于使用，可以通过一些美化技巧来改善界面的外观。
例如可以使用颜色、字体和图标等元素来增加界面的可读性和吸引力。
此外，还可以使用一些动画效果来增强用户体验。
四、用户交互和数据处理1. 用户交互GUI界面的设计目的是提供给用户与程序进行交互的方式，因此用户交互十分重要。
可以通过一些交互方式来实现用户的操作，如按钮或菜单等。
同时，还可以使用一些交互控件，如滑块、复选框和下拉列表等，来帮助用户进行选择和输入。
2. 数据处理用户在GUI界面中输入的数据通常需要进行处理。
Matlab提供了丰富的数学和数据处理函数来处理各种数据。
通过编写相应的回调函数，可以实现对输入数据的处理和计算，并将结果显示在界面上。
五、实例分析：基于Matlab的图像处理应用为了更好地理解和应用GUI设计技巧和实现方法，我们以基于Matlab的图像处理应用为例进行实例分析。
Matlab GUIDE使用说明(Matlab GUI界面)

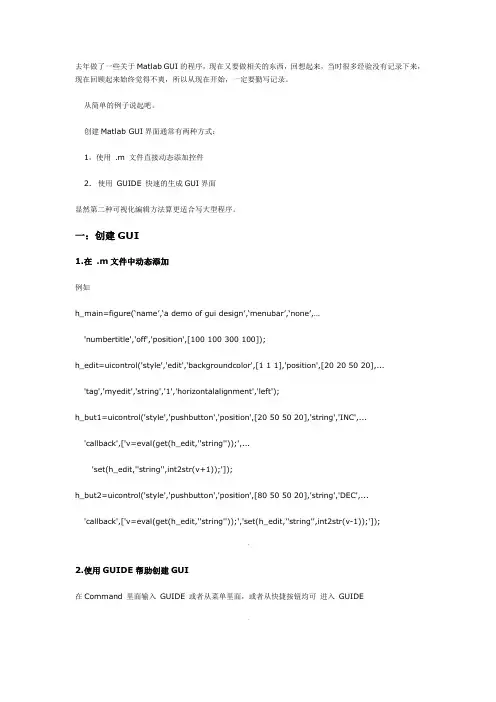

去年做了一些关于Matlab GUI的程序，现在又要做相关的东西，回想起来，当时很多经验没有记录下来，现在回顾起来始终觉得不爽，所以从现在开始，一定要勤写记录。
从简单的例子说起吧。
创建Matlab GUI界面通常有两种方式：1，使用.m文件直接动态添加控件2.使用GUIDE快速的生成GUI界面显然第二种可视化编辑方法算更适合写大型程序。
一：创建GUI1.在.m文件中动态添加例如h_main=figure(‘name’,‘a demo of gui design’,‘menubar’,‘none’,…'numbertitle','off','position',[100100300100]);h_edit=uicontrol('style','edit','backgroundcolor',[111],'position',[20205020],...'tag','myedit','string','1','horizontalalignment','left');h_but1=uicontrol('style','pushbutton','position',[20505020],'string','INC',...'callback',['v=eval(get(h_edit,''string''));',...'set(h_edit,''string'',int2str(v+1));']);h_but2=uicontrol('style','pushbutton','position',[80505020],'string','DEC',...'callback',['v=eval(get(h_edit,''string''));','set(h_edit,''string'',int2str(v-1));']);2.使用GUIDE帮助创建GUI在Command里面输入GUIDE或者从菜单里面，或者从快捷按钮均可进入GUIDE新建并且保存后，会生成相应的fig文件和m文件，在Layout编辑视图，可以使用如下工具：Layout Editor：布局编辑器；Alignment Tool：对齐工具；Property Inspector：对象属性观察器；Object Browser：对象浏览器；Menu Editor：菜单编辑器。
第七讲MATLAB图形用户界面（GUI）设计
第七讲MATLAB图形⽤户界⾯（GUI）设计第7讲MATLAB图形⽤户界⾯（GUI）设计图形⽤户界⾯（GUI, Graphical User Interface）是由图形控件构建的⽤于⼈与计算机交互信息的界⾯。
在图形⽤户界⾯上，⽤户可以根据界⾯上的提⽰信息完成⾃⼰的⼯作，⽽不需要记忆⼤量繁琐的命令，只需通过⿏标、键盘等便捷的⽅式与计算机交互信息、选择想要运⾏的程序、控制程序的运⾏、实时显⽰图形信息。
MATLAB创建的图形⽤户界⾯对象有三类：⽤户界⾯控件，如按钮、列表框、编辑框等；下拉菜单，如菜单、⼦菜单；内容菜单，如弹出式菜单。
⼀、命令⾏建⽴⽤户界⾯的⽅法1、创建控件命令：uicontrol调⽤格式：1）uicontrol(‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在当前图形⽤户的界⾯上，应⽤当前制定的属性值创建控件；2）h=uicontrol(‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在当前图形⽤户的界⾯上，应⽤当前制定的属性值创建控件，并返回控件的句柄；3）uicontrol(FIG, ‘PropertyName1’,value1, ‘PropertyName2’,value2,……)功能：在句柄FIG指定的图形⽤户界⾯上，创建控件；4）h=uicontrol(FIG, ‘PropertyName1’,value1, ‘PropertyName2’,value2,……) 功能：在句柄FIG指定的图形⽤户界⾯上，创建控件，并返回控件的句柄。
说明：函数中的PropertyName参数的参数值有：Push buttons（命令按钮）、sliders （滚动条控件）、Radio button（单选按钮）、Check box（复选框）、Edit text （可编程⽂本框）、Static text（静态⽂本框）、Pop_up menus（弹出式菜单）、listbox（列表框）、Toggle button（开关按钮）、Axes（坐标轴）、Panel（⾯板控件）、Button group（按钮组框）、ActiveX control（ActiveX 控件）。
MATLAB7.0使用详解-第12章图形用户界面(GUI)
12.1 GUI的设计基础
• 本节主要介绍：GUI的对象结构、GUI的设计原则 及基本步骤、GUI的设计方式。
12.1.1 GUI的对象层次结构
• 本质上说，MATLAB是利用一系列函数来创建图形用户界面的，这 些函数主要作用是创建用户界面类型的句柄图形对象（UI objects），对于此对象，本书与上一章做过一定的介绍，为了读 者阅读的便捷，现再把其层次结构图具体表示出来，如图12.1所 示，希望读者能加强对其的理解。 从图可以看出，UI objects包含多种类型的GUI对象，各种用户界 面对象的具体说明如表所示。
第12章 图形用户界面（GUI）
• 如果读者接触过程序设计的有关知识，应该清楚：一个可 发布的应用程序一般都需要一个友好的图形用户界面 （Graphical User Interface），简称GUI。用户界面是指： 用户与硬件（或程序）之间交互作用的工具和方法，是硬 件（或程序）与用户之间进行通信的场所和实现交互的方 式，所以又被称为“用户接口”。对于一个系统或程序而 言，拥有一个优秀的用户界面是十分必要的，因为它决定 了系统或程序给用户的视觉外观和使用感觉。 • 图形用户界面是指：由窗口、光标、按键、菜单、文字注 释等对象构成的一个用户界面，用户通过选中或者激活这 些对象而使系统昌盛某种用户需要的动作，如计算、图形 绘制。特别是当用户作为一个程序设计者，需要设计一个 简单易操作的演示方式，来验证设计，那么图形用户截面 往往是比较好的选择。
12.2 在GUIDE中创建GUI
• 上一节已经介绍过，在GUIDE中，创建GUI是设计GUI的方式之 一，GUIDE是MATLAB提供的用来开发GUI的专用环境，全称为 Graphical User Interface development environment，其主 要包含一个界面设计工具集（Layout editor），MATLAB在其 中集中了所有GUI支持的用户控件，并且允许设计者对界面的 外观、属性和行为响应方法进行设置。 • 使用GUIDE创建GUI，简便高效，且GUIDE将用户设计完成的GUI 存储在一个FIG文件中，同时自动生成包含GUI初始化和GUI界 面布局设置代码的M-文件。 • FIG文件：二进制文件，用以保存图形窗口所有对象的属性。 用户在完成GUI的设计，保存图形窗口时，MATLAB自动生成该 文件。当用户再次打开图形窗口时，系统将按照FIG文件中保 存的对象属性，构成图形窗口。 • M-文件：用于存储GUI初始化和回调函数两部分，并不包含用 户编写的代码。用户控键的回调函数根据具体交互操作来分别 调用。
MATLAB的图形用户界面设计
UserData属性的取值是一个矩阵，缺省值为空矩阵，用户可以在 这个属性中保存与该菜单对象相关的重要数据或信息，借此可以达 到传递数据或信息的目的。可以用set和get函数访问该属性。
二、菜单设计
【例2】 建立一个菜单系统。
菜单条中含有File和Help两个菜单项。如果选择File中的New 选项，则将显示New Item字样，如果选择File中的Open选项， 则将显示出Open Item字样。File中的Save菜单项初始时处于禁 选状态，在选择Help选项之后将此菜单项恢复成可选状态，如 果选择File中的Save选项，则将出现一个新的菜单(三级菜单)， 其中共有两个子菜单项Text file和Graphics file，如果选择第1项， 则将变量k1和k2分别赋为0和1，然后调用file01.m文件来进行 相应的处理(该文件需要另行编写)，如果选择第2项，则将变 量k1和k2分别赋为1和0，然后调用file10.m文件来进行相应的 处理(该文件也需要另行编写)。如果选择File中的Save As选项， 则将显示Save As Item字样。如果选择File中的Exit选项，则将 关闭当前窗口。如果选择Help中About …选项，则将显示Help Item字样，并将Save•菜单设置成可选状态。
第八讲 MATLAB图形用 户界面设计
所谓图形用户界面是指由窗口、菜单、对 话框等各种图形对象组成的用户界面。在 这种用户界面下，用户的操作是通过“选 择”各种图形对象来实现的。
一、图形窗口的控制
一、图形窗口的控制
1.建立图形窗口 要建立一个图形窗口，有两种方法：
(1)菜单操作：在MATLAB命令窗口选择File菜单中 的New命令，再选取Figure子菜单，这样将建立一个标准 的MATLAB图形窗口；
MATLAB图形用户界面开发技巧
MATLAB图形用户界面开发技巧引言：在科学计算和数据可视化领域中，MATLAB是一个非常流行和强大的工具。
它同样也提供了丰富的图形用户界面（GUI）开发工具，这使得用户能够通过可视化的方式与数据进行交互，并且更加方便地进行复杂的数据分析和处理。
本文将介绍一些MATLAB图形用户界面开发的技巧，帮助读者更好地利用这一功能。
一、GUI的基本结构MATLAB中的图形用户界面主要由两个部分组成：前端和后端。
前端是指图形界面，也就是我们在屏幕上看到的GUI界面；后端是指实现了具体功能的代码部分。
开发一个GUI的一般步骤就是首先布局和设计前端界面，然后编写代码来实现具体功能。
在设计前端界面时，可以利用MATLAB提供的图形界面开发工具进行布局和美化。
二、有效利用布局控件在GUI的前端设计中，使用合适的布局控件是非常重要的。
MATLAB提供了多种布局控件，如面板（Panel）、网格布局（Grid Layout）和盒式布局（Box Layout）等。
不同的布局控件适用于不同的界面设计需要。
使用这些布局控件可以使得界面更加整洁、美观，并且更易于用户操作。
三、交互式控件的添加一个好的GUI应该能够与用户进行有效的交互。
为了实现这一点，我们需要在GUI界面中添加一些交互式的控件，如按钮、滑动条、复选框等。
这些控件可以被用户点击、拖动或选择，从而触发特定的功能。
MATLAB提供了丰富的交互式控件库，使得我们可以轻松地为GUI添加这些控件，并将其与后端代码相连，实现用户操作和数据处理的无缝链接。
四、数据可视化一个重要的功能是在GUI界面中实现数据的可视化。
MATLAB拥有强大的数据可视化工具箱，包括绘制2D和3D图形、绘制流程图、绘制热力图等功能。
利用这些工具，我们可以在GUI界面中将数据以图形的形式呈现出来，从而更好地理解数据的特征和规律。
这对于数据分析和决策制定非常有帮助。
五、错误处理和用户反馈在GUI开发过程中，我们应该充分考虑到错误处理和用户反馈的问题。
第七章 MATLAB在图形用户中的应用
图形结果
第二节 快捷菜单
快捷菜单是用鼠标右键单击某对象时在屏幕 快捷菜单是用鼠标右键单击某对象时在屏幕 上弹出的菜单； 上弹出的菜单； 这种菜单的位置是不固定的，而且总是和某个 这种菜单的位置是不固定的， 图形对象相联系。 图形对象相联系。
思考：常规菜单与快捷菜单的区别？？ 思考：常规菜单与快捷菜单的区别？？
第二节 快捷菜单
具体步骤: 具体步骤
利用uicontextmenu函数建立快捷菜单 函数建立快捷菜单 利用 快捷菜单句柄= 快捷菜单句柄 uicontextmenu 利用uimenu函数为快捷菜单建立菜单项 函数为快捷菜单建立菜单项 利用 uimenu(快捷菜单句柄，……………) 快捷菜单句柄， 快捷菜单句柄 利用set函数将快捷菜单和图形对象相联系 利用 函数将快捷菜单和图形对象相联系 set(图形句柄 图形句柄,'UIContextMenu',快捷菜单句柄 快捷菜单句柄) 图形句柄 快捷菜单句柄
第一节 菜单设计
MATLAB用户菜单对象是图形窗口的子对象，故菜单设 用户菜单对象是图形窗口的子对象， 用户菜单对象是图形窗口的子对象 计总在某个图形窗口重进行 图形窗口有自己的菜单，需将其进行屏障，把MenuBar 图形窗口有自己的菜单，需将其进行屏障， 菜单 属性设置为none，然后再建立用户自己的菜单 属性设置为 ，
第一节 菜单设计
例如：在当前图形窗口菜单条中建立名为File的 例如：在当前图形窗口菜单条中建立名为 的 菜单项，并在其下建立Save和Save As两个 菜单项，并在其下建立 和 两个 子菜单项。 子菜单项。
hm = uimenu(gcf,’label’,’File’); hm1=uimenu(hm,’label’,’Save’); hm2=uimenu(hm,’label’,’Save As’);
利用Matlab的图形用户界面(GUI)功能,设计与实现实验.
(1 利用Matlab 的图形用户界面（GUI ）功能，设计与实现实验主界面；(2 实现在“数值计算”图形用户界面中的各项数值计算，如实现Matlab 的线性方程组的求解、数据统计与分析、数值插值、曲线拟合、常微分方程的数值求解等数值计算；(3 利用Matlab 的二维、三维绘图功能，实现图形用户界面（GUI ）中的数值计算的可视化，即给出数值计算实例的同时实现该实例的图形化描述。
如下图给出了一个简单的GUI 界面，学生可以参考如下图设计出自己的GUI 界面。
figure('Color' ,[1,1,1],'Position' ,[100,100,700,600],...'Name' , '' , ...'NumberTitle' , 'off' , 'MenuBar' , 'none' ;uicontrol('Style' , 'Frame' , 'Position' ,[0,0.08,0.45,1],...'Units' , 'normalized' , 'Back' ,[0,1,1];XIANQIU=['a=str2num(get(xishu,''String'';', ...'b=str2num(get(changshu,''String'';', ...'b=b'';x=a\b;', ...'set(jieguo,''string'',x;'];uicontrol('Style' , 'Push' , 'Position' ,[0.02,0.92,0.20,0.06],...'String' , 'ÏßÐÔ·½³Ì×éÇó½â', 'Units' , 'normalized' , 'Call' ,XIANQIU;uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.83,0.1,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'ϵÊý¾ØÕó', 'Back' ,[0,1,1];xishu=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.83,0.25,0.06],... 'Units' ,'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.72,0.1,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , '³£ÊýÏî¾ØÕó', 'Back' ,[0,1,1];changshu=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.72,0.25,0.06],.. .'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Push' , 'Position' ,[0.02,0.63,0.20,0.06],... 'String' ,'Êýֵͳ¼ÆÓë·ÖÎö';uicontrol('Style' , 'Text' , 'Position' ,[0.23,0.63,0.2,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'ÔÚϵÊý¾ØÕóÊäÈë¿òÖÐÊäÈëÒª·ÖÎöµÄ¾ØÕó', 'Back' ,[0,1,1];uicontrol('Style' , 'Push' , 'Position' ,[0.06,0.55,0.1,0.05],... 'String' , 'ÊýÖµ²åÖµ';uicontrol('Style' , 'Push' , 'Position' ,[0.22,0.55,0.1,0.05],... 'String' , 'ÇúÏßÄâºÏ';uicontrol('Style' , 'Text' , 'Position' ,[0.005,0.45,0.05,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'X' , 'Back' ,[0,1,1];chazhi=uicontrol('Style' , 'Edit' , 'Position' ,[0.05,0.45,0.15,0.06],... 'Units' ,'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.2,0.45,0.05,0.05],... 'Units' , 'normalized' , 'Horizontal' , 'center' , ...'String' , 'Y' , 'Back' ,[0,1,1];nihe=uicontrol('Style' , 'Edit' , 'Position' ,[0.25,0.45,0.15,0.06],... 'Units' ,'normalized' , 'Back' ,[0,1,0];XIANXING=['s=(get(changwei,''String'';', ...'c=(get(tiaojian,''String'';', ...'c_f=dsolve(''s'',''b'',''x'';', ...'set(jieguo,''string'',char(c_f;'];uicontrol('Style' , 'Push' , 'Position' ,[0.02,0.35,0.25,0.06],...'String' , '³£Î¢·Ö·½³ÌÊýÖµÇó½â', 'Units' , 'normalized' , 'Call' ,XIANXING;chengwei=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.25,0.25,0.06],.. .'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.25,0.1,0.05],... 'Units' , 'normalized' ,'Horizontal' , 'center' , ...'String' , '΢·Ö·½³Ì', 'Back' ,[0,1,1];tiaojian=uicontrol('Style' , 'Edit' , 'Position' ,[0.16,0.15,0.25,0.06],.. .'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.01,0.15,0.1,0.05],... 'Units' , 'normalized' ,'Horizontal' , 'center' , ...'String' , '³õÖµÌõ¼þ', 'Back' ,[0,1,1];h_axes=axes('position' ,[0.5,0.15,0.4,0.4];jieguo=uicontrol('Style' , 'text' , 'Position' ,[0.5,0.6,0.45,0.25],... 'Units' , 'normalized' , 'Back' ,[0,1,0];uicontrol('Style' , 'Text' , 'Position' ,[0.6,0.85,0.3,0.1],... 'Units' , 'normalized' ,'Horizontal' , 'center' , ...'String' , '½á¹û', 'Back' ,[1,1,1],'FontSize' ,35;uicontrol('Style' , 'Push' , 'Position' ,[0.018,0.02,0.08,0.05],... 'String' , 'Í˳ö', 'Units' , 'normalized' , 'Call' , 'close' ;uicontrol('Style' , 'Push' , 'Position' ,[0.65,0.025,0.08,0.05],...'String' , '°¡Êµ´òʵ', 'Units' , 'normalized' , 'Call' , '»æͼº¯Êý°´Å¥';。
MATLAB讲稿 图形用户界面设计(GUI)
②
使用属性查看器(Using Property Inspector) 布置控件； 定义文本框的属性； 定义坐标轴的属性； 定义按钮的属性； 定义复选框。
4. 菜单编辑器(Menu Editor) 利用菜单编辑器，可以创建、设置、修改下拉式菜单和 快捷菜单。选择 Tools 菜单下的 Menu Editor...子菜单，即 可打开菜单编辑器。
3. 用属性查看器设置控件属性 利用对象属性查看器，可以查看每个对象的属性值，也 可以修改、设置对象的属性值。 ① 打开属性查看器(Opening Property Inspector)
对象属性查看器的打开方式有四种： 从GUI设计窗口工具栏上选 择Property Inspector命令按钮; 选择View菜单下的Property Inspector菜单项； 在命令窗口中输入inspect； 在控件对象上单击鼠标右 键，选择弹出菜单的 Property Inspector菜单项。
菜单编辑器左上角的第四个与第五个按钮用于对选中的 菜单进行左移与右移，第六与第七个按钮用于对选中的菜单 进行上移与下移，最右边的按钮用于删除选中的菜单。
5. 对象浏览器(Object Browsers) 利用对象浏览器，可以查看当前设计阶段的各个句柄图 形对象。可以在对象浏览器中选中一个或多个控件来打开该 控件的属性编辑器。 对象浏览器的打开方式有： ① 从GUI设计窗口的工具栏上选择Object Browser命令按 钮; ② 选择View菜单下的Object Browser子菜单； ③ 在设计区域单击鼠标右键， 选择弹出菜单的 Object Browser。
2. 位置调整工具(Alignment tool) 利用位置调整工具，可以对GUI对象设计区内的多个 对象的位置进行调整。 位置调整工具的打开方式有两种： ① 从GUI设计窗口的工具栏上选择Align Objects命令按钮; ② 选择Tools菜单下的Align Objects...菜 单项，就可以打开对象位置调整器。 对象位置调整器中的第一栏是垂直方向的位置调整， 第二栏是水平方向的位置调整。 在选中多个对象后，可以方便的通过对象位置调整器 调整对象间的对齐方式和距离。
matlab-GUI-操作讲义-图形用户界面设计
%字体大小
FontUnits normaliszed 位，缩放时保持字体比例
%采用相对度量单
HorizontalAlignment Center
%文字中心对齐
String
Grid on %在按键上显示Grid on
Tag
GridOn_push
%生成
handles.GridOn_push域存放该键句柄
6
7.1.2 一般制作步骤
界面制作包括界面设计和程序实现。 分析界面所要实现的主要功能，明确设
计任务； 绘界面草图，注意从使用者的角度来考
虑界面布局； 按构思的草图，上机制作静态界面； 编写界面动态功能程序。
7
7.2 图形用户界面设计
7.2.1 可视化的界面环境
MATLAB6.5版本提供的GUI设计工具较前面的版本 有较大的改善，设计界面变化很大。打开GUI设计 工具的方法有以下几种：
14
填写菜单名，如果在前面加“&”符号则加快捷键，当运
7.2.2 创建用户菜单 行时第一个字母会加下划线，以便用户快速激活菜单项
新 建 菜 单
新建子菜单1在.菜GU单菜单左右移I设、编计辑菜单上、下移工作删除菜单台分的隔菜符 单条选择“Tool”
标记
－”Menu Editor…”或单击工具栏“Menu
Tag
figuer1
%生成handles.figure1域存放图形窗句柄
29
7.3 图形用户界面设计工具应用（续）
在轴属性编辑框中，设置如下属性值：
Units normalized 缩放时保持比例
%采用相对度量单位，
Box off
%坐标轴不封闭
Tag
axes1
MATLAB的两种图形用户界面参数输入方法
本栏目责任编辑： 唐一东
ＭＡＴＬＡＢ 的两种图形用户界面参数输入方法
纪元法 １，２， 孙希延 １，２， 施浒立 １
（ １．中国科学院 国家天文台， 北京 １０００１２； ２．桂林电子科技大学 应用科技学院， 广西 桂林 ５４１００４）
摘要： 在用 ＭＡＴＬＡＢ 编写大型工程计算、科学仿真程序时， 对于参数繁多， 而又经常 需 要 修 改 参 数 的 情 况 ， 设 计 一 个 图 形 用 户 界 面 的参数输入窗口， 就显得十分方便和必要。利用图形用户界面设计向导 ＧＵＩＤＥ 和输入对话框函数 ｉｎｐｕｔｄｌｇ 两种方法， 可以快速完 成参数输入的图形用户界面设计， 并介绍了详细的步骤和例程。 关键词： ＭＡＴＬＡＢ； 图形用户界面； 参数 中图分类号： ＴＰ３９１ 文献标识码： Ａ 文章编号： １００９－ ３０４４（２００８）１３－ ２０７２８－ ０４
面的参数变量被赋值。
图 ４ 参数输入的图形用户界面
４ ｉｎｐｕｔｄｌｏｇ 函数设计输入参数界面
使用 ＭＡＴＬＡＢ 图形用户界面工具， 功能强大， 可以达到用户理想的要求， 但对于输入参数这个问题， 使用 ＧＵＩ 工具显得太复杂 了， 尤其是对于初学者， 往往很难掌握 ＭＡＴＬＡＢ 各类控件的使用技巧。而使用 ｉｎｐｕｔｄｉｌｏｇ 函数， 则使这个工作变得十分简单。
在 ＭＡＴＬＡＢ 中创建图形用户界面有两种方法［３］。一种是在 Ｍ 脚本文件和函数文件中直接利用句柄图形指令建立各个控件对象 并设置其属性； 另一种方法是利用 ＭＡＴＬＡＢ 提供的图形化界面设计向导（ ＧＵＩＤＥ） 开发环境。采用第一种方法建立用户界面工作量 大， 控件属性设置、修改繁琐， 一般需要设计者有丰富的经验。而采用 ＧＵＩＤＥ 开发环境进行用户界面设计操作方便、效率高， 可以达 到所见即所得的编程效果， 利用这个开发环境， 可以在很短时间内设计出一个 ＧＵＩ。
MATLAB图形界面设计与开发教程
MATLAB图形界面设计与开发教程导论MATLAB是一种强大的科学计算软件，广泛应用于数学建模、数据分析、信号处理等众多领域。
它的图形用户界面（Graphical User Interface，简称GUI）功能，使得用户可以通过直观的操作进行数据可视化、算法调试等工作。
本教程将介绍如何使用MATLAB的GUI设计与开发工具，帮助读者快速上手并灵活应用于实际项目中。
1. GUI的基础概念1.1 GUI的作用GUI是用户与计算机进行交互的重要工具，通过图形化的界面使用户能够直观地操作和控制程序。
在MATLAB中，GUI可以方便地构建用户友好的界面，提供各种可视化工具和交互功能，使得复杂的数据处理变得简单易懂。
1.2 MATLAB中的GUI开发工具MATLAB提供了一系列强大的GUI开发工具，其中最常用的是GUIDE （Graphical User Interface Development Environment）和App Designer。
GUIDE是MATLAB较早期版本中的GUI设计工具，提供了拖拽式界面设计功能，但相对简单；而App Designer则是MATLAB R2016b版本以后新增的GUI设计工具，功能更加强大，提供了更多的交互元素和布局选项。
2. 使用GUIDE进行GUI设计2.1 创建GUI界面首先，打开MATLAB，点击工具栏上的"APPS"按钮，在弹出的菜单中选择"APPS"下的"GUIDE"，即可进入GUIDE界面。
在GUIDE界面中，我们可以通过拖拽和调整控件的方式创建和布局GUI界面。
比如，我们可以在"工具箱"中选择按钮、文本框、图像等控件，然后在画布上拖拽并调整它们的位置和大小。
2.2 设计GUI回调函数在GUI界面中，我们可以为各个控件添加回调函数，实现与用户的交互操作。
回调函数是GUI程序的核心部分，当用户与控件进行交互时，MATLAB会调用相应的回调函数来执行相应的操作。
matlab gui面板的用法
matlab gui面板的用法MATLAB GUI面板（Graphical User Interface）是一种基于MATLAB的界面开发工具，可以帮助用户以可视化的方式操作MATLAB程序。
GUI面板提供了一种直观、交互式的方式来与MATLAB程序进行互动，使得用户无需编写代码即可控制和操作程序。
本文将逐步介绍MATLAB GUI面板的用法，包括面板的创建、布局设计、图形元素的添加、回调函数的编写等内容。
第一步：创建GUI面板首先，打开MATLAB，并点击“APP Designer”按钮，进入GUI设计界面。
在界面左侧的“Component Library”面板中，选择“Panel”组件，拖动到界面中央的设计区域，即可创建一个GUI面板。
第二步：布局设计在GUI面板中，可以使用不同的布局方式来排列和组织图形元素。
在“Layout”面板中，可以选择水平布局、垂直布局或网格布局，并通过调整行列数或拖拽边缘来自定义布局。
此外，还可以使用“Tab Group”组件来创建选项卡式布局，方便用户切换不同功能模块。
第三步：添加图形元素在GUI面板中，可以通过“Component Library”面板中的组件来添加各种图形元素，如按钮、文本框、复选框、滑块等。
选择所需的组件，并将其拖动到GUI面板中，然后通过调整大小和位置来进行界面布局和排列。
第四步：设置图形元素属性每个图形元素都有一组属性，可以通过在“Properties”面板中选择和修改来定制图形元素的外观和行为。
例如，可以修改按钮的文本和颜色、文本框的默认值和输入限制、滑块的范围和步长等。
通过设置这些属性，可以使得GUI界面更符合用户的需求。
第五步：编写回调函数回调函数是MATLAB GUI面板中用于响应用户操作的函数。
当用户与图形元素进行交互时，比如点击按钮或调整滑块，相应的回调函数将被触发执行。
为了编写回调函数，可以通过点击图形元素，在“Properties”面板中找到“Callback”属性，并使用编辑器来编写相应的MATLAB代码。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MATLAB图形界面的使用方法
MATLAB（全称Matrix Laboratory）是一种用于科学计算和数据可视化的强大
的数学软件工具。
它不仅具备强大的数值计算和分析能力，还集成了一套友好的图形界面，使得使用者可以直观地进行数据处理和可视化。
本文将介绍MATLAB图
形界面的使用方法，帮助读者更好地掌握这个工具。
一、MATLAB的基本界面介绍
在启动MATLAB后，会看到它的主界面，这个界面一般分为几个区域，如图
1所示。
【插入图1：MATLAB主界面示意图】
图1：MATLAB主界面示意图
1. 菜单栏：位于主界面的上方，提供了各种操作和功能的选项，包括文件操作、编辑、运行、调试等等。
2. 工具栏：位于菜单栏下方，提供了一些常用的快捷按钮，如新建、打开、保
存等。
3. 编辑器区域：位于主界面的左侧，用于编写和编辑MATLAB代码。
在这个
区域，可以编写自己的函数、脚本或命令。
4. 工作区：位于主界面的右上角，用于显示当前MATLAB的工作空间。
在这
个区域，可以查看已经定义的变量、函数等。
5. 命令窗口：位于主界面的右下角，是与MATLAB交互的主要途径。
我们可
以在命令窗口中直接输入MATLAB命令，然后按回车键执行。
6. 图形窗口：位于主界面的中下方，用于显示MATLAB生成的图形和图像。
在这个窗口中，我们可以进行数据的可视化呈现。
二、图像的绘制
MATLAB提供了丰富的绘图函数，可以绘制各种图形，如线图、柱状图、散
点图等等。
下面以绘制折线图为例，介绍MATLAB的图形绘制方法。
1. 准备数据
在绘制图形之前，首先需要准备好要绘制的数据。
可以通过直接输入数据，或
者从文件中读取数据。
数据一般以矩阵或向量的形式存储，例如：
x = 1:10;
y = [3, 5, 6, 9, 11, 14, 18, 20, 23, 25];
2. 绘制图形
在命令窗口中输入以下代码，即可生成折线图：
plot(x, y);
xlabel('X轴');
ylabel('Y轴');
title('折线图');
上述代码中，plot函数用于绘制折线图，x和y分别表示横轴和纵轴上的数据。
xlabel函数和ylabel函数分别设置X轴和Y轴的标签，title函数设置图形的标题。
三、图形的修改和高级操作
除了基本的绘图功能之外，MATLAB还提供了丰富的图形修改和高级操作功能。
下面介绍其中的几个常用方法。
1. 修改图形样式
可以通过修改plot函数的参数，来调整折线图的样式。
例如，可以修改颜色、
线型、线宽等。
plot(x, y, 'r--', 'LineWidth', 2);
上述代码中，'r--'表示红色虚线样式，'LineWidth'表示线宽为2个像素。
2. 添加图例
当绘制多条曲线时，可以使用legend函数添加图例，以区分不同的曲线。
legend('曲线1', '曲线2', '曲线3');
3. 添加注释
可以使用text函数在图形中添加注释。
例如，可以在某个点上添加文本标签。
text(5, 15, '重要节点');
上述代码中，(5, 15)表示注释的位置坐标，'重要节点'表示注释的文本内容。
四、GUI的创建和应用
除了通过命令窗口进行交互式操作外，MATLAB还提供了GUI（图形用户界面）的创建和应用功能。
通过GUI，可以以更友好的方式进行数据处理和可视化。
1. GUI的创建
可以通过MATLAB自带的GUIDE工具，以可视化的方式创建GUI界面。
在GUIDE工具中，可以拖拽控件、设置属性等。
然后，可以将其导出为.m文件，从
而在MATLAB中调用。
2. GUI的应用
创建好GUI后，可以在MATLAB中通过调用GUI的函数，打开并使用GUI
界面。
通过GUI界面，可以实现各种操作，如数据输入、数据处理、图形显示等。
五、总结
MATLAB图形界面是一个强大的工具，能够帮助用户进行数据可视化和图形处理。
本文介绍了MATLAB的基本界面布局，以及图像的绘制、修改和高级操作方法。
此外，还介绍了GUI的创建和应用方法。
希望这些内容对读者在使用MATLAB进行数据处理和可视化时有所帮助。
MATLAB的图形界面操作是一个广阔的领域，需要读者继续深入学习和实践才能更好地掌握。
