矿热炉基本知识
相联接，下气囊抱闸与把持筒相联接，冶炼时下气囊始终抱紧电极，只在压放时才与上气囊配合交替松开夹紧电极，完成压放动作。 1.5 冷却水系统 冷却水冷系统是对处于高温条件下工作的构件（包括短网、压力环、保护大套、炉壳、烟罩、烟囱）进行冷却的装置，它由分水器、集水箱、压力表、阀门、管道及胶管、接头等组成。 短网（包括水冷铜管、水冷电缆、铜瓦）压力环的水路专门设有放水装置用于检修、抢修时可快速排水。 水冷短网及压力环、保护套的冷却水要求：软水，进水温度≤30℃，出水温度≤50℃。 2.主要电气设备 2.1矿热炉变压器 采用低损耗节能型壳式矿热变压器，有载电动调压，强循环，油水冷却器，阻抗电压4~6%，一次侧电压可为35～110KV，二次侧电压分为5~27级（不同容量变压器和不同冶炼品种采用不同的二次电压级），前几档为恒功率，后几档为恒电流，并要求超负载能力＞25%，采用侧出线管式联接方式。 2.2高压供电系统 高压供电系统由35KV（或110KV）馈电经变压器隔离开关，真空断器送至电炉变压器，同时可以根据用户要求设计谐波吸收装置和一次补偿。 2.3压供电系统 设动力变压器，动力电源送至主室动力柜，送至水泵、变压器、调压装置、控电电源、PLC电源、液压站及空压机室，低压可以增加二次补偿。 3.主要辅助设备 可根据用户需要自备或用我公司设计、制造的设备或图纸。 3.1 上料、加料系统设备 上料设备可选用皮带上料，单斗提升机上料，斗式提升机、料斗、料罐和单梁电动葫芦上料。
三、矿热炉主要配置方案 6300KVA 9000KVA 12500KVA 16500KVA 25000KVA 炉型 矮烟罩半密闭 矮烟罩半密闭 矮烟罩半密闭 矮烟罩半密闭 密闭炉 把持器 压力环／锥型环 压力环／ 锥型环 压力环／ 锥型环 压力环／ 锥型环 压力环／ 锥型环 铜瓦 锻造 锻造 锻造 锻造 锻造 电极升降 液压／卷扬 液压／卷扬 液压／卷扬 液压 液压 电极压放 气囊／块式 气囊／块式 气囊／块式 块式／带式 块式／ 带式 短网 管式水冷电缆 管式水冷电缆 管式水冷电缆 管式水冷电缆 管式水冷 电缆 四、矿热炉主要设备 1． 主要设备：本设计选用矮烟罩半封闭固定式矿热炉，主要设备 选择如下： 1.1炉体 炉体是由炉壳、炉衬、炉底支撐等构成，炉壳采用14~18mm厚钢板焊接而成的圆筒体，外部焊接有加强筋，以保证炉体具有足够的强度。炉底采用18～20㎜厚钢板，炉体采用25～30#工字钢支撑，自然通风冷却炉底，炉壳设有1～2个出料口，炉衬采用高铝耐火砖和自焙碳砖无缝砌筑新工艺，炉墙厚度为460～690㎜，外敷20㎜厚硅酸铝纤维板。炉底碳砖厚度为800～1200㎜。炉口采用碳化硅刚玉砖，流料槽采用水冷结构。根据需要也可增加水冷炉门。 1.2矮烟罩 采用全水冷结构或水冷骨架和耐热混凝土的复合结构。其高度以满足设备维修的需要，全水冷结构采用水冷骨架、水冷盖板和水冷壁及水冷围板。水冷骨架采用16～20#槽钢制成，三相电极周围内盖板采用无磁不锈钢板制成，外盖板及围板采用Q-235钢板制作，并设有极心圆调整装置和三相电极水冷保护套和绝缘密封装置。水冷骨架和耐热混凝土复合结构采用烟罩侧壁由金属构件简介 一 原理用途 矿热炉它主要用于还原冶炼矿石，碳质还原剂及溶剂等原料。主要生产硅铁，锰铁，铬铁、钨铁、硅锰合金等铁合金，是冶金工业中重要工业原料及电石等化工原料。其工作特点是采用碳质或镁质耐火材料作炉衬，使用自培电极。电极插入炉料进行埋弧操作，利用电弧的能量及电流通过炉料的，因炉料的电阻而产生能量来熔炼金属，陆续加料，间歇式出铁渣，连续作业的一种工业电炉。 矿热炉主要类别、用途 类别 主要原料 制成品 反映温度 0℃ 电耗 KW*h/t 铁合金炉 硅铁炉 （45%）硅铁 硅铁、废铁、焦碳 硅铁 1550-1770 2100-5500 （75%）硅铁 8000-11000 锰铁炉 锰矿石、废铁、焦碳、石灰 锰铁 1500-1400 2400-4000 铬铁炉 铬矿石、硅石、焦碳 铬铁 1600-1750 3200-6000 钨铁炉 钨晶矿石、焦碳 钨铁 2400-2900 3000-5000 硅铬炉 铬铁、硅石、焦碳 硅铬合金 1600-1750 3500-6500 硅锰炉 锰矿石、硅石、废铁、焦碳 硅锰合金 1350-1400 3500-4000 炼钢电炉 铁矿石、焦碳 生铁 1500-1600 1800-2500 电石炉 石灰石、焦碳 电石 1900-2000 2900-3200 碳化硼炉 氧化硼、焦碳 碳化硼 1800-2500 约20000 （1）电耗值随原料成分，制成品成分，电炉容量等的不同而有很大差异。这里是约值。 二 结构特点 矿热炉是一种耗电量巨大的工业电炉。主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
矿热炉基本知识
矿热炉是一种耗电量巨大的工业电炉。
主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。
采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。
（2）电极把持器。
大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。
大型矿热炉一般采用无烟煤，焦碳和煤沥青拌合成的电极料，在电炉冶炼过程中自己培烧成的电极。
（3）短网（4）铜瓦（5）电极壳（6）下料系统（7）倒炉机（8）排烟系统（9）水冷系统（10）矿热炉变压器（11）操作系统第三层（1）液压系统纤维板。
炉底碳砖厚度为800～1200㎜。
炉口采用碳化硅刚玉砖，流料槽采用水冷结构。
根据需要也可增加水冷炉门。
1.2矮烟罩采用全水冷结构或水冷骨架和耐热混凝土的复合结构。
其高度以满足设备维修的需要，全水冷结构采用水冷骨架、水冷盖板和水冷壁及水冷围板。
水冷骨架采用16～20#槽钢制成，三相电极周围内盖板采用无磁不锈钢板制成，外盖板及围板采用Q-235钢板XXX，并设有极心圆调整装置和三相电极水冷保护套和绝缘密封装置。
水冷骨架和耐热混凝土复合结构采用烟罩侧壁由金属构件立柱支撑并通水冷却，四周用耐火砖砌筑而成，侧壁上设有三个操作门，在炉内大面上，开启方向是横向旋转式，上部有二个排烟口，与其相联的是二个立冷弯管烟道，直通烟囱或除尘装置。
1.3短网短网包括变压器端的水冷补偿器、水冷铜管、水冷电缆、导电铜管、铜瓦及其吊挂、固定联接等装置。
其布置型式可分为正三角或倒三角。
矿热炉基本知识

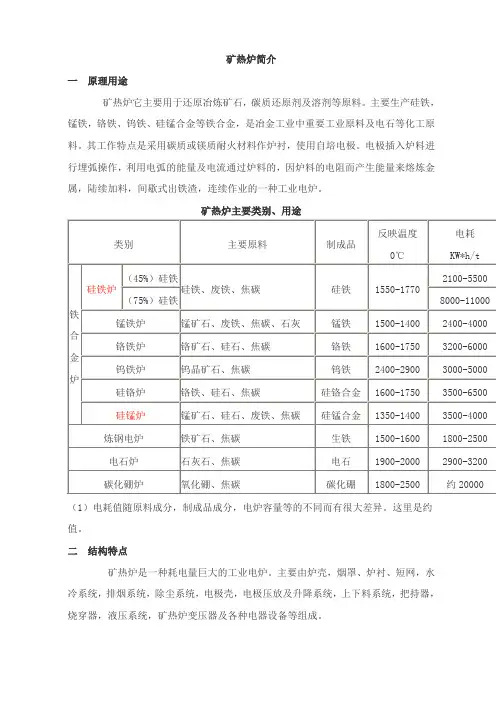

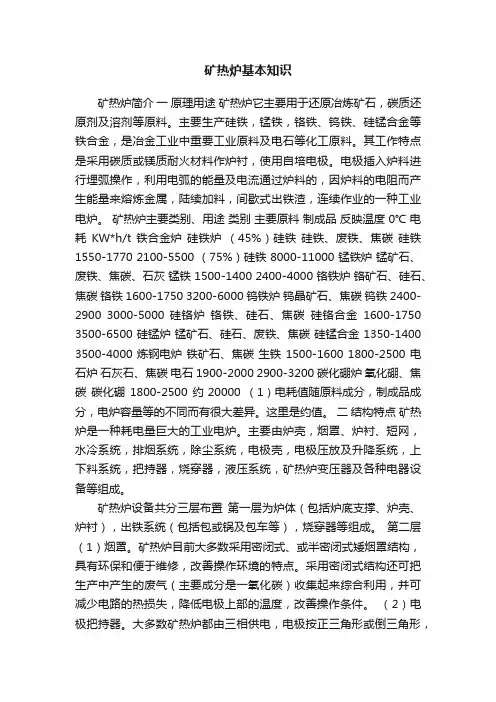

矿热炉基本知识矿热炉简介一原理用途矿热炉它主要用于还原冶炼矿石，碳质还原剂及溶剂等原料。
主要生产硅铁，锰铁，铬铁、钨铁、硅锰合金等铁合金，是冶金工业中重要工业原料及电石等化工原料。
其工作特点是采用碳质或镁质耐火材料作炉衬，使用自培电极。
电极插入炉料进行埋弧操作，利用电弧的能量及电流通过炉料的，因炉料的电阻而产生能量来熔炼金属，陆续加料，间歇式出铁渣，连续作业的一种工业电炉。
矿热炉主要类别、用途类别主要原料制成品反映温度0℃ 电耗KW*h/t 铁合金炉硅铁炉（45%）硅铁硅铁、废铁、焦碳硅铁1550-1770 2100-5500 （75%）硅铁 8000-11000 锰铁炉锰矿石、废铁、焦碳、石灰锰铁 1500-1400 2400-4000 铬铁炉铬矿石、硅石、焦碳铬铁 1600-1750 3200-6000 钨铁炉钨晶矿石、焦碳钨铁 2400-2900 3000-5000 硅铬炉铬铁、硅石、焦碳硅铬合金1600-1750 3500-6500 硅锰炉锰矿石、硅石、废铁、焦碳硅锰合金 1350-1400 3500-4000 炼钢电炉铁矿石、焦碳生铁 1500-1600 1800-2500 电石炉石灰石、焦碳电石 1900-2000 2900-3200 碳化硼炉氧化硼、焦碳碳化硼1800-2500 约20000 （1）电耗值随原料成分，制成品成分，电炉容量等的不同而有很大差异。
这里是约值。
二结构特点矿热炉是一种耗电量巨大的工业电炉。
主要由炉壳，烟罩、炉衬、短网，水冷系统，排烟系统，除尘系统，电极壳，电极压放及升降系统，上下料系统，把持器，烧穿器，液压系统，矿热炉变压器及各种电器设备等组成。
矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。
矿热炉基本知识
矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。
采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。
（2）电极把持器。
大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。
大型矿热炉一般采用无烟煤，焦碳和煤沥青拌合成的电极料，在电炉冶炼过程中自己培烧成的电极。
（3）短网（4）铜瓦（5）电极壳（6）下料系统（7）倒炉机（8）排烟系统（9）水冷系统（10）矿热炉变压器（11）操作系统第三层（1）液压系统（2）电极压放装置（3）电极升降系统（4）钢平台（5）料斗及环行布料车其他附属；斜桥上料系统，电子配料系统等砌筑而成，侧壁上设有三个操作门，在炉内大面上，开启方向是横向旋转式，上部有二个排烟口，与其相联的是二个立冷弯管烟道，直通烟囱或除尘装置。
1.3短网短网包括变压器端的水冷补偿器、水冷铜管、水冷电缆、导电铜管、铜瓦及其吊挂、固定联接等装置。
其布置型式可分为正三角或倒三角。
不论那种布置，均要求在满足操作空间的前提下，尽可能地缩短短网的距离降低短网阻抗，以保正获得最大的有功功率。
水冷铜管、导电铜管均采用厚壁铜管，各相均采用同向逆并联，使短网往返电流双线制布置，互感补偿磁感抵消。
中间铜管用水冷电缆相连，冷却水直接从水冷铜管经水冷电缆、导电铜管流入铜瓦，冷却铜瓦后经返回的导电铜管、水冷电缆、水冷铜管流出炉外。
运行温度低，减少短网导电时产生的热量损失，能有效提高短网的有功功率，同时铜管重量轻，易加工安装，大大减少短网的投资。
1.4电极系统：电极系统由把持器筒体、铜瓦吊挂、压力环、水冷大套、电极升降装置、电极压放装置等。
在电极系统上我们采用了国际先进的德马克，南非PYROMET等技术，如采用悬挂油缸式的电极升降装置，能灵活、可靠、准确地调节电极的上、下位置。
矿热炉基本知识
钨晶矿石、焦碳
钨铁
2400-2900
3000-5000
硅铬炉
铬铁、硅石、焦碳
硅铬合金
1600-1750
3500-6500
硅锰炉
锰矿石、硅石、废铁、焦碳
硅锰合金
1350-1400
3500-4000
炼钢电炉
铁矿石、焦碳
生铁
1500-1600
1800-2500
电石炉
石灰石、焦碳
电石
1900-2000
矿热炉主要类别、用途
类别
主要原料
制成品
反映温度
0C
电耗
KW*h/t
铁
合
金
炉
硅铁炉
(45%硅铁
硅铁、废铁、焦碳
硅铁
1550-1770
2100-5500
(75%硅铁
8000-11000
锰铁炉
锰矿石、废铁、焦碳、石灰
锰铁
1500-1400
2400-4000
铬铁炉
铬矿石、硅石、焦碳
铬铁
1600-1750
3200-6000
用悬挂油缸式的电极升降装置，能灵活、可靠、准确地调节电极的上、下位置。上下
抱闸和压放油缸组成电极带电自动压放装置。
电极系统共三套，每套包括电极筒1个、把持筒1个、保护套1个、压力
环1个、铜瓦6〜8块。把持器的作用把持住自焙电极，保护大套、压力环、铜瓦依
顺序都吊挂固定在其上面，每根电极上设6〜8块铜瓦，是通过压力环上的油缸和顶
2900-3200
碳化硼炉
氧化硼、焦碳
碳化硼
1800-2500
约20000
(1)电耗值随原料成分，制成品成分，电炉容量等的不同而有很大差异。这里是约
矿热炉基本知识
矿热炉设备共分三层布置第一层为炉体（包括炉底支撑、炉壳、炉衬），出铁系统（包括包或锅及包车等），烧穿器等组成。
第二层（1）烟罩。
矿热炉目前大多数采用密闭式、或半密闭式矮烟罩结构，具有环保和便于维修，改善操作环境的特点。
采用密闭式结构还可把生产中产生的废气（主要成分是一氧化碳）收集起来综合利用，并可减少电路的热损失，降低电极上部的温度，改善操作条件。
（2）电极把持器。
大多数矿热炉都由三相供电，电极按正三角形或倒三角形，对称位置布置在炉膛中间。
大型矿热炉一般采用无烟煤，焦碳和煤沥青拌合成的电极料，在电炉冶炼过程中自己培烧成的电极。
（3）短网（4）铜瓦（5）电极壳（6）下料系统（7）倒炉机（8）排烟系统（9）水冷系统（10）矿热炉变压器（11）操作系统第三层（1）液压系统（2）电极压放装置（3）电极升降系统（4）钢平台（5）料斗及环行布料车其他附属；斜桥上料系统，电子配料系统等砌筑而成，侧壁上设有三个操作门，在炉内大面上，开启方向是横向旋转式，上部有二个排烟口，与其相联的是二个立冷弯管烟道，直通烟囱或除尘装置。
1.3短网短网包括变压器端的水冷补偿器、水冷铜管、水冷电缆、导电铜管、铜瓦及其吊挂、固定联接等装置。
其布置型式可分为正三角或倒三角。
不论那种布置，均要求在满足操作空间的前提下，尽可能地缩短短网的距离降低短网阻抗，以保正获得最大的有功功率。
水冷铜管、导电铜管均采用厚壁铜管，各相均采用同向逆并联，使短网往返电流双线制布置，互感补偿磁感抵消。
中间铜管用水冷电缆相连，冷却水直接从水冷铜管经水冷电缆、导电铜管流入铜瓦，冷却铜瓦后经返回的导电铜管、水冷电缆、水冷铜管流出炉外。
运行温度低，减少短网导电时产生的热量损失，能有效提高短网的有功功率，同时铜管重量轻，易加工安装，大大减少短网的投资。
1.4电极系统：电极系统由把持器筒体、铜瓦吊挂、压力环、水冷大套、电极升降装置、电极压放装置等。
在电极系统上我们采用了国际先进的德马克，南非PYROMET等技术，如采用悬挂油缸式的电极升降装置，能灵活、可靠、准确地调节电极的上、下位置。
矿热炉及附属设备检修、测温管理考核与奖励实施办法
矿热炉及附属设备检修、测温管理考核与奖励实施办法第一章、矿热炉液压系统使用管理与考核办法一、操作：1、矿热炉液压系统正常工作时，禁止任何部门及个人擅自对液压系统的系统压力、工作压力进行调整。
2、因生产需调整液压系统相关压力、流量等参数的，必须经设备科同意。
3、夏季矿热炉液压系统油温保持在38～42℃，系统压力控制在12～13MPa；工作压力控制在8～9.5MPa。
二、处罚：1、违反上述规定相关要求，考核责任部门500～1000元，考核责任人200～500元。
2、若因误操作导致液压系统无法正常运行，影响生产或造成人身安全、设备事故，按公司相关规章制度进行处理。
第二章、电极压放及油站、电极壳管理与考核办法一、矿热炉电极压放及油站管理与考核：1、执行压放及油站管理规定，不得存在跑、冒、滴、漏现象。
未能严格执行压放及油站管理规定，存在跑、冒、滴、漏现象，扣罚责任人100元/次。
2、设备压放系统及油站系统要定期进行检查和保养，必须确保备件储备充足，未按照规定执行的，扣罚责任部门100元/次。
二、电极壳管理与考核：1、严格执行电极壳管理规定，保质保量保证电极壳的制作。
未能严格执行电极壳管理规定，不能保证电极壳的制作质量，扣罚责任部门100—500元/次。
2、电极壳制作材料的进厂必须进行严格的验收，确保材料的质量，电极壳的运输和吊装要在确保安全的前提下实施，电极壳的焊接要保质保量，避免由于电极壳的焊接质量问题造成故障或事故，未按照规定执行的，扣罚责任部门100—1000元/次。
3、工程安装公司承担二期电极壳的制作、拉运等工作应严格执行公司的《电极壳管理规定》，违反公司相关规定的，严格按照公司的相关规定进行扣罚。
第三章、矿热炉检修管理考核与奖励办法一、有计划的对矿热炉技改、大修管理与考核规定：1、冶炼车间根据炉台情况确定要对矿热炉进行技改或大修，必须有情况说明申请报告、技改或大修方案，并报公司有关领导审批通过。
