自动调容调压变压器参数
变压器技术参数与指标
变压器技术参数与指标变压器技术参数是了解变压器的一项重要指标，你要使用该变压器就必须要了解到它的参数，这样才能用对它，而不会发生事故。
因此对从事变压器的新手们了解分析变压器的参数非常关键，以下是我对变压器参数的一些认识。
对不同类型的变压器都有相应的技述要求，可用相应的技述参数表示.如电源变压器的主要技述参数有：额定功率、额定电压和电压比、额定频率、工作温度等级、温升、电压调整率、绝缘性能和防潮性能，对于一般低频变压器的主要技述参数是：变压比、频率特性、非线性失真、磁屏蔽和静电屏蔽、效率等.A.电压比：变压器两组线圈圈数分别为N1和N2，N1为初级，N2为次级.在初级线圈上加一交流电压，在次级线圈两端就会产生感应电动势.当N2>N1时，其感应电动势要比初级所加的电压还要高，这种变压器称为升压变压器：当N2 式中n称为电压比(圈数比).当nN2，V1>V2，该变压器为降压变压器.反之则为升压变压器.B.变压器的效率：在额定功率时，变压器的输出功率和输入功率的比值，叫做变压器的效率，即η= x100%式中η为变压器的效率;P1为输入功率，P2为输出功率.当变压器的输出功率P2等于输入功率P1时，效率η等于100%，变压器将不产生任何损耗.但实际上这种变压器是没有的.变压器传输电能时总要产生损耗，这种损耗主要有铜损和铁损.铜损是指变压器线圈电阻所引起的损耗.当电流通过线圈电阻发热时，一部分电能就转变为热能而损耗.由于线圈一般都由带绝缘的铜线缠绕而成，因此称为铜损.变压器的铁损包括两个方面.一是磁滞损耗，当交流电流通过变压器时，通过变压器硅钢片的磁力线其方向和大小随之变化，使得硅钢片内部分子相互摩擦，放出热能，从而损耗了一部分电能，这便是磁滞损耗.另一是涡流损耗，当变压器工作时.铁芯中有磁力线穿过，在与磁力线垂直的平面上就会产生感应电流，由于此电流自成闭合回路形成环流，且成旋涡状，故称为涡流.涡流的存在使铁芯发热，消耗能量，这种损耗称为涡流损耗.变压器的效率与变压器的功率等级有密切关系，通常功率越大，损耗与输出功率就越小，效率也就越高.反之，功率越小，效率也就越低.怎样判别电源变压器参数电源变压器标称功率、电压、电流等参数的标记，日久会脱落或消失。
变压器干货精华：10kV自动调容调压变压器选型及使用原则---技能提升篇

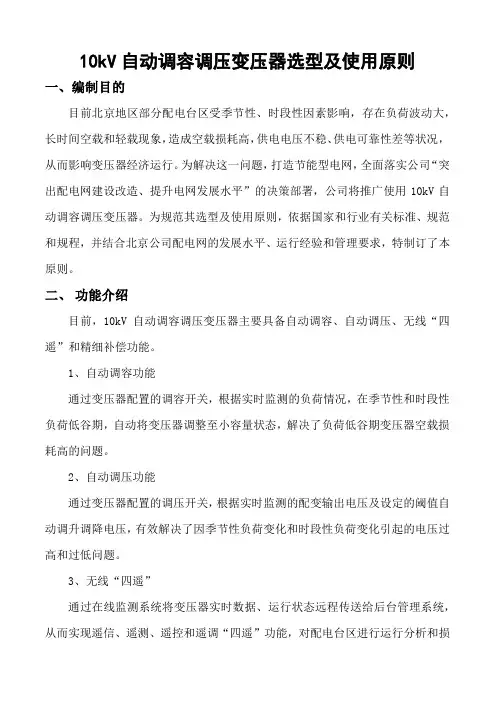

10kV自动调容调压变压器选型及使用原则一、编制目的目前北京地区部分配电台区受季节性、时段性因素影响，存在负荷波动大，长时间空载和轻载现象，造成空载损耗高，供电电压不稳、供电可靠性差等状况，从而影响变压器经济运行。
为解决这一问题，打造节能型电网，全面落实公司“突出配电网建设改造、提升电网发展水平”的决策部署，公司将推广使用10kV自动调容调压变压器。
为规范其选型及使用原则，依据国家和行业有关标准、规范和规程，并结合北京公司配电网的发展水平、运行经验和管理要求，特制订了本原则。
二、功能介绍目前，10kV自动调容调压变压器主要具备自动调容、自动调压、无线“四遥”和精细补偿功能。
1、自动调容功能通过变压器配置的调容开关，根据实时监测的负荷情况，在季节性和时段性负荷低谷期，自动将变压器调整至小容量状态，解决了负荷低谷期变压器空载损耗高的问题。
2、自动调压功能通过变压器配置的调压开关，根据实时监测的配变输出电压及设定的阈值自动调升调降电压，有效解决了因季节性负荷变化和时段性负荷变化引起的电压过高和过低问题。
3、无线“四遥”通过在线监测系统将变压器实时数据、运行状态远程传送给后台管理系统，从而实现遥信、遥测、遥控和遥调“四遥”功能，对配电台区进行运行分析和损耗分析，为职能部门提供参考依据，提高配电网建设与改造的科学性。
4、精细补偿通过新型补偿装置可精细分级至36级，级差为1kvar，在负荷峰谷期可快速跟踪无功补偿需求，有效避免过补偿或欠补偿现象发生。
三、型号及技术参数目前，10kV自动调容调压变压器具有160（50）~630（200）kVA等七种型号，具体技术参数见附表。
四、使用原则1、自动调容调压变压器适用于季节性、时段性负荷变化差异大，年平均负载率低、电压合格率低的地区。
结合北京地区配电网负荷特点，建议在如下地区使用：（1）、煤改电地区；（2）、水利灌溉地区；（3）、季节性旅游景区农家院；（4）、城市居民小区、写字楼；（5）、季节性返乡地区；（6）、其它负荷变化较大地区。
自动调容调压变压器参数

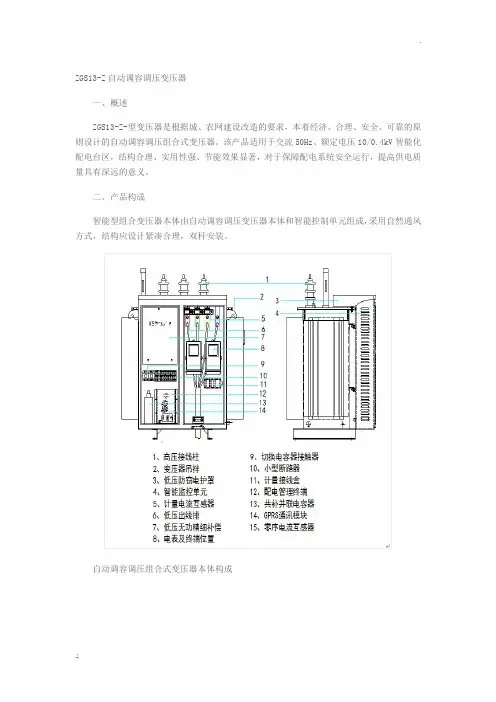

ZGS13-Z自动调容调压变压器一、概述ZGS13-Z-型变压器是根据城、农网建设改造的要求，本着经济、合理、安全、可靠的原则设计的自动调容调压组合式变压器。
该产品适用于交流50Hz、额定电压10/0.4kV智能化配电台区，结构合理、实用性强、节能效果显著，对于保障配电系统安全运行，提高供电质量具有深远的意义。
二、产品构成智能型组合变压器本体由自动调容调压变压器本体和智能控制单元组成，采用自然通风方式，结构应设计紧凑合理，双杆安装。
自动调容调压组合式变压器本体构成变压器控制单元构成三、主要特点1.自动调压功能变压器本体油箱内配置调压开关，在电压波动时自动调节电压高低，使变压器低压侧电压输出稳定在合格范围内，提升供电质量。
调压分接范围为额定电压的±5%。
2.自动调容功能变压器本体油箱内配置调容开关，在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。
3.微机保护方式的过流及短路保护功能线路或负荷出现过流、短路故障，变压器内负控开关自动跳闸并远程上传报警信息，过流和速断保护应采用微机保护方式，保护定值连续可调，便于配合各级保护设备进行定值的精确整定，保证故障线路停电不波及上级开关跳闸。
4.双级漏电保护功能低压配电管理终端具有漏电保护功能，与变压器本体内永磁机构真空开关和配电出线断路器配合，具备进线和出线双级漏电保护功能。
5.就地及远程电动停送电功能变压器本体油箱内配置永磁机构真空开关，可实现就地电动停送电、远程无线遥控停送电功能。
6.无功补偿功能要求变压器智能监控单元内配置低压无功精细补偿隔室，实现级差不大于1kvar的分相分级精细无功自动补偿，采用共分结合优化补偿方式,投切开关采用同步编码开关组，具有投入无涌流，切除无弧光，投切无谐波污染的特点。
7.电能计量功能设置独立密封的计量隔室，密封的主进线直接进入计量隔室，通过母排进入其它隔室，配置一块三相计量接线盒，预留两块三相电子式电表安装位置。
变压器知识-变压器参数详解
变压器参数详解一、我们先以S9-250/10型变压器来说明变压器参数的具体数值，大家有一个简单的概念产品型号S9-250/10额定容量(kVA) 250短路阻抗ud(％)4空载损耗(W) 560负载损耗(W) 3050空载电流1.20重量（kg）器身吊重675 油重190 总重1035长×宽×高(mm) 1320×943×1433轨距E(mm) 550年损耗电量(kW.h)：空载7534 负载12960 合计20494年变损电量E=(p0+I0%×Sn/100×K)×t+（pk+ud％×Sn/100×K）×（Sj/Sn）2×τ铁心损耗E0＝(p0+I0%×Sn/100×K)×t,k取0.1，t为变压器年受电时间，取8760h。
负载损耗Ek＝（pk+ud％×Sn/100×K）×（Sj/Sn）2×τSj为变压器的计算负载，一般取变压器额定容量的80％，τ为变压器最大负荷年利用小时数，可以通过查表求得，计算时一般取4000h～5000h二、变压器参数的具体含义1、额定容量Se：指变压器在出厂时铭牌标定的额定电压、额定电流下连续运行时能输送的容量，单位kVA。
其计算公式为：三相变压器Se＝1.732UeIe，单相变压器量Se＝UeIe。
2、额定电压Ue：指变压器长时间运行时所能承受的工作电压(铭牌上的Ue值，是指调压分接开关在中间分头时的额定电压)；单位为kV。
3、额定电流Ie：在额定容量Se和允许温升条件下，允许长期通过的工作电流，单位为A。
4、短路电压Ud％：也称阻抗电压(UK％)，将变压器的二次绕组短路，一次侧施加电压至额定电流值时，原边的电压和额定电压Ue之比的百分数。
即：Ud%=Ud/Ue·100%。
变压器的并列运行要求Ud％值相同，当变压器二次侧短路时，Ud％值将决定短路电流大小，所以是考虑短路电流热稳定和动稳定及继电保护整定的重要依据。
变压器的主要技术参数
变压器的主要技术参数变压器的容量，哎，这可是个大事儿！它决定了变压器能提供多少电力。
容量小了，家里的空调、冰箱一起开，变压器就得吃不消，像是强撑着的壮汉，真是让人心疼。
所以啊，买变压器的时候，得先算算自己家里用电的需求，别到时候变成“灯不亮，人慌慌”的局面。
然后，变压器的电压比，这也是个重要的参数。
简单说，就是变压器将高电压变成低电压的比例。
就好比从高处往下跳，落地时得有个缓冲，这样才不会摔得粉碎。
电压比合适了，才能让电器们安安稳稳地工作。
不然，一不小心就让电器“罢工”，真是得不偿失。
变压器的效率也不能忽视。
这个效率，指的是变压器在转换电压时损失的电能有多少，想想看，电流在变压器里流淌，像是过山车，快得飞起！效率高的变压器，就像是快速上升又稳稳落下的过山车，电能损失少，电力利用率高，真是省心又省钱。
再说说变压器的绝缘性能，这可是个关键参数。
试想一下，如果变压器绝缘不够，那可真是大水冲了龙王庙，祸从天降！绝缘性能好的变压器，能有效防止短路和漏电，保护电器和人身安全。
就像是一道保护墙，挡住了各种电流的袭击，让我们的生活安全又放心。
变压器的频率也得提上日程。
变压器的工作频率影响着它的大小和效率。
一般来说，家用的变压器多是50Hz或60Hz的。
这就像是大家一起跳舞，节奏不合，谁都别想翩翩起舞。
频率对上了，变压器的表现才能更佳，工作得也顺畅。
变压器的冷却方式也很重要。
它的工作过程中会产生热量，热量过多，变压器就会“发脾气”。
所以，变压器的冷却方式就像是给它喝水，得保持凉快才行。
市面上有油浸式、空气冷却式等不同的冷却方式，选得合适，变压器才能“安稳度日”。
变压器的主要技术参数就像是一个小小的指北针，指引着我们的电器安全高效地工作。
选对了变压器，生活就能顺顺利利，电力十足。
如果在这方面稍有不慎，生活可就要“乌烟瘴气”了！希望大家在了解这些技术参数时，不仅能学到东西，还能笑着面对生活中的电力问题。
电流虽小，但却是生活中不可或缺的“大人物”，让我们一起重视这些变压器的技术参数，让生活更加美好吧！。
调容变400(125) 计算单
)
× 1.6 +
155.2
×
2)
11 0.69 × (
4 ) × 463.1 = 1.92 ℃
109.2 ℃
)
× 1.6 +
116.2
× 1.7 ) 0
Δ τ cj =
℃
（ 17.19
dx1
7.5
低 压 线 圈
81.5 dx2
帘式油道 —
幅厚
7.5 89.0 3.0 92.0 7.0 99.0 9.5 108.5 11.5 120.0
———— — 106.19 ———— — 109.19 ———— — 116.19 ———— — 125.69 ———— — 137.19 ———— — 140.19 ———— — 155.19
= τ θ
j1 j1
5.18
+
m2
×
= 0.065 = 8.8 =
463.1 0.32 1607
^ +
自动调容调压变压器参数
ＺGＳ13—Z自动调容调压变压器一、概述ZGS1３-Z－型变压器就是根据城、农网建设改造得要求，本着经济、合理、安全、可靠得原则设计得自动调容调压组合式变压器。
该产品适用于交流50Hz、额定电压１0/0、４ｋV智能化配电台区,结构合理、实用性强、节能效果显著,对于保障配电系统安全运行，提高供电质量具有深远得意义.二、产品构成智能型组合变压器本体由自动调容调压变压器本体与智能控制单元组成，采用自然通风方式，结构应设计紧凑合理，双杆安装。
自动调容调压组合式变压器本体构成变压器控制单元构成三、主要特点1、自动调压功能变压器本体油箱内配置调压开关,在电压波动时自动调节电压高低,使变压器低压侧电压输出稳定在合格范围内，提升供电质量。
调压分接范围为额定电压得±5%。
2、自动调容功能变压器本体油箱内配置调容开关,在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。
3、微机保护方式得过流及短路保护功能线路或负荷出现过流、短路故障，变压器内负控开关自动跳闸并远程上传报警信息，过流与速断保护应采用微机保护方式,保护定值连续可调，便于配合各级保护设备进行定值得精确整定，保证故障线路停电不波及上级开关跳闸。
4、双级漏电保护功能低压配电管理终端具有漏电保护功能,与变压器本体内永磁机构真空开关与配电出线断路器配合，具备进线与出线双级漏电保护功能。
5、就地及远程电动停送电功能变压器本体油箱内配置永磁机构真空开关，可实现就地电动停送电、远程无线遥控停送电功能。
6、无功补偿功能要求变压器智能监控单元内配置低压无功精细补偿隔室,实现级差不大于1kvａｒ得分相分级精细无功自动补偿，采用共分结合优化补偿方式，投切开关采用同步编码开关组，具有投入无涌流,切除无弧光,投切无谐波污染得特点。
7、电能计量功能设置独立密封得计量隔室，密封得主进线直接进入计量隔室,通过母排进入其它隔室，配置一块三相计量接线盒，预留两块三相电子式电表安装位置.电表与计量电流互感器由用方自备.8、GPRS无线“四遥”与配电监测变压器智能监控单元包含支持ＧPRＳ无线通讯与配电监测功能得低压配电管理终端，可将监测数据与运行状态实时远传给后台管理系统,支持GＰRＳ方式遥控、遥信、遥调与调测“四遥”功能.四、主要技术参数五、使用环境1）海拔高度：≤20００m2) 环境温度：—25℃ ~ +45℃，24小时内平均温度不超过＋35℃;3) 相对湿度：≤9０％（25℃）4）抗震能力：地面水平加速度 0、3g，地面垂直加速度 0、15g同时作用持续三个正弦波,安全系数 1、675) 最大风速：≤35m/s6）安装位置：户外７）污秽等级：≤III级;六、外形尺寸图及安装示意图自动调容调压组合式变压器本体外形尺寸图自动调容调压组合式变压器安装示意图。
(整理)变压器参数.
120000
70.0
327.0
0.23
89.5
27.5
150.5
8030
4790
7690
1435/2×2000
SFP10-150000/220
150000
11；13.8
84.0
382.0
0.20
96.0
28.6
160.3
9370
4840
7710
1435/2×2000
SFP10-180000/220
57
71.5
7260x4400x5290
SFSZ10-40000/110
36.6
178.5
0.2
54
78.7
7380x4950x5510
SFSZ10-50000/110
43.6
212.5
0.2
84
102
8100x5100x6000
SFSZ10-63000/110
51.5
255
0.2
70
85.7
9000x5400x6350
S10系列三绕组无励磁调压电力变压器产品技术参数
返回页首
型 号
电压组合及分接范围(kV)
连接组
空载损耗(kW)
负载损耗(kW)
空载电流(%)
阻抗电压（%）
运输重量(t)
总重(t)
外形尺寸
长x宽x高
(mm)
高压
中压
低压
升压变
降压变
SFS10-6300/110
110
115
121±
2x2.5%
35
36.6
0.4
变压器样本参数
●油浸式变压器●10kV配电变压器产品特点：公司批量生产80多个规格的10kV级配电变压器，包括油浸自冷、无励磁调压及有载调压、全密封等，产品具有损耗低、噪音低、免吊芯、温升低、结构紧凑、外形美观等特点，产品广泛用于城市、农村电网新建及改造项目，并大量出口欧、亚、非等多个国家。
立体卷铁心变压器产品特点：三维立体卷铁芯变压器是近年来发展起来的新型节能配电变压器，该变压器采用传统冷轧硅钢片材料，在磁路结构上进行了特殊布置，使硅钢带的高导磁方向与磁路完全一致，三个心柱呈等边三角形立体排列，三相磁路长度相同，使其具有降低空载损耗、节省材料、减少噪声、抗短路能力强等优点，比S11型同容量变压器，空载损耗平均降低30%，空载电流下降70%，噪声下降10～25dB型号说明：电压等级kV 额定容量kV A 立体 卷铁心 全密封 13型 三相非晶合金配电变压器产品特点：非晶合金配电变压器是采用非晶合金作为导磁材料所制造的一种配电变压器，可取代硅钢片铁芯的变压器而广泛用于配电系统，空载损耗比S9型变压器降低75%左右，是目前节能效果最理想的配电变压器。
本产品特别适用于电能不足、负荷波动大以及难以进行日常维护的地区，本产品采用全密封结构，绝缘油不受外界大气的污染，是城乡广大配电网络中理想的配电设备。
高燃点变压器产品特点：高燃点绝缘油变压器是目前世界广泛应用的城网专用变压器，适用于城镇住宅区、宾馆商厦、医院、实验室、学校、剧院、石油化工、车站地铁、机场、矿井等要求安全防火性高、噪声低等重要场所，属于新型安全、防火、环保节能型变压器。
兼顾了油浸式变压器和干式变压器的共同优点，比普通油浸式变压器更安全，比干式变压器更实惠，成为继普通油变、干变之后的又一新型变压器，高燃点绝缘油变压器的推广应用将成为中国变压器技术领域的又一次产业革命。
整流变压器公司生产的ZS系列整流变压器用作整流装置的电源变压器，其作用是向整流器提供交流电源，整流器再将交流电变换为直流电，从而进行直流供电。
有载调容变压器说明书
一、适用范围本说明书适用于额定频率为50Hz，电压等级为10kV，三相额定容量为100(30)kVA～630(200)kVA的有载自动调容配电变压器。
二、术语解释S11-M.ZT型有载自动调容配电变压器是一种具有大小两种额定容量，根据用户所带负荷大小由自动调容控制器自动检测判断，并通过特制的有载调容开关，在变压器不停电状态的下，对变压器两种容量进行自动切换，实现对运行过程中变压器容量大小自动调整，从而实现两种额定容量运行方式自动转换的配电变压器。
三、使用场所S11-M.ZT型有载自动调容配电变压器适用于用电季节性强、负荷波动大、用电集中、年平均负载率低的场所。
在我国农村用电主要集中在夏、秋两季，其余季节主要是照明用电，在农忙季节，变压器过载运行现象严重，而在用电淡季，负载率低，又出现了“大马拉小车”的现象，所以载调容配电变压器特别适用于农网改造中；另外，也适用于白天和晚上用电负荷差异较大的住宅小区和常白班的企事业单位。
四、基本原理有载自动调容配电变压器在大容量时，三相高压绕组接成三角形接法(角接)，低压绕组并联结构；在小容量时，三相高压绕组接成星形接法(星接)，低压绕组串联结构。
高压绕组的星--角转换和低压绕组的串-并联转换，均由有载调容开关来完成，而有载调容开关的切换是由自动控制器根据检测的负载大小情况来决定的。
当变压器由大容量转换为小容量时，由于线圈匝数增加了1.7倍，铁心磁通密度大幅度降低，硅钢片单位损耗变小，空载损耗和空载电流也大幅下降，从而大大降低了变压器的空载无功损耗（小容量时的空载无功损耗小于大容量时损耗的十分之一）和有功损耗（小容量的空载损耗小于大容量损耗的三分之一），达到了节能降耗的目的。
五、变压器本体结构特点1、铁心变压器铁心结构为叠片式结构，采用优质冷轧取向硅钢片，阶梯形三级全斜接缝，不冲孔，改善了磁路结构，增大了接缝面积，减少了接缝处的磁通阻力，与两级接缝相比，空载损耗可降低5%，空载电流可降低20%～30%。
智能调压调容变压器说明书(基本版)
智能型配电变压器——智能化台区最佳方案★自动调压★自动调容★远程可控★远程用电管理安装使用说明书目录1使用场合 (1)2型号说明 (1)3产品组成 (1)4主要功能特点 (2)4.1远程可控 (2)4.2自动调压 (3)4.3自动调容 (4)4.4配合《配电运行管理系统》实时监测和无线“四遥” (4)5技术参数 (5)6附图 (5)6.1外形尺寸图 (5)6.2一次原理图 (6)6.3变压器吊装图 (6)6.4变压器安装方法 (7)7标准配置清单 (8)智能型可控、调压、调容新型变压器1使用场合基本型配电变压器主要用于额定电压10kV、容量315kVA及以下的配电台区，实现远程可控、自动调容、自动调压功能。
2型号说明S11- M·ZT·K-□(□)-10/0.4电压等级（kV）额定容量（小容量）额定容量（大容量）负荷控制自动调压调容密封式损耗水平代号三绕组3产品组成基本型智能配电变压器由变压器本体、智能控制单元两部分组成。
变压器本体内部集成调容开关(低压绕组的串并联，高压接线星三角)、调压开关(高压分接头)、远程可控开关，本体侧面集成的智能控制单元箱内设置低压配电管理终端。
标准型变压器增加兼三相有功不平衡调节的36级精细无功补偿，独特的低压防窃电护罩，计量表位和低压配电计量部件。
注:○10运行指示灯，从左到右依次为：运行状态（运行、报警、分闸、合闸）、调压档位指示（低、中、高）、变压器容量指示（小、大）。
○174芯控制电源插头：二次耐压试验时需拔开并于试验后插好，否则可能损坏智能控制器（变压器低压绕组耐压试验标准高于辅助回路）。
图1：基本型变压器各部分构件图4 主要功能特点 4.1 远程可控⑦①② ③④ ⑧⑤ ⑥○16 ⑨ ○12 ○11 ○14 ○15 ⑩ ○13 ○17 ① 高压接线柱 ② 控制电缆 ③ 智能控制单元 ④ 合闸指示灯 ⑤ 低压接线柱 ⑥ 线圈吊装环⑦ 变压器吊拌⑧ 变压器本体 ⑨ 低压配电管理终端 ⑩ 运行指示灯⑪ 分合闸按钮 ⑫ 通讯天线⑬ GPRS 通讯模块⑭ 信号线⑮ 通讯SIM 卡号⑯ 通讯SIM 卡槽 ⑰4芯控制电源插头智能配电变压器内置永磁真空开关，可实现无线远程停送电，解决了配电台区配电自动化控制的问题。
变压器主要技术参数详解（齐全）
变压器主要技术参数详解（齐全）你想知道的，这里都有。
1.额定容量：指额定工作条件下变压器的额定输出能力（等于U×I，单位为kVA）；2.额定电压：空载、额定分接下，端电压的值（即一次、二次侧电压值）；3.空载损耗：空载条件下，变压器的损耗（也叫铁耗）；4.空载电流：空载条件下，一次侧线圈流过的电流值；5.短路损耗：一次侧通额定电流，二次短路时所产生的损耗（主要是线圈电阻产生的）；6.分接（抽头）的概念：为适合电网运行需要，一般的变压器高压侧都有抽头，这些抽头的电压值都是用额定电压的百分比表示的，即所谓的分接电压。
例如，高压10kV的变压器具有±5%的抽头，就是说该变压器可以运行在三个电压等级：10.5kV（+5%）、10kV （额定）、9.5kV（-5%）。
一般来说，有载调压变压器的抽头数（分接点）较多，如7分接点（±3×2.5%）和9分接点（±4×2%）等。
由于不能够完全保证分接开关的同步切换，所以有载调压变压器一般不能够并联运行。
7.有功负荷：电力系统中产生机器能或热能的负荷。
但是负载中纯阻性的负荷只消耗有功功率，如电热、电炉、照明等电力负荷完全是有功负荷。
而异步电动机、同步电动机的负载中既消耗有功功率，同时又消耗无功功率，其中作功产生机器能的部分属有功负荷。
有功负荷要由发电机有功功率来供应。
8.无功负荷：在电力负载中不作功的部分。
只在感性负载中才消耗无功功率。
如：变压器、电动机、空调、冰箱等。
所以在发电机输出有功功率的同时，还需要提供无功功率。
无功功率不能满足电网时，系统的电压将会下降，为了满足用户的需求，所以在变电所里要安装无功补偿器，来保持无功功率的平衡，这样才能维持电压水平。
9.事故备用：电力系统中备用容量的组成部分之一。
由于发电设备可能发生临时性或永久性的故障而影响供电，所以系统必须设置一定数量的事故备用电源，来确保电力设施的安全。
智能变压器技术条件和参数要求
智能变压器技术条件和参数要求目次前言 (Ⅱ)1范围 (1)2引用标准 (1)3定义 (1)4使用条件 (2)5产品型号及分类 (2)6基本参数 (3)7技术要求 (4)8试验方法 (8)9检验规则 (9)10标志、起吊、包装、运输和储存 (10)智能变压器技术条件和参数要求1范围本标准规定了智能变压器的定义、使用条件、产品分类及型号、基本参数、技术要求、试验方法、检验规则及标志、起吊、包装、运输和储存等方面的要求。
本标准适用于电压等级为35kV及以下，额定容量30～2500kVA，额定频率50Hz的智能变压器。
对于电压等级大于35kV级和额定容量大于2500kVA或额定频率为60Hz等其它型式的智能变压器可参照使用本标准。
2引用标准下列标准中的条款，通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些标准的最新版本。
凡是不注日期的引用标准，其最新版本适用于本标准。
GB 191 包装储运图示标志GB 311.1 高压输变电设备的绝缘配合GB 1094.1 电力变压器第1部分总则GB 1094.2 电力变压器第2部分温升GB 1094.3 电力变压器第3部分绝缘水平和绝缘试验GB 1094.5 电力变压器第5部分承受短路的能力GB/T 2900.1 电工术语基本术语GB/T 2900.15 电工术语变压器互感器调压器和电抗器GB/T 2900.20 电工术语高压开关设备GB 3804 3～63kV交流高压负荷开关GB 4208 外壳防护等级（IP代码）GB/T 6451 三相油浸式电力变压器技术参数和要求GB 7251.1 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB/T 7328 变压器电抗器的声级测定GB/T 11022 高压开关设备和控制设备标准的共用技术要求GB/T 16927.1 高电压试验技术第1部分：一般试验要求GB/T 16927.2 高电压试验技术第2部分：测量系统GB/T 16935.1 低压系统内设备的绝缘配合第一部分：原理、要求和试验JB/T 501 电力变压器试验导则JB/T 3837 变压器类产品型号编制方法JB/T 10217 智能变压器3定义本标准中的名词术语采用下列定义。
北京博瑞莱ZGS11-Z调容变压器
北京博瑞莱ZGS11-Z调容变压器一、智能型组合变压器1、产品型号：ZGS11-Z2、产品使用场合：200-315KVA 10kV配电网公用变、专用变变电台区。
3、项目出处：供电单位新建公用变台区、升级改造老公用变台区、用电单位新建或升级改造的老变电台区。
4、涉及部门：县级供电单位生技科、营销部、农网办、三产安装公司、物管中心。
5、资金出处：两网下拨资金、农网升级改造资金、供电单位自有资金、用电单位资金。
6,、产品主要功能：6.1 就地及远程电动停送电功能变压器本体油箱内配置永磁机构真空开关，可实现就地电动停送电、近距离遥控停送电、远程无线遥控停送电功能。
6.2 自动调压功能变压器本体油箱内配置调压开关，在电压波动时自动调节电压高低，使变压器低压侧电压输出稳定在合格范围内，提升供电质量。
调压分接范围为额定电压的±5%。
6.3 自动调容功能变压器本体油箱内配置调容开关，在用电负荷时段性高峰时自动将变压器调整到大容量档运行，在用电负荷时段性低谷时自动将变压器调整到小容量档运行，有效降低变压器损耗。
6.4 微机保护方式的过流及短路保护功能线路或负荷出现过流、短路故障，变压器内负控开关自动跳闸并远程上传报警信息，过流和速断保护应采用微机保护方式，保护定值应连续可调，便于配合各级保护设备进行定值的精确整定，保证故障线路停电不波及上级开关跳闸。
6.5 双级漏电保护功能低压配电管理终端应具有漏电保护功能，与变压器本体内永磁机构真空开关和配电出线断路器配合，具备进线和出线双级漏电保护功能。
6.6 电能计量功能设置独立密封的计量隔室，密封的主进线直接进入计量隔室，通过母排进入其它隔室，配置一块三相计量接线盒，预留两块三相电子式电表安装位置。
电表和计量电流互感器由用方自备。
6.7 无功补偿功能要求6.7.1 变压器配置独立箱体的无功补偿单元，单独配置分体安装。
6.7.2 补偿方式采用共分结合优化补偿方式，其中分相补偿容量30kvar（1kvar×30路），三相共补容量30kvar（15kvar×2级）。
S13—M.ZT—160(50)～630(200)10系列智能型有载调容变压器技术经济分析
S13—M.ZT—160（50）～630（200）/10系列智能型有载调容变压器技术经济分析0 概述众所周知，农村电网负荷的大小是随季节的变化而变化的。
农忙时负荷大，农闲时负荷小。
这就给农村电网配电变压器的选型带来困难。
容量选大了，在农闲时，会出现“大马拉小车”现象，容量选小了，在农忙时，因负荷过大从而引发变压器烧毁事故。
广东清远地区农村在2012年就出现过春节期间务工人员陆续返乡，因负荷陡增而导致很多变压器烧毁事故发生，给当地农村造成很大的经济损失。
现有的配电变压器，包括箱式变电站、美式箱变等都是一种固定容量变压器模式，变压器的额定容量均按用户单位最大负荷情况来配制，而实际用电负荷长期达不到负荷状态。
电力部门一直想使用一种变压器的容量随用电量大小不同而随之匹配的变压器，即在满足用电需求的前提下最大限度降低变压器容量以达到减少变压器空载损耗和降低网络无功电流的目的。
为了能改变变压器容量问题，国内在农村电网曾大力推广过无励磁调容变压器，其原理是在变压器断电的情况下，通过调整改变变压器内部联结组的方式，从而改变变压器的容量，可实现容量3：1或2：1的变化。
无励磁调容存在的问题是不能适时改变变压器容量，电网质量提高也不允许常停电进行操作，且常因变压器处于低容量时负荷突然变大，造成变压器烧损。
之所以采用无励磁调容技术是因为始终不能解决调容开关带电转换的难题。
广东广特电气有限公司通过多年探索，开发出S13-M.ZT系列节能智能型有载调容变压器。
该系列变压器具有大小两个容量，根据实际负荷大小通过智能型有载调容开关自动调节运行容量，适用于季节性负荷变化幅度比较大的农村电网，以及一些昼夜负荷变化显著的用电场所，负荷较轻或接近空载时由大容量调为小容量运行可大幅度降低空载损耗。
1 技术参数与结构特点1.1 技术参数见表1表1 S13-M.ZT-160（50）～630（200）/10系列有载调容变压器技术参数表1.2 结构特点1.2.1 铁心铁心采用纵横七步进叠片结构，这样能较好地降低气隙相邻电工钢片磁密，减少磁力线横穿越气隙的次数，从而改善传统接缝铁心在接缝处的磁性能，起到节约能源，提高供电质量，减轻噪声环境污染和增加材料利用率的作用。
S11-M-ZT型智能有载调容变压器知识讲解
S11-M-ZT型智能有载调容变压器知识讲解一、概述随着我国经济快速增长，经济发展与资源环境的矛盾日趋尖锐。
对电力资源的高效利用、节能减排、已成为国家急需解决的一大课题。
我国现行配电变压器，包括箱式变电站，都是一种固定容量模式，变压器的额定容量均按用户单位最大负荷情况来配制，变压器通常处于大马拉小车状态，造成网络无功分量过大，变压器空载损耗相对输电容量比例过大，使大量电能浪费在网络无功电流损耗及变压器空载损耗中。
国家农村电网的平均负载率仅达到30%～40％，城市电网负载率大部分只有50％～60%，从中看出降低配电变电设备的单位输送电能的空载损耗比例是近期发展趋势，S11--M--ZT型智能有载调容变压器是陕西四方华能电气设备有限公司针对我国电网季节性负荷专业研发的一种多容量配电变压器。
我公司开发的智能有载调容变压器是一种具有大小两个容量，并可根据负荷大小在变压器带负荷情况下进行调整的配电变压器。
高负荷时调至大容量，运行安全；低负荷时调至小容量，此时空载损耗和空载电流都降低，大大节省了电能。
它不但有效地解决了电网负荷大而变压器容量不足时小马拉大车的问题，提高了运行安全指数，而且解决了在低负荷季节变压器长期轻载高空损，浪费电能的症结。
适用于季节负荷或昼夜负荷变化较大的农村和城市商业区、工业开发区、居民小区等10kV配电台区和箱式变电站，成为新时期我国电网，低能耗、低成本、高回报的新型首选变压器设备。
该产品适应了变电领域向节能、智能化、高效率、稳定供电质量的发展方向，它可以通过跟踪负载变化自动改变终端配电变压器额定输出容量，适时适量保证供电，从而大幅度地降低了变压器空载损耗约40%～50%，可提高电网功率因数，降低配电网络中无功分量，减少网络损耗，减少电力电容容量，为节能型配电网络的发展开辟一个新的途径，为社会带来良好的经济效益。
二、工作原理和结构特点1、工作原理智能调容变压器主要是利用安装在变压器外壳上的调容分接开关。
调容调压变压器说明书
目录Contents概述技术数据变压器原理及结构主要功能外形尺寸及安装示意订货须知运输、验收和保管安装、维护和检修随机文件1 1 3 6 913 14 15 12自动调容调压变压器1、概述ZGS11-Z型自动调容调压组合变压器（以下简称变压器）是根据城、农网建设改造的要求，研制开发的一种智能化节能型新型设备。
它可根据用户实际运行电压高低、负荷大小、电能质量优劣等实际情况，利用组合式调压调容开关改变变压器线圈各抽头的接法和负荷开关状态，使变压器在不同分接头、额定容量间自动切换，实现自动调容/调压、远程负控、三相有功不平衡调节等功能，还可利用分级精细自动控制进行无功补偿，从而降低空载损耗，实现变压器的节能运行，达到节能目的。
该产品适用于交流50Hz、额定电压10/0.4kV、容量500kVA及以下的配电台区，主要应用于季节性或昼夜负荷变化幅度较大的城市居民区、商业区、工业区和农村电网。
具备智能化操控、结构合理、实用性强、节能效果显著等特点，对于保障配电系统安全运行，提高电网供电质量具有深远的意义。
2、技术数据2.1 型号的表达方式ZG S 11 - Z - □（□）·/ 10 I设计序号电压等级（kV）额定容量（kVA）终端型性能水平代号三相组合共箱式注：□（□）现有额定容量组合方式为500（160）、315（100）、200（63）12.2正常工作条件2.2.1变压器可以在以下温度和湿度环境下正常工作：最高温度+45℃最低温度-25℃（严寒地区-30℃）平均温度24小时内平均温度不超过+35℃日平均相对湿度不大于95%月平均相对湿度不大于90%2.2.2最大风速不超过35m/s(相当于风压小于700Pa)2.2.3空气污秽程度不大于Ⅲ级2.2.4安装场所海拔高度≤2000米2.2.5抗震能力地面水平加速度0.3g，垂直加速度0.15g，同时作用持续三个正弦波，安全系数1.672.2.6户外安装，但不适用于火灾、爆炸、化学腐蚀及剧烈震动场所。
