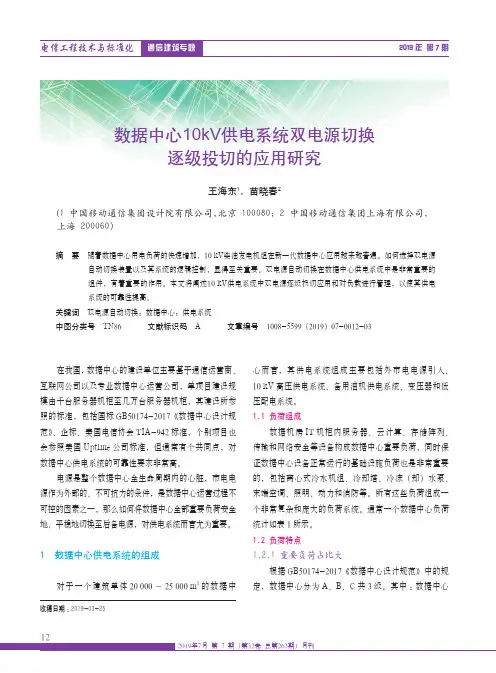

数据中心10kV供电系统双电源切换逐级投切的应用研究
122019年 第7期电信工程技术与标准化 通信建筑专题数据中心10kV 供电系统双电源切换逐级投切的应用研究王海东1，苗晓春2(1 中国移动通信集团设计院有限公司,北京 100080; 2 中国移动通信集团上海有限公司，上海 200060）摘 要 随着数据中心用电负荷的快速增加，10 kV柴油发电机组在新一代数据中心应用越来越普遍。
如何选择双电源自动切换装置以及其系统的逻辑控制，显得至关重要。
双电源自动切换在数据中心供电系统中是非常重要的组件，有着重要的作用。
本文将阐述10 kV供电系统中双电源逐级投切应用和对负载进行管理，以使其供电系统的可靠性提高。
关键词 双电源自动切换; 数据中心；供电系统中图分类号 TN86 文献标识码 A 文章编号 1008-5599（2019）07-0012-03收稿日期：2019-03-25在我国，数据中心的建设单位主要基于通信运营商、互联网公司以及专业数据中心运营公司，单项目建设规模由千台服务器机柜至几万台服务器机柜，其建设所参照的标准，包括国标GB50174-2017《数据中心设计规范》、企标、美国电信协会TIA-942标准，个别项目也会参照美国Uptime 公司标准，但通常有个共同点，对数据中心供电系统的可靠性要求非常高。
电源是整个数据中心全生命周期内的心脏，市电电源作为外部的、不可抗力的条件，是数据中心运营过程不可控的因素之一，那么如何将数据中心全部重要负荷安全地、平稳地切换至后备电源，对供电系统而言尤为重要。
1 数据中心供电系统的组成对于一个建筑单体20 000～25 000 m 2的数据中心而言，其供电系统组成主要包括外市电电源引入、10 kV 高压供电系统、备用油机供电系统、变压器和低压配电系统。
1.1 负荷组成数据机房IT 机柜内服务器、云计算、存储阵列、传输和网络安全等设备构成数据中心重要负荷，同时保证数据中心设备正常运行的基础设施负荷也是非常重要的，包括离心式冷水机组、冷却塔、冷冻（却）水泵、末端空调、照明、动力和消防等。
双电源自动转换开关装置
双电源转换开关，主要有ATS及STS两种。
ATS也称ATSE，是Automatic transfer Switching equipment 的英文缩写，国家标准中文全称为自动转换开关电器，俗称双电源自动转换开关。
ATS产品的国标标准定义为由一个(或几个)转换开关电器和其它必需的电器组成，用于检测电源电路，并将一个或多个负载电路从一个电源自动转换到另一个电源的电器STS静态转换开关(Static Transfer Switch )为电源二选一自动切换系统，正常工作状态下，在主电源处于正常的电压范围内，负载一直连接于主电源。
在主电源发生故障时，负载自动切换到备用电源，主电源恢复正常后，负载又自动切换到主电源。
STS静态转换开关(Static Transfer Switch)采用先断后通(Break before Make)的切换方式，可以实现不同输入电源之间的不间断切换，为单电源负载提供双母线供电，女口：非并联UPS系统的n+1冗余、不同容量UPS系统的n+1冗余、不同型号UPS系统的n+1冗余、不同市电的冗余、市电与发电机的冗余。
STS与ATS的区别STS用于在两个独立的AC电源之间转换供电，第一路出现故障后STS自动切换到第二路给负载供电，第二路故障的话STS自动切换到第一路给负载供电。
与传统的自动转换开关ATS不同，静态转换开关提供快速负载转换(一般为1/4周期)，保证精密的电子设备不间断工作。
负载重新转换到主输入电源实际上是瞬时的(w 8ms)。
适合用于UPS与UPS, UPS与发电机，UPS与市电，市电与市电等任意两路电源的不断电转换。
STS静态切换开关主要由智能控制板，高速可控硅，断路器构成。
其标准切换时间为w 8ms,不会造成IT类负载断电。
既对负载可靠供电，同时又能保证STS在不同相切换时的安全性。
STS的基本应用包括电力工业的自动化系统，石化工业的电源系统，计算机和远程通讯中心，大楼的自动化和安全系统，以及其他对电源中断敏感的设备。
双电源自动切换电路！4种双电源自动切换电路图接法、分类-电工技术知识学习干货分享
双电源自动切换电路！4种双电源自动切换电路图接法、分类-电工技术知识学习干货分享双电源自动切换应用是非常广的，首先，我们来简单看一下怎么用继电器，接触器实现双电源转换开关能达到的自动切换电源的目的。
一、两个接触器实现切换：备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。
主电源断电，备用电源通过主接触器的常闭点导通。
如果主电源恢复正常，备用电源断开。
当然也可以用接触器互锁来实现，这个有一点复杂，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。
二、一个继电器两个接触器：主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。
主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。
常闭触点断开，备用电源不工作。
当主线路断电的时候，继电器也断电。
常开触点恢复初始断开状态，主线路断开。
备用电路的接触器通过继电器的常闭触点开始工作。
三、双转换触点继电器：和上面的有些类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。
断电时两组触点断开。
一个电器元件就可以完成。
如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。
接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。
比如灯泡明显闪烁了一下，电机停顿了一下。
如果是自锁线路，你会发现用电设备不工作了。
四、双电源转换开关：这个成本有点高，需要动手。
如果动手能力强的朋友，完全可以自己动手组装一个控制电路。
电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。
五、双电源切换开关PC级和CB级的区分：双电源切换开关分PC级和CB级，两者结构大致一样。
PC级是隔离型的，就像双投刀开关，加上操作机构构成的。
CB级是断路器保护型的，由两个断路器加操作机构组成，有过载短路保护，和断路器保护一样。
用户在选择时应从以下几方面来考虑。
（1）从可靠性角度考虑。

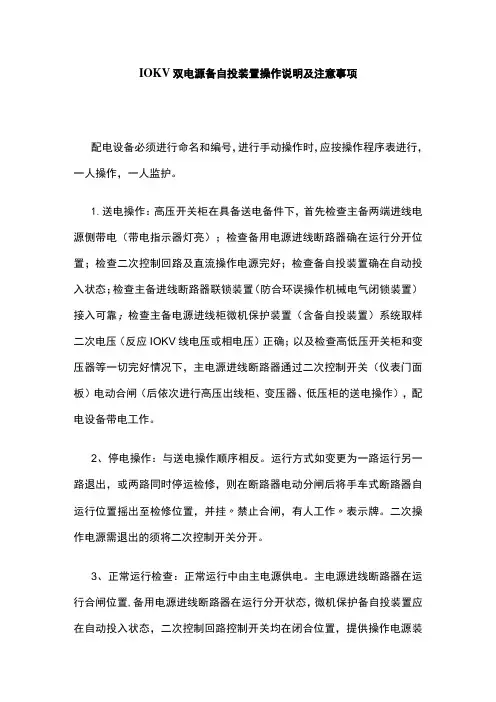

10KV双电源备自投装置操作说明及注意事项
IOKV双电源备自投装置操作说明及注意事项配电设备必须进行命名和编号，进行手动操作时，应按操作程序表进行，一人操作，一人监护。
1.送电操作：高压开关柜在具备送电备件下，首先检查主备两端进线电源侧带电（带电指示器灯亮）；检查备用电源进线断路器确在运行分开位置；检查二次控制回路及直流操作电源完好；检查备自投装置确在自动投入状态；检查主备进线断路器联锁装置（防合环误操作机械电气闭锁装置）接入可靠；检查主备电源进线柜微机保护装置（含备自投装置）系统取样二次电压（反应IOKV线电压或相电压）正确；以及检查高低压开关柜和变压器等一切完好情况下，主电源进线断路器通过二次控制开关（仪表门面板）电动合闸（后依次进行高压出线柜、变压器、低压柜的送电操作），配电设备带电工作。
2、停电操作：与送电操作顺序相反。
运行方式如变更为一路运行另一路退出，或两路同时停运检修，则在断路器电动分闸后将手车式断路器自运行位置摇出至检修位置，并挂〃禁止合闸，有人工作〃表示牌。
二次操作电源需退出的须将二次控制开关分开。
3、正常运行检查：正常运行中由主电源供电。
主电源进线断路器在运行合闸位置,备用电源进线断路器在运行分开状态，微机保护备自投装置应在自动投入状态，二次控制回路控制开关均在闭合位置，提供操作电源装置的直流电源装置应显示系统正常，直流电压输出正常（保护装置显示屏及指示灯亮）。
4、异常情况下：1＞主电源突然失电：在操作电源和备自投装置正常情况下，备自投装置经设定的时间间隔（一般KlOS）自动将备用电源进线断路器合闸。
由主电源切换为备用电源供电，主电源进线断路器处于运行分开状态,检查其它设备有无异常后系统恢复正常工作（如备用电源所供负荷于主电源非1/1比例而仅为保负荷时,在备用电源保安负荷投入前应有非保安负荷自动切除措施）。
2›主备电源均突然失电：此情况出现较少。
说明电网可能出现线路故障，需将两侧进线断路器或有故障的进线断路器摇出至试验位置，待查明原因后再按顺序要求送电。

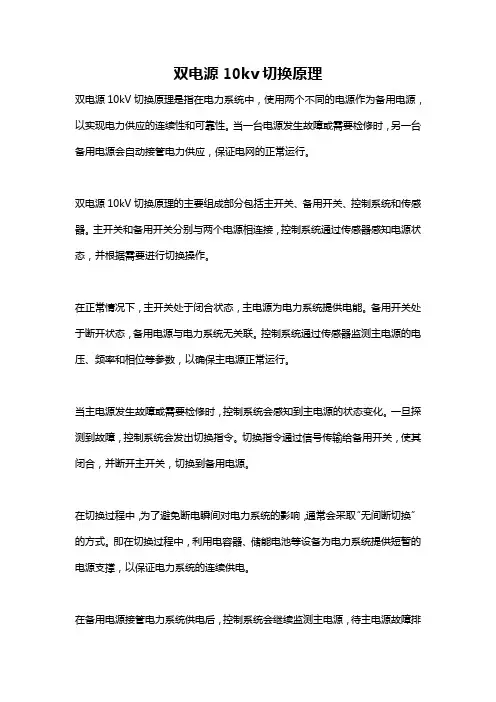

双电源10kv切换原理
双电源10kv切换原理双电源10kV切换原理是指在电力系统中，使用两个不同的电源作为备用电源，以实现电力供应的连续性和可靠性。
当一台电源发生故障或需要检修时，另一台备用电源会自动接管电力供应，保证电网的正常运行。
双电源10kV切换原理的主要组成部分包括主开关、备用开关、控制系统和传感器。
主开关和备用开关分别与两个电源相连接，控制系统通过传感器感知电源状态，并根据需要进行切换操作。
在正常情况下，主开关处于闭合状态，主电源为电力系统提供电能。
备用开关处于断开状态，备用电源与电力系统无关联。
控制系统通过传感器监测主电源的电压、频率和相位等参数，以确保主电源正常运行。
当主电源发生故障或需要检修时，控制系统会感知到主电源的状态变化。
一旦探测到故障，控制系统会发出切换指令。
切换指令通过信号传输给备用开关，使其闭合，并断开主开关，切换到备用电源。
在切换过程中，为了避免断电瞬间对电力系统的影响，通常会采取“无间断切换”的方式。
即在切换过程中，利用电容器、储能电池等设备为电力系统提供短暂的电源支撑，以保证电力系统的连续供电。
在备用电源接管电力系统供电后，控制系统会继续监测主电源，待主电源故障排除或检修完成后，再次发出切换指令，使备用电源断开，主电源重新接管电力系统供电。
整个切换过程实现了主备电源之间的平滑过渡，保证了电力系统的稳定供电。
此外，为了进一步提高双电源切换的可靠性，可以采取双重供电线路的方式，即将主电源和备用电源连接至不同的变电站或输电线路上，以防止因单一供电故障造成的停电。
总之，双电源10kV切换原理通过主备电源之间的切换操作，确保了电力系统的连续供电。
在电力系统中的应用可以提高供电的可靠性和稳定性，降低了电力故障对用户的影响，并提升了电力系统的运行效率。
双电源自动切换开关的原理说明
双电源自动切换开关的原理说明首先要解决的问题是电源的选择。
双电源自动切换开关通常使用两个电源源供电。
这两个电源源可以是两个不同的电网，或者一个电网和一个备用电源，如柴油发电机组。
电源选择的原则是选择一个主电源和一个备用电源。
主电源通常是所接电网，其电压和频率是稳定的。
备用电源可以是另一个电网，也可以是备用发电机组。
为了保证电源的弹性，通常会使用静态切换装置，比如自动切换装置（ATS）或电源切换开关（PDU），来实现电源的选择。
闸板开关是双电源自动切换开关的核心部分。
闸板开关有两个闸板，分别连接到主电源和备用电源。
当主电源正常供电时，主闸板闭合，备用闸板断开，电源信号被主闸板传输给负载设备。
同时备用闸板的触点也接通开关控制回路，以保持备用电源处于工作状态。
当主电源发生故障或不稳定时，主闸板断开，备用闸板闭合，电源信号则被备用闸板传输给负载设备，实现电源的切换。
控制电路是双电源自动切换开关的智能化部分，它负责检测主电源和备用电源的状态，并控制闸板开关的动作。
控制电路通常包括电压检测电路、频率检测电路、工作状态监测电路和控制逻辑电路等。
电压检测电路用于检测主电源和备用电源的电压，当主电源的电压低于设定值时，控制电路判断主电源电压不稳定，触发闸板开关的切换动作。
频率检测电路用于检测主电源和备用电源的频率，当主电源的频率超出设定范围时，控制电路判断主电源频率异常，触发闸板开关的切换动作。
工作状态监测电路用于检测闸板开关的工作状态，确保切换的可靠性。
控制逻辑电路根据电压、频率和工作状态的检测结果，确定闸板开关的动作。
总结起来，双电源自动切换开关的原理是通过电源选择、闸板开关和控制电路三个方面的配合工作，使设备或系统能够根据主电源的状态自动切换到备用电源，以实现电源的自动备份和持续供电，并保证切换的可靠性和稳定性。
10KV双电源相互切换操作流程(1页)
10KV双电源相互切换操作流程
电源自动切换控制。
在正常情况下，库区由变电站两路电源分两个回路供电，母联柜在分闸状态（分闸绿灯亮）。
在自动控制状态下，如果变电站停止一
个回路电源，控制系统将自动切断这一回路与变电站电源开关，然后自动联接另一回路电源，由另一路电源给两个回路供电，在停止供电的进线柜上KV电压指示表显示为0，开关在分闸状态（分闸指示绿
灯亮），母联柜在合闸状态(合闸指示红灯亮)。
而在变电站恢复这一
路电源后，需手动操作恢复这一路电源供电。
要保证控制系统能自动控制操作，需确认以下各设备的工作状态：
1、确认全自动智能直流屏在工作状态(观察屏幕显示)，确认各
状态显示正常，如有异常，立即处理。
2、确认两个电源进线柜开关在工作位置(工作位置指示灯亮(白
灯亮)。
3、确认母联柜上控制选择开关选择在自动位置。
4、确认各开关柜操作机构在储能状态（储能开关选择1位置，
储能指示灯亮（黄灯亮）。
以上4项需全部确认，否则系统不能自动控制切换电源。
如果5号变压器停用，在自动联接供电后需合5AA6联络柜闸，
给6AA4配电柜供电，6AA4配电柜给自动智能直流屏电池组充电，保证控制系统供电运行。
双电源自动切换装置
工程名称 配电箱编号 自动模式（旋钮旋至自动模式） 断开主电，备用电源是否自动投入 1 备用电源自动投入后，用万用表测量双电源切换装 L1-L2电压值： 置输出端电压 L1-N电压值： 送入主电，主用电源是否自动投入 2 备用电源自动投入后，用万用表测量双电源切换装 L1-L2电压值： 置输出端电压 L1-N电压值： 是□ L2-L3电压值： L2-N电压值： 是□ L2-L3电压值： L2-N电压值： 否□ L1-L3电压值： L3-N电压值： 否□ L1-L3电压值： L3-N电压值： 双电源切换装置型号
手动模式（旋钮旋至手动模式） 1 2 3 使用手柄，切换至主电，是否正常运行 使用手柄，切换至备电，是否正常否□
调试记录： 此配电箱的双电源切换装置外部检查接线无误，主备电自动切换正常/不正常,有/无异响，主备电及断电手动切换正常/不正常,有/无异响，此装 置主备电输出端电压正常/不正常。 调试结论： 经试运行，符合/不符合相应规范规定。 施工单位：xxxxxxxx工程有限公司 调试人员（签字）： 日期： 监理单位：xxxxx工程顾问有限公司 现场人员（签字）： 日期： 建设单位：xxxxx城投集团 现场人员（签字）： 日期：
企业10kV供电系统增加快速切换装置
企业10kV供电系统增加快速切换装置摘要：随着现代技术的发展，提高生产力也是电力系统面临的挑战。
非线性负荷和冲击的增加严重污染了电力系统。
随着各种先进技术的引入，供电质量也有所提高。
特别是电压跌落不仅会导致故障，还会直接或间接造成经济损失，从而提高供电质量。
电源切换是用户电源技术设备，为提高电源可靠性提供了经济高效的解决方案，并为工作负荷提供不间断电源。
关键词：双电源自动切换；供电系统由于10千伏外内部电网供电故障，大中型企业经常发生非正常或短时断电(通常称为停电)。
由于工艺的连续性和特殊性，突然停电可能导致长时间停工、工艺中断甚至生产设备报废，从而给企业带来巨大的经济损失。
一、慨况当今许多10kv供电企业可靠性双路电源供电主要解决方案和安装备自投装置。
备自投装置适合中型企业。
但是，即使是备自投装置也不太适合石油化工、金属冶金等需要不间断电源的企业。
原因是这些公司由于电机的反馈电压，发动机负荷很大，由于失电到失压、调节低压运行或无电压，这个过程可能需要1-2秒或更长时间。
电动机完全断开了。
延迟时间长的电动机即使不停机，也会因无母线电压(一般为额定电压的20%~35%)和转速明显降低而影响产品质量。
供电恢复会增加启动电流，影响供电网冲击产生。
在系统400 V中，接触器脱扣是低电压将导致，变频器闭合。
因此，备自投普通不符合具有特定营养需求的石化行业。
备自投置的一个主要原因是启动时间太晚或者启动后备用电源的启动时间太长。
备自投装置设计和开发，其需要和技术特点不符合化工企业。
关于启动条件，失压起动仅使用；合闸时使用延时无压策略。
为了反相或相位差避免过大造成的冲击电流，备自投装置通常会设置较长和较低的电压值。
某些特征决定了化工企业备自投装置不安全、可靠、不间断供电的要求。
二、供电系统的组成如建筑单体20 000～25 000 m2，供电系统有外市电引入，高压10 kV、油机备用、变压器和低压配电系统。
1.负荷组成。
10kV双电源交流控制互备自投系统
10kV双电源交流控制互备自投系统摘要：多电源系统的智能切换控制分析是一种全新的针对多路电源自动投切的研究，弥补了当前电源切换仅限于双电源系统的研究与应用的空白。
文中首先介绍了电源切换系统现状及多电源切换系统的常规实现，阐述了双电源切换在现实应用中无法满足多电源转换及控制需要，而现有的多电源控制方法的不成熟加大了实现的难度及控制的风险，结合成熟的互备自投控制理论与利用稳定可靠的互备自投装置，运用分组方法从而实现多电源的智能、快速及安全切换，并配置后备操作互锁，极大地提高系统的安全与稳定性。
关键词：多电源；切换；互备自投；互锁在电力系统自动控制领域，电源切换目前主要集中在双回路电源的自动投切，如市电．市电自投系统、市电．发电白投系统等，其控制系统及操作装置的研究与应用已经非常成熟，然而对于多电源系统的研究与产品的开发目前仍是非常滞后，无法满足随着社会经济高速发展及物质生活水平提高人们对供电稳定性及供电质量的要求。
除改善电源系统本身的电能质量，发展与建立多电源的自动切换与各投是提高供电可靠与安全性最有效的方法与途径，然而多回路电源自动投切与控制却是其中的难题，既要满足复杂控制的要求，又要满足安全可行的要求。
本文将以四电源的智能快速切换的研究为例详细阐述多电源自动投切的理论与方法，对电力建设的发展与社会经济的促进具有重要与积极的作用。
1电源切换系统现状随着社会经济的发展，物质生活水平的不断提高，人们对优质的供电电源的要求也日益苛刻，不单追求无波动、无闪变、无突降和无谐波等高质量，更要求供电安全与不问断。
一回路电源无法满足的情况下，发展成为双电源供电，一用一备，一回故障时另一回能自动切换并备供，保证了用电负荷的不间断供电，保障了人们生命财产安全。
双电源供电的理论及应用，包括双电源转换设备、双回路自投装置的研发及制造都非常丰富与成熟，有电源系统的双回路投切，也有负荷终端的双电源转换。
一用一备双电源切换，备用电源在常用电源故障时若同时出现问题，双电源投切将失去意义，因此一回路备用也许仍不能满足人们无止境的需求。
双电源自动切换开关工作原理
双电源自动切换开关工作原理双电源自动切换开关是一种用于在一台设备或系统的供电源中发生故障时，自动切换至备用电源的装置。
它通常用于保障关键设备的连续供电，如电信系统、数据中心、医疗设备等。
双电源自动切换开关主要由电源输入、电源输出和控制系统三部分组成。
电源输入端连接主电源和备用电源，电源输出端连接待供电设备，控制系统负责检测电源的状态并控制切换。
具体而言，双电源自动切换开关的工作原理如下：1. 主电源供电情况下：当主电源正常供电时，控制系统会感知到主电源状态并保持开关处于主电源状态。
控制系统通过监测主电源电压、电流等参数，确保主电源供电状态稳定。
2. 主电源故障发生：当主电源发生故障，如电压下降或断电时，控制系统会立即感知到主电源状态的变化，并触发切换操作。
3. 切换至备用电源：一旦控制系统检测到主电源故障，它会启动备用电源并将开关切换到备用电源。
备用电源可以是备用电池、发电机或其他可靠的电源设备。
4. 稳定供电：一旦切换到备用电源，控制系统会监测备用电源的状态。
如果备用电源正常供电，它将保持开关处于备用电源状态，并继续为待供电设备提供稳定的电力。
5. 主电源恢复：当主电源的故障被修复，控制系统会感知到主电源状态的改变，并触发再次切换操作。
6. 返回主电源：一旦主电源恢复供电，控制系统将再次切换开关至主电源状态。
备用电源将停止供电并处于待机状态。
需要注意的是，双电源自动切换开关通常具有快速切换的功能。
在主电源发生故障时，它能够在数毫秒内完成自动切换，以确保供电的连续性，从而最小化设备的故障停机时间。
总结起来，双电源自动切换开关通过控制系统感知主电源的状态，并在主电源发生故障时迅速切换至备用电源，以保证待供电设备的稳定供电。
这种设计可以有效地提高设备或系统的可靠性和连续性，并在主电源故障时自动切换至备用电源，从而保障设备的持续运行。
10kV配网开闭所备自投装置及其远程监控系统
10kV配网开闭所备自投装置及其远程监控系统一、课程设计选题题目一：10kV配网开闭所备自投装置及其远程监控系统原理简介：“备自投装置”全称为“备用电源自动投切装置”的简称，它是10kV配网中常见的自动化装置。
为了提高供电可靠性，10kV配网开闭所也开始设置具有互供能力的双电源配电线路，使其形成网架，并在线路上设置备自投装置及其分段开关。
一旦发生事故，备自投装置就能迅速有效地对故障点进行隔离。
备自投装置在故障发生时具有自动“断开”功能，保障用户用电连续性。
故障排除后，备自投装置分段开关仍保持“断开”状态，无法自动复位，需巡检人员手动复位。
若在巡检人员来开闭所之前再次出现故障，则无备用电源投入使用，用户断电。
基于以上不利因素，备自投装置需配备状态监控模块。
当备自投装置动作时，其状态监控模块获知该信息并发送至远端监控中心，远端监控中心获知后立即派巡检人员前往相应开闭所进行巡检复位操作。
为了更好地分析判别故障，远端控制中心在获取备自投装置动作信息的同时，还应获得开闭所电力系统状态信息，此信息也通过状态监控模块获得。
设计要求：(1) 调查研究10kV配网开闭所备自投装置特点、功能；绘制10kV配网开闭所备自投装置接线图。
(2) 设计备自投装置状态监控模块，确定以下功能：1、操作方式2、数据采集（自行设计若干遥信量、遥测量）；3、数据通信；4、执行命令；5、其他。
(3) 画出位于开闭所内的远方终端（RTU）结构框图，说明图内各模块功能。
(4) 结合“执行命令”，选择数据通信规约，详细说明通信报文格式。
二、基本原理介绍2.1 10kV配网开闭所备自投装置特点和功能2.1.1 10kV配网开闭所备自投装置的工作情况开闭所10 kV 馈线在I段一回供1000 kV A所用变10 / 0.4 kV, 开闭所10 kV 馈线在1I段一回供1000kV A所用变10/0.4kV, 两台所用变一台工作, 一台冷备, 低压系统母联合位。
消防系统双电源自动切换原理
消防系统双电源自动切换原理消防系统是现代化建筑中必不可少的设备之一，为了保证系统的稳定运行，防止突发事件给人员和财产带来严重损害，消防系统需要配备双电源自动切换装置。
本文将介绍消防系统双电源自动切换原理。
一、双电源自动切换的概念及作用双电源自动切换，指在电力系统正常供电时使用主电源，当主电源发生故障或中断时，自动切换到备用电源供电的装置，用于保证消防系统及时正确地进行处理，从而达到减少火灾损失的效果。
通过双电源自动切换，消防系统可以得到深度保障。
二、双电源自动切换装置的结构组成1、主电源部分：包括电源输入、主接触器、欠压保护、级联保险丝、电动机控制保护等组成。
3、控制系统部分：包括主控制器、备份控制器、交流和直流电源、指示灯、控制线路等组成。
在正常供电情况下，主电源直接带动消防泵工作，同时备用电源处于待机状态。
当主电源故障或中断时，主接触器自动断开，同时级联保险丝起保护作用，主控制器感应到信号立即采用控制电路，使备用电源电磁接触器闭合。
再利用电磁接触器带动备用电源，并切换到备用路供电，保证消防泵继续工作，保证安全。
1、双电源自动切换装置必须经过验收合格才能使用，其安装应符合规定和标准。
2、在正常情况下，主电源和备用电源均要保持良好的供电状态，以保证消防系统稳定运行。
3、双电源自动切换装置应经常进行检测和维修，以保证其正常工作。
4、在使用双电源自动切换时，一旦发现故障应及时处理，保证安全。
总之，消防系统双电源自动切换起到了保证消防系统正常、稳定、长时间工作的柱石作用，是现代高品质建筑的关键。
在保证消防设备的安全可靠性、实用性等方面，我们还需继续深化探讨，并积极借鉴国际上的先进经验和技术，以提高消防设备的安全可靠性和实用性，为保障人民生命财产安全做出更大的贡献。
双电源在线自动切换装置的研制
双 电源在 线 自动切换装置 的研 制
郎定川 ，李高平 ，朱新 生 ，万研新 ，高长发 ，张 杰 ，王 昌杰
（ 中国酒泉卫星发射中心 ，甘肃
摘
酒泉
７２５） ３ ７ ０
要 ：针 对双电源供电系统 中，双 电源转换开关动作切换 时出现供 电中断的问题 ，研制一种 双电源在
时间 ＼
转 换 动作
ｒＣ ） Ｐ级
１５ ３ ．～ ｓ
ｆＣ Ｐ 级）
０４５ ４ ． ～ｓ
（Ｃ ） Ｐ级
Ｏ１ ０３ ．～ ．ｓ
ｆＣ ） Ｐ级
００ ｓ ．５
时 间
图 １ ＡＳ Ｔ 电气 原 理 图
切 换 时 间 ０ １ ０可 调 ０ ２ ０可 调 ０ ３ ｓ 调 ０ ３ ｓ 调 ～８ｓ ～５ｓ ～ ０可 ～ ０可
动 ，引起重 大损失 。鉴于此 ，中国酒泉卫 星发 射 中心研 制 了双电源在线 自动切换 装置 ，实 现了对用 电设备 的不 问断 供 电。
二 、双 电源 在 线 自动 切 换 装 置 总体 技 术方 案 １设 计 原 则 ．
负载
（） 双 电 源 可采 用 双 回３ ０ ２ Ｖ市 电或 一 回３ ０ １ ８ Ｗ２ ０ ８ Ｗ ２ ０ 市电 、一 回发 电机 电源 。 ２Ｖ
备用 电源） 进行 自动转 换 ，正常 状态 时 由常用 电源 供 电 ，
当常用 电源出现异 常时 ，经 已设定 的延时后 自动 转换至备
表 １ Ａ Ｓ 作 时 间表 Ｔ动
＼ 型别 断 路 器投 负 荷 开关 双 接 触 器 双 控 制保 护 器
北京电力公司10kV开闭站配电室典型设计.
前言按照国家电网公司统一要求，北京电力公司积极开展了10kV开闭站站配电室的典型设计工作，按照国家电网公司的模块化设计要求，结合北京电网高可靠性供电要求的特点，在总结北京电力公司多年配电网设计经验的基础上，组织设计单位、配电专家和运行单位共同编写了《10kV开闭站配电室典型设计》。
典型设计内容包括设计细则和模块化设计方案。
设计细则中在明确接线方式、设备选型原则的基础上，重点考虑了站内照明、通风、消防、设备标识等标准化的要求，将北京电力公司红旗站要求落实到典型设计中；在模块化设计方案中，除采用了典型的双电源接线方式外，还考虑了解决老旧开闭站重载问题的三电源开闭站接线方式；为提高供电可靠性，解决因系统波动和倒闸操作给居民造成的停电问题，在朝阳供电公司开展低压合环倒闸操作试点工作的基础上，规范了低压合环的详细技术要求，为此项工作的推广创造了条件。
《10kV开闭站配电室典型设计》作为北京电力公司开展配电网设计工作的规范性文件，今后新建配电网工程必须严格按照典型设计进行，若有不符合典型设计的内容必须由公司典型设计工作小组进行审核，并经过公司生产技术部的确认，也请公司所属各设计单位和各供电公司的技术人员在实际工作中严格把关，保证典型设计的有效执行。
10kV开闭站配电室典型设计工作在公司领导的高度关注下，通过设计单位历时半年多的努力，并经过公司配电专家和各供电公司技术人员的认真审核，以及很多退休老专家的亲身参与和言传身教，再此一并表示感谢！批准人：王风雷领导小组成员：牛进苍、郭建府、刘磊、陈强、卢立君顾问：王颂虞、郭鹏武编写小组成员：陈国峰、李勤、阎林妹、孙守龙、官志勇、高天佐、陈尚、贺缨、罗春、马磊、马晓东、杨洋、陈庆来、赵治国、马友军、杨宏声、王国纯目录第1章配电工程典型设计编制依据 (2)1.1设计原则 (3)1.2编制依据性文件 (3)1.3典型方案的相关说明 (4)第2章配电工程典型设计方案说明及一览表 (13)2.1典型设计方案及模块说明 (14)2.2典型设计模块一览表 (16)2.3子模块一览表 (18)第3章配电工程典型设计方案 (18)3.1开闭站典型方案KA-2-1-BJ、KA-2-2-BJ、KA-2-3-BJ........................................................................................................... 错误！未定义书签。
10KV双电源转换装置(上海朴田电气有限公司)
1.概述ZW10S-12型高压双电源互投装置（以下简称装置）是由一台高压真空断路器和智能控制器两部分组成。
应用于交流50赫兹、额定电压12KV以下、额定电流至630A的双路电源供电系统中，当一路电源发生停电或欠压时自动切换到另一路正常电源供电，可靠保证供电的连续性。
同时具有短路及过流等保护互锁功能，有效避免了负载故障时不必要的再次供电冲击。
在常用电源发生故障停电时,切换装置可以完成与备用电源的自动切换,以保证可靠性和安全性。
也可根据负载的需要进行两路电源之间的选择切换。
特别适用于不允许断电的重要场所,作为保证连续供电的重要电气控制装置。
为新一代设计新颖、性能完善、安全可靠、自动化程度高、使用范围广的自投自复型双路电源自动切换产品。
产品在设计上保证了两路高压电源的完全隔离，同时采用完善可靠的机械和电气连锁，因此具有非常高的安全性和可靠性。
该产品适用于对供电可靠性和安全性要求较高的双电源电力用户，作为双电源供电系统的控制和保护设置。
产品广泛使用于油田、矿山、冶金、化工、铁路、通讯、机械等10kV 配电线路，工矿企业10kV线路。
2.型号及其含义3.符合标准3.1 IEC 60947-1 总则3.2 IEC 60947-6-1 (1989) <<自动转换开关电器>>3.3 GB 14048.113.4 IEC 60947-2 GB14048.2 <<断路器>>4.正常工作条件4.1周围空气温度上限值不超过+55℃,下限值不超过-25℃。
4.2安装地点的海拔高度不超过2000米。
4.3大气的相对湿度在周围空气温度为+40℃的时不超过50%，在较低的温度下可以有较高的湿度;最湿月的月平均最低温度为+25℃时,平均最大相对湿度为90%,并考虑到因湿度变化发生在产品表面的凝露。
4.4污染等级为三级。
4.5运行地点无强烈震动和冲击,无腐蚀金属和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质。
10kV双电源交流控制互备自投系统112
10kV双电源交流控制互备自投系统摘要：多电源系统的智能切换控制分析是一种全新的针对多路电源自动投切的研究，弥补了当前电源切换仅限于双电源系统的研究与应用的空白。
文中首先介绍了电源切换系统现状及多电源切换系统的常规实现，阐述了双电源切换在现实应用中无法满足多电源转换及控制需要，而现有的多电源控制方法的不成熟加大了实现的难度及控制的风险，结合成熟的互备自投控制理论与利用稳定可靠的互备自投装置，运用分组方法从而实现多电源的智能、快速及安全切换，并配置后备操作互锁，极大地提高系统的安全与稳定性。
关键词：多电源；切换；互备自投；互锁在电力系统自动控制领域，电源切换目前主要集中在双回路电源的自动投切，如市电．市电自投系统、市电．发电白投系统等，其控制系统及操作装置的研究与应用已经非常成熟，然而对于多电源系统的研究与产品的开发目前仍是非常滞后，无法满足随着社会经济高速发展及物质生活水平提高人们对供电稳定性及供电质量的要求。
除改善电源系统本身的电能质量，发展与建立多电源的自动切换与各投是提高供电可靠与安全性最有效的方法与途径，然而多回路电源自动投切与控制却是其中的难题，既要满足复杂控制的要求，又要满足安全可行的要求。
本文将以四电源的智能快速切换的研究为例详细阐述多电源自动投切的理论与方法，对电力建设的发展与社会经济的促进具有重要与积极的作用。
1电源切换系统现状随着社会经济的发展，物质生活水平的不断提高，人们对优质的供电电源的要求也日益苛刻，不单追求无波动、无闪变、无突降和无谐波等高质量，更要求供电安全与不问断。
一回路电源无法满足的情况下，发展成为双电源供电，一用一备，一回故障时另一回能自动切换并备供，保证了用电负荷的不间断供电，保障了人们生命财产安全。
双电源供电的理论及应用，包括双电源转换设备、双回路自投装置的研发及制造都非常丰富与成熟，有电源系统的双回路投切，也有负荷终端的双电源转换。
一用一备双电源切换，备用电源在常用电源故障时若同时出现问题，双电源投切将失去意义，因此一回路备用也许仍不能满足人们无止境的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内容：10KV双电源自动切换装置
产品名称：10KV双电源自动切换装置(2009-08-24 21:48:45)
产品规格：GYATS-12-630A
产品编号：LJ-001
10KV中压智能双电源自动切换装置
GYATS-12-630A
双电源装置负荷切换开关性能：FTK操动机构、带电显示器、二次仪表、2~3P.T(TV)或P.T 加电源变压器、监控保护、故障指示器、电磁锁、手动/自动闭锁。
双电源装置负荷切换开关柜体积小，耐候性强，维护简单，这种介质绝缘强度高，灭弧性能极好；安全可靠。
正常使用环境条件
a 、海拔不超过2000m
b 、环境温度：-25℃--+55℃
c 、相对湿度：日平均值不大于95%，月平均值不大于90%
d 、安装地点：安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所
e 、地震裂度不大于8度
适用范围
10KV智能双电源自动切换装置,是本公司采用最新技术开发的产品，适用于交流50/60Hz、额定工作电压6KV~10KV，额定电流从630A-1250A的双电源供电系统。
在常用电源发生故障时，切换装置可以实现与备用电源或发电机的自动切换，以保证供电的可靠性和安全性。
也可根据负载的需要进行两路电源之间的选择性切换。
产品具有过载、欠压、短路、断相保护功能。
特别适用于消防、机场、电视台、医院、商场、银行、化工、冶金、高层建筑和军事设施等不允许断电的重要场所，作为保证连续供电的重要电气装置。
符合标准
• IEC 60947-1总则
• IEC 60947-6-1（1989）《自动转换开关电器》
• GB 14048.11
• IEC 60947-2 GB14048.2《断路器》
正常工作条件
•周围空气湿度上限值不超过+40℃，下限值不超过-5℃，24h的平均值不超过+35℃。
•安装地点的海拔高度不超过2000m。
•大气的相对湿度在周围空气温度为+40℃时不超过50%，在较低的温度下，可以有较高的湿度；最湿月的月平均最低温度为+25℃时，平均最大相对湿度为90%，并考虑到因湿度变化发生在产品表面的凝露。
• 污染等级为Ⅲ级。
• 运行地点无强烈振动和冲击，无腐蚀金属和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁场干扰。
产品特点
采用高性能单片机程序控制、大屏幕背光LCD显示；
抗干扰能力强、精度高；
保护功能齐全具有过载、欠压、短路、断相保护，具有故障报警等功能
切换时间延时可调、动作时间准确；
无噪音运行，节能降耗，安装方便操作简单、稳定性能高。
性能特点
控制器对两路电源的各相电压同时进行在线检测，当电源电压低于额定电压的70-80%时，控制器经过比较判断，将检测结果直接送到控制器面板上LCD显示出来，并通过延时电路延时后向电操机构发出切换指令.
对于自投自复的切换装置，其控制功能见表1：在自动控制状态下，在电源正常时应由常用电源供电，当常用电源出现异常（任意一相发生欠压或缺相）时，经一定的延时后自动切换至备用电源供电；当常用电源恢复正常后，经一定的延时后自动返回到常用电源供电；如果正在使用的电源出现异常时，控制器将发出报警声，以提示操作人员及时修复，确保电源长期处于热备份状态。
该报警声按控制模式中的“分断”键可关闭。
表1 自投自复切换装置控制功能
注：Q1——控制常用电源的负荷开关。
Q2——控制备用电源的负荷开关。
切换动作延时（0~30s，用户无特殊要求时出厂整定在3s）。
返回动作延时（0~30s，用户无特殊要求时出厂整定在3s）。
控制电路
额定控制电路电压为交流 10kV(6kV)/50Hz ，控制电路电压（ Uc ），其工作范围85%Uc ≤ Us ≤ 110%Uc 。
转换控制电器
当出现下列情况时，转换控制器会发出转换指令：
断任意一相或失压；欠压： 8kV ～ 10kV(5kV ～ 6kV) 之间可任意设定；过压：10kV ～ 12kV(6kV ～ 7kV) 之间可任意设定。
如果用户订货无特殊要求和说明，则出厂时额定正常工作电压为～10kV(6kV)，转换电压设定为：欠压：～
9kV(5.3kV) ，过压：～ 11Kv(6.5kV)。
杆上双回路电源切换柜安装示意。
