ATS是双电源自动切换装置
ats双电源开关工作原理(一)
ats双电源开关工作原理(一)ATS双电源开关工作原理解析1. 什么是ATS双电源开关ATS（Automatic Transfer Switch）双电源开关，又称为自动切换开关，是一种用于在主电源故障或异常情况下实现自动切换到备用电源的装置。
它主要用于确保关键供电设备在主电源故障时能够无缝切换到备用电源，保障电力供应的连续性和可靠性。
2. ATS双电源开关的工作原理ATS双电源开关主要由自动切换控制器、主电源供电线路、备用电源供电线路和负载设备组成。
其工作原理如下：2.1 主电源供电状态1.当主电源正常供电时，自动切换控制器监测到主电源电压稳定，并通过内置的电压监测电路来确保电压在设定范围内。
2.在主电源供电状态下，自动切换控制器将主电源的电源输出与负载设备相连接，主电源为负载设备供电。
2.2 主电源故障状态1.当主电源发生故障或电压异常（超过设定范围）时，自动切换控制器感知到电源状态的变化。
2.在主电源故障状态下，自动切换控制器会迅速断开主电源供电线路，并切换到备用电源供电线路。
3.同时，自动切换控制器会监测备用电源的电压稳定性，并确保备用电源电压在设定范围内。
4.一旦备用电源电压稳定，自动切换控制器会将备用电源的电源输出与负载设备相连接，实现无缝切换。
5.在主电源恢复正常后，自动切换控制器会再次迅速切换回主电源供电状态。
3. ATS双电源开关的应用ATS双电源开关广泛应用于保证关键设备和系统的持续供电，例如：•数据中心：保障服务器设备稳定运行，避免数据中断和丢失。
•医疗设备：确保医疗设备不会因为电力问题而停止工作，保障患者生命安全。
•电信基站：持续供电以保证通信网络的正常运行。
•工业自动化：保证生产线不会因为电力问题而停工，避免生产损失。
4. 总结ATS双电源开关是一种关键的设备，能够在主电源故障时实现无缝切换到备用电源，保证关键设备和系统的持续供电。
通过自动切换控制器的监测和切换功能，使得电力供应更加可靠，极大地减少了电力故障可能带来的影响和损失。
双电源自动切换开关(ATS)在站用电系统中的应用分析
双电源自动切换开关(ATS)在站用电系统中的应用分析摘要：现今ATS因其先进性与稳定性，已逐渐成为低压配电系统中重要组成部分，在相关工程设计中的应用范围越来越广泛。
本文通过对双电源自动切换开关(ATS)的作用介绍，对双电源自动切换开关(ATS)在站用电系统中的应用进行了简单的分析。
关键词：双电源；自动切换开关；站用电系统；应用；分析依据IEC标准定义：双电源自动转换开关是由一或多个转换控制开关以及其他电器所组成，用来检验电路，并能够将一或多个负载电源电路自一个电源转换至其它电源的自动电器，这类电器简称为ATS。
双电源自动切换开关(ATS)主要适用于1000V交流电之内的紧急电力供应系统中，换接电源时主要负责中断负载供电。
1 双电源自动切换开关(ATS)作用总结双电源自动切换开关(ATS)是电力系统中常用的电器开关设备，主要被用来监测电源电路运行，会在两路供电电源间，选择更安全、可靠的电源进行负载供电，以确保负载用电连续性[1]。
双电源自动切换开关(ATS)的主要特点基本体现在主电源与备用电源间的快速切换，单个的双电源自动切换开关在电路中大致与两台断路器的作用相同，投入成本相对断路器要低许多。
且双电源自动切换开关主要具有两种方式：一是机械连锁，二是电气连锁，其稳定性也更高。
站用系统中双电源自动切换开关最重要的作用，就是完成主备电源的自动切换。
一般情况，双电源自动切换开关主要需能够荷载电气设备正常的过电流，但当设备产生故障问题时，例如：断路，那么此电气设备的控制系统将会阻隔其电路的主回路，进而保证设备的运行安全。
而在站用电系统中加设双电源自动切换开关后，则可以省去电气设备的保护装置，例如：减去断路器、熔断线路控住器等，能够大幅减小系统运行维护成本。
于双电源自动切换开关来讲，其操作形式主要为单双电磁线圈两种，其能实现效果基本相同[2]。
站用系统电气设备主回路一般是与主电源连接，在主电源因故障问题断电时，双电源自动切换开关能够自动的将电气设备的主回路连接到备用电路上，有效保证电力的正常供应，使电气设备依然可以平稳运行。
ATS转换开关工作原理
ATS转换开关工作原理ATS (Automatic Transfer Switch) 转换开关是一种自动切换电源的装置，通常用于电力系统的备用供电和故障切换。
ATS的工作原理可以分为以下几个步骤：1.监测电源质量：ATS会持续监测来自主电源和备用电源的电压和频率。
在电源质量出现故障时，ATS会触发自动切换。
2.检测正常电源信号：当主电源的电压和频率都在设定的范围内时，ATS会将主电源连接到电负荷。
同时，备用电源会与电负荷隔离。
3.检测异常电源信号：当主电源的电压或频率超出设定的范围时，ATS会判断为主电源故障，触发自动切换。
4.切换操作：ATS会快速关闭主电源的断路器，并打开备用电源的断路器。
在切换过程中，ATS会确保在电源切换瞬间没有电能中断。
5.检测恢复信号：当主电源的电压和频率恢复到正常范围时，ATS会判断为主电源恢复正常，触发自动切回。
6.切回操作：ATS会快速关闭备用电源的断路器，并打开主电源的断路器。
同样，在切回过程中，ATS会确保没有电能中断。
1.电源监测模块：用于监测主电源和备用电源的电压和频率。
它通常与传感器和控制电路相连，以便及时检测电源质量。
2.控制电路：用于接收电源监测模块的信号，并根据设定的逻辑条件触发自动切换。
控制电路也可以接受手动操作的信号，以允许人工切换。
3.切换机构：用于控制主电源和备用电源的切换。
它通常包括电驱动装置和断路器。
在自动切换过程中，切换机构会快速打开和关闭断路器，以确保电能的连续供应。
4.保护装置：用于保护电源系统免受过电流、过电压和短路等故障的损害。
保护装置可以防止损坏ATS转换开关和连接的设备。
总之，ATS转换开关可自动切换电源，以确保在主电源故障时实现无人值守的备用电源切换。
它通过监测电源质量、判断故障情况、实施切换操作和恢复切换操作等步骤来保证电能持续供应。
ATS转换开关是电力系统备用供电和故障切换的重要组成部分，广泛应用于医院、数据中心、通信基站和工业自动化等领域。

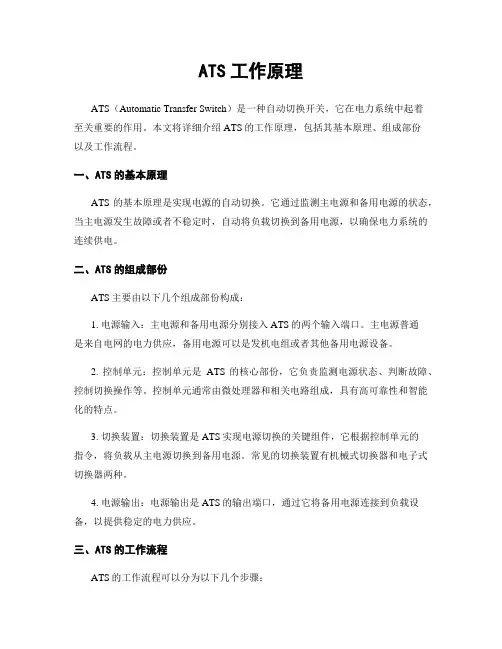

ATS工作原理
ATS工作原理ATS（Automatic Transfer Switch）是一种自动切换开关，它在电力系统中起着至关重要的作用。
本文将详细介绍ATS的工作原理，包括其基本原理、组成部份以及工作流程。
一、ATS的基本原理ATS的基本原理是实现电源的自动切换。
它通过监测主电源和备用电源的状态，当主电源发生故障或者不稳定时，自动将负载切换到备用电源，以确保电力系统的连续供电。
二、ATS的组成部份ATS主要由以下几个组成部份构成：1. 电源输入：主电源和备用电源分别接入ATS的两个输入端口。
主电源普通是来自电网的电力供应，备用电源可以是发机电组或者其他备用电源设备。
2. 控制单元：控制单元是ATS的核心部份，它负责监测电源状态、判断故障、控制切换操作等。
控制单元通常由微处理器和相关电路组成，具有高可靠性和智能化的特点。
3. 切换装置：切换装置是ATS实现电源切换的关键组件，它根据控制单元的指令，将负载从主电源切换到备用电源。
常见的切换装置有机械式切换器和电子式切换器两种。
4. 电源输出：电源输出是ATS的输出端口，通过它将备用电源连接到负载设备，以提供稳定的电力供应。
三、ATS的工作流程ATS的工作流程可以分为以下几个步骤：1. 监测主电源状态：ATS首先监测主电源的电压、频率、相位等参数，以确保主电源正常工作。
2. 监测备用电源状态：同时，ATS也监测备用电源的状态，包括电压、频率、相位等参数，以确保备用电源处于可切换状态。
3. 判断主电源状态：根据主电源的状态，ATS判断主电源是否正常。
如果主电源正常，则继续供电；如果主电源发生故障或者不稳定，进入下一步。
4. 判断备用电源状态：ATS判断备用电源是否处于可切换状态。
如果备用电源正常，则进行切换操作；如果备用电源也不可用，进入下一步。
5. 执行切换操作：ATS根据判断结果，通过控制单元发出切换指令，切换装置将负载从主电源切换到备用电源。
切换过程中，需要确保负载设备不间断供电，以避免电力中断。

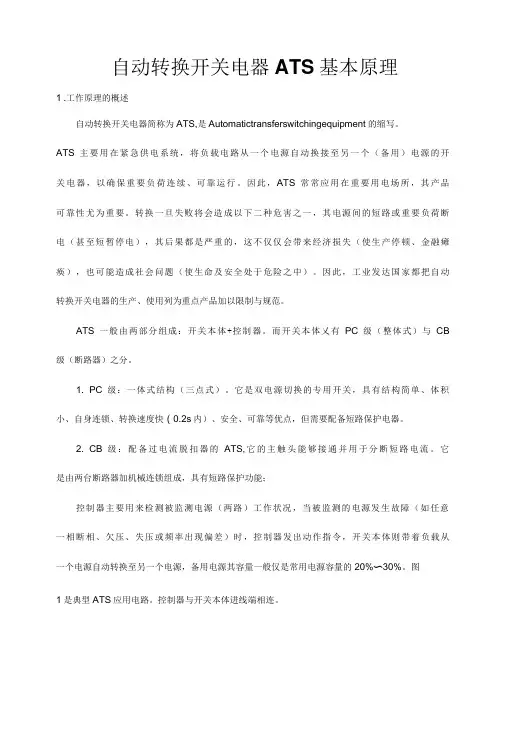

自动转换开关电器ATS基本原理
自动转换开关电器ATS基本原理1 .工作原理的概述自动转换开关电器简称为ATS,是Automatictransferswitchingequipment的缩写。
ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。
因此，ATS常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将会造成以下二种危害之一，其电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的，这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
ATS一般由两部分组成：开关本体+控制器。
而开关本体乂有PC级（整体式）与CB 级（断路器）之分。
1. PC级：一体式结构（三点式）。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快（0.2s内）、安全、可靠等优点，但需要配备短路保护电器。
2. CB级：配备过电流脱扣器的ATS,它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能；控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%〜30%。
图1是典型ATS应用电路。
控制器与开关本体进线端相连。
Un-常用电源（电网）Ug福用电源（发电机）Qg樨路保护电器，（熔断器隔离器）DN关制器]ATSE”一般负载重要负载图1ATSE典型应用电路ATS的控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一•种由传统的电磁式继电器构成；另一种是数字电子型智能化产品。
它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。
2 .CB级和PC级ATS性能比较2.1 两者机械设计理念不同CB级是由断路器组成，而断路器是以分断电弧为已任，要求它的机械应快速脱扣。
ATS工作原理
ATS工作原理ATS（Automatic Transfer Switch）是一种自动切换开关，用于在电力系统中实现电源的自动切换。
它可以根据电力系统的状态和需求，自动将负载从一台电源切换到另一台电源，以保证电力系统的连续供电。
ATS工作原理如下：1. 电源监测：ATS通过监测电源的电压、频率和相位等参数，实时监测电源的状态。
当主电源故障或者不稳定时，ATS会自动切换到备用电源。
2. 信号检测：ATS通过检测电源的信号，判断电源是否正常工作。
当主电源的信号异常或者消失时，ATS会自动切换到备用电源。
3. 控制逻辑：ATS内部设有控制逻辑，根据电源监测和信号检测的结果，决定是否进行切换。
当主电源故障或者不稳定时，ATS会通过控制逻辑切换到备用电源。
4. 切换过程：ATS在进行切换时，会先断开主电源，然后闭合备用电源。
这个过程通常在几毫秒内完成，以确保负载的连续供电。
5. 切换回复：一旦主电源恢复正常，ATS会再次进行切换，将负载切换回主电源。
这个过程也是在几毫秒内完成的。
ATS的工作原理保证了电力系统的可靠性和连续供电。
它可以应用于各种场合，如数据中心、医院、工厂等，保证关键设备和负载的正常运行。
以一个数据中心为例，当主电源发生故障或者不稳定时，ATS会自动将负载切换到备用电源，以保证服务器和网络设备的正常运行。
在切换过程中，ATS会监测备用电源的状态，确保备用电源正常工作。
当主电源恢复正常时，ATS会再次进行切换，将负载切换回主电源，以保持电力系统的稳定性。
ATS通常具有以下特点：1. 可靠性：ATS采用高可靠性的电子元件和机械结构，确保切换的可靠性和稳定性。
2. 快速切换：ATS的切换时间通常在几毫秒内完成，以确保负载的连续供电，避免因电源切换而造成的中断。
3. 自动化控制：ATS具有自动化控制功能，能够根据电源的状态自动进行切换，降低人工干预的需求。
4. 可编程性：ATS通常具有可编程的功能，可以根据用户的需求进行设置和调整，以满足不同场景的要求。
ATS双电源自动转换开关
双电源自动转换开关（ATSE）分为CB级和PC级两个级别。
CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。
PC级：能够接通、承载，但不用于分断短路电流的ATSE。
使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断6le,cosφ=0.5。
使用类别：AC-31B，适用无感或微感负载，接通与分断电流为1.5le,cosφ=0.8。
带漏电保护ATS的选择：ATS是否要加装漏电保护，主要取决于负载的使用性质和特点，为了防触电和确保人身安全，需要加装漏电保护，但在消防负载时为了保证电源的连续性和可靠性，又不希望加装漏电保护，这两者相互矛盾，所以建议非消防使用的ATS在电源侧和负载侧不宜加装总漏电保护，若须加装时建议加装在转换后各自出线的支路上，消防使用的ATS电源侧和负载侧不应加装漏电保护。
双电源自动切换开关工作原理接线图：如果您想了解更多有关ATS双电源自动转换开关方面的资讯，推荐您联系南京首科机电咨询详情。
南京首科机电有限公司集生产、贸易、技术、服务于一体的机电专业性公司。
公司经营广泛、品种繁多，主营批发零售各国知名低压电器、电工器材、工业用通风及抽风系统。
公司以“诚信铸就品牌，服务带来效益”的经营理念。
推行“VIP”式的营销服务机制，努力做好售前、售中、售后服务，并为用户建立档案，定期开展大客户综合回访，赢来了越来越宽广的市场空间。
公司主要代理销售品牌：总代理ABB、施耐德电气、〈MITSUBISHI〉三菱电机、〈FUI〉富士电机、〈OMRON〉欧姆龙自控元器件、美国通用GE电器、韩国LS 产电、士林电机、、西门子、火灾监控系统、工业插头插座、订制配电箱配电柜。
若您有相关方面的业务需求，欢迎登陆官网：或拨打吸顶悬浮位置电话咨询！。
双电源自动切换开关(ATS)在站用电系统中的应用分析电子教案
双电源自动切换开关( ATS) 在站用电系统中的应用分析双电源自动切换开关(ATS)在站用电系统中的应用分析摘要：文章首先对双电源自动切换开关的作用进行简要分析，在此基础上对双电源自动切换开关在站用电系统中的应用进行论述。
期望通过本文的研究能够促进双电源自动切换开关的推广应用有所帮助。
关键词：双电源自动切换开关站用电系统应用1•双电源自动切换开关的作用分析双电源自动切换开关简称ATS，它是一种可以完成主电源与备用电源之间自动切换的元器件。
如图1所示。
ATS的特点主要体现在如下几个方面：一是主备电源的快速切换；二是单个ATS的作用相当于两台断路器，投资成本低；三是ATS具有机械和电气两种联锁方式，从而使其具备更高的可靠性。
在站用电系统中，ATS最为主要的作用就是实现主电源与备用电源之间的自动切换，通常情况下，ATS只需要承受来自于电器设备的负荷电流，而当用电设备出现故障时，如过负荷、短路等，该用电设备的控制装置将会切断其主回路，从而确保设备的安全，当加装ATS之后，该电器设备将不再需要保护装置，换言之，可以省去断路器或是熔断器对该设备的保护控制。
对于ATS而言，其操作机构的型式有两种，一种是单电磁线圈，另一种是双电磁线圈，虽然这两种型式有所差别，但所能达到的效果却大体相同。
电器设备负荷侧的主回路通常都是与主电源侧进行连接，若是主电源侧出现故障导致断电时，ATS 会自动将电器设备负荷侧的主回路与备用电源侧进行连接，这样便可以确保供电不间断，从而使电器设备保持正常运行。
为满足各种不同场合的使用需要，ATS 有两种控制方式，一种是手动控制，另一种是自动控制，前者常被用于无负荷分合的检修场合。
2. ATS在站用电系统中的应用2.1站用电系统中常用的ATS目前，在站用电系统中较为常用的ATS有RWQ4系列和JXQ5系列，下面分别对这两个系列的ATS在站用电系统中的应用进行分析。
（1）RWQ4系列ATS的应用。
转 ATS双电源自动 转换开关 原理
转ATS双电源自动转换开关原理ATSEATSE(AutomaticTransferSwitchingEquipment)即自动转换开关电器;是由一个(或几个)转换开关电器和其它必需的电器组成，用于监测电源电路(失压、过压、欠压、断相、频率偏差等)、并将一个或几个负载电路从一个电源自动转换到另一个电源的电器。
如市电与发电的转换，两路市电的转换;主要适用于低压供电系统，即额定电压交流不超过1000V或直流不超过1500V，在转换电源期间中断向负载供电。
1.ATSE的定义1.1转换开关电器(转换开关)TransferSwitchingDevice(TransferSwitch)将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.2自动转换开关电器(ATSE)AutomaticTransferSwitchingEquipment(ATSE)由一个(或几个)转换开关电器和其它必需的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
电气行业中简称为"双电源自动转换开关"或"双电源开关"。
2.ATSE的分类ATSE可分为两个级别:PC级和CB级。
PC级ATS E:只完成双电源自动转换的功能，不具备短路电流分断(仅能接通、承载)的功能;CB级ATS E:既完成双电源自动转换的功能，又具有短路电流保护(能接通并分断)的功能。
3.ATSE的发展历程电源切换系统类产品发展大体经历了三类:接触器类、塑壳断路器类/负荷隔离开关类、一体式自动转换开关电器类。
3.1接触器类此类电源切换系统以接触器为切换执行部件，切换功能用中间继电器或逻辑控制模块组成二次回路完成控制功能，一般为非标产品，缺点是主回路接触器工作需要二次回路长期通电，容易产生温升发热、触点粘结、线圈烧毁等故障。
因为是非标产品，其组成元器件较多，产品质量受元器件、制造工艺制约，故障率较高，现已逐渐被新产品代替。
ats双电源切换开关
ATS双电源切换开关1. 简介ATS（Automatic Transfer Switch）双电源切换开关是一种用于自动切换电源的装置，可在一定条件下自动将电源切换至备用电源，以保证电力系统的持续供电。
本文将介绍ATS双电源切换开关的原理、功能和应用。
2. 原理ATS双电源切换开关的工作原理是通过控制电路实现电源的自动切换。
通常情况下，主电源为市电，备用电源为发电机。
当主电源出现故障或不稳定时，ATS双电源切换开关会自动将电源切换至备用电源，以确保电力供应的连续性。
3. 功能ATS双电源切换开关具有以下功能：•自动监测：可以实时监测主电源的电压、频率和相序等参数，一旦检测到异常，立即进行电源切换。
•自动切换：在检测到主电源故障或不稳定时，ATS双电源切换开关会自动切换至备用电源，保证电力不间断供应。
•自动恢复：在主电源恢复正常时，ATS双电源切换开关会自动切换回主电源，并停止备用电源的供电。
4. 应用场景ATS双电源切换开关广泛应用于以下场景：4.1 电力系统ATS双电源切换开关在电力系统中起到关键作用。
当主电源出现故障时，ATS 开关会自动切换至备用电源，确保关键设备持续运行，避免停电造成的损失。
4.2 IT机房IT机房是一个对电力供应要求非常高的场所，任何中断都可能导致数据丢失和系统瘫痪。
ATS双电源切换开关可以在主电源故障时自动切换至备用电源，保证IT机房的持续供电。
4.3 医疗设备医疗设备需要持续稳定的电力供应，以确保患者的生命安全。
ATS双电源切换开关可在主电源故障时自动切换至备用电源，保障医疗设备正常运行。
5. 安装和使用注意事项在安装和使用ATS双电源切换开关时，请注意以下事项：•由于ATS双电源切换开关涉及到电源切换，因此在安装前请务必断开主电源和备用电源，以确保安全。
•安装时请遵循厂家提供的安装指南，确保ATS双电源切换开关正确接线。
•为了保证正常切换，备用电源应该与主电源使用不同的电源线路。
ATS工作原理
ATS工作原理ATS（Automatic Transfer Switch）是一种自动切换开关，用于在电源故障或者停电时，将电力负载从一个电源切换到另一个备用电源，以确保电力持续供应。
ATS工作原理是通过监测电源状态和控制开关动作来实现自动切换。
ATS通常由电源监测装置、控制器和切换装置组成。
电源监测装置用于监测主电源和备用电源的电压、频率和相序等参数，以判断电源是否正常。
控制器根据电源监测装置的信号，通过控制切换装置的动作来实现自动切换。
切换装置包括主刀刀闸和备刀刀闸，用于切换电力负载的供电路径。
在正常情况下，主电源供电，备电源处于待命状态。
当主电源发生故障或者停电时，电源监测装置会检测到电源异常，并发送信号给控制器。
控制器根据接收到的信号，判断是否需要切换电源。
如果需要切换，控制器会发送指令给切换装置，使主刀刀闸断开，备刀刀闸闭合，将电力负载切换到备电源上。
当主电源恢复正常时，控制器会再次发送指令，使备刀刀闸断开，主刀刀闸闭合，恢复主电源供电。
ATS工作原理的关键在于电源监测装置的准确性和控制器的可靠性。
电源监测装置需要能够准确地监测电源的状态，包括电压、频率和相序等参数，以确保在主电源故障或者停电时能够及时切换到备电源。
控制器需要具备稳定的控制能力，能够根据电源监测装置的信号，准确地判断是否需要切换电源，并能够控制切换装置的动作，确保切换过程的安全可靠。
ATS广泛应用于各种需要持续电力供应的场所，如医院、数据中心、通信基站等。
它可以在电源故障或者停电时，自动切换到备用电源，保证关键设备的正常运行，避免因电力中断而造成的损失。
总之，ATS工作原理是通过监测电源状态和控制开关动作来实现自动切换，确保电力负载在主电源故障或者停电时能够及时切换到备用电源，以保证电力持续供应。
ATS在各种需要持续电力供应的场所起着重要的作用，提高了电力供应的可靠性和稳定性。
ats双电源开关参数
ats双电源开关参数摘要：一、ats双电源开关概述1.ats双电源开关定义2.ats双电源开关作用二、ats双电源开关参数详解1.额定电压2.额定电流3.短路耐受能力4.转换时间5.操作模式三、ats双电源开关应用领域1.数据中心2.通信行业3.工业自动化4.医疗设备四、ats双电源开关选型建议1.选择适合的额定电压和电流2.根据负载类型选择合适的转换时间3.考虑操作模式和安装方式正文：ats双电源开关是一种具有自动转换功能的电源开关，可实现电源的自动切换，确保设备在电源故障时能够正常运行。
在众多开关参数中，以下几个参数尤为重要：1.额定电压：ats双电源开关的额定电压是指其能够正常工作的电压范围。
在选择时，应根据实际应用场景选择合适的额定电压，确保开关在正常工作范围内。
2.额定电流：额定电流是指ats双电源开关能够承受的最大电流。
选择时应根据设备负载电流来选择，以保证开关在正常工作状态下不会过载。
3.短路耐受能力：短路耐受能力是指ats双电源开关在短路条件下能够正常工作的能力。
选择时应根据设备负载特性和实际使用环境来选择，以保证在短路情况下开关仍能正常工作。
4.转换时间：ats双电源开关在从一路电源切换到另一路电源时的转换时间。
转换时间越短，对设备的影响越小。
根据实际应用场景选择合适的转换时间。
5.操作模式：ats双电源开关有手动和自动两种操作模式。
自动模式下，开关可根据电源状态自动进行切换；手动模式下，操作人员可根据需要进行切换。
根据实际需求选择合适的操作模式。
ats双电源开关广泛应用于数据中心、通信行业、工业自动化和医疗设备等领域。
在选型时，应根据实际应用场景和设备需求，结合以上参数进行选择。
ATS双电源自动切换开关各个厂家比较
ATS双电源自动切换开关各个厂家比较ASCO、共立、GE、施耐德W-OTPC产品比较双电源自动切换开关即双电源。
双电源是指:一种由微处理器控制，用于电网系统中网电与网电或网电与发电机电源启动切换的装置，可使电源连续源供电。
双电源，当常用电突然故障或停电时，通过双电源切换开关，自动投入到备用电源上，(小负荷下备用电源也可由发电机供电，)使设备仍能正常运行。
最常见的是电梯、消防、监控上。
PC级双电源:能够接通、承载、但不用于分断短路电流的双电源双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。
不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。
CB级双电源:配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。
具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护;其接通和分断能力远大于使用接触器和继电器等其他元器件。
ATS也称ATSE，是Automatic transfer Switching equipment的英文缩写，1.ATSE的定义 1.1 双电源转换开关电器(转换开关)Transfer Switching Device (Transfer Switch) 将一个或几个负载电路从一个电源转换至另一个电源的电器。
1.2 自动转换开关电器(ATSE) Automatic Transfer Switching Equipment (ATSE) 由一个(或几个)转换开关电器和其它必需生产美国日本共美施耐价格业绩 ASC厂家立国德-奥O KYORIG南E-STUZENITH的电器组成，用于监测电源电路、并将一个或几个负载电路从一个电源自动转换至另一个电源的电器。
电气行业中简称为“双电源自动转换开关”或“双电源开关”。
铭贝ATS520系列双电源自动切换控制器详细使用说明书 V1.5
ATS520系列双电源自动切换控制器用户操作使用手册版本更新记录序版本号发布日期更改内容1V1.02020-07-20首次发布2V1.12021-01-13更新可配置选项3V1.22021-09-17更新面膜设计与增加报警记录4V1.32022-03-01更新应用接线图5V1.42022-05-21更新参数显示类型说明6V1.52022-11-03增加S1异常、S2异常分闸功能本手册中使用的符号说明符号说明注意提示或提醒操作人员正确操作，否则有可能导致设备不能正确的工作。
小心表示如果不采取适当的预防措施，潜在的危险情况会损坏设备。
警告表示如果不采取适当的预防措施，潜在的危险情况可能会造成死亡、严重的人身伤害或重大的财产损失。
警告：1、本设备的安装必须有专业人士进行。
2、在安装、操作控制器时，请先阅读完整的使用说明书。
3、对机组进行任何维护和调试，必需熟悉所有设备、安全规范及做好事前预防措施，否则可能造成人身伤害或相关设备损坏。
4、在控制器安装完成后，请测试并确认各项保护功能有效。
小心：1、请保持控制器电源的良好连接，不可与浮充电器共用电瓶正极各负极的连接线。
2、在发动机运转过程中，请勿断开电瓶，否则可能造成控制器损坏。
目录一、概述 (5)二、性能和特点 (6)三、参数显示 (6)四、参数规格 (7)五、外形结构及接线图 (8)六、安装指南 (15)七、面板与显示说明 (21)八、控制与操作说明 (22)九、发电机组开机/停机操作 (23)十、开关操作与ATS电源控制 (25)十一、提示信息 (26)十二、警告和故障报警 (28)十三、参数设置 (29)十四、常见故障排除 (37)注：1、禁止在未经许可的情况下，传播本手册中的任何内容。
2、本说明书仅为提供相关信息，说明书中部分内容可能会不经通知而更改。
一、概述本系列控制器是一种双路电源切换控制器，具有可配置功能、自动化测量及控制、LCD显示的双电源智能切换模块。
ATS
ATS工作原理的概述自动转换开关电器简称为ATS，是Automatic transfer switching equipment的缩写。
ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。
因此，ATS常常应用在重要用电场所，其产品可靠性尤为重要。
转换一旦失败将会造成以下二种危害之一，其电源间的短路或重要负荷断电（甚至短暂停电），其后果都是严重的，这不仅仅会带来经济损失（使生产停顿、金融瘫痪），也可能造成社会问题（使生命及安全处于危险之中）。
因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。
ATS一般由两部分组成：开关本体+控制器。
而开关本体又有PC 级（整体式）与CB级（断路器）之分。
1. PC级：一体式结构（三点式）。
它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快（0.2s内）、安全、可靠等优点，但需要配备短路保护电器。
2. CB级：配备过电流脱扣器的ATS，它的主触头能够接通并用于分断短路电流。
它是由两台断路器加机械连锁组成，具有短路保护功能；控制器主要用来检测被监测电源（两路）工作状况，当被监测的电源发生故障（如任意一相断相、欠压、失压或频率出现偏差）时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源。
备用电源其容量一般仅是常用电源容量的20%~30%。
图1是典型ATS应用电路。
控制器与开关本体进线端相连。
ATS的控制器一般应有非重要负荷选择功能。
控制器也有两种形式：一种由传统的电磁式继电器构成；另一种是数字电子型智能化产品。
它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。
2．CB级和PC级ATS性能比较2.1两者机械设计理念不同CB级是由断路器组成，而断路器是以分断电弧为已任，要求它的机械应快速脱扣。
因而断路器的机构存在滑扣、再扣问题；而PC级产品不存在该方面问题。
ATS柜操作说明书
自动转换柜说明一，概述自动转换柜（又称ATS柜,双电源自动切换柜、双电源自动转换柜）主要用于主电源和应急电源之间的自动切换，它与自启动柴油发电机组一起组成了自动应急供电系统，可以在主电源停电后自动的将应急照明、保安电源、消防设备等负载切换到发电机组上，是医院、银行、电信、机场、电台、宾馆及工厂企业应急供电电源及消防电源等。
二，主要元器件2．1 DCU智能控制器。
2．2 双电源转换开关。
三，控制功能与柴油发电机组相配套的每台自动转换柜都具有“自动”/“手动”自由转换功能，用户可根据使用需要进行任意切换。
在自动状态下主用电源正常时，无论备用电源正常与否，转换开关将一直转向主用电源侧，由主用电源向负载供电，对主用电源有优先选择权。
3，1 控制器的自动状态(1) 将DCU智能控制器的控制状态设置为“自动”。
(2) 当主用电源异常时,柴油发电机组自动启动，双电源开关自动切换到备用电侧, ,此时由柴油发电机组向负载供电。
(3)当主用电源正常时，无论发电机组运行与否，转换开关将一直转向主用电源侧，由主用电源向负载供电，对主用电源有优先选择权。
同时给柴油发电机组一个自动停机信号。
3，2 控制器的手动状态(1) 将DCU智能控制器的控制状态设置为“手动”。
（2）根据客户要求，通过DCU智能控制器上的“主电源手动”按键和“备用电源手动”按键来选择由主用电源还是备用电源向负载供电。
四，DCU智能控制器4．1 自动手动转换设定方法面板上设有自动、手动转换按钮，此按钮是自锁型的，按下为手动模式（MANUAL），同时手动指示灯亮；弹起为自动模式（AUTO），同时自动指示灯亮。
4．2 自动模式操作将自动转换钮置于自动位置“”，自动指示灯亮。
自动模式时，控制器根据状况自动完成两路电源之间的转换，智能控制器根据状况自动完成两路电源之间的转换，转换时间由面板设定，范围(0～30S）。
1、两路电源都正常时转换至主电源。
2、主电源不正常而备用电源正常时，切断主电源转换至备用电源；主电源恢复时，切断备用电源再转换至主电源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ATS是双电源自动切换装置，一般只涉及2个开关之间的切换，常用于低压供电系统的用电终端。
备自投是备用电源自动投入装置，一般涉及2个进线和一个母联共3个开关之间的配合，常用于各电压等级母线的电源进线和母联。
ATS常见的是PC级的，即采用双掷负荷开关实现一段母线两个电源之间的切换。
主要差别：
1、A TS是专用的一、二次一体化设备，尺寸较小，常用于负荷末端，如建筑电梯电源控制。
它含有一个判断电源状况的控制器和一个双位置负荷开关。
而备自投是一个单纯的控制器，它与断路器配合使用，且电源侧和负荷末端都可以用。
其实，ATS的控制器就是一个简单的备自投。
2、A TS的特点是动作速度较快，综合造价较低。
它的最大不足是由于尺寸紧凑，开关散热不易，所以不能长时间忍受短路电流，因此，在工业系统很少用，主要是用在短路电流较小的建筑电气上。
实际上，A TS最常见的故障就是烧触头。
静态开关目前还没有在工业配电推广使用，主要原因是技术还没有过关，不能用在感性负责场合。
他实现的是无扰动切换，适合对电压波动高度敏感的场合。
目前在DC-BANK 系统、机房等场合使用，与A TS、备自投属于不同类型技术。
ＡＴＳ的切换是秒级切换，切换过程中负载电源会断电。
在消防应急供电中高等级要求的场所实用ＥＰＳ静态开关，两路供电要求小于＜＝５ｍｓ的不间断切换。
静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。
分为转换型和并机型两种。
转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。
STS静态切换开关主要有切换时间8MS和4MS两种，满足DCS的一般8MS的也可以，主要是DCS输入电如果是同一个电网那样就简单很多，说白了就是两个输入源之间的相位差问题，如果相位差很大，在输入源之间很容易形成环流！我公司有两种机器可以分别满足不同的需求！。
