耳机放大器及其电路(上)
耳机的功放原理及原理介绍
耳机的功放原理及原理介绍耳机的功放原理是指将音频信号经过放大电路放大输出，使其能够驱动耳机单元产生声音。
耳机功放的设计目标是保证音频信号的高保真度和输出功率足够大，以便满足不同用户对音质和音量的需求。
耳机功放的主要原理包括：放大电路设计、功率放大、电流放大、输出阻抗匹配及耳机单元驱动等方面。
放大电路设计方面，耳机功放通常采用运放放大电路。
运放是一种电压放大器，具有高增益、低失真和宽频响的特点。
放大电路中的运放可以根据需要选择不同类型的运放，以实现不同的功率输出和音频特性。
功率放大是耳机功放的核心部分，其主要作用是将音频信号的电压进行放大，增加其输出功率。
常用的功率放大电路有A类、B类、AB类和D类等。
A类功放具有高保真度和低失真的特点，但功率效率低；B类功放可以提供较高的功率输出，但存在交叉失真问题；AB类功放则是A和B类的结合，既具有高保真度又能提供较高的功率输出；D类功放则是采用脉冲宽度调制（PWM）技术，具有高功率效率和低功耗的特点。
电流放大是保证功放输出足够大的关键。
耳机功放需要能够提供足够的电流驱动耳机单元，以产生足够的音量和动态范围。
电流放大电路一般由功率放大电路和电流放大电路组成，通过正负反馈控制，使得输入电流经过放大后得到足够大的输出电流。
输出阻抗匹配是为了保证功放输出电路和耳机之间的阻抗匹配，从而避免信号反射和损耗。
耳机单元的阻抗通常在几十欧姆到几百欧姆之间，而功放输出电阻通常在几欧姆到几十欧姆之间，因此需要通过合适的输出阻抗匹配来实现信号的传递和耦合。
驱动耳机单元是将放大后的信号通过耳机单元转换成音频信号的过程。
耳机单元是将电流信号转换为声音的器件，通常由动圈、电容或电磁等原理实现。
功放输出电路需要根据耳机单元的特性来设计，以保证输出信号能够驱动耳机单元并产生良好的声音效果。
总之，耳机功放的原理是通过放大电路将音频信号进行放大输出，同时保证功率输出和信号质量，并通过输出阻抗匹配和耳机单元驱动来实现音频信号的转换和传递。
耳机电路图全集
电源供电问题考虑
电子管功放的供电与普通晶体管功放不同，单端甲类电子管功放开机后其静态功耗占到总功耗的一半以 上，而普通晶体管功放开机后的静态功耗不到总功耗的 10%，所以两者是有区别的。
图 2 为一个典型的小功率电子管电源电路，从图中我们可以看到，高压部分为带中心抽头的两组线圈， 经双真空整流二极管 6Z4 进行全波整流，由 C1、L、C2 组成 CLC 型电路进行滤波，这种电路有两个缺点： (1)次级高压需要两组线圈，自制时绕的两个线圈不易对称，造成两组线圈输出交流电压不一致。由于受到 铁芯窗口限制，一般线径都较细，所以线阻较大，带上负荷后压降也大。(2)由于受到 6Z4 整流管最大屏 流的限制(300mA)，C1 的容量不能过大，因为电容器 C1 的容量大时，开机时电容的瞬间充电电流可能 超过 6Z4 整流管的最大屏流值，造成整流管 6Z4 的损坏。所以这种电路的滤波电容容量都选得较小，滤 波效果也就不太理想。而且滤波电感 L 在业余条件下也不易做好。
3
在电子管手册中我们都能查到功放管的典型应用参数，一般都有屏极工作电压这个参数，例如 6P1 电 子管的屏极电压手册上推荐为 250V，有很多制作图纸和发烧友在实际制作中都按照这个参数来选择电源 变压器的交流输出电压，实际上这样是不好的，并不能很好的发挥功放管的性能，因为在屏级回路中串有 输出变压器。输出变压器的初级线圈是有直流电阻的，当静态电流流过初级线圈时便会产生电压降，这时 加到电子管屏极的直流工作电压就会降低，其它参数随着屏极电压的改变也相应变化，我用下面的图 1 和 表 2 给大家说明。
表 1 中的输出功率值与屏极工作电压和负载阻抗(输出变压器初级阻抗)有很大关系，任何一个数据的变 化都会引起输出功率值的变化。适宜使用的场合与所用音箱的灵敏度有关，灵敏度越高使用面积越大。
电路简单的纯甲类耳机放大器浏览文章维修技术维修吧
电路简单的纯甲类耳机放大器浏览文章维修技术维修吧
本文介绍的一款纯甲类耳机放大器，电路如附图所示。
电路由电压放大、功率输出、直流伺服等电路组成。
运放IC1a和晶体管VT1等元件构成电压收大和功率输出电路，VT1工作在甲类状态，整个电路的放大量约为7倍。
电路的增益可通过改变电阻R5和R4的比值来确定。
IC1b和R7、C2、R2、R3等元件组成直流伺服电路，用来降低放大器的输出失调电压，同时也省去了复杂的晶体管偏置电路，使得整个电路十分简单。
改变电容c2的数值，将影响声场的宽度。
R8是功率放大管VT1的限流电阻，同时也是放大器电压反馈和电流反馈的取样电阻。
本电路采用±12V-±15V供电，当采用±15V供电时，R8取470Ω，静态电流约为30mA。
本电路对所用元件无特殊要求，音频主通道上的元件RP、C1、R6、R8、C2等对音质影响较大，应选用优质产品。
放大器的音色基本上由所选用的的运放来决定，原电路采用的是TL072/TL082。
VT1采用NPN型中功率管，如2SC2275、2SD669、3DD203(3DD01)等，可不装散热器。
本电路的电源部分采用双桥式整流滤波，这样可以有效地抑制交流哼声。
由三端可调集成稳压器LM317／LM337稳压，电压可在±12V～±15V范围内调节。
也可以使用两块12V电瓶供电，此时电阻R8取330Ω。
本电路试听的耳机有森海塞尔HD414、SONYG52等高中低档耳机，主观听感音色较为柔美醇厚而偏中性，动态大，弹性好。
高保真耳机放大器电路
高保真耳机放大器电路高保真耳机放大器电路2018-01-14 11:29:10作者：佚名295我要评论这是一款高保真耳机放大器，见下图1所示。
乍一看，这种耳放的线路形式与AA类音频功放、S类音频功放很相似，实际上，它既有别于AA类音频功放，又有别于S类音频功放，是对两者的“扬弃”，主要的优点有5个，即：可以很好的克服非线性的耳机阻抗对反馈回路的不良影响，减小瞬态互调失真(TIMD)、互调失真(IMD)；可提高放大电路增益的稳定性；可很好抑制干扰，抑制晶体管载流子热运动产生的噪音；可提高放大电路的上限频率，降低放大电路的下限频率；基本消除了非线性失真。
由图可见，该耳放主要由运放新贵LM4562构成。
LM4562是美国国家半导体(NS)公司全新推出的超低失真、低噪声、高转换速率、高保真音频运算放大器。
该运放拥有极低的电压噪声密度(2．7uV/Hz”)和THD +N(0．00003％)，以及极高的增益带宽积(56MHz)，可轻松满足最苛刻的音频应用需求。
LM4562具有±45mA 的电流输出能力，能顺利驱动最难应对的负载。
此外，有效输出动态范围大。
输出级驱动2K负载，输出电压摆幅仅比其供电电压低1V；而驱动600Ω负载，输出电压摆幅仅比其供电电压低1．4V。
LM4562工作电压范围较宽，约为±2．5～±17V，在这广阔的供电电压范围内，单位增益稳定可靠，不出现自激和不稳定的工作状态，与此同时，其输入电路的共模抑制比(CMRR)及电源抑制比(PSRR)可达108dB以上，输入偏置电流低至10uA。
此外，LM4562还具备输出短路保护功能。
在图1中，R1和C1构成一阶低通滤波器，滤掉音源信号中的高频杂波，阻止150kHz以上的信号进入，改善实际的放音效果和进一步加强本机的稳定性。
VR1和R3组成音量衰减器，这里的电位器VR1最好选用优质的指教型电位器。
这样做有两个好处，一是音量易于调节，不会惊吓到聆听者，尤其是要求在小音量使用情况下；二是音量的变化更符合入耳的听音习惯。

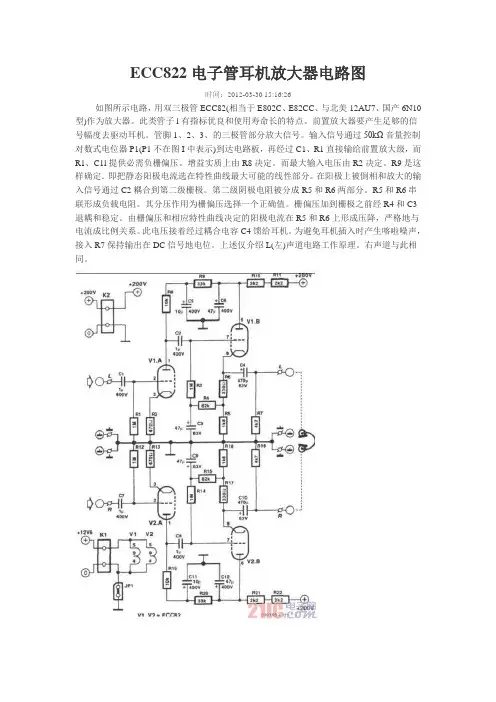

ECC822电子管耳机放大器电路图
ECC822电子管耳机放大器电路图
时间：2012-03-30 15:16:26
如图所示电路，用双三极管ECC82(相当于E802C、E82CC、与北美12AU7、国产6N10型)作为放大器。
此类管子l有指标优良和使用寿命长的特点。
前置放大器要产生足够的信号幅度去驱动耳机。
管脚1、2、3、的三极管部分放大信号。
输入信号通过50kΩ音量控制对数式电位器P1(P1不在图I中表示)到达电路板，再经过C1、R1直接输给前置放大级，而R1、C1l提供必需负栅偏压。
增益实质上由R8决定。
而最大输入电压由R2决定。
R9是这样确定．即把静态阳极电流选在特性曲线最大可能的线性部分。
在阳极上被倒相和放大的输入信号通过C2耦合到第二级栅极。
第二级阴极电阻被分成R5和R6两部分。
R5和R6串联形成负载电阻。
其分压作用为栅偏压选择一个正确值。
栅偏压加到栅极之前经R4和C3退耦和稳定。
由栅偏压和相应特性曲线决定的阳极电流在R5和R6上形成压降，严格地与电流成比例关系。
此电压接着经过耦合电容C4馈给耳机。
为避免耳机插入时产生喀啦噪声，接入R7保持输出在DC信号地电位。
上述仅介绍L(左)声道电路工作原理。
右声道与此相同。
耳机放大器电路图
这里介绍一种驱动低阻抗耳机装置的低价位立体声放大器，电路如附图所示。
该电路使用了几只常用的晶体管(BC547、BC557)和无源元件．如电阻、二极管和电容器等。
为了驱动耳机，该电路使用了一级前置放大器和NPN、PNP组成的推挽电路。
立体声的前置放大器由晶体管T1和T6组成．分别供给左、右声道的输入信号使用。
被放大的左声道输入信号，馈入由晶体管T2、T3组成的推挽级，以驱动左声道耳机。
同理被放大的右声道输入信号，馈入由晶体管T4、T5组成的推挽级以驱动右声道耳机。
该电路在+6V～+12V供电时，其输出电压可达100～200mV。
由于电路耗电低，所以也可用一只+9V的PP3电池供电。
把附图电路安装在PCB板上，并把它装入适当的小盒内。
立体声耳机可从电子市场上购到。
在PCB板上应仔细焊接元器件，以避免虚焊。
电路安装焊接之后，可用一只+9V的PP3电池，此时电路即可使用了。
在交流电源的情况下．可使用任何一种普通的稳压器(+6～+12
v100mA)给电路供电工作。
094054_NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
NE5532设计的小功率电路及耳机放大器
NE5532设计的小功率电路及耳机放大器NE5532是一种双运算放大器，常被用于小功率电路和耳机放大器的设计中。
它具有低噪声、低失真和高品质的音频放大能力，所以被广泛应用于音频放大器和音频设备中。
本文将介绍一个基于NE5532设计的小功率电路和耳机放大器。
首先我们来介绍一个基于NE5532设计的小功率电路。
这个电路可以用于驱动小功率喇叭、扬声器或供应音频信号给其他音频设备。
下图是NE5532小功率电路的电路图。
```+--R1--++-------++----+Vin ----，+ ，，，-，Vo+--+----V-+----------+--+```电路由NE5532、几个电阻、一个电容和一个电源组成。
电阻R1决定了放大器的放大倍数，电容C1用于限制低频响应，电源为±Vcc。
这个小功率电路的工作原理是将输入信号Vin经过NE5532的放大，放大倍数由电阻R1决定。
放大后的信号经过电容C1，然后输出到负载电阻Vo。
通过调整电阻R1可以改变放大倍数，从而满足不同的需求。
下面我们来介绍一个基于NE5532设计的耳机放大器。
耳机放大器是一种用于放大音频信号以驱动耳机的设备。
它可以提供更高的音量和更好的音质，以满足用户对音乐的需求。
下图是一个基于NE5532设计的耳机放大器的电路图。
```+--R1--++-------++----+\Vin ----，+ ，，/-，Vo+--+---V-+----------+--Gnd```这个耳机放大器的电路与上述小功率电路非常相似，只是没有负载电阻Vo。
输入信号经过NE5532的放大后，直接输出到耳机。
通过调整电阻R1可以改变放大倍数，从而满足不同的耳机的驱动需求。
以上是基于NE5532设计的小功率电路和耳机放大器的介绍。
NE5532在这些应用中可以提供优秀的音频放大能力和音质，同时还具有低功耗和稳定性的特点。
如果你对音频放大器和音频设备感兴趣，可以尝试使用NE5532来设计自己的电路。
47耳放制作HIFI耳机放大器-PCB-电路图-及全套设计资料(吐血推荐)
对于47耳放的完美改进制作高保真耳机放大器之前一直折腾功放听桌面音箱，半年前忽然打算用用耳机了，于是入了森海的HD595。
虽然50欧的阻抗不算高，但是要发挥出设备的实力耳放还是少不了的。
所以，决定自己动手做一个耳放。
这期间参考了大量关于耳放的资料，最终决定以47耳放电路为基础并加以改进制作一个比较完美的耳机放大器。
便动手做了起来。
一、放大部分47耳放是一位外国人设计的电路，电路如图。
因为电路中有较多以47为参数的元件所以称作47耳放。
传说中的47耳放结构其实是很简单的，第一级运放进行负反馈控制放大倍数进行比例放大，第二个运放进行电压跟随，降低放大器内阻，增加了输出电流，并做声音修饰。
两个运放输出经过两个47欧匀流电阻输出致耳机。
因为反馈取样点在47电阻之后，所以不用考虑电阻带来的损耗。
曾经在网上看过很多47耳放的PCB设计，虽然47耳放的电路十分简单，但是很多PCB却存在着或多或少的布线问题，有些抗干扰能力不是很强，甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。
所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。
于是，开工了。
首先线路图电路没有添加音量电位器，只做了放大部分。
这样一来功能比较独立，方便以后的各种组合。
47原设计使用的运放是OPA2132，这个运放是FET输入型的，所以内阻极高。
而且在低电压下可以正常工作，失调电压与失调电流极小，算是比较高档的运放了。
当然OPA2132的价格也是很高档的。
我作为0收入人士必然不能把这种高档传承下去，于是我选用了这年头满大街都是的NE5532。
NE5532虽然指标相对于OPA2132较差，但是工作于+-15V时音色总体来说还是比较讨人喜欢的。
单片5532耗电相对较大，两片并联就更不用说了，双15V下耗电可想而知。
这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。
由于5532失调电压较高而且又是NPN管输入的，如果使用原设计必然会引来较大的输出中点漂移，经过测试最大有30多MV。
谈谈OTL耳放的用胆、线路与声音(上)
＝ 、 ｒ胆耳放 线路 基本 构架 Ｌ
与复杂 的晶体 管０ Ｌ Ｔ 耳机放 大器 不同 的是 ．电 子管 ０Ｌ Ｔ 耳机放大器线路构架非常简 单。由于驱动耳机所 需要 的输出电压不高 ，且对 相位要求也不 高，电子管０ Ｌ Ｔ 耳机 放大器一般 来说只有 两级构成 。一级为输 入级 。承 担电
包 括 Ｅ Ｃ ５ ６ １ 、 ６ Ｑ 等 。 需要 注 意 的是 。这 些 电 子 Ｃ ８ 、 Ｎ Ｐ Ａ８
图５ 左边为一级共阴极放大直耦并联阴极输出 ，可 以
看到 ，因为直耦 ，阴极输出器 的阴极 电压比较 高 ，由于
并 联 。电 流 也 比 较 大 ，所 以பைடு நூலகம்，采 用 了 多 个 电 阻 并 联 的形
间 ，有 的 高 达 ６ ０ ， 如 口 碑 很 好 的 Ａ＜ ２ ０ Ｆ 。远 高 ０９ （ Ｉ Ｋ ４ Ｄ） Ｇ 于喇叭 的４ ｎ、 ８ ，加 之 驱 动 耳 机 所 需 要 的 功 率 非 常 小 ｎ
需要注意的是０ Ｌ Ｔ 放大器的输 出有 两种形式 。一种为 电 容 耦 合 ，也 称 为 交 流 输 出 。另 一 种 为 无 电 容 输 出 （ｃ ） ｏ 、直流输出 ，本 文只涉及电容 耦合 。有关胆０ 线 Ｌ Ｃ Ｌ 路 ，本文不予讨论。
电压 放大 级与 功 率输 出级之 间 的耦台 形 式有两 种 ，
一
三 极管包括单 三极管和 双三极管 ，它们 有的可 以作 为电压放大 。有的可 以作 为功率输 出 。单 三极管较 为少
见 （ 实 存 量 也 不少 ） 其 ，应 用 也 不 多 ，这 里 以 双 三 极 管 为
种 为直接耦合 。一种为 电容耦合 ，两种 各有特点 。直 耦的好处很 明显 。就是去 除了一个 电容 的影响 ，使 整机
【精品】耳机功放电路图原理介绍
一．耳机功率放大器耳放耳机功率放大器,因为比较大的耳机阻抗很高,小的随身听是带不起来,推不动,就要耳放，有源的，接在音源和耳机中间。
耳放这个词也是很多烧友经常谈论的词汇，耳放是放耳机的箱子嘛？当然不是，耳放是耳机功率放大器的简称，链接在耳机与音源之间,起到发挥耳机实力作用. 在高端的耳机中分为两类，一种是高阻抗、低灵敏度的耳机，这类的耳机普通设备的耳机输出很难驱动。
还有一类的耳机采用的低阻抗、高灵敏度的设计，这样的耳机对于电流输出的稳定性要求很高.针对这种情况，需要耳放来改善音源的耳机输出，来发挥耳机的效果。
从体积上来分，耳放可以分为台式耳放,这种耳放一般体积较大，适合在家庭中使用。
还有一种为便携耳放，体积小巧,可以和随身设备搭配。
从使用的主要元器件，也可以分为胆机(电子管）和石机（晶体管）两种，声音趋向各不相同.在实际的使用中，根据自己的耳机耳塞添加合适的耳放设备，效果提升是十分明显的。
二．耳机功放电路图原理介绍(1）。
图1为耳机控制功能工作示意图，当没有耳机插头接入插孔时，R1—R2分压电阻使提供到HP—IN管脚（16脚)的电压近似为50mV,驱动Amp1B和Amp2B处于工作状态，使HWD2163工作于桥式模式。
输出耦合电容隔离半供给直流电压,起到保护耳机的作用。
输入HP—IN管脚的电压为4V。
当HWD2163工作于桥式模式时，实质上负载两端的电压为0V。
因此甚至为理想状态下,难以引发放大器处于单终端输出的工作模式。
耳机接入耳机插孔使得耳机插孔与-OUTA分离并使R1上接HP管脚的电压至VDD.这样耳机关断功能把Amp2A和Amp2B给关断且桥式连接的扬声器就不工作了，放大器便驱动输出耦合阻抗为R2和R3的耳机，当耳机阻抗为典型值32Ω时,输出耦合阻抗R2、R3对HWD2163输出驱动能力的影响可忽略不计。
图2也是耳机插孔的电性连接关系示意图,插孔为一组三线插头的设计,尖端和环分别为立体双声道的一个信号输出,然而最外端的环为地。
47耳放制作HIFI耳机放大器 PCB 电路图 及全套设计资料
对于47耳放的完美改进制作高保真耳机放大器之前一直折腾功放听桌面音箱，半年前忽然打算用用耳机了，于是入了森海的HD595。
虽然50欧的阻抗不算高，但是要发挥出设备的实力耳放还是少不了的。
所以，决定自己动手做一个耳放。
这期间参考了大量关于耳放的资料，最终决定以47耳放电路为基础并加以改进制作一个比较完美的耳机放大器。
便动手做了起来。
一、放大部分47耳放是一位外国人设计的电路，电路如图。
因为电路中有较多以47为参数的元件所以称作47耳放。
传说中的47耳放结构其实是很简单的，第一级运放进行负反馈控制放大倍数进行比例放大，第二个运放进行电压跟随，降低放大器内阻，增加了输出电流，并做声音修饰。
两个运放输出经过两个47欧匀流电阻输出致耳机。
因为反馈取样点在47电阻之后，所以不用考虑电阻带来的损耗。
曾经在网上看过很多47耳放的PCB设计，虽然47耳放的电路十分简单，但是很多PCB却存在着或多或少的布线问题，有些抗干扰能力不是很强，甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。
所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。
于是，开工了。
首先线路图电路没有添加音量电位器，只做了放大部分。
这样一来功能比较独立，方便以后的各种组合。
47原设计使用的运放是OPA2132，这个运放是FET输入型的，所以内阻极高。
而且在低电压下可以正常工作，失调电压与失调电流极小，算是比较高档的运放了。
当然OPA2132的价格也是很高档的。
我作为0收入人士必然不能把这种高档传承下去，于是我选用了这年头满大街都是的NE5532。
NE5532虽然指标相对于OPA2132较差，但是工作于+-15V时音色总体来说还是比较讨人喜欢的。
单片5532耗电相对较大，两片并联就更不用说了，双15V下耗电可想而知。
这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。
由于5532失调电压较高而且又是NPN管输入的，如果使用原设计必然会引来较大的输出中点漂移，经过测试最大有30多MV。
(完整版)NE5532经典电路图
NE5532功放说到小功率的耳放，不得不提到20世纪的运放之王NE5532，曾经出现在无数的优秀前级放大、调音电路之中，中频温暖细腻厚实，胆味十足，性价比很高!直到今天我们还能很容易地在一些中低档的音响产品中找到它。
由于其体积小、电路简单，所以是讲究实用性、低投入的动手派的首选。
因为NE5532从面世到如今已历经数载，大家对其电路也非常熟悉，有着多种多样的玩法。
在此介绍的耳放的特点是简单、功率小，侧重的是制作的过程。
一、原理分析NE5532是典型的双极型输入运算放大器，用单个NE5532组成的小功率电路有很多版本，本人通过不断地对比和思考，对那些五花八门的电路图作了修改，最终确定了原理图(图1)。
放大倍数是由R3(R4)和R5(R6)来控制的，理论上说如果R3(R4)为1kΩ，R5(R6)为100kΩ，则其放大倍数为100倍，但对于耳放来说，这会引起自激，再说就算真的能达到100倍，效果也不可能好，所以这个电路用于前级时也最好别调成100倍。
当然，对于耳放定2～3倍可以让负反馈适量、音质柔和、清晰更通透，但放大倍数也不能太小，否则也会影响音质，大家可以反复调试，达到自己满意的效果。
笔者是将R3(R4)定为1kΩ，R5(R6)定为20 kΩ，即2倍。
C5(C6)是输入回路的对地通路，在用于耳放电路时应该加大，原理图中的值为22 uF，但用于此耳放应该加大到100 uF。
在这里值得一提的是电源问题，如果你是使用的稳压电源，要注意稳压电源的滤波要给足，因为本电路本身就非常简单，那么对元器件的选取就比较挑剔，建议在选材时尽量选择质量好一点的元器件。
二、PCB绘制笔者使用Protel 99 SE进行布线设计，大家看到的这个PCB图(图2)是我画的第三版，也是我最满意的一版，前几版都存在着飞线，而这一版是没有的，网上的很多版本都存在着飞线的问题，这对挑剔的动手派是不能容忍的。
由于面积小，所以在接地方面要尽量争取一点接地，输入和输出端也可以根据实际情况进行改动。
47耳放制作HIFI耳机放大器-PCB-电路图-及全套设计资料(吐血推荐)
对于47耳放的完美改进制作高保真耳机放大器之前一直折腾功放听桌面音箱，半年前忽然打算用用耳机了，于是入了森海的HD595。
虽然50欧的阻抗不算高，但是要发挥出设备的实力耳放还是少不了的。
所以，决定自己动手做一个耳放。
这期间参考了大量关于耳放的资料，最终决定以47耳放电路为基础并加以改进制作一个比较完美的耳机放大器。
便动手做了起来。
一、放大部分47耳放是一位外国人设计的电路，电路如图。
因为电路中有较多以47为参数的元件所以称作47耳放。
传说中的47耳放结构其实是很简单的，第一级运放进行负反馈控制放大倍数进行比例放大，第二个运放进行电压跟随，降低放大器内阻，增加了输出电流，并做声音修饰。
两个运放输出经过两个47欧匀流电阻输出致耳机。
因为反馈取样点在47电阻之后，所以不用考虑电阻带来的损耗。
曾经在网上看过很多47耳放的PCB设计，虽然47耳放的电路十分简单，但是很多PCB却存在着或多或少的布线问题，有些抗干扰能力不是很强，甚至在淘宝上看到很多看似很漂亮的板子却有很大的交流声。
所以自己决定做一个比较完美的47耳放以便把这个电路的能力发挥出来。
于是，开工了。
首先线路图电路没有添加音量电位器，只做了放大部分。
这样一来功能比较独立，方便以后的各种组合。
47原设计使用的运放是OPA2132，这个运放是FET输入型的，所以内阻极高。
而且在低电压下可以正常工作，失调电压与失调电流极小，算是比较高档的运放了。
当然OPA2132的价格也是很高档的。
我作为0收入人士必然不能把这种高档传承下去，于是我选用了这年头满大街都是的NE5532。
NE5532虽然指标相对于OPA2132较差，但是工作于+-15V时音色总体来说还是比较讨人喜欢的。
单片5532耗电相对较大，两片并联就更不用说了，双15V下耗电可想而知。
这就意味着这款耳放将要脱离便携式耳放的范畴转型向台式耳放了。
由于5532失调电压较高而且又是NPN管输入的，如果使用原设计必然会引来较大的输出中点漂移，经过测试最大有30多MV。
耳机功放电路图原理介绍
一．耳机功率放大器耳放耳机功率放大器,因为比较大的耳机阻抗很高,小的随身听是带不起来,推不动,就要耳放,有源的,接在音源和耳机中间。
耳放这个词也是很多烧友经常谈论的词汇，耳放是放耳机的箱子嘛？当然不是，耳放是耳机功率放大器的简称，链接在耳机与音源之间，起到发挥耳机实力作用。
在高端的耳机中分为两类，一种是高阻抗、低灵敏度的耳机，这类的耳机普通设备的耳机输出很难驱动。
还有一类的耳机采用的低阻抗、高灵敏度的设计，这样的耳机对于电流输出的稳定性要求很高。
针对这种情况，需要耳放来改善音源的耳机输出，来发挥耳机的效果。
从体积上来分，耳放可以分为台式耳放，这种耳放一般体积较大，适合在家庭中使用。
还有一种为便携耳放，体积小巧，可以和随身设备搭配。
从使用的主要元器件，也可以分为胆机（电子管）和石机（晶体管）两种，声音趋向各不相同。
在实际的使用中，根据自己的耳机耳塞添加合适的耳放设备，效果提升是十分明显的。
二．耳机功放电路图原理介绍(1). 图1为耳机控制功能工作示意图，当没有耳机插头接入插孔时，R1-R2分压电阻使提供到HP-IN管脚（16脚）的电压近似为50mV，驱动Amp1B和Amp2B处于工作状态，使HWD2163工作于桥式模式。
输出耦合电容隔离半供给直流电压，起到保护耳机的作用。
输入HP-IN管脚的电压为4V。
当HWD2163工作于桥式模式时，实质上负载两端的电压为0V。
因此甚至为理想状态下，难以引发放大器处于单终端输出的工作模式。
耳机接入耳机插孔使得耳机插孔与-OUTA分离并使R1上接HP管脚的电压至VDD。
这样耳机关断功能把Amp2A和Amp2B给关断且桥式连接的扬声器就不工作了，放大器便驱动输出耦合阻抗为R2和R3的耳机，当耳机阻抗为典型值32Ω时，输出耦合阻抗R2、R3对HWD2163输出驱动能力的影响可忽略不计。
图2也是耳机插孔的电性连接关系示意图，插孔为一组三线插头的设计，尖端和环分别为立体双声道的一个信号输出，然而最外端的环为地。
耳机放大器电路图
耳机放大器电路图发布时间：2010-1-8 16:00 发布者：我爱电路图阅读次数：194用头戴式耳机，尤其是小型耳机听音乐，总感到音乐味不够足，在低频段的效果更差。
因此用本机增强耳机的低频特性，并采用立体声反相合成的办法，加上内藏简易矩阵环绕声电路，能获得强劲的低音和在较宽的范围内展宽音域。
本机称为超级广场效果。
这种扣人心弦的力量，不亚于实况立体声。
电路原理本机电路大致可分为下面三部分：1.由电阻电容组成的低频增强电路。
2.利用功率放大器IC的反馈输入，组成立体声反相合成电路。
3.利用功率放大器IC,组成头戴耳机的驱动电路。
从输入端IC之间的电阻电容起到增强低频特性的作用，因为加有电位器，低频部分的增强量可在0--10倍之间连续可调。
立体声反相合成电路IC 2脚和8脚的直流耦合电容之后，由0.47UF和50K的电位器组成。
在此电路中，把立体声的广场效果成分中的高音部分左右分别反相后合成，起到增强效果的作用。
用东芝TA7376P推动头戴式耳机。
这种IC内藏两个通道，外接元件少，可在低电压下工作。
负载阻抗较低时，可重放出动人效果的低频声音。
电源若改用5#电池，用四只串联，电压为6V，可直接驱动高输出的扬声器。
若将三个200UF/10V的电容增加到1000UF左右，可获得更好的效果。
元件所有元件没有什么特殊的。
电阻均为1/8W。
0.1UF和0.47UF的电容用独石电容,其它的用电解电容。
电位器中，20K为双连电位器，50K用带开关电位器。
插头用立体声插头。
制作制作极其简单，即使是初学者，有一天的时间就足够了。
要留心IC的脚和电解电容的极性。
电位器的接线比较凌乱，不要搞错了。
若没有接线错误和焊接不良，一定会马到成功。
接入头戴式立体声耳机或普通耳机，装入电池，打开开关。
若两个旋钮配合得好，收听音乐可得到极其感人的效果，。
根据聆听的音乐和音源适当的调整，这就是本机的使用方法要点。
不用说，和小型音响，电视，CD相连会得到更佳的效果。
