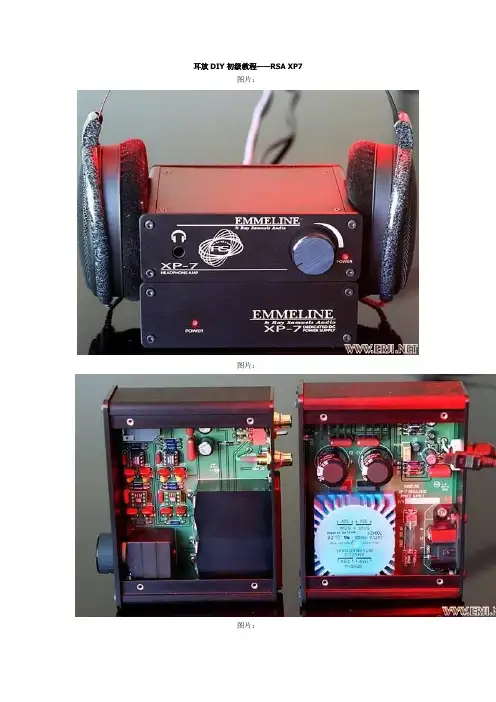

耳放DIY初级教程——RSA XP7图片：图片：图片：一、Ray Samuels Audio Emmeline XP-7介绍来自美国的RSA厂商在国内没有代理商，故知名度不高。
其比较热门的机器大多集中在随身耳放领域，如The Predator、The Shadow、P51什么的。
还有名气很大的经典机型SR-71，虽然定位为随身，但是推动高阻耳机如HD650等也毫不含糊。
RSA的XP-7定位于台式机耳放，官方定价机身495美刀，外接电源225美刀，一起合买695美刀。
使用两节9V电池作为电源，同时也可使用自配的外置电源。
耳放架构为成熟经典的单运放OP + 缓冲BUF结构，原机搭配运放为AD797AN作为前级放大，缓冲BUF634P作为后级推动。
可以注意到，以两节的9V电池作为电源供电和GRADO RA1的手法很类似，同时自家的SR71也同样为两节9V电池供电，SR71的电路架构也和XP7极其类似，也为OP+BUF形式，只是所用元件都是贴片元件，相当于小号版本的XP7。
最初购入XP7的原因是为了歌德PSK寻找耳放，纵观市场，合适歌德的低阻耳放并不多见，RA1推力合适但是声音素质有限。
SOLO声音透明中空，适合又蒙又闷的HD650但不适合歌德，莱曼不用考虑直接KO掉，RUDI的万金油RPX33没试过，估计还可以但是不会出彩，意大利的味道和美国歌德味也不一定对路，RUDI RP8一位朋友在安润试过，推歌德也是很不满意。
德国的SPL推歌德素质还可以但是比较白开水，会冲淡很多歌德味，不过这耳放推什么都开水。
日本ATH HA2002是有名的低阻耳机，但是甜美细腻的风格也明显不对歌德的胃口。
日本另外一个低阻耳放是P1，风格上也不会很适合美国声。
另外本人对胆机比较抵制，EMP和HP-4这些东西就不考虑了。
国内耳放作品几乎90%都是推高阻的，推低阻耳机都是不给力的感觉。
SR71和XP7让我眼前一亮，直觉告诉我这种电源的推力很适合歌德，同时又是美国佬的东西，风格上和歌德一定搭调。
自作电子管耳机放大器
自作电子管耳机放大器（原创）我的耳机阻抗是300欧姆，不能插入CD机的耳机插孔欣赏CD，尤其不能用耳机听LP，于是想自己设计制作一台电子管前级+耳机放大器。
前级线路是：1、LP唱机RIAA均衡放大器部分：可以在RC衰减型和RC反馈型两种均衡模式之间在线自由切换（用两个4刀2位开关实现）；2、前置放大器部分：加进了RC音调控制电路，并且可以在反馈网络和RC提升衰减音调网络之间在线自由切换（用两个3刀2位开关实现）；3、信号输入/输出有5种方式可以选择（用6刀5位开关实现）：(a)LP→RIAA均衡放大→前置放大→输出(b)LP→RIAA均衡放大→前置放大→耳放(c)LP→RIAA均衡放大→输出(d)CD→前置放大→输出(e)CD→前置放大→耳放虽然做好了设计，并且机箱开孔、稳压电源容量都是按照前级+耳放做的，但是由于用LT1028运放做的LP唱机RIAA均衡放大器效果出乎预料地好，所以似乎没有了马上做好前级的动力，而是把精力先投入设计制作耳机放大器。
下图是已做好的耳放图中前面两排共6个电子管是RIAA均衡放大器+前置放大器，没有实际制作，插上电子管只是为了拍照片。
后面两排共8个电子管是电源稳压器+耳机放大器，已经做好。
耳放驱动高阻和低阻耳机的效果都非常好，频响很宽，动态很好，尤其信噪比达到100db。
戴上耳机，音量电位器从头开到最大也听不到一点哼声，连轻微的咝咝声也没有，背景非常安静。
线路图如下，其中上半部分是前级（未实施），下半部分是稳压电源+耳放：3一、电路简介耳机放大器的第一级是阳极恒流源的共阴极放大器，注意这里不是SRPP。
恆流源比SRPP 面世早些，结构也几乎一样，区別是SRPP则以上管的阴极作输出，而阳极恆流源共阴放大以下管的阳极作输出，这时输出阻抗和增益都比SRPP大。
由于第二级是阴极跟随器，所以第一级输出阻抗高些无妨。
第二级是WCF（威氏阴随）。
WCF的特点是对负载的宽容度很大，故多用以作耳放，在32Ω ~ 400Ω 的范围内都不成问题。

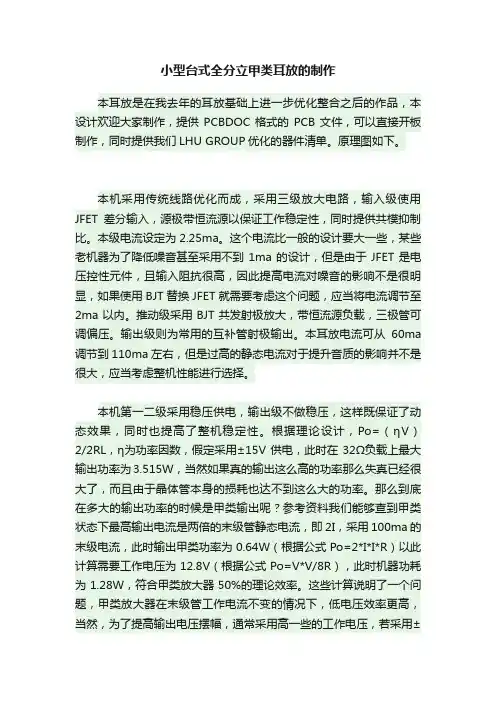

小型台式全分立甲类耳放的制作
小型台式全分立甲类耳放的制作本耳放是在我去年的耳放基础上进一步优化整合之后的作品，本设计欢迎大家制作，提供PCBDOC格式的PCB文件，可以直接开板制作，同时提供我们LHU GROUP优化的器件清单。
原理图如下。
本机采用传统线路优化而成，采用三级放大电路，输入级使用JFET差分输入，源极带恒流源以保证工作稳定性，同时提供共模抑制比。
本级电流设定为2.25ma。
这个电流比一般的设计要大一些，某些老机器为了降低噪音甚至采用不到1ma的设计，但是由于JFET是电压控性元件，且输入阻抗很高，因此提高电流对噪音的影响不是很明显，如果使用BJT替换JFET就需要考虑这个问题，应当将电流调节至2ma以内。
推动级采用BJT共发射极放大，带恒流源负载，三极管可调偏压。
输出级则为常用的互补管射极输出。
本耳放电流可从60ma 调节到110ma左右，但是过高的静态电流对于提升音质的影响并不是很大，应当考虑整机性能进行选择。
本机第一二级采用稳压供电，输出级不做稳压，这样既保证了动态效果，同时也提高了整机稳定性。
根据理论设计，Po=（ηV）2/2RL，η为功率因数，假定采用±15V供电，此时在32Ω负载上最大输出功率为3.515W，当然如果真的输出这么高的功率那么失真已经很大了，而且由于晶体管本身的损耗也达不到这么大的功率。
那么到底在多大的输出功率的时候是甲类输出呢？参考资料我们能够查到甲类状态下最高输出电流是两倍的末级管静态电流，即2I，采用100ma的末级电流，此时输出甲类功率为0.64W（根据公式Po=2*I*I*R）以此计算需要工作电压为12.8V（根据公式Po=V*V/8R），此时机器功耗为1.28W，符合甲类放大器50%的理论效率。
这些计算说明了一个问题，甲类放大器在末级管工作电流不变的情况下，低电压效率更高，当然，为了提高输出电压摆幅，通常采用高一些的工作电压，若采用±15V供电，那么静态功耗约为3W，此时效率仅为21.3%而且实际运用中效率还要更低。
最新diy的耳放
最新diy的耳放14号早上一觉醒来，心血来潮脑子里突然有个想法，那就是做一台像样的耳放。
于是上午跑到电子市场买了些零件，洞洞板，电位器，耳机接头等。
发烧电容等自然是不用买了，柜子里囤积了不少，按需求选就行了。
吃完午饭就开工了，选用最简单又比较经典的电路，在此基础上稍加改动。
元件选材包括大S的5532运放，ELNA 棕神，WIMA 红色仙丹，国产红袍电阻等。
经过一个下午加半个晚上的努力，全部电路就做好了。
电路背面布线使用了镀银线和无氧铜线。
为了降低底噪，电源输入端加了磁环滤波器，地线布置也比较有特点，电路板最外面的一圈就是了。
电池用两节1200mah锂聚合物电池串联，电压在6.6V—8.4V之间，洞洞板上那块小的电路板就是电池保护电路，它可以将两节电池分开保护，不会出现两节电池电压不一致产生的电池过充过放现象。
晚上躺在床上试听没有外壳的裸机，感觉底噪方面比以前做的耳放都小，解析也比上一个好，只是声音较平，高音部分没有上一个毒。
第二天，也就是15号一大早，就骑着车子来到西安电子大楼，买耳放的外壳，顺便问问有没有更好的运放，因为先前我最好的运放就是5532了，其他还有LM833、PT2308、LM358。
进了电子大楼发现这里竟然有AD和BB专卖，于是买了一只AD712和一只OPA2134，都是塑封，一共23块钱，只可惜没有想要的AD827。
然后找到了卖外壳的地方，要了只标准A8的铝合金外壳，20块钱，回去要自己在上面钻孔。
而且电路板比盒子明显短了一截，看来要把电位器、耳机接口装在外壳面板上，必须把它们从电路板上移出来然后用导线连接才行。
于是1块5又买了两个带螺纹的耳机接口，想买好一点的都没有，就这样吧。
屁癫屁癫地骑回学校，量好位置用台钻在面板上开了孔。
晚上回到宿舍开始改电路，装外壳，这项工作着实费了一番功夫。
连接导线依然用的是镀银线。
另外，还在输入耦合电容处加了跳线，这样如果想取消输入耦合电容，直接用跳线短路掉就OK了。

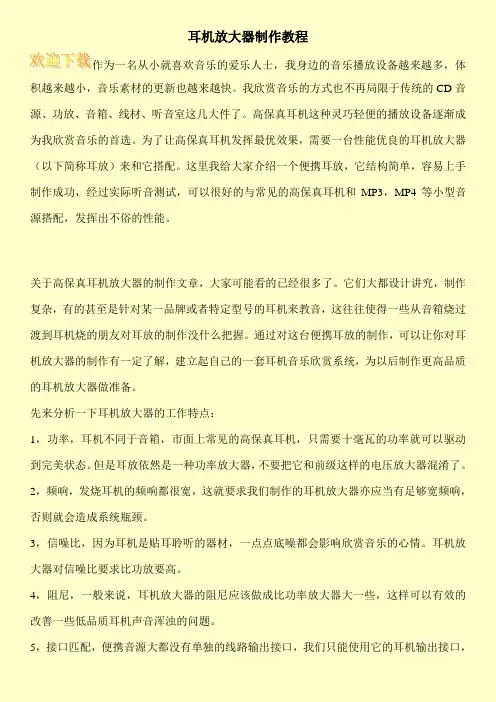

耳机放大器制作教程
