自动重合闸
自动重合闸过程
自动重合闸过程
自动重合闸的触发条件是断路器因故障分闸，操作步骤包括继电保护动作、预定延时后自动合闸，预期结果是恢复线路供电。
当电力系统发生故障导致断路器跳闸切断电源时，如果该故障是暂时性的，自动重合闸装置会被激活。
首先，继电保护装置会检测到故障并发出信号使断路器跳闸。
随后，设备会有一个预定的延时（通常在0.5s到1.5s之间），待故障消除后，断路器会自动重新闭合，尝试恢复供电。
如果故障为永久性的，自动重合闸装置应保证只动作一次，避免重复冲击电网造成更大的损害。
自动重合闸在电力系统中起着至关重要的作用，它可以提高供电可靠性，对两侧电源线路而言，能提升系统并列运行的动态稳定性，进而增加传输容量。
对于瞬时性故障，例如雷击导致的绝缘子表面闪络或大风造成的碰线等，使用自动重合闸可以有效减少停电损失，并增强送电线路的容量。
此外，它还有助于纠正由于断路器机构或继电保护误动引起的误跳闸，从而确保电网的稳定运行。
关于不同类型的自动重合闸技术，主要有单相重合闸和三相重合闸两种方式。
单相重合闸主要应用在输电线路
上，可以在发生单相接地短路时仅断开故障相，减少对健全相的影响，提高系统的稳定性。
而三相重合闸则适用于故障为瞬时性且影响所有相的情况，它操作简单并且在大多数情况下足以解决问题。
还有一种是为多次重合闸，通常用于配电网中与分段器配合自动隔离故障区段。
在选择自动重合闸方式时，需要考虑到故障类型、线路的重要性以及系统的运行条件等因素。
自动重合闸原理
自动重合闸原理自动重合闸是一种用于电力系统中的保护装置，其原理是在电力系统发生故障时，能够自动切断电路，保护设备和人员的安全。
在电力系统中，自动重合闸扮演着非常重要的角色，下面我们就来详细了解一下自动重合闸的原理。
自动重合闸的原理主要包括两个方面，故障检测和动作执行。
首先，我们来看一下故障检测的原理。
在电力系统中，当发生短路、过载或其他故障时，电流和电压会发生异常变化。
自动重合闸通过监测电流和电压的变化，能够及时检测到故障的发生。
其次，自动重合闸会根据检测到的故障信号，执行相应的动作，切断电路，防止故障蔓延，保护电力设备和人员的安全。
在实际应用中，自动重合闸通常由故障检测单元、逻辑控制单元和执行机构组成。
故障检测单元负责监测电流和电压的变化，当检测到异常信号时，会向逻辑控制单元发出信号。
逻辑控制单元根据接收到的信号，判断故障的类型和位置，并下达执行机构动作的命令。
执行机构根据逻辑控制单元的命令，进行刀闸或断路器的操作，切断电路，实现故障隔离和保护。
自动重合闸的原理可以简单总结为，检测故障信号，执行动作保护。
通过这一原理，自动重合闸能够在电力系统发生故障时，迅速切断电路，保护设备和人员的安全。
同时，自动重合闸还能够减少故障对电力系统的影响，提高系统的可靠性和稳定性。
总的来说，自动重合闸原理的核心是故障检测和动作执行。
通过监测电流和电压的变化，及时检测到故障的发生，并通过执行机构进行切断电路，实现故障隔离和保护。
自动重合闸在电力系统中起着至关重要的作用，能够有效保护设备和人员的安全，提高电力系统的可靠性和稳定性。
希望通过本文的介绍，能够让大家对自动重合闸的原理有一个更加深入的了解。
自动重合闸原理

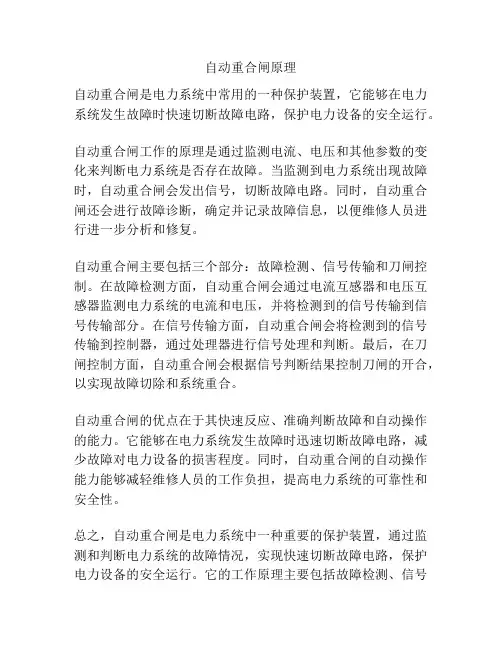

自动重合闸原理
自动重合闸是电力系统中常用的一种保护装置，它能够在电力系统发生故障时快速切断故障电路，保护电力设备的安全运行。
自动重合闸工作的原理是通过监测电流、电压和其他参数的变化来判断电力系统是否存在故障。
当监测到电力系统出现故障时，自动重合闸会发出信号，切断故障电路。
同时，自动重合闸还会进行故障诊断，确定并记录故障信息，以便维修人员进行进一步分析和修复。
自动重合闸主要包括三个部分：故障检测、信号传输和刀闸控制。
在故障检测方面，自动重合闸会通过电流互感器和电压互感器监测电力系统的电流和电压，并将检测到的信号传输到信号传输部分。
在信号传输方面，自动重合闸会将检测到的信号传输到控制器，通过处理器进行信号处理和判断。
最后，在刀闸控制方面，自动重合闸会根据信号判断结果控制刀闸的开合，以实现故障切除和系统重合。
自动重合闸的优点在于其快速反应、准确判断故障和自动操作的能力。
它能够在电力系统发生故障时迅速切断故障电路，减少故障对电力设备的损害程度。
同时，自动重合闸的自动操作能力能够减轻维修人员的工作负担，提高电力系统的可靠性和安全性。
总之，自动重合闸是电力系统中一种重要的保护装置，通过监测和判断电力系统的故障情况，实现快速切断故障电路，保护电力设备的安全运行。
它的工作原理主要包括故障检测、信号
传输和刀闸控制。
自动重合闸的应用能够提高电力系统的可靠性和安全性，减少故障对电力设备的损害。

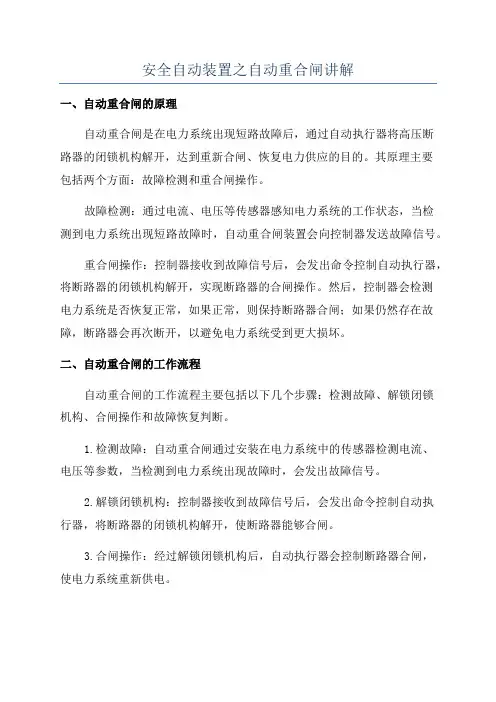

安全自动装置之自动重合闸讲解
安全自动装置之自动重合闸讲解一、自动重合闸的原理自动重合闸是在电力系统出现短路故障后，通过自动执行器将高压断路器的闭锁机构解开，达到重新合闸、恢复电力供应的目的。
其原理主要包括两个方面：故障检测和重合闸操作。
故障检测：通过电流、电压等传感器感知电力系统的工作状态，当检测到电力系统出现短路故障时，自动重合闸装置会向控制器发送故障信号。
重合闸操作：控制器接收到故障信号后，会发出命令控制自动执行器，将断路器的闭锁机构解开，实现断路器的合闸操作。
然后，控制器会检测电力系统是否恢复正常，如果正常，则保持断路器合闸；如果仍然存在故障，断路器会再次断开，以避免电力系统受到更大损坏。
二、自动重合闸的工作流程自动重合闸的工作流程主要包括以下几个步骤：检测故障、解锁闭锁机构、合闸操作和故障恢复判断。
1.检测故障：自动重合闸通过安装在电力系统中的传感器检测电流、电压等参数，当检测到电力系统出现故障时，会发出故障信号。
2.解锁闭锁机构：控制器接收到故障信号后，会发出命令控制自动执行器，将断路器的闭锁机构解开，使断路器能够合闸。
3.合闸操作：经过解锁闭锁机构后，自动执行器会控制断路器合闸，使电力系统重新供电。
4.故障恢复判断：控制器会监测电力系统的运行状态，如果检测到故障已经消除，电力系统恢复正常，则保持断路器合闸；如果仍然存在故障，断路器会再次断开。
三、自动重合闸的应用场景自动重合闸适用于各种电力系统，特别是对于较大容量的电力系统，自动重合闸可以快速恢复电力供应，减少停电时间，提高电力系统的可靠性。
以下是一些自动重合闸的应用场景。
1.供电可靠性要求高的场所：如医院、飞机场、铁路等场所，对电力系统的稳定供电要求较高，一旦出现故障需要快速恢复供电。
2.对停电时间要求较短的场所：有些生产流程、数据中心等场所，对停电时间的要求非常严格，自动重合闸可以帮助尽快恢复供电，减少生产线和数据的中断。
3.长距离输电线路：对于长距离输电线路，一旦发生短路故障，停电范围较大，自动重合闸可以帮助恢复供电，减少停电范围。
自动重合闸
自动重合闸一.基本概念（1）瞬时性故障：在线路被继电保护迅速断开后，电弧即行熄灭，故障点的绝缘强度重新恢复，外界物体也被电弧烧掉而消失，此时，如果把断开的线路断路器再合上，就能恢复正常的供电，因此称这类故障为“瞬时性故障”。
（2）永久性故障：在线路被断开以后，故障仍然存在，这时即使再合上电源，由于故障仍然存在，线路还要被继电保护再次断开，因而就不能恢复正常的供电。
此类故障称为“永久性故障”。
二.基本要求1，在下列情况下，重合闸不应动作：1）由值班人员手动操作或通过遥控装置将断路器断开时；2）手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。
因为在这种情况下，故障是属于永久性的，它可能是由于检修质量不合格、隐患未消除或者保安的接地线忘记拆除等原因所产生，因此再重合一次也不可能成功。
2，除上述条件外，当断路器由继电保护动作或其它原因而跳闸后，重合闸均应动作，使断路器重新合闸。
3，为了能够满足第1、2项所提出的要求，应优先采用由控制开关的位置与断路器位置不对应的原则来起动重合闸，即当控制开关在合闸位置而断路器实际上在断开位置的情况下，使重合闸起动，这样就可以保证不论是任何原因使断路器跳闸以后，都可以进行一次重合。
当用手动操作控制开关使断路器跳闸以后，控制开关与断路器的位置仍然是对应的。
因此，重合闸就不会起动。
4，自动重合闸装置的动作次数应符合预先的规定。
如一次式重合闸就应该只动作一次，当重合于永久性故障而再次跳闸以后，就不应该在动作；对二次式重合闸就应该能够动作两次，当第二次重合于永久性故障而跳闸以后，它不应该再动作。
5，自动重合闸在动作以后，一般应能自动复归，准备好下一次再动作。
但对10KV及以下电压的线路，如当地有值班人员时，为简化重合闸的实现，也可采用手动复归的方式。
采用手动复归的缺点是：当重合闸动作后，在值班人员未及时复归以前，而又一次发生故障时，重合闸将拒绝动作，这在雷雨季节，雷害活动较多的地方尤其可能发生。
自动重合闸原理
自动重合闸原理
自动重合闸是电力系统中的一种保护装置，用于自动恢复电力供应和减少停电时间。
它能够实现对电力系统中断电事故的快速切除和自动回复操作。
自动重合闸的工作原理如下：
1. 监测电力系统状态：自动重合闸装置通过接收与电力系统相关的信号，如电流、电压、频率等，监测电力系统的状态。
2. 检测异常情况：当系统发生故障或异常情况时，自动重合闸装置会检测到这些异常，并根据预设的保护参数进行判断。
3. 切除电力系统：当自动重合闸装置判断出电力系统发生故障或异常情况时，它会迅速切除电力系统，即打开断路器或切断电力供应，以避免故障扩大或造成更大的损失。
4. 分析故障原因：自动重合闸装置会通过对故障信号的分析，确定故障的位置和原因，为后续的维修工作提供参考。
5. 重启电力系统：在故障得到修复或自动重合闸装置判断故障消除后，它会恢复电力供应并重新闭合断路器，将电力系统重新连接起来。
自动重合闸装置的作用是保护电力系统的安全运行。
它能够快速切除故障电路，减少停电时间，提高电力供应的可靠性。
同
时，它还能够避免对电力系统的损坏，确保电力系统的稳定性和可用性。
自动重合闸开关操作方法
自动重合闸开关操作方法
自动重合闸开关是一种常见的电力设备，可用于电路的开关控制。
它能够自动判断电流状态并进行合闸操作。
以下是一般的自动重合闸开关操作方法：
1. 保持开关处于打开状态：在操作之前，确保自动重合闸开关处于打开状态，这意味着电路是断开的。
2. 启动保护装置：在重合闸之前，需要启动电路保护装置，例如保护继电器或保护设备，这些装置可以检测电路中的异常状态。
3. 确定合闸条件：根据电路的情况和需要进行合闸操作的约束条件，确定合闸条件，例如电流大小、电压稳定程度等。
4. 手动或自动操作：自动重合闸开关通常有两种操作方式，一种是手动操作，一种是自动操作。
手动操作需要人工干预，而自动操作则可以根据设定的合闸条件自动进行。
5. 检测合闸条件：在进行自动合闸操作时，自动重合闸开关会自动检测合闸条件是否满足，例如电流、电压等是否符合设定的条件。
6. 合闸操作：如果检测到合闸条件满足，则自动重合闸开关将进行合闸操作，闭合电路。
7. 监控电路状态：在合闸之后，需要持续监控电路的状态，确保电路正常运行，避免再次出现异常情况。
需要注意的是，具体的操作方法可能会因为不同型号的自动重合闸开关而有所差异，因此在使用之前应仔细阅读使用说明书，按照说明进行操作。
自动重合闸
3.检查同步和检查无电压重合闸（图5-7）
检查无电压一侧先动作（同步检定也要投入） 检查同步一侧后动作（无电压检定决不能投入
TJJ
TJJ
四．重合闸和继电保护的配合
1． 重合闸前加速保护（图5-11） 特点：能快速切除瞬时性故障、提高 重合闸成功率；首次动作无选择性，断 路器工作条件加重。适合35KV以下(10kv) 发电厂和变电站的直配线路。
3．对自动重合闸的基本要求
(1)采用控制开关位置和断路器位置不对应 起动 （手动跳闸、保护跳闸、误动跳闸) (2) 一次重合闸只应动作一次 （永久性故障,第二次跳闸后不再重合） (3) 手动合闸保护随即跳闸，重合闸不 应动作。 二．单侧电源线路三相一次重合闸
二．单侧电源线路三相一次重合闸
三．双侧电源线路重合闸的方式
第五章 自动重合闸
一．自动重合闸概述 1.自动重合闸在电力系统中的作用 输电线路故障大多是瞬时性的，采用在断路 器跳闸后自动重新合闸的装置。可提高供 电可靠性和电力系统并列运行稳定性。 (1KV以上有断路器的线路) 2.自动重合闸的分类 三相和综合（单相、三相）重合闸； 一次和多次； 单侧图5-16）
对非全相运 行中仍然能 正确工作的 保护接N端 子； 对非全相运 行中可能误 动的保护接 M 端子，重 合闸起动后 将其闭锁。
四．重合闸和继电保护的配合
2． 重合闸后加速保护（图5-12） 特点：保护首次动作可能有延时，但能快 速切除永久性故障；首次动作有选择性， 不扩大停电范围；适合 35KV 及以上网络 及重要负荷供电的线路。
五．单相和综合重合闸
自动重合闸原理
自动重合闸原理自动重合闸是一种用于电力系统的保护装置，它的作用是在电路发生故障时，迅速切断故障部分，保护电力设备和人身安全。
那么，自动重合闸的原理是什么呢？本文将从自动重合闸的工作原理、结构组成和应用特点三个方面来详细介绍。
首先，我们来了解一下自动重合闸的工作原理。
自动重合闸的工作原理是利用电磁吸引力来实现的。
当电路发生故障时，电流会突然增大，这时会产生电磁场，使得电磁铁受到吸引力，触发机构被吸引，从而实现自动重合闸的动作。
在动作之后，自动重合闸会自动进行复位，为下一次的保护动作做好准备。
其次，自动重合闸的结构组成主要包括电磁铁、触发机构、复位机构和控制电路。
电磁铁是自动重合闸的核心部件，它能够产生强大的吸引力；触发机构是连接电磁铁和断路器的机构，它能够将电磁铁的动作传递给断路器；复位机构是用于自动复位的部件，它能够在动作之后将自动重合闸复位到初始位置；控制电路是用于监控电流和控制自动重合闸动作的电路，它能够实现自动重合闸的智能化控制。
最后，我们来看一下自动重合闸的应用特点。
自动重合闸具有动作速度快、可靠性高、使用方便等特点。
它能够在电路发生故障时，迅速切断故障部分，保护电力设备和人身安全；同时，它还能够实现自动复位，减少了维护成本和维护工作量。
因此，自动重合闸在电力系统中得到了广泛的应用，成为了电力系统中不可或缺的重要装置。
总之，自动重合闸是一种用于电力系统的重要保护装置，它的工作原理是利用电磁吸引力，结构组成包括电磁铁、触发机构、复位机构和控制电路，应用特点是动作速度快、可靠性高、使用方便。
通过本文的介绍，相信读者对自动重合闸的原理有了更深入的了解，对于电力系统的保护装置有了更全面的认识。
自动重合闸的作用及要求
设置自动重合闸装置好处
✓大大提高供电的可靠性，减少线路停电的次数。 ✓在高压输电线路上采用重合闸，可以提高电力系统并列运行的稳 定性。 ✓在架空线路上采用重合闸，可以暂缓架设双回线路，以节约投资。 ✓对断路器本身由于机构不良或继电保护误动作而引起的误跳闸， 也能起纠正的作用。
自动重合闸不利的影响
（1）使电力系统又一次受到故障的冲击； （2）由于断路器在很短的时间内，连续切断两次短路电 流，而使其工作条件变得更加恶劣。
非同步合闸的问题。 二、两侧电源线路上的主要合闸方式： （1）快速自动重合方ห้องสมุดไป่ตู้： （2）非同期重合闸方式：
（3）检查双回线另一回线电流的重合闸方式. （4）自动解列重合闸方式
（5）具有同步检定和无压检定的重合闸。
在两侧的断路器上，除装有单侧电源线路的ZCH自动重合闸装 置外，在一侧装有低电压继电器，用以检查线路上有无电压 （检无压侧），在另一侧装有同步检定继电器，进行同步检 定（检同步侧）。
，若成功，恢复正常供电；若不成功，按选择性动作。 • 主要用于35KV以下的网络。
2 、重合闸后加速保护（简称“后加速”） 每条线路上均装有选择性的保护和ZCH。 第一次故障时，保护按有选择性的方式动作跳闸，若是永久性故
障，重合后则加速保护动作，切除故障。 应用于35KV以上的网络中。
第四节 单相自动 重合闸与综合自动 重合闸
生相间故障时,采用三相重合闸方式。单相重合闸和三相 重合闸综合在一起,成为综合重合闸。
• 下图所示单电源网络，已知：在1QF断路器上采用了重合闸前加 速保护动作的接线，它利用电流速断保护重合闸前的非选择性动 作，此电流速断保护的动作时间为0.1s，A、B、C三变电所保护 的动作时间分别为1.5s、1.0s、0.5s；所有断路器的重合闸时间均 为0.35s，跳闸时间为0.07s；自动重合闸的整定时间为0.8s。请简 单分析当K点瞬时性故障，故障发生后经过多长时间能恢复正常 供电？
自动重合闸
（2）双侧电源均可靠断开，断路器的遮断能力恢复，
故障点绝缘强度恢复。 2、双侧电源送电线路重合闸的主要方式 （1） 快速自动重合闸； 指保护断开两侧断路器后在0.5~.6s内使之再次重合。
（2） 非同期重合闸；
冲击电流不超过规定值。 （3）检同期的重合闸；的结构保证线路两侧系统不会失步； （2）在双回路上检查另一线有电流的重合方式；
规定：（1）检无压在前，检同期在后；
（2）定期交换两侧的功能； （3）检无压一侧必须并接检同期；检同期一侧绝对不允
许投入检同压（防止非同期合闸）。
5.2.4 自动重合闸与继电保护的配合
5.2.4.1 自动重合闸前加速 （1）重合闸前加速保护一般简称为“前加速”，即：保护第 一次切除故障时，瞬时零秒动作。 可能失去选择性 可快速切除瞬时性故障 （2）如遇永久性故障，自动重合闸后，保护按有选择性的时限 动作。 故障切除的时间可能较长。 （3）多用于单电源辐射式网络，仅在线路首端按照一套重合闸 装置。首端断路器工作条件差。
5.2.4.2 自动重合闸后加速 定义：重合闸后加速保护一般简称为“后加速”，即：当线路第 一次故障时，保护有选择性动作，然后进行重合。如果重合于永 久性故障，则在断路器合闸后，再加速保护动作瞬时切除故障。 （1）第一次切除故障时，可能有延迟，可保证选择性，不会扩 大停电范围。 （2）遇永久性故障，自动重合闸后，保护第二次切除故障，零 秒动作，仍可保证选择性。即：重合于永久性故障，第二次切 除故障时间短。 （3）每个断路器均装设一套重合闸装置，投资较大。
15~25s 保证有足够时间合上和再次跳开断路器。
手动跳闸闭锁： 手动跳开断路器，不启动自动重合闸 重合闸后加速保护跳闸回路：
重合闸与保护的配合。对于永久性故障，在保证选择性 的前提下，尽可能地加快故障的再次切除。
自动重合闸电气符号
自动重合闸电气符号摘要：一、自动重合闸的定义与作用二、自动重合闸电气符号的分类1.单极自动重合闸电气符号2.双极自动重合闸电气符号3.三极自动重合闸电气符号三、自动重合闸电气符号的图形符号与含义四、自动重合闸电气符号的应用场景五、自动重合闸电气符号的绘制规范六、总结与展望正文：自动重合闸是一种用于电力系统中控制开关装置，能在电路故障时自动切断电源，并在故障排除后自动合闸，恢复供电。
它具有提高系统可靠性、减少停电时间和提高电力设备利用率等作用。
在电气工程中，自动重合闸电气符号是用来表示自动重合闸设备的一种图形符号，具有可读性和实用性。
自动重合闸电气符号主要分为以下三类：1.单极自动重合闸电气符号：表示单极自动重合闸设备，由一个垂直线和一个水平线组成，垂直线表示开关本体，水平线表示动触头。
2.双极自动重合闸电气符号：表示双极自动重合闸设备，由两个相互垂直的线组成，分别表示两个动触头。
3.三极自动重合闸电气符号：表示三极自动重合闸设备，由三个相互垂直的线组成，分别表示三个动触头。
在自动重合闸电气符号中，图形符号直观地表达了自动重合闸设备的基本结构和工作原理。
其中，垂直线表示开关本体，水平线表示动触头，斜线或箭头表示动触头的移动方向。
这些符号有助于电气工程师、技术人员和操作人员快速了解自动重合闸设备的功能和特性。
自动重合闸电气符号应用于电力系统设计、施工图审查、设备操作和维护等场景。
在实际应用中，自动重合闸电气符号的绘制需遵循一定的规范，以确保符号的一致性、可读性和实用性。
总之，自动重合闸电气符号在电力系统中具有重要应用价值。
了解和掌握自动重合闸电气符号的分类、含义和规范，对于电气工程师和相关专业人员来说，具有重要的实际意义。
自动重合闸
自动重合闸一、自动重合闸在电力系统中的作用自动重合闸（ZCH ）装置是将因故障跳开后的断路器按需要自动投入的一种自动装置。
运行经验表明，架空线路大多数故障是瞬时性的，如： （1）雷击过电压引起绝缘子表面闪络。
（2）大风时的短时碰线。
（3）通过鸟类身体（或树枝）放电。
此时，若保护动——>熄弧——>故障消除——>合断路器——>恢复供电。
手动（停电时间长）效果不显著，自动重合效果明显。
作用：（1）对暂时性故障，可迅速恢复供电，从而能提高供电的可靠性。
（2）对两侧电源线路，可提高系统并列运行的稳定性，从而提高线路的输送容量。
（3）可以纠正由于断路器或继电保护误动作引起的误跳闸。
应用：1KV 及以上电压的架空线路或电缆与架空线路的混合线路上，只要装有断路器，一般应装设ZCH 。
但是，ZCH 本身不能判断故障是瞬时性的，还是永久性的。
所以若重合于永久性故障时，其不利影响： （1）使电力系统又一次受到故障的冲击；（2）使断路器的工作条件恶化（因为在短时间内连续两次切断短路电流）。
据运行资料统计，ZCH 成功率60~90%，经济效益很高——>广泛应用。
二、对自动重合闸的基本要求：（1）动作迅速。
z u t t t +>，一般0.5”~1.5”。
tu ——故障点去游离，tz ——断路器消弧室及传动机构准备好再次动作。
（2）不允许任意多次重合，即动作次数应符合预先的规定，如一次或两次。
（3）动作后应能自动复归，准备好再次动作。
（4）手动跳闸时不应重合（手动操作或遥控操作）。
（5）手动合闸于故障线路不重合（多属于永久性故障）。
三、三相自动重合闸：（一）单侧电源线路的三相一次重合闸：当线路上故障（单相接地短路、相间短路）——>保护动作跳开三相——>重合闸起动——>合三相：故障是瞬时性的，重合成功；故障是永久性的，保护再次跳开三相，不再重合。
通常三相一次自动重合闸装置由起动元件、延时元件、一次合闸脉冲元件和执行元件四部分组成。
第五章自动重合闸
第五章：自动重合闸1.自动重合闸的作用：解决瞬时性故障，尽快恢复供电。
在电力系统输电线路上，采用自动重合闸的作用（优点）可归纳如下：1、可大大提高供电的可靠性，在线路上发生暂时性故障时，迅速恢复供电，减少线路停电的次数，这对单侧电源的单回线路尤为显著；2、在高压输电线路上采用重合闸，还可以提高电力系统并列运行的稳定性，还可以提高传输容量; 3. 对断路器本身由于机构不良或继电保护误动作而引起的误跳闸，也能起纠正的作用。
不利：（1）使电力系统再一次受到故障的冲击，对超高压系统还可能降低并列运行的稳定性。
（2）使断路器的工作条件变得更加恶劣。
对自动重合闸的要求：（1）在下列情况下希望重合闸重合时，重合闸不应动作：①由值班人员手动操作或通过遥控装置将断路器断开时；②手动投入断路器，由于线路上有故障，而随即被继电保护将其断开时。
③当断路器处于不正常状态而不允许实现重合闸时。
（2）当断路器由继电保护动作或其他原因而跳闸后，重合闸均应动作，使断路器重新合闸。
（3）自动重合闸装置的动作次数应符合预先的规定。
（4）自动重合闸在动作后，一般应能自动复归，准备好下一次再动作。
（5）自动重合闸装置的合闸时间应能整定，并有可能在重合闸以前或重合闸以后加速继电保护的动作，以便更好地与继电保护相配合，加速故障的切除。
（6）双侧电源的线路上实现重合闸时，应考虑合闸时两侧电源间的同步问题，并满足所提出的要求。
采用重合闸的目的：其一是保证并列运行系统的稳定性；其二是尽快恢复瞬时故障元件的供电，从而自动恢复整个系统的正常运行。
2自动重合闸分类：●根据重合闸控制的断路器所接通或断开的电力元件的不同，可将重合闸分为线路重合闸，变压器重合闸和母线重合闸等。
●根据合闸次数不同，可将重合闸分为多次重合闸和一次重合闸。
多次重合闸一般使用在配电网中与分段器配合，自动隔离故障区段，是配电自动化的的重要组成部分。
而一次重合闸主要用于输电线路，提高系统的稳定性。
自动重合闸基本概念
自动重合闸基本概念概述在电力系统运行中，由于各种原因可能发生电力故障，为保障电力系统的可靠供电，需要采取控制措施。
自动重合闸是电力故障自动控制的一种常用技术手段。
它通过检测故障信号并执行控制指令，自动完成开断、合上电路的操作，从而快速恢复电力供应。
自动重合闸的作用自动重合闸系统是一种能够自主检测电力故障并能自动进行开关控制的电力装置。
当电路发生故障时，自动重合闸系统依据预先设定的参数自动进行开断操作，对故障进行隔离，避免电力故障对整个电网造成更大的影响。
故障消失后，自动重合闸系统会自动完成合闸操作，恢复电力供应，从而保证了电力系统的可靠性和稳定性。
自动重合闸的组成自动重合闸系统主要由以下组成部分：1. 故障检测模块自动重合闸系统的关键模块是故障检测模块，该模块通过复杂的算法检测电路发生的故障类型和位置，并控制重合闸操作，从而实现故障隔离和恢复电力供应的过程。
2. 动作控制器动作控制器是自动重合闸系统的另一个重要组成部分，它能够执行故障检测模块发来的指令，并控制重合闸执行器的动作。
3. 重合闸执行器重合闸执行器是开合闸器的核心部件，它能够执行动作控制器的指令，对电路进行开断和合闸操作。
4. 监控系统自动重合闸系统还要配备一套监控系统，用于监测电力系统的运行状态。
通过监控系统能够实时获取系统的参数和状态数据，对系统进行稳定性分析和运行预测，从而提高系统的可靠性和稳定性。
监控系统还可以对系统故障进行记录和分析，为故障排除提供重要依据。
自动重合闸的优势自动重合闸系统具有以下优势：1. 故障处理速度快自动重合闸系统能够在极短的时间内检测故障、隔离故障、恢复电力供应，从而及时保障电力系统的可靠供电。
2. 操作可靠性高自动重合闸系统采用数字化技术，操作可靠性高，在复杂的电力系统中能够稳定地工作，并对整个系统的稳定性产生积极的影响。
3. 适用范围广自动重合闸系统适用于各种电力故障的处理，具有广泛的适用范围，在电力系统运行中得到广泛的应用。
自动重合闸
当发生单相接地故障时采用单相重合闸方式，而当发生相间短路时采用三相重合闸方式。
一般在允许使用三相重合闸的线路，但使用单相重合闸对系统或恢复供电有较好效果时，可采用综合重合闸 方式。
启动方式
断路器位置启动包括单相偷跳启动、三相偷跳启动，分别由“单相偷跳允许重合”、“三相偷跳允许重合” 控制字选择投退。
重合闸根据Ⅰ线、Ⅱ线分相跳闸开入确定单相跳闸启动或三相跳闸启动。接入装置的跳闸开入信号要求跳闸 成功后立即返回，装置将根据对应跳闸相无电流加以确认，判断为单相跳闸启动或三相跳闸启动。
对于重合闸的经济效益，应该用无重合闸时，因停电而造成的国民经济损失来衡量。由于重合闸装置本身的 投资很低，工作可靠，因此，在电力系统中获得了广泛应用。
分类
综合重合闸
单相重合闸
三相重合闸
110kV及以上线路大多采用三相一次重合闸，根据运行经验110kV以上的大接地电流系统的高压架空线路上， 短路故障中70%以上是单相接地短路，特别是220kV以上的架空线路，由于线间距离大，单相接地故障甚至高达 90%左右。在这种情况下，如果只把发生故障的一相断开，然后再进行单相重合闸，而未发生故障的两相在重合 闸周期内仍然继续，就能大大提高供电的可靠性和系统并列运行的稳定性。因此，在220kV以上的大接地电流系 统中，广泛采用了单相重合闸。
产品介绍
在电力系统的故障中，大多数是输电线路（特别是架空线路）的故障。运行经验表明，架空线路故障大都是 “瞬时性”的，例如，由雷电引起的绝缘子表面闪络、大风引起的碰线、鸟类以及树枝等物掉落在导线上引起的 短路等，在线路被继电保护迅速断开以后，电弧即行熄灭，外界物体（如树枝、鸟类等）也被电弧烧掉而消失。 此时，如果把断开的线路断路器再合上，就能够恢复正常的供电。因此，称这类故障是“瞬时性故障”。除此之 外，也有“永久性故障”，例如由于线路倒杆、断线、绝缘子击穿或损坏等引起的故障，在线路被断开以后，它 们仍然是存在的。这时，即使在合上电源，由于故障依然存在，线路还要被继电保护再次断开，因而就不能恢复 正常的供电。
说明自动重合闸装置的主要功能和类型
自动重合闸装置是一种用于电力系统的保护装置，主要功能是在电路发生短路或过载时自动断开电路，并在故障排除后自动闭合电路，恢复供电。
它的作用是保护电力设备和线路，防止因故障造成电力系统的损坏和停电。
根据其功能和结构特点，自动重合闸装置可以分为多种类型，下面将对其主要功能和类型进行详细说明。
一、自动重合闸装置的主要功能1. 保护电力设备和线路：自动重合闸装置作为电力系统的主要保护装置之一，在电路出现短路、过载等故障时能够及时断开电路，避免故障扩大，保护电力设备和线路不受损坏。
2. 提高电力系统的可靠性：自动重合闸装置能够快速、准确地对电路故障作出响应，有效减少故障发生后的停电时间，提高电力系统的可靠性和供电质量。
3. 实现电路的自动闭合和恢复供电：一旦故障得到排除，自动重合闸装置能够自动闭合电路，恢复供电，不仅减少了人工干预的时间和工作量，也提高了供电的快速性和连续性。
二、自动重合闸装置的类型1. 欠电压重合闸装置：当电路出现欠电压故障时，欠电压重合闸装置能够感应到电路的状态，并在故障排除后自动闭合电路。
2. 过电压重合闸装置：对于电路出现过电压故障的情况，过电压重合闸装置能够及时断开电路，保护电力设备和线路不受损坏。
3. 过流重合闸装置：在电路发生过载时，过流重合闸装置能够实时监测电流大小，当电流超过设定值时，立即断开电路，防止过载引发火灾和设备损坏。
4. 短路重合闸装置：短路重合闸装置主要用于监测电路出现短路故障，能够快速断开电路，保护电力设备和线路。
自动重合闸装置作为电力系统中的重要保护装置，其主要功能是保护电力设备和线路，提高电力系统的可靠性，实现电路的自动闭合和恢复供电。
根据故障类型和工作原理的不同，可分为欠电压、过电压、过流和短路重合闸装置等多种类型，以满足不同电路和设备的保护需求。
在电力系统中，合理选择和使用自动重合闸装置对于保障供电安全具有重要意义。
自动重合闸装置作为电力系统的主要保护装置之一，对电力设备和线路的保护起着至关重要的作用。
自动重合闸
术规程》规定： 对3kV及以上的架空线路和兼作旁路的母联 断路器或分段断路器，宜装设自动重合闸装 置。 对于低压侧不带电源的降压变压器以及母线， 必要时也可装设自动重合闸装置。
自动重合闸的指标
动作成功的次数 总动作的次数
重合闸成功率=
正确动作参数 正确动作率= 总动作次数
三相一次重合闸工作原理图
优点：简单可靠，还可以纠正 断路器误碰或偷跳，可提高供 电可靠性和系统运行的稳定性 ，在各级电网中具有良好的运 行效果，是所有重合闸的基本 控制开关与断路器位置不对应启动: 启动方式
重合闸的启动方式
断路器控制开关处于“合闸后”状态，线路
由于某种原因，工作人员误碰断路器操作机
双电源线路的三相一次自动重合闸
在使用检查线路无电压方式的重合闸一侧，
当其断路器在正常运行情况下，由于某种原 因 (如误碰跳闸机构、保护误动等)而跳闸 时，由于对侧并未动作，因此，线路上有电 压，因而就不能实现重合。所以一般在检定 无电压的一侧也同时投入同步检定继电器， 两者的触点并联工作。
检无压 检同期
按照断路器跳闸方式分类
三相重合闸
• 当线路上发生任何形式的故障时，均实现三 相自动重合，当重合到永久性故障时，断开 三相后不再重合；
按照断路器跳闸方式分类
单相重合闸
• 当线路上发生单相的故障时，实行单相自动 重合闸（断路器分相操作机构），当重合到 永久性故障时，断开三相不再进行重合，当 线路发生相间故障时，断开三相不进行自动 重合。
自动重合闸
背 景
在电力系统的各种故障中，输电线路(架空线
路）是发生故障几率最多的元件，约占电力 系统总故障的90%。 输电线路故障的性质，大多数是瞬时性故障， 故障几率占输电线路故障的90%左右，而永 久性故障确不到10%，最严重时也不到20%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
答 610：C 题 668： 综合重合闸装置中保护接入回路设有 N、M、P、Q、R 端子，接本线非全相运行中 不会误动的保护应接在________端子上。 （A）N （B）M （C）P （D）Q 答 668：A 题 761： 装有重合闸的线路变压器，当它们的断路器跳闸后，在哪些情况下不允许或不能 重合闸？ 答 761： 以下情况不允许或不能重合闸： 1）手动跳闸。 2）断路器失灵保护动作跳闸。 3）远方跳闸。 4）断路器操作气压下降到允许值以下时跳闸。 5）重合闸停用时跳闸。 6）重合闸在投运单重位置，三相跳闸时。 7）重合于永久性故障又跳闸。 8）母线保护动作跳闸不允许使用母线重合闸时。 9）变压器差动、瓦斯保护动作跳闸时。 题 959： 使用单相重合闸时应考虑哪些问题？ 答 959： 1）重合闸过程中出现的非全相运行状态，如有可能引起本线路或其他线路的保 护误 动作时，应采取措施予以防止。 2）如电力系统不允许长期非全相运行，为防止断路器一相断开后，由于单相重 合闸装置拒绝和闸而造成非全相运行，应采取措施断开三相，并应保证选择性。 题 970： 采用单相重合闸的线路零序电流保护最末一段的时问为什么要躲过重合闸周期? 答 970： 零序电流保护最末一段的时间之所以要躲过线路的重合闸周期，是因为： （1）零序电流保护最末一段通常都要求作相邻线路的远后备保护以及保证本线 路经较大的过渡电阻（220kV 为 100Ω）接地仍有足够的灵敏度，其定值一般整 定得较小。线路重合过程中非垒相运行时，在较大负荷电流的影响下，非全相零 序电流有可能超过其整定值而引起保护动作。 （2）为了保证本线路重合过程中健全相发生接地故障能有保护可靠动作切除故 障，零序电流保护最末一段在重合闸启动后不能被闭锁而退出运行。 综合上述两点，零序电流保护最末一段只有靠延长时间来躲过重合闸周期，在重 合过程中既可不退出运行，又可避免误动。当其定值躲不过相邻线路非全相运行 。 时流过本线路的 3 I 0 时，其整定时间还应躲过相邻线路的重合闸周期。
答 541： 题 579： 单相重合闸遇永久性单相接地故障时，（ ）
A、三相跳闸不重合 B、选跳故障相，延时重合单相，后加速跳三相 C、三相跳闸，延时三相重合，后加速跳三相 D、选跳故障相，瞬时重合单相，后加速跳三相 答 579：B 题 610： 单侧电源线路的自动重合闸必须在故障切除后， 经一定时间间隔才允许发出合闸 脉冲，这是因为（ ）。 A.需与保护配合； B.防止多次重合； C.故障点去游离需一定时间
或顺序重合闸方式，此时断开的几段线路自电源侧顺序重合。但对供电给重要负 荷的单回线路，为提高其供电可靠性，也可以采用综合重合闸。 2．双侧电源线路 两端均有电源的线路采用自动重合闸时，应保证在线路两侧断路器均已跳闸，故 障点电弧熄灭和绝缘强度已恢复的条件下进行。同时，应考虑断路器在进行重合 闸的线路两侧电源是否同期，以及是否允许非同期合闸。因此，双侧电源线路的 重合闸可归纳为：一类是检定同期重合闸，如一侧检定线路无电压，另一侧检定 同期及检定平行线路电流的重合闸等；另一类是不检定同期的重合闸，如非同期 重合闸、快速重合闸、解列重合闸及自同期重合闸等。 （1）非同期重合闸方式。只有当符合下列条件且认为有必要时，才可采用非同 期重合闸。 1）非同期重合闸时，流过发电机、同期调相机或电力变压器的冲击电流，未超 过规定的允许值。 2）在非同期重合闸所产生的振荡过程中，对重要负荷的影响较小。 3）重合后电力系统可以很快恢复同期运行。 （2）快速自动重合闸方式。只有当依靠成功的重合闸来保持系统稳定运行的前 提下，才应当采用快速自动重合闸方式。它要求线路两侧装有保护整条线路的快 速保护（如高频保护），以保证从短路开始到重新合上的整个间隔在 0.5～0.6s 以内。 （3）解列重合闸与自同期重合闸方式。解列重合闸主要有两种方式，其一是受 端为小电源的解列重合闸方式， 适用于两侧电源不能采用非同期重合闸而检定同 期的可能性不大的输电线路上，其配置方式如图 4-83 所示。正常运行时，由系 统向小电源侧输进功率。 当线路发生故障时， 系统侧保护作用于断路器 QF1 跳闸， 小电源侧的保护作用于断路器 QF3，实现小电源与系统解列。两侧的断路器跳闸 后，系统侧的重合闸检定线路无电压重合。重合成功，则由系统恢复受电侧非重 要负荷的供电，然后再在解列点实行同期并列，恢复正常供电。
> 尾页 2004 where id> 0 an 2 12 01 首页 上一页 下一页
第2 页 去
页 共 13 页
题 491： 线路上的一次重合闸装置，用短接保护触点的方法进行传动试验时，为什么短接 的时间不得过长或过短? 答 491：用短接保护触点的方法做传动试验时短接时间不得过长，也不能过短， 因为短接时间过长，往往会使断路器发生跳跃，甚至烧坏合闸线圈，若短接时间 过短，在断路器辅助接点断开前，保护先返回，会烧坏出口继电器的触点，所以 短接保护触点的时间，应以断路器断开为限。 题 524： 某断路器合闸接触器的线圈电阻为 600Ω，直流电源为 220V，怎样选择重合闸继 电器的参数? 答 524： 0.2 级 300V 电压表的最大测量误差为 300×0.2％二 0.6(V) 1．0 级 30V 电压表的最大测量误差为 30×1.0％＝0.3(V) 所以，用 0.2 级 300V 的电压表测量 18V 电压时最大误差为 18 士 0.6V，1.0 级 30V 的电压表测量 18V 电压时最大误差为 18 土 0．3V。可见用 0.2 级 300V 的电 压表测量不如用 1.0 级 30V 的电压表测量准确。 题 541： 试绘出三相自动重合闸装置动作后加速保护原理图。
题 976： 什么是自动重合闸（ARC）?电力系统中为什么要采用自动重合闸? 答 976： 自动重合闸装置是将因故跳开后的断路器按需要自动投入的一种自动装置。 电力系统运行经验表明，架空线路绝大多数的故障都是瞬时性的，永久性故障一 般不到 10％。因此，在由继电保护动作切除短路故障之后，电弧将自动熄灭， 绝大多数情况下短路处的绝缘可以自动恢复。因此，自动将断路器重合，不仅提 高了供电的可靠性，减少了停电损失，而且还提高了电力系统的暂态稳定水平， 增大了高压线路的进电容量。所以，架空线路要采用自动重合闸装置。
答 390：B 题 483： 在双电源线路上，重合闸的方式一般有哪些? 答 483：一般采用检查线路无电压与检查同期的自动重合闸，单相重合闸，综合 重合闸，三相快速重合闸，自同期重合闸，解列重合闸等。 题 484： 双回线路上使用检查相邻线路电流的重合闸有什么优缺点? 答 484：优点是接线简单。缺点是：单回线运行时重合闸不能起动，在双回线运 行且重合到永久性故障的线路上时，两侧断路器均要重合到故障上，增加了设备 的损坏程度；当负荷较轻时，重合闸有拒绝动作的可能。 题 485： 为什么架空线路装设自动重合闸装置，而电缆线路不装设重合闸装置? 答 485：自动重合闸是为了避免瞬时性故障造成线路停电而设置的，对于架空线 路有很多故障是属于瞬时性故障(如鸟害、雷击、污闪)，这些故障在绝大多数情 况下，当跳开断路器后便可随即消失，装设重合闸的效果是非常显著的。电缆线 路由于埋入地下，故障多属于永久性的，重合闸的效果不大，所以就不装设自动 重合闸装置。 题 488： 什么是重合闸前加速保护? 答 488：重合闸前加速保护，是当线路上(包括相邻线路)发生故障时，靠近电源 侧的保护首先无选择性动作跳闸，而后借助重合闸来纠正。 题 489： 利用电容器放电原理构成的重合闸装置为什么只能重合一次? 答 489：这种重合闸装置是利用电容器的瞬时放电和长时充电来保证一次重合 的，即放一次电后需经 15—25s，充电才能再次发出合闸脉冲，当重合到永久性 故障上时保护再次动作使断路器跳闸后，由于电容器充电时间不足，不会进行第 二次重合。
答 318：× 题 319： 重合闸前加速保护比重合闸后加速保护的重合成功率高。( ) 答 319：√
> 2004 12 01 首页 下一页 尾页
where id> 0 an 1
第1 页 去
页 共 13 页
题 320： 双侧电源线路的重合闸装置两端，均采用检查无电压方式起动时，将可能造成非 同期合闸或一侧拒动。( ) 答 320：√ 题 364： 单侧电源线路的自动重合闸装置必须在故障切除后， 经一定时间间隔才允许发出 合闸脉冲，这是因为( )。 A. 需与保护配合 B．故障点去游离需一定时间 C. 防止多次重合 答 364：B 题 376： 平行线路重合闸可以采用检查相邻线有电流起动方式， 其正确接线应在重合闸的 起动回路中串入( )。 A.邻线电流继电器的常闭触点 B．邻线电流继电器的常开触点 C.本线电流继电器的常开触点 答 376：B 题 381： 当双侧电源线路两侧重合闸均投入检查同期方式时，将造பைடு நூலகம்( )。 A. 两侧重合闸均起动 B．非同期合闸 C. 两侧重合闸均不起动 答 381：C 题 390： 图 137(a)、(b)(c)是检查线路无电压或同期的线路重合闸起动回路，其中正确 的接线是( )
> 尾页 2004 where id> 0 an 3 12 01 首页 上一页 下一页
第3 页 去
页 共 13 页
题 979： 对自动重合闸装置有哪些基本要求? 答 979：有以下几个基本要求。 （1）在下列情况下，重合闸不应动作： 1）由值班人员手动跳闸或通过摇控装置跳闸时； 2）手动合闸，由于线路上有故障，而随即被保护跳闸时。 （2）除上述重合闸不应动作的两种情况外，当断路器由继电保护动作或其他原 因跳闸后，重合闸均应动作，使断路器重新合上。 （3）自动重合闸装置的动作次数应符合预先的规定，如一次重合闸就只应实现 重合一次，不允许第二次重合。 （4）自动重合闸在动作以后，一般应能自动复归，准备好下一次故障跳闸的再 重合。 （5）应能和继电保护配合实现前加速或后加速故障的切除。 （6）在双侧电源的线路上实现重合闸时，应考虑合闸时两侧电源间的同期问题， 即能实现无压检定和同期柱定。 （7）当断路器处于不正常状态（如气压或液压过低等）而不允许实现重合闸时， 应自动地将自动重合闸用锁。 （8） 自动重合闸宜采用控制开关位置与断路器位置不对应的原则来启动重合闸。 题 981： 选用线路三相重合闸的条件是什么? 答 981：下面介绍选用单、双侧电源线路三相重合闸的条件。 1．单侧电源线路 单侧电源线路电源侧宜采用一般的三相重合闸，如由几段串联线路构成的电力 网，为了补救其电流速断等瞬动保护的无选择性动作，三相重合闸采用带前加速
