建筑给排水大作业任务书
给排水任务书
《建筑给排水工程课程设计》任务书一、设计题目星宇商住楼B号楼室内给水、排水、消防设计二、原始资料1.建筑物修建地区：长春。
2.气象资料：查阅《规范》及相关手册。
3.土建资料：建筑平面图（首层平面图、标准层平面图）、剖面图。
4.室外给水管网供水压力为0.30Mpa。
三、设计要求1.设计说明书（一份）2.图纸（五张）A.给水、排水平面图（首层、标准层各一张）；B.给水、排水、消防系统图（每套系统各一张）；3.室内排水为合流制《建筑给排水工程课程设计》指导书一、收集资料：气象、土建、水质资料、参考资料二、设计计算：根据建筑性质、卫生器具及用水点位置，布置给水、排水管线，根据相应公式计算给水排水流量。
并分别确定其管径、管道坡度、阻力损失等。
三、绘施工图：1、图纸内容各系统设计一般由设计说明、平面图、系统图组成(必要时宜带有局部详图)。
A.设计说明设计图纸上用图线表达不清楚的问题，需要用文字加以说明。
主要内容有：给水所需总压力；给排水管道采用的管材及接口方式；对管道敷设的技术要求；对施工质量及验收的要求；各系统主要材料、设备的统计等。
B.平面图平面图是设计图纸的主要部分。
本图应表明给水、排水系统管道(立管，横管、支管)的水平位置及管径、立管编号，管道坡度。
C.系统图系统图也叫轴侧图，该图表明系统各管道的空间关系，图内除注明管径及立管编号外，还应标明管道标高及坡度。
D.详图当某些设备的构造或管道的连接情况在以上图中表示不清楚，用文字也说明不清，可将这些部分绘成详图。
E.设备及材料明细表为方便施工备料，应将工程涉及的管材、阀门、仪表、容器设备等列出并制成明细表。
一般表中项目包括：编号、名称、型号规格、单位、数量及备注等项目，其中备注栏内主要写明对材料设备有明确要求的生产厂家等。
2.设计图例为使工程设计图纸，满足设计、报批、施工、存档、交流等方面的使用要求，图面中的线条粗细及符号的表示应尽量做到标准化、统一化。

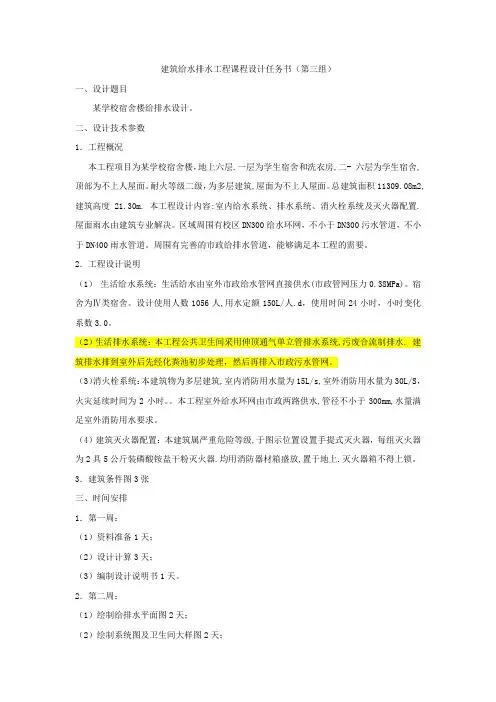

3.建筑给水排水工程课程设计任务书
建筑给水排水工程课程设计任务书（第三组）一、设计题目某学校宿舍楼给排水设计。
二、设计技术参数1．工程概况本工程项目为某学校宿舍楼，地上六层.一层为学生宿舍和洗衣房,二- 六层为学生宿舍,顶部为不上人屋面。
耐火等级二级，为多层建筑,屋面为不上人屋面。
总建筑面积11309.08m2,建筑高度21.30m.本工程设计内容:室内给水系统、排水系统、消火栓系统及灭火器配置.屋面雨水由建筑专业解决。
区域周围有校区DN300给水环网，不小于DN300污水管道，不小于DN400雨水管道。
周围有完善的市政给排水管道，能够满足本工程的需要。
2．工程设计说明（1）生活给水系统：生活给水由室外市政给水管网直接供水(市政管网压力0.38MPa)。
宿舍为Ⅳ类宿舍。
设计使用人数1056人,用水定额150L/人.d，使用时间24小时，小时变化系数3.0。
（2）生活排水系统：本工程公共卫生间采用伸顶通气单立管排水系统,污废合流制排水. 建筑排水排到室外后先经化粪池初步处理，然后再排入市政污水管网。
（3）消火栓系统：本建筑物为多层建筑,室内消防用水量为15L/s,室外消防用水量为30L/S，火灾延续时间为2小时。
本工程室外给水环网由市政两路供水,管径不小于300mm,水量满足室外消防用水要求。
（4）建筑灭火器配置：本建筑属严重危险等级,于图示位置设置手提式灭火器，每组灭火器为2具5公斤装磷酸铵盐干粉灭火器.均用消防器材箱盛放,置于地上.灭火器箱不得上锁。
3．建筑条件图3张三、时间安排1．第一周：（1）资料准备1天；（2）设计计算3天；（3）编制设计说明书1天。
2．第二周：（1）绘制给排水平面图2天；（2）绘制系统图及卫生间大样图2天；（3）绘制设计总说明1天。
四、基本要求1.根据以上资料，对该宿舍楼进行给排水的施工图设计。
2.编写设计计算说明书，主要内容包括：（1）选择给水方式；（2）给水管网的水力计算；（3）选择排水方式；（4）排水管网的水力计算；（5）消防系统设置计算（6）给排水附件或装置的选择计算。
建筑工程给排水施工图设计任务书范本全套
建筑工程给排水施工图设计任务书范本项目给排水施工图设计任务书年月日目录第一部分设计总则第二部立设计深度及成果要求第叁险专业技术设计要求第一部分设计总则一、本任务书主要表述了我司对于一项目初步设计和施工图设计的具体要求，提供了我方对于成控设计方面的一些特定做法，一般常用做法不再详细说明，请设计方各专业设计人员在本项目的初步设计和施工图设计阶段予以落实。
二、设计方项目负责人应保证给排水专业设计人员认真阅读本任务书O相关各专业发生矛盾时，原则上应以建筑专业为依据，各专业进行相应调整。
三、本任务书与国家或地方现行规范、规定有冲突时，应以现行规范、规定为准。
设计方须提前将冲突内容照会我司，共同商定解决办法并达成一致后，方可执行。
四、本任务书技术要求部分为给排水专业设计中须重点注意的设计技术原则要求。
五、本任务书中使用〃应〃、〃不应〃、〃须〃等字眼时，设计方必须严格执行"吏用〃宜〃、〃可〃等字眼时，一般情况下设计方应优先执行。
第二部分设计深度及成果要求(一)施工图设计施工图设计成果主要包括各专业设计图纸及计算书。
施工图设计图纸深度除应满足《建筑工程设计文件编制深度规定》及地方关于施工图设计图纸深度要求外，同时还要满足以下要求：1.能够编制项目成本控制标准和合同计划清单；2、能够满足施工招标的要求；3、能够编制项目施工组织设计详细方案；4、能够满足项目主要材料及设备采购要求；5、能够通过第三方技术审查和政府部门的审批。
（二）设计成果质量要求1.设计图纸内容及绘制深度应按《建筑工程设计文件编制深度规定》、地方相关规定及我方相关要求执行。
2、设计文件及图纸内容应全面、详实，各项指标计算应精确，文字、尺寸、索引、构造做法、相关列表等各类标注及说明应详细明确，不应有遗漏。
无法引用标准图集且文字不能准确说明的部位，应提供详细的构造大样详图，明确施工做法。
3、本专业及各专业设计图纸均不应出现重大的原则性的设计错误以及非技术性的〃错、漏、碰、缺〃等问题。
给排水任务书
给排水任务书任务概述本任务书旨在明确给排水项目的工作目标、工作内容、工作标准和完成时间，以确保项目能够高效、顺利地完成。
任务目标根据项目需求，完成给排水系统的设计、建设和维护，确保系统的稳定、安全、高效运行。
工作内容1. 概述本项目的工作内容包括给水系统和排水系统的设计、施工和维护。
给水系统设计：- 确定供水需求，包括冷水和热水供应；- 设计给水管道网络，包括主供水管道、配水管道和分支管道；- 设计供水设备，包括水泵、水箱等；- 设计给水消防设备，确保消防水源充足；- 编制给水系统施工图纸。
排水系统设计：- 确定排水需求，包括污水排放和雨水排放；- 设计排水管道网络，包括主排水管道、支管和排水口；- 设计排水设备，包括下水道、泵站等；- 设计排水防水设施，确保排水系统正常运行；- 编制排水系统施工图纸。
给水系统施工与维护：- 根据设计图纸，进行给水管道的铺设和连接；- 安装和调试给水设备；- 建立给水系统监测和检修机制；- 定期检查和维护给水系统，及时处理异常情况。
排水系统施工与维护：- 根据设计图纸，进行排水管道的铺设和连接；- 安装和调试排水设备；- 建立排水系统监测和检修机制；- 定期检查和维护排水系统，及时清理堵塞和修复损坏。
2. 工作标准设计标准：- 根据国家相关规范和标准进行设计；- 保证系统的安全可靠性；- 提高系统的节能效率；- 充分考虑环保要求。
施工标准：- 根据设计图纸进行施工，确保管道的连接牢固；- 采用合适的材料和工艺；- 注意安全施工，遵循相关施工规范。
维护标准：- 定期检查系统运行情况，及时发现并处理问题；- 清洁和维修设备，确保其正常工作；- 制定维护计划，按时进行维护工作。
3. 完成时间根据项目计划，完成给排水系统的设计、施工和维护工作，确保项目按时交付使用。
总结本任务书明确了给排水项目的工作目标、工作内容、工作标准和完成时间。
执行人员应根据任务书的要求进行设计、施工和维护工作，确保项目能够高质量、高效率地完成，以满足给排水系统的需求。

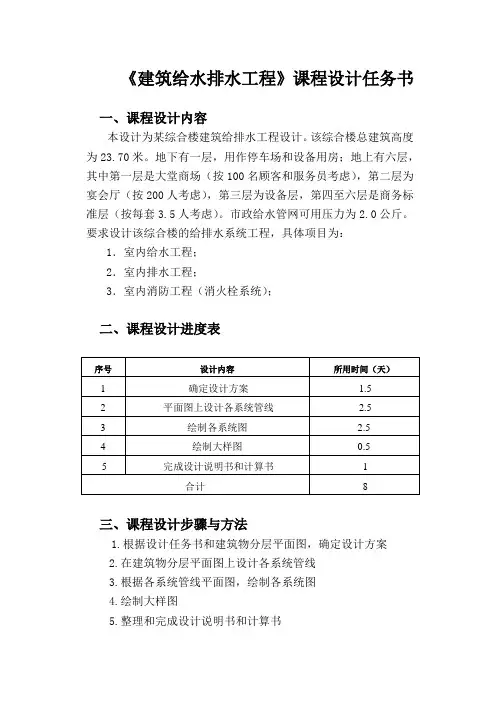

建筑给水排水课程设计任务书
《建筑给水排水工程》课程设计任务书
一、课程设计内容
本设计为某综合楼建筑给排水工程设计。
该综合楼总建筑高度为23.70米。
地下有一层，用作停车场和设备用房；地上有六层，其中第一层是大堂商场（按100名顾客和服务员考虑），第二层为宴会厅（按200人考虑），第三层为设备层，第四至六层是商务标准层（按每套3.5人考虑）。
市政给水管网可用压力为2.0公斤。
要求设计该综合楼的给排水系统工程，具体项目为：
1．室内给水工程；
2．室内排水工程；
3．室内消防工程（消火栓系统）；
二、课程设计进度表
三、课程设计步骤与方法
1.根据设计任务书和建筑物分层平面图，确定设计方案
2.在建筑物分层平面图上设计各系统管线
3.根据各系统管线平面图，绘制各系统图
4.绘制大样图
5.整理和完成设计说明书和计算书
四、课程设计说明书与图纸要求
1.设计说明书和计算书合订一本，字数不得少于八千字，
2.图纸按照建筑制图要求完成，
3. 图纸数量：各层平面图数张，系统图2-3张。
五、课程设计参考资料
教材：《建筑给水排水工程》(第四版)主编：王增长，中国建筑工业出版社，1998年出版。
参考书：《高层建筑给水排水工程》主编：钱维生，同济大学出版社，1994年出版。
《建筑给水排水设计手册》主编：陈耀宗，中国建筑工业出版社，1992年出版。

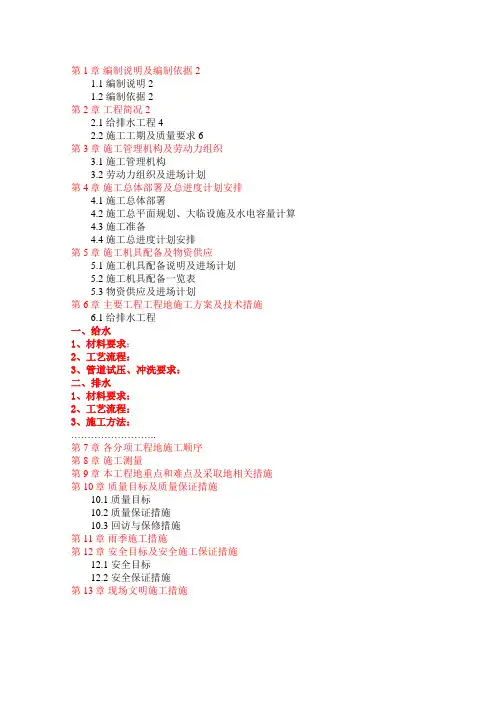

给排水施工组织任务书
第1章编制说明及编制依据21.1 编制说明21.2 编制依据2第2章工程简况22.1 给排水工程42.2 施工工期及质量要求6第3章施工管理机构及劳动力组织3.1 施工管理机构3.2 劳动力组织及进场计划第4章施工总体部署及总进度计划安排4.1 施工总体部署4.2 施工总平面规划、大临设施及水电容量计算4.3 施工准备4.4 施工总进度计划安排第5章施工机具配备及物资供应5.1 施工机具配备说明及进场计划5.2 施工机具配备一览表5.3 物资供应及进场计划第6章主要工程工程地施工方案及技术措施6.1 给排水工程一、给水1、材料要求：2、工艺流程：3、管道试压、冲洗要求：二、排水1、材料要求：2、工艺流程：3、施工方法：……………………..第7章各分项工程地施工顺序第8章施工测量第9章本工程地重点和难点及采取地相关措施第10章质量目标及质量保证措施10.1 质量目标10.2 质量保证措施10.3 回访与保修措施第11章雨季施工措施第12章安全目标及安全施工保证措施12.1 安全目标12.2 安全保证措施第13章现场文明施工措施一、施工组织设计第1章编制说明及编制依据1.1 编制说明本工程是为福州市某综合大楼,本《施工组织设计》作为指导施工地技术性文件,编制时对各分部分项工程地工期、质量目标、工程管理机构设置与劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要技术措施、安全、文明施工及降低成本等诸多因素尽可能做了充分考虑,突出其科学性、适用性及针对性.中标后在施工前还要编制详细地实施性施工组织设计或施工方案、措施及作业指导书,指导工程施工.在本工程施工中,我们将主要抓住以下几个重点问题：1、以主体结构施工为主线,适时插入装修、给排水、电气、通风空调、消防等分部工程,做好多工程、多工种地穿插组织管理工作；2、重点解决建筑物外墙渗漏水地质量通病,保证本工程不渗漏,使业主放心.3、优质高速完成主体工程质量、实现无剔凿砼地同时,重点抓好装修和安装工程质量,尤其是细部工程质量.1.2 编制依据1、施工总承包招标文件；2、施工图纸,包括建筑、结构、给排水、电气安装、空调通风等专业；3、国家现行有关施工规范、标准、规程；4、现场勘察情况；5、多年地建筑施工经验等.第2章工程简况福州市某综合大楼,由A建筑工程设计有限公司负责设计.工程位于福州市罗湖区沿江北路以东,用地西侧与法院、检察院现址隔路相对,东面为北湖公园,南面为待建空地.本次招标范围：施工总承包,其中包括：基础、主体结构、建筑防水、防腐保温、电梯安装、初装修装饰、幕墙、{一、室内给水系统（1班）二、室内排水部分：（2班）三、室外给水系统（1班）四、室外排水系统（2班）五、消防给水系统（3班）六、气体灭火系统（4班）}、空调、电器安装及其他专业工程（电梯、消防、空调安装工程主设备由业主供货）.2.1 建筑简况本工程由地下三层,地上十层组成.总用地面积为9487.8m2,总建筑面积为40715.2 m2,其中地下建筑面积为16340.2 m2,地上建筑面积为24375.0 m2,法院占13164.4 m2,检察院占11210.53 m2,地上为综合办公区,地下一至三层为机械式停车场,下车库,设备用房,羁押室,其中地下三层兼作平战结合地人防地下室掩体,地下车库停车644辆,本工程属一类高层民用建筑,耐火等级为一级,本工程楼房±0.00相当于绝对标高11.300.本工程所采取主要建筑做法：1、填充墙地下室部分：人防范围以内墙体采用240厚实心砖,其它部分采用190厚水泥空心砌块,砌块抗压强度≥5.0Mpa,M5水泥砂浆砌筑.地上部分：外墙采用190厚加气砼砌块,其它墙体采用90厚轻质墙板,M5混合砂浆砌筑.2、防水、防潮屋面防水、楼面防水、水池防水以及外墙防水均按照广东省标准《建筑防水工程技术规程》及《深圳建筑防水构造图集》SJ.A进行防水设计,确保有效性和耐久性.其中柔性防水材料主要采用自粘性橡胶沥青层与高密度聚乙烯（HDPE）防水膜复合卷材.地下室防水除采用内掺杜拉纤维及高效膨胀剂抗渗等级≥1.2Mpa地结构自防水以外,还在底板外侧、侧墙和顶板外侧附加柔性防水层.后浇带及水平竖向施工缝处设止水钢板或缓膨型遇水膨胀橡胶条.屋面防水设防标准按Ⅱ级,厕浴厨楼面及内墙防水设防标准按Ⅰ级,外墙面防水设防标准按Ⅰ级.地下室水池采用抗渗等级≥0.8Mpa地结构自防水砼,底面及立面交角做八字倒角,内底面及内壁聚合物水泥砂浆抹面,涂膜防护.与含水土壤接触地外墙在室内地面下60处做1：3防水砂浆防潮层,地面有高差时,设两道防潮层.3、外墙装饰除女儿墙内侧采用进口金属光泽银白色面砖外,立面其它部分采用干挂石材幕墙和普通玻璃幕墙及点式玻璃幕墙.4、室内装修楼地面工程主要包括：花岗石楼面、防滑地砖楼面、抛光砖楼面、细石砼楼面、架空活动楼面、水泥砂浆楼面等.内墙面工程主要包括：磨光花岗石墙面、抛光砖墙面、乳胶漆墙面、磁砖墙面等等.顶棚主要包括：乳胶漆顶棚、铝扣板顶棚、石膏板顶棚、防火纸面石膏板顶棚、复合铝板顶棚、吸声吊顶等.踢脚做法有水泥踢脚和抛光转/地砖踢脚.各部分室内装修地具体做法详见建筑图纸,其中部分工程在二次装修时实施.2.2 给排水工程设计范围：包括室内给水系统、室内排水系统、室外给水系统、室外排水系统消防给水系统和气体灭火系统.一、室内给水系统（1班）水源由沿河北路引一条DN200地管道供给,供水压力未0.35 Mpa,检察院和法院在地下三层各设一座635m3生活消防贮水池,贮存40地生活水量.生活给水系统竖向分为二个区,地下室至四层为一区,由市政给水管网直接供水,五层以上为二区,由变频水泵供水.室内生活给水管采用PP-R给水管,热熔连接.屋面及泵房内生活给水管采用钢塑复合管,管径DN≤100采用螺纹连接,DN＞100采用卡套式连接.管径DN≤50采用截止阀,DN＞50采用闸阀,DN＞100采用闸阀或蝶阀.水泵吸水管采用闸阀,水泵出水口止回阀采用消声止回阀.水池及水箱进水阀采用遥控浮球阀.减压阀采用可调式减压阀.二、室内排水部分：（2班）室内±0.00以上污水、雨水采用重力流排出,地下室废水先排至积水坑,再由潜污泵提升排出.生活污水经化粪池处理后排入市政污水管网,化粪池容积为2×40m3,餐厅厨房污水先排止室外隔油池处理后排入市政污水管网.地下室潜污泵排水管采用钢塑复合管,管径DN ≤100采用螺纹连接,DN＞100采用卡套式连接.污水及雨水管采用UPVC排水管,粘接接口.空调冷凝水管采用热镀锌钢管,管径DN ≤100采用螺纹连接,DN＞100采用卡套式连接.地漏水封深度不得小于50mm,地漏篦子采用铜镀鉻材质.三、室外给水系统（1班）管材采用PE管,热熔对接.管道埋设及阀门井水表井地安装要满足设计图纸要求.四、室外排水系统（2班）管材采用承插式钢筋砼排水管,污水管采用沥青油膏接口,雨水管采用水泥砂浆接口.管道埋设及化粪池、隔油池、检查井等构筑物地施工要满足设计图纸要求.五、消防给水系统（3班）消防用水地水源由生活消防贮水池供给,消防贮水量为595m3.室外消防双系统设二台泵,当市政水源不能满足消防用水时,由消防泵供水.室内消火栓给水为临时高压系统,系统竖向分二个区,地下室至七层为底区,八层以上为高区,在屋顶设18 m3地消防水箱,初期消防水量由水箱供给.地下室及消防电梯前室设单栓消火栓,其它场所设单栓消火栓带消防卷盘.消火栓采用SNJ65型减压稳压消火栓,配备25m衬胶水龙带和DN65×19水枪,消火栓箱采用铝合金制品.本工程地下车库设自动喷水－泡沫联用灭火系统,其设备房设在地下二层.其它除卫生间和不宜用水灭火地地方均设湿式自动喷水灭火系统.管材采用内外壁热镀锌钢管,管径DN ≤100采用螺纹连接,DN＞100采用卡套式连接.阀门管径≤100采用闸阀,＞100采用闸阀或蝶阀,水泵吸水管采用闸阀,水泵出水口止回阀采用消声止回阀.六、气体灭火系统（4班）在不宜用水灭火地地方采用气体灭火系统,本工程采用七氟丙烷气体灭火系统,气体灭火系统由专业消防公司负责设计和施工.七、管道防腐1、明设镀锌钢管及铸铁管刷防锈漆一道,再刷银粉漆或灰色调和漆两道.2、埋地镀锌钢管做加强防腐层.埋地铸铁管刷冷底子油一道,再刷热沥青两道.3、浸在水中地钢管刷防锈漆两道.4、管道地支吊架,其外壁经除锈后,刷防锈漆两道,再刷灰色调和漆两道.2.3 施工工期及质量要求招标文件要求本工程总工期为半年（含国家法定节假日）.质量标准为符合现行有关施工验收与检验评定标准.Micro-project。
《建筑给水排水工程》课程设计任务书
给09《建筑给水排水工程》课程设计任务书1.目的通过课程设计，系统掌握课程内容，综合运用所学专业理论知识，理论联系实际，加深学生对本门课程内容的理解。
了解和熟悉专业设计资料、设计手册、设计规范和标准图集，训练学生设计与绘图的基本技能，提高学生综合运用所学的理论知识解决实际问题的能力。
培养学生独立分析和解决一般工程实际问题的能力，使学生受到工程师的基本训练。
2.设计任务宝鸡市的一8层住宅建筑，一层为商铺，层高3.6米，二到八层为住宅，层高2.8米。
市政给水管的管径为400mm，管道中心标高-1.55m。
市政排水管管径为600mm，管底标高-2.10m。
建筑内卫生器具的种类和数量见平面图，有热水供应。
进行该建筑的建筑给水排水工程设计，具体内容如下：⑴建筑给水、排水、消防系统方案的确定；⑵建筑给水、排水、消防系统水量、水压的计算，各系统管道的布置，平面的布置等；⑶建筑给水系统、建筑排水系统、消防给水系统、热水供应系统的设计与计算；⑷设计平面图、系统图及大样图的绘制；⑸设计计算说明书的整理。
3.要求⑴设计图纸必须手工绘制。
设计说明书手写。
⑵课程设计说明书内容完整、计算准确、论述简洁、文理通顺、装订整齐。
要画出各个系统的计算简图，所选用的公式或参数要注明出处。
⑶课程设计图纸应能较好地表达设计意图，图面布局合理、正确清晰、符合制图标准及有关规定。
⑷设计期间要遵守纪律，按时作息，认真独立完成各自的课程设计任务。
4.进度安排（建议）第一天：确定各个系统的方案，综合布置各个系统的管道和设施。
第二天：综合布置各个系统的管道和设施。
绘制计算简图。
第三天：准备计算数据，为上机进行各项水力计算做准备工作。
第四天：进行各项水力计算工作。
第五天：上机进行各项水力计算工作。
第六天：上机进行各项水力计算工作。
第七天：绘图，编写计算说明书。
第八天：绘图，编写计算说明书。
第九天：绘图，编写计算说明书。
第十天：检查整理设计成果，完成各项设计工作。
建筑给水排水工程课程设计任务书(例题)
建筑给水排水课程设计任务书说明：本任务书仅为同学们参考方便而给出计算过程，并不全面，其中没有包括详细的给水管段、排水管段与消防管段的水力计算过程，请同学们自行参考教科书《建筑给水排水工程》394页设计例题。
给水排水课程设计任务书（例题）本设计为六层住宅楼（一梯两户），±0=1.5m，层高为3m，市政主供水管道标高为-2.1m，管道内压力为0.26-3.0MPa，另给水管道为钢管，排水管道为塑料管和铸铁管。
已知用户的用水定额q0 = 200 L/（人·d），小时变化系数K h = 2.5，每户按3.5人计。
各用户用水末端分布如下：a 厨房洗涤洗盆 1b 洗衣机龙头 1c 低位水箱坐式大便器 1d 淋浴室龙头（冷暖双供） 1e 盥洗室面盆 1f 拖把池龙头 1排水参数：1 坐便器排水口径为φ1002 各地漏直径均为φ503 坚向排水管最小端直径不小于φ100，不附加出层面排气管道设计要求：1 给水系统水力计算书2 排水系统水力计算书3 设计单元室整轴测图（标明管径）给水排水设计说明书一、设计过程说明1.1 生活给水工程根据设计资料，已知室外给水管网的最低工作水压为260Kpa ，根据建筑给水水压的经验估算公式本设计可采用室外给水管网直接供水，采用下行上给的方式供水，不需要设置水箱。
1.2生活排水工程采用生活污水排水系统，用一个排水系统接纳生活污水和生活废水，生活污废水经室外化粪池处理后，再与生活废水一起排至城市排水管网。
1.3管道布置及材料各给水排水管道的平面布置见附图。
给水管道采用纲管，排水支管和立管采用塑料管，排水横干管采用铸铁管。
二、给水管网的水力计算2.1给水管网的水力计算2.1.1 确定最不利给水管路由轴侧图可以确定配水最不利点为淋浴室喷头，节点编号见图1。
故计算管路为0（淋浴室喷头）、1（坐式大便器）、2（盥洗室面盆）、3（洗衣机龙头）、4（厨房洗涤盆）、5（拖把池龙头）、6（五层结点）、7（四层结点）、8（三层结点）、9（二层结点）、10（一层结点）、11（一层入户结点）、12（市政给水管网进入点）。
建筑给水排水设计任务书
建筑给水排水设计任务书第一篇：建筑给水排水设计任务书2008级《建筑给水排水工程》课程设计一、目的和要求1、加深理解和巩固《建筑给水排水工程》所讲授的内容。
2、掌握建筑给水排水的布置、设计及计算的步骤、方法和内容。
3、提高建筑给水排水的设计计算及绘图能力。
4、熟悉并能应用一些常用的设计规范、手册等资料。
5、培养独立的分析问题和解决问题的能力。
二、工程设计依据1、市计委、城建局关于同意该建筑建设的批复2、建筑专业提供的土建设计图纸3、建设单位提供的市政给排水系统4、当地自来水公司的有关政策三、设计资料1、住宅楼1#共7层：3室2厅1厨1卫1盥洗间，层高均为2.8m。
厨房内设洗涤池1个；卫生间内有淋浴喷头、大便器；盥洗间有洗脸盆；阳台有洗衣机。
各层功能见图。
2、市政自来水管道从建筑物南侧通过，距离外墙5m远，DN500，管中心标高-2.0m，供水压力H=260kPa。
室外排水管道DN600，管道埋深3.8m，距离建筑物北墙最外缘3m。
室内外高差0.6m，地势东高西底，水文地质资料可收集、参照马鞍山市有关资料。
3、另外，学号末位为偶数者，每户人数设为3人；为奇数者，每户用水人数设为4人。
四、设计任务1.室内建筑给水工程；2.室内建筑排水工程；五、设计成果1、设计说明书及设计计算书各1份。
2、主要材料、设备表。
3、该小区建筑给排水布置平面图住宅楼1#各层给水、排水、管道及水箱等设备布置图。
其中一层平面图应包括污水、废水、检查井以及化粪池。
4、住宅楼1#给水、排水管道系统图。
5、住宅楼1绘制卫生间管道布置详图（平面图和系统图）施工详图。
指导书一、设计的意义和任务《建筑给水排水工程》课程设计是本科生在学完该课程后所必须进行的重要实践性教学环节。
通过工程设计使学生能综合运用和深化所学理论知识；培养独立分析和解决工程实际问题的能力。
二、设计基本要求及内容通过设计学生应具有：对给定的基础资料进行分析及一定的文献查阅的能力；一定的方案、综合技术经济分析比较能力；一定的理论分析与设计运算能力及应用计算机的能力；工程制图及编写说明书的能力。
建筑给水排水设计任务书
建筑给水排水设计任务书建筑给水排水设计任务书是一份非常重要的文件，它是设计师根据建筑规划和用户需求，设计建筑的给水排水系统的基础。
它也是一份十分复杂的文件，因为它需要考虑到许多因素，如建筑的规模、用途、人流量等，给出一个可行的、经济的、高效的设计方案。
在本文中，将详细介绍建筑给水排水设计任务书的重要性、组成和具体要求等方面。
一、建筑给水排水设计任务书的重要性建筑给水排水设计任务书是建筑设计的基础之一，也是设计师必须精心编制的一个重要文档，其重要性主要体现在以下三个方面：1. 确保建筑安全给水排水系统设计是建筑设计的关键部分，因为它直接关系到建筑物内部的卫生和环境。
如果设计缺乏质量保障措施，就可能出现给排水系统故障，从而危及使用者的健康和安全。
任务书具体规定的管道的材料、管径、施工工艺等都是关键问题，只有严格按照任务书的要求去设计、施工才能达到最大程度的保证建筑的安全。
2. 合理利用资源合理的给水排水系统设计可以实现资源的最大利用，任务书中规定的所用的水质标准、用水量等都与节约能源密切关联，如果设计不合理使用，将会造成水资源的浪费和经济资源的浪费，因此只有合理、经济的设计才能保障管道的完整性和平衡的用水量。
3. 提高建筑品质如果建筑给水排水系统设计合理，将会很好的提高建筑品质和建筑质量。
通过任务书设计出完善、高效的给水排水系统，可以提高建筑物的实用性和舒适度，使得使用者在舒适的环境中工作和生活，从而提高整个建筑的品质和质量。
二、建筑给水排水设计任务书的组成建筑给水排水设计任务书一般由以下几个部分组成：1. 项目概述：主要说明任务书的编写目的、任务书的适用范围及建筑的基本情况等；2. 设计标准：主要明确设计所参照的技术标准、规范、法律法规等；3. 工程量计算：主要包括水量、污水量、水压、排水量等工程量计算，也是整个建筑给水排水系统设计的前提；4. 管路设计：设计任务书中包括给水管路布设计、排水管路布设计、管道材质规定、管径选择、安装基础设施要求等；5. 装置设备：包括水箱的选型和安装、管道设备的选型和申请、水泵和用水设备的安装位置及要求等；6. 监测要求：包括监测方法、监测指标、监测周期等，要求设置合理可行。
建筑给水排水设计任务书
建筑给水排水设计任务书一、任务背景随着城市建设的发展，建筑给水排水系统的设计变得越来越重要。
建筑给水排水设计任务书是对建筑给水排水系统设计工作进行规划和安排的文件，旨在明确设计目标、工作内容和时间安排，为设计人员提供明确的指导和要求。
二、任务目标本次建筑给水排水设计的任务目标包括以下几个方面：1.设计一个高效可靠的给水系统，确保建筑内的各个区域都能获得稳定的供水；2.设计一个合理有效的排水系统，保证建筑内污水的快速排出；3.协调与其他专业的设计工作，确保建筑给水排水系统与其他系统的无缝连接；4.符合国家相关规范和标准的要求，保证设计方案的合法性和合规性。
三、任务内容本次建筑给水排水设计的任务内容包括以下几个方面：1.确定给水系统与排水系统的设计参数，包括建筑的用途、人员数量、用水量等；2.设计建筑内外的供水管网，并确定管道的材料、直径和布置方式；3.设计建筑内外的排水管网，并确定管道的材料、直径、坡度和布置方式；4.设计建筑中的给排水设备，包括水泵、水箱、水表、卫生器具等；5.设计建筑内的防水措施，包括防水层、防水处理和防水测试；6.与其他设计专业进行合作，确保与电气、结构等系统的协调。
四、任务要求1.设计方案必须符合国家相关规范和标准的要求，如《建筑给水排水设计规范》等；2.设计方案必须考虑建筑的实际需求和使用情况，确保给水排水系统的安全性和可靠性；3.设计方案必须注重节能环保，提倡可持续发展的理念；4.设计方案必须具备良好的经济性，合理控制成本；5.设计方案必须与其他设计专业的方案进行协调，确保各个系统之间的顺畅衔接；6.设计方案必须提供详细的图纸和技术说明，方便施工和验收。
五、工作计划与时间安排本次建筑给水排水设计工作计划如下：工作内容时间安排确定设计参数第1周设计供水管网第2周设计排水管网第3周设计给排水设备第4周设计防水措施第5周与其他专业协调第6周编写设计报告第7周完善图纸和技术说明第8周六、验收标准本次建筑给水排水设计的验收标准如下：1.设计方案必须完整、合理且符合规范和标准的要求；2.设计方案必须具备良好的可行性和实用性；3.设计方案必须符合建筑的实际需求和使用情况；4.设计方案必须与其他专业的设计方案进行协调；5.设计方案必须提供详细的图纸和技术说明，便于施工和验收。
建筑给排水课程设计任务书
课程设计任务书课程名称：建筑给水排水工程课程设计题目：学院：建筑工程系：土木工程专业：给水排水工程班级：给水排水2010学号：学生姓名：起讫日期：2013.6.28～2013.7.2指导教师：黄小华、刘振中职称：系分管主任：审核日期：说明1.课程设计任务书由指导教师填写，并经专业学科组审定，下达到学生。
2.进度表由学生填写，交指导教师签署审查意见，并作为课程设计工作检查的主要依据。
3.学生根据指导教师下达的任务书独立完成课程设计。
4.本任务书在课程设计完成后，与论文一起交指导教师，作为论文评阅和课程设计答辩的主要档案资料。
一、课程设计的要求和内容（包括原始数据、技术要求、工作要求）根据所给的基础资料，完成单体建筑的给水排水和消防设计。
该建筑为一多层建筑，设计技术要求如下：1、给水工程：已知室外给水管网常年可保证的工作水压为350KPa，市政给水管DN400，分别位于建筑北侧及南侧道路下。
埋深相对本建筑+0.00为1.60m。
2、排水工程：室内排水系统采用雨污分流，污废合流的排水方式，市政排水管DN600，位于建筑北侧道路下，埋深相对本建筑+0.00为3.60m。
3、消防工程：设室内、外消火栓系统及灭火器。
给水及消防加压不在本单体建筑设计时考虑。
设计进度安排:布置设计任务及准备资料: 0.5天.确定设计方案及设计计算: 2天.绘图及整理设计计算书: 2.5天二、课程设计图纸内容及张数设计成果:给水,排水,消防平面布置图（4张）给水,排水,消防系统图（1～2张）材料表,图例,设计说明（1～2张）卫生间给排水大样图（1～2张）设计计算说明书.三、课程设计实物内容及要求四、主要参考资料1、《建筑给水排水工程》（课本）2、《建筑给水排水设计规范》GB50015-2003（2009版）3、《建筑设计防火规范》GB50016-20064、《建筑灭火器配置设计规范》GB50140-20055、《给水排水标准图集》S1、S2、S3、S4、S56、«给水排水设计手册»第一册,第二册,第十二册7、«建筑给水排水设计手册»8、《全国民用建筑工程设计技术措施（给水排水）》（2009版）9、《高层民用建筑设计防火规范》GB50045-95（2005版）。
1建筑给排水课程设计任务书
建筑给排水课程设计任务书一设计题目Xxxxxxx小区xx栋住宅楼给水排水设计二设计意义和目的建筑给排水课程设计，是配合《流体输配管网》、《建筑给排水》课程学习的实践性质的教学内容，是一个重要的实践性教学环节。
其任务是使学生进一步熟悉建筑给排水工程各个系统的方案设计，掌握建筑给排水工程的设计计算的原理和方法。
在教师辅导下，学生基本达到独立设计普通住宅及简单公共建筑给水系统、排水系统的能力，培养和提高学生设计和绘图的水平。
三设计参数1.建筑物所在地区：××××（城市名称）2.气象资料：查阅《建筑给排水设计规范》及相关手册3.土建资料：建筑平面图（首层平面图、标准层平面图）、剖面图（另附）4.室外给水管网供水压力为0.35Mpa。
四设计内容及要求1.熟悉资料（1）气象资料：依据工程设计任务书查阅相关资料了解工程所在地冬季最大冻土深度、水源水温最低值、雨季最高地下水位等参数，确定给排水管道进出口标高，作为分析计算、决定地下管道防护的条件。
（2）土建资料：根据建筑平、立、剖面图，了解围护结构特点和卫生设备布置特点,为管道合理布局及卫生设备选型提供参考条件。
（3）水源条件：给水外线管道尺寸及供水压力、排水管线的接点尺寸及设置标高，为确定给排水进出户方案提供条件。
（4）设计依据建筑条件图和设计规范、设计手册、技术措施、标准图集设计。
2. 制图要求（1）给水系统设计绘制各层给水平面图；绘制给水系统图（绘制卫生间给水大样图）。
（2）排水系统设计绘制各层排水平面图；绘制排水系统图；绘制卫生间排水大样图。
（3）一层平面图、标准层平面图、给水系统图、排水系统图各1张。
图纸尺寸为标准二号图或标准二号图一次加长。
图纸标注：相应的管道尺寸、标高、坡度、定位尺寸、引用的图集号等。
设计说明：如流量、水压、管材、阀门、防腐、图例、施工要求等。
（4）为使工程设计图纸，满足设计、报批、施工、存档、交流等方面的使用要求，图面中的线条粗细及符号的表示应尽量做到标准化、统一化，以达到图面清晰整洁，提高制图效率，保证图纸质量，故要求制图应满足：1) 图线、图例：参见《建筑给排水制图统一标准》、吉林省标《暖卫工程设计综合图例》。
建筑给水排水课程设计任务书、指导书
建筑给水排水工程课程设计任务书指导书编写人新疆建设职业技术学院设备工程系二○○三年十二月一、设计题目乌鲁木齐市某住宅楼给水排水工程二、设计目的课程设计的目的是巩固已学的基础课及专业课知识，训练学生综合运用所学的知识分析和解决问题，培养学生独立完成建筑内给排水工程初步设计的能力。
通过课程设计，应熟悉和了解建筑给排水工程的一般设计原则、步骤和方法，了解建筑给排水方案的比较原则和方法，掌握冷水、排水系统计算方法，掌握初设图的设计与绘制方法以及设计说明书的编写。
三、设计任务乌鲁木齐市某住宅楼，建筑物地上六层，地下一层。
要求设计该建筑室内给水、排水工程。
四、设计原始资料（一）建筑设计资料1、建筑工作图2、建筑物地上6层，每层层高均为２.８ｍ。
地下室1层，地面标高为－２.２ｍ。
室外地坪标高为－０.８ｍ。
３、建筑物每户均设置卫生间和厨房。
卫生间内设洗脸盆、坐式大便器、淋浴器各一件，设家用洗衣机龙头一个。
厨房内设洗涤盆一个。
（二）城市给排水资料１、给水水源该建筑物以城市给水管网为水源，建筑物北面有一条ＤＮ２５０市政给水干管，其埋深为１.８ｍ，常年提供的资用水头为０.３６ＭＰａ（３６ｍＨ２Ｏ），水量充足。
城市管网不允许直接抽水。
２、排水条件该地区无生活污水处理厂，城市排水管道为污、废水与雨水合流制排水系统。
在本建筑北面有一条ＤＮ４００的市政排水管，其管底相对标高为－２.６ｍ。
（三）气象资料：乌鲁木齐市冬季最大冰冻深度为１.３３ｍ。
五、设计内容（一）确定给水、排水系统的方案（二）室内给水、排水设计计算１、最高日、最大时用水量２、给水管网的水力计算３、排水管网的水力计算（三）设计图纸：详见设计要求六、设计要求１、设计说明书和计算书一份２、绘制初步设计图纸４张（１）地下室给水、排水管道平面图（２）标准层给水、排水管道平面图（３）卫生间给水、排水平面图（卫生间给水、排水大样图）（４）给水、排水系统图七、设计完成时间：１.０周八、设计步骤和方法（一）设计准备熟悉设计原始资料，明确设计目的、内容和要求。
建筑给排水工程课程设计任务书和指导书.
建筑给排水工程课程设计任务书和指导书.《建筑给水排水工程》课程设计任务书一 . 设计任务1.根据要求完成一栋高层住宅建筑给排水工程初步设计。
2.设计范围:(1建筑给水系统(2建筑排水系统(3建筑消火栓供系统(4建筑自动喷洒灭火系统二. 设计原始资料1. 工程概况:(参见题图,包括建筑物的性质,建筑总高度,各楼层功能、面积、层高,建筑内部用水点的分布情况等。
2. 建筑外部市政给排水管道现状资料:建筑北面20米马路上有DN350给水管和DN400排水管各一根。
室外给水管中心标高为-1.20,室外排水管管底标高为 -2.50。
三 . 设计依据1.建筑设计施工图 1套;2.有关设计规范和现行设计标准。
四 . 设计成果及要求1.设计说明书与计算书,内容要求见设计指导书;2.建筑给水排水工程设计图 1套(1各层给排水平面图(比例 1:100 ;(2给水系统图(比例 1:100 ;(3排水系统图(比例 1:100 ;(4消火栓给水系统图(比例 1:100 ;(5卫生间、厨房给排水管道系统大样图(选择一种户型,比例 1:50《建筑给水排水工程》课程设计指导书一、设计文件和有关规范的学习1.结合设计任务书,认真查看建筑设计施工图,熟悉原始资料和设计要求。
2.设计过程中必须认真阅读下列规范、标准、设计手册和教材中的相关内容:(1 《给排水制图标准》(2 《建筑给水排水设计规范》(3 《高层民用建筑设计防火规范》(4 《建筑设备施工安装通用图集》(5 《建筑给水排水设计手册》(6 《建筑给水排水工程》教材二、设计文件的编制及要求设计文件包括:设计图纸 1套;设计说明书和计算书各 1份。
1.设计图纸(1地下室给排水系统平面图绘出建筑给水引入管和贮水池进水管的位置并编号, 标出管径; 绘出建筑排水出户管的位置并编号, 标注管径和坡度; 在图纸上表明增压设备的数量及定位; 绘出吸、压水管路(供水干管的位置及管径。
(2各层给水、排水、消火栓和自动喷洒系统平面图:要求绘出各个系统的立管并编号; 卫生间、厨房等内部支管不要求绘出, 但要绘出这些房间的接水口; 凡有水平给水干管和排水横管的楼层应将水平给水干管和排水横管绘出, 并标注管径, 排水横管要标注坡度; 绘出消防给水立管位置、编号及消火栓定位; 绘出自动喷洒系统喷头定位、立管位置及编号; 绘出自喷系统供水干管的位置,并标注管径。
建筑给排水工程课程设计任务书、指导书
给水排水工程专业《建筑给水排水工程》课程设计指导书、任务书课题名称：高层建筑给水排水工程班级姓名专业指导教师湖南城市学院市政与测绘工程学院给水排水教研室2013年11月22日第一部分建筑给水排水工程课程设计任务书一、设计题目某高层建筑给水排水工程初步设计二、设计任务与内容1．建筑内部给水系统设计；2．建筑内部排水系统设计（含污、废水排除、雨水排除）；3．建筑内部消防系统设计；4．建筑外部给水、排水、消防系统设计。
三、基本要求学生应在教师指导下，按时独立完成所规定的内容和工作量，同时必须满足以下几项要求：1．通过阅读文献，调查研究与收集有关资料，拟定设计方案，再经综合技术经济分析，选择合理的设计方案。
2．设计说明书，应包括建筑给水排水工程设计的主要原始资料、方案比较以及各系统的设备选型分析、说明、参数选择，设计计算与有关简图等，要求内容系统、完整，计算正确，论述简洁明了，文理通顺，书写工整，装订整齐。
说明书应包括目录、前言、正文、小结及参考文献等。
3．设计图纸应能较准确地表达设计意图，图面力求布局合理、紧凑、正确清晰，符合制图标准，专业规范及有关规定，用工程字注文。
四、设计原始资料（一）图纸资料1．建筑首层平面图1：100（比例同建筑图以下同）。
2．建筑标准层平面图，1：100。
3．顶层平面图。
1：100（二）文字资料建筑所在湖南某地市，建筑性质为商住楼。
城市给水管网管径200mm，城市可靠供水压力200 KPa。
城市排水管网管径200mm，管底埋深13.50m。
五、设计时间：2周第二部分高层建筑给水排水工程课程设计指导书一、课程设计目的课程设计是在学完教学计划所规定的课程后进行的重要的一个实践性教学环节。
它可以使学生综合运用和深化所学的理论知识，并且较系统地、完整地将所学的专业知识应用于实际、培养学生独立分析与解决实际问题的能力。
使其受到工程师的基本训练。
它还能使学生，初步掌握专业工程设计的内容、基本要求、计算方法、设计步骤、绘图能力与某些技巧，为毕业设计奠定必要的基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
长安大学环境科学与工程学院
建筑给水排水课程大作业任务书
一、设计题目：西安育才宾馆给水排水工程设计
二、设计任务：
根据国家现行规范和设计标准，设计室内完善的给水、热水供应、排水和消防系统，要求供水安全可靠，保证用户对水质、水量和水压的需求，技术先进，运行管理方便，投资少。
具体任务是：
1.完成给水、热水供应、排水和消防系统的设计计算，按国家给水排水制图标准绘制给水、热水供应、排水和消防系统平面图和轴测图，并包括图纸目录、总说明及图例；
2.编制完整的设计说明书和计算书，说明书、计算书中应有必要的表格、插图及计算用图。
三、设计资料：
1. 西安市育才路拟建一座10层宾馆，总建筑面积10200平方米，宾馆建筑地下1层，地上10层，地下室及一层层高为4.50m，二层至十层层高均为3.800m，室外地面标高为﹣0.450m。
各层地面标高详见建筑设计图。
宾馆设178套客房，共356张床位。
宾馆地下室设消防水泵房、生活水泵房、消防水池、换热间等。
首层设消防控制中心、服务台、门庭、公共卫生间、客房等。
二至十层为标准客房及会议室。
客房卫生间设施：台式洗脸盆、低水箱坐式便器和搪瓷浴缸带软管淋浴器各一件。
首层公共卫生间内的卫生设备有台式洗脸盆、高水箱蹲式大便器、立式小便器，洗涤盆。
宾馆员工人数30人。
2. 宾馆东侧道路上设有DN150给水管道，管顶埋深为地面以下1.5米，常年可保证水压为0.25MPa；宾馆北侧道路上设有DN300的污水管道，埋深为1.800m。
附近的市政热网可提供0.4MPa的高温水，供水温度130℃，回水温度90℃。
3. 气象条件最冷月平均气温为4°C，最大积雪深度为30厘米，最大冻土深度为45厘米。
4. 宾馆建筑设计资料：地下室平面图、首层平面图、二层平面图、三至九层平面图、十层平面图、屋面及水箱间平面图、卫生间放大平面图等7张图。
四、设计进度安排
序号设计各阶段名称日期（教学日）
1、确定方案、平面及竖向布置3天
2、设计计算4天
3、制图3天
4、编制设计说明书、计算书3天
5、其它2天
五、设计参考书：1.《建筑给水排水设计规范》GB50015—2003（2009），中国计划出版社
2.《建筑设计防火规范》GB50016—2006，中国计划出版社
3.《建筑给水排水制图标准》GB/T50106—2010，中国建筑工业出版社
4.《湿陷性黄土地区建筑规范》GB50025—2004，中国计划出版社
5.《高层民用建筑设计防火规范》GB50045—95（2005），中国计划出版社
6.《建筑给水排水设计手册》（第二版，上、下册），中国建筑工业出版社
长安大学环境科学与工程学院
建筑给水排水课程大作业指导书
一、设计目的
通过课程大作业，使学生学会使用规范、手册，掌握建筑给水排水设计原则、方法和步骤，达到巩固消化所学课程主要内容，培养独立分析和解决工程实际问题的能力。
二、内容和要求
1.本设计包括建筑内部给水、热水、消防和排水四部分；按Ⅱ级湿陷性黄土考虑。
2. 编制设计说明书、计算书应分别包括与设计有关的分析说明及计算，要求内容完整，计算正确，文理通顺，书写工整。
设计完成后，任务书、指导书和设计成果一并交回。
3. 根据所给资料和建筑图设计绘制下列各图（含图纸目录、说明及图例）：
①每层给水、热水、排水平面图；②屋面给排水平面图；③给水、热水、排水系统轴测图；
三、设计步骤
1.给水系统部分
（1）确定引入管的位置、给水方式及管路图式，确定最高日用水量；
（2）布置给水干管、立管、配水支管等的位置，并对各竖管进行编号，绘制给水轴测图及各层平面图；
（3）确定计算管路（最不利管路）并编号，绘制水力计算用图；
（4）按建筑性质，确定计算公式，列表求各管段的设计秒流量，完成给水管网水力计算；（5）按总设计秒流量选用水表，求出水表的水头损失；
（6）依据水力计算结果，确定建筑物所需的总水头，并将其与校区内给水管网所提供的资用水头进行比较。
（7）计算出水箱（池）生活调节容积，选择水箱（池）规格，确定水箱（池）安装高度。
（8）计算出水泵供水所需压力，确定水泵型号、台数、备用数、确定启动及运行方式
2.排水系统部分
（1）在各层平面图上布置排水横支管、立管、横干管与排出管的位置，并编号。
（2）绘制排水轴测图及各层平面图。
（3）绘制排水水力计算图并编号。
（4）对于横干管和连接多个卫生器具的横枝管，应逐段计算个管段的排水设计秒流量，通过水力计算确定个管段的管径和坡度。
（5）立管的水力计算，仅计算立管底部的设计秒流量，校核其是否满足排水立管最大允许排水量。
（6）对不能重力流流入市政排水管网的排水，应计算污水池容积，选择污水提升设备。
3.集中热水供应系统：竖向分区与冷水相同，热源来自附近市政热网。
4.消防系统部分
（1）根据建筑物性质确定消防流量。
求出消防水池、消防水箱的容积及安装高度。
（2）进行室内消防给水管道的布置及水泵结合器的设置。
（3）绘制消火栓给水轴测图。
（4）绘制消火栓系统水力计算简图，确定计算管路并编号，列表求出管段设计流量、管径及消火栓系统所需水压，提出消防泵设计参数。
四、课程大作业成果：（1）设计任务书；（2）设计说明书、计算书；（3）设计图纸。
基本要求：
课程大作业说明书要求技术用语准确、规范；图表完备、正确；书写格式规范，概括设计内容与过程的全貌，条理分明，文句通顺，字迹端正。
设计图纸要求达到初步设计深度。
图纸按规定的图例、比例及字体等绘制。
