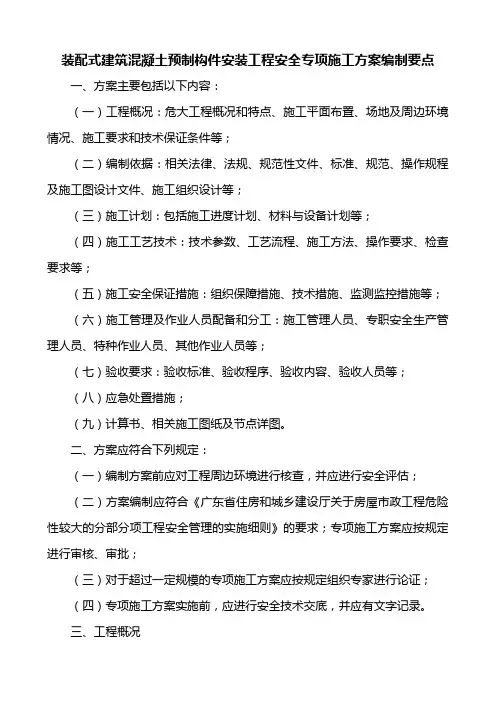

装配式建筑混凝土预制构件安装专

目录

1.编制依据 (1)

1.1主要法律法规 (1)

1.2主要规范、规程、标准 (1)

1.3施工设计文件 (2)

1.4相关文件 (2)

2.工程概况 (2)

2.1概述 (2)

2.2建筑设计概况 (3)

2.3结构设计概况 (4)

2.4装配式设计概况 (5)

2.5施工重难点 (7)

3.施工安排 (8)

3.1项目组织机构 (9)

3.2施工平面布置 (9)

3.3构件存放及转运 (10)

4.施工计划 (11)

5.施工准备 (11)

5.1深化设计准备 (11)

5.1.1 技术准备 (11)

5.1.2 机械准备 (11)

5.1.3 机具准备 (12)

5.1.4 材料准备 (13)

5.1.5 人员准备 (13)

5.2预制构件生产 (13)

5.2.1基本要求 (14)

5.2.2图纸深化 (14)

5.2.3预制构件模板体系 (14)

5.2.4混凝土浇筑 (15)

5.3预制构件运输 (15)

5.4吊装前准备 (17)

5.4.1吊具选型与验算 (17)

5.4.2 现场成品保护 (21)

5.4.3 其它准备工作 (21)

6.装配式施工工艺 (22)

6.1整体施工工艺流程 (22)

6.2预制构件安装 (22)

6.2.1预制墙板安装 (22)

6.2.2预制叠合板安装施工 (32)

6.2.3预制阳台板、装饰柱安装施工 (34)

6.2.4预制楼梯板安装施工 (36)

7.质量标准 (38)

7.1质量验收要求 (38)

7.1.1进场预制构件质量检查 (38)

7.1.2预制构件安装检查 (38)

7.1.3结构构件连接检查 (39)

7.1.4试块留置要求 (39)

7.1.5质量验收 (39)

7.2质量验收项目及标准 (39)

7.3质量保证措施 (41)

7.3.1 质量管理目标 (41)

7.3.2 组织保证措施 (41)

7.3.3 质量技术保证措施 (42)

8.施工安全保证措施 (43)

8.1 安全管理目标 (43)

8.2 安全管理重点 (43)

8.3 安全保证措施 (43)

9.应急预案 (49)

9.2 应急救援方法： (50)

10.安全文明施工、消防环保措施 (51)

10.1 安全文明施工目标 (51)

10.2 安全文明施工实施措施 (51)

11.3 消防环保措施 (52)

1.编制依据

1.1主要法律法规

表1-1

1.2主要规范、规程、标准

表1-2

1.3施工设计文件

表1-3

1.4相关文件

表1-4

2.工程概况

2.1概述

表2-1工程建设概况

2.2建筑设计概况

由3栋15层住宅、2栋16层住宅、3栋17层住宅、3个变电站、1个垃圾房以及一个地下车库组成，住宅楼为装配式住宅，单体装配率＞40%。

表2-2基本设计概况

2.3结构设计概况

表2-3主要结构材料设计概况

2.4装配式设计概况

本项目1~8#住宅楼为装配式剪力墙结构，预制构件类型分为预制墙板（外墙板、内墙板）、预制空调板、预制阳台、、预制楼梯、预制叠合板共6种构件，单体装配率＞40%。

表2-4装配式设计概况

1#~8#楼共有预制构件10301件，预制构件分为预制外墙、预制内墙、预制阳台、

预制空调板、预制楼梯、预制楼板六大类，详见下表：

1/3/4/5/6#楼预制构件平面分布图（无叠合楼板）

2/7/8#楼预制构件平面分布图（无叠合楼板）

1/3/4/5/6#预制构件叠合楼板平面分布图

2/7/8#预制构件叠合楼板平面分布图

2.5施工重难点

1、施工重点与难点

1）安装精度高，校正难度大

预制构件与现浇结构连成整体后，无法通过后期处理校正偏差，现浇结构浇筑前与浇筑过程中，必须控制好预制构件的安装精度；预制外墙板吊装完成后，只对外墙外立面做涂饰施工，对外墙板外立面的垂直度、平整度以及水平、竖向拼缝的宽度、直线度要求高，如有偏差将直接影响外立面美观。

预制构件吊装就位后，需要对其进行标高、垂直度、平整度及左右、前后方向的校正，校正精度高，工作量大。

2）施工措施多，施工准备久

为保证装配式住宅施工在安全有保障，质量受控的前提下顺利推进，前期施工措施和施工技术准备工作量大。如构件堆场外墙板堆放用的专用支架，外墙板调整精度用的钢垫板、斜撑杆以及阳台、楼梯板底部的临时支撑系统等，都需要在前期进行图纸设计深化、材料采购及订做加工。

3）施工工序多，工序协调难度大

预制构件从吊装至现浇结构砼施工完，其间的施工工序多达十几种，工序之间存在着先后顺序和间歇时间，要保证各工序的合理推进，避免不必要的窝工，对现场施工协调工作提出了较高的要求。

4）高空临边作业多，安全管理要求高

预制外墙板、阳台板、空调隔板等构件的吊装、校正工作均在每个楼层的临边作业，对管理人员和现场作业人员的安全教育、安全交底、现场安全防护措施及安全监督等安全管理工作要求高。

5）装配式施工经验缺，参考资料少

装配式作为一种新型的结构体系建筑，我项目部乃至公司在此领域的施工经验还较缺乏；已实施的相关国家、地方规范或标准，以及能够获得的技术资料也很有限。这些都给本工程的技术准备和今后的施工作业、管理带来较大的困难。

2、应对措施

1）项目部前期多次组织各部门管理人员实地参观兄弟单位的PC住宅施工现场，学习PC构件吊装工序与过程，并组织参加学习了PC住宅的相关培训。

2）在预制构件吊装施工前，项目部先进行样板区的预制构件吊装施工，提前熟悉各工序施工过程，发现并解决施工过程中出现的问题，为正式吊装作业作好准备。

3）完善前期施工技术准备，加强施工过程管理，严抓现场测量控制。

项目部前期从设计图纸、图纸深化、三维模型、施工方案、施工措施等方面积极与各方沟通，不断完善施工技术准备工作。

项目部在项目经理带领下，组建了具有丰富管理经验的项目管理团队，制定了科学的管理制度，为今后施工现场管理提供了保障。

预制构件的安装精度高，其测量工作是本工程的一个重点。项目部委派测量队有丰富测量经验的测量人员进驻现场，负责本工程的测量工作，确保现场施工测量的顺利完成。

4）采用专用施工措施

（1）堆场支架，解决墙板类构件的堆放问题；

（2）专用吊装扁担，减少不同吊点间距构件同一扁担吊装的水平分力问题；

（3）阳台、叠合楼板、楼梯底部支撑系统，解决构件安装临时支撑与支撑面平整度、标高控制问题。

3.施工安排
